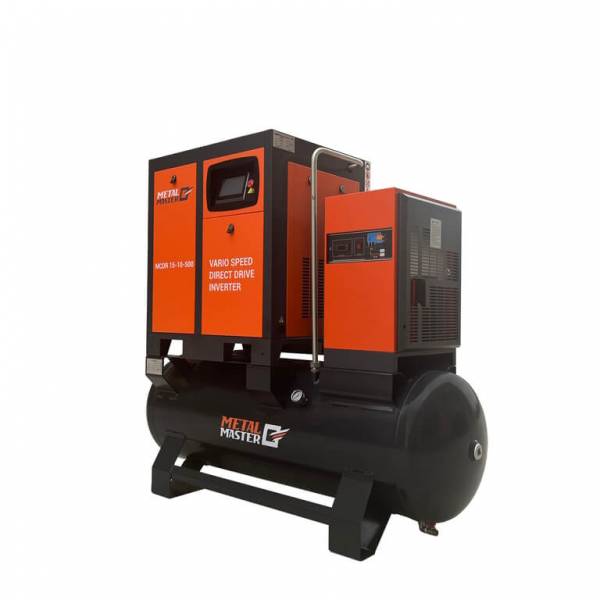

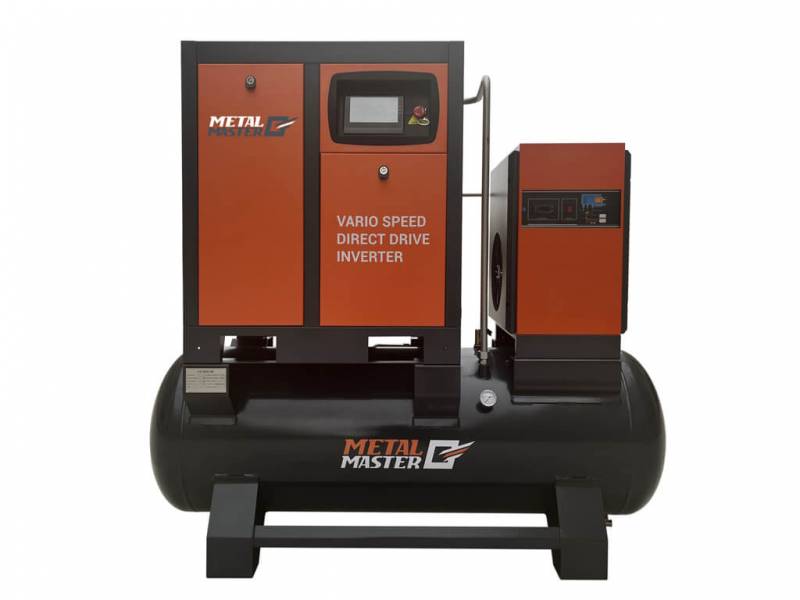

Компрессорная станция 3 в 1 с прямым приводом Metal Master MCDR 22-10-500 INVERTER
| Модель | MCDR 22-10-500 INVERTER |
|---|---|
| Мощность, кВт | 22 |
| Номинальное давление, бар | 10 |
| Объем ресивера, л | 500 |
| Производительность: м3/мин л/мин | 2,9 2900 |
| Класс чистоты воздуха по ISO 8573-1 | 4 |
| Тип привода | Прямой |
| Регулировка скорости | Инвертор |
| Напряжение, В | 380 50 Гц |
| Тип компрессора | Винтовой |
| Уровень шума, дБ | 72±3 |
| Влагозащита | IP23 |
| Тип осушителя | Рефрижераторный |
| Точка росы, °С | 2-10 |
| Мощность осушителя, кВт | 0,73 |
| Напряжение питание осушителя, В | 220 |
| Диаметр соединения | 1'' |
| Габаритные размеры (Д×Ш×В), мм | 1900×970×1840 |
| Размеры упаковки (Д×Ш×В), мм | 1930×1000×1870 |
| Масса нетто, кг | 750 |
| Масса брутто, кг | 755 |
Компрессорная станция 3 в 1 с прямым приводом Metal Master MCDR 22-10-500 INVERTER предназначена для производства сжатого воздуха. Компрессор оснащен системой воздушного охлаждения и отличается пониженным уровнем шума. Благодаря использованию инвертора и автоматической системы регулирования частоты вращения электропривода на постоянных магнитах, достигается серьезная экономия электроэнергии (до 50%). Еще один плюс компрессорной станции 3 в 1 с прямым приводом Metal Master MCDR 22-10-500 INVERTER заключается в использовании технологии Direct Drive, при которой винтовой блок компрессора напрямую соединяется с двигателем, тем самым минимизируя механические потери от передачи крутящего момента. Эта новейшая разработка с революционной энергоэффективностью является эталоном для технологий производства сжатого воздуха.
Компрессор состоит из полностью закрытого электродвигателя, приводящего во вращение компрессорный блок, а также систем охлаждения, смазки, регулировки и контроля. Сверху компрессор закрыт корпусом с превосходными звукоизоляционными свойствами для уменьшения уровня шума. Также, в корпусе установлен шкаф электроавтоматики с микропроцессорным модулем.
В состав компрессорной станции 3 в 1 с прямым приводом Metal Master MCDR 22-10-500 INVERTER входит ресивер объемом 500 л. Он используется в качестве временного хранилища в периоды пиковых нагрузок в системе, а также оптимизирует эффективность работы установки.
В состав компрессорной станции 3 в 1 с прямым приводом Metal Master MCDR 22-10-500 INVERTER входит осушитель воздуха, который смонтирован рядом с компрессорным модулем и имеет индивидуальный корпус.
Основные преимущества
Описание
Эргономичный корпус с удобным расположением компонентов компрессорной станции 3 в 1 Metal Master серии MCDR INVERTER увеличивает скорость технического обслуживания и снижает простои.

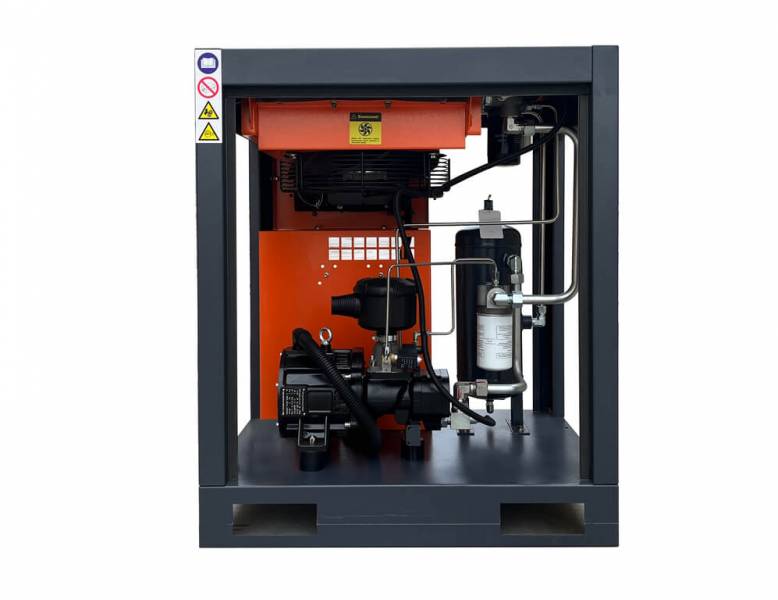

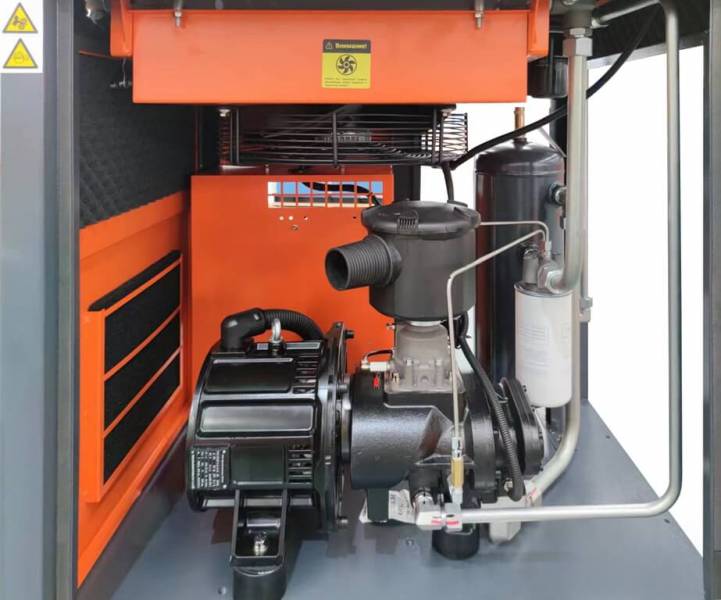

Внутри компактного корпуса расположен винтовой блок, двигатель, система охлаждения и смазки, и электроавтоматика.
Компрессор помещен в закрытый корпус с превосходными звукоизоляционными свойствами для уменьшения уровня шума.

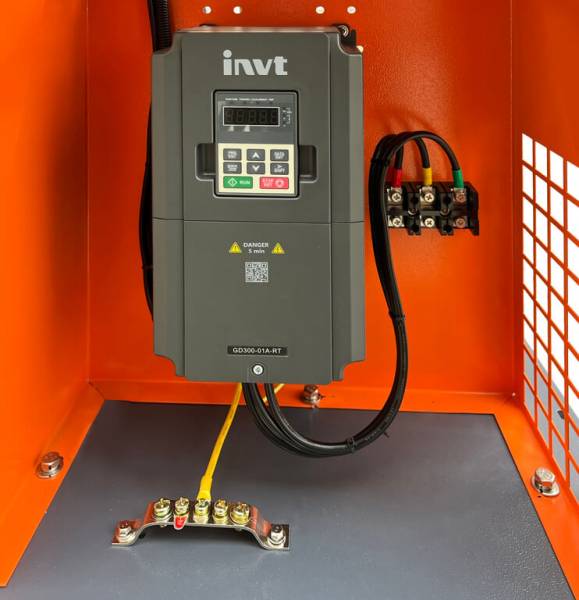

Наличие инвертора последнего поколения позволяет экономить до 50% электроэнергии в сравнении с традиционными компрессорами.

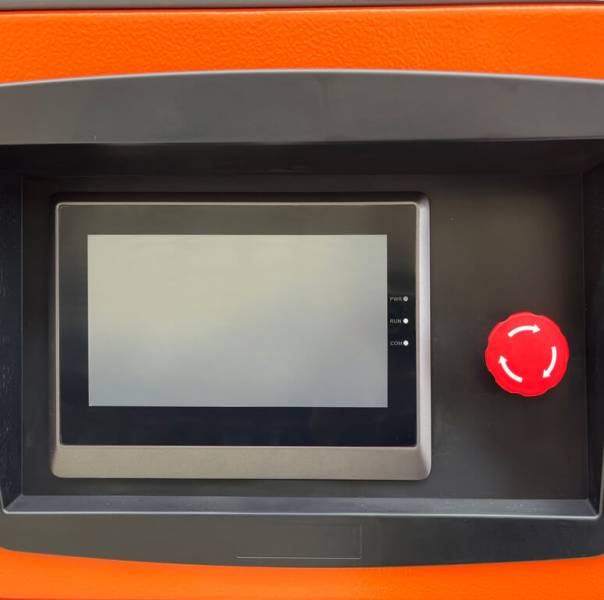

Винтовой компрессор оснащен системой управления с сенсорным дисплеем, позволяющим в автоматическом режиме контролировать работу оборудования в режиме реального времени. Отличительной особенностью является полностью русифицированная программа управления.

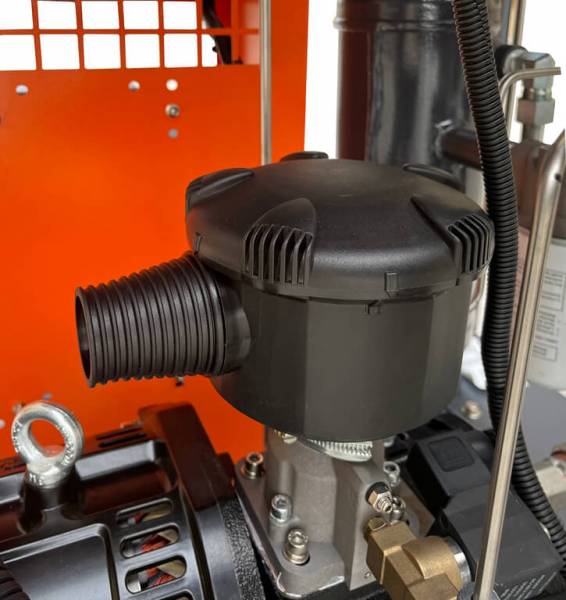

Воздушный фильтр очищает поступающий воздух от мелкой пыли. А воздушный клапан предотвращает выброс сжатого воздуха при остановке компрессора.

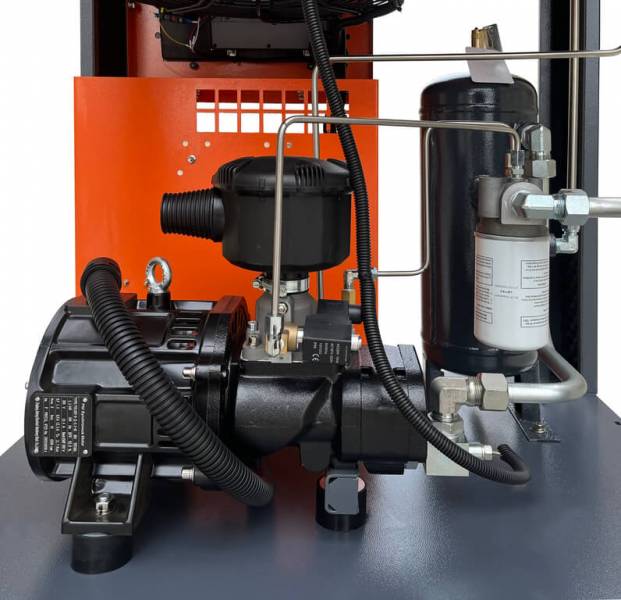

Компрессорные станции 3 в 1 Metal Master серии MCDR INVERTER имеют прямой привод соединения двигателя на постоянных магнитах и винтового блока, благодаря чему достигается мягкий и плавный ход привода, минимальный уровень шума и вибрации, а также высокий КПД.

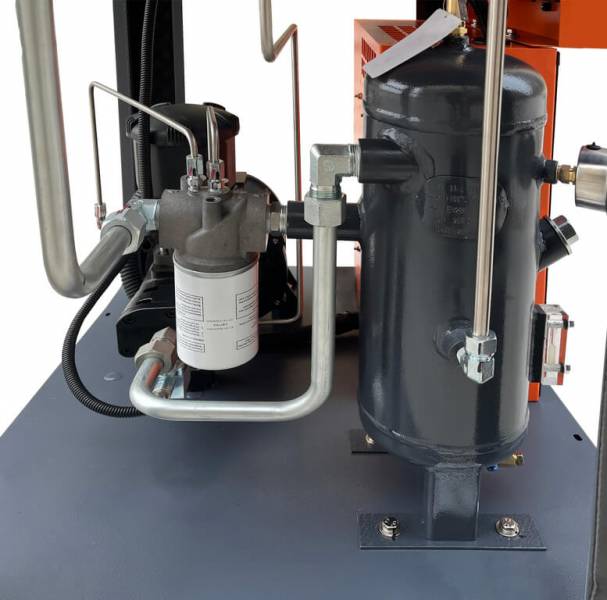

Компрессорная станция 3 в 1 Metal Master серии MCDR INVERTER оснащена сепаратором, который очищает сжатый воздух от масла. Затем очищенное масло возвращается в систему. А очищенный сжатый воздух подается в пневмомагистраль.

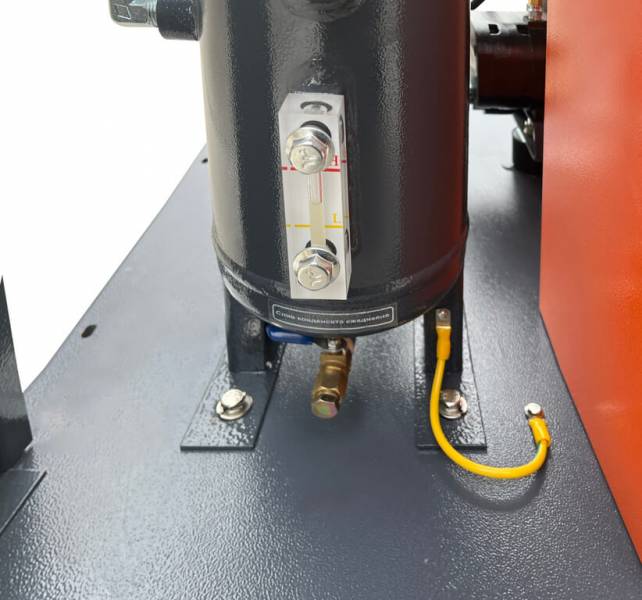

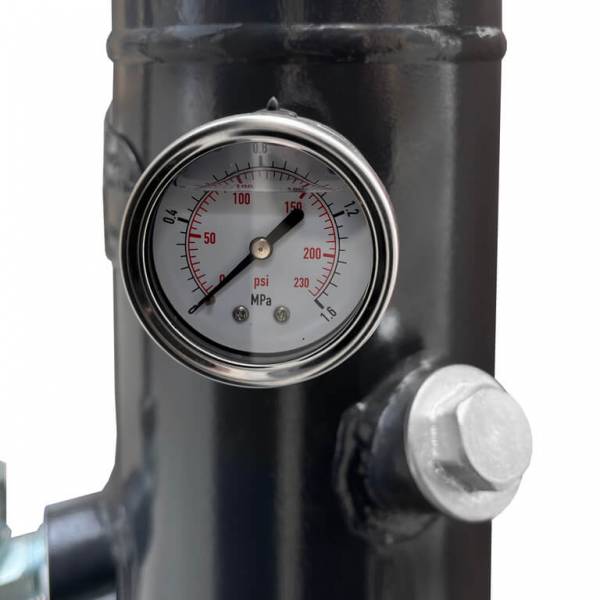

Накопительный бак сепаратора оснащено шкалой уровня масла и манометром.
Компрессорная станция 3 в 1 Metal Master серии MCDR INVERTER оснащена кнопкой аварийной остановки.

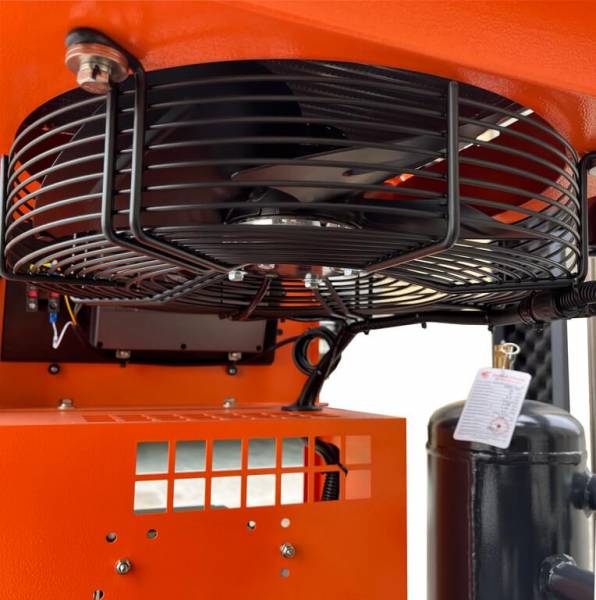

Встроенный вентилятор охлаждения включается автоматически при достижении компрессором температуры 90°С. Сжатый воздух охлаждается в радиаторе и подается на выход установки.
Компрессорная станция 3 в 1 Metal Master серии MCDR INVERTER оснащена ресивером объемом 500л и осушителем. Осушитель позволяет производить очистку сжатого воздуха от масляных и водяных паров. Винтовой компрессор и осушитель установлены сверху на ресивере и жестко соединены с ним при помощи винтового соединения.

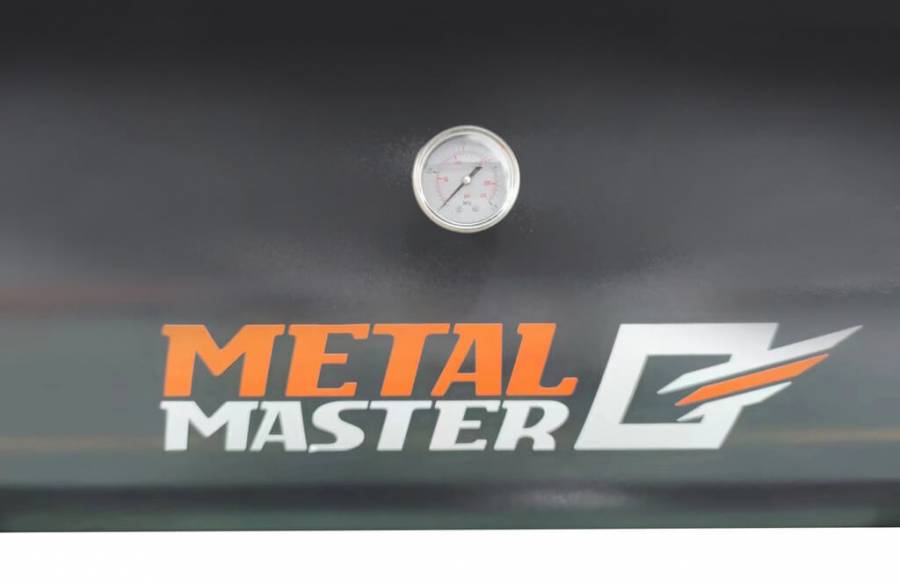

Воздушный ресивер компрессорной станции 3 в 1 Metal Master серии MCDR INVERTER оснащен манометром.

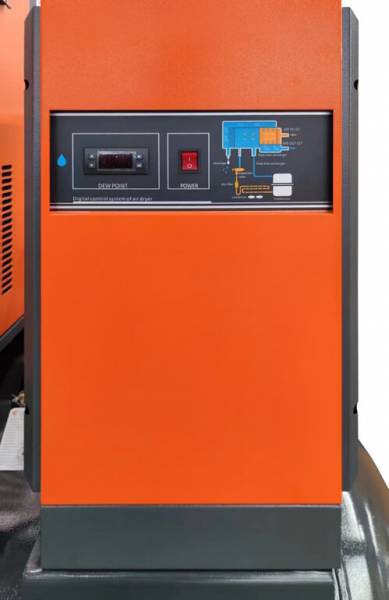

Электронный контроллер выводит все необходимые параметры осушителя на дисплей.

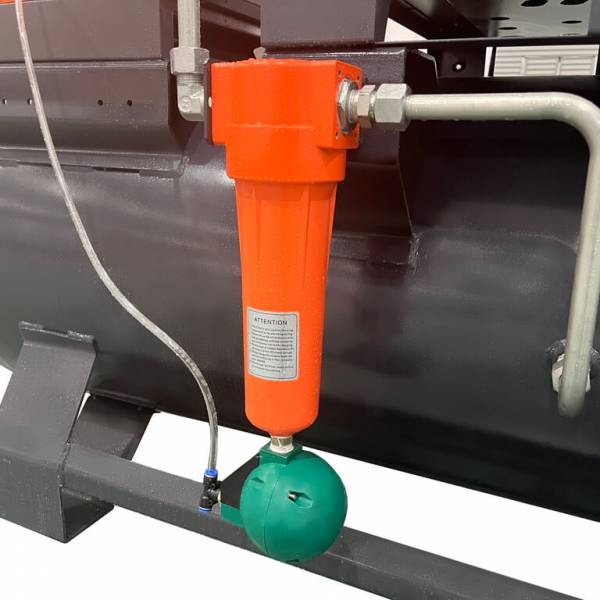

Компрессорная станция 3 в 1 Metal Master серии MCDR INVERTER оснащена фильтром трубопровода и дренажным клапаном.
Стандартная комплектация:
Пароль доступа к настройкам:
Пользовательский пароль: 268
Заводской пароль: 2761
| Список запасных частей и периодичность обслуживания | ||||
|---|---|---|---|---|
| Наименование | Артикул | Код 1С | Периодичность замены (ч.) | Фото |
| Масляный сепаратор для компрессоров 4кВт-7.5кВт | OS-4-7.5 | 00000021028 | 2500-3000 |  |
| Масляный сепаратор для компрессоров 11кВт-15кВт | OS-11-15 | 00000021033 | ||
| Масляный сепаратор для компрессоров 18.5кВт-22кВт | OS-18.5-22 | 00000021039 | ||
| Масляный фильтр для компрессоров 4кВт-7.5кВт | OF-4-7.5 | 00000021029 | Первая замена через 500 часов. Последующие через 1500 часов. |  |
| Масляный фильтр для компрессоров 11кВт-22кВт | OF-11-22 | 00000021040 | ||
| Воздушный фильтр для компрессоров 4кВт-7.5кВт | AF-4-7.5 | 00000021030 | 2000 |  |
| Воздушный фильтр для компрессоров 11кВт-15кВт | AF-11-15 | 00000021035 | ||
| Воздушный фильтр для компрессоров 18,5кВт | AF-18.5 | 00000021041 | ||
| Воздушный фильтр для компрессоров 22кВт | AF-22 | 00000021325 | ||
| Сменный элемент линейного фильтра "тип С" для компрессоров 4кВт-7,5кВт | CGF-2M3-4-7.5 | 00000021044 | 3000-4000 |  |
| Сменный элемент линейного фильтра "тип С" для компрессоров 11кВт-15кВт | CGF-3M3-11-15 | 00000021045 | ||
| Сменный элемент линейного фильтра "тип С" для компрессоров 18,5кВт-22кВт | CGF-6M3-18.5-22 | 00000021046 | ||
| Впускной клапан для компрессоров 4кВт-7.5кВт | IV-4-7.5 | 00000021031 | При выходе из строя |  |
| Впускной клапан для компрессоров 11кВт-18,5кВт | IV-11-18.5 | 00000021036 | ||
| Впускной клапан для компрессоров 22кВт | IV-22 | 00000021042 | ||
| Датчик температуры для компрессоров 4кВт-18,5кВт | TS-4-18.5 | 00000021032 | При выходе из строя |  |
| Датчик температуры для компрессора 22кВт | TS-22 | 00000021043 | ||
| Датчик давления для компрессоров 4кВт-22кВт | PS-4-22 | 00000021047 | При выходе из строя |  |
| Минеральное масло (объем 4 л.) | Total №46 | Первая замена через 500 часов. Последующие через 2000 часов. | ||
Мы вышлем Вам инструкцию!
Алена
Алена
Осуществляете ли вы доставку в Пермь?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Наши менеджеры с удовольствием ответят на все ваши вопросы, тел. 8 (800) 775-78-34.
Суханов Иван
Суханов Иван
Данная компрессорная станция подойдет для работы с лазерным станком?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Для работы со станком лазерной резки металла идеально подойдет компрессорная станция 3 в 1 Metal Master MCDR 22-16-500 INVERTER.
Виктор
Виктор
Осуществляете ли вы доставку в Волгоград?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Наши менеджеры с удовольствием ответят на все ваши вопросы, тел. 8 (800) 775-78-34
Леша
Леша
От скольки вольт питается осушитель?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Напряжение питания осушителя - 220 В.
