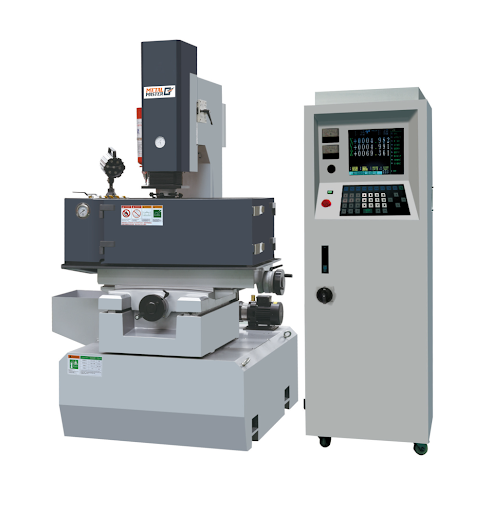

Копировально-прошивной станок с ЧПУ Metal Master MNC-350
Смотреть видео
Копировально-прошивной станок с ЧПУ Metal Master MNC-350
Электроэрозионный копировально-прошивной станок серии Metal Master MNC-350 является однокоординатным прошивным станком. Система ЧПУ на станках этой серии управляется одной вертикальной осью Z, которая определяет глубину электроэрозионного прожига. На осях X и Y установлены оптические линейки с дискретностью 0,005 мм. Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток. Во время обработки заготовки оси X и Y должн... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Модель | MNC-350 |
|---|---|
| Размер погружной ванны, мм | 850×570×350 |
| Размер рабочего стола (Д×Ш), мм | 600×320 |
| Ход рабочего стола, мм | 350×250 |
| Перемещение головы по оси Z, мм | 180+180 |
| Расстояние от держателя электрода до стола, мм | 150-550 |
| Максимальная масса электрода, кг | 50 |
| Максимальная нагрузка на рабочий стол, кг | 500 |
| Макс. ток обработки, А | 50 |
| Макс. скорость обработки, мм³/мин | 360 |
| Мин. расход электрода, % | 0,2 |
| Лучшая шероховатость поверхности, Ra мкм | 0,2-0,6 |
| Потребляемая мощность, кВт | 4,5 |
| Объем бака СОЖ, л | 200 |
| Габариты бака СОЖ, без упаковки/в упаковке, мм | - |
| Габариты станка без упаковки/в упаковке, мм | 1400×1380×2180 / 1410×1390×2190 |
| Габариты стойки-генератора без упаковки/в упаковке, мм | 950×910×1950 / 960×920×1960 |
| Масса станка нетто/брутто, кг | 998 / 1096 |
| Масса бака СОЖ нетто/брутто, кг | - |
| Масса стойки-генератора нетто/брутто, кг | 220 / 273 |
Описание
Электроэрозионный копировально-прошивной станок серии Metal Master MNC-350 является однокоординатным прошивным станком. Система ЧПУ на станках этой серии управляется одной вертикальной осью Z, которая определяет глубину электроэрозионного прожига. На осях X и Y установлены оптические линейки с дискретностью 0,005 мм. Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток. Во время обработки заготовки оси X и Y должны оставаться неподвижными, для этого в области рукояток расположены фиксирующие зажимы, не дающие ШВП провернуться.
В системе ЧПУ данного станка присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Это, а также возможность деления полученного значения координат на 2, позволяют легко базироваться, прожигать многоместные формы, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.
В зависимости от максимально допустимых габаритов устанавливаемого электрода и площади обрабатываемой поверхности, электроэрозионные копировально-прошивные станки Metal Master MNC-350 комплектуются генераторами с максимальными токами обработки до 50А.
Назначение
Станок применяется для обработки глухих, сквозных, угловых пазов сложной формы прожига внутренних резьб в сложно-обрабатываемых материалах и в труднодоступных местах. Станок незаменим при изготовлении пресс-форм, штампов, сеток, решеток и других изделий.
Изготовление штампа на эрозионном прошивном станке
Стандартная комплектация:
- Стандартный патрон для крепления электродов.
- Система фильтрации диэлектрического масла с бумажным фильтром.
- Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
- Сервопривод оси Z.
- Автоматический огнетушитель.
- Ящик с набором инструментов.
- Лампа рабочего освещения.
- Инструкция по эксплуатации на русском языке.

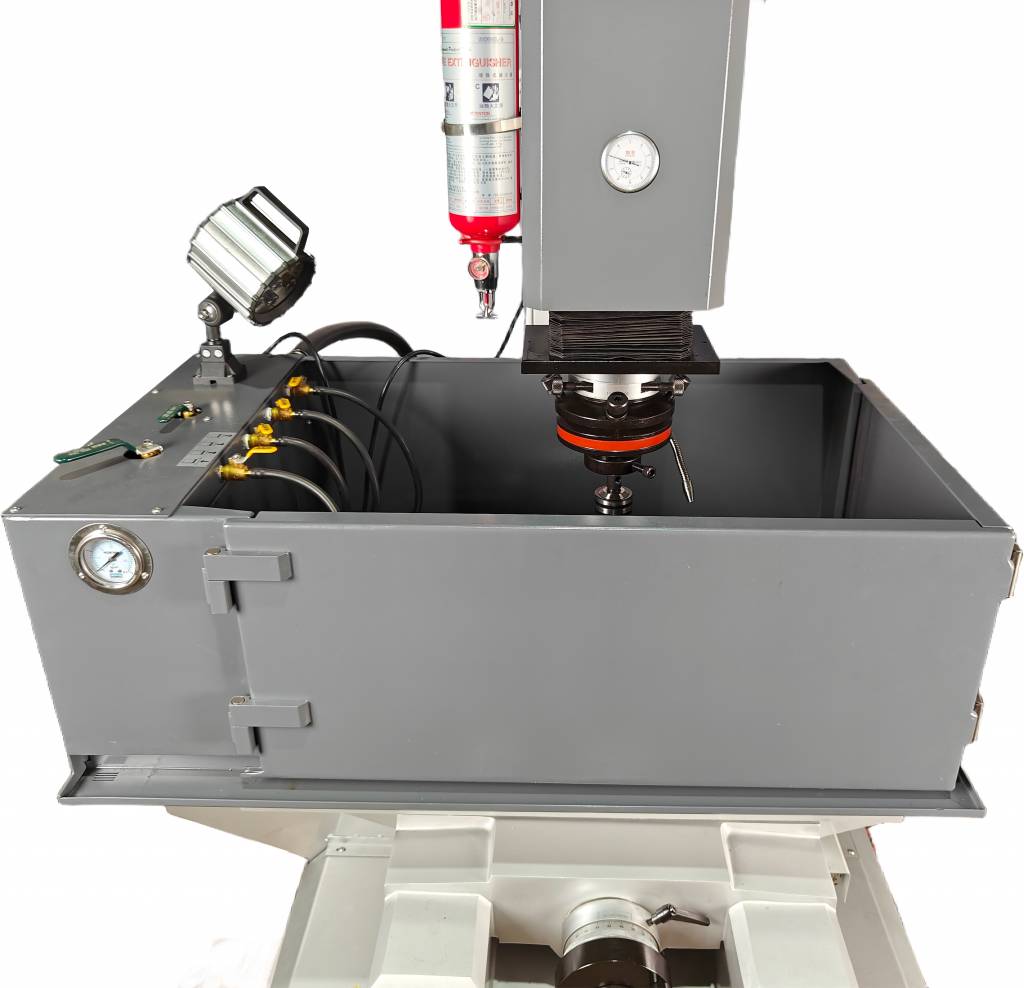

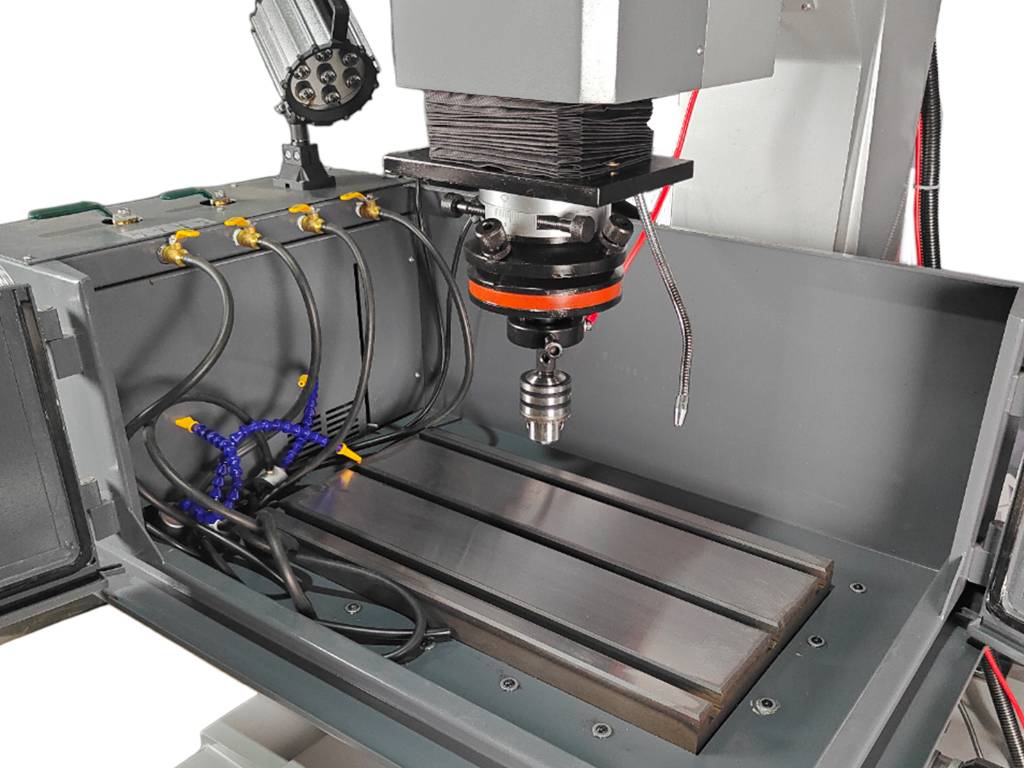

| Станок Metal Master серий MNC оснащен погружной ванной с раскрываемыми дверцами для удобства установки заготовок. Внутри ванны установлен рабочий стол с Т-пазами. |
| |

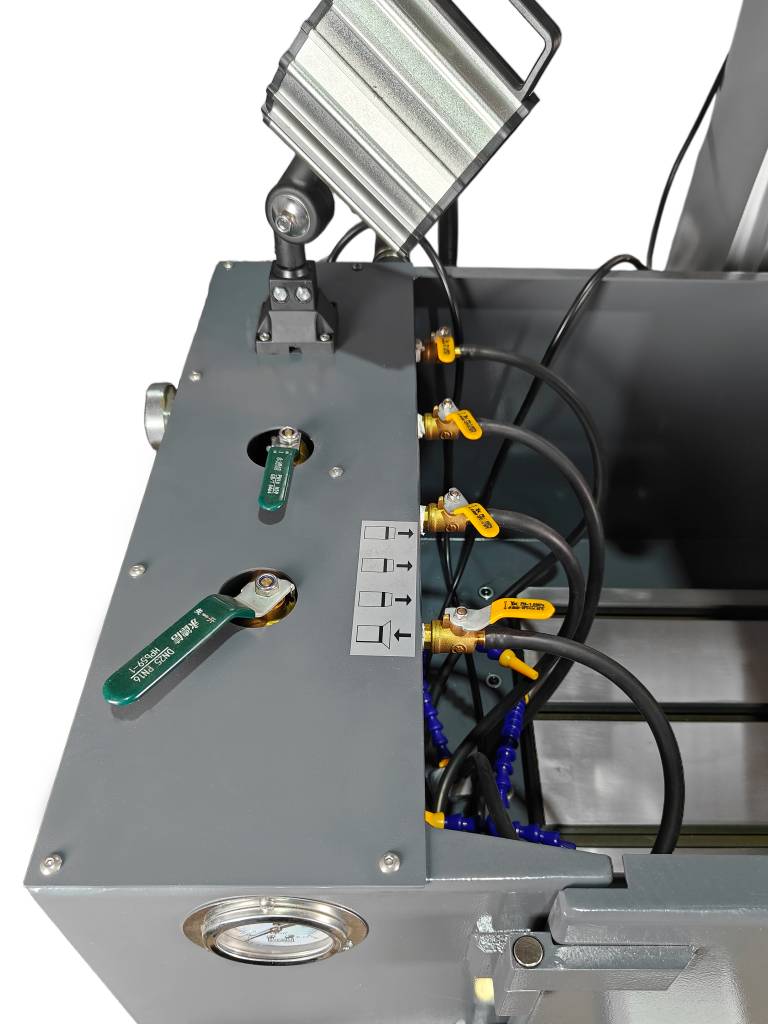

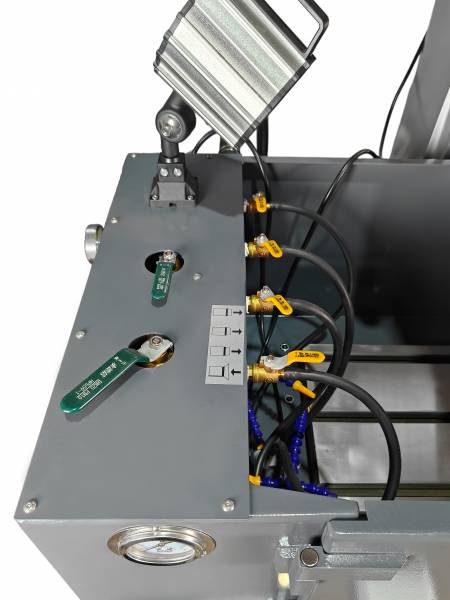

| Сверху погружной ванны располагаются вентили регулировки давления подачи СОЖ , а также сливная рукоятка. |

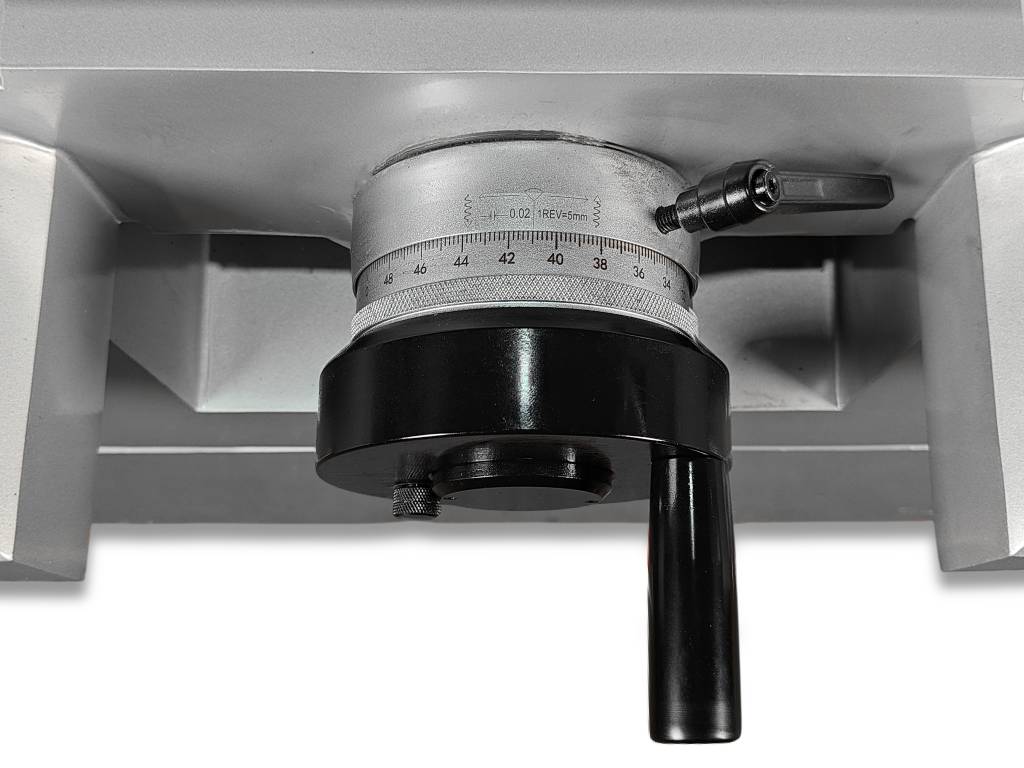

| Рабочий стол перемещается вручную с помощью вращения маховиков, с чётко читаемыми лимбами. При необходимости, перемещение рукоятей можно зафиксировать. |

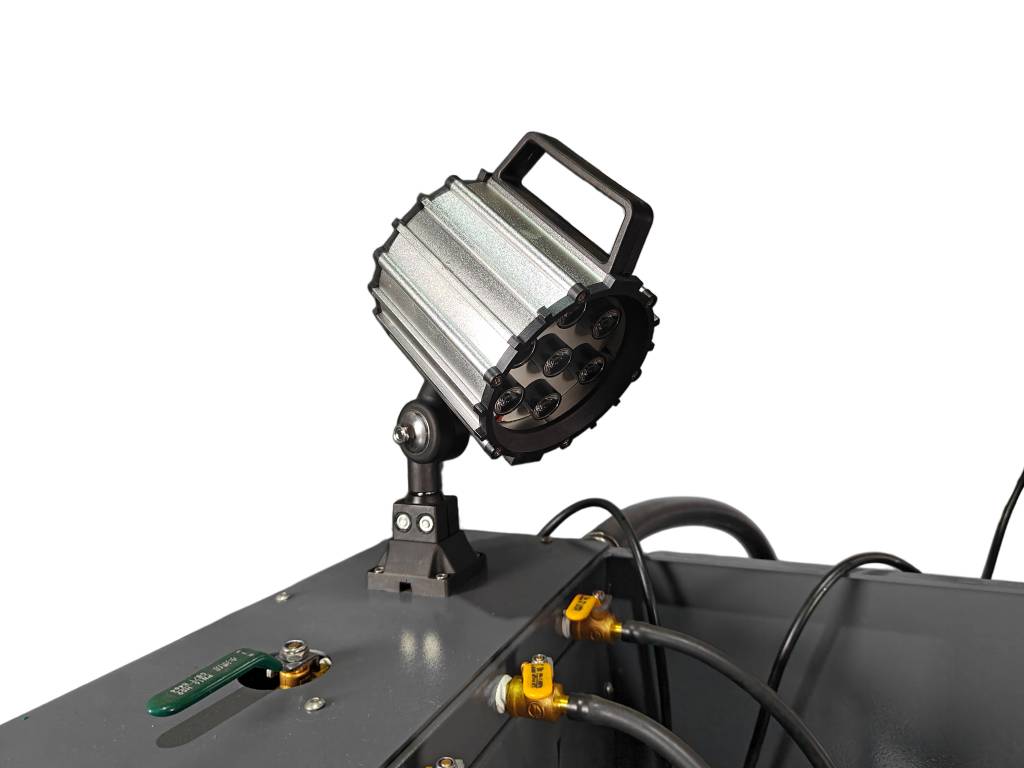

| Станок оснащен рабочей лампой, которая подсвечивает зону обработки. |

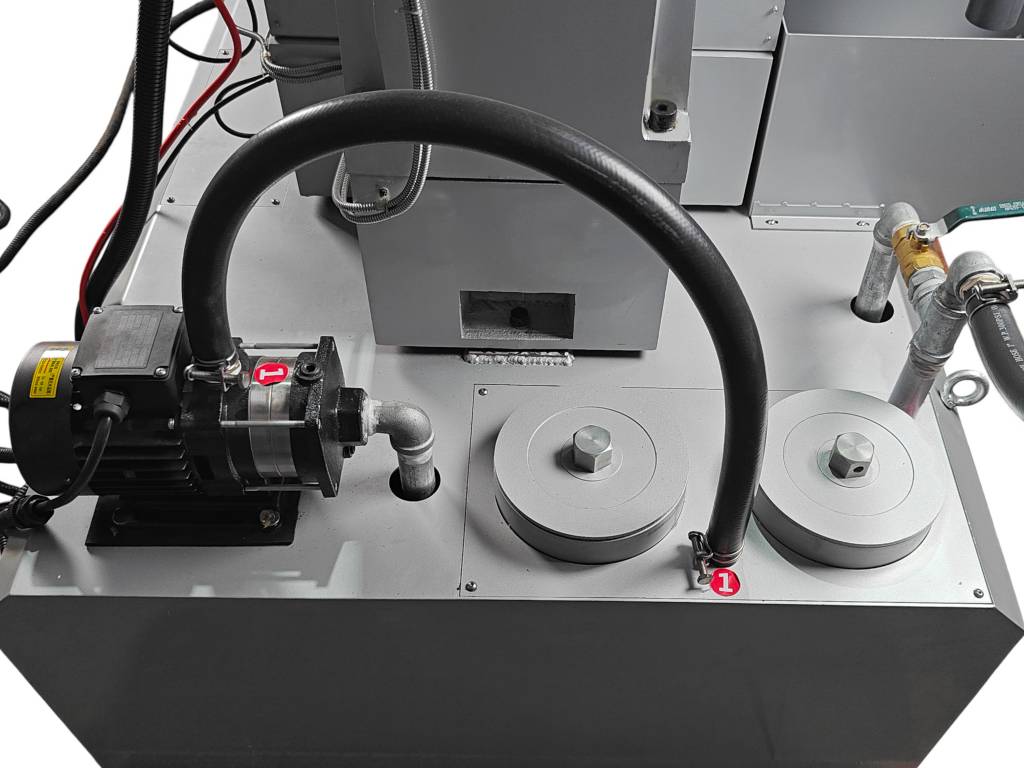

| Станция СОЖ оснащена мощным двигателем и насосом для подачи жидкости в погружную ванну, а также двумя фильтрами грубой и мелкой очистки. |

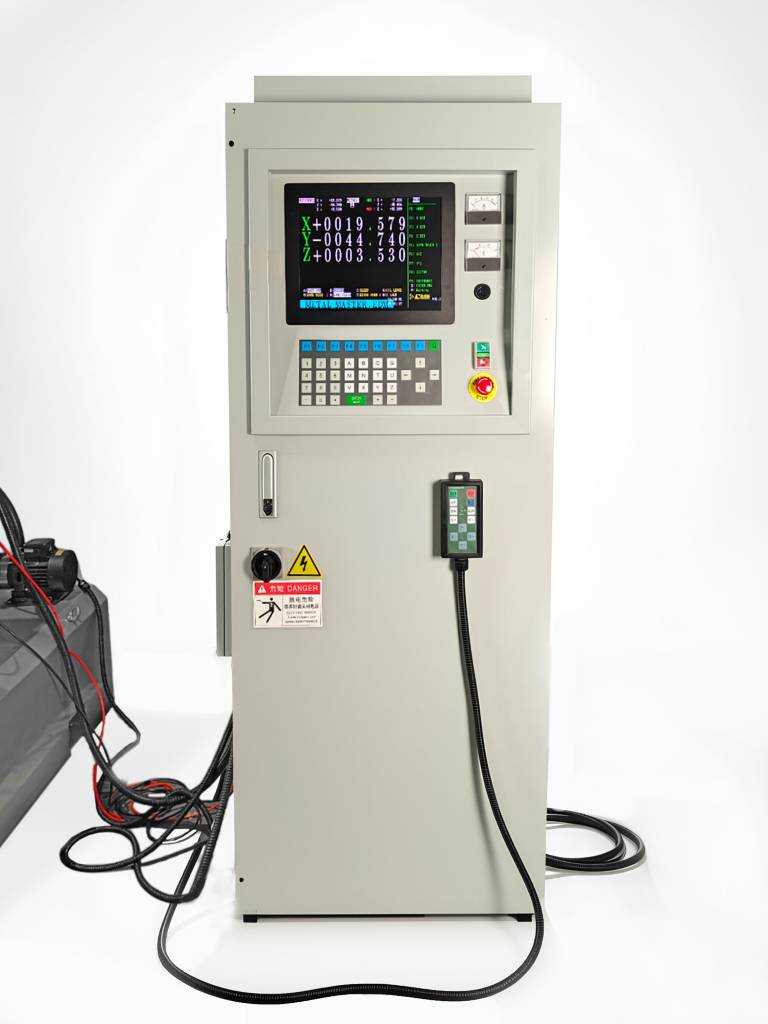

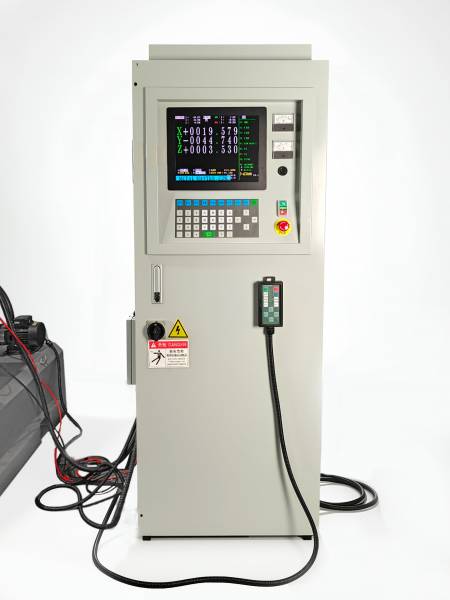

| С помощью стойки ЧПУ можно отследить перемещение по осям X\Y\Z , а также запрограммировать глубину обработки и параметры высокочастотного тока. |

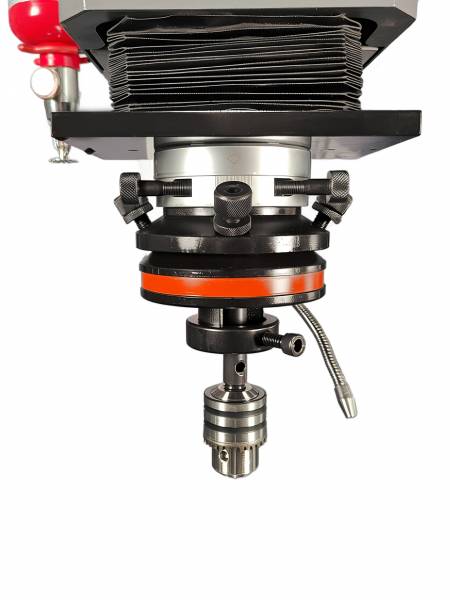

| Держатель электрода оснащен ручными регулировками, которые позволяют регулировать положение электрода относительно плоскости заготовки. |

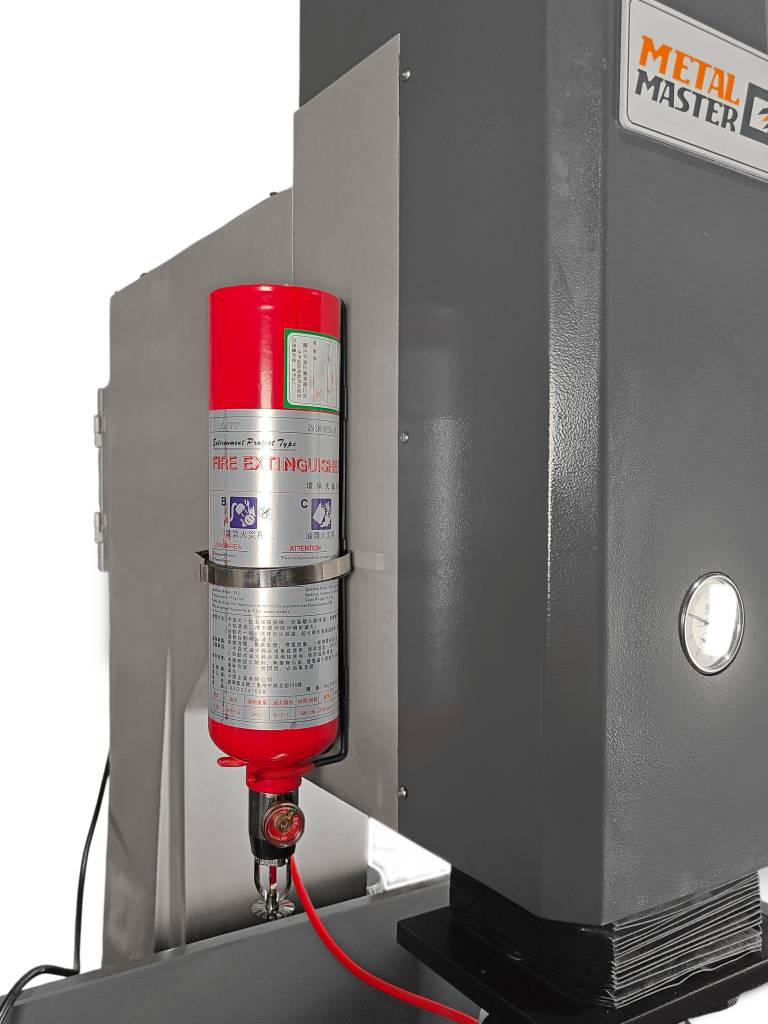

| Для предотвращения внештатных ситуаций на колоне расположен углекислотный огнетушитель. |

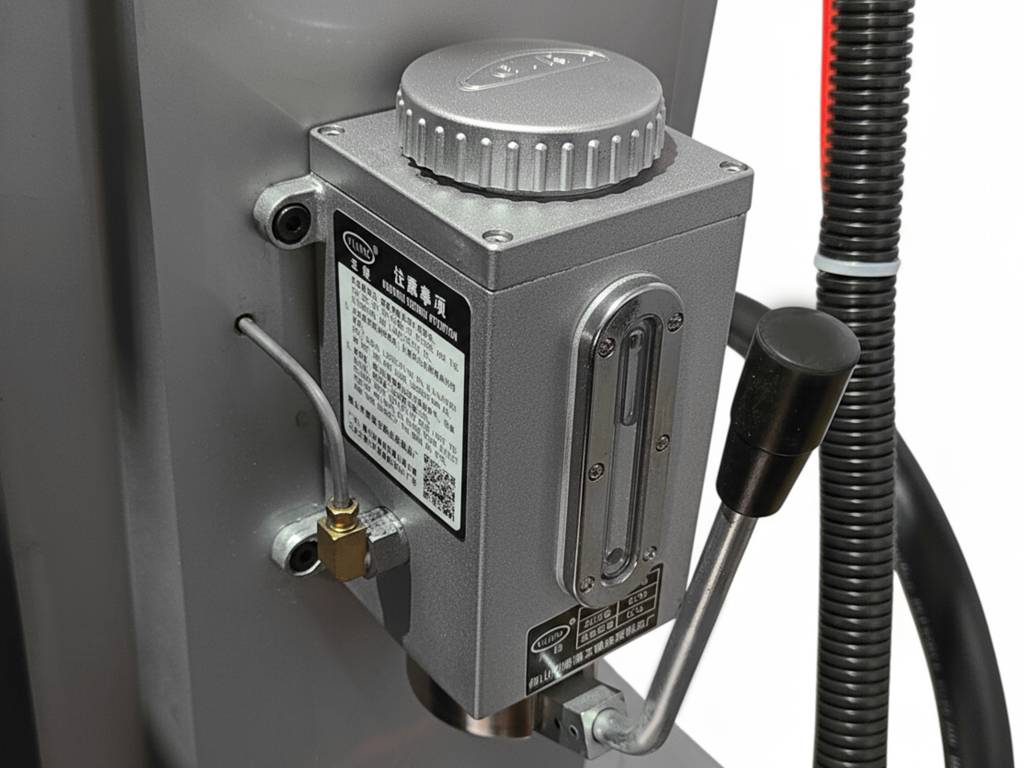

| Ручная система смазки обеспечивает подачу масла на все подвижные узлы. |

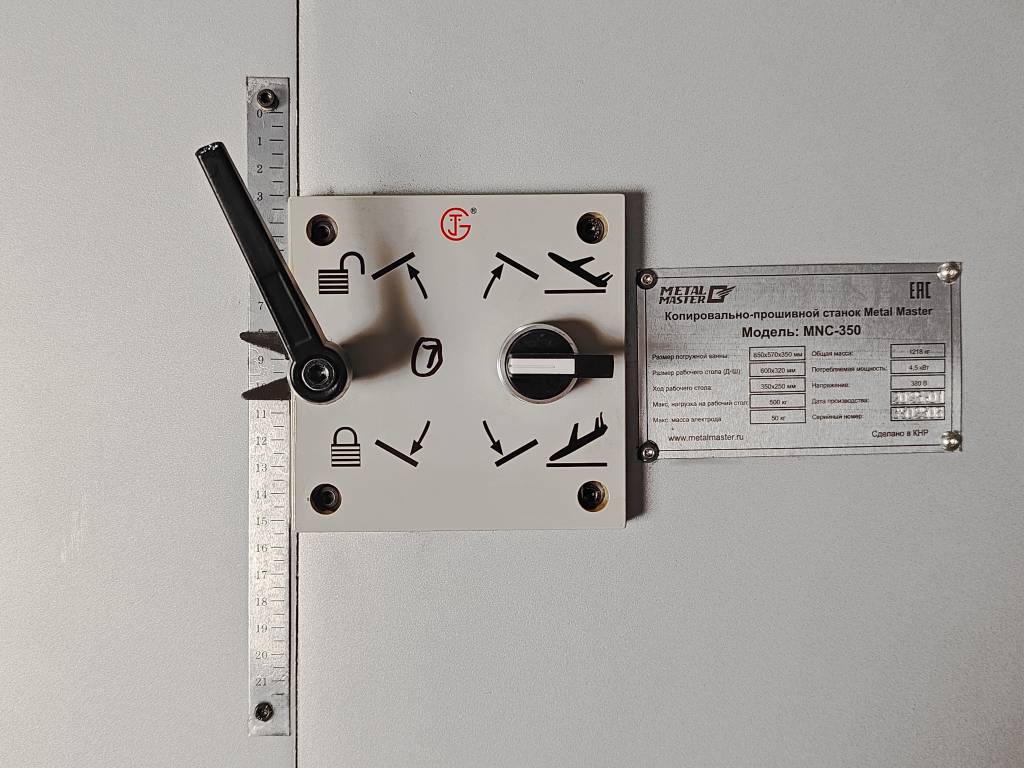

| Положение колоны по высоте регулируется с помощью переключателя. |
