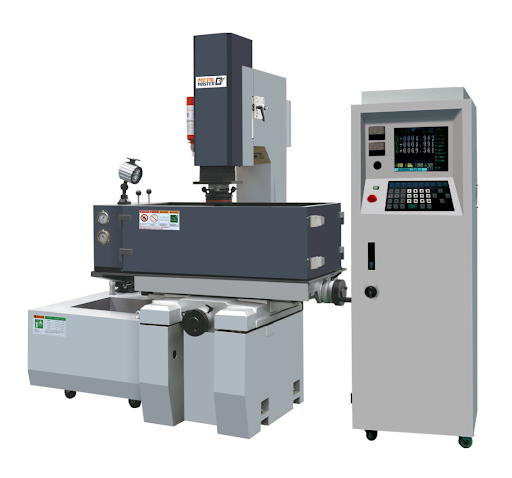

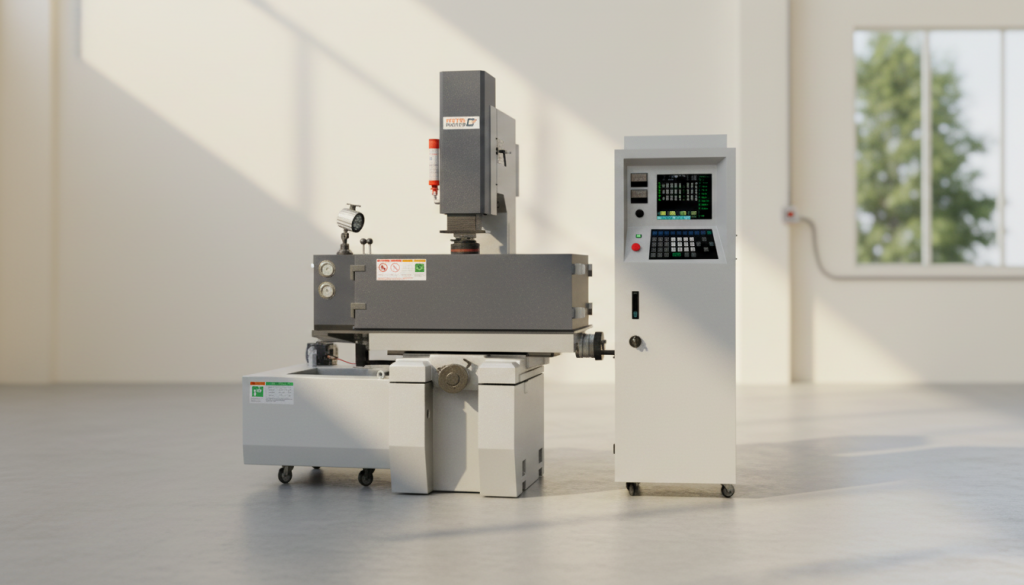

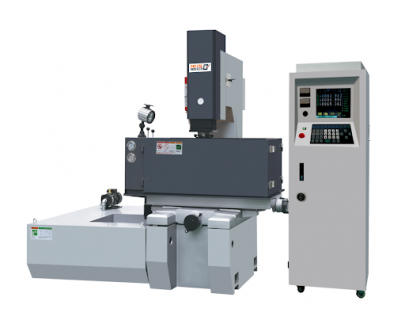

Копировально-прошивной станок с ЧПУ Metal Master MNC-450

Электроэрозионный копировально-прошивной станок серии Metal Master MNC-450 является однокоординатным прошивным станком. Система ЧПУ на станках этой серии управляется одной вертикальной осью Z, которая определяет глубину электроэрозионного прожига. На осях X и Y установлены оптические линейки с дискретностью 0,005 мм. Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток. Во время обработки заготовки оси X и Y должны оставаться неподвижными, для этого в области рукояток расположены фиксирующие зажимы, не дающие ШВП провернуться.
В системе ЧПУ данного станка присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Это, а также возможность деления полученного значения координат на 2, позволяют легко базироваться, прожигать многоместные формы, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.

В зависимости от максимально допустимых габаритов устанавливаемого электрода и площади обрабатываемой поверхности, электроэрозионные копировально-прошивные станки Metal Master MNC-450 комплектуются генераторами с максимальными токами обработки до 50А.

Назначение

Станок применяется для обработки глухих, сквозных, угловых пазов сложной формы прожига внутренних резьб в сложно-обрабатываемых материалах и в труднодоступных местах. Станок незаменим при изготовлении пресс-форм, штампов, сеток, решеток и других изделий.

Изготовление штампа на эрозионном прошивном станке

Стандартная комплектация:

• Стандартный патрон для крепления электродов.
• Система фильтрации диэлектрического масла с бумажным фильтром.
• Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
• Сервопривод оси Z.
• Автоматический огнетушитель.
• Ящик с набором инструментов.
• Лампа рабочего освещения.
• Инструкция по эксплуатации на русском языке.

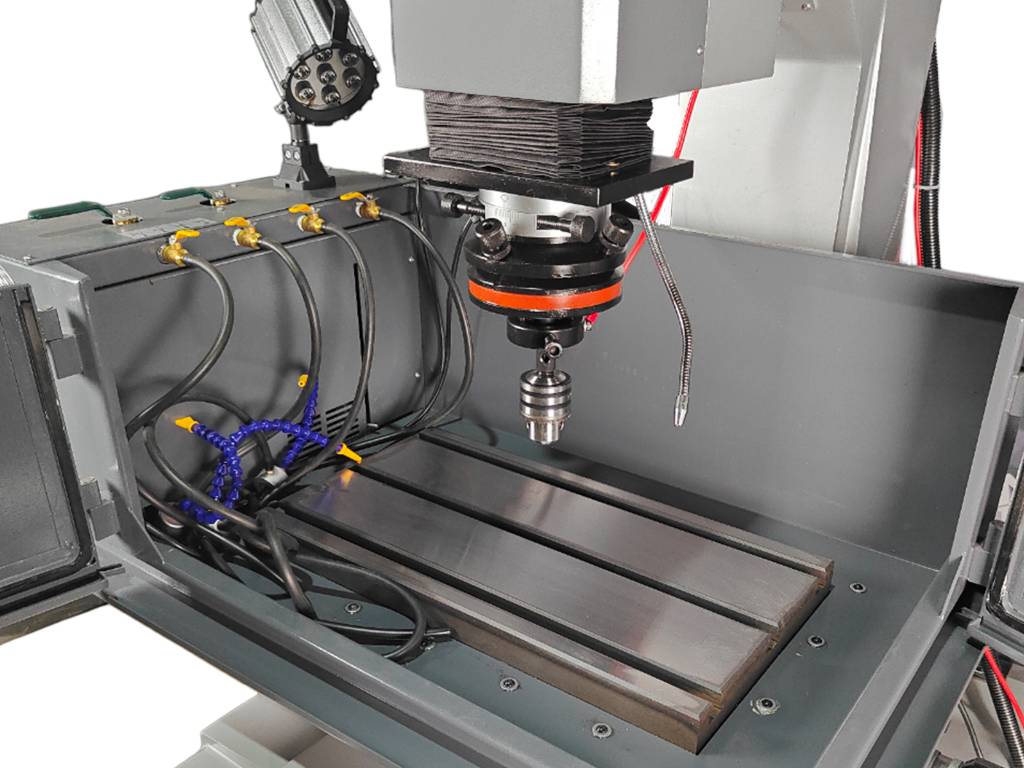

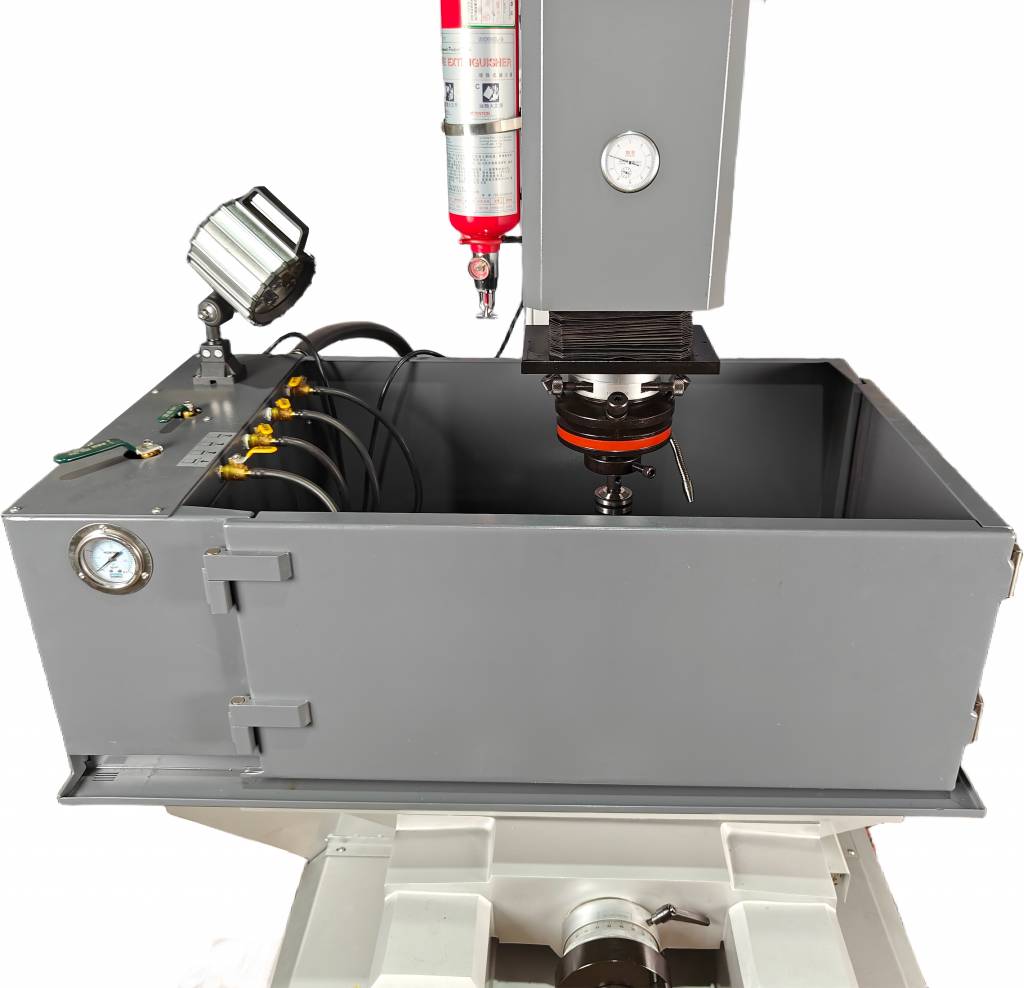

  	Станок Metal Master серий MNC оснащен погружной ванной с раскрываемыми дверцами для удобства установки заготовок. Внутри ванны установлен рабочий стол с Т-пазами.

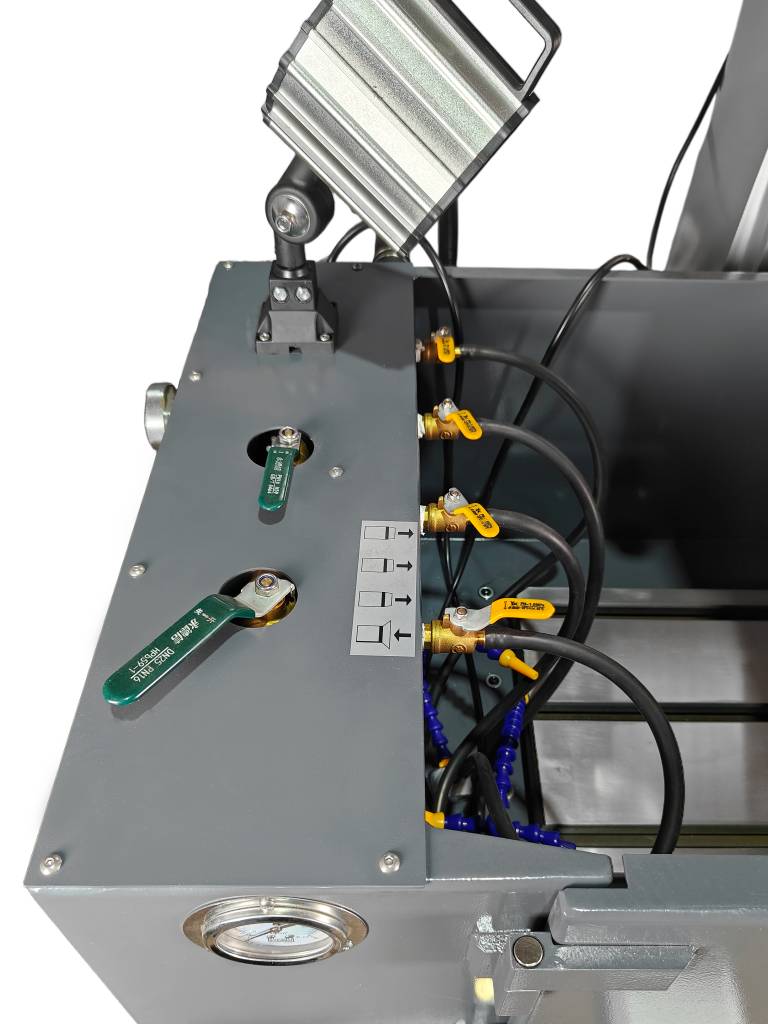

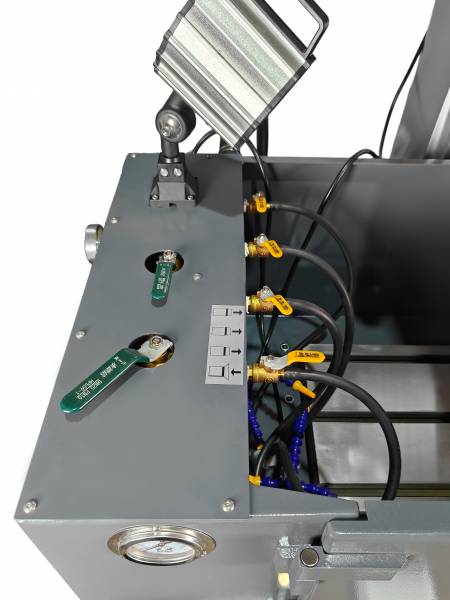

  	Сверху погружной ванны располагаются вентили регулировки давления подачи СОЖ , а также сливная рукоятка.

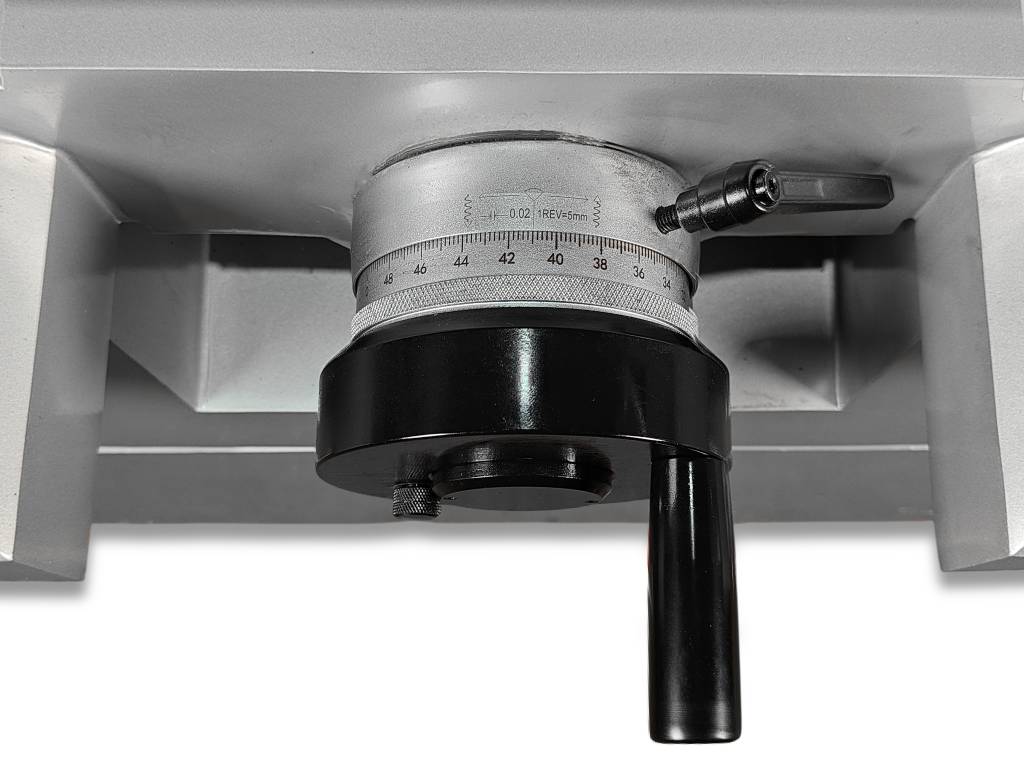

  	Рабочий стол перемещается вручную с помощью вращения маховиков, с чётко читаемыми лимбами. При необходимости, перемещение рукоятей можно зафиксировать.

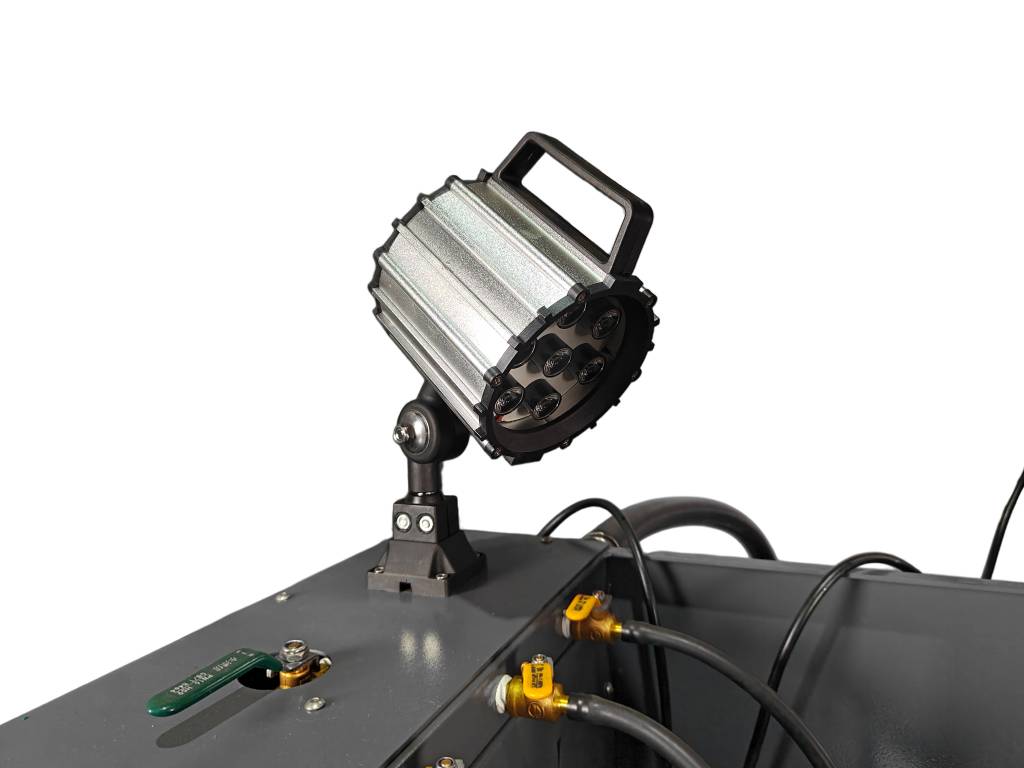

  	Станок оснащен рабочей лампой, которая подсвечивает зону обработки.

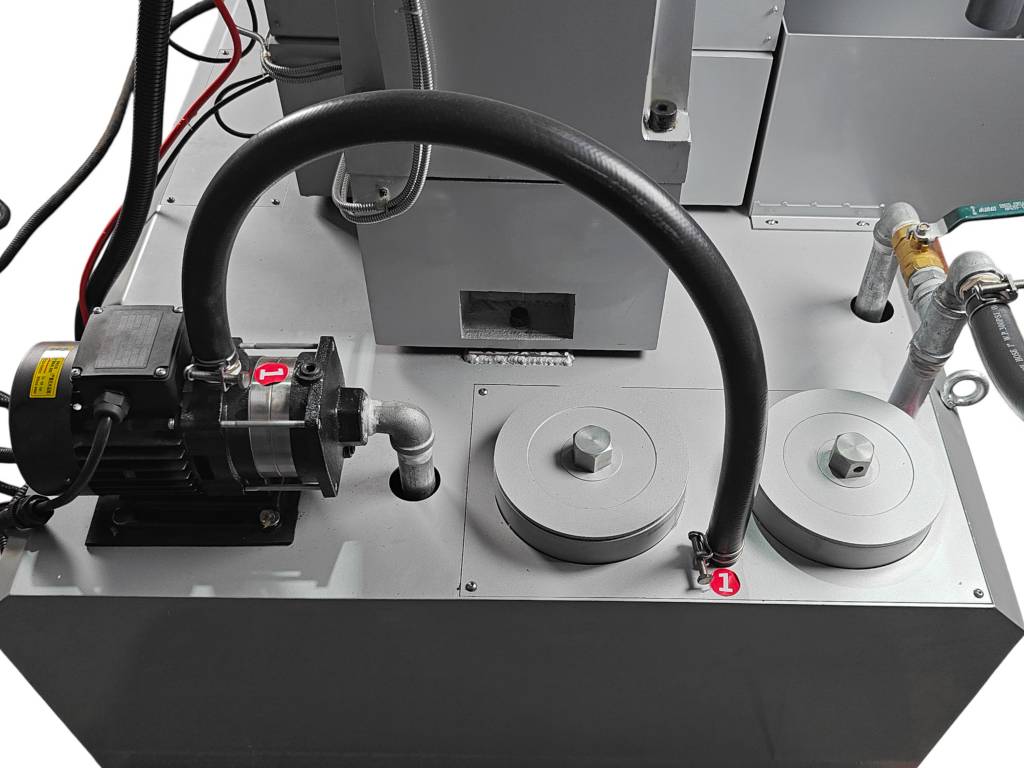

  	Станция СОЖ оснащена мощным двигателем и насосом для подачи жидкости в погружную ванну, а также двумя фильтрами грубой и мелкой очистки.

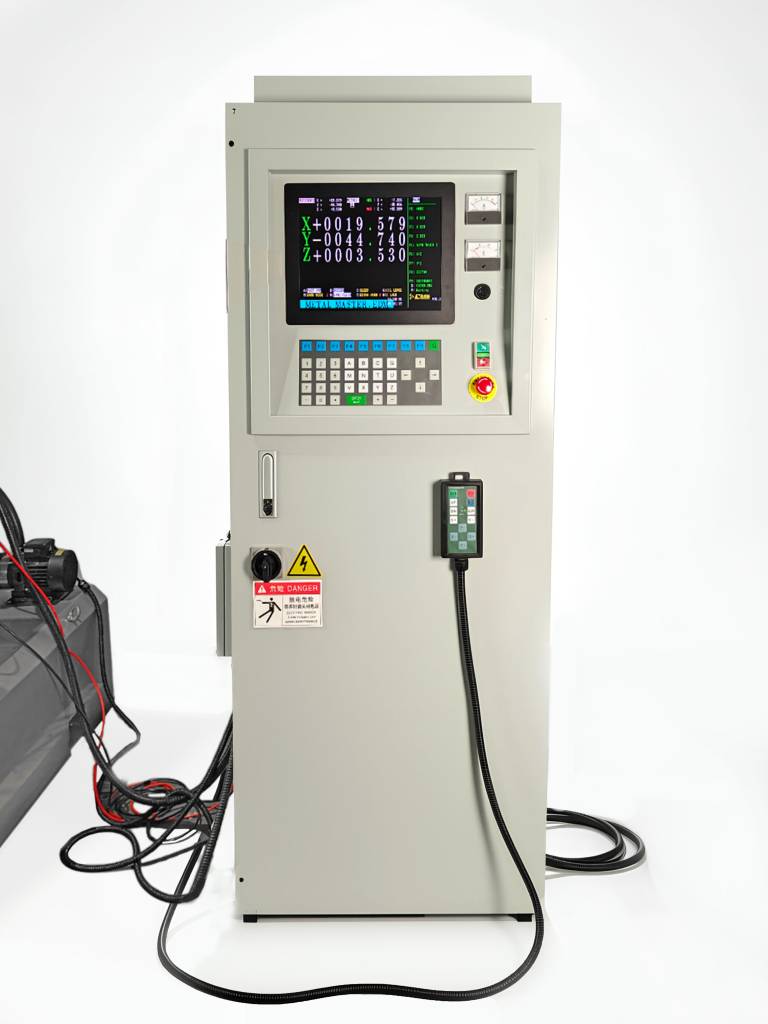

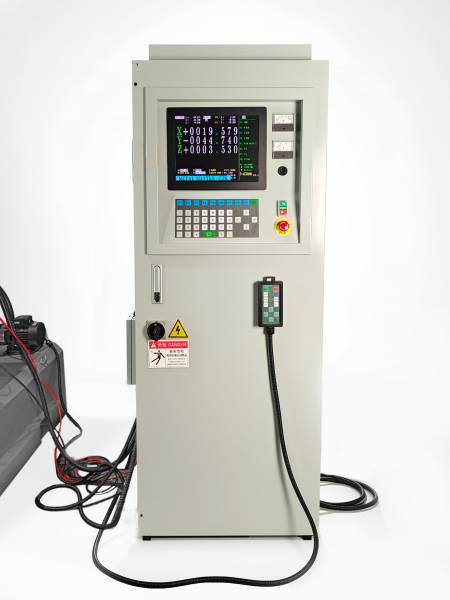

  	С помощью стойки ЧПУ можно отследить перемещение по осям X\Y\Z , а также запрограммировать глубину обработки и параметры высокочастотного тока.

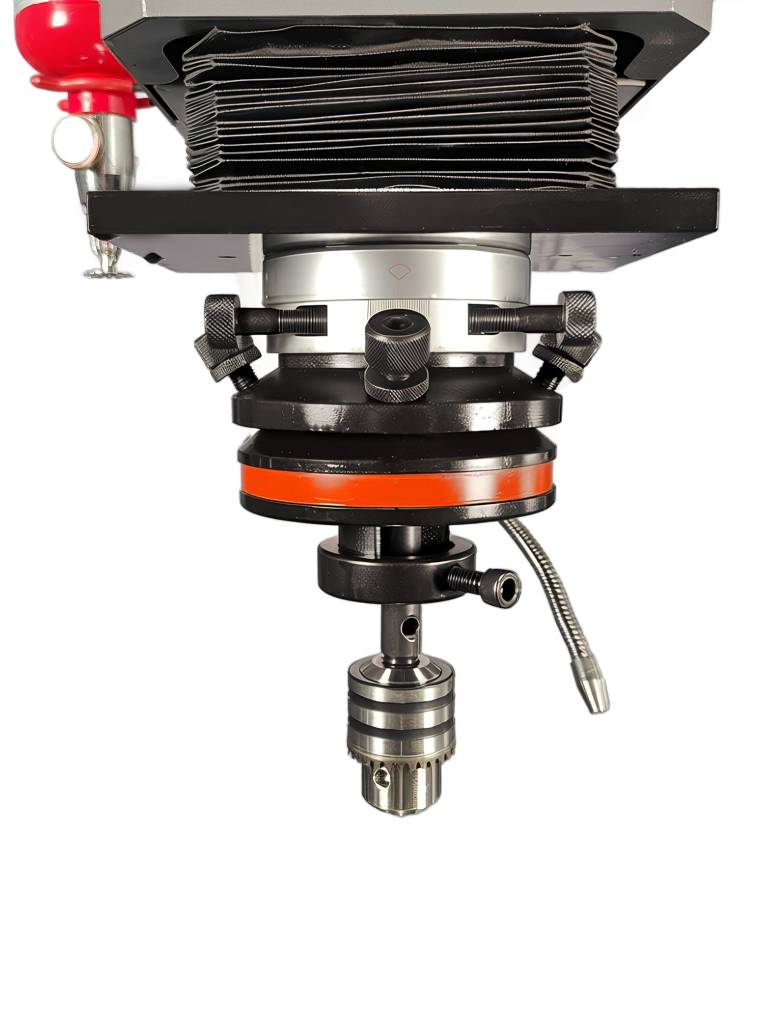

  	Держатель электрода оснащен ручными регулировками, которые позволяют регулировать положение электрода относительно плоскости заготовки.

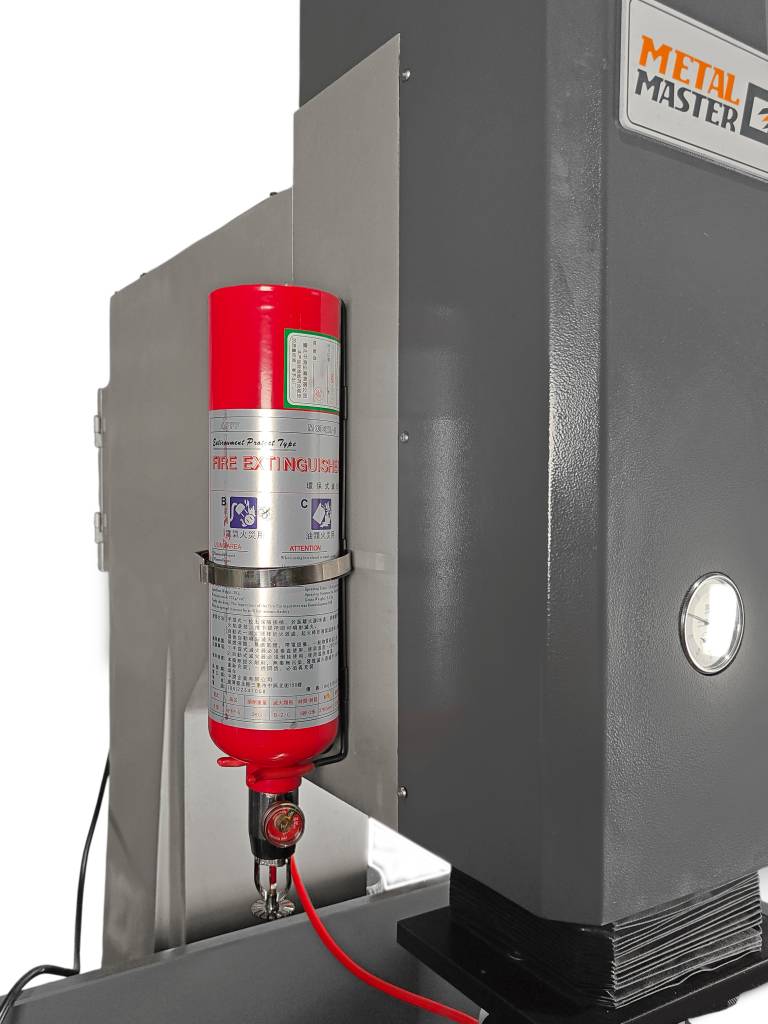

  	Для предотвращения внештатных ситуаций на колоне расположен углекислотный огнетушитель.

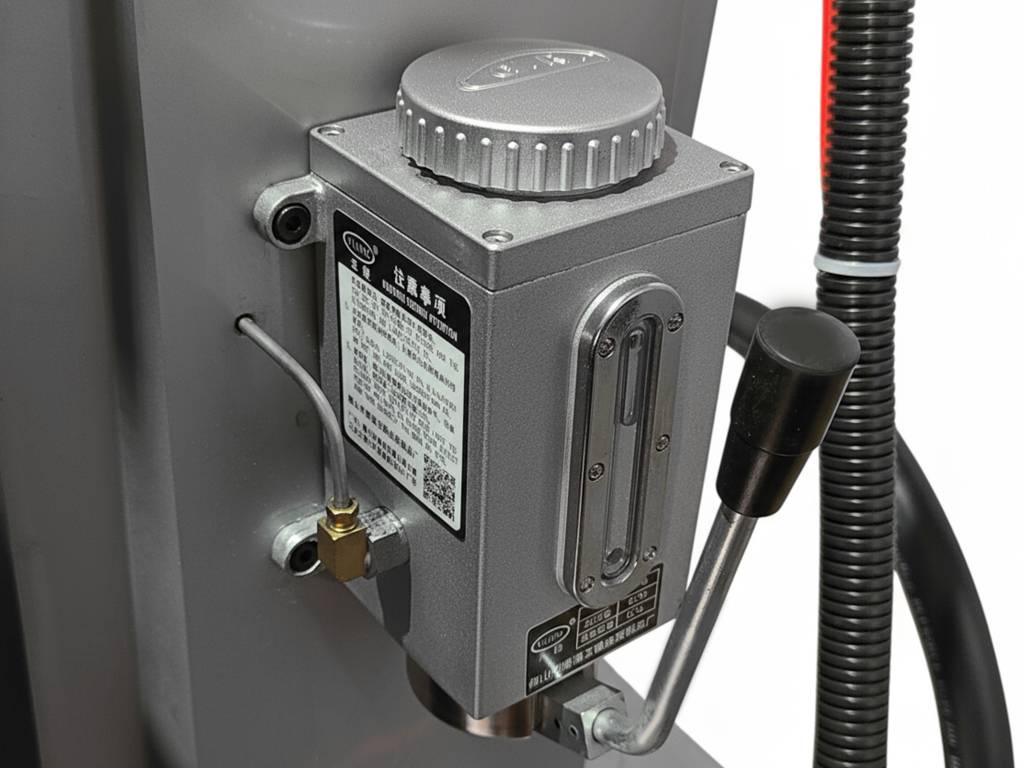

  	Ручная система смазки обеспечивает подачу масла на все подвижные узлы.

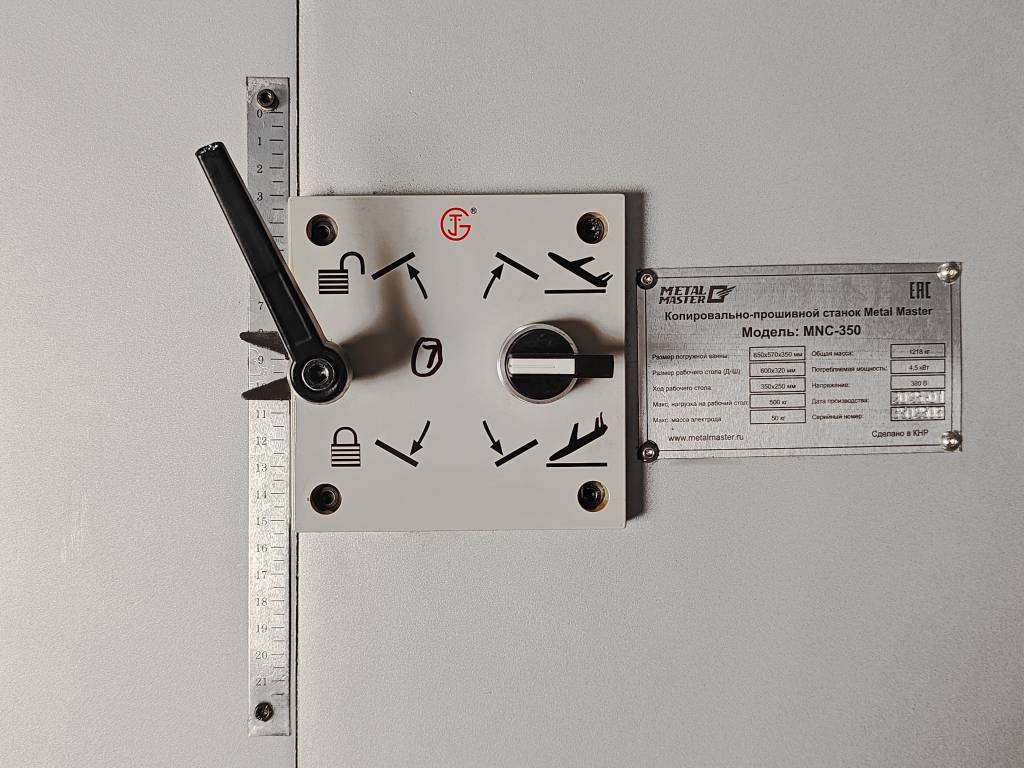

  	Положение колоны по высоте регулируется с помощью переключателя.
