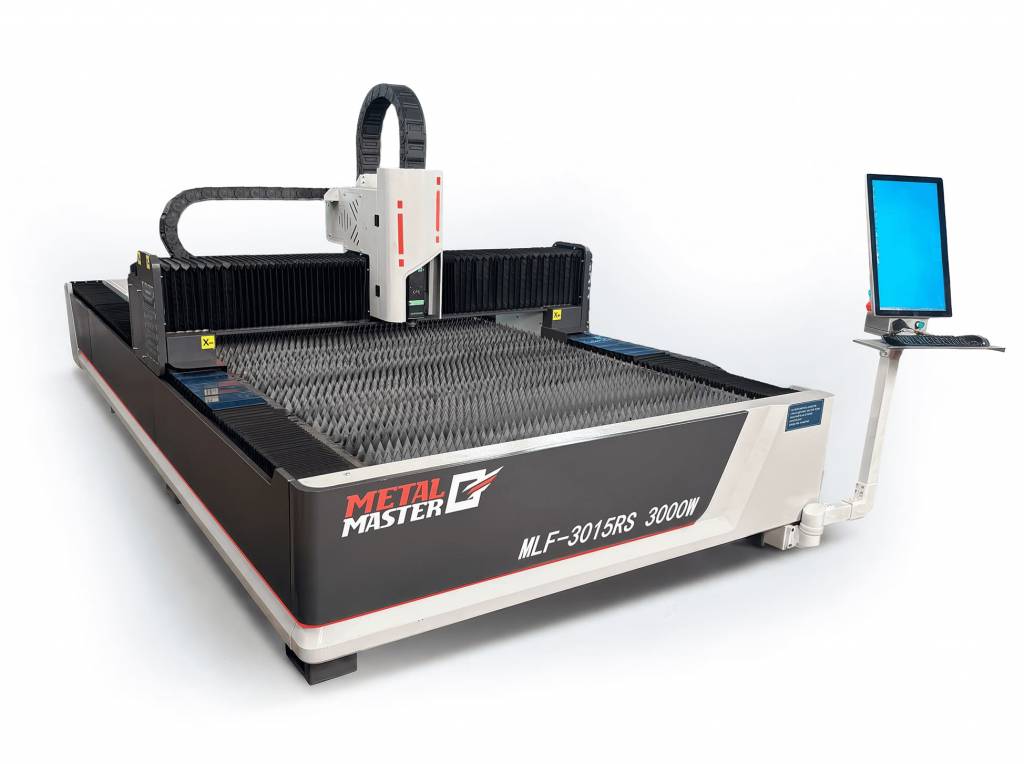

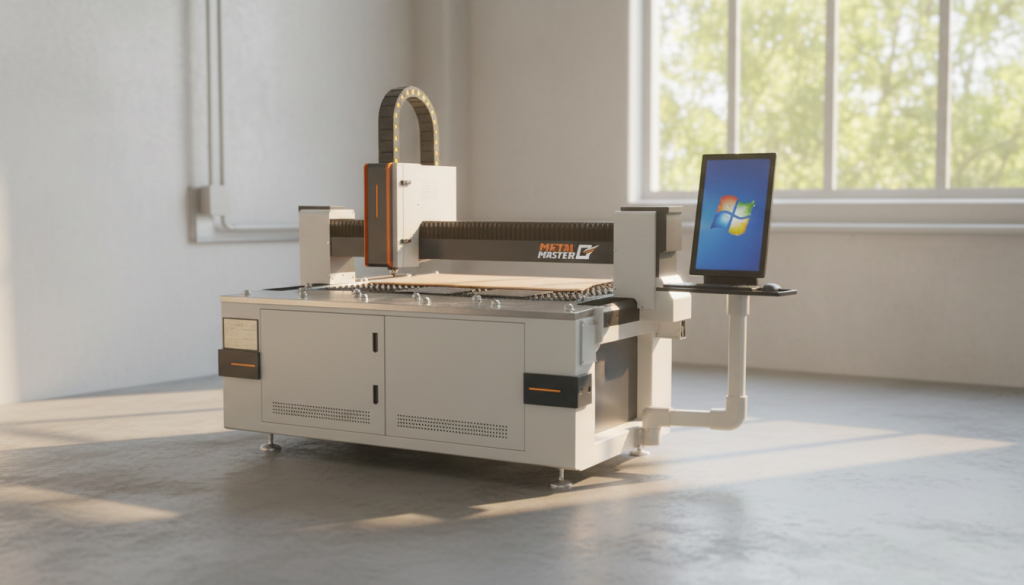

Оптоволоконный лазер Metal Master MLF-3015RS 3000W

Оптоволоконный лазерный станок Metal Master MLF-3015RS 3000W обладает высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией, с очень низким потреблением энергии (по сравнению, например, с CO2 станками со схожей мощностью излучения). Оптоволоконный лазер предназначен для резки листового металла из сплавов на основе железа (углеродистые, низколегированные, нержавеющие стали), меди, алюминия и других сплавов. Низкое энергопотребление и высокая энергоэффективность достигается за счет использования в качестве источника излучения волоконного лазера. Кроме беспрецедентно высокого КПД, лазер подобного типа обладает рядом неоспоримых преимуществ. Во-первых, он надежен, и мы предоставляем 1 год гарантии. Во-вторых, отсутствует необходимость держать в штате специалиста, способного производить настройку и юстировку лазера. В-третьих, отсутствует необходимость в расходных материалах для источника излучения. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного провода, что обеспечивает высокое качество и стабильность луча.

Особенности лазерных станков

• Лазерный источник Raycus мощностью 3 кВт (версия CE);
• Режущая головка Raytools BS03K-CAT с системой мониторинга давления воздуха в реальном времени и функцией автофокусировки;
• Контроллер Raytools XC3000;
• Охладитель воды HanLi (чиллер);
• Серводвигатели: HCFA (X: 750, Y: 750, Z: 400);
• Автоматическая система смазки;

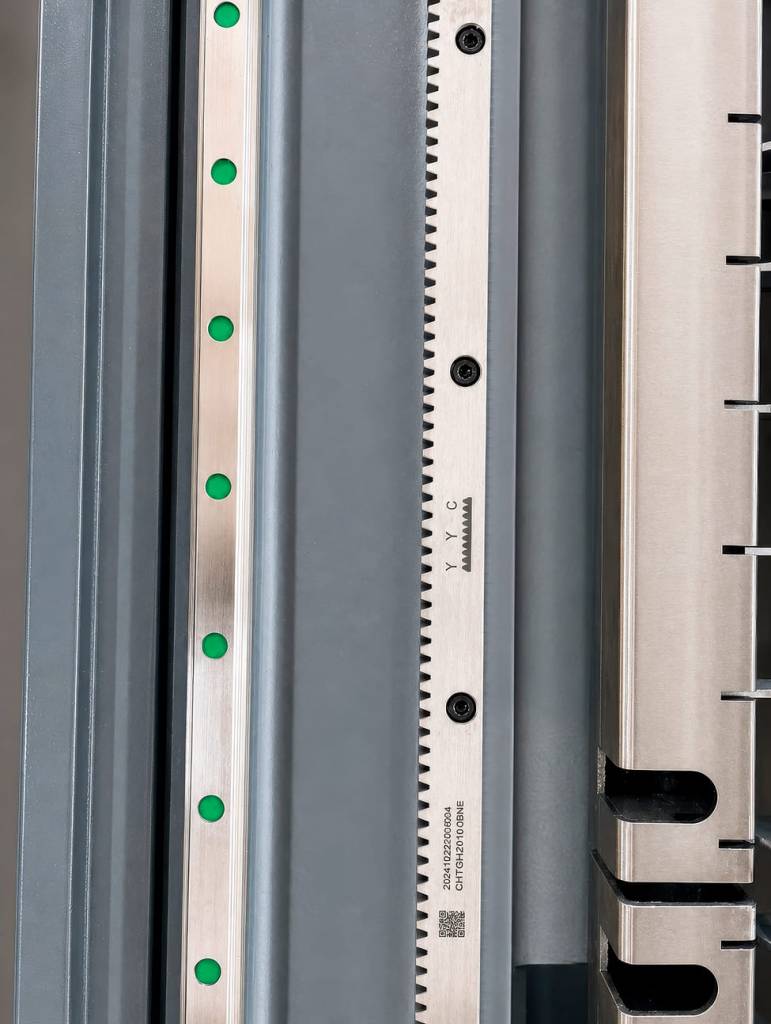

• Направляющие - ширина 20 мм;
• Электронные компоненты;
• Пневматические компоненты японского производства SMC;
• Подшипники японского производства NSK;
• Станина с пластинчатой сваркой (масса 1100 кг);

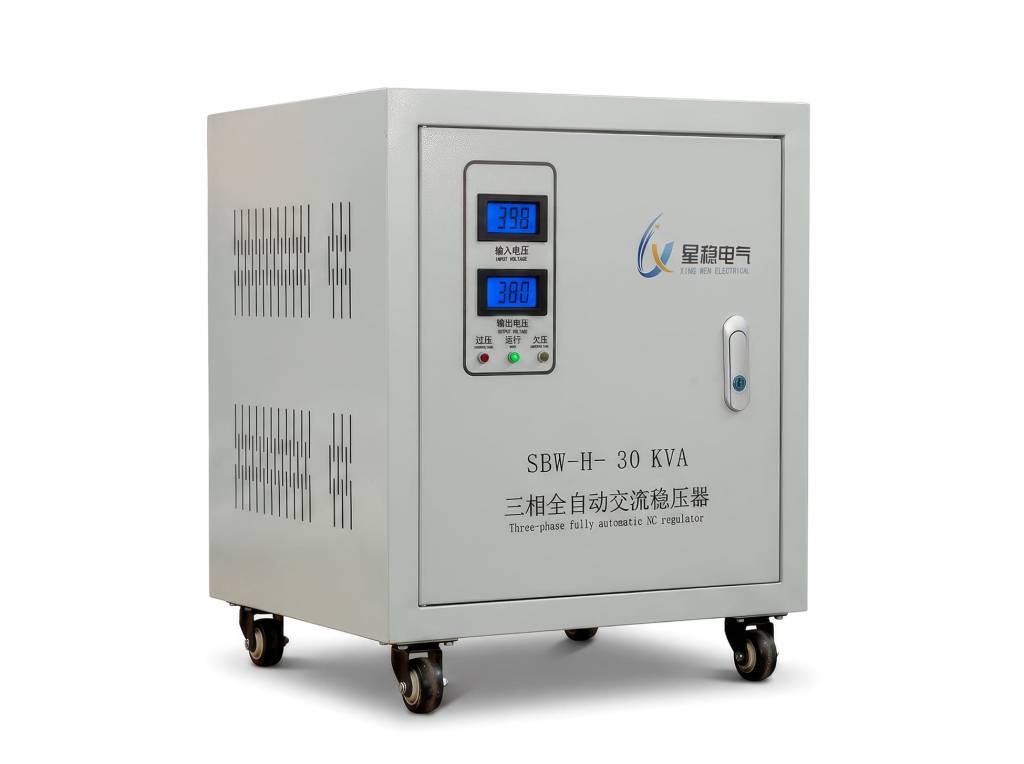

• Стабилизатор напряжения (30 кВА для MLF-3015RS 3000W);

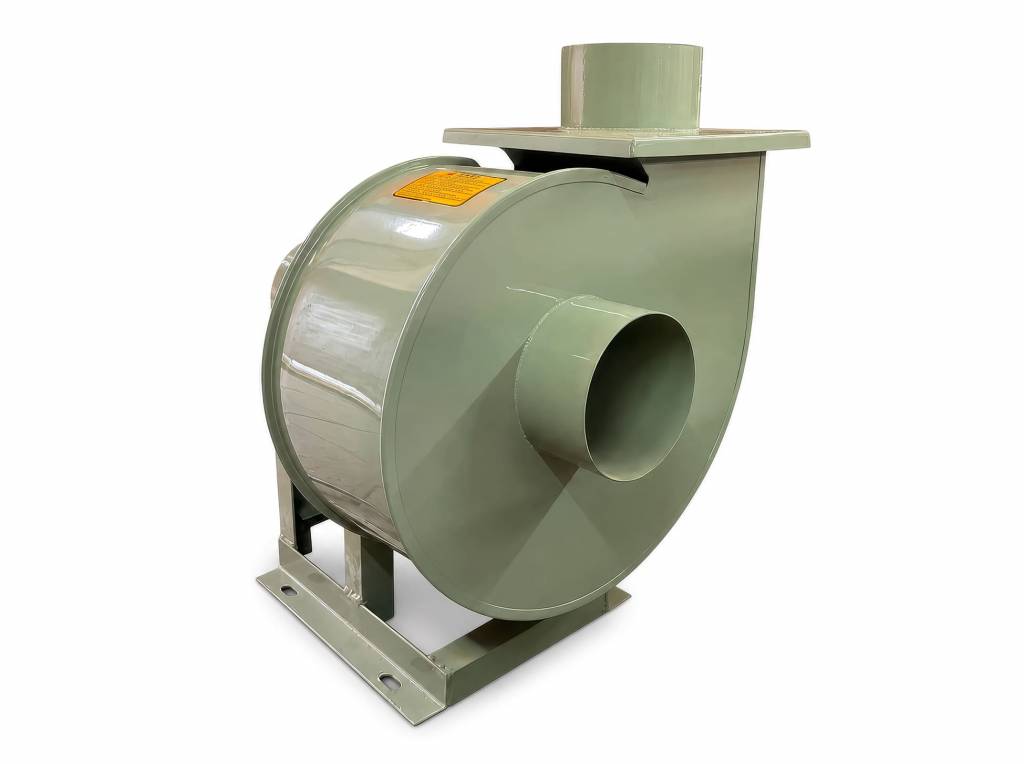

• Вытяжной вентилятор.

Преимущества, которые Вы получаете:

1. Эффективность:

• высокая скорость резки;
• качественный рез;
• быстрая перестройка на различные толщины;
• оптимизированный расход режущего газа.

2. Гибкость настроек:

• резка различных толщин материалов;
• фокусное расстояние меняется из программы управления;
• электромагнитный клапан позволяет осуществить тонкую настройку подачи вспомогательного газа.

3. Легкость в использовании и безопасность:

• простая и безопасная система смены сопел с сохранением центрирования луча;
• быстрая замена защитного стекла;
• автоматический контроль высоты резки;
• система управления XC3000;
• система аварийного оповещения.

Станок оснащен пневматическими компонентами бренда SMC (Япония)

Станок Metal Master MLF-3015RS 1500W оснащен водяным Чиллером HL-1500-QG2/2, который имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Водяной Чиллер предотвращает повреждение объектива и зеркал в результате нагрева. Объём бака чиллера составляет 13 литров. Необходимо отметить, что заливать нужно исключительно дистиллированную воду.

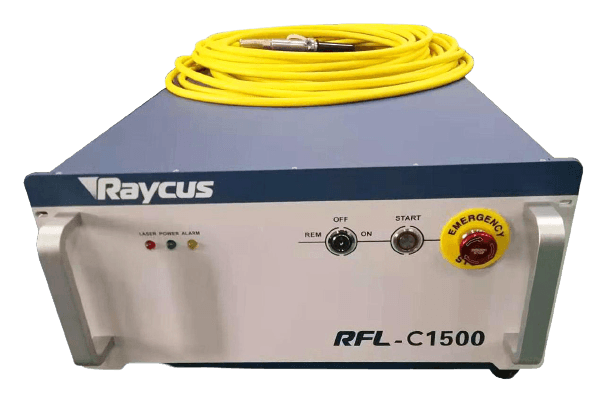

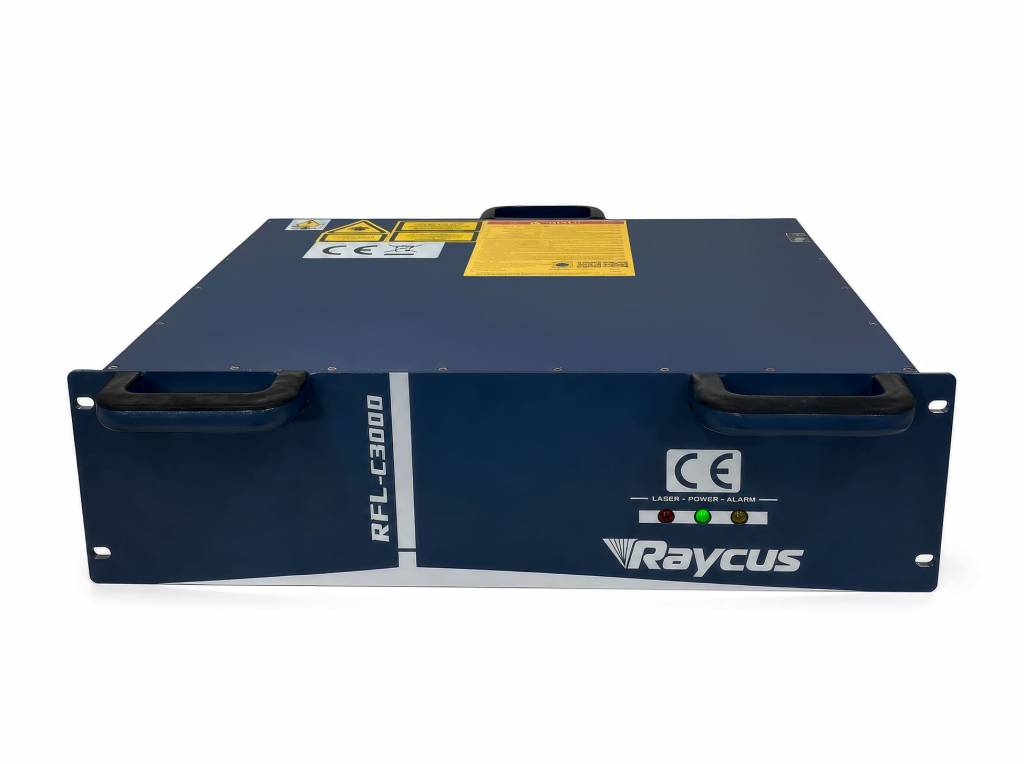

В качестве режущего инструмента в станке используется лазерное излучение, генерируемое источником Raycus на 1,5 кВт со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по оптоволоконному кабелю к режущей головке.

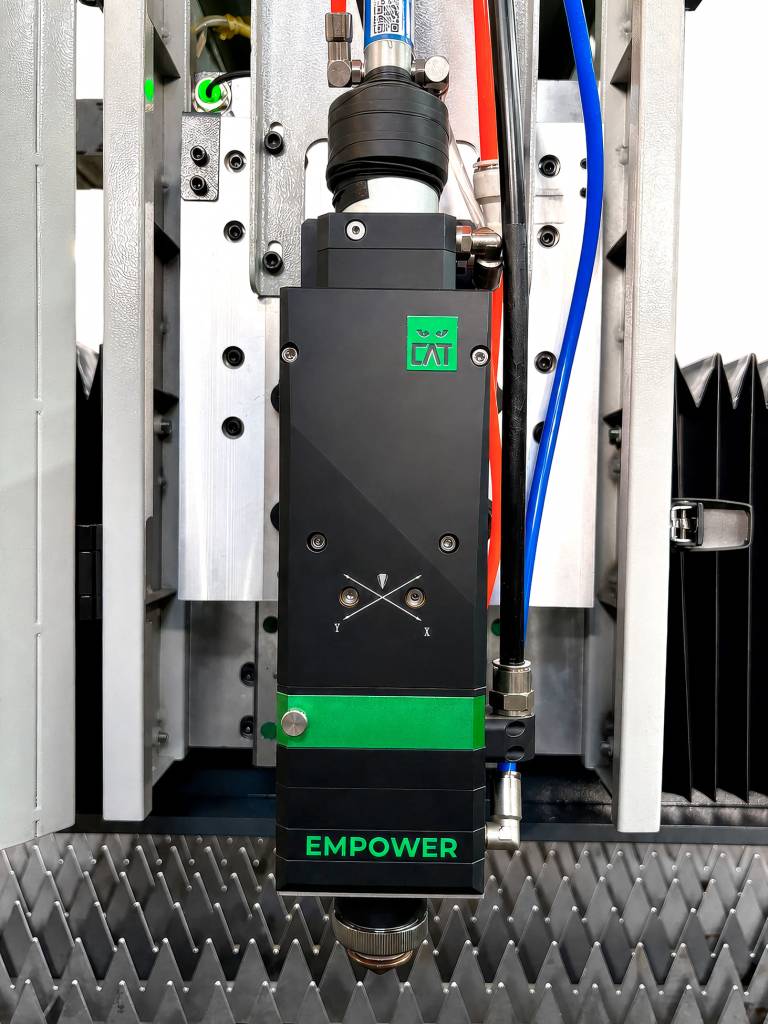

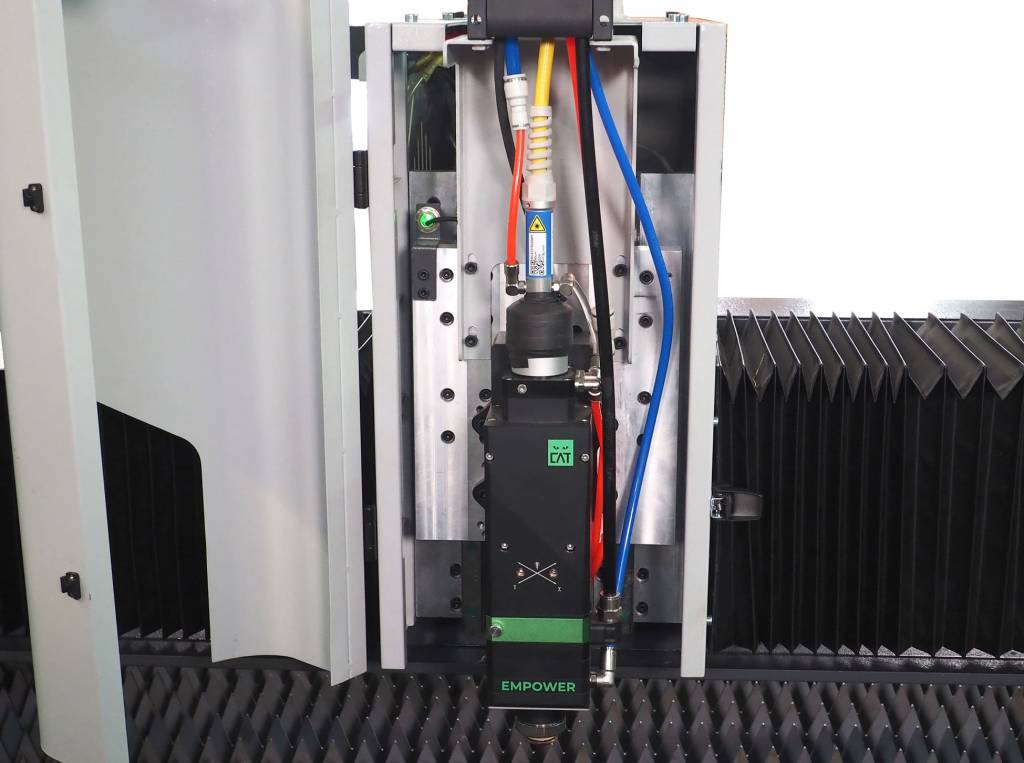

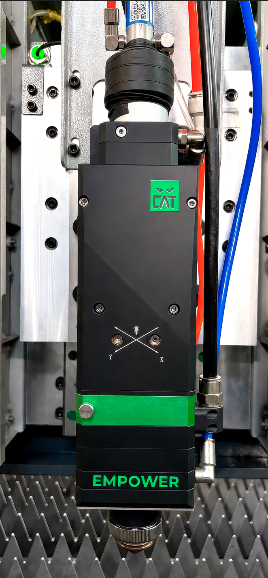

Режущая головка Raytools
Фокусное расстояние определяется и контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла. Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе.

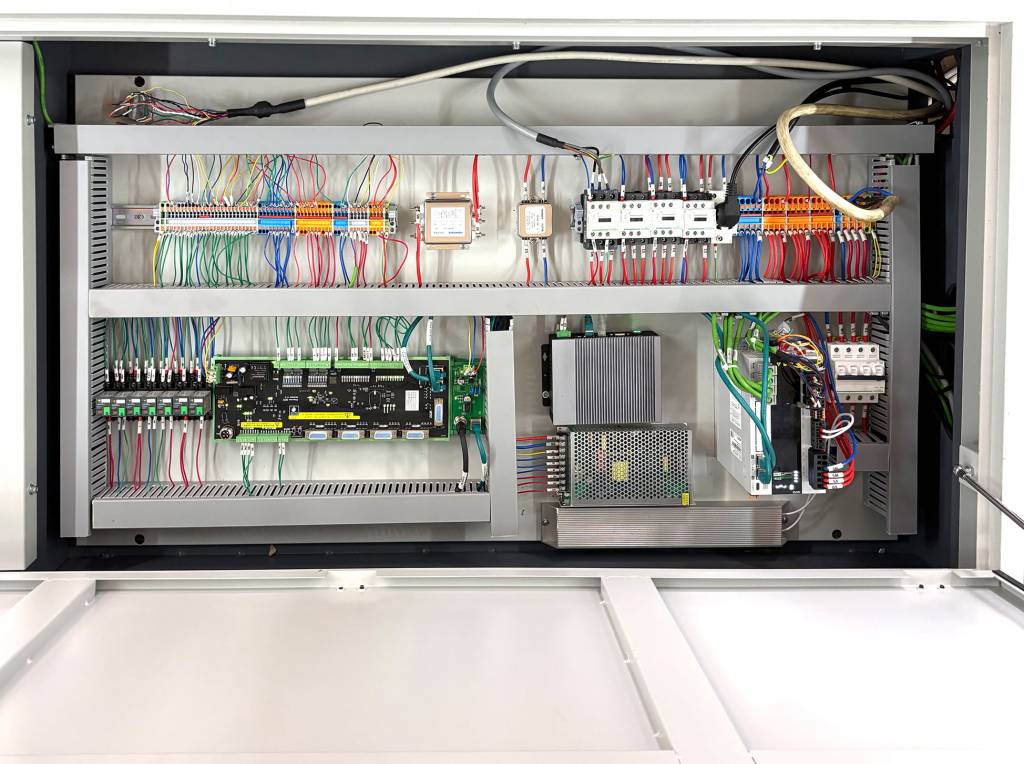

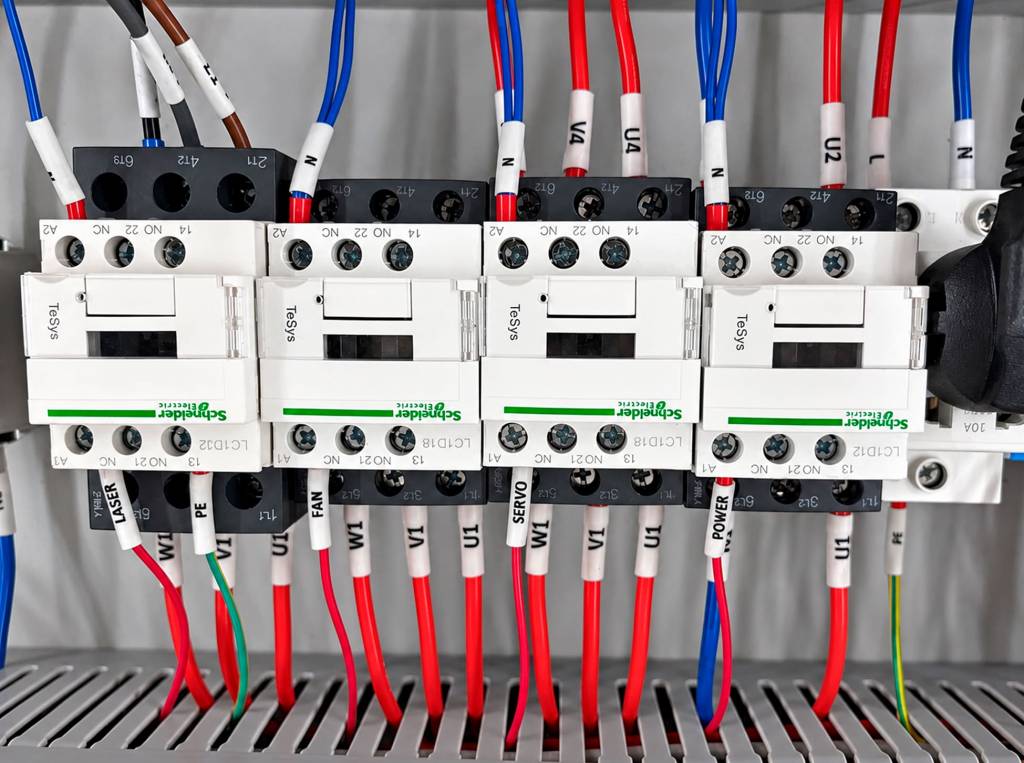

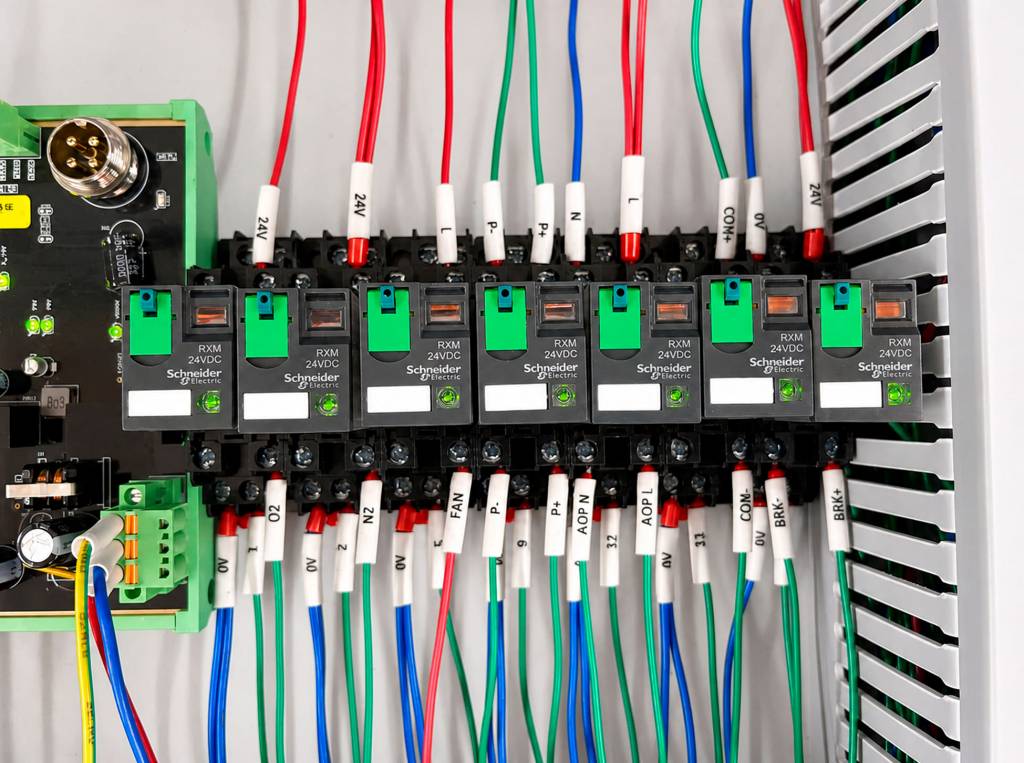

На станке установлены высококачественные и надежные электрокомпоненты.

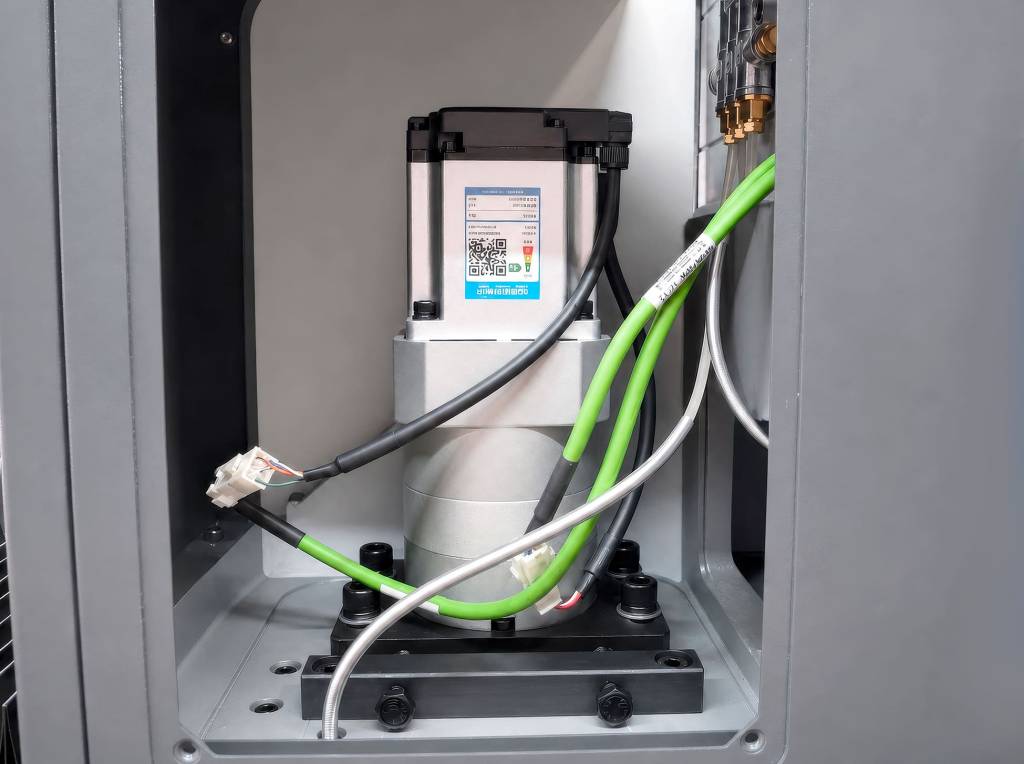

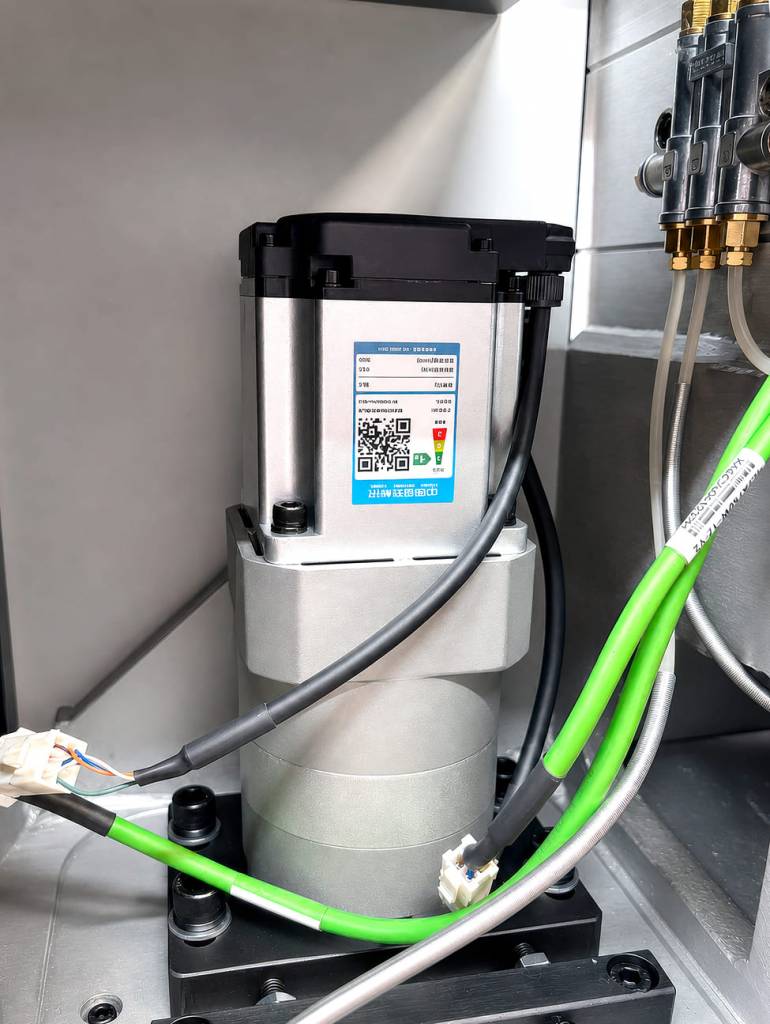

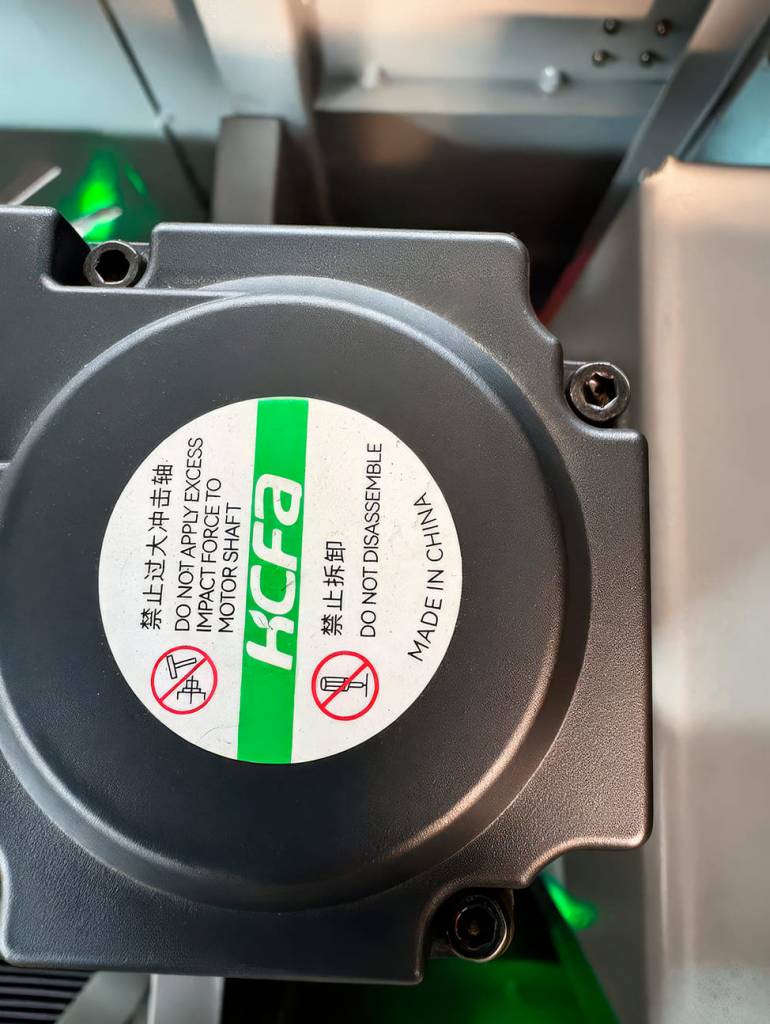

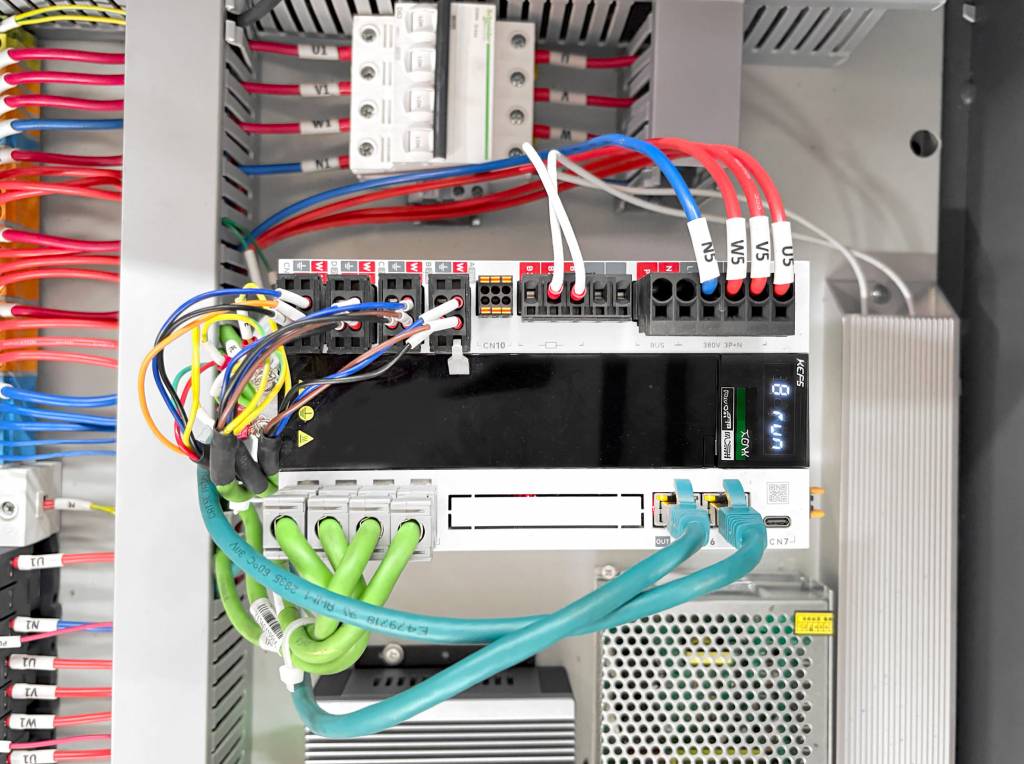

На станке используются серводвигатели бренда HCFA, которые позволяют получить высокую точность позиционирования.

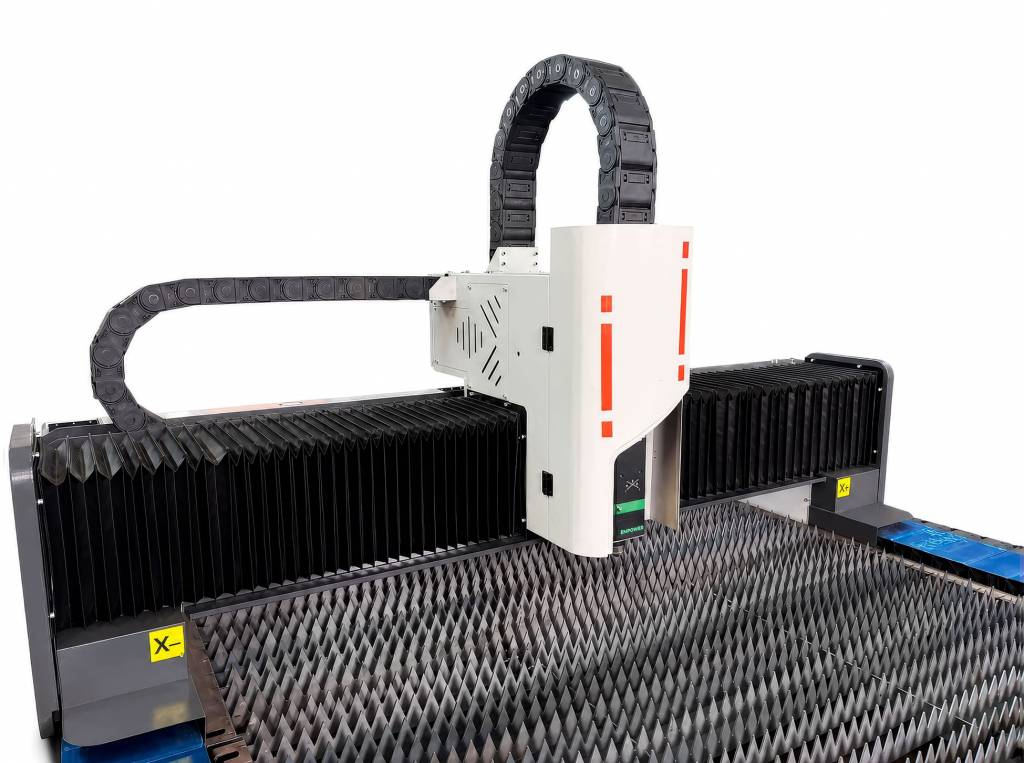

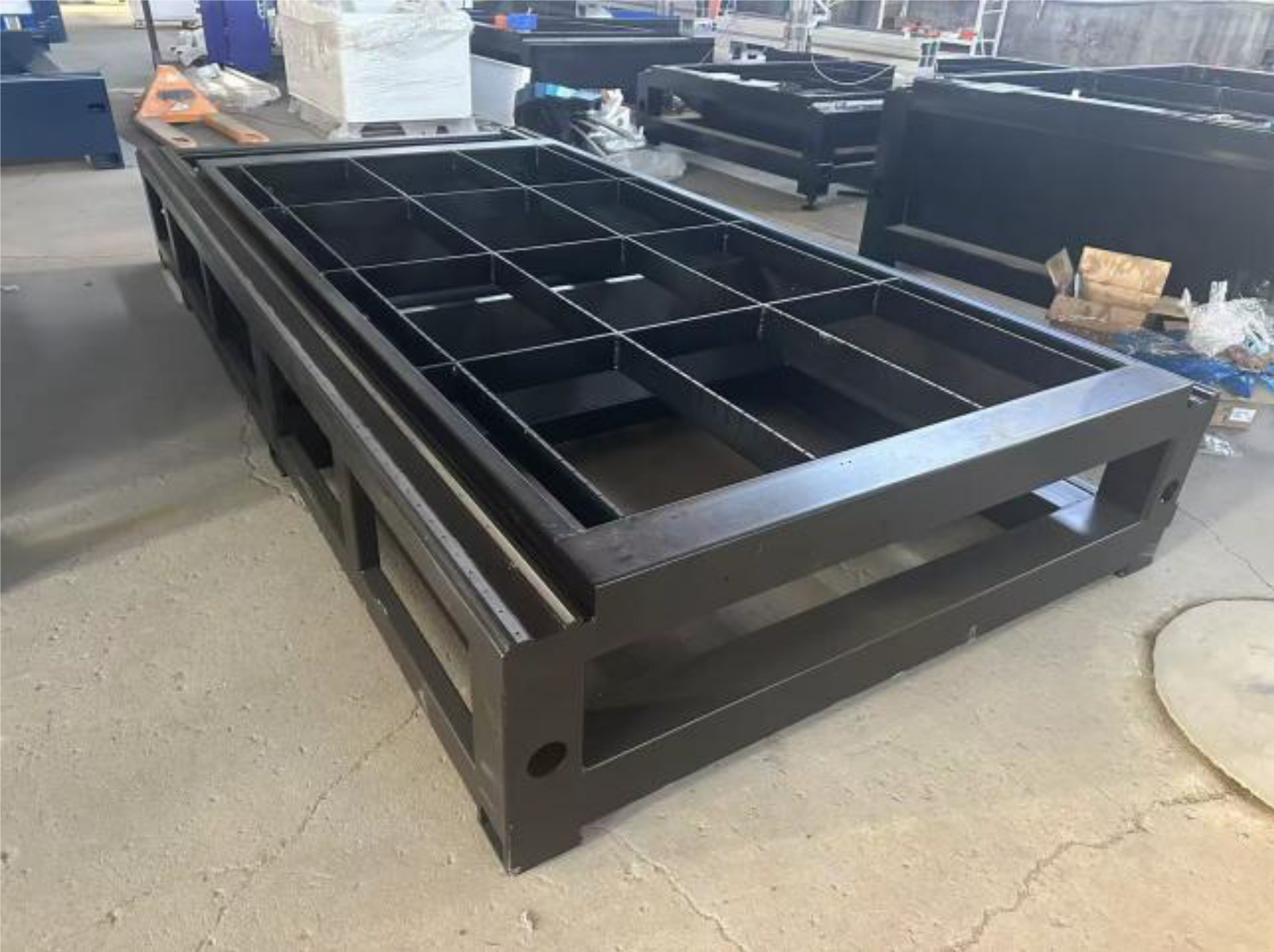

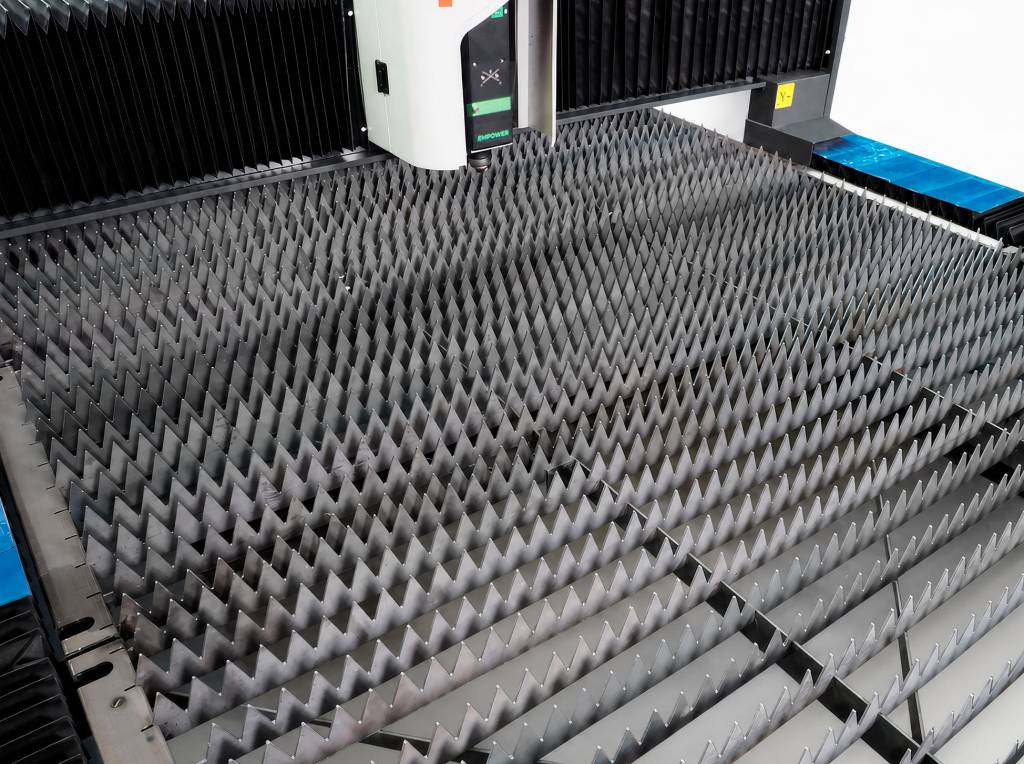

Внутренняя структура станины выполнена из сортового металла, она состоит из множества сварных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле, что обеспечивает высокую стабильность и отсутствие деформации станины по истечению времени.

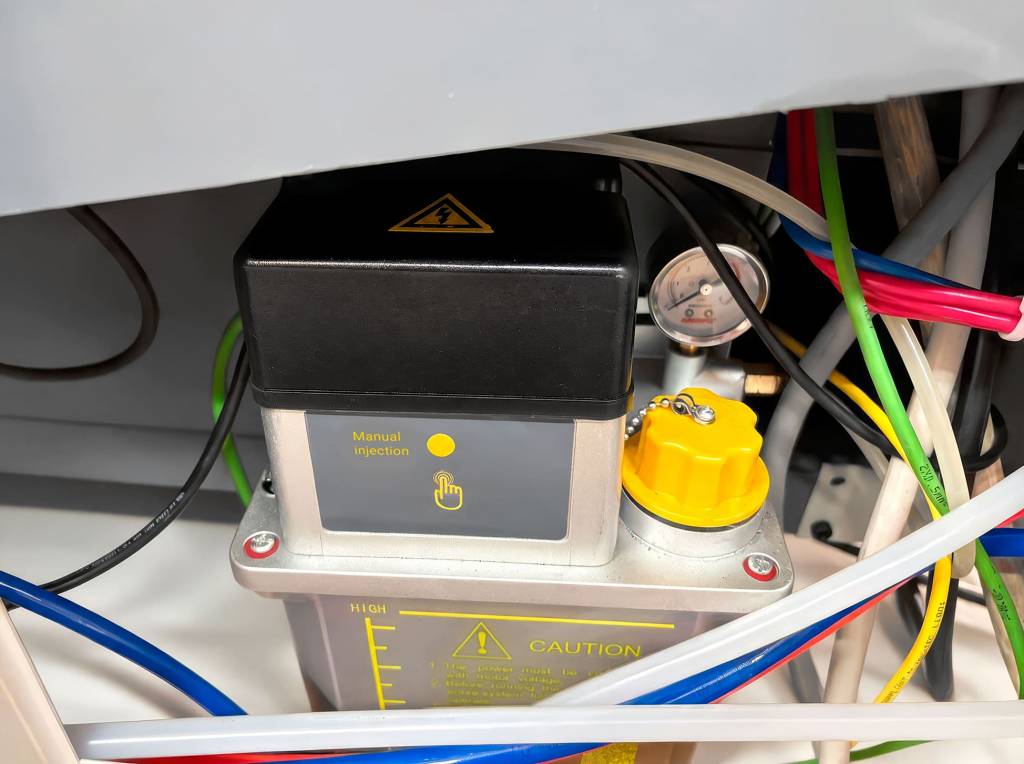

Станок оснащен централизованной автоматической системой подачи смазки, которая используется для смазки направляющих и ШВП, что упрощает обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники.

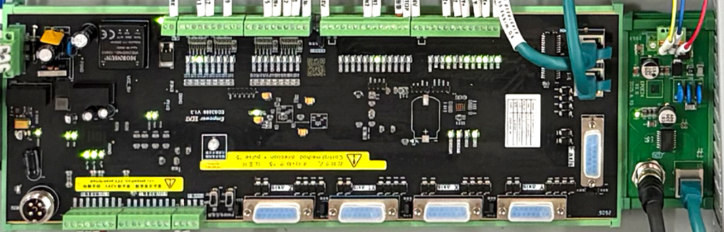

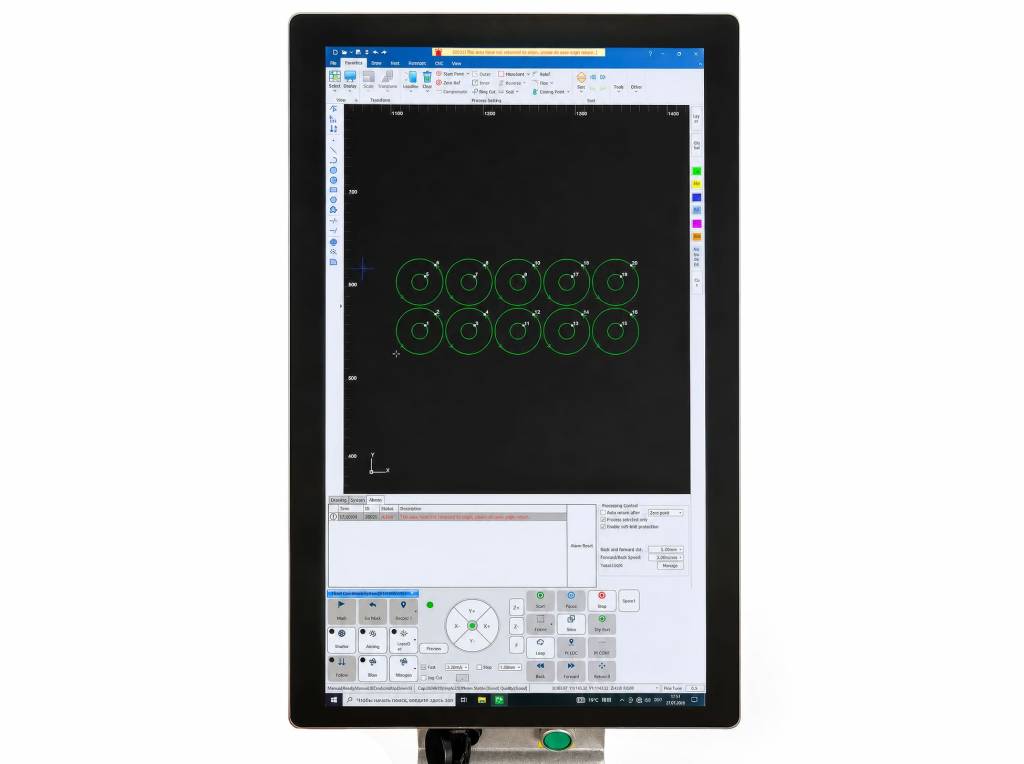

На станке используется программа управления станком XC3000 на русском языке. Данное программное обеспечение представляет собой систему управления, предназначенную для лазерной резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планирование траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки.

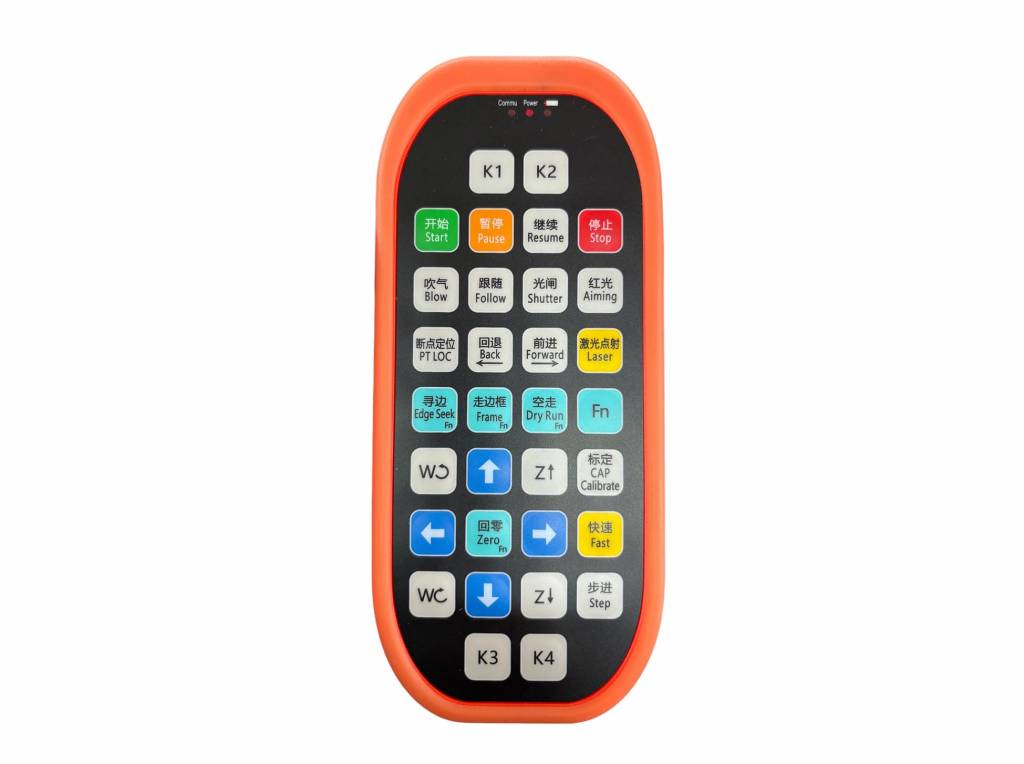

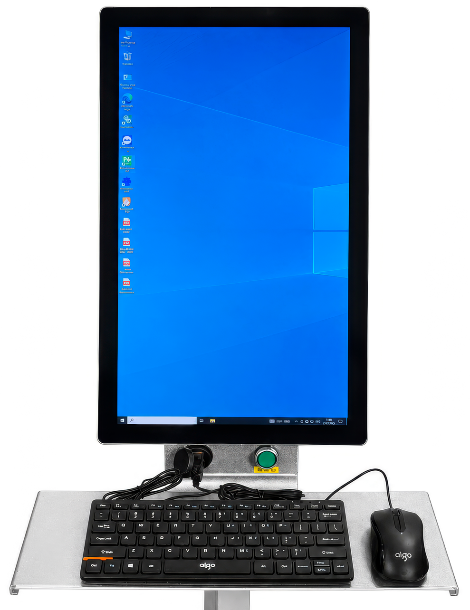

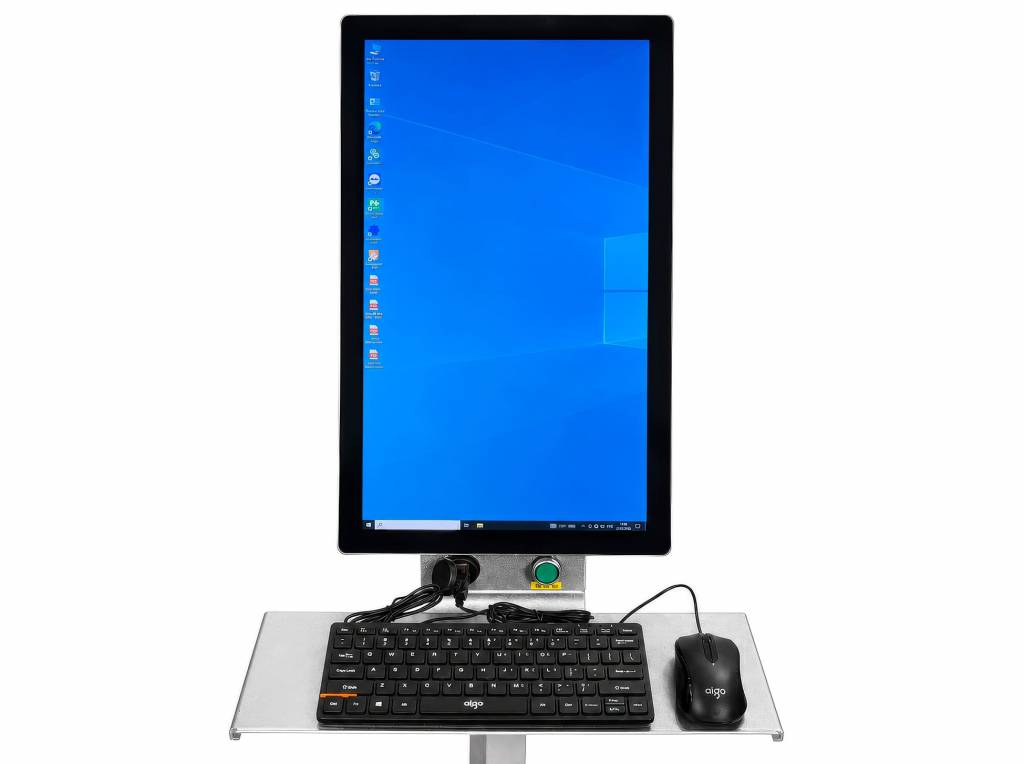

Цветной монитор для управления станком и эргономичный пульт входят в базовую комплектацию станка.

Расходные материалы

Периодичность замены расходных материалов зависит от интенсивности работы, режимов резания и обрабатываемого материала. Усреднённое рекомендованное значение для линз, зеркал и сопел – 2-3 раза в месяц, для керамического корпуса – 1 раз в месяц. Данную информацию считать справочной.

Толщина разрезаемого металла зависит от многих факторов, но, в том числе, и от используемого вспомогательного газа (сжатый воздух, кислород или азот). Источники вспомогательного газа в комплект поставки станка входят. В случае необходимости приобретения компрессоров для резки с использованием сжатого воздуха, просьба обратиться за консультацией к специалистам нашей компании.

Стандартная комплектация:

• Лазерная головка Raytools BS03K-CAT;
• Оптоволоконный источник Raycus 3 кВт (версия CE);
• Серводвигатели HCFA;
• Программа управления станком XC3000 на русском языке;
• Система автоматической смазки;
• Водяной чиллер Hanli;
• Направляющие - ширина 20 мм;
• Пневматические компоненты японской компании SMC;
• Подшипники NSK (Япония);
• Станина с пластинчатой сваркой;
• Стабилизатор напряжения (30 кВА для MLF-3015RS 3000W);
• Вытяжной вентилятор;
• Руководство по эксплуатации на русском языке;
• Набор инструментов.

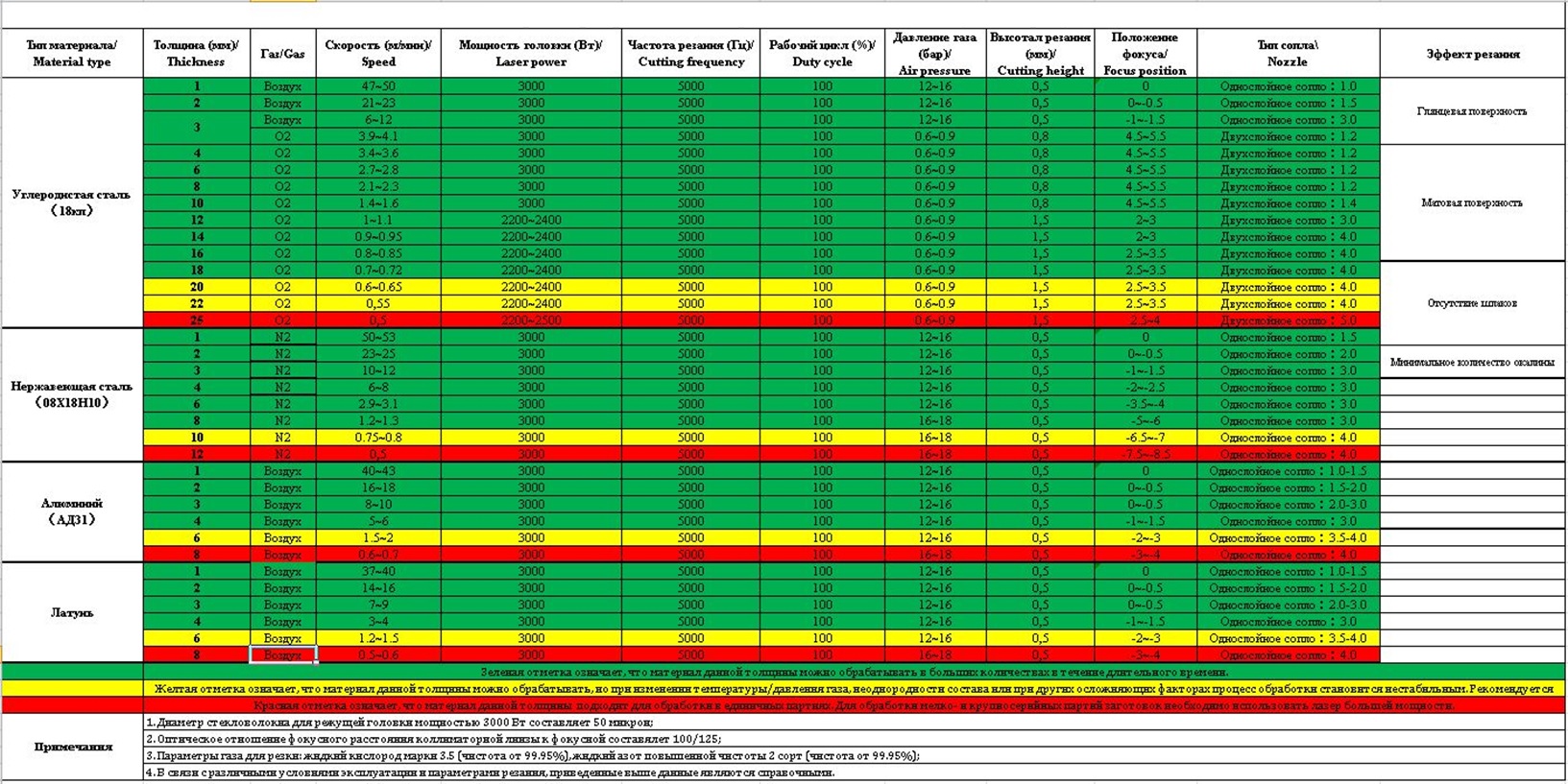

Параметры резания лазера MLF-3015RS 3000W
