пильные полотна к данному станку
Модель | BSM-220F | |||||
---|---|---|---|---|---|---|
Напряжение, В | 380 | |||||
Мощность двигателя, кВт | 1.1 | |||||
Скорость реза, м/мин | 37.5 / 75 | |||||
Размеры ленточного полотна, мм | 2450х27х0,9 | |||||
Резание заготовки под углом, град | 90°/60°/45° | |||||
Режущая способность | ||||||
90°, мм | 220 | 150х150 | 260х150 | |||
60°, мм | 90 | 85х85 | 100х85 | |||
45°, мм | 150 | 145х145 | 150х145 | |||
Высота стола, мм | 1045 | |||||
Размеры станка в упаковке (Д x Ш x В), мм | 1350х580х970 | |||||
Вес (брутто/нетто), кг | 225/195 |

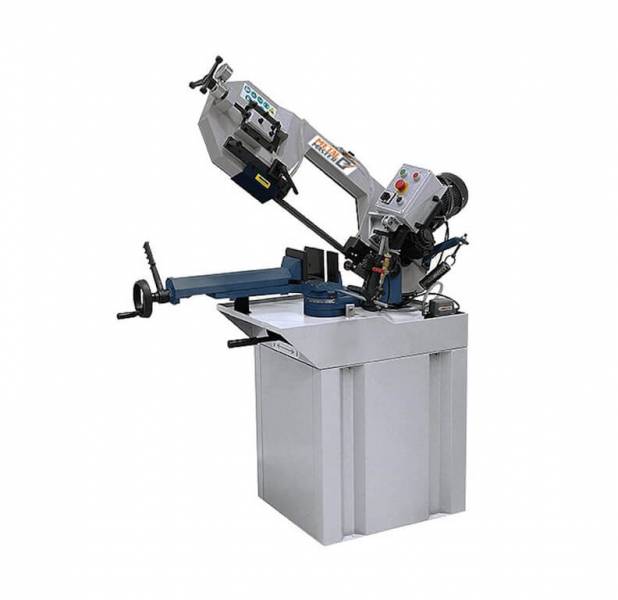

Описание станка Ленточнопильный станок Metal Master BSM-220F
Metal Master BSM-220F – предназначена для эффективного и быстрого распила чёрных (сталь, чугун) и цветных металлов, а также их сплавов и других материалов с полнотелым, полым и профильным сечением. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Максимальная функциональность:
- Станок Metal Master BSM-220F позволяет распиливать заготовки диаметром до 220 мм.
- Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – кольцевое сварное ленточное полотно, размером 2450×27×0,9 мм.
- Рабочая подача пильной рамы осуществляется регулируемым гидравлическим механизмом. Это позволяет точно подобрать режим обработки.
- Данная модель оснащена стационарными тисками с механизмом быстрой фиксации, для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется вручную, вращением маховика и поворотом рычага механизма быстрой фиксации, подача заготовки - также вручную.
- Основание станка изготовлено из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые неизбежно возникают в процессе работы ленточной пилы.
- Направляющие полотна имеют возможность регулирования положения в зависимости от ширины заготовки.
- Привод полотна осуществляется мотор-редуктором с асинхронным двухскоростным двигателем мощностью 1.1 кВт. Он позволяет реализовать две скорости резания 37,5 м/мин (для резки металлопроката различного типоразмера) и 75 м/мин (для резки пластмасс, тонкостенных металлических профилей и т.д.).
- Необходимое охлаждение и смазку полотна обеспечивает система подачи смазочно-охлаждающей жидкости (СОЖ).
- Высокое качество реза и длительный срок службы.
- Максимальная функциональность станка в своем классе.
В стандартную комплектацию станка входят:
- Станок в сборе;
- Биметаллическое ленточное полотно;
- Руководство по эксплуатации.
