пильные полотна к данному станку
Параметр | -45° | 90° | +45° | +60° |
макс диаметр заготовки круглого сечения, мм | 305 | 330 | 305 | 205 |
макс заготовка квадратного сечения, мм | 305х250 | 460х250 | 250 | 205х250 |
двигатель | 400V, 1,5/2,2 kW | |||
скорость движения пилы, м/мин | 40; 80 | |||
Размеры пильного полотна, мм | 27х0,9х3960 | |||
габариты станка (ДхШхВ), мм | 2310x1070x1630 | |||
масса станка, кг | 750/830 |

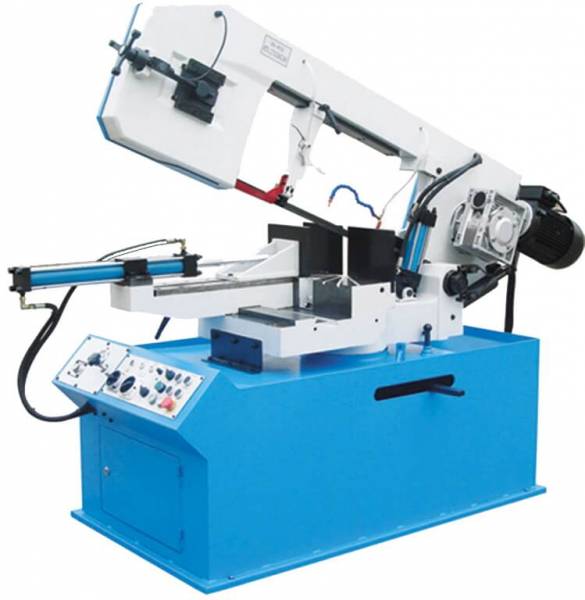

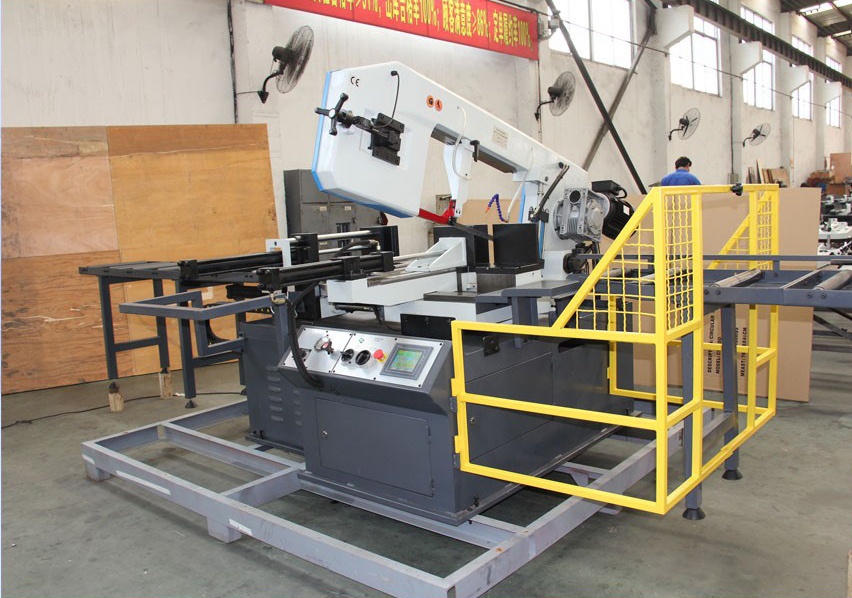

Описание станка Ленточнопильный станок MetalMaster PT-330
Ленточнопильный станок является гидравлически управляемой пилой с подачей материала вручную. Станок используется для нарезания стали, в том числе для нержавеющей и инструментальной стали, а также цветного и легкого металла. Пила имеет конструкцию, предназначенную для использования при многосменном производстве. Несущие элементы изготовлены из чугуна для прочности и гашения ударов и вибраций.
Пильная рама может поворачиваться на 60 градусов вправо и на 45 градусов влево для углового распила. Поворот пилы фиксируется рычагом на тумбе. Ограничение зоны поворота осуществляется съемным упором в форме стержня. Линейка-угломер отражает угол поворота пилы. Тиски имеют пропилы, расположенные напротив стандартных углов поворота.
Тиски размещаются на направляющей, что дает возможность их быстро и легко перемещать с одной стороны на другую и закреплять деталь. Упор механического типа имеет миллиметровую шкалу, закрепляемую на тиски, что снижает усилие при резке на требуемую длину.
Ручной и автоматический режим переключаются кнопками, находящимися на панели управления. Панель управления также содержит кнопки для управления движением пильной рамы, полотна, скорости пилы, ручки управления тисками и усилием зажима, индикаторы и кнопку для аварийной остановки. После нажатия старта станок зажимает детали в тисках, запускает ленточное полотно и опускает пильную раму. По окончании цикла консоль поднимается вверх, ленточное полотно прекращает вращаться, тиски раскрываются и проводятся действия с обработанными деталями.
Ленточнопильный станок имеет механическую систему для натяжения пильного полотна, оснащенную контроллером разрыва. Рабочее положение пильной рамы и высота ее подъема задаются выключателями.
Полотно протягивается в твердосплавных направляющих, которые повышают точность при резке. Кронштейн таких направляющих перемещается по рельсам и фиксирует положение полотна в зависимости от размеров заготовки. Специальная щетка очищается полотно от появляющейся стружки.
Станок имеет съемный экран. Через металлический ящик с фильтром выполняется слив СОЖ, куда собирается стружка.
Базовая комплектация станка содержит рольганг с регулированием по высоте, который может быть установлен по обеим сторонам станка. Перемещение установки происходит за счет монтажных пластин с отверстиями.
центральный>
Спасибо! Ваша заявка отправлена.
-
Иван Кузьма 14.05.2021 в 19:43Какова масса станка?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Масса станка - 750 кг. -
Владимир 26.02.2021 в 22:41Тумба идет в комплекте со станком?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Да, тумба входит в комплект поставки.
