Ленточнопильный станок Metal Master BSM-912B
пильные полотна к данному станку
Модель | BSM-912В | |||
---|---|---|---|---|
Напряжение (В) | 380 | |||
Мощность двигателя (кВт) | 1,1 | |||
Скорость реза (м/мин) | 26/50/73/95 | |||
Размеры ленточного полотна (мм) | 2655х27х0,9 | |||
Резание заготовки под углом (град) | 90°/45° | |||
Режущая способность | ||||
90° (мм) | 229 | 178х305 | ||
45° (мм) | 150 | 127х150 | ||
Размеры станка (Д x Ш x В) (мм) | 1400х500х1000 | |||
Размеры станка в упаковке (Д x Ш x В) (мм) | 1540х590х1150 | |||
Вес (брутто/нетто) (кг) | 252/190 |

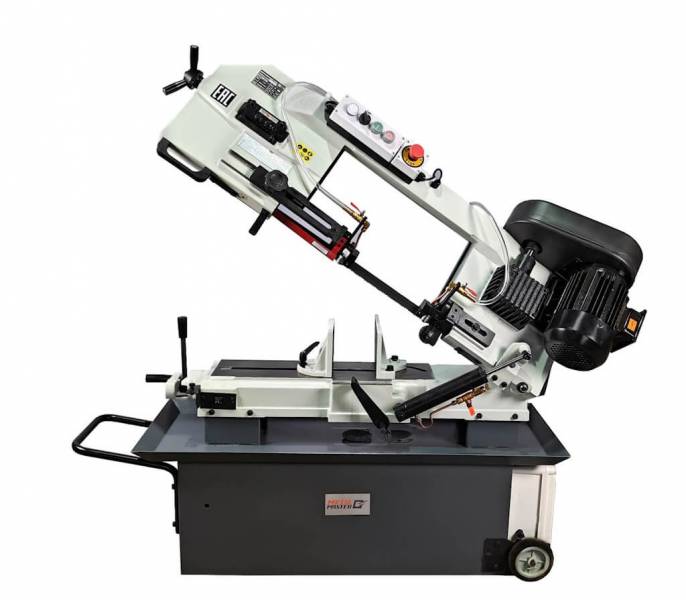

Описание станка Ленточнопильный станок Metal Master BSM-912B
Ленточнопильный станок Metal Master BSM-912B предназначен для эффективного и быстрого распила чёрных (сталь, чугун) и цветных металлов, а также их сплавов и других материалов с целиковым, полым и профильным сечением.
Описание станка:
- Станина станка представляет жесткую и прочную конструкцию, сваренную из стального листа;
- Рабочий стол и пильная рама отлиты из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые возникают в процессе работы ленточной пилы.

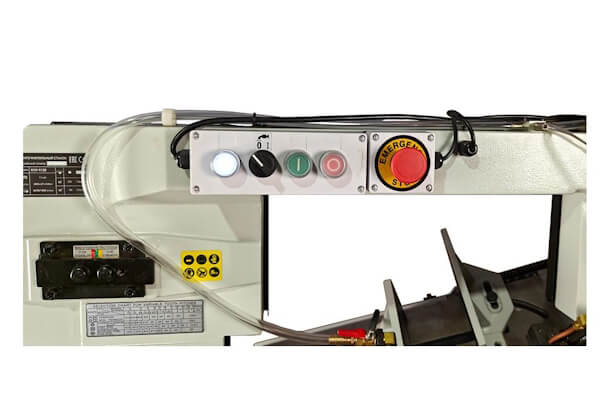

На панели пульта расположены механические кнопки управления станком. С помощью пульта управления осуществляются: запуск помпы СОЖ, запуск и остановка вращения ленточнопильного полотна. Также, на пульте оператора расположена кнопка аварийного выключения.

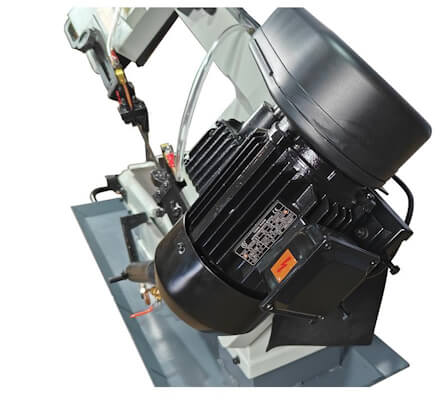

Станок оснащён мощным и надежным двигателем, мощностью 1,1 кВт.

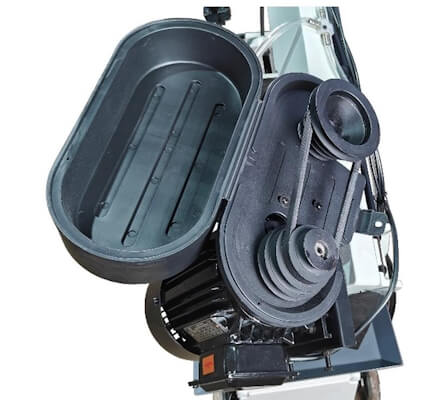

Станок Metal Master BSM‒912B имеет 4 скорости вращения ленточного полотна: 26/50/73/95 м/мин. Скорость меняется перекидыванием ремней.
Ленточнопильный станок Metal Master BSM‒912B имеет возможность поворота тисков на угол 45 градусов.

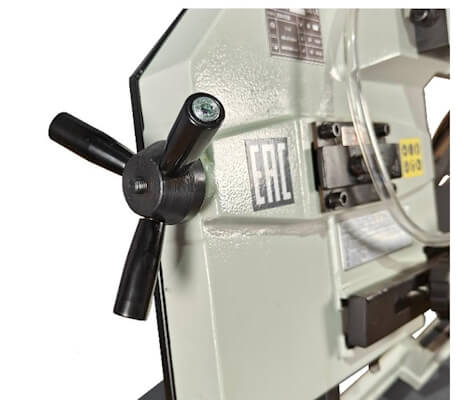

Винт натяжения полотна позволяет контролировать правильное натяжение для обеспечения стабильного реза и продления срока службы самого полотна.

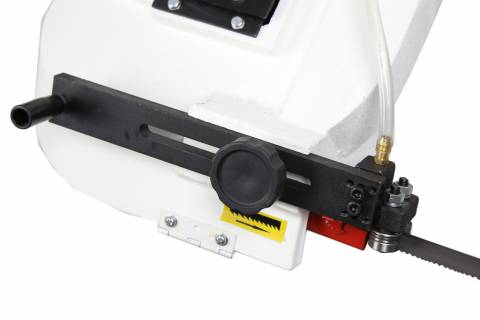

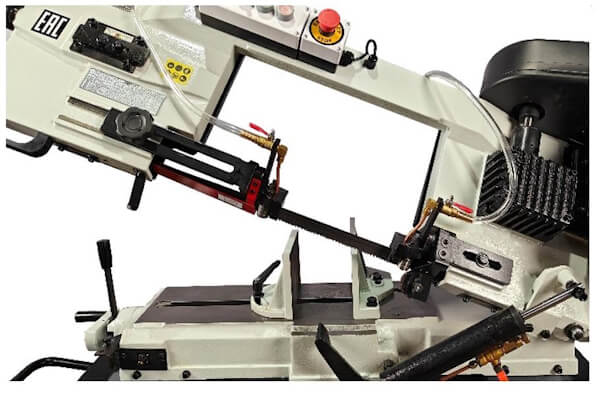

Перпендикулярность пильного полотна обеспечивается за счет направляющих. Вылет можно изменять под размеры заготовки.

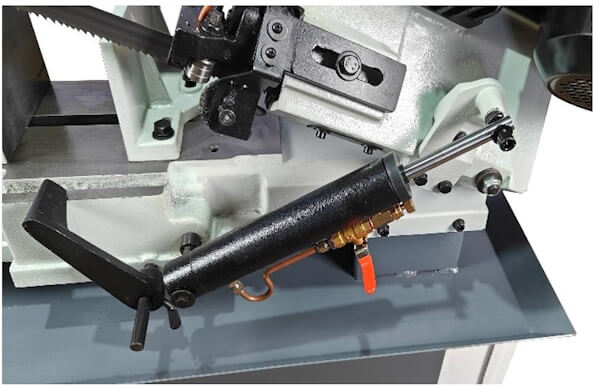

Пильная рама поднимается вручную, а опускается за счет гидроразгрузки. Скорость опускания регулируется с помощью вентиля, расположенного на гидроцилиндре.

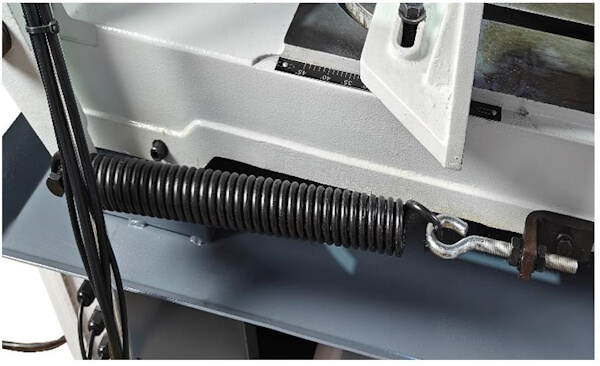

Легкость подъема рамы обеспечена за счет компенсирующей пружины.
Боковой упор позволяет быстро выставить заготовку на нужный размер и получать детали с высокой степенью повторяемости.

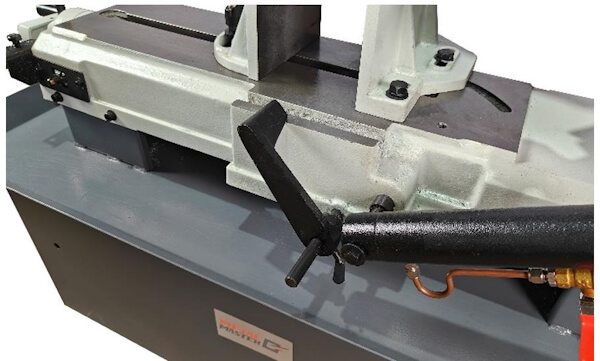

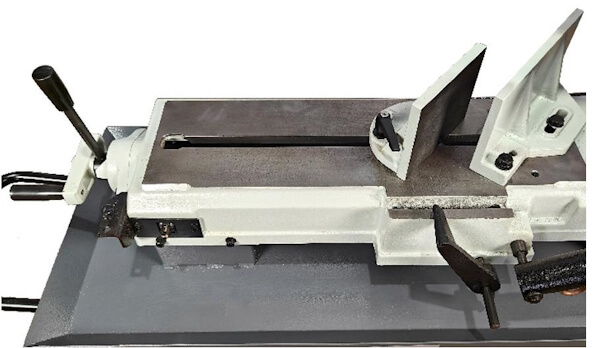

За надежное закрепление заготовки на станке отвечают тиски. Они приводятся в движение маховиком и надежно фиксируются.

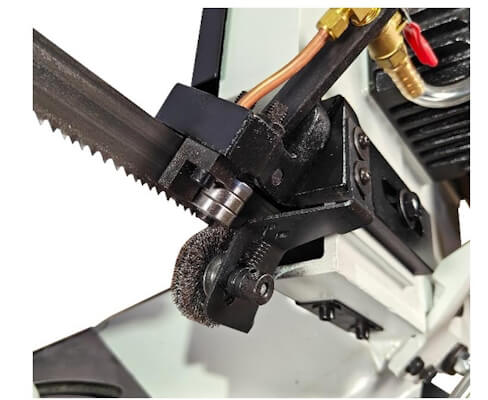

Специальная кордщетка для съема стружки улучшает условия работы полотна и продляет срок его службы.

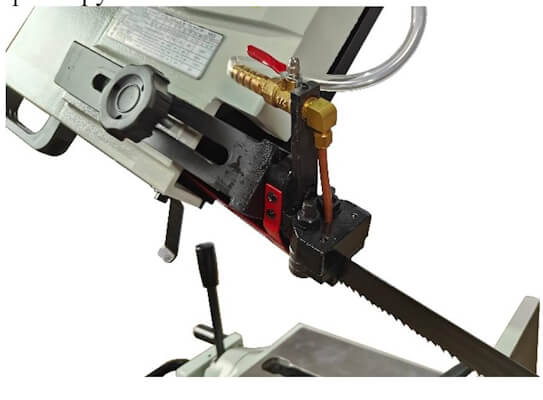

Станок оснащен системой подачи СОЖ через кран в две точки: непосредственно в зону резания и на кордщетку для очистки от металлической стружки.

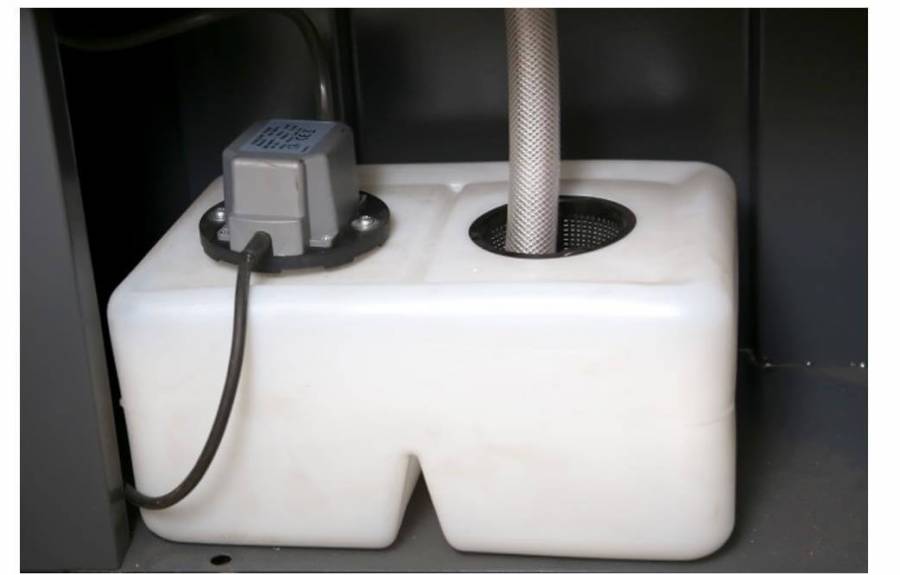

Емкость для подачи СОЖ удобно расположена и оснащена функцией раздельного регулирования расхода охлаждающей жидкости для каждой точки подачи.
Максимальная функциональность:

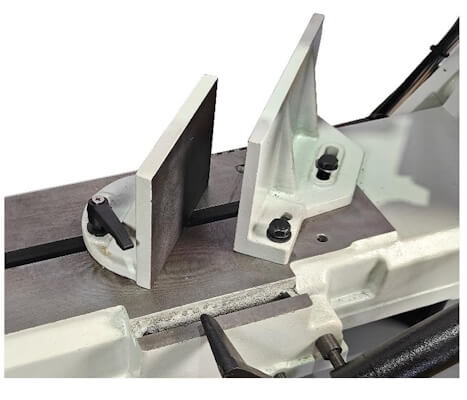

- Для получения наклонных разрезов используются поворотные губки тисков (поворот на угол до 45º);
- Быстрозажимные тиски обеспечивают надежную фиксацию заготовки;
- Станок оснащен стабилизаторами пильного полотна с твердосплавными направляющими и подшипниками;
- Специальные колеса позволяют с легкостью перемещать ленточную пилу по производственному участку;
- Станок оборудован гидроцилиндром подачи, который позволяет подстраивать скорость опускания пильной рамы в зависимости от толщины заготовки;
- Надежный и мощный двигатель 1,1 кВт позволяет реализовать четыре скорости резания 26, 50, 73, 95 м/мин, что обеспечивает возможность подбора требуемого режима обработки в зависимости от геометрии обрабатываемой заготовки и материала, из которого она изготовлена;
- На станке установлена система подачи смазочно-охлаждающей жидкости (СОЖ);
- С помощью колесиков и рукоятки, установленных на тумбе, станок можно с легкостью перемещать по производственному помещению.
В стандартную комплектацию станка входят:
- Система подвода СОЖ;
- Регулируемый концевой упор;
- Биметаллическое ленточное полотно;
- Инструкция.
Спасибо! Ваша заявка отправлена.
-
Иван Смирнов 02.07.2021 в 11:33Тяжелый станок?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Масса станка - 190 кг. -
Вячеслав Сафонов 06.03.2021 в 18:02Каким образом регулируется скорость опускания рамы?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Скорость опускания регулируется за счет гидроцилиндров подач.
