Ленточнопильный станок Metal Master BSG 220

Сейчас этот товар смотрят 1 человек
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • sale
Ленточнопильные станки, Metal Master BSG-220
343 914 руб.
378 314 руб.
Связаться с нами:
Купить со скидкойПОЛУЧИТЬ КП
Скидка34 400 руб
Вы можете приобрести
пильные полотна к данному станку
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal Master BSG-220
  • Ленточнопильные станки, Metal MasterBSG-220
  • Ленточнопильные станки, Metal MasterBSG-220
  • Ленточнопильные станки, Metal MasterBSG-220
  • Ленточнопильные станки, Metal MasterBSG-220
  • Ленточнопильные станки, Metal MasterBSG-220
Технические характеристики
МодельBSG-220
Напряжение (В)380
Мощность двигателя (кВт)1,1
Скорость реза (м/мин)45/90
Размеры ленточного полотна (мм)2480х27х0,9
Резание заготовки под углом (град)90°/60°/45°
Режущая способность
90° (мм)

Диаметр круглой заготовки

225

Диаметр прямоугольной заготовки

150х235
60° (мм)90120х90
45° (мм)155210х155
Размеры станка (Д x Ш x В) (мм)1360х580х900
Размеры станка в упаковке (Д x Ш x В) (мм)1500х600х1700
Вес (брутто/нетто) (кг)200/185
Видеообзор
Видеообзор станка
Описание

Описание станка Ленточнопильный станок Metal Master BSG 220

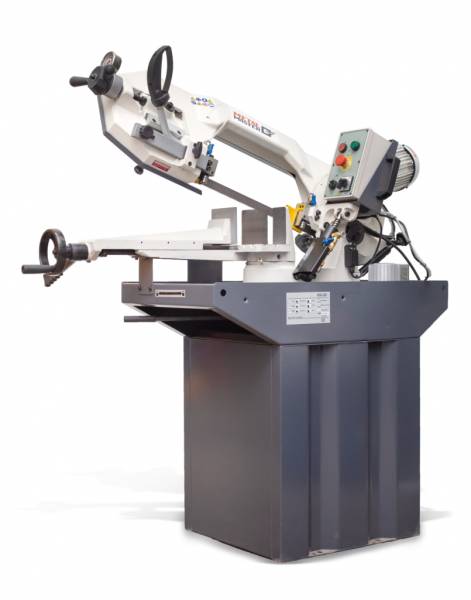

Metal Master BSG-220 – это ручной ленточнопильный станок на европейском типе тумбы, что обеспечивает его высокую жесткость и удобство при распиле заготовок большого диаметра. Предназначен станок для распила заготовок круглого и прямоугольного сечений. Макс. диаметр заготовки при 90 градусов составляет 225 мм, прямоугольник 150х235 мм.

Стандартная комплектация:

  • Биметаллическое полотно из стали М42;
  • Тензометр;
  • Регулируемый концевой упор;
  • Гидравлическая система опускания пильной рамы;
  • Двухточечная система подачи СОЖ
  • Датчик закрытия крышки;
  • Быстрозажимные тиски;
  • Боковой упор.

Особенности Metal Master BSG-220:

Высокая степень автоматизации

  • Возможность автоматической рабочей подачи пильной рамы, которая осуществляется регулируемым гидравлическим механизмом. Это позволяет точно подобрать режим обработки.

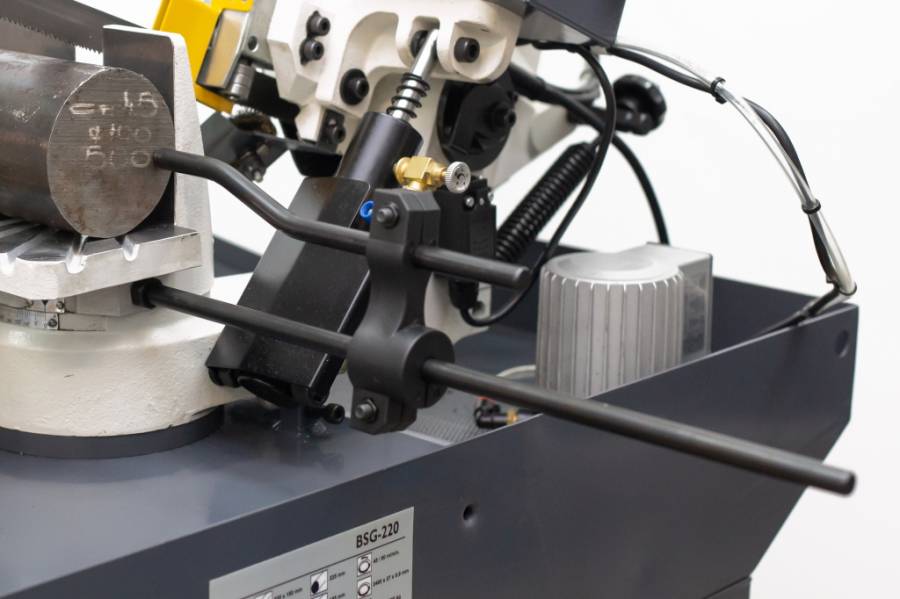

  • Регулируемый концевой упор, ограничивающий ход движения пильной рамы.
  • Концевой выключатель, отключающий движение ленточного полотна в момент достижения конечной точки обработки.
  • Быстрозажимные тиски.

Высокое качество реза и длительный срок службы

  • Натяжение ленточнопильного полотна на станке осуществляется с помощью тензометра, что позволяет сократить время наладки.
  • Работа с постоянным натяжением, соответствующим рекомендациям производителя оборудования и инструмента, обеспечивает высокое качество реза и длительный срок службы инструмента.
  • Направляющие ленточнопильного полотна с блоком из 6 подшипников позволяют сократить до минимума отклонения инструмента при распиловке сплошных заготовок и заготовок из труднообрабатываемых материалов.
  • Направляющие имеют возможность регулирования положения в зависимости от ширины заготовки.
  • Станина станка отлита из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые неизбежно возникают в процессе работы ленточной пилы.

Максимальная функциональность станка в своем классе

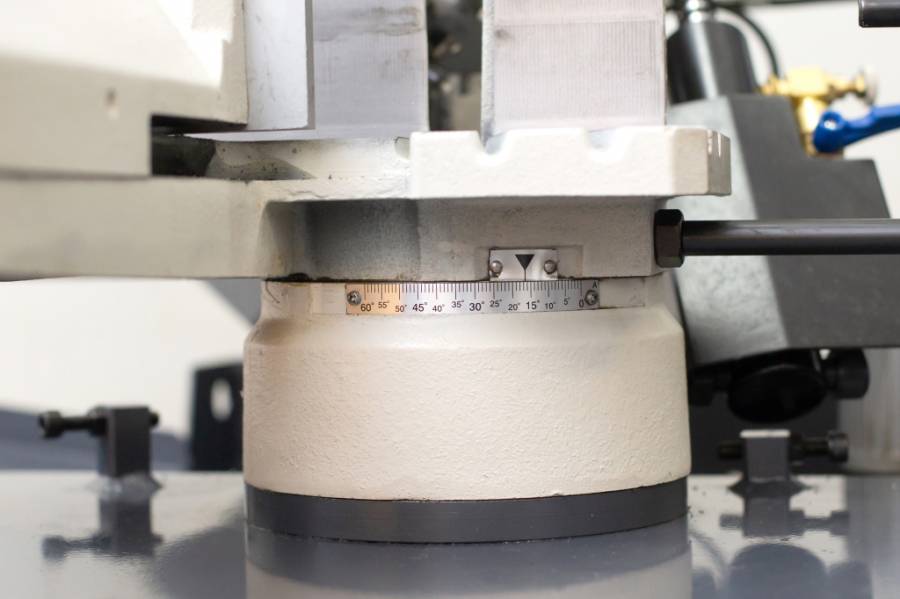

  • Для получения наклонных разрезов используется поворотная пильная рама (поворот на угол до 60 градусов), а для резки заготовки под определенным углом - поворотный стол (5 углов поворота в диапазоне от 0 до 60 градусов).
  • Привод движения резания осуществляется за счет 1,1 кВт мотор редуктора. Он позволяет реализовать две скорости резания 45 м/мин (для резки металлопроката различного типоразмера) и 90 м/мин (для резки пластмасс, тонкостенных металлических профилей и т.д.).
  • Необходимое охлаждение, смазку и отвод стружки обеспечивает система подачи смазочно-охлаждающей жидкости (СОЖ), с раздельной регулировкой напора для каждой из двух используемых форсунок, а также с возможностью изменения места подачи СОЖ.

Ленточнопильный станок Metal Master BSG-220

Metal Master BSG 220 имеет возможность поворота пильной рамы на угол 60 градусов вправо. Макс. диаметр заготовки при 60 градусах составляет 90 мм, прямоугольник 120х90 мм. А макс. диаметр заготовки при 45 градусах составляет 155 мм, прямоугольник 210х155 мм.

Ленточнопильный станок Metal Master BSG-220

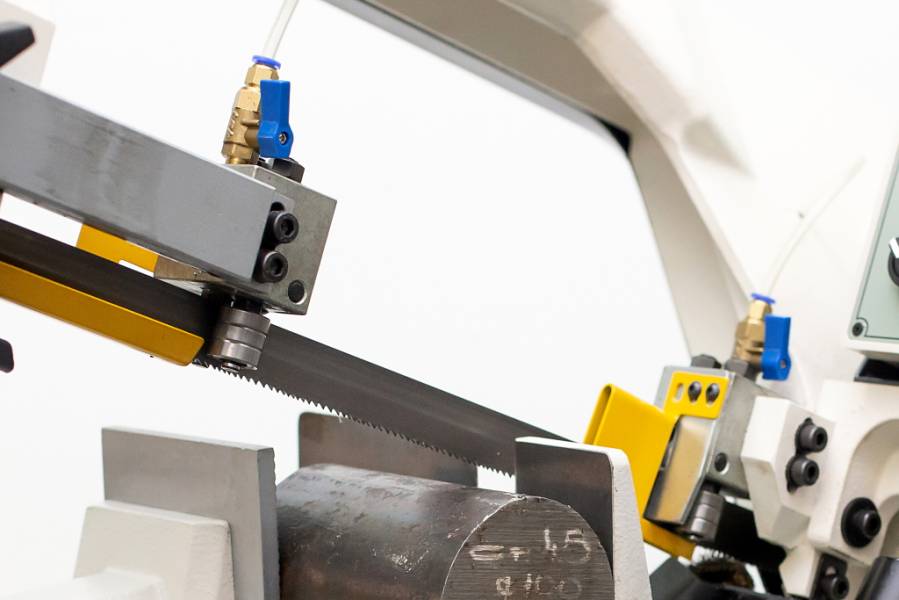

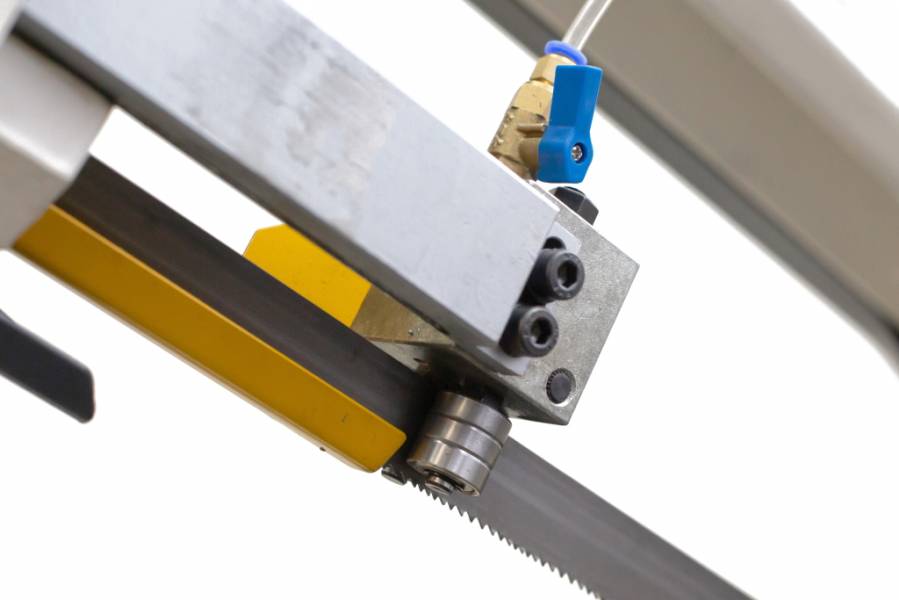

Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены по 6 подшипников. Вылет направляющих можно изменять под размеры заготовки.

Ленточнопильный станок Metal Master BSG-220

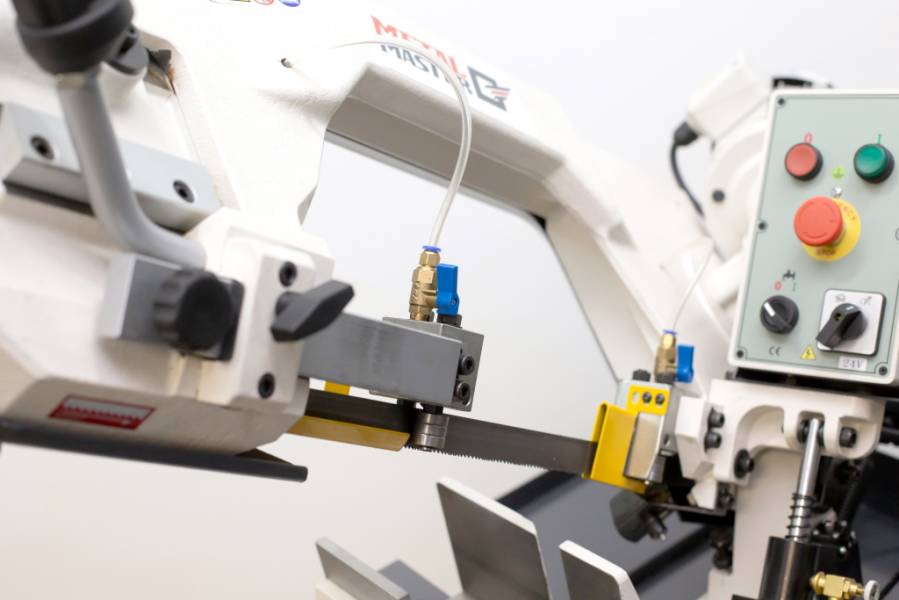

Станок оснащен двухточечной системой подачи СОЖ. В первой точке СОЖ подает для охлаждения зоны резания и смазки заготовки, во второй точке СОЖ вымывает стружку

Ленточнопильный станок Metal Master BSG-220

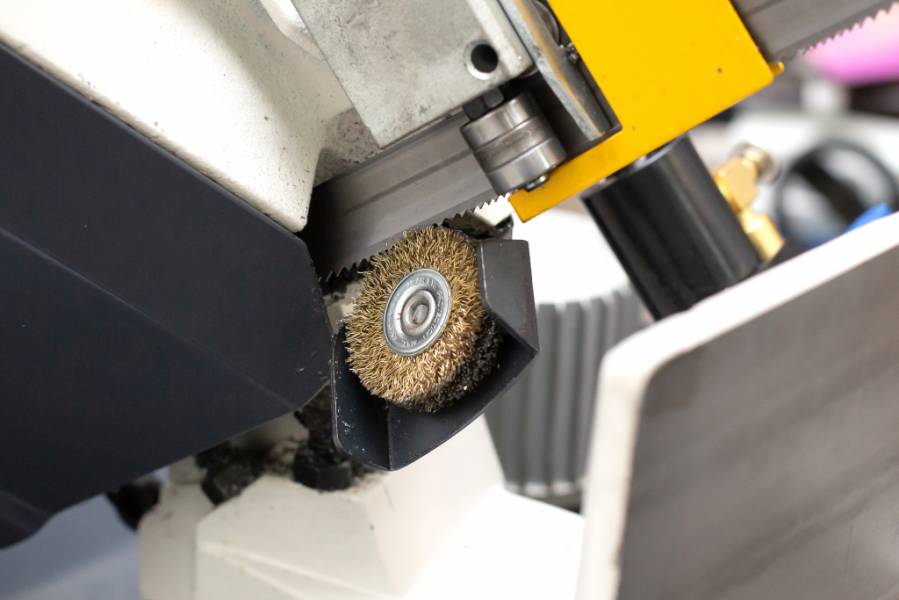

В помощь СОЖ идет корт-щетка, которая вычищает налипшую стружку.

Ленточнопильный станок Metal Master BSG-220

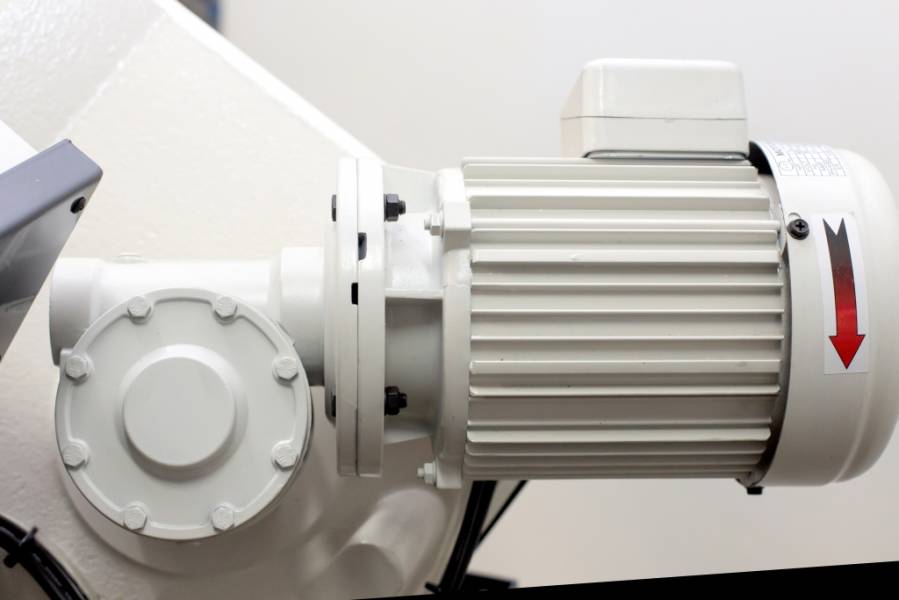

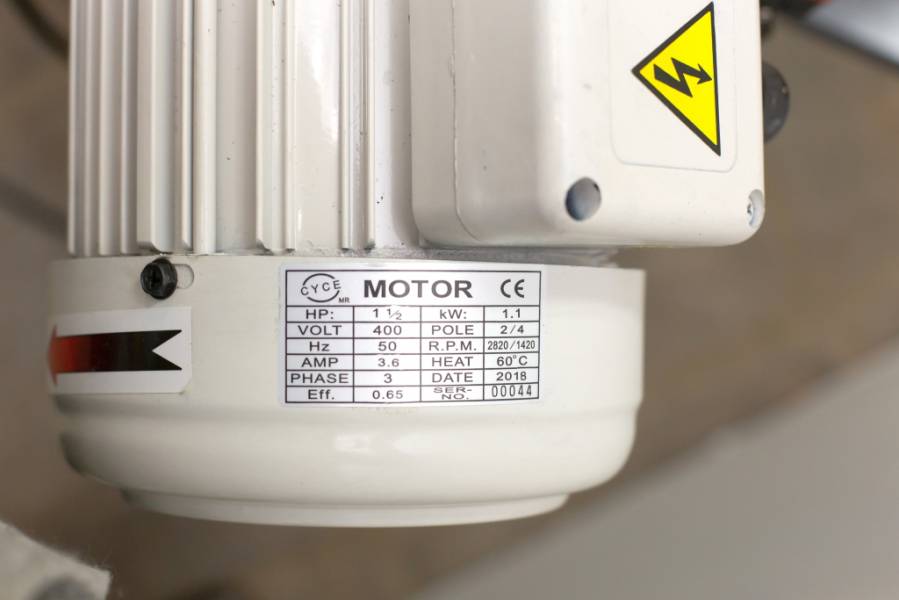

Ленточное полотно, в ходящее в базовую комплектацию станка ММ BSG 220, как любой другой ленточной пилы компании ММ, приводится в движение с помощью мотор-редуктора. Мотор-редуктор работает в двух диапазонах скоростей 45 и 90 м/мин. Чтобы вращать большое полотно, а высота его составляет 27 мм, а длина 2480 мм, установлен асинхронный трехфазный электродвигатель мощностью 1,1 кВт

Ленточнопильный станок Metal Master BSG-220

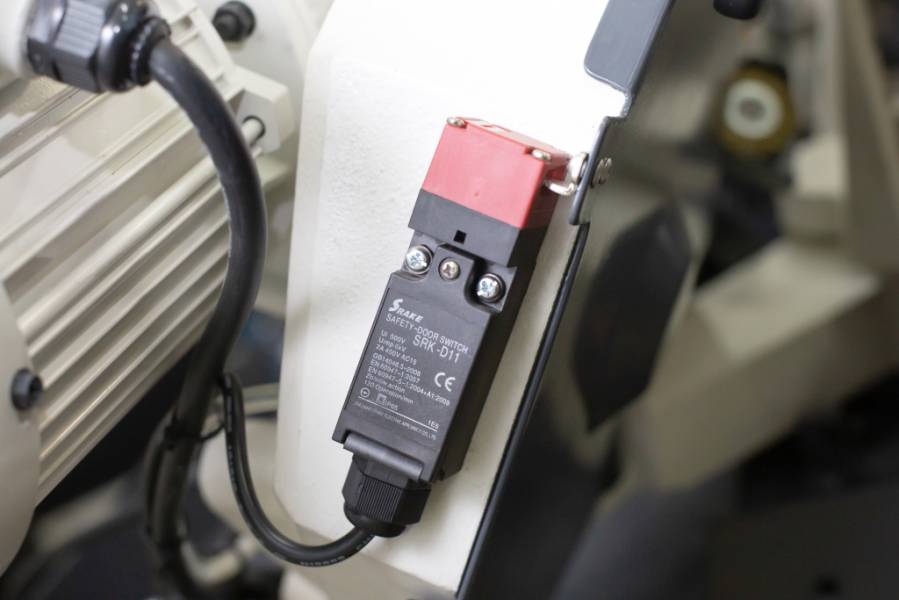

Для безопасности замены полотна предусмотрен датчик закрытия крышки, который не даст запустить станок при смене полотна

Ленточнопильный станок Metal Master BSG-220

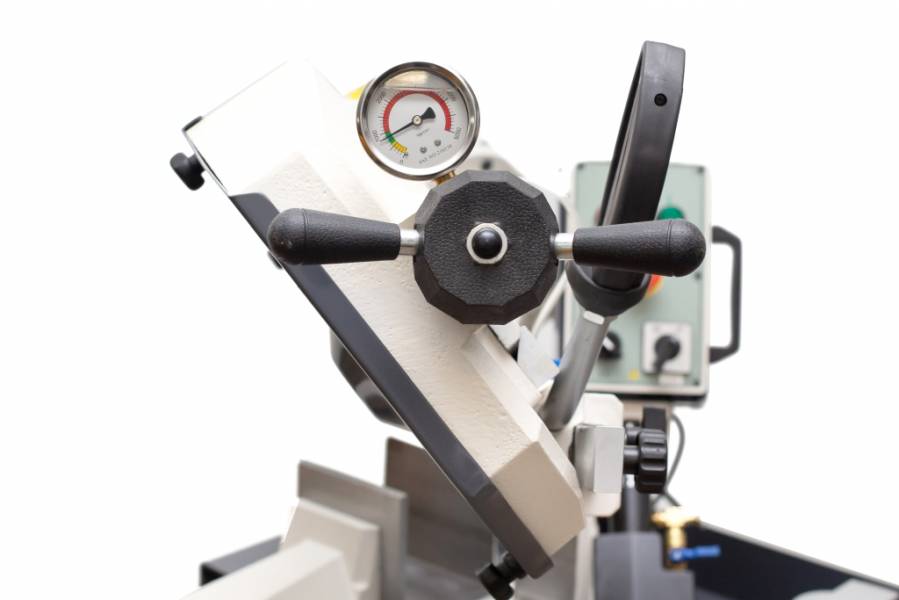

Полотно натягивается вручную. Усилие натяга определяется по тензометру входящему в базовую комплектацию станка.

Ленточнопильный станок Metal Master BSG-220

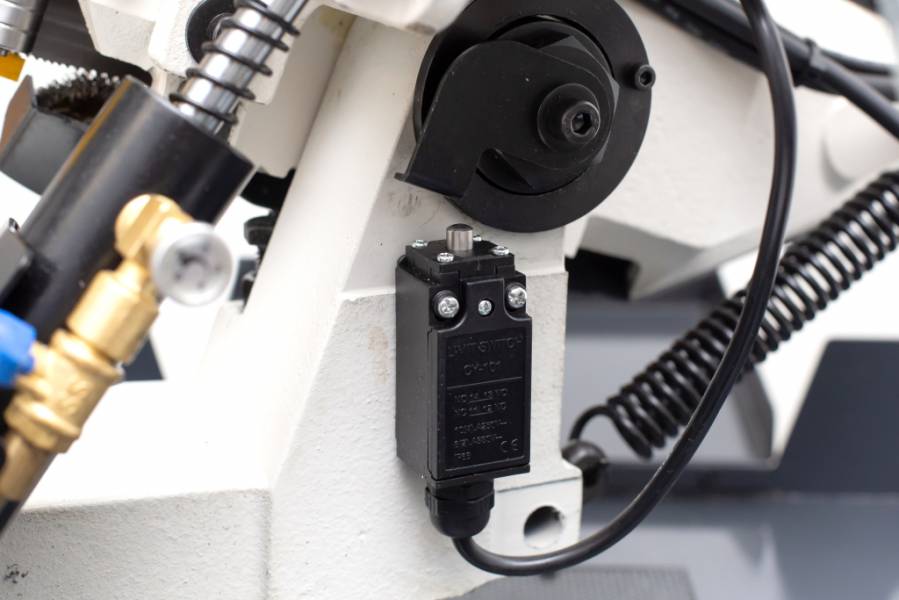

По окончании распила станок выключается благодаря концевому выключателю

Ленточнопильный станок Metal Master BSG-220

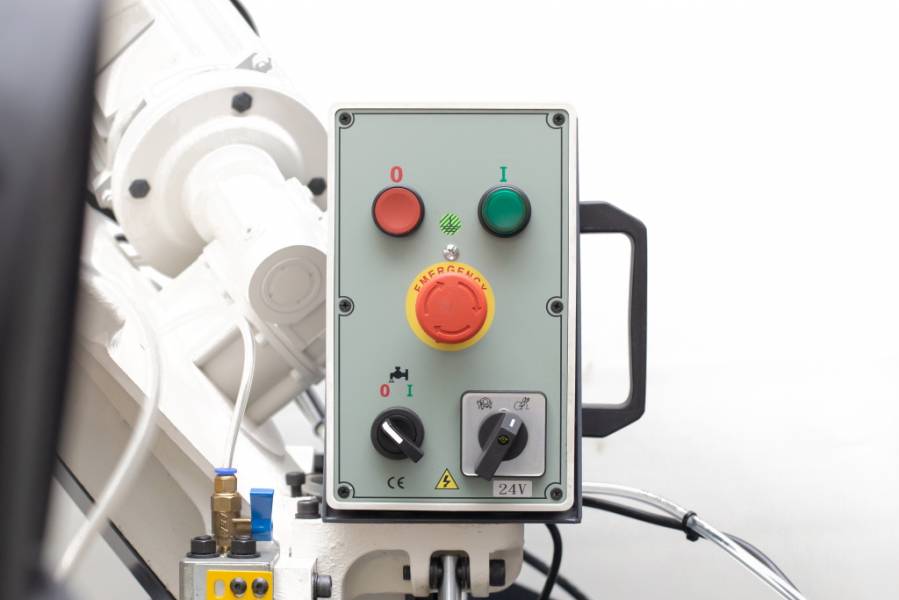

Особенностью серии ММ BSG является, то что пульты вынесены на отдельную панель. Что обеспечивает удобную эргономику станков. На пульте оператора установлены: кнопки включения и выключения станка, красная грибковидная кнопка

Ленточнопильный станок Metal Master BSG-220

Пильная рама поднимается вручную, а опускается за счет гидроразгрузки. Скорость опускания регулируется с помощью вентиля, расположенном на гидроцилиндре. Легкость подъема рамы обеспечена за счет компенсирующей пружины, расположенной в тыловой части пильной рамы

Ленточнопильный станок Metal Master BSG-220

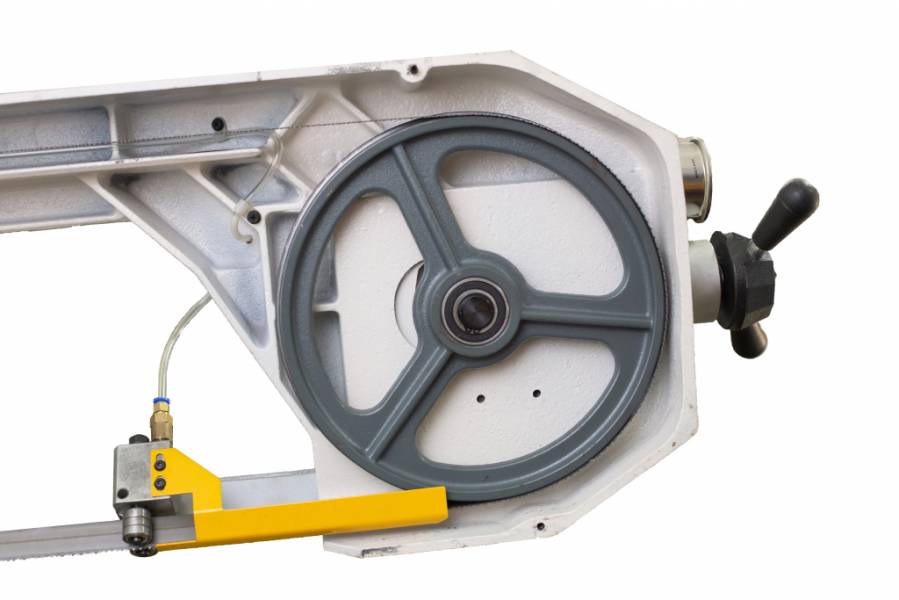

Диаметр шкивов ленточной пилы составляет 290 мм

Ленточнопильный станок Metal Master BSG-220

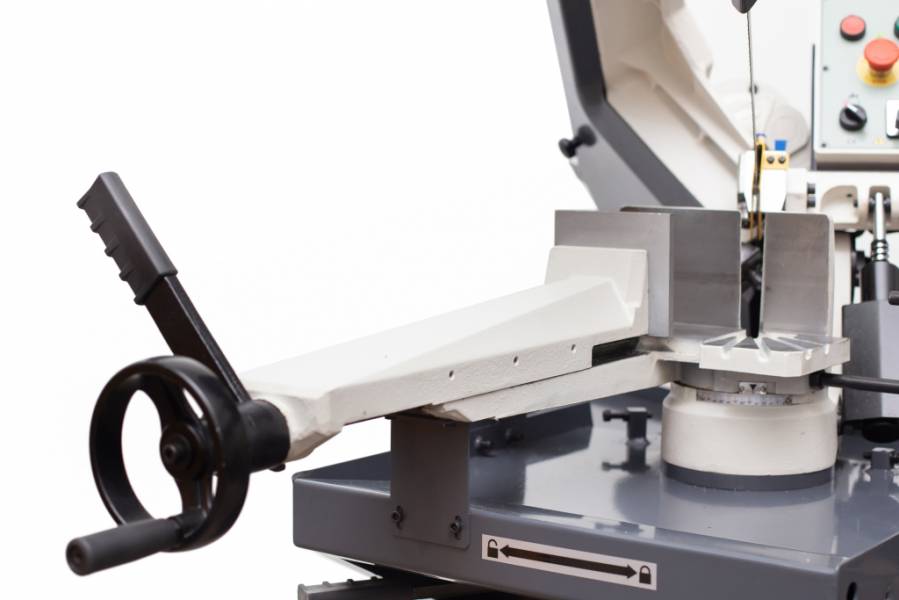

За надежное закрепление заготовки на станке отвечают тиски. Они приводятся в движение маховиком и надежно фиксируются данной рукояткой. Губку тисков имеет рифленую поверхность, что препятствует самопроизвольному смещению заготовки при распиле

Приобрести пильные полотна к данному станку
Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию на Ваш Email или телефон! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master BSG-220
  • Александр Юрьевич Жуков 20.12.2022 в 13:31
    Добрый день, покупали 2 года назад данный станок. показал себя хорошо. Без каких либо проблем. Планируем заказать более мощнее.Советую.
  • Михаил Доронин 19.02.2021 в 17:38
    Входит ли тумба в комплект поставки?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Да, станочная тумба является базовой комплектацией.
  • Натан 01.08.2020 в 14:51
    Имеется ли система охлаждения?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Да, станок комплектуется системой СОЖ.
  • Александр 09.12.2016 в 17:23
    Здраствуйте,

    прошу выслать инструкцию для ознакомления
    Спасибо.
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Александр, доброго времени суток, выслали инструкции вам на почту.
