Характеристики | BSM-220 | |||
---|---|---|---|---|
Питание | 380 В, 50 Гц | |||
Мощность двигателя | 1,1 КВт | |||
Мощность насоса системы охлаждения | 0,11 КВт | |||
Скорость полотна | 36/72 м/мин | |||
Размеры ленточного полотна | 2460x27x0.9 мм | |||
Резание заготовки под углом | ±90/60/45 град | |||
Режущая способность | ||||
90º | ![]() | 220 мм | ![]() | 260х110 мм |
60º | 90 мм | 80х80 мм | ||
45º | 150 мм | 110х110 мм | ||
Размеры станка (ДxШxВ) | 1720 x 880 x 1810 мм | |||
Вес (брутто/нетто) | 264 / 220 кг |

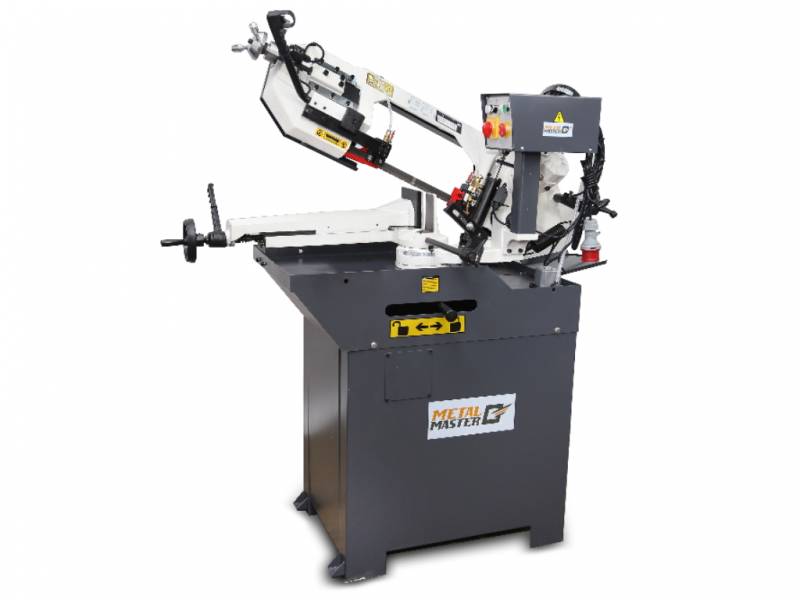

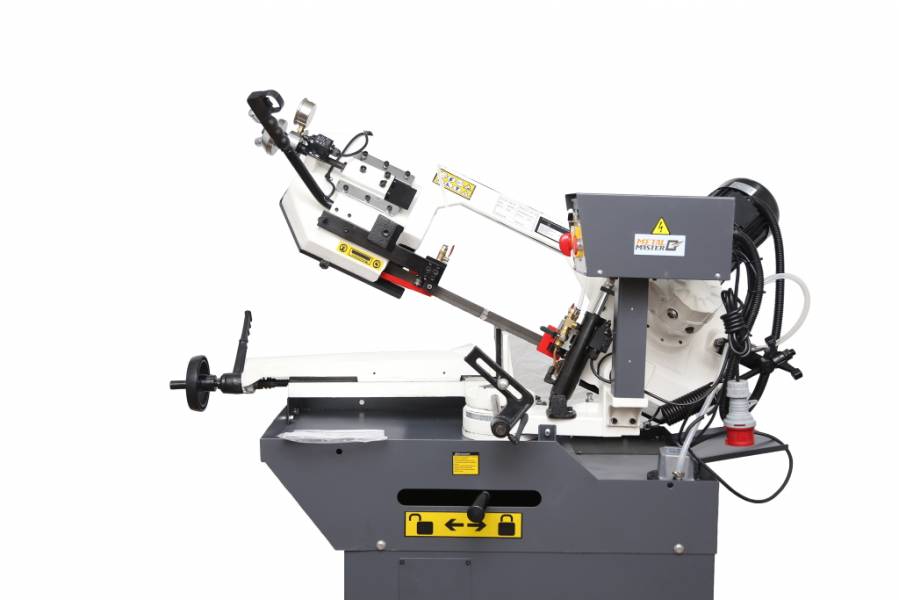

Описание станка Ленточнопильный станок Metal Master BSM-220
Metal Master BSM-220 –предназначена для эффективного и быстрого распила чёрных (сталь, чугун) и цветных металлов, а также их сплавов и других материалов с полнотелым, полым и профильным сечением.

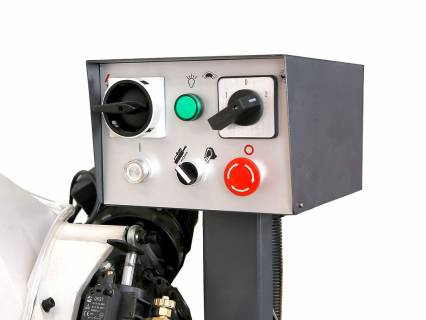

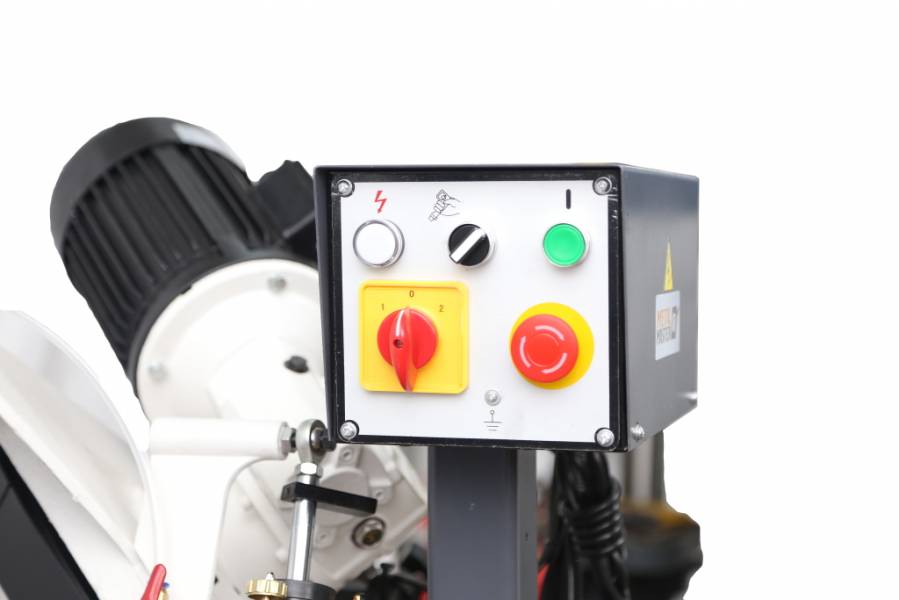

Особенностью станка BSM-220 является то, что органы управления вынесены на отдельную панель.

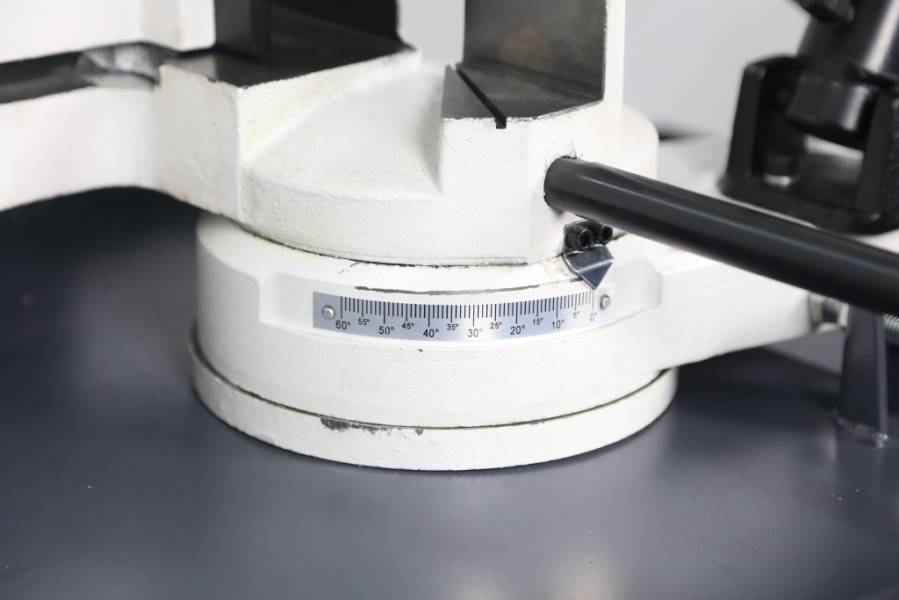

Metal Master BSM-220 имеет возможность поворота пильной рамы на угол 60, 45 градусов.

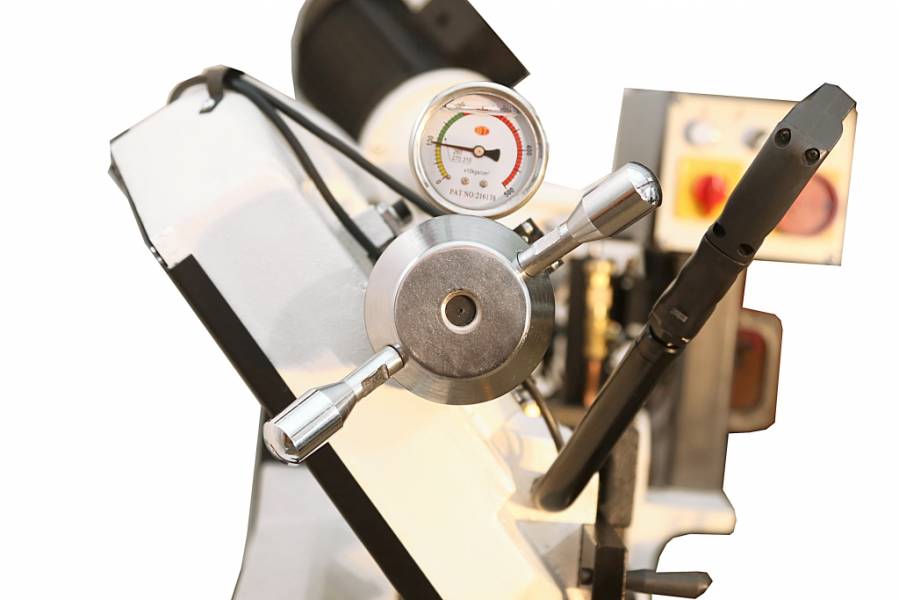

Натяжение пилы осуществляется маховиком по тензометру, что позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна.

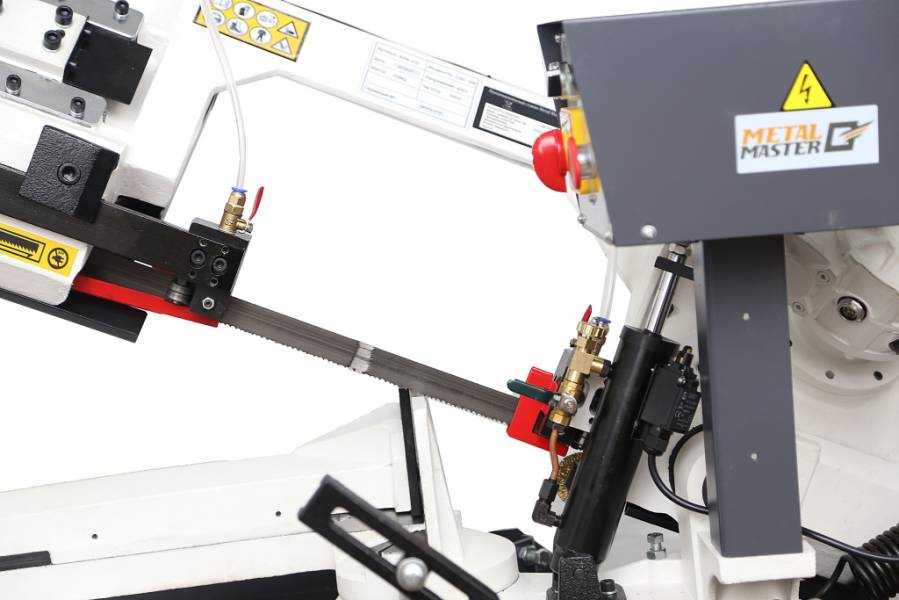

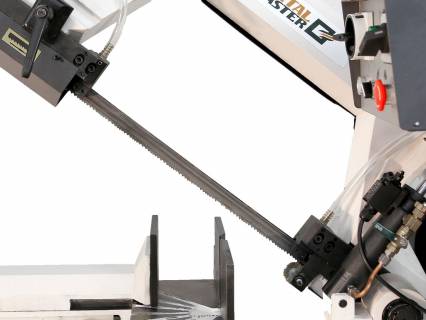

Перпендикулярность полотна обеспечивается за счет направляющих. Вылет можно изменять под размеры заготовки.

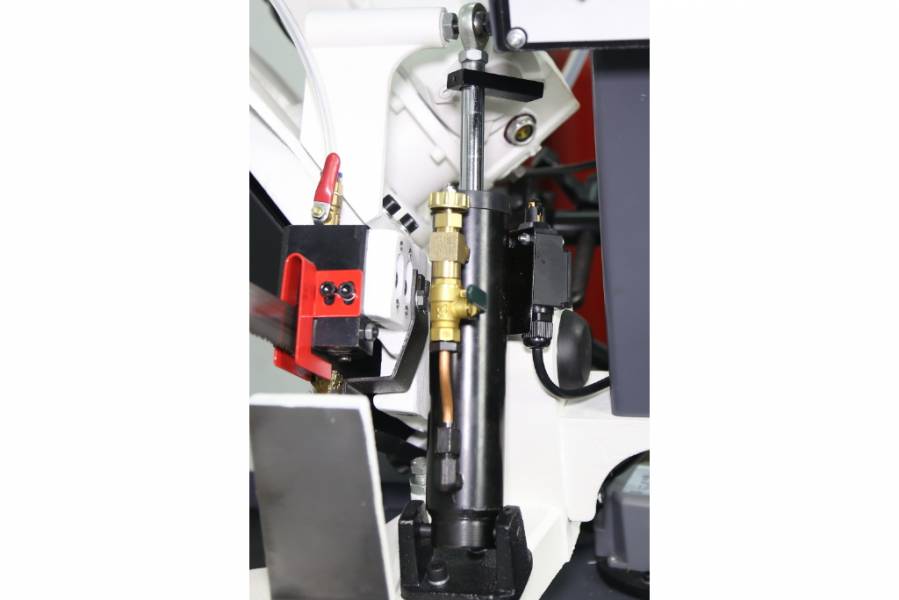

Пильная рама поднимается вручную, а опускается за счет механизма гидроразгрузки. Скорость опускания регулируется дросселем расположенным на гидроцилиндре.

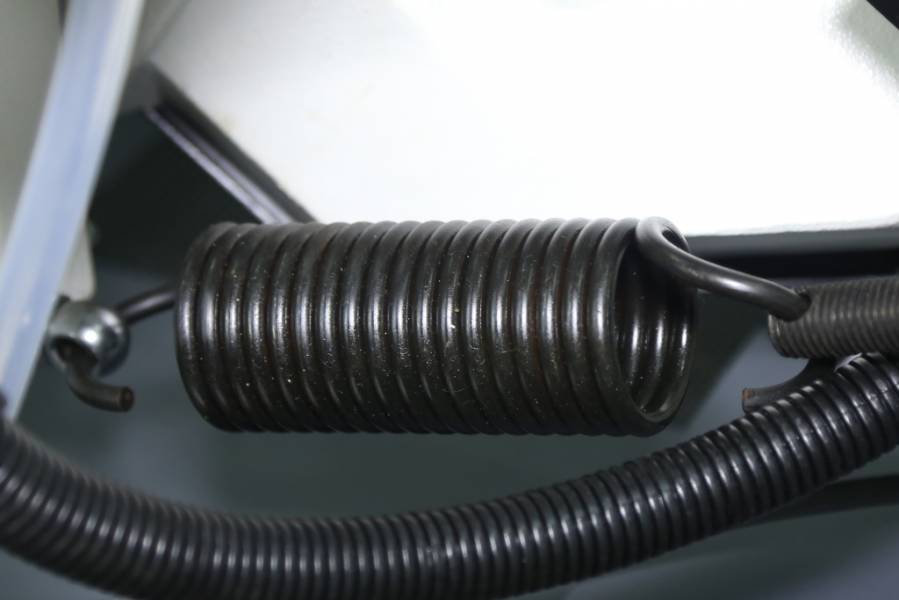

Легкость подъема рамы обеспечена за счет компенсирующей пружины

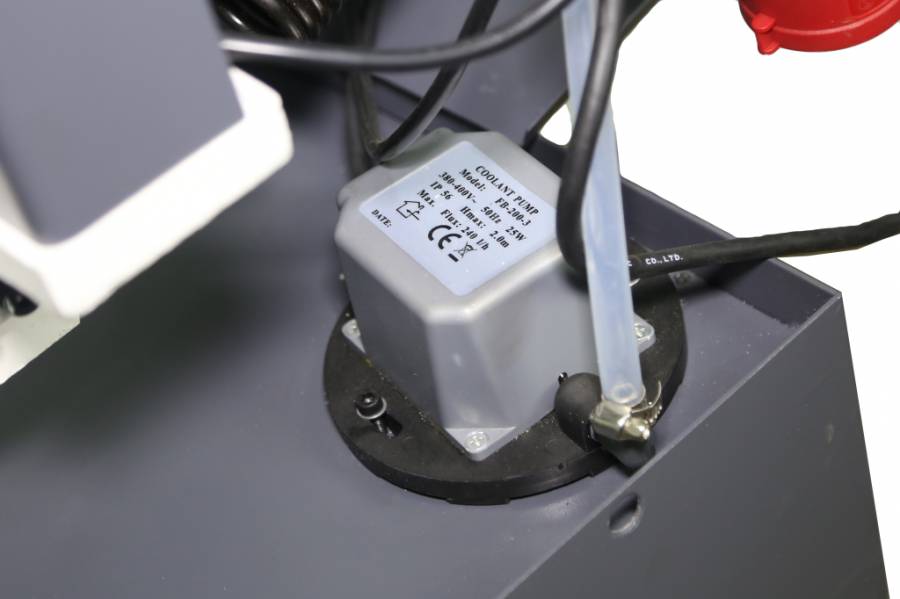

Станок оснащен системой подачи СОЖ с удобно расположенной емкостью и раздельным регулированием расхода охлаждающей жидкости.

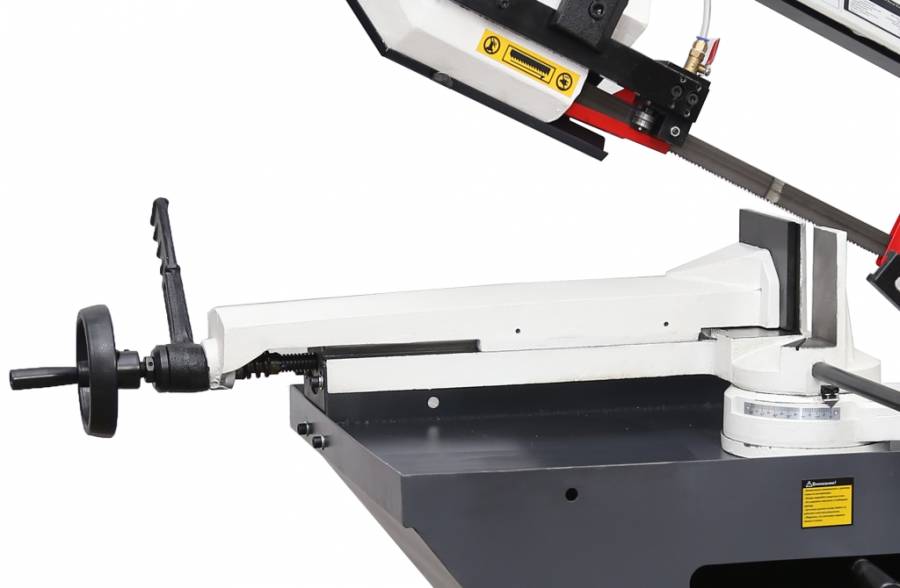

За надежное закрепление заготовки на станке отвечают тиски. Они приводятся в движение маховиком и надежно фиксируются

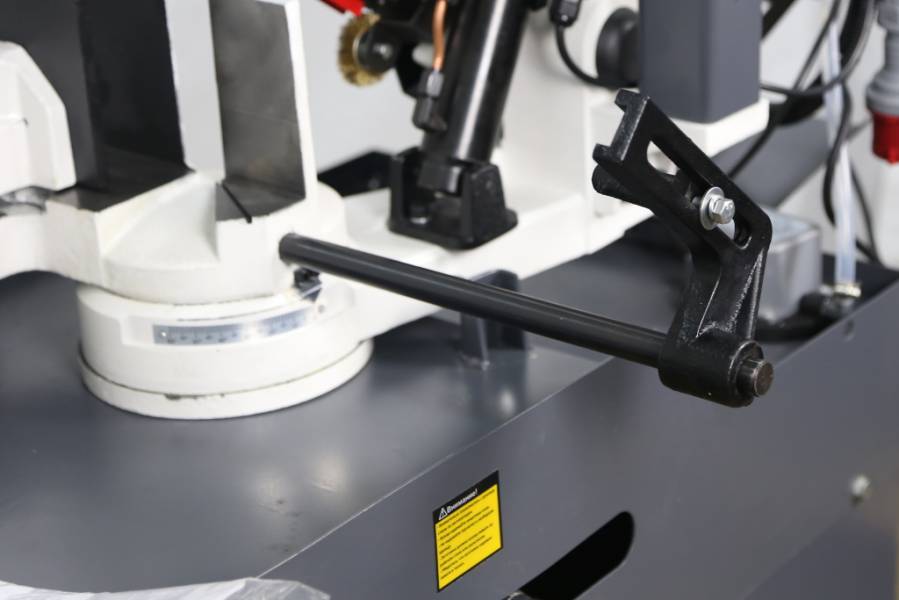

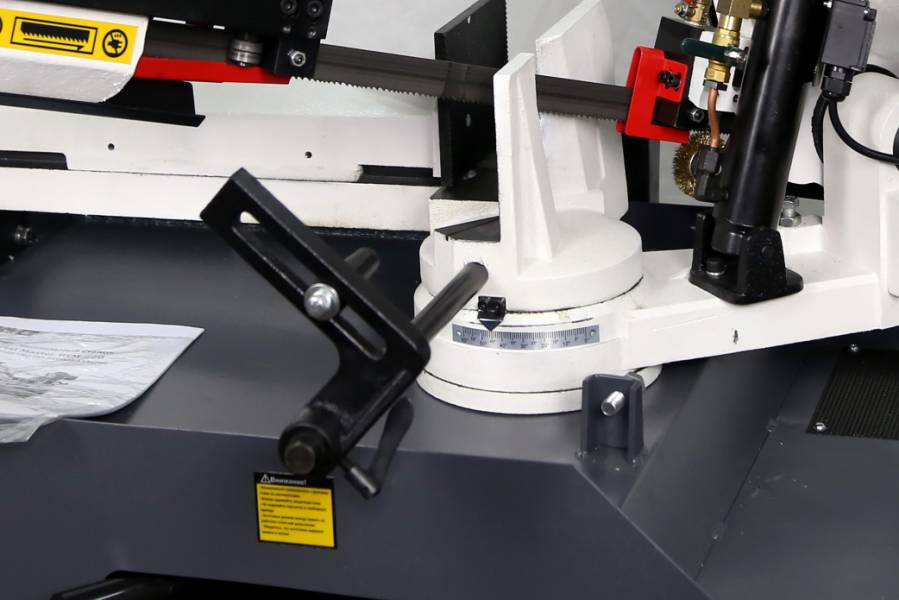

Боковой упор позволяет быстро выставить заготовку на нужный размер и получать детали с высокой степенью повторяемости.
Рама и основание станка изготовлены из высокопрочного чугуна, что является залогом долгой службы, а также гарантирует высокую жесткость конструкции.
Максимальная функциональность:
- Станок Metal Master BSM-220 позволяет распиливать заготовки диаметром до 220 мм.
- Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – кольцевое сварное ленточное полотно размером 2460x27x0.9 мм.
- Рабочая подача пильной рамы осуществляется регулируемым гидравлическим механизмом. Это позволяет точно подобрать режим обработки.
- Данная модель оснащена стационарными тисками с механизмом быстрой фиксации, для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется вручную, вращением маховика и поворотом рычага механизма быстрой фиксации, подача заготовки - также вручную.
- Основание станка изготовлено из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые неизбежно возникают в процессе работы ленточной пилы.
- Направляющие полотна имеют возможность регулирования положения в зависимости от ширины заготовки.

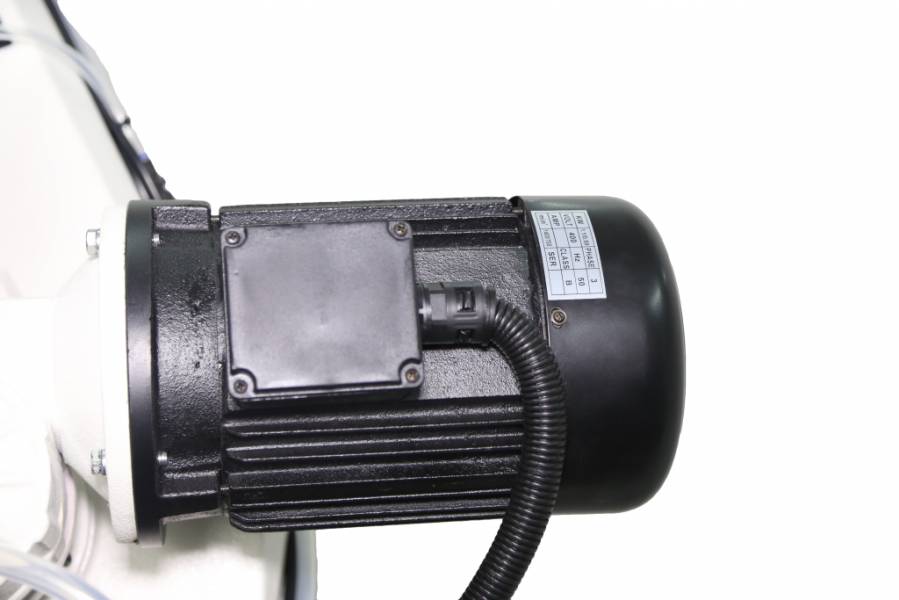

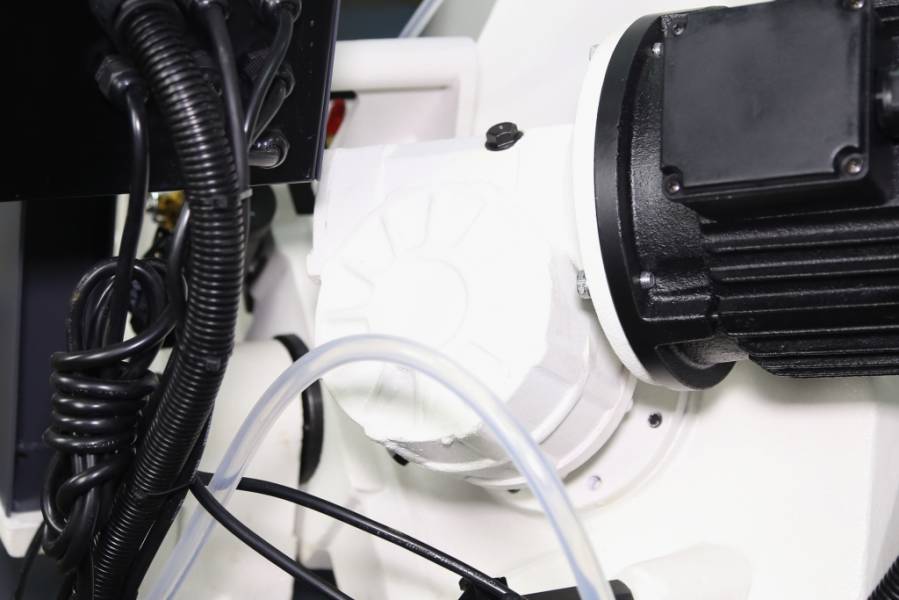

- Привод полотна осуществляется мотор-редуктором с асинхронным двухскоростным двигателем мощностью 1,1 кВт. Он позволяет реализовать две скорости резания 36 м/мин (для резки металлопроката различного типоразмера) и 72 м/мин (для резки пластмасс, тонкостенных металлических профилей и т.д.).
- Необходимое охлаждение и смазку полотна обеспечивает система подачи смазочно-охлаждающей жидкости (СОЖ).
- Высокое качество реза и длительный срок службы
- Максимальная функциональность станка в своем классе
В стандартную комплектацию станка входят:
- Станок в сборе;
- Биметаллическое ленточное полотно;
- Руководство по эксплуатации.

-
stdClass Object ( [id] => 8063 [object_id] => 5005 [ip] => 178.237.187.100 [name] => Матвей [text] => Каким образом понять, что полотно натянуто достаточно? [answer] => Здравствуйте! Для регулировки натяжение ленточного полотна станок оснащен тензометром. [type] => product [date] => 2020-09-14 18:59:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Матвей 14.09.2020 в 18:59Каким образом понять, что полотно натянуто достаточно?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Для регулировки натяжение ленточного полотна станок оснащен тензометром. -
stdClass Object ( [id] => 8062 [object_id] => 5005 [ip] => 178.237.187.100 [name] => Вадим [text] => Где размещены органы управления станка? [answer] => Добрый день! Органы управления станка вынесены на отдельную панель. [type] => product [date] => 2020-08-05 11:33:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Вадим 05.08.2020 в 11:33Где размещены органы управления станка?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Органы управления станка вынесены на отдельную панель.
