пильные полотна к данному станку
Характеристики | BSM-240 | |||
---|---|---|---|---|
Питание | 380 В, 50 Гц | |||
Мощность двигателя | 1,5 КВт | |||
Мощность насоса системы охлаждения | 0,11 КВт | |||
Скорость полотна | 36/72 м/мин | |||
Размеры ленточного полотна | 2720x27x0.9 мм | |||
Резание заготовки под углом | ±90/60/45 град | |||
Режущая способность | ||||
90º | 240 мм | 310х210 мм | ||
60º | 120 мм | 120х95 мм | ||
45º | 150 мм | 170х90 мм | ||
Размеры станка (ДxШxВ) | 1820 x 1220 x 1880 мм | |||
Вес (брутто/нетто) | 380 / 330 кг |

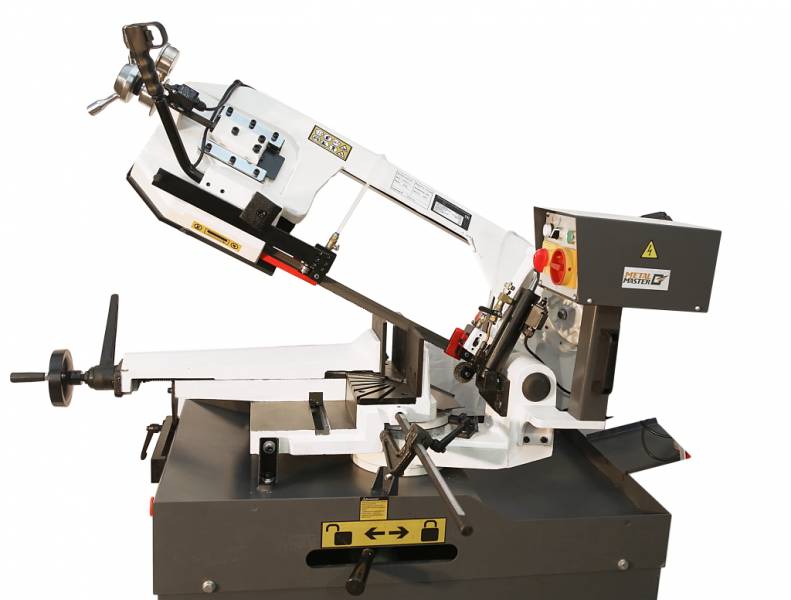

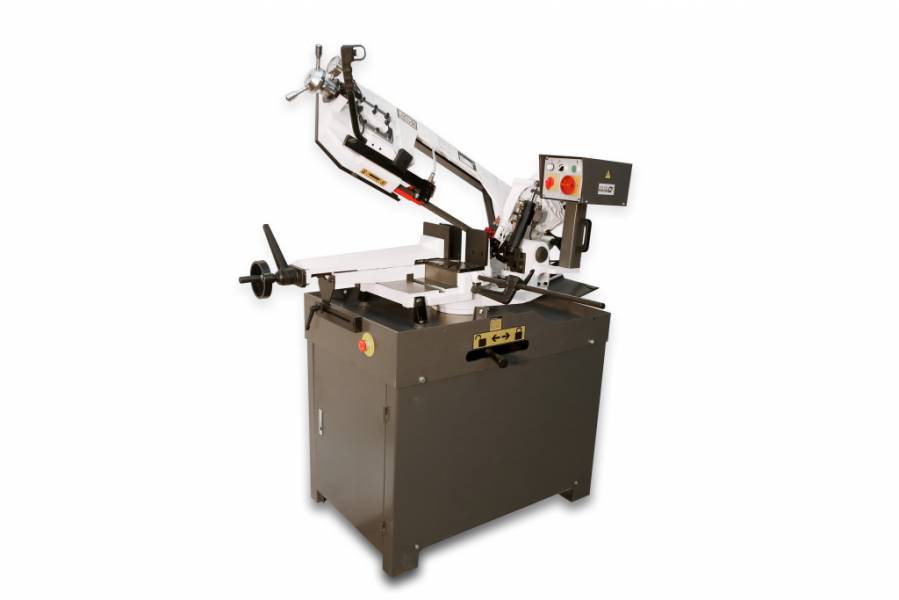

Описание станка Ленточнопильный станок Metal Master BSM-240
Metal Master bsm240 –предназначена для эффективного и быстрого распила чёрных (сталь, чугун) и цветных металлов, а также их сплавов и других материалов с целиковым, полым и профильным сечением.

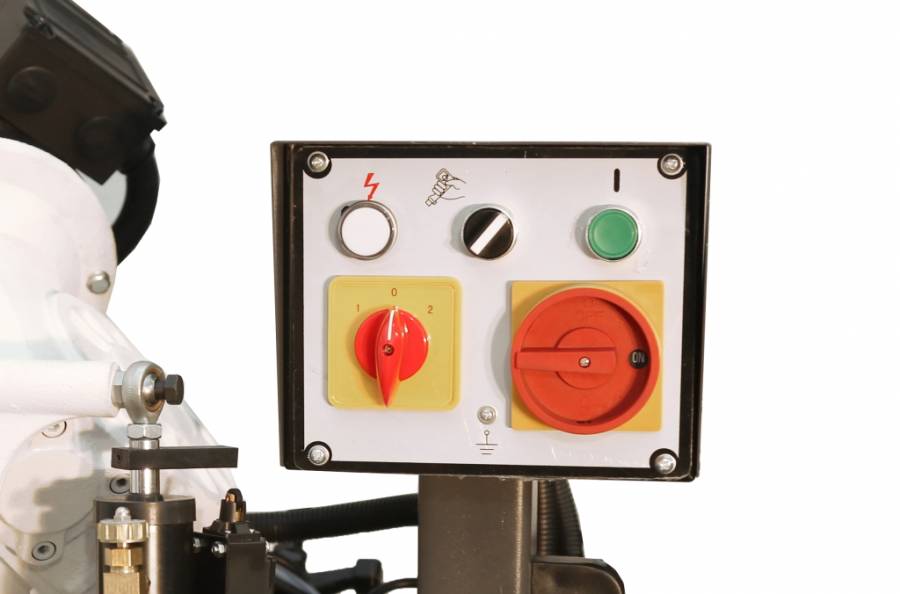

Особенностью станка bsm240 является то, что органы управления вынесены на отдельную панель.

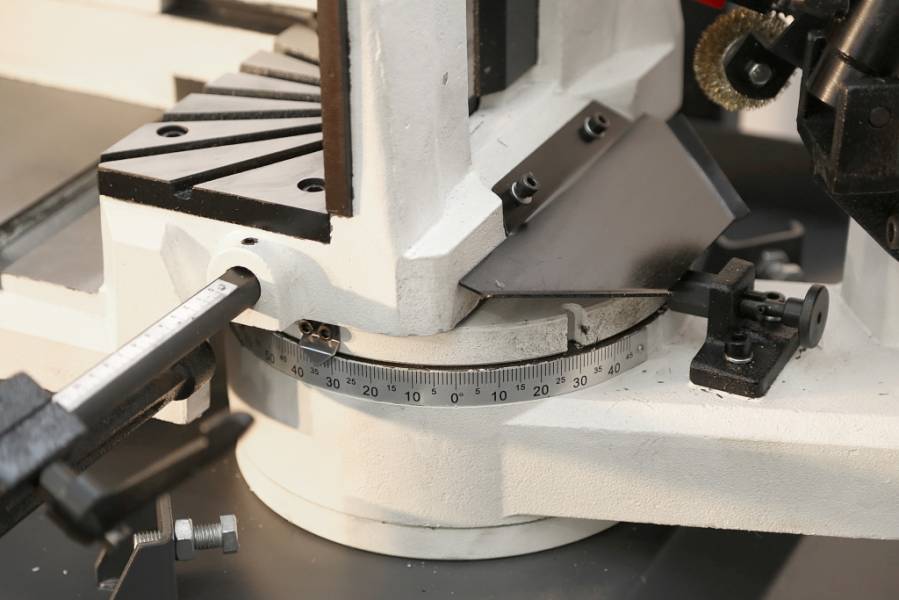

Metal Master bsm240имеет возможность поворота пильной рамы на угол 60, 45 градусов.

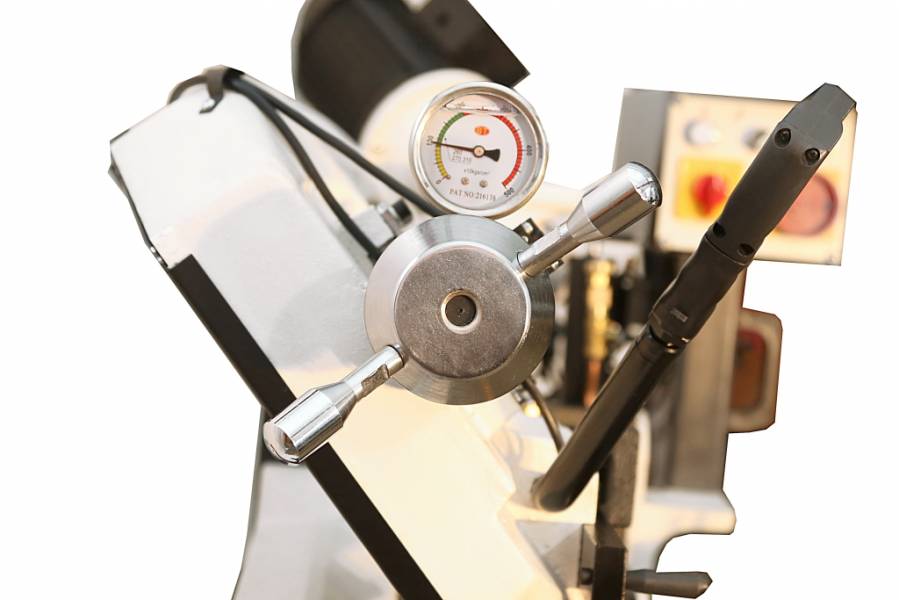

Натяжение пилы осуществляется маховиком по тензометру, что позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна.

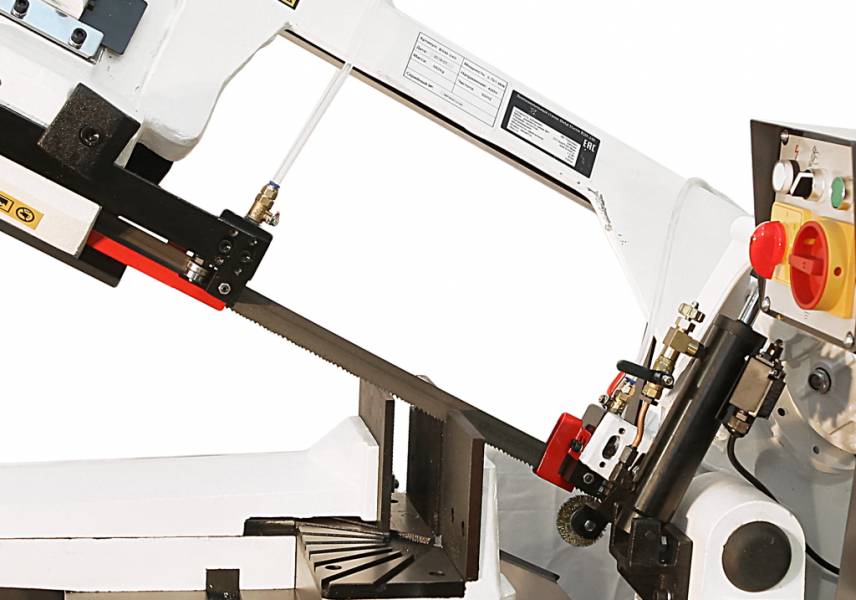

Перпендикулярность полотна обеспечивается за счет направляющих. Вылет можно изменять под размеры заготовки.

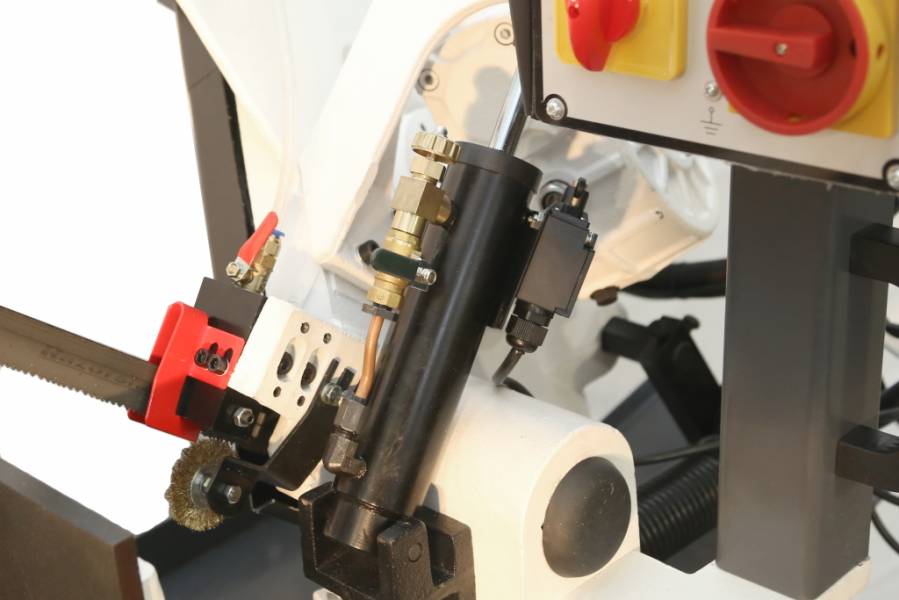

Пильная рама поднимается вручную, а опускается за счет механизма гидроразгрузки. Скорость опускания регулируется дросселем расположенным на гидроцилиндре.

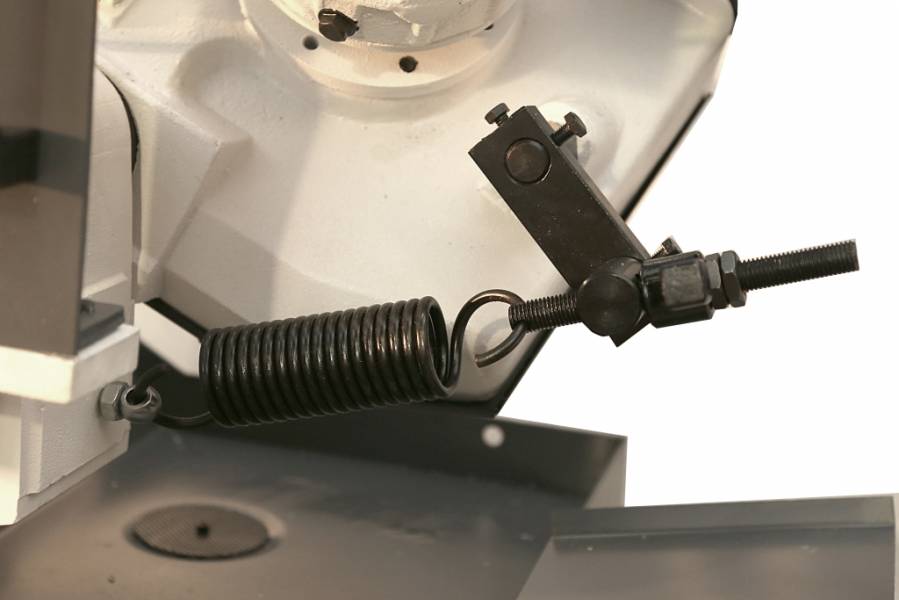

Легкость подъема рамы обеспечена за счет компенсирующей пружины

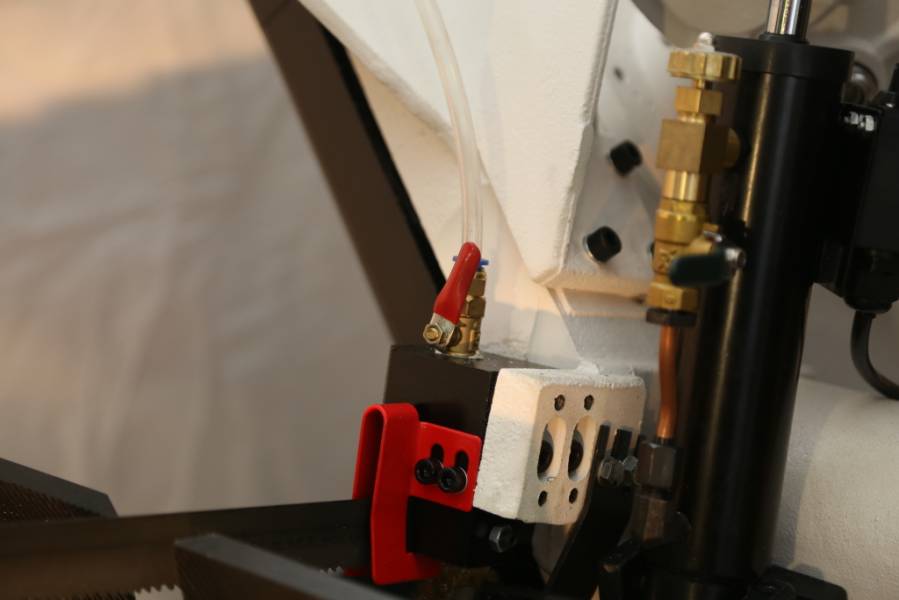

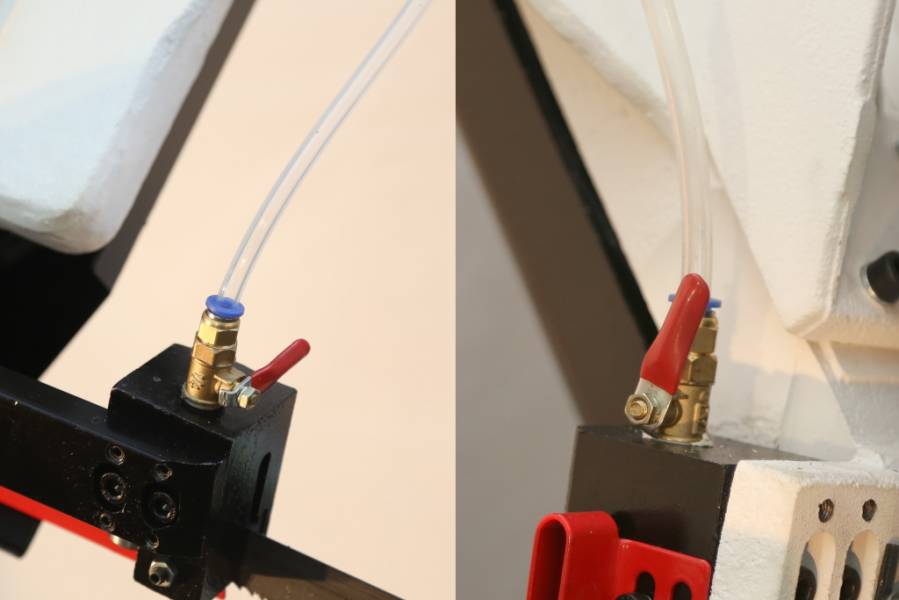

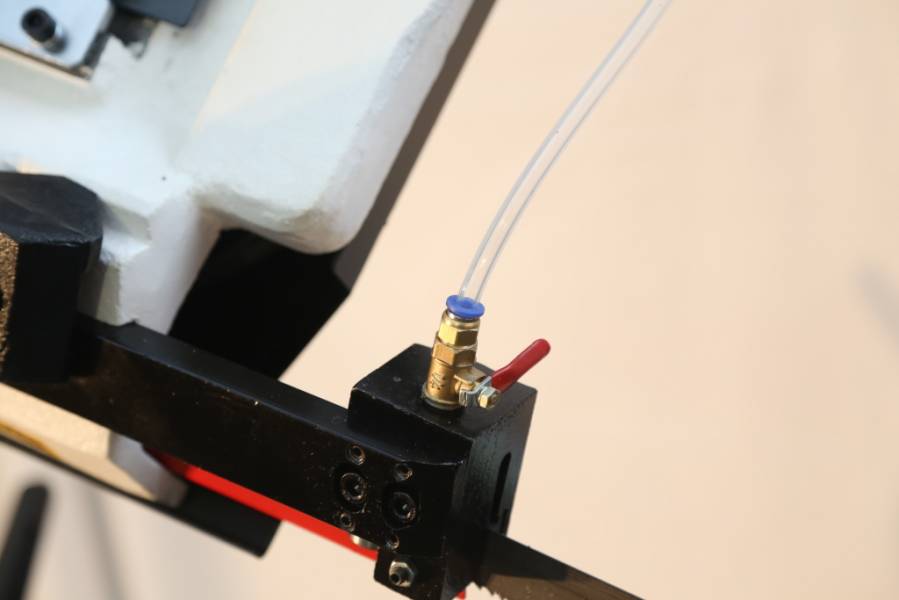

Станок оснащен системой подачи СОЖ с удобно расположенной емкостью и раздельным регулированием расхода охлаждающей жидкости.

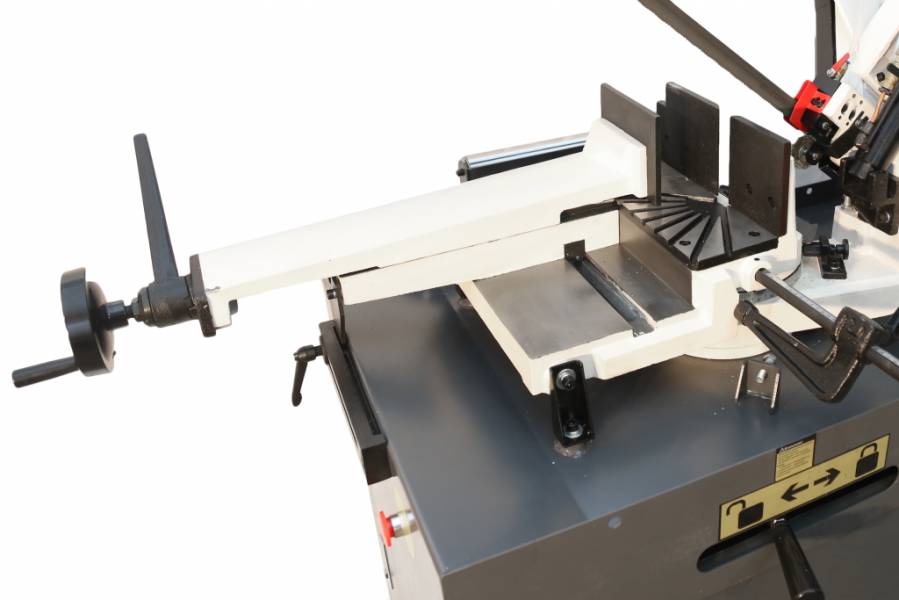

За надежное закрепление заготовки на станке отвечают тиски с механизмом быстрой фиксации. Они приводятся в движение маховиком и надежно фиксируют заготовку

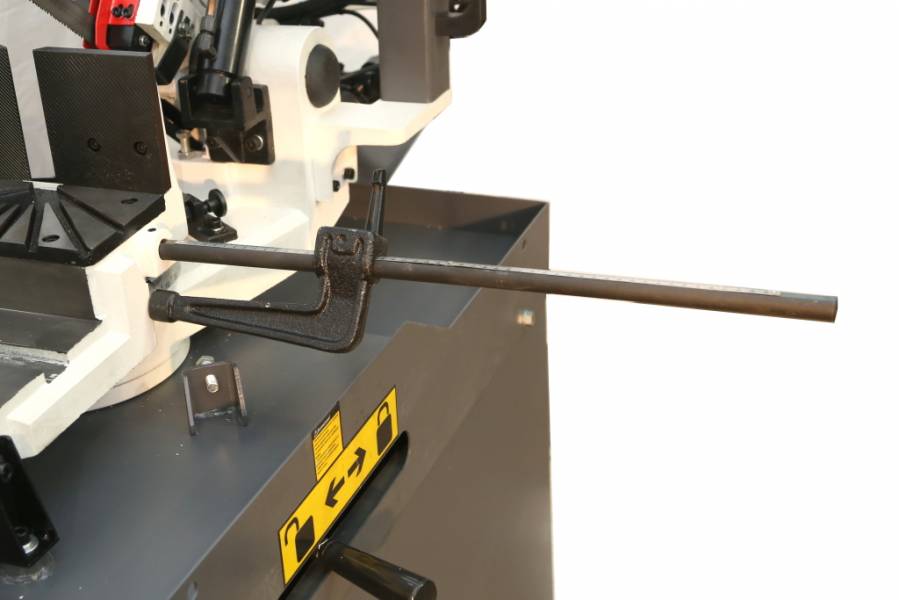

Боковой упор позволяет быстро выставить заготовку на нужный размер и получать детали с высокой степенью повторяемости.
Рама и основание станка изготовлены из высокопрочного чугуна, что является залогом долгой службы, а также гарантирует высокую жесткость конструкции.
Максимальная функциональность:
- Станок Metal Master bsm240 позволяет распиливать заготовки диаметром до 240 мм.
- Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – сварное ленточное полотно размером 2720x27x0.9 мм.
- Рабочая подача пильной рамы, которая осуществляется регулируемым гидравлическим механизмом. Это позволяет точно подобрать режим обработки.
- Данная модель оснащена стационарными тисками с механизмом быстрой фиксации, для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется вручную, вращением маховика и поворотом рычага механизма быстрой фиксации, подача заготовки - также вручную.
- Основание станка изготовлено из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые неизбежно возникают в процессе работы ленточной пилы.
- Направляющие имеют возможность регулирования положения в зависимости от ширины заготовки.

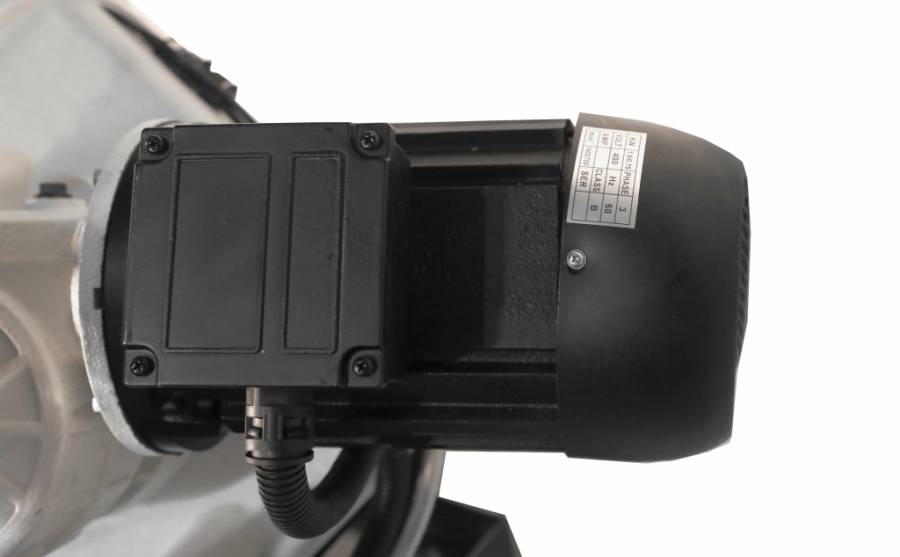

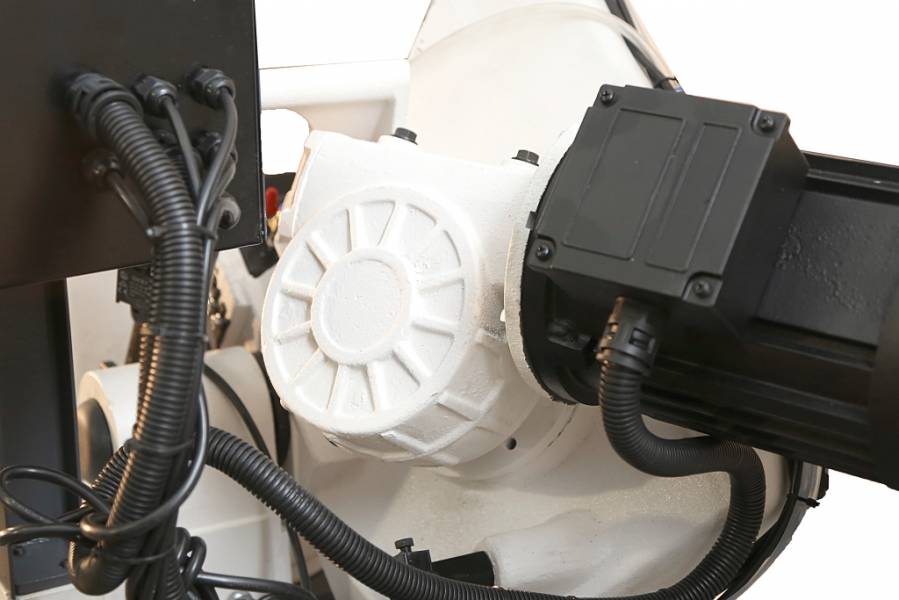

- Привод полотна осуществляется мотор-редуктором с асинхронным двухскоростным двигателем мощностью 1,5 кВт. Он позволяет реализовать две скорости резания 36 м/мин (для резки металлопроката различного типоразмера) и 72 м/мин (для резки пластмасс, тонкостенных металлических профилей и т.д.).
- Необходимое охлаждение и смазку полотна обеспечивает система подачи смазочно-охлаждающей жидкости (СОЖ).
- Высокое качество реза и длительный срок службы
- Максимальная функциональность станка в своем классе
В стандартную комплектацию станка входят:
- Станок в сборе;
- Биметаллическое ленточное полотно;
- Руководство по эксплуатации.
Спасибо! Ваша заявка отправлена.
-
Алексей 13.06.2021 в 13:44Для чего нужен боковой упор?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Боковой упор используется в случае изготовления большего количества деталей одного размера. -
Константин Ильмитский 05.04.2021 в 10:17Здравствуйте! Каким образом происходит подьем рамы станка?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Подьем пильной рамы осуществляется вручную. Для облегчения подьема станок оснащен компенсирующей пружиной.
