пильные полотна к данному станку
Модель | BSM-250 | |||
---|---|---|---|---|
Напряжение (В) | 380 | |||
Мощность двигателя (кВт) | 1,5/1,1 | |||
Скорость реза (м/мин) | 37,5/75 | |||
Размеры ленточного полотна (мм) | 2680х27х0,9 | |||
Резание заготовки под углом (град) | 90°/60°/45°/-45° | |||
Режущая способность | ||||
90° (мм) | 245 | 320х195 | ||
60° (мм) | 130 | 130х125 | ||
45° (мм) | 190 | 180х140 | ||
-45° (мм) | 190 | 200х140 | ||
Размеры станка (Д x Ш x В) (мм) | 2000х1500х1900 | |||
Размеры станка в упаковке (Д x Ш x В) (мм) | 1600х805х955 | |||
Вес (брутто/нетто) (кг) | 384/304 |

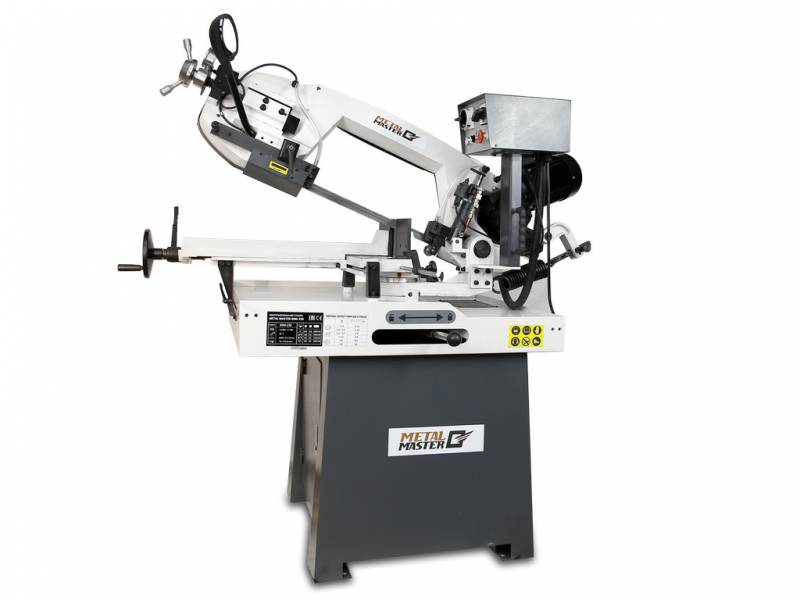

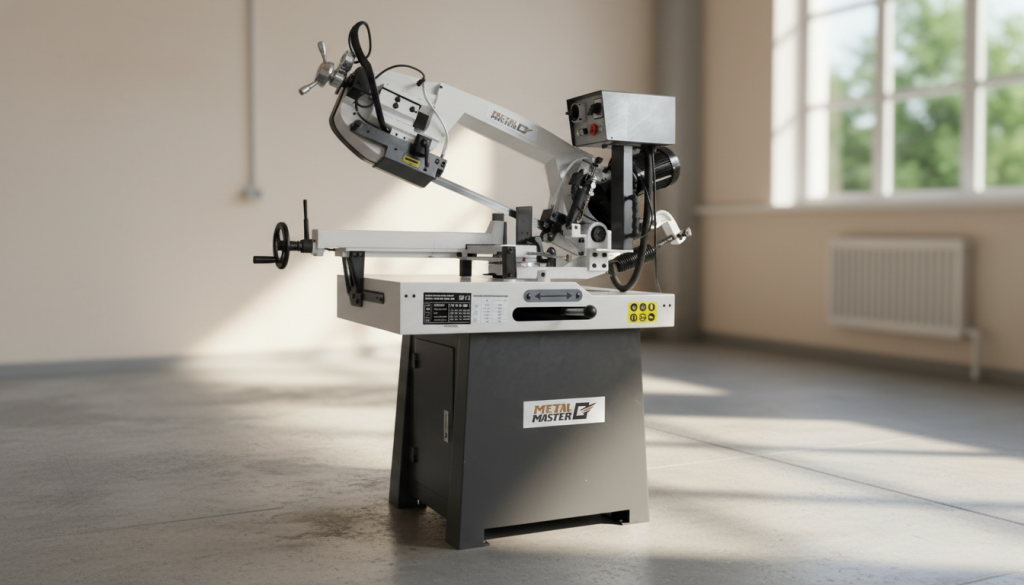

Описание станка Ленточнопильный станок METAL MASTER BSM-250
Metal Master BSM-250 – предназначена для эффективного и быстрого распила чёрных (сталь, чугун) и цветных металлов, а также их сплавов и других материалов с целиковым, полым и профильным сечением.

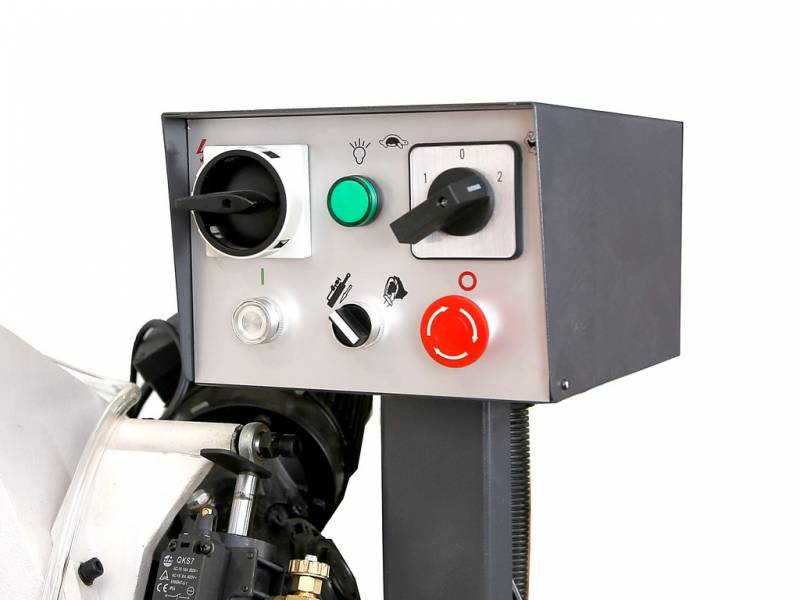

Особенностью станка BSM-250 является то, что органы управления вынесены на отдельную панель.

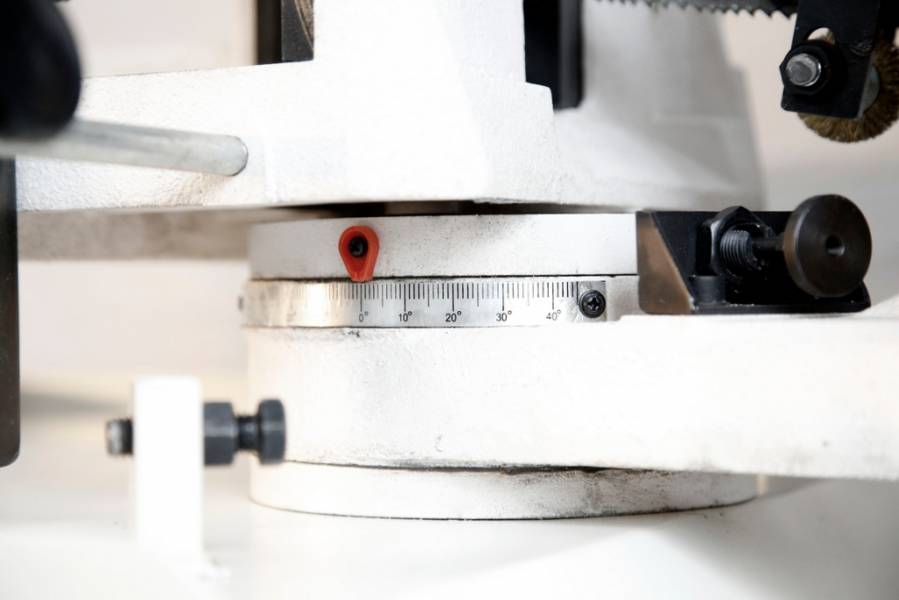

Metal Master BSM-250 имеет возможность поворота пильной рамы(влево/вправо) на угол ± 60,45 градусов.

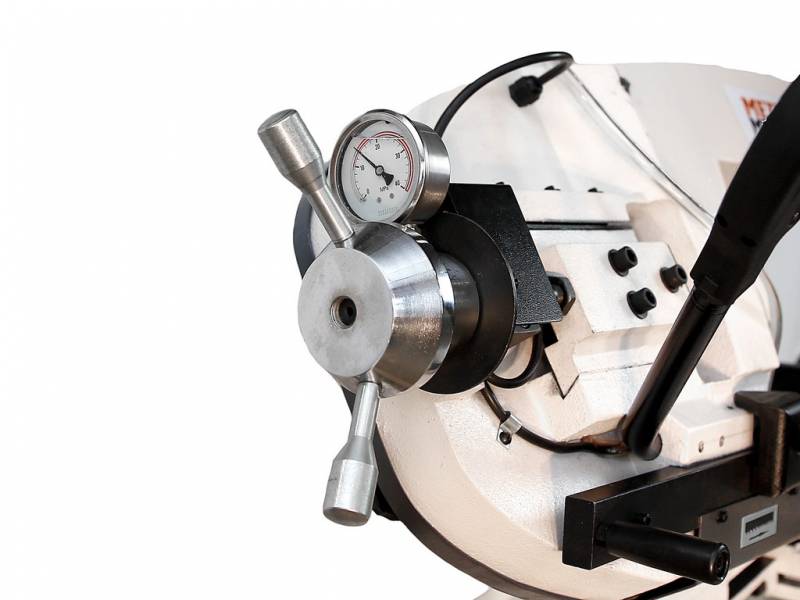

Натяжение пилы осуществляется маховиком c тензометром, что позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна.

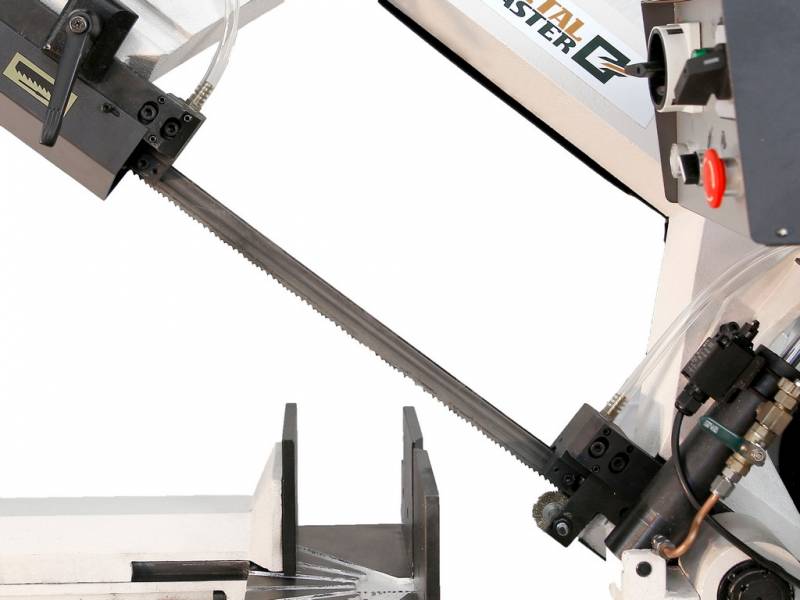

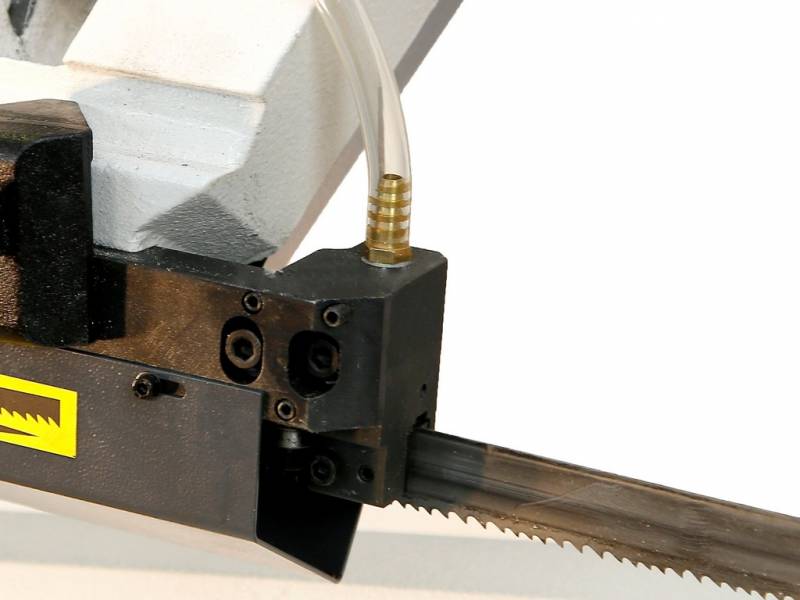

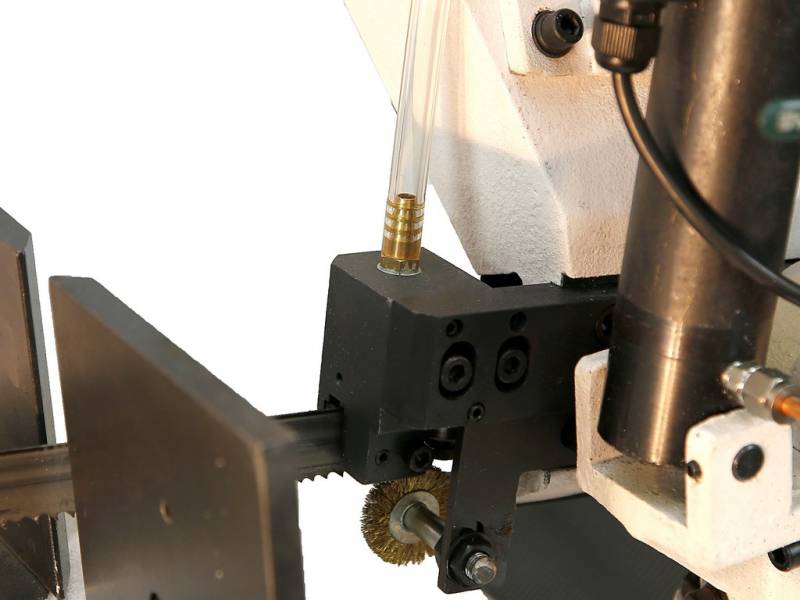

Перпендикулярность полотна обеспечивается за счет направляющих. Вылет можно изменять под размеры заготовки.

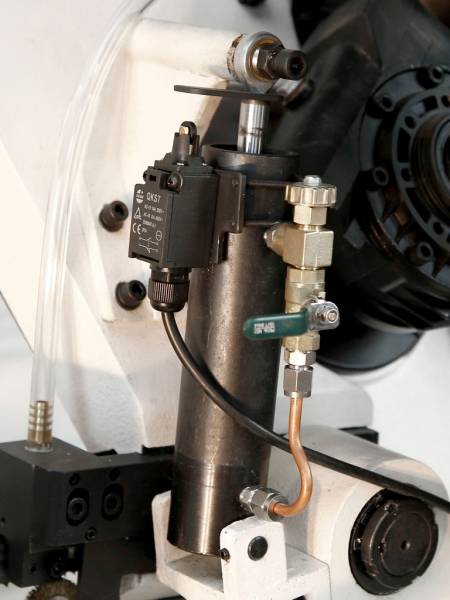

Пильная рама поднимается вручную, а опускается за счет механизма гидроразгрузки. Скорость опускания регулируется дросселем, расположенным на гидроцилиндре.

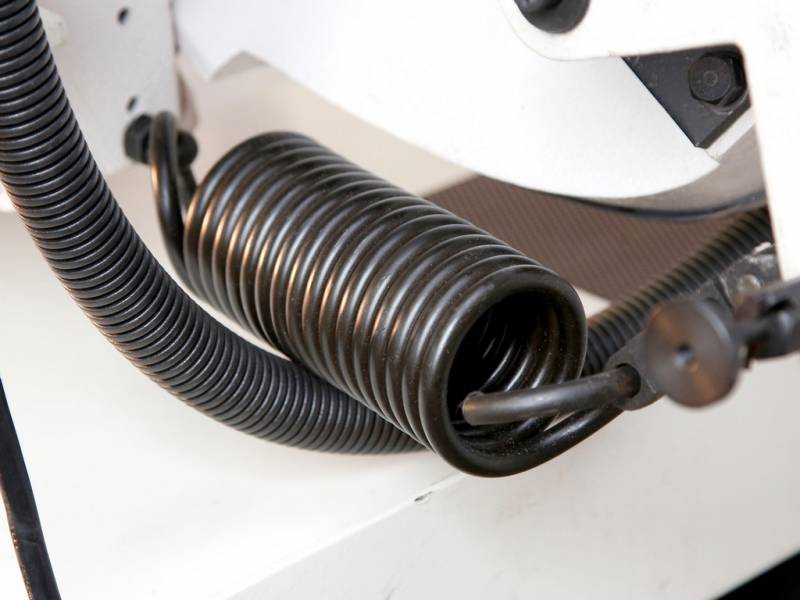

Легкость подъема рамы обеспечена за счет компенсирующей пружины.
Станок оснащен системой подачи СОЖ с удобно расположенной емкостью и раздельным регулированием расхода охлаждающей жидкости.

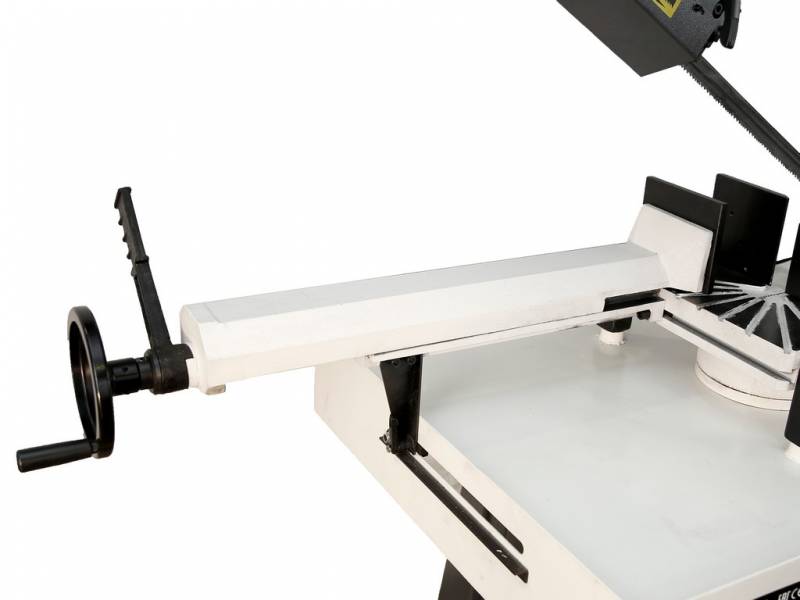

За надежное закрепление заготовки на станке отвечают тиски с механизмом быстрой фиксации. Они приводятся в движение маховиком и надежно фиксируют заготовку.

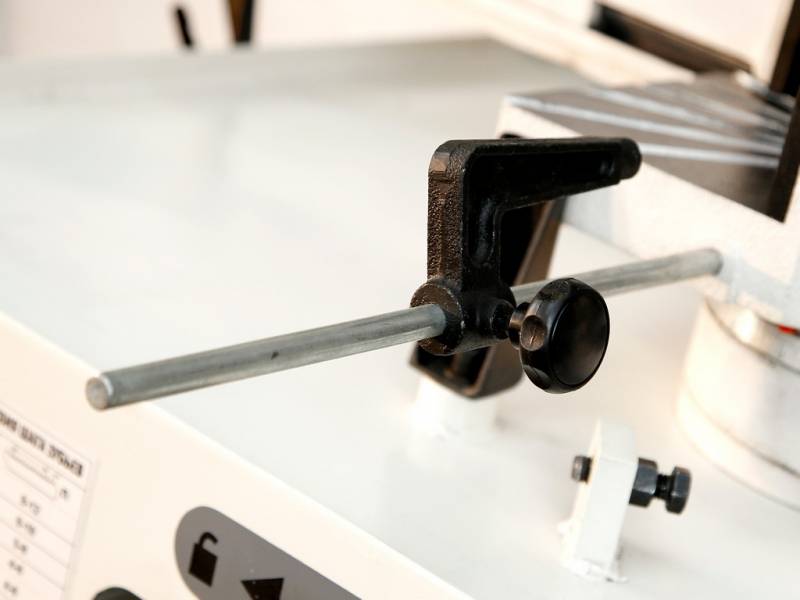

Боковой упор позволяет быстро выставить заготовку на нужный размер и получать детали с высокой степенью повторяемости.
Рама и основание станка изготовлены из высокопрочного чугуна, что является залогом долгой службы, а также гарантирует высокую жесткость конструкции.
Максимальная функциональность:
- Станок Metal Master BSM-250 позволяет распиливать заготовки диаметром до 245 мм.
- Станок с возможностью поворота корпуса пилы от 0° до ±60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – сварное ленточное полотно размером 2680 x 27 x 0,99 мм.
- Рабочая подача пильной рамы, которая осуществляется регулируемым гидравлическим механизмом. Это позволяет точно подобрать режим обработки.
- Данная модель оснащена стационарными тисками с механизмом быстрой фиксации, для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется вручную, вращением маховика и поворотом рычага механизма быстрой фиксации, подача заготовки - также вручную.
- Основание станка изготовлено из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые неизбежно возникают в процессе работы ленточной пилы.
- Направляющие имеют возможность регулирования положения в зависимости от ширины заготовки.

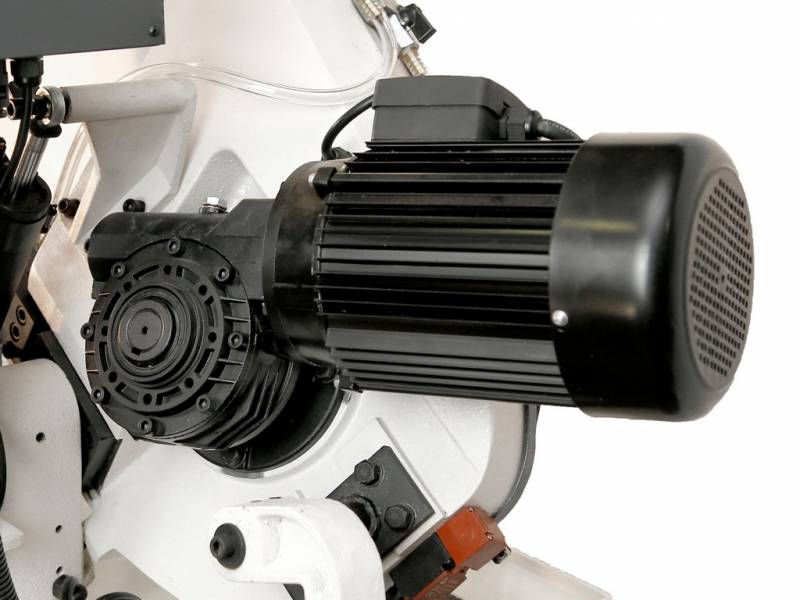

- Привод полотна осуществляется мотор-редуктором с асинхронным двухскоростным двигателем мощностью 1,5/1,1 кВт. Он позволяет реализовать две скорости резания 37,5 м/мин (для резки металлопроката различного типоразмера) и 75 м/мин (для резки пластмасс, тонкостенных металлических профилей и т.д.).
- Необходимое охлаждение и смазку полотна обеспечивает система подачи смазочно-охлаждающей жидкости (СОЖ).
- Высокое качество реза и длительный срок службы
- Максимальная функциональность станка в своем классе
В стандартную комплектацию станка входят:
- Станок в сборе;
- Биметаллическое ленточное полотно;
- Руководство по эксплуатации;
- Набор ключей для обслуживания.
Спасибо! Ваша заявка отправлена.
-
Эрик 03.07.2021 в 20:14Станок справится с круглой заготовкой 300мм?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! К сожалению, нет. Максимальный диаметр круглой заготовки - 245мм. -
Алексей Ермаков 17.10.2020 в 14:42Добрый день, хотелось бы узнать мощность станка?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Мощность станка - 1,5 кВт.
