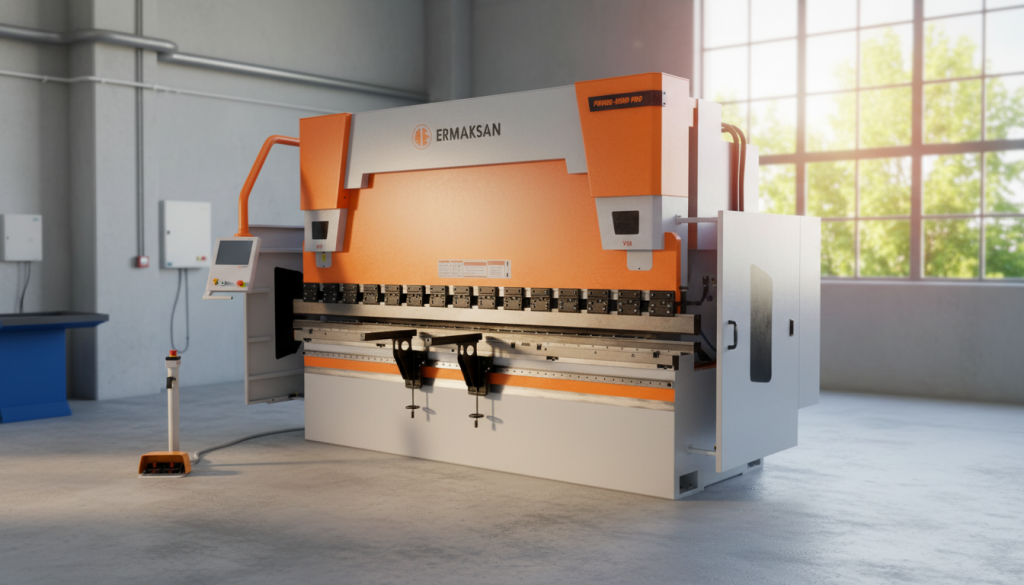

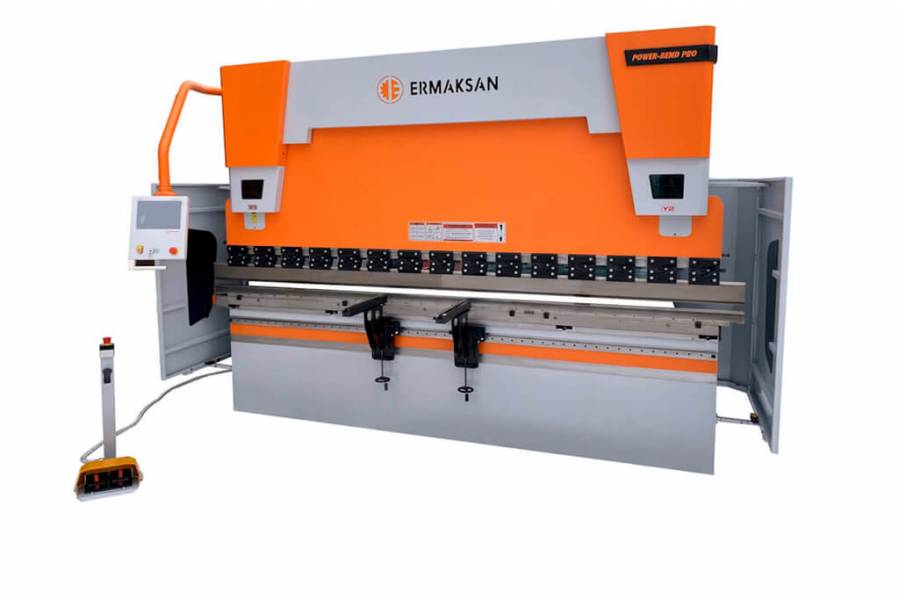

Листогибочный гидравлический пресс Ermaksan Power Bend PRO 2600 x 100 (С ручным бомбированием)
Параметр | Power Bend Pro 2600-100 | ||
---|---|---|---|
Длина гибки | A | мм | 2600 |
Максимальное усилие | тонн | 100 | |
Расстояние между колоннами | B | мм | 2200 |
Скорость подвода инструмента Y | мм/с | 200 | |
Рабочая скорость Y | мм/с | 9,5 | |
Скорость возврата Y | мм/с | 155 | |
Система бомбирования | ручная | ||
Ход по оси X | мм | 800 | |
Скорость оси X | мм/с | 230 | |
Количество пальцев заднего упора | шт | 2 | |
Количество передних поддержек | шт | 2 | |
Объём гидравлического масла | литров | 150 | |
Мощность двигателя | кВт | 7,5 | |
Ход верхней траверсы | С | мм | 275 |
Просвет | D | мм | 530 |
Глубина зева | E | мм | 410 |
Высота стола | F | мм | 900 |
Ширина стола | G | мм | 90 |
Длина | L | мм | 3750 |
Высота | H | мм | 2800 |
Ширина | W | мм | 1950 |
Масса | кг | 6000 |
Описание станка Листогибочный гидравлический пресс Ermaksan Power Bend PRO 2600 x 100 (С ручным бомбированием)
Гидравлические 3х-осевые прессы Ermaksan серии Power Bend Prо применяются для высокоточной гибки листового металла.
Особенности станка:
- Жесткая массивная сварная станина;
- Увеличенные зев и ход траверсы;
- Ручная система компенсации прогиба (бомбирование);
- Контроллер CYBELEC CYBTOUCH 12 PS 2D с сенсорным дисплеем;
- 3 программируемые оси (Y1, Y2, X);
- Ручная регулировка оси R;
- Гидравлическая система HAWE;
- Защита от перекоса траверсы;
- Тыльные световые барьеры;
- Быстросъемный инструмент типа Amada-Promecam;
- Пуансон и Матрица ведущего европейского бренда ROLLERI;
- Надежное электрооборудование Siemens, Legrand, Omron.

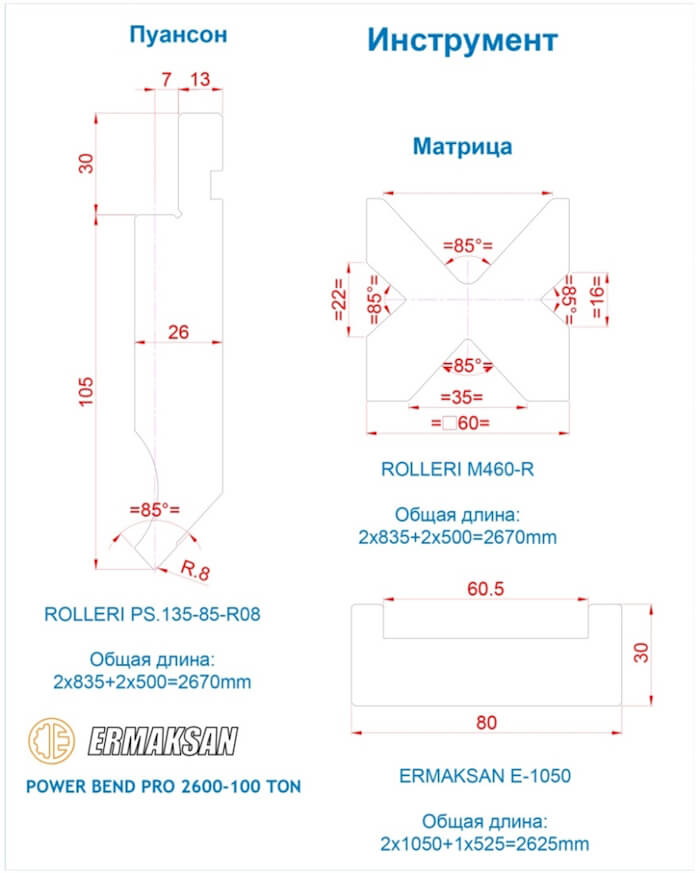

Инструмент верхний (пуансон) и нижний (матрица):
Важной отличительной особенностью листогибочного пресса Ermaksan Power Bend Pro 2600-100 являются увеличенные значения глубины зева и хода траверсы, позволяющие пользователю изготавливать максимально сложные детали.

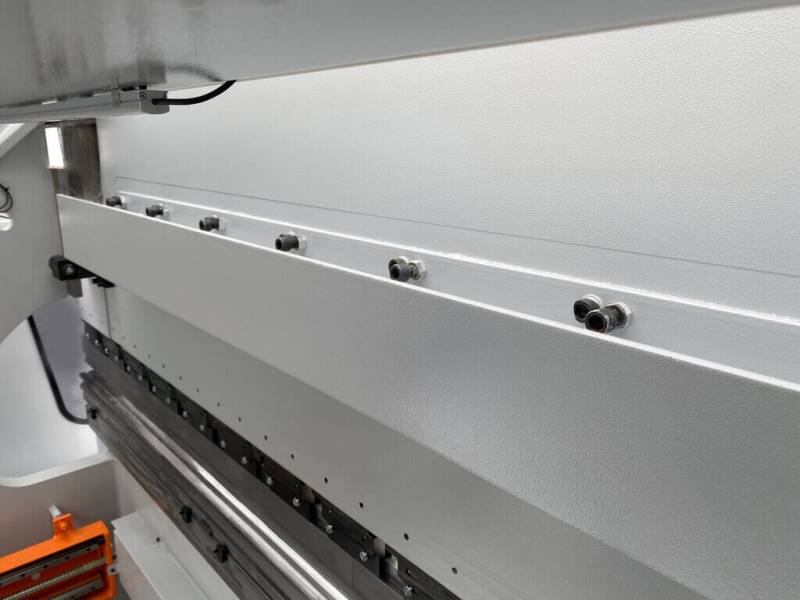

Пресс дополнительно оснащён мощной защитной балкой, которая защищает траверсу от деформации по истечению долгого срока службы станка.

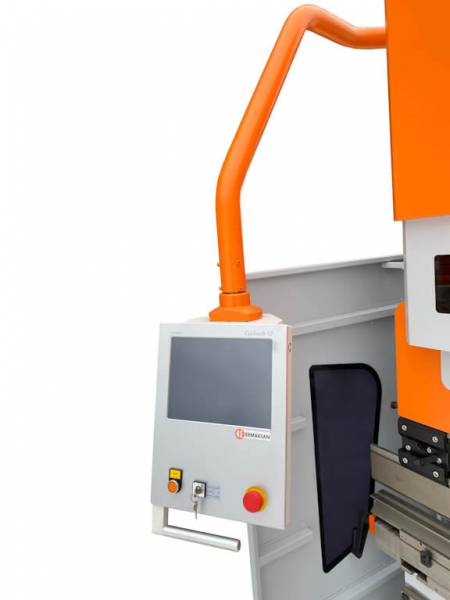

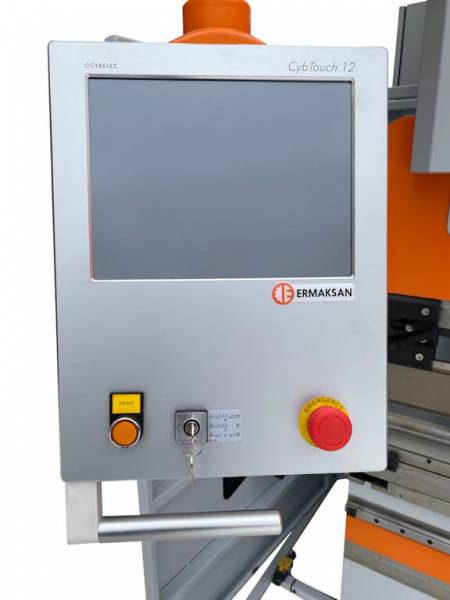

Слева от траверсы, на поворотном кронштейне, расположена стойка ЧПУ CYBELEC CYBTOUCH 12 PS с большим и ярким сенсорным экраном. Стойка ЧПУ CYBTOUCH 12 PS оснащена интерфейсом на русском языке.

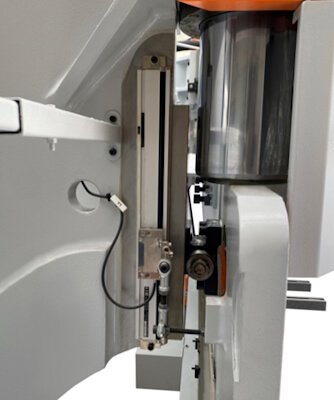

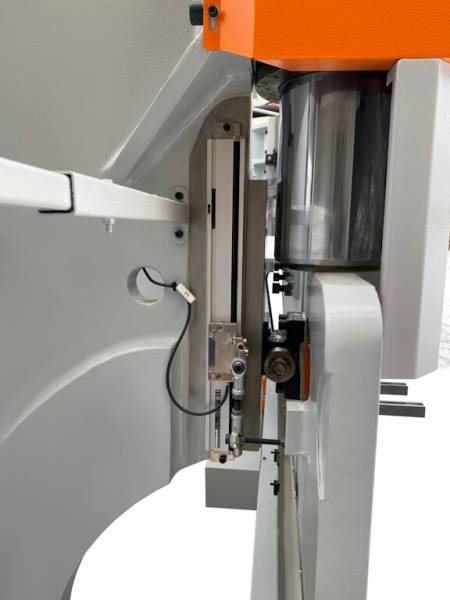

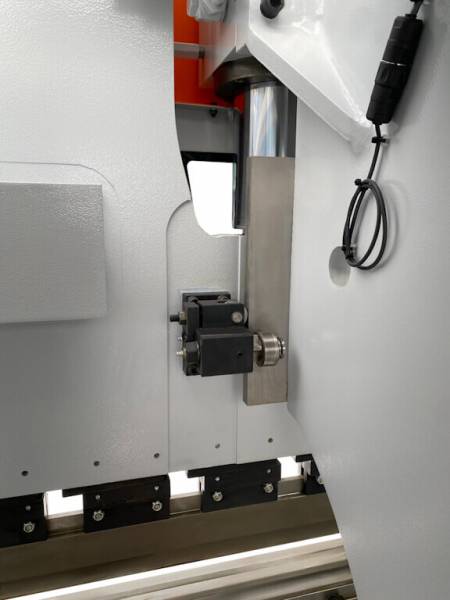

Высокоточные оптические линейки Heidenhein (Германия) обеспечивают точную синхронизацию осей Y1 и Y2.

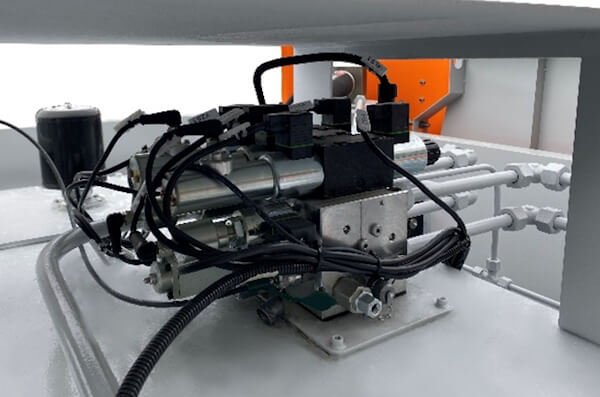

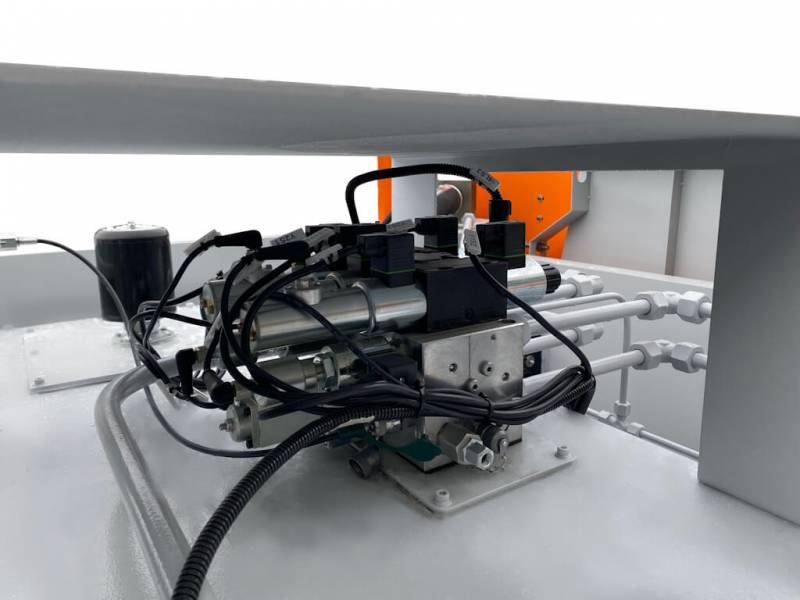

Станок оснащен мощными синхронизированными гидроцилиндрами и надёжной гидравлической системой HAWE, которая позволяет производить операции гибки с высокой скоростью и точностью.

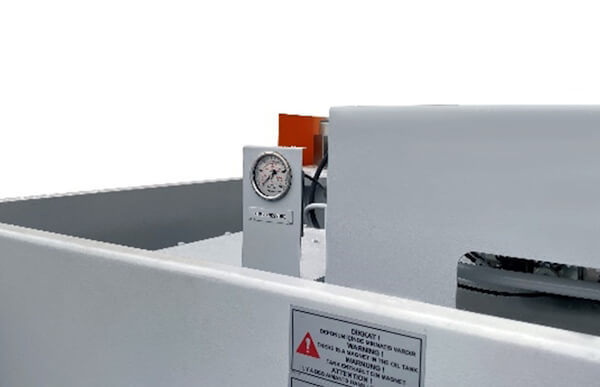

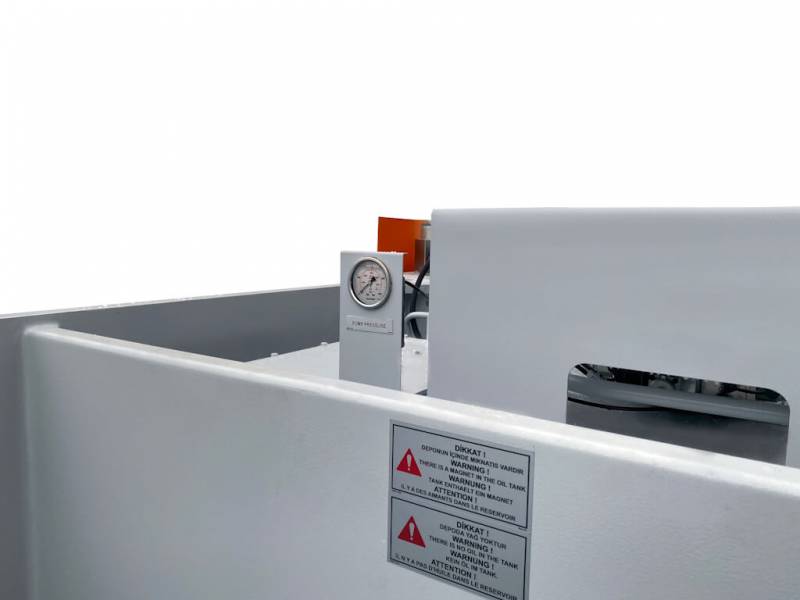

Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

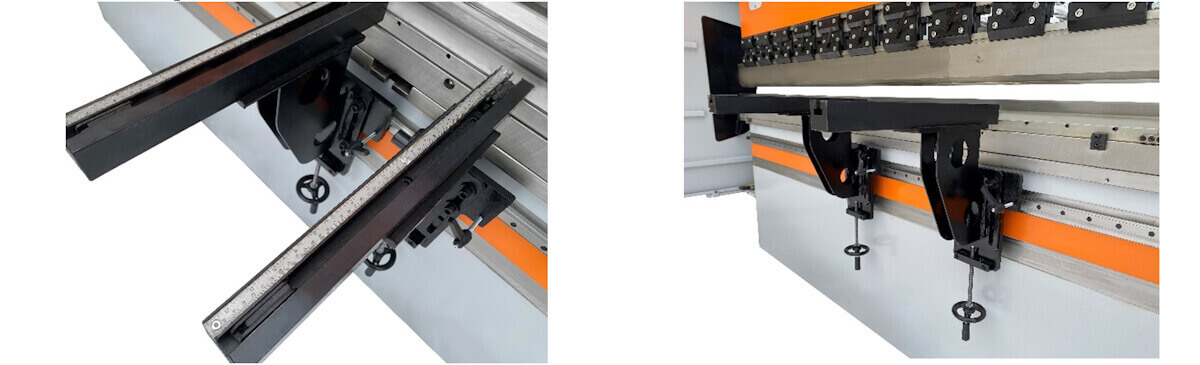

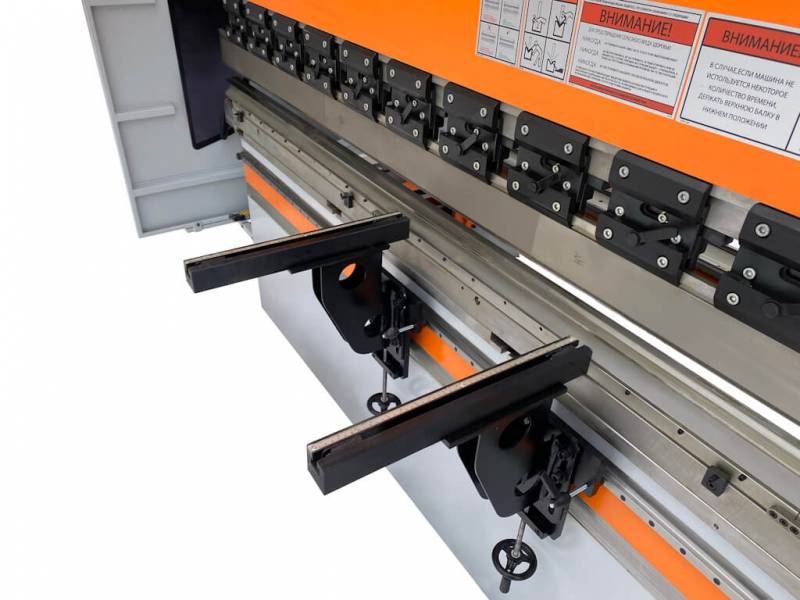

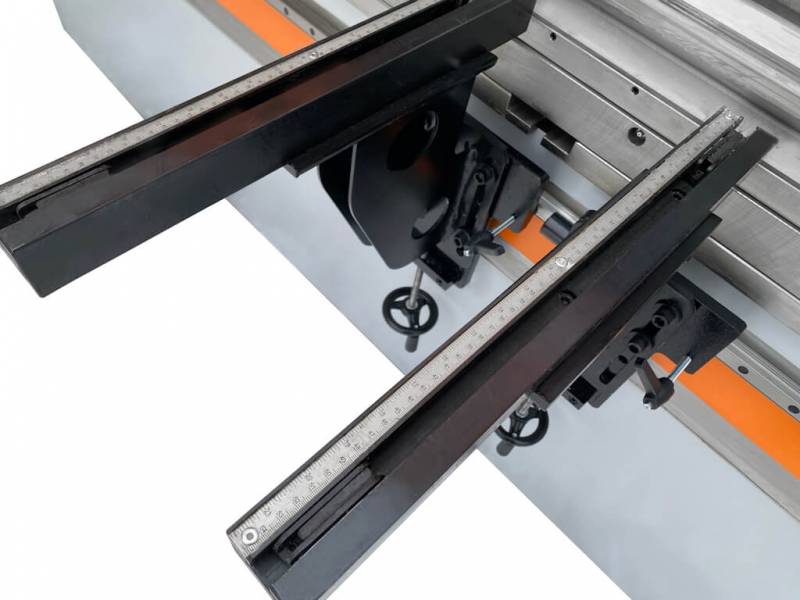

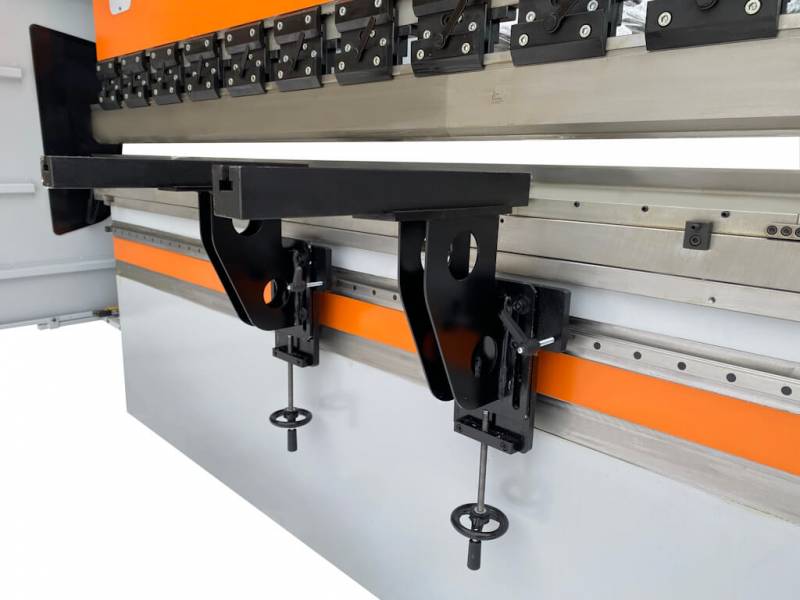

Пресс Ermaksan Power Bend Pro 2600-100 оснащен передней поддержкой листа, которая регулируется по высоте с помощью вращения маховиков, а ее перемещение по горизонтали осуществляется по линейным направляющим. Для удобства базирования листа стол передней поддержки оснащён линейками что позволяет существенно облегчить работу оператора.

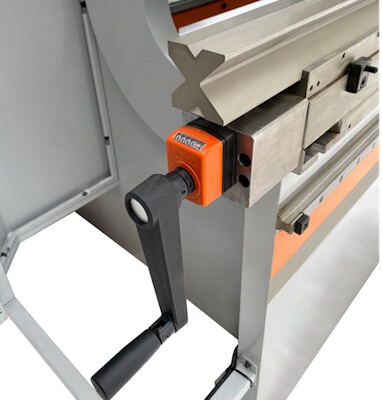

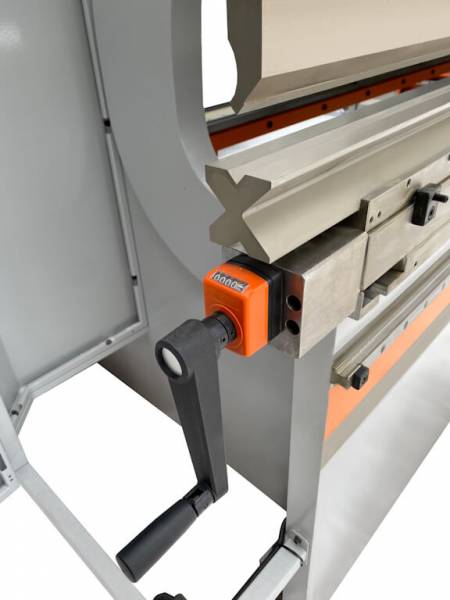

Пресс Ermaksan Power Bend Pro 2600-100 оснащен ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола

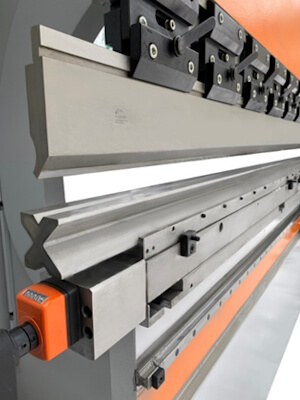

Станок оснащен комплектом инструмента от ведущего европейского бренда Rolleri.

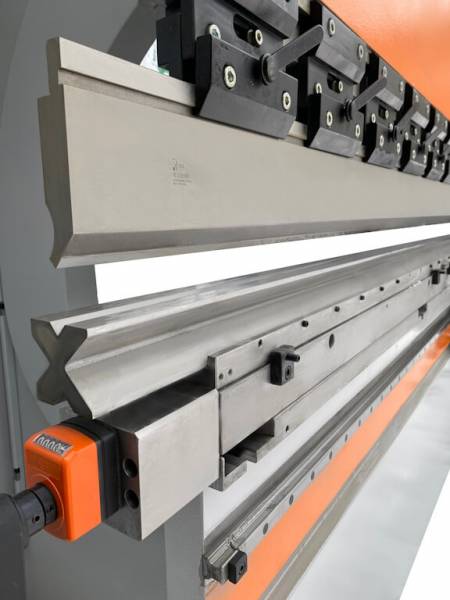

Нижний инструмент представляет собой закаленную 4х-стороннюю матрицу.
Нижний инструмент установлен на специальную подложку, что обеспечивает высокую точность базирования инструмента.

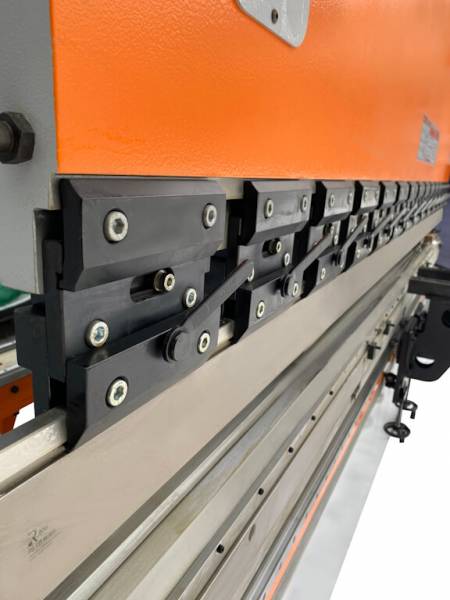

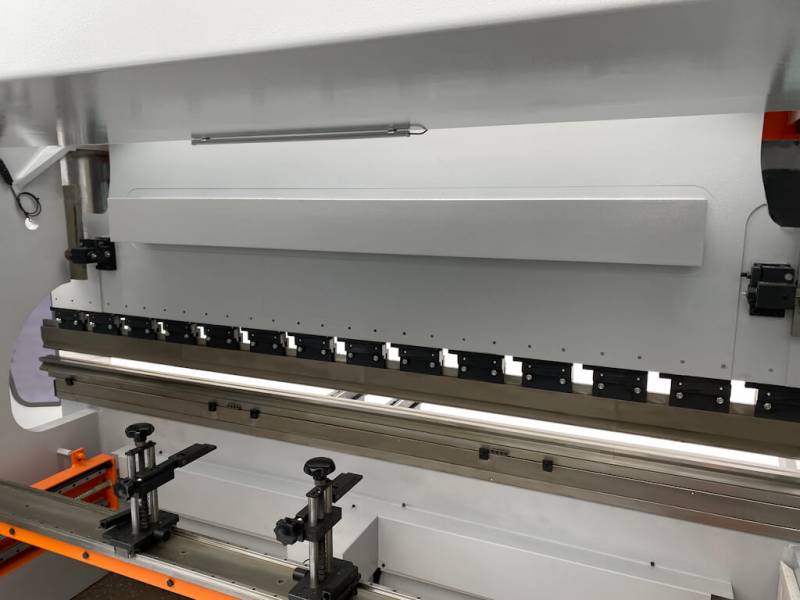

Верхний быстросъёмный инструмент имеет тип крепления AMADA-Promecam.

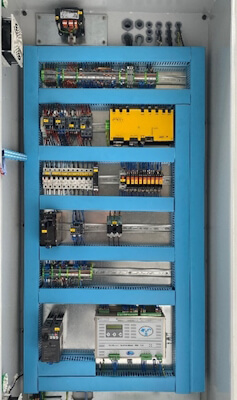

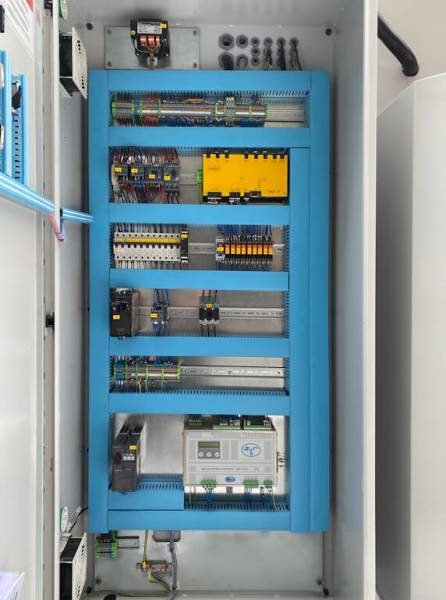

В электрошкафу станка располагаются самые надежные автоматы и пускатели таких брендов как Siemens, Legrand, Omron.

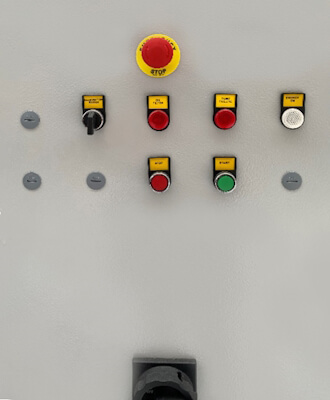

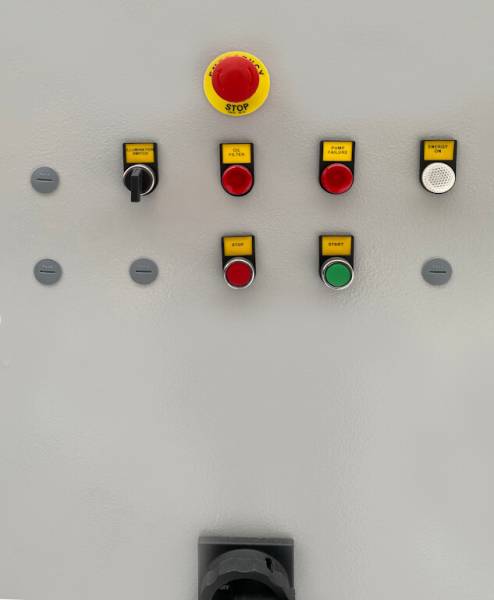

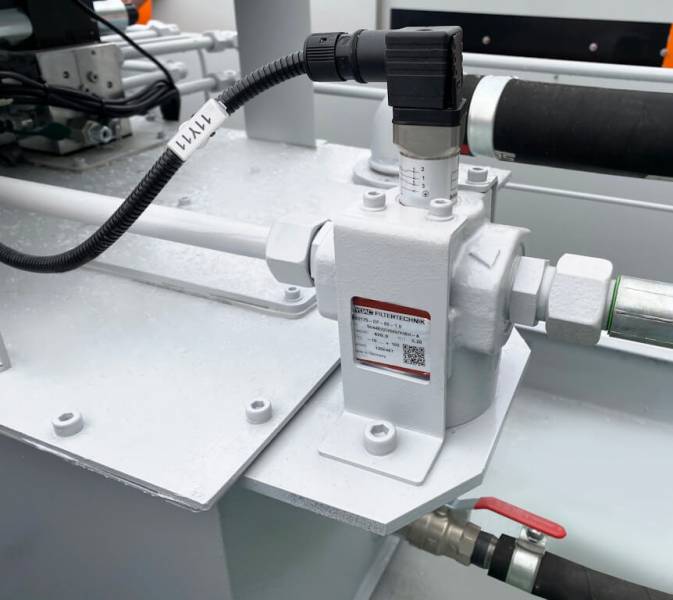

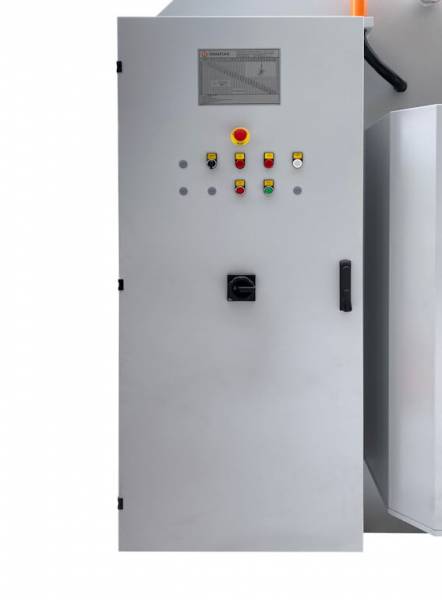

На самом шкафу расположены индикатор включения, аварийные индикаторы, которые предупреждают об ошибке в работе гидравлической станции, и о необходимости замены масленого фильтра, тумблер включения и выключения подсветки, и общий рубильник вкл/выкл подачи электропитания.

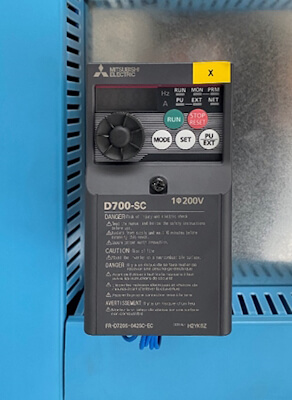

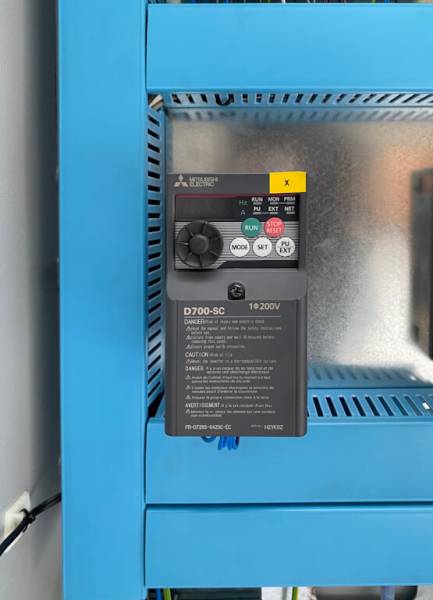

За точность перемещения портала по оси X отвечает инвертер бренда Mitsubishi. Благодаря легкой конструкции портал может развивать скорость перемещения до 230 мм\с.

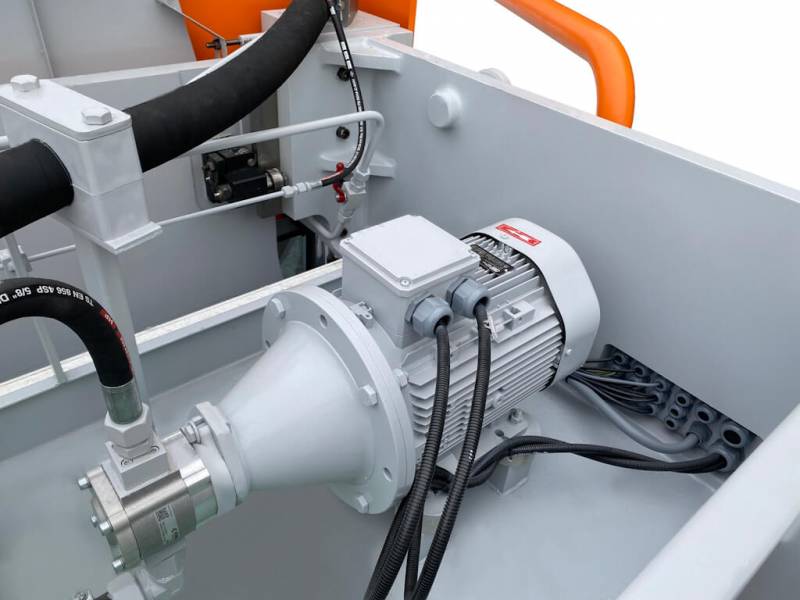

Станок оснащен мощным и надежным двигателем европейского бренда мощностью 7,5 кВт.

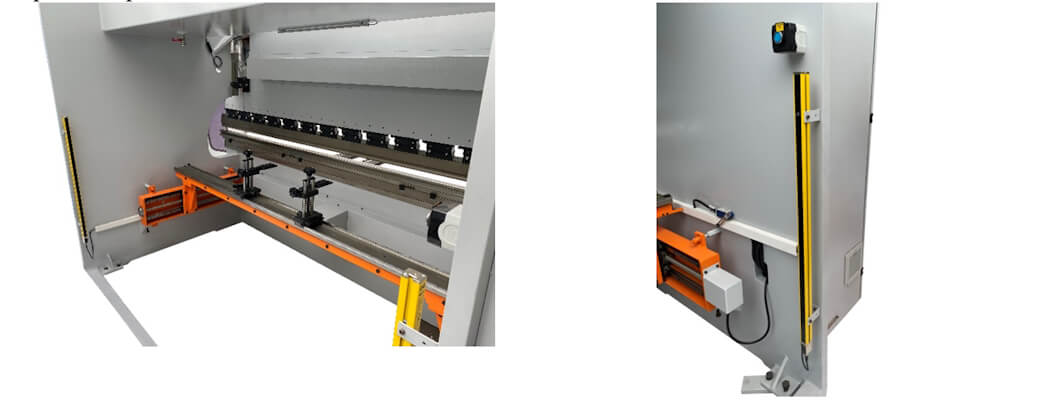

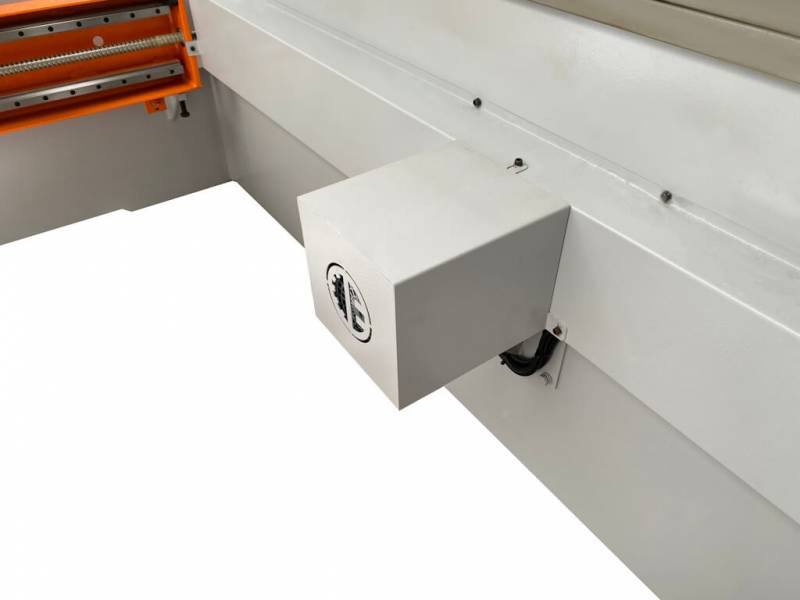

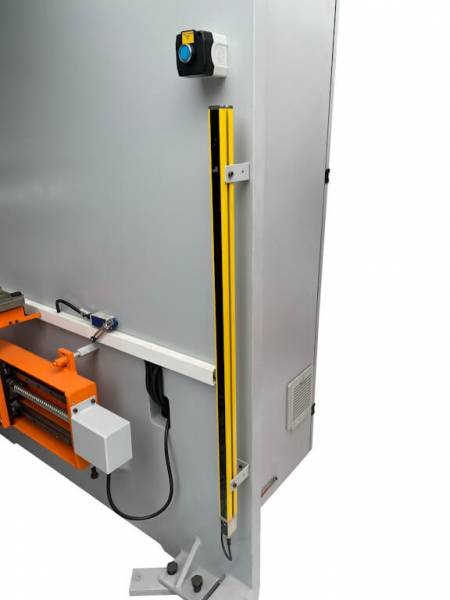

С тыльной стороны станка располагается световой барьер для защиты от несанкционированного доступа людей в рабочую зону.

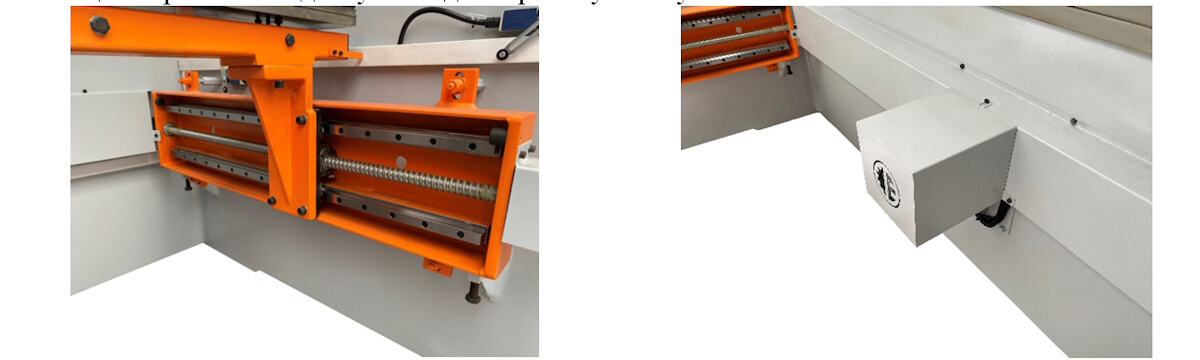

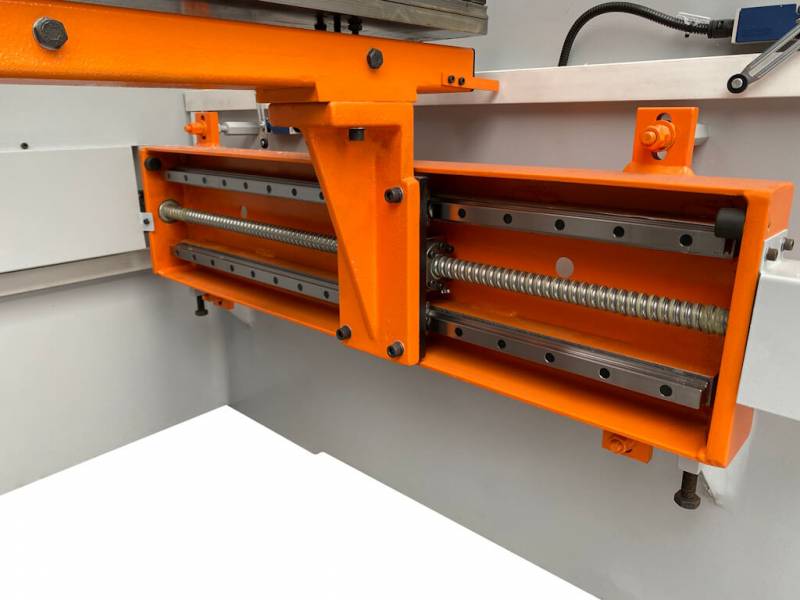

Перемещение портала осуществляется по линейным направляющим с помощью ШВП и электродвигателя.

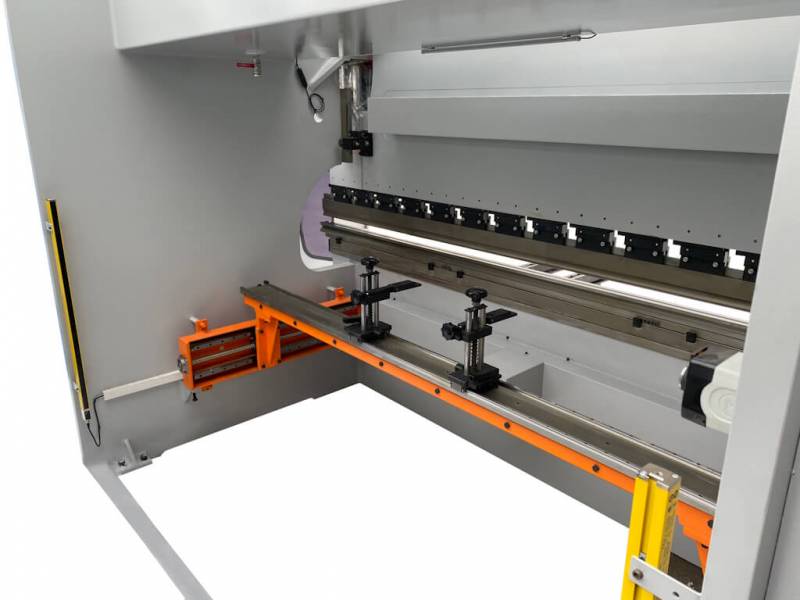

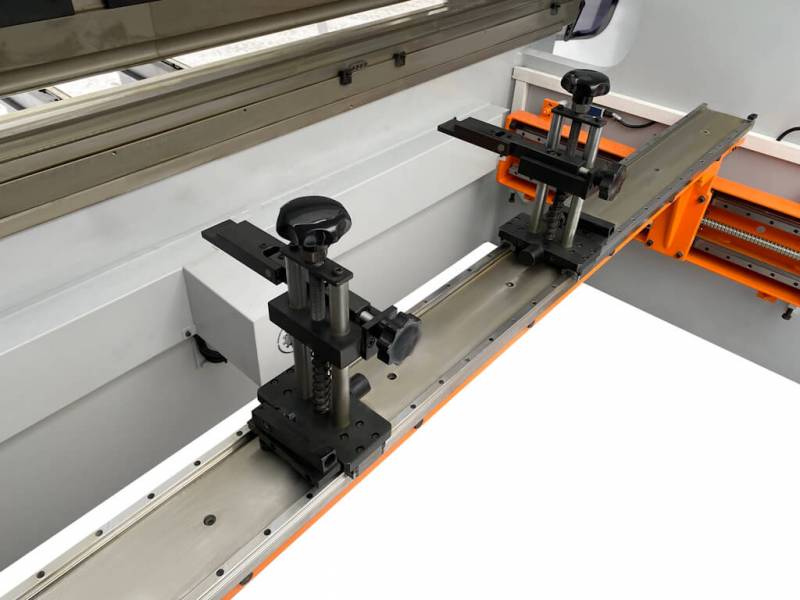

В верхней части портала установлены два упора с возможностью перемещения по оси Z и R. Перемещение упоров по оси R осуществляется вручную с помощью вращения маховиков. Перемещение задних упоров по оси Z осуществляется также вручную, по линейным направляющим.

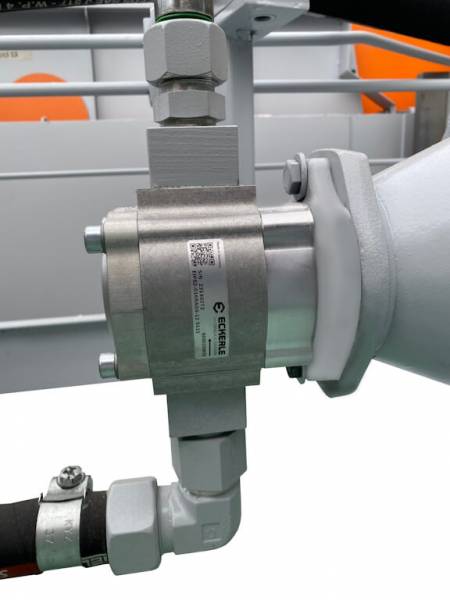

Гидравлическая помпа европейского бренда Eckerle обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и надежности.

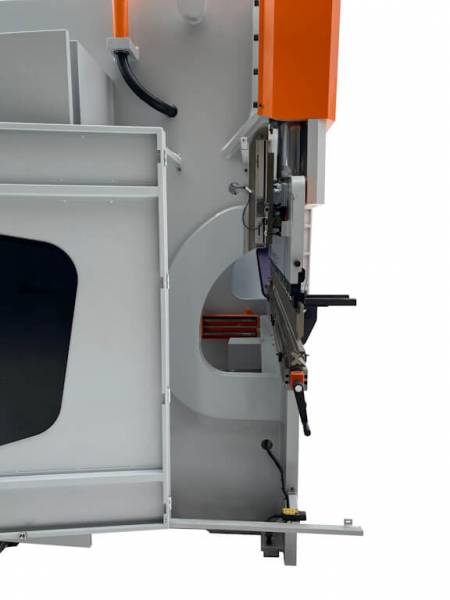

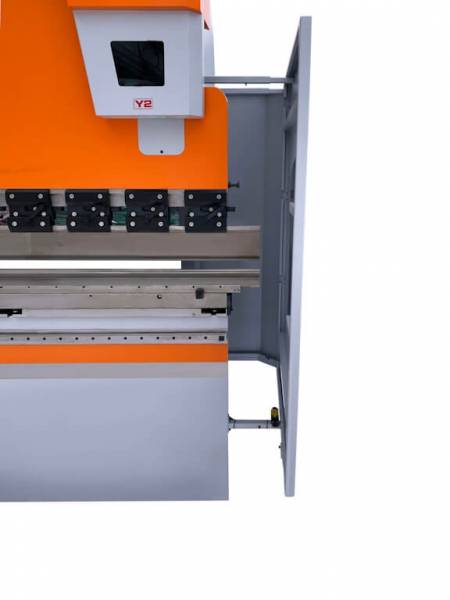

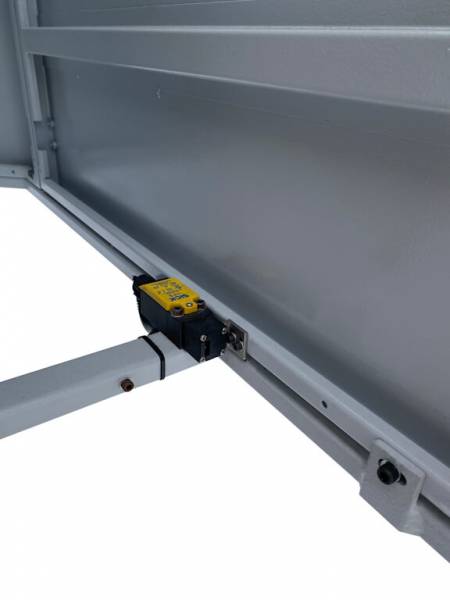

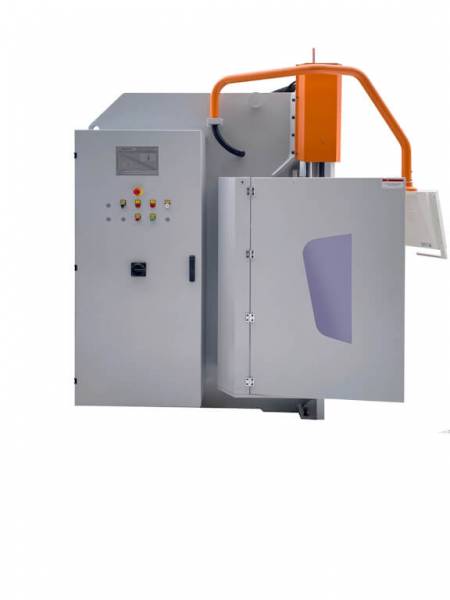

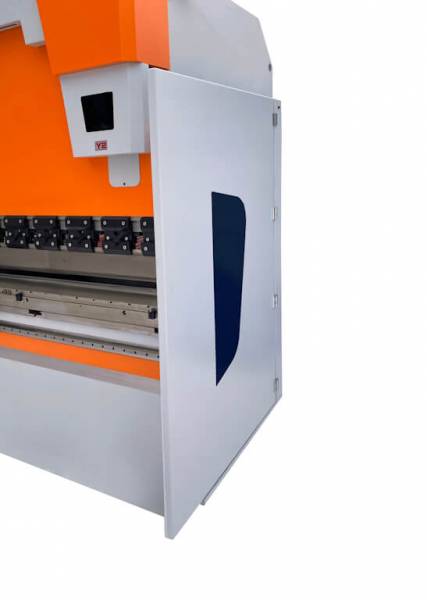

Пресс Ermaksan Power Bend Pro 2600-100 оснащен защитными боковыми ограждениями с концевым выключателем.

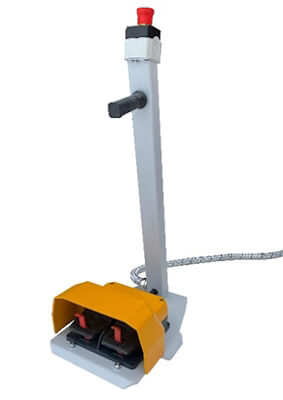

С помощью эргономичной переносной педали осуществляется опускание и поднятие траверсы.
Стандартная комплектация:
- 3 оси (Y1, Y2, X);
- Жесткий корпус из стали ST44 A1 высокого качества;
- Регулируемая передняя поддержка листа;
- Контроллер CYBELEC CYBTOUCH 12 PS 2D;
- Ось R с ручной регулировкой;
- Ручная система компенсации прогиба (бомбирование);
- Пальцы заднего упора - 2шт;
- Гидравлическая система марки HAWE (Германия);
- Электроавтоматика производства компании SIEMENS (Германия);
- Верхний инструмент (закаленный, шлифованный пуансон): ROLLERI P.135-85-R08;
- Нижний инструмент (закаленная, шлифованная 4-х ручьевая матрица): ROLLERI М460-R;
- Система крепления верхнего инструмента AMADA-Promecam;
- Система крепления нижнего инструмента Ermaksan E1050;
- Руководство по эксплуатации на русском языке;
- Передвижная консоль с двумя педалями (позволяющая работать, как в одиночном, так и в повторяющемся цикле);
- Тыльная световая защита;
- Боковые шторки с концевыми выключателями.
