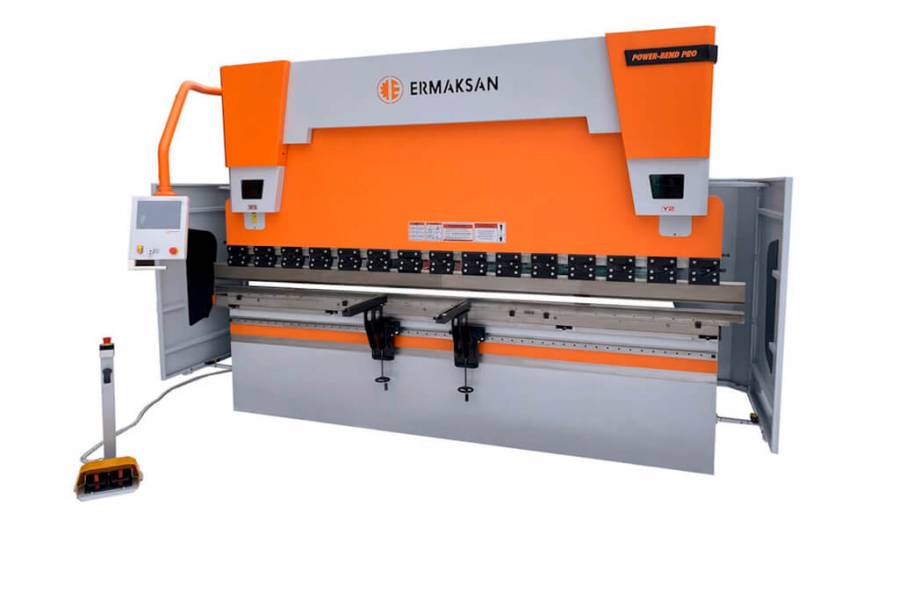

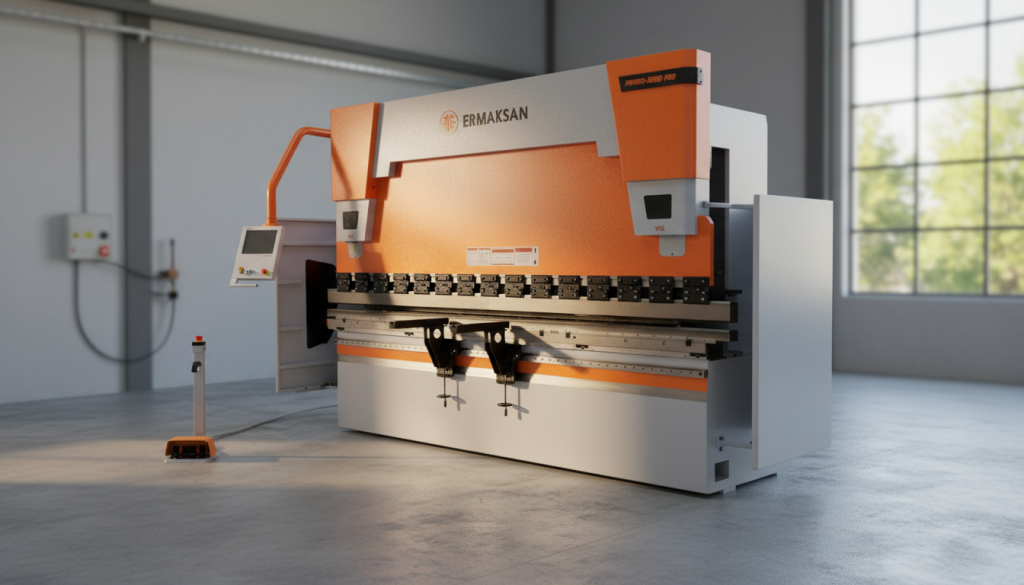

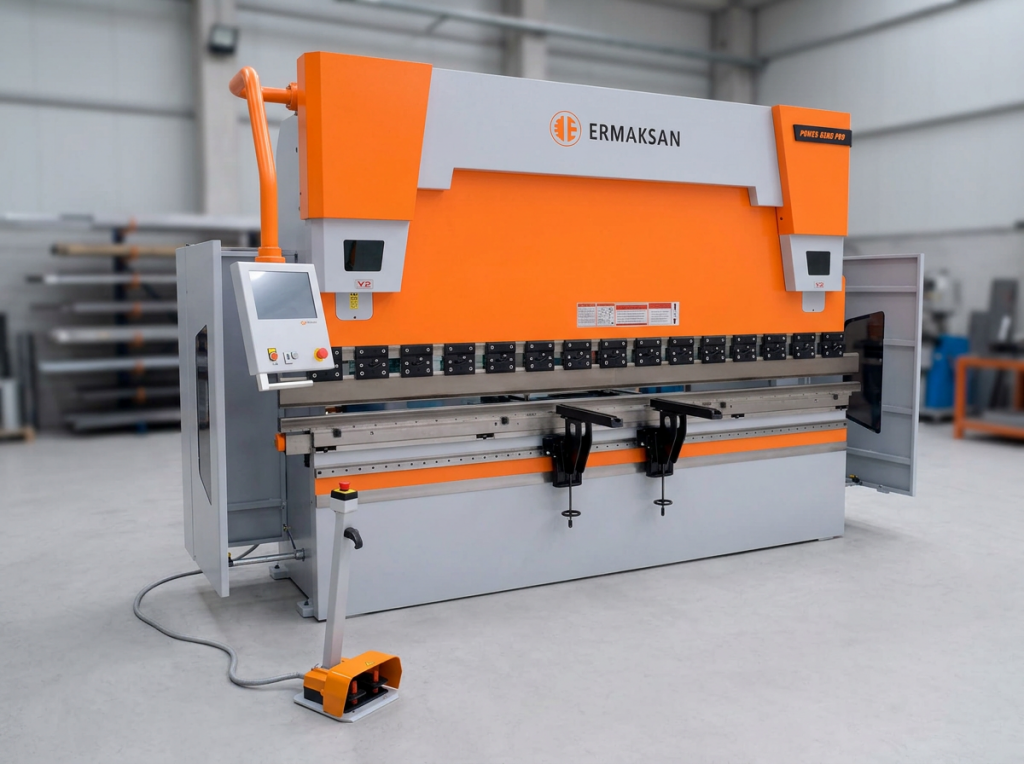

Листогибочный гидравлический пресс Ermaksan Power Bend PRO 3100 x 100 (4х осевой)
Параметр | Power Bend Pro 3100 100 | |
---|---|---|
Длина гибки | мм | 3100 |
Максимальное усилие гибки | тонн | 100 |
Расстояние между колоннами | мм | 2600 |
Скорость подвода инструмента Y | мм/с | 200 |
Рабочая скорость Y | мм/с | 10 |
Скорость возврата Y | мм/с | 155 |
Система бомбирования | ручная | |
Ход по оси X | мм | 800 |
Скорость оси X | мм/с | 500 |
Ход по оси R | мм | - |
Скорость оси R | мм/с | - |
Количесво пальцев заднего упора | шт | 2 |
Количество передних поддержек | шт | 2 |
Количество гидравлического масла | литров | 200 |
Мощность гидромотора | кВт | 7,5 |
Ход верхней траверсы | мм | 275 |
Просвет | мм | 550 |
Глубина зева | мм | 410 |
Высота стола | мм | 900 |
Ширина стола | мм | 90 |
Длина | мм | 4250 |
Высота | мм | 2800 |
Ширина | мм | 1950 |
Вес | кг | 7450 |
Описание станка Листогибочный гидравлический пресс Ermaksan Power Bend PRO 3100 x 100 (4х осевой)
Благодарим Вас за интерес, проявленный к оборудованию, поставляемому компанией «Металлмастер» – ведущего поставщика промышленного оборудования на российском рынке.
Компания ERMAKSAN была создана Эролом Озкаяном в 1963 году и благодаря постоянному улучшению качества и использованию передовых технологий сегодня занимает ведущее место среди компаний в Турции и в мире.
Компания ERMAKSAN производит промышленное оборудование для листообработки более 50 лет и обладает опытом по по разработке и внедрению уникального оборудования, учитывая пожелания своих клиентов.
Компания ERMAKSAN:
- Площадь производственных площадей составляет около 80 000 кв. метров;
- В штате 700 высококвалифицированных специалистов;
- Собственный технологический центр;
- Ежегодно поставляют более 3000 станков, 80% которых поставляется на экспорт.
- Оборудование компании установлено по всему миру, от Европы до Канады и США.
Гибочные прессы Power Bend сочетают в себе функциональность, производительность и стоимость и являются самой популярной моделью на российском рынке. Станина пресса обработана в один проход на высокотехнологичном обрабатывающем центре из Европы. При изготовлении пресса были использованы электронные и гидравлические компоненты от ведущих мировых производителей. Пресс обладает всеми необходимыми опциями для выполнения основных видов гибки, что позволяет достичь превосходных результатов при гибке материалов различной толщины из черной, нержавеющей и других видов стали.
Благодаря интуитивно понятному и удобному в использовании CNC контроллеру, низким эксплуатационным расходам на гидравлическую систему, листогибочные прессы Power-Bend Pro могут стать высокопроизводительным и экономичным решением для Вашего бизнеса и предоставить Вам возможность производить с высокой точностью все виды гибов в условиях массового производства.
При необходимости пресс можно дооснастить, повысив его производительность и удобство работы. Калибровка пресса осуществляется при каждом пуске за счет автоматической индексации осей.
Инструмент верхний (пуансон) и нижний (матрица):
Стандартная комплектация:
- Жесткий корпус из стали ST44 A1 высокого качества
- Регулируемые, скользящие передние опоры
- Стандартная стойка контроллера
- Контроллер CYBELEC CYBTOUCH 12 PS 2D
- 1 осевой задний упор, управляемый от ЧПУ: Ось x, ось R регулируется вручную
- Зев- 410
- Пальцы заднего упора - 2шт
- Шкала измерений в метрах и дюймах
- Система компенсации прогиба (бомбирование), для прессов от 3100 ... 4100 мм, 260 – 320т – ручная система, от 400 т и выше моторизированное бомбирование установлено в базовой комплектации

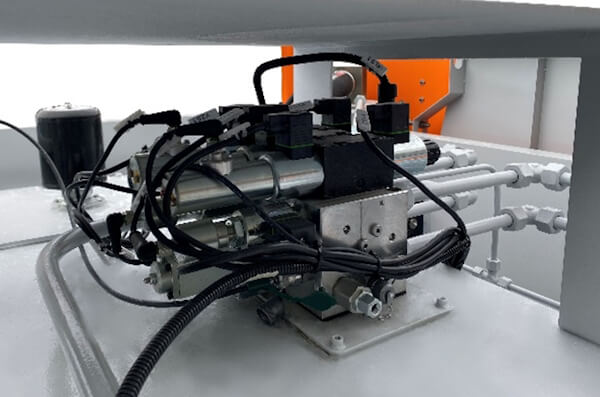

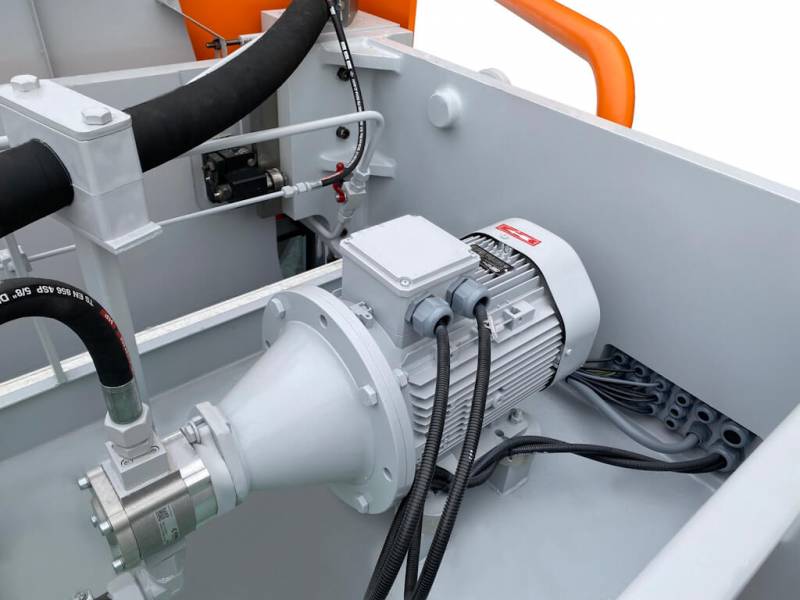

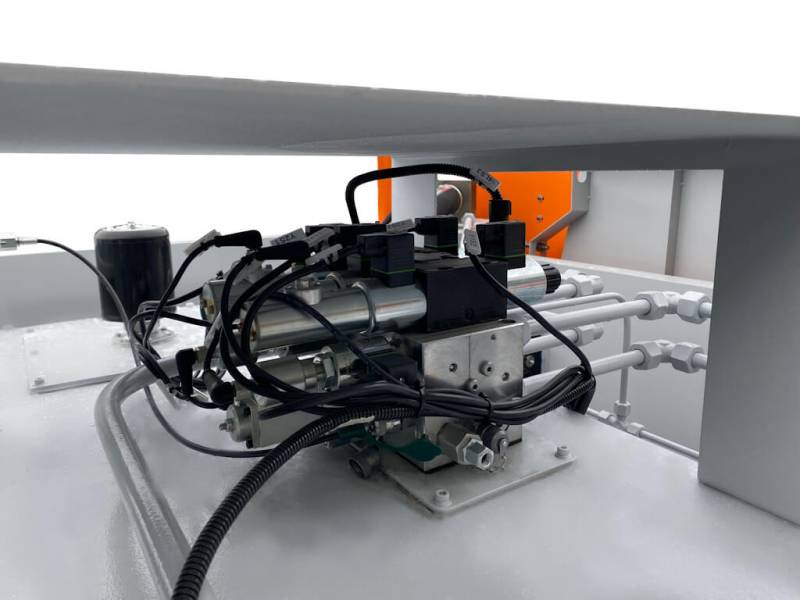

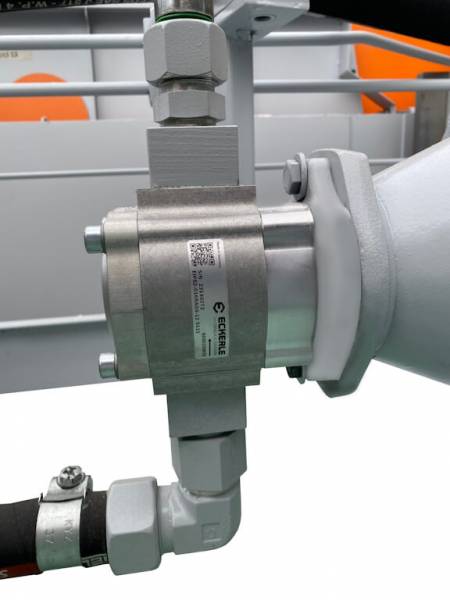

- Cервогидравлическая система марки HAWE (Германия);

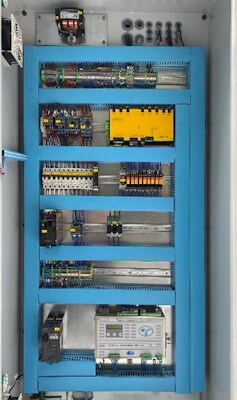

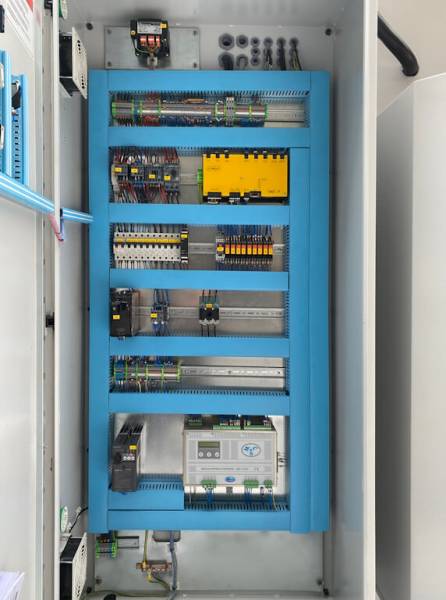

- Электрическая система производства компании SIEMENS (Германия), в соответствии с нормами безопасности CE;
- Система передней поддержки листа: L образная
- Стол: стандартный
- Верхний инструмент (закаленный, шлифованный пуансон): ROLLERI P.97-85-R08
- Нижний инструмент (закаленная, шлифованная 4-х ручьевая матрица): ROLLERI М460-R
- Система крепления верхнего инструмента European Type top tool holder;
- Cистема крепления нижнего инструмента Ermaksan E1050
- Цвет RAL 7035-RAL 2008 COLORS
- Напряжение 50Hz-380V (3Ph)
- Этикетка на английском
- Руководство на английском языке

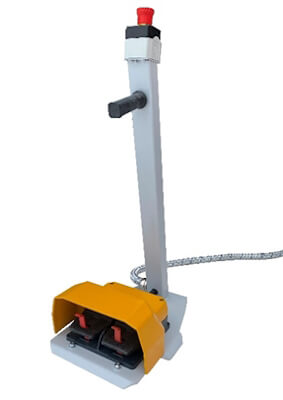

- Передвижная консоль с двумя педалями, позволяет работать, как в одиночном, так и в повторяющемся цикле

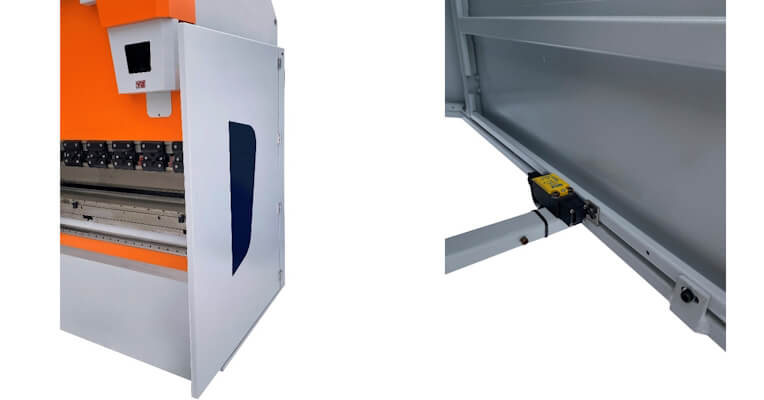

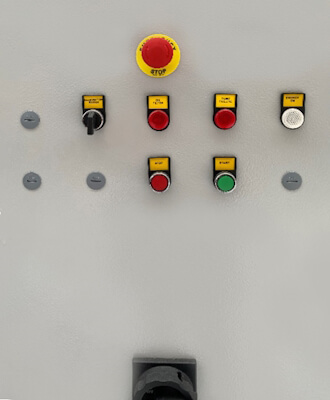

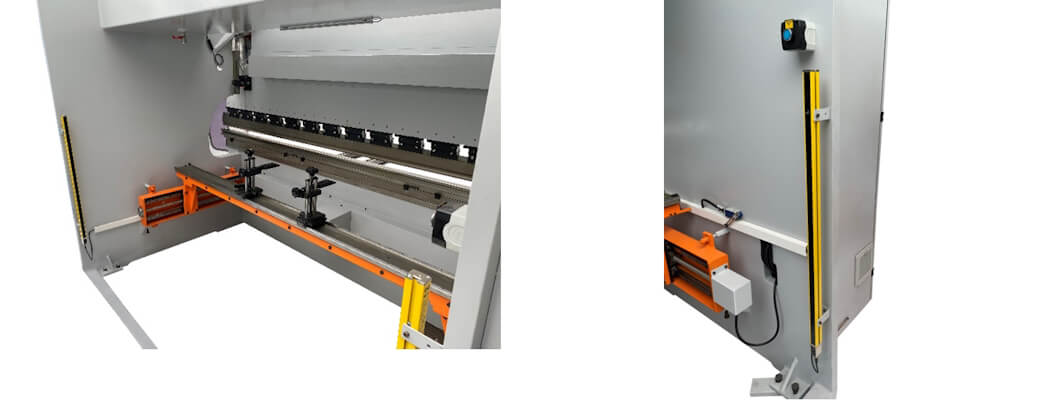

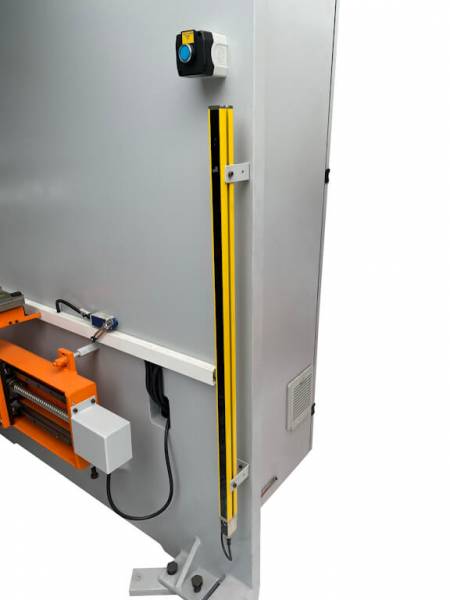

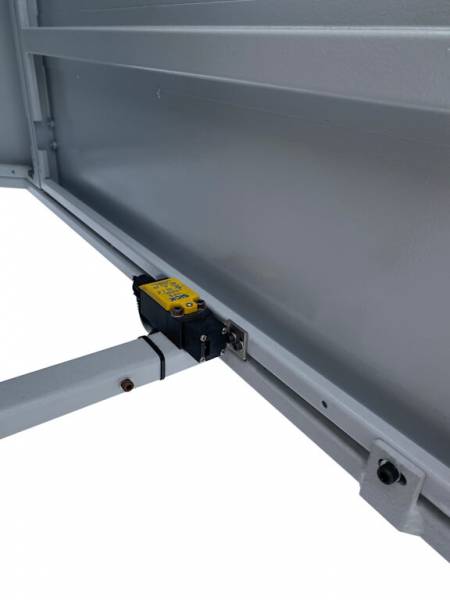

- Задняя зона пресса оснащена защитным световым барьером и боковые зоны оснащены шторками с концевыми выключателями.
Дополнительная комплектация:
- Оси заднего упора, управляемые от ЧПУ: R; X; Z1; Z2 (только на заводе)
- Контроллер Delem ER70 5 осей (только на заводе)
- Контроллер Cybelec ModEva PAC Touch 7 осей (только на заводе)
- Контроллер ER90Plus 3D (только на заводе)
- Дополнительные пальцы заднего упора
- Моторизованная или ручная система компенсации прогиба стола (бомбирование) (только на заводе)
- Подогрев или охлаждение масла (только на заводе)
- Параметры пресса по запросу (только на заводе)
- Пуансоны и матрицы специальных размеров и форм
- Лазерная защита рук оператора (только на заводе)
- Система крепления WILA (только на заводе)
- Инструментальный шкаф
- Автоматическая смазка направляющих (только на заводе)
- Автоматические поддержки сопровождения листа AP3/AP 4 (только на заводе)
- Установка контроллера или электрошкафа с левой стороны (только на заводе)
- Пневматическая или гидравлическая система зажима пуансонов (только на заводе)
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА
Power Bend Pro 3100-100

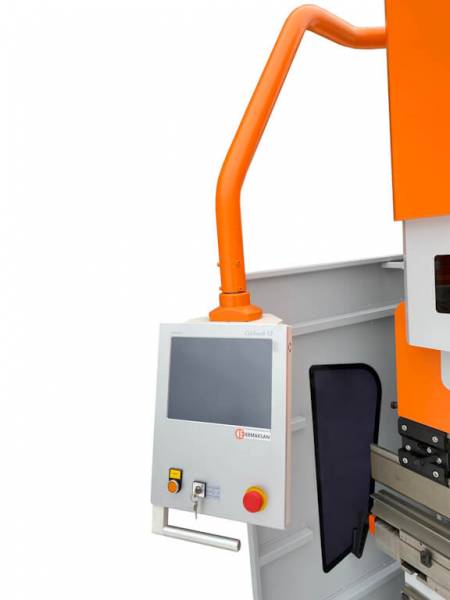

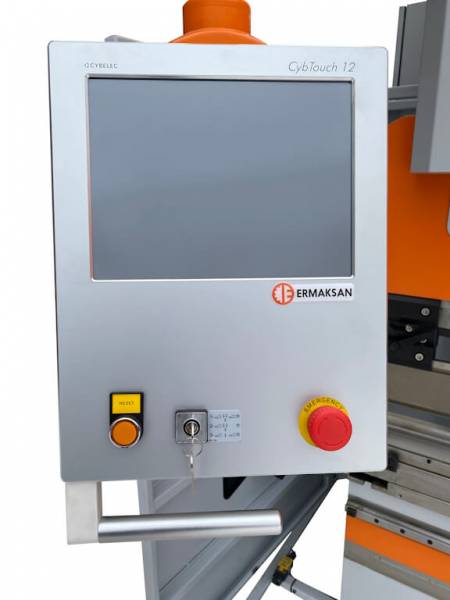

Контроллер Cyb Touch 12 PS
Cyb Touch 12 PS предназначен специально для синхронизированных гибочных прессов. Как и все контроллеры серии CybTouch, CybTouch 12 PS оснащен интуитивно понятным пользовательским интерфейсом и сенсорным экраном за счет чего максимально удобен в использовании.
Благодаря своим ключевым свойствам онлайн-справке, удобного для оператора программного обеспечения, многие функции с которыми работает, пользователь автоматизированы - CybTouch 12 PS является надежным и простым в управлении.
CybTouch 12 PS встроен в гладкий, металлический, современные корпус, специально разработанный для установки на поворотную консоль или может поставляться на передвижной панели.
Простота эксплуатации:
- Большой, яркий и высококонтрастный полностью сенсорный экран.
- Простые страницы, четкий дисплей, большие клавиши
- Интуитивно понятный пользовательский интерфейс
- Полное программирование для эффективного серийного производства с большим количеством гибов
- Легкие одиночные гибы с помощью страницы EasyBend
- Онлайновые справки и интерактивные всплывающие окна
- Удобное резервное копирование данных и обновление программного обеспечения с помощью ПК или ноутбука
- Доступны самые разнообразные языки
Простота гибки:
- Различные автоматические вычисления функций гибов
- Последовательности и программы гибов можно запоминать
- Управление углом, усилием гибки и системой антипрогиба
- Простое ручное управление
- Доступно автономное 2D-программное обеспечение
Улучшенное управление:
- Управляет 3-мя осями
- Автоматическая последовательность гибов
- Расчет допусков на гиб
- Расчет давления - антипрогиба
- Модульные инструменты для каждой детали или гиба
- Коррекция угла и полки
- Телесвязь через беспроводное соединение с ПК или ноутбуком
- Порт USB для карты памяти для передачи / резервного копирования данных

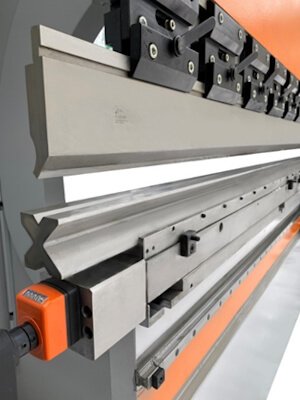

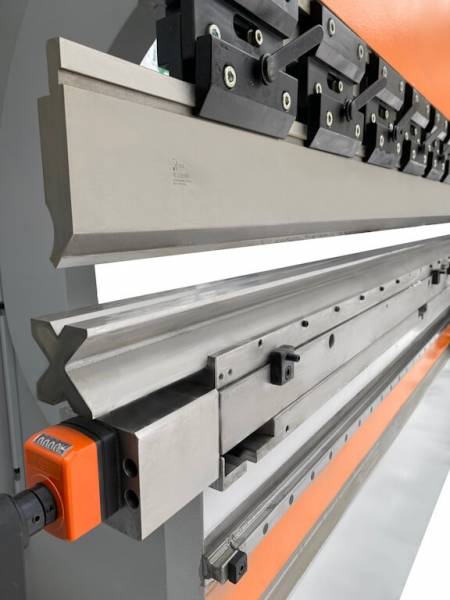

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы. 4-х ручьевая V-образная матрица

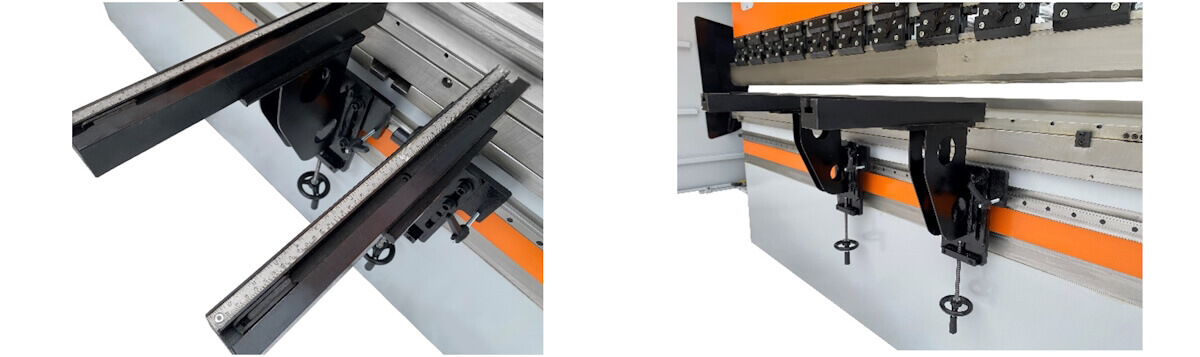

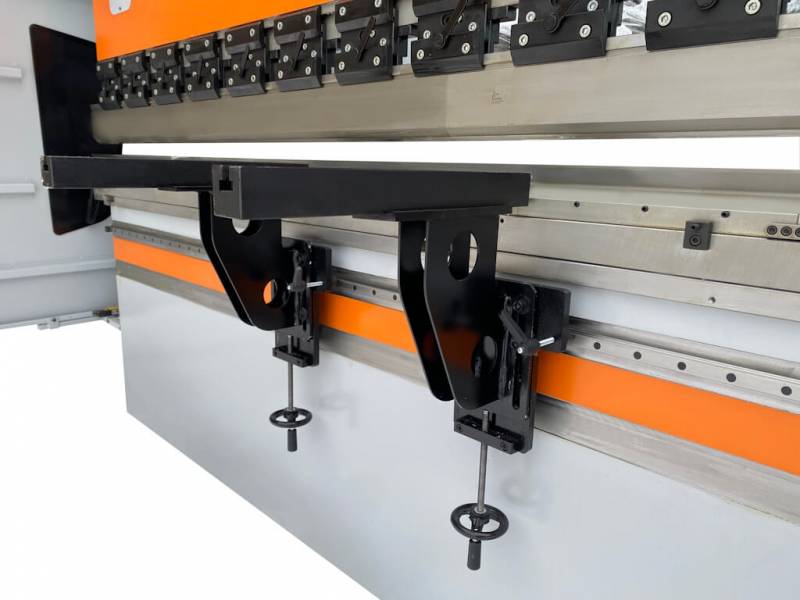

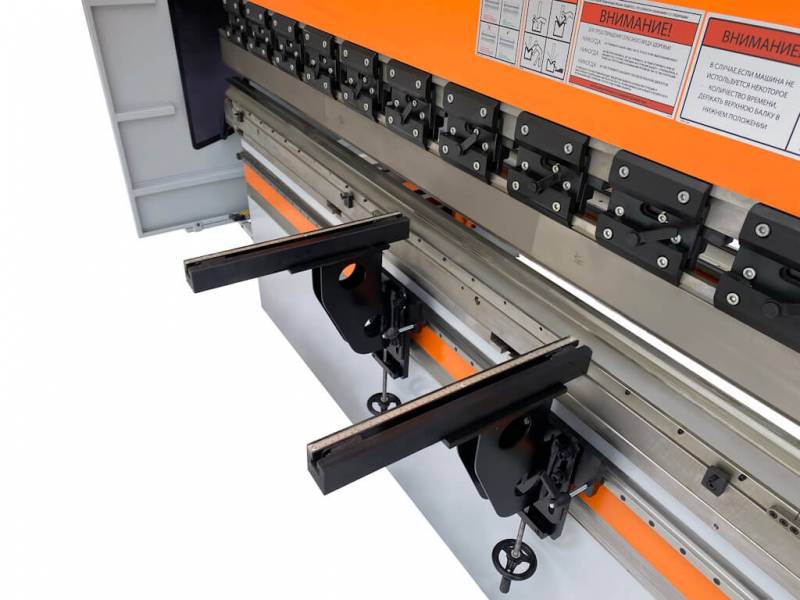

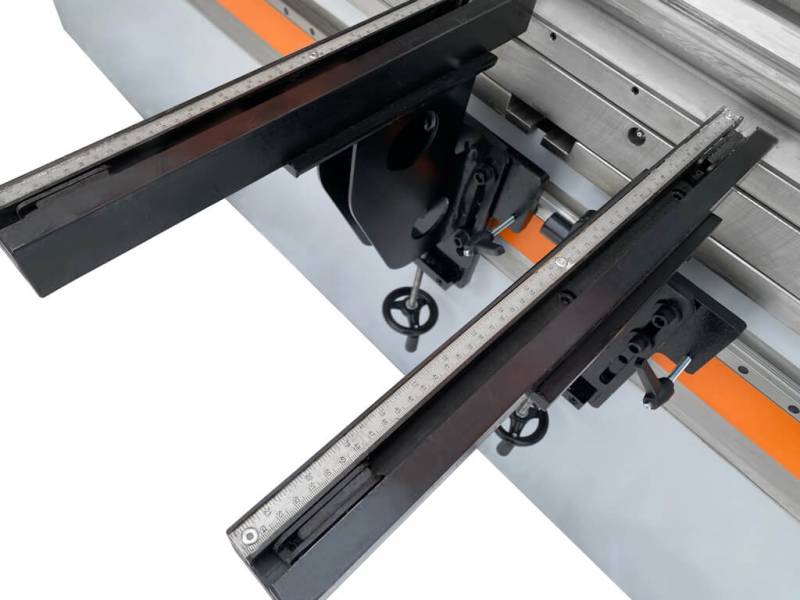

Для удобства оператора и облегчения работы на станке установлены передние поддержки L типа, которые свободно перемещаются вдоль инструмента по линейным направляющим, опоры также регулируются по высоте. Опоры оснащены линейками, при помощи которых можно производить гибку без использования заднего упора.

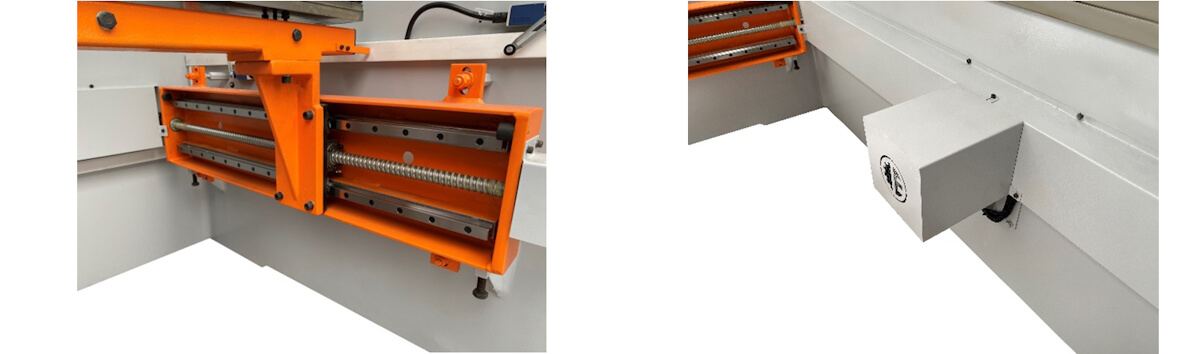

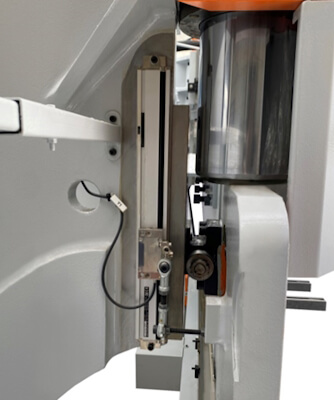

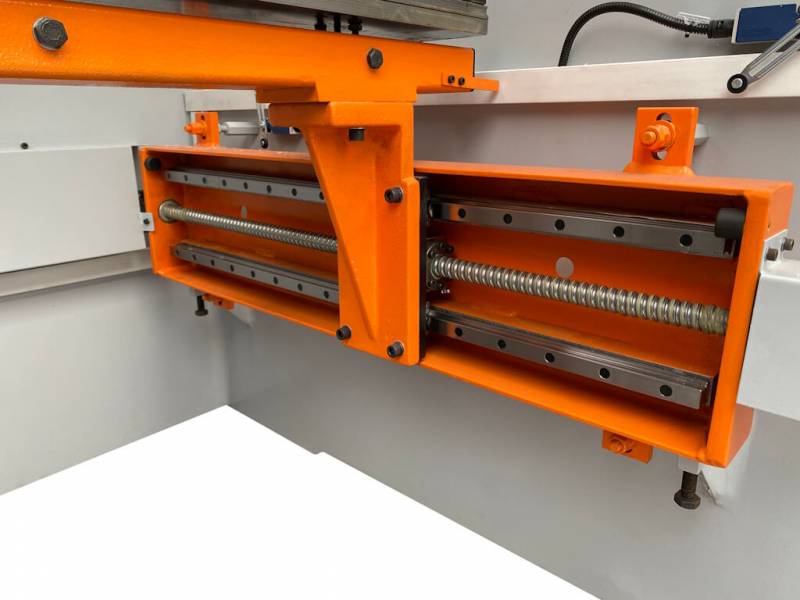

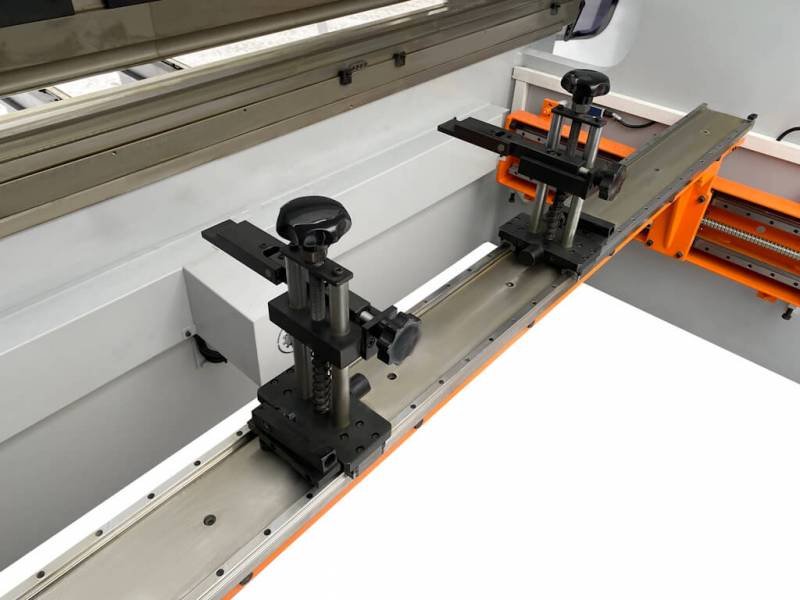

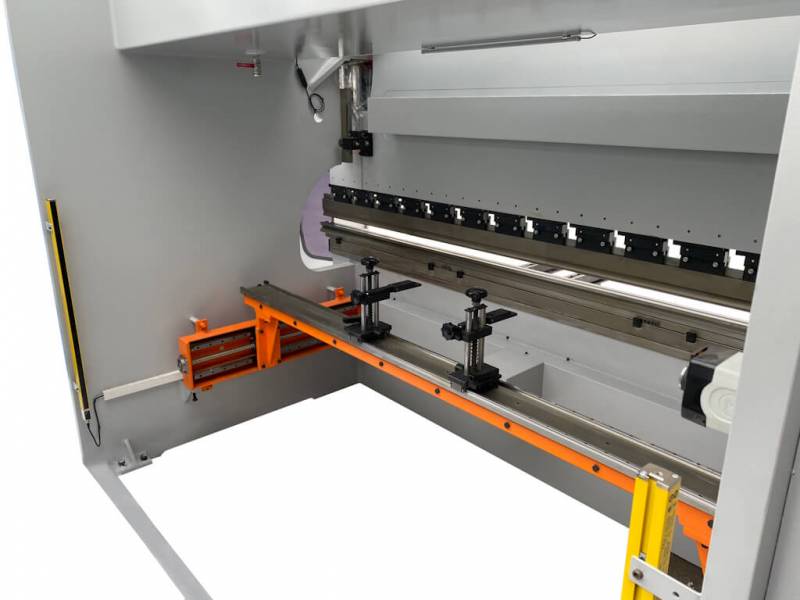

Перемещение заднего упора происходит посредством шарико-винтовой пары с точностью позиционирования до 0,01мм и управляется от ЧПУ. Высота расположения пальцев заднего упора производится вручную.

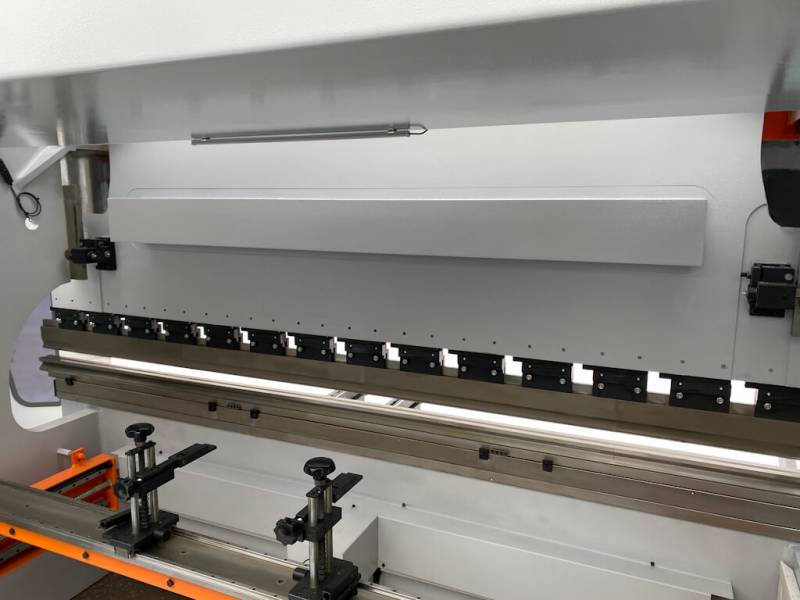

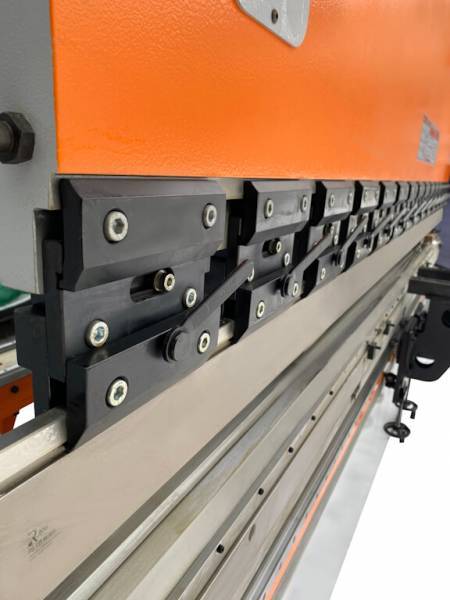

Листогибочный пресс оснащён специальными зажимными устройствами верхнего инструмента с системой крепления AMADA Promecam. Благодаря этим устройствам замена верхнего инструмента производится быстро и легко.

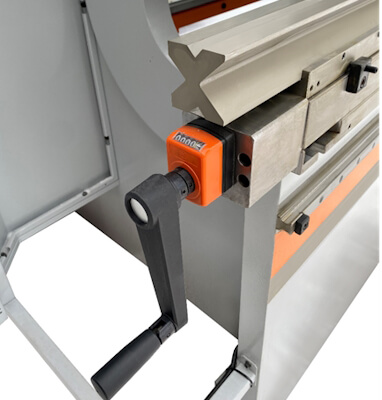

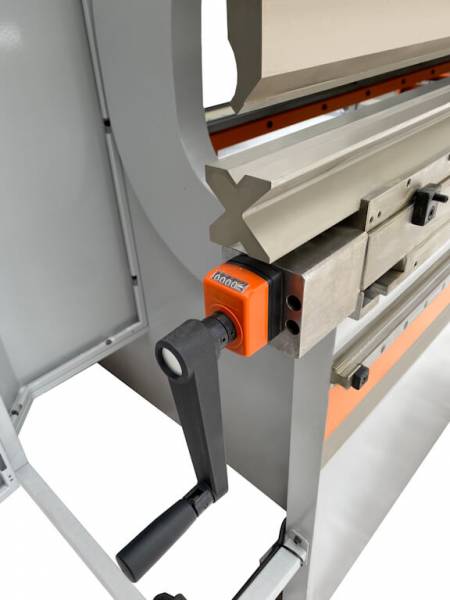

Ручная система компенсации прогиба верхнего инструмента (система бомбирования). Благодаря этой системе при гибке толстого металла, угол будет равномерный на всей длине гибки. Без этой системы возможен недогиб в середине детали.
Дополнительное оборудование - опции
позволяет производить те же действия, что и стандартный контроллер и при этом обладает рядом преимуществ.
- Графическое пошаговое представление очерёдности гибки, автоматически рассчитываемое контроллером.
- Отдельная библиотека материалов. Создав материал 1 раз, Вы просто указываете его в программе гибки, остальное контроллер делает автоматически.
- Библиотека простых гибов. Гибку сложного профиля можно задать, прорисовав геометрию и выбрав в библиотеке простой гиб, все корректировки будут задействованы автоматически.
- Выбор режима гибки (воздушная гибка, калибровка, рихтовка и др.)
- Прорисовка геометрии инструмента и просчёт возможного удара детали о сложный инструмент и траверсу.
- Возможность резервного копирования всех библиотек на сторонний носитель.
- Возможность создания управляющих программ на стороннем компьютере с последующим переносом на контроллер.
Гидравлический верхний прижим
Дополнительные пальцы заднего упора
Конструкция заднего упора с осями, регулируемыми от ЧПУ:
2 оси – X; R
4 оси - X; R; Z1; Z2
Моторизированное бомбирование-система антипрогиба управляемая от ЧПУ
