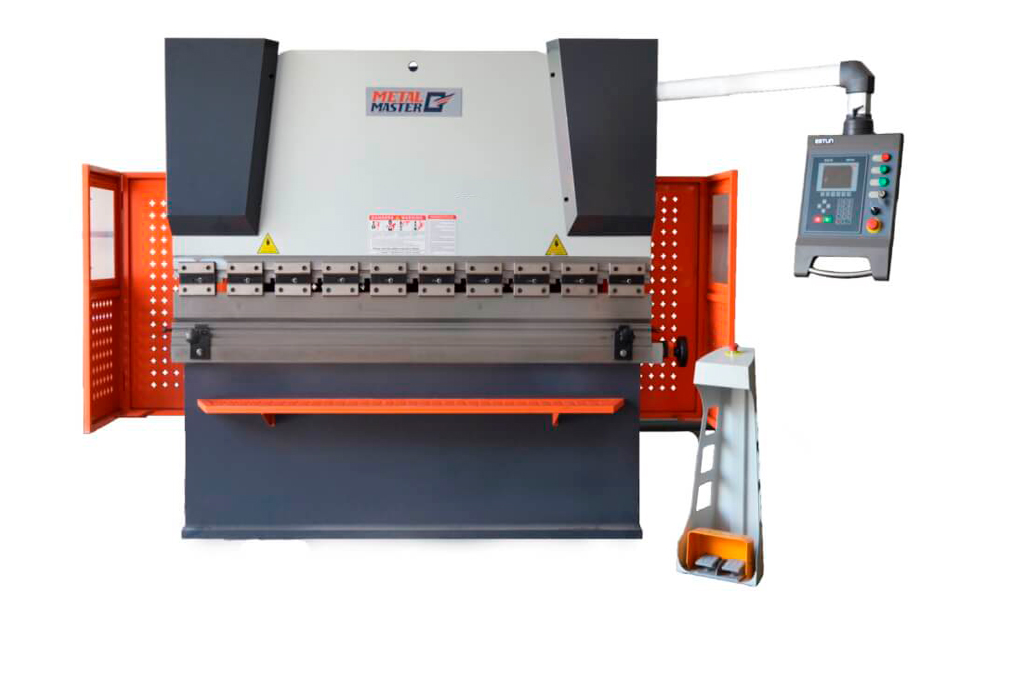

Вертикальный листогибочный пресс Metal Master серии HPJ 1340 с ЧПУ E22

Name: Вертикальный листогибочный пресс Metal Master серии HPJ 1340 с ЧПУ E22
Brand: Metal Master
SKU: 2898
Availability: Discontinued

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряж... Полное описание

Снят с производства

Доставка по РФ

Связаться с нами

Технические характеристики

Модель	HPJ 1340
Усилие, тонн	40
Длина рабочего стола, мм	1300
Расстояние между колоннами, мм	900
Глубина зева, мм	200
Ход пуансона	90
Расстояние между столом и траверсой, мм	300
Скорость рабочая/ обратного хода, мм/с	12/60
Мощность двигателя, кВт	4
Габариты, ДхШхВ, мм	1700x1500 x1900
Вес нетто/брутто, кг	2100/2200

Видеообзор

Обзор Вертикальный листогибочный пресс Metal Master серии HPJ 1340 с ЧПУ E22

Описание

Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 имеет:

Программирование угла гиба в градусах;
Управление осями с точностью 0,1 мм;
Библиотека инструментальной оснастки;
Память 30 программ: в каждой программе до 15 рабочих шагов;
Возможность корректировки угла гибки;
Работа в метрической и дюймовой системах.
Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки. — **Панель управления**

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

**Система ЧПУ E22 имеет:**

Программирование угла гиба в градусах;

Управление осями с точностью 0,1 мм;

Библиотека инструментальной оснастки;

Память 30 программ: в каждой программе до 15 рабочих шагов;

Возможность корректировки угла гибки;

Работа в метрической и дюймовой системах.

Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. — **Штанга положений подвижной траверсы**

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. — **Защита задней стенки**

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Концевой выключатель безопасности
Отключает питание станка в случае открытия задней стенки. — **Концевой выключатель безопасности**

Отключает питание станка в случае открытия задней стенки.

**Синхронизация работы цилиндров через торсионный вал.**

T-образный паз на рабочем столе
Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа. — **T-образный паз на рабочем столе**

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric. — **Электро-шкаф**

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица — **Стандартные матрица и пуансон**

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

**Гидравлическая система Bosch-Rexroth (Германия)**

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевой	E22 (Estun)
Приводы по осям	Мотор-редуктор с асинхронным э/д + энкодер
Клапаны	Bosch-Rexroth
Электроавтоматика	Siemens и Schneider
Масляный насос	Шестеренный
Инструмент	Матрица 4-сторонняя/пуансон AMADAPromecam
Оснащение заднего упора (пальцы)	2 штуки, без регулировки по высоте
Уплотнения г/ц	NOK Japan
Пульт управления	На поворотном кронштейне
Педаль управления	Выносная, с кнопкой аварийного останова
