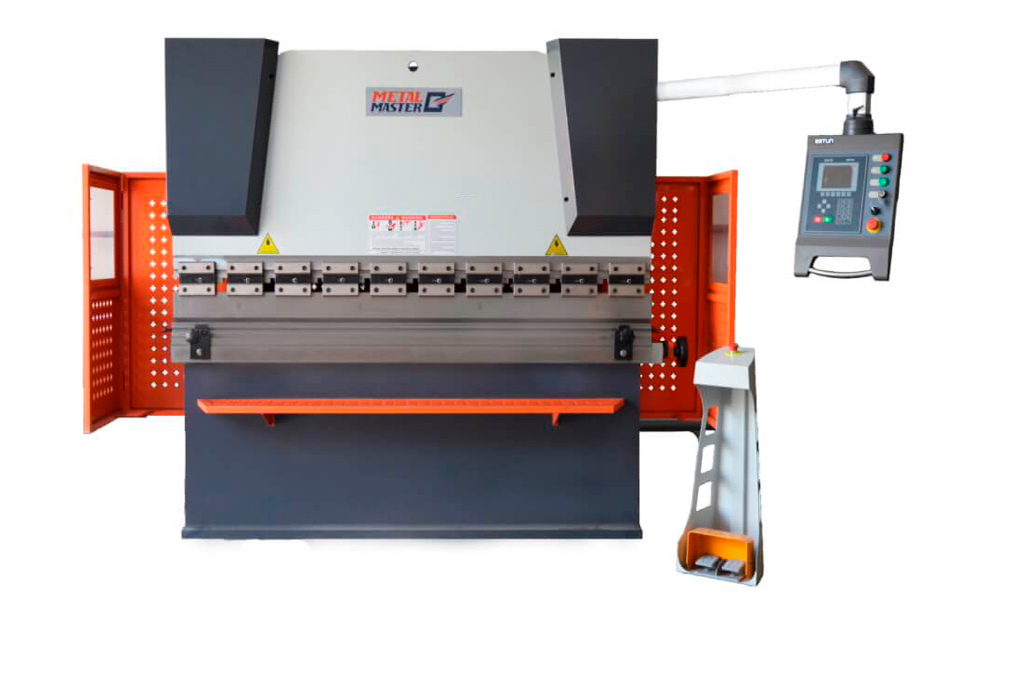

Вертикальный листогибочный пресс Metal Master серии HPJ 25125 с ЧПУ E22

Сейчас этот товар смотрят 3 человека
Технические характеристики
МодельHPJ 25125
Усилие, тонн125
Длина рабочего стола, мм2500
Расстояние между колоннами, мм2000
Глубина зева, мм320
Ход пуансона140
Расстояние между столом и траверсой, мм400
Скорость рабочая/ обратного хода, мм/с10\120
Мощность двигателя, кВт7,5
Габариты, ДхШхВ, мм2900X1650X2350
Вес нетто/брутто, кг5700/5800
Видеообзор
Видеообзор станка
Описание

Описание станка Вертикальный листогибочный пресс Metal Master серии HPJ 25125 с ЧПУ E22

  Панель управления
 Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
  Система ЧПУ E22 имеет:

	 Программирование угла гиба в градусах;
	 Управление осями с точностью 0,1 мм;
	 Библиотека инструментальной оснастки;
	 Память 30 программ: в каждой программе до 15 рабочих шагов;
	 Возможность корректировки угла гибки;
	 Работа в метрической и дюймовой системах.
	 Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
   Панель управления
 Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
  Система ЧПУ E22 имеет:

	 Программирование угла гиба в градусах;
	 Управление осями с точностью 0,1 мм;
	 Библиотека инструментальной оснастки;
	 Память 30 программ: в каждой программе до 15 рабочих шагов;
	 Возможность корректировки угла гибки;
	 Работа в метрической и дюймовой системах.
	 Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ E22 имеет:

  • Программирование угла гиба в градусах;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 30 программ: в каждой программе до 15 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

  Штанга положений подвижной траверсы
 При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.   Штанга положений подвижной траверсы
 При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

  Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.   Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

  Концевой выключатель безопасности
 Отключает питание станка в случае открытия задней стенки.   Концевой выключатель безопасности
 Отключает питание станка в случае открытия задней стенки.

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

  Синхронизация работы цилиндров через торсионный вал.    Синхронизация работы цилиндров через торсионный вал.

Синхронизация работы цилиндров через торсионный вал.

  T-образный паз на рабочем столе
 Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.   T-образный паз на рабочем столе
 Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

  Электро-шкаф
 Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.   Электро-шкаф
 Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

  Стандартные матрица и пуансон
 Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица   Стандартные матрица и пуансон
 Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

  Гидравлическая система Bosch-Rexroth (Германия)    Гидравлическая система Bosch-Rexroth (Германия)

Гидравлическая система Bosch-Rexroth (Германия)

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевойE22 (Estun)
Приводы по осямМотор-редуктор с асинхронным э/д + энкодер
КлапаныBosch-Rexroth
ЭлектроавтоматикаSiemens и Schneider
Масляный насосШестеренный
ИнструментМатрица 4-сторонняя/пуансон AMADAPromecam
Оснащение заднего упора (пальцы)2 штуки, без регулировки по высоте
Уплотнения г/цNOK Japan
Пульт управленияНа поворотном кронштейне
Педаль управленияВыносная, с кнопкой аварийного останова

Вертикальный листогибочный пресс Metal Master серии HPJ 25125 с ЧПУ E-21

ABCDEFGLWH
HPJ2512525002000130400320800210290014002350

Профили, получаемые при использовании листогиба:

Вертикальный листогибочный пресс
Metal Master серии HPJ 25125
 с ЧПУ E-21

Дополнительные опции:

Вертикальный листогибочный пресс
Metal Master серии HPJ 25125
 с ЧПУ E-21

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

Вертикальный листогибочный пресс
Metal Master серии HPJ 25125
 с ЧПУ E-21

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Вертикальный листогибочный пресс
Metal Master серии HPJ 25125
 с ЧПУ E-21

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

Особенности гидравлического вертикально-гибочного пресса MetalMaster HPJ

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Отзывы и вопросы
Отзывы и вопросы. Metal Master HPJ 25125 с ЧПУ E22
  •  stdClass Object
    (
        [id] => 8784
        [object_id] => 5304
        [ip] => 178.237.187.100
        [name] => Леонид
        [text] => Какая ширина у станка?
        [answer] => Здравствуйте! Ширина станка - 1650 мм.
        [type] => product
        [date] => 2021-08-20 04:06:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Леонид 20.08.2021 в 04:06
    Какая ширина у станка?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Ширина станка - 1650 мм.
  •  stdClass Object
    (
        [id] => 8783
        [object_id] => 5304
        [ip] => 178.237.187.100
        [name] => Роман Гаврилов
        [text] => Подскажите глубину зева пресса?
        [answer] => Добрый день! Глубина зева - 320 мм.
        [type] => product
        [date] => 2021-05-29 23:10:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Роман Гаврилов 29.05.2021 в 23:10
    Подскажите глубину зева пресса?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Глубина зева - 320 мм.
