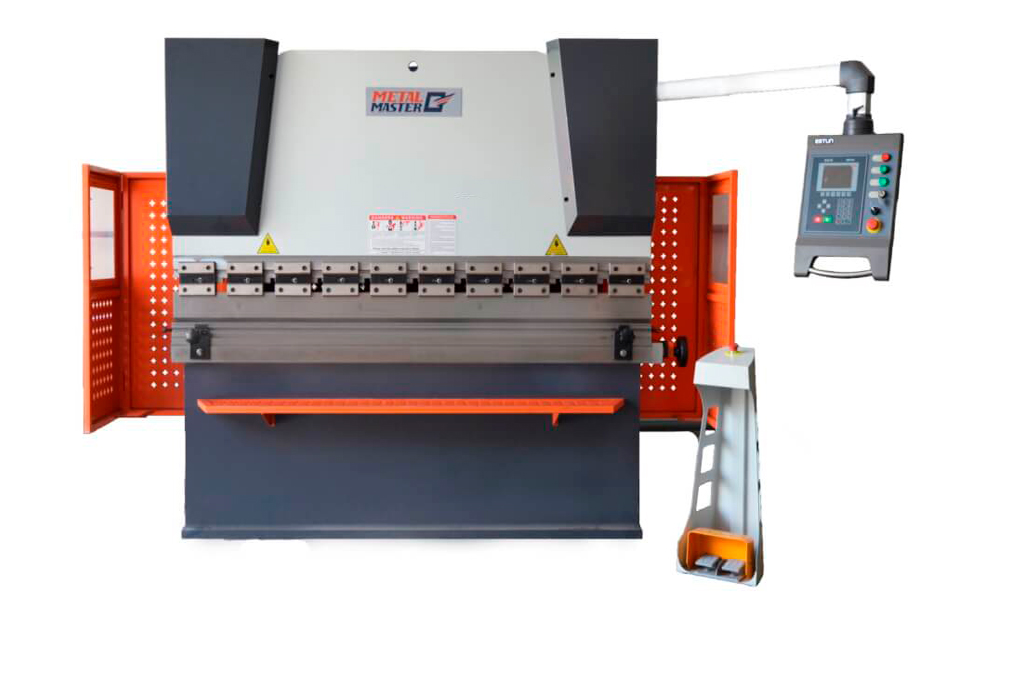

Листогибочный пресс c ЧПУ Metal Master HPJ 2563

Сейчас этот товар смотрят 13 человек

Листогибочные прессы, Metal Master HPJ 2563

Нашли дешевле?

Связаться с нами:

Купить со скидкой ПОЛУЧИТЬ КП

Характеристики
Видеообзор
Описание
Отзывы и вопросы

Технические характеристики

Модель	HPJ 2040	HPJ 2540	HPJ 2563
Усилие, тонн	40	40	63
Длина рабочего стола, мм	2000	2500	2500
Расстояние между колоннами, мм	1500	2000	2000
Глубина зева, мм	200	200	250
Ход пуансона	90	90	100
Расстояние между столом и траверсой, мм	300	300	320
Скорость рабочая/ обратного хода, мм/с	10\80	10\80	10\80
Мощность двигателя, кВт	4	4	5,5
Габариты, ДхШхВ, мм	2400x1550 x2000	2900X1550X2000	2900 x1600 x2050
Вес нетто/брутто, кг	2900/3000	3200/3300	3900/4000

Видеообзор

Видеообзор станка

Описание

Описание станка Листогибочный пресс c ЧПУ Metal Master HPJ 2563

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям. С панели управления можно задать как координату «Y» (погружения ножа в матрицу), так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

Синхронизация работы цилиндров через торсионный вал.

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

Гидравлическая система Bosch-Rexroth (Германия)

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)

Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)

Вертикальный листогибочный пресс MetalMaster серии HPJ (Е-21)

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ Estun E21. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.

Стандартная комплектация гибочного пресса
ЧПУ двухосевой	E21 (Estun)
Приводы по осям	Мотор-редуктор с асинхронным э/д + энкодер
Клапаны	Bosch-Rexroth
Электроавтоматика	Siemens и Schneider
Масляный насос	Шестеренный
Инструмент	Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)	2 штуки, без регулировки по высоте
Уплотнения г/ц	NOK Japan
Пульт управления	На поворотном кронштейне
Педаль управления	Выносная, с кнопкой аварийного останова

Профили, получаемые при использовании листогиба:

Профили, получаемые при использовании листогиба

Особенности гидравлического вертикального-гибочного пресса Metalmaster HPJ

Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
Надежность и износостойкость конструкции
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
Простота в использовании
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Товар из разделов

Листогибочные прессы Гидравлические Листогибочные прессы с ЧПУ Листогибочные прессы с контроллером Листогибочные станки с ЧПУ Листогибочное оборудование Гидравлические листогибы с ЧПУ Листогибочные прессы Metal Master

Инструкция

Поле обязательное к заполнению

Я согласен на обработку персональных данных Необходимо дать согласие

Мы вышлем Вам инструкцию! Отправить

Спасибо! Ваша заявка отправлена.

Отзывы и вопросы

Отзывы и вопросы. Metal Master HPJ 2563

Иван 21.03.2024 в 16:09

Какая максимальная толщина сгибаемого металла

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Добрый день! Максимальная толщина сгибаемого металла рассчитывается от предела текучести и длины листа. Для подбора оборудования для ваших задач мы рекомендуем обратится по номеру телефона указанный на нашем сайте, или написать нам на почту.
Герман 18.12.2021 в 14:05

Чья гидравлика стоит?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Здравствуйте! На прессе установлена гидравлика Bosch-Rexroth.
Степан Коновалов 12.12.2021 в 17:09

Может ли включиться станок при наличии людей в задней части?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Добрый день! Нет, станок не будет работать при наличии людей в задней части станка.
Виктор 15.01.2019 в 16:50

какое масло заливать в вертикальный листогибочный пресс HPJ?

Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»

Рекомендуем масло российского производства: ИГП-30
