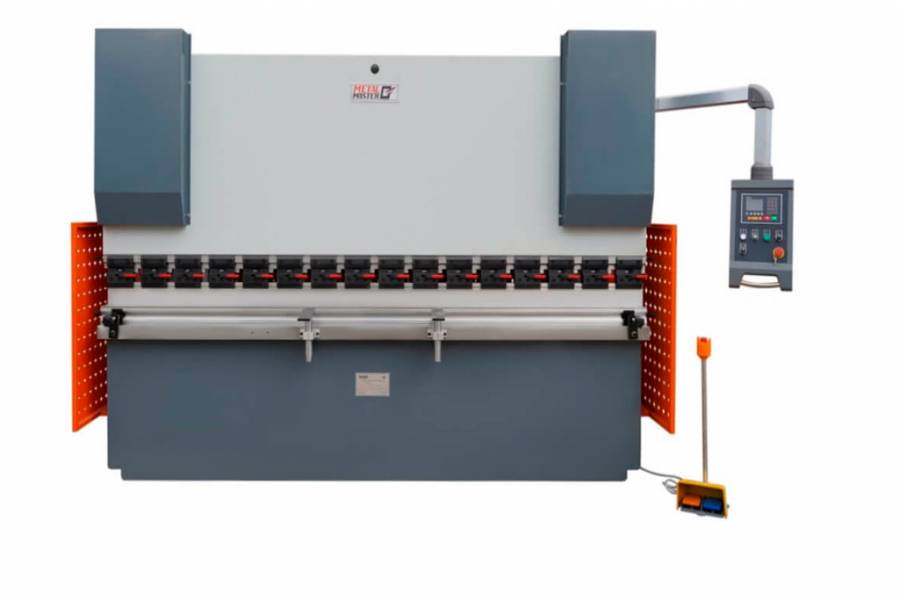

Листогибочный пресс HPJ 2563N c ЧПУ E22

Сейчас этот товар смотрят 4 человека
Технические характеристики
МодельHPJ 2563 N
Усилие, тонн63
Длина рабочего стола, мм2500
Расстояние между колоннами, мм2000
Глубина зева, мм300
Ход пуансона120
Расстояние между столом и траверсой, мм370
Скорость рабочая/прямого/обратного хода, мм/с15/120/100
Ход по оси X (задний стол), мм500
Ход по оси R (ручная регулировка заднего стола по высоте), мм140
Количество пальцев заднего упора (шт)2
Мощность двигателя, кВт5,5
Габаритные размеры, мм3000*1650*2165
Масса нетто/брутто, кг3900/4000
Видеообзор
Видеообзор станка
Описание

Описание станка Листогибочный пресс HPJ 2563N c ЧПУ E22

  Панель управления   Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
 Система ЧПУ E22 имеет:

	 Программирование угла гиба в градусах;
	 Управление осями с точностью 0,1 мм;
	 Библиотека инструментальной оснастки;
	 Память 30 программ: в каждой программе до 15 рабочих шагов;
	 Возможность корректировки угла гибки;
	 Работа в метрической и дюймовой системах.
	 Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
   Панель управления   Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
 Система ЧПУ E22 имеет:

	 Программирование угла гиба в градусах;
	 Управление осями с точностью 0,1 мм;
	 Библиотека инструментальной оснастки;
	 Память 30 программ: в каждой программе до 15 рабочих шагов;
	 Возможность корректировки угла гибки;
	 Работа в метрической и дюймовой системах.
	 Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

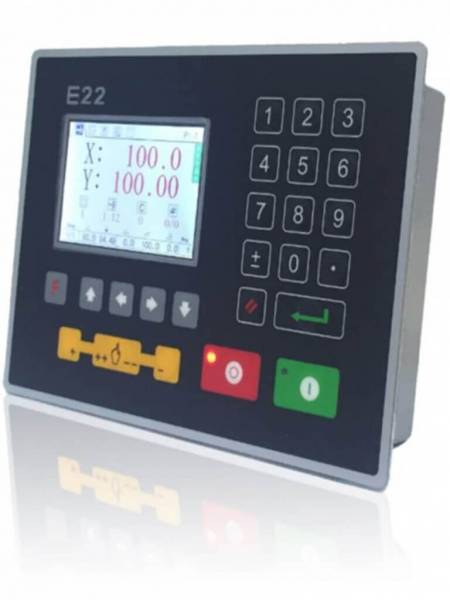

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ E22 имеет:

  • Программирование угла гиба в градусах;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 30 программ: в каждой программе до 15 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

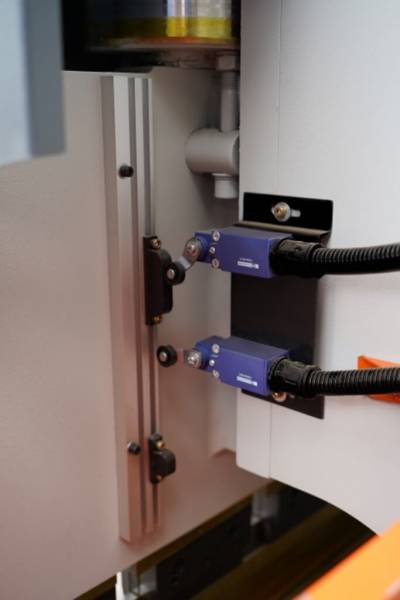

  Штанга положений подвижной траверсы   При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.   Штанга положений подвижной траверсы   При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

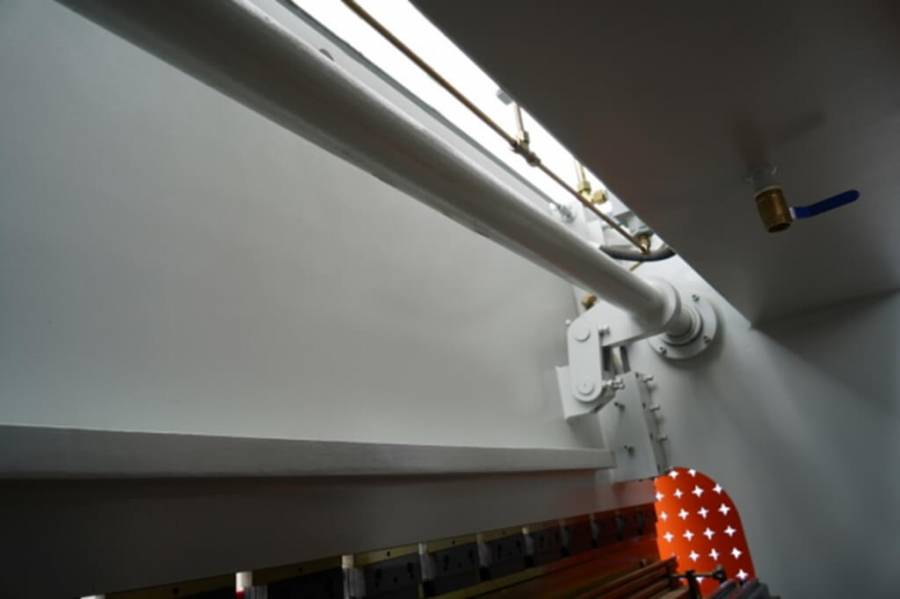

  Синхронизация работы цилиндров через торсионный вал.    Синхронизация работы цилиндров через торсионный вал.

Синхронизация работы цилиндров через торсионный вал.

  Станок оснащен сегментным верхним инструментом.  Размеры сегментов 800 мм +800 мм + 300 мм +200 мм +100 мм +100 мм +50 мм +50 мм +30 мм +20 мм +20 мм +15 мм +15 мм   Станок оснащен сегментным верхним инструментом.  Размеры сегментов 800 мм +800 мм + 300 мм +200 мм +100 мм +100 мм +50 мм +50 мм +30 мм +20 мм +20 мм +15 мм +15 мм

Станок оснащен сегментным верхним инструментом.
Размеры сегментов 800 мм +800 мм + 300
мм +200 мм +100 мм +100 мм +50 мм
+50 мм +30 мм +20 мм +20 мм +15 мм +15 мм

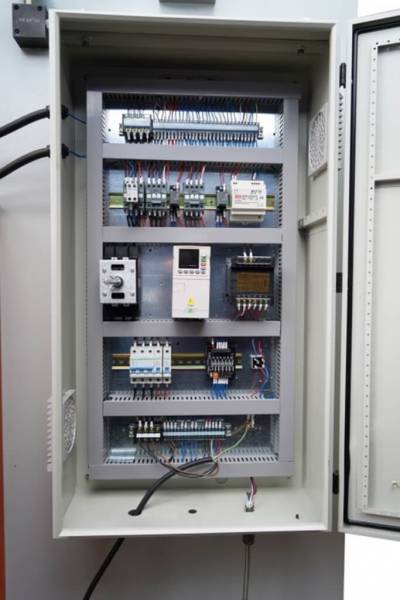

  Электро-шкаф   Служит для размещения электрооборудования станка. В станках серии HPJ-N используется электрооборудование компаний Schneider Electric.   Электро-шкаф   Служит для размещения электрооборудования станка. В станках серии HPJ-N используется электрооборудование компаний Schneider Electric.

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-N используется электрооборудование компаний Schneider Electric.

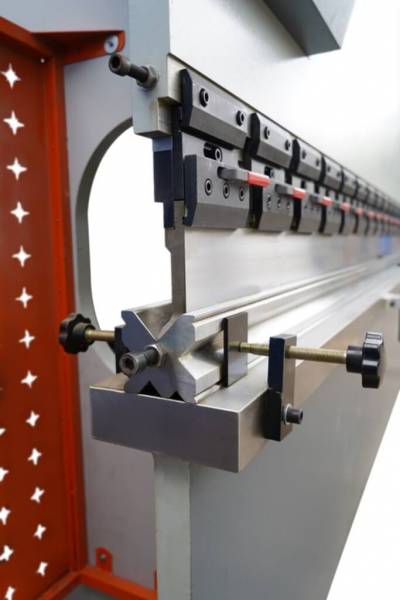

  Стандартные матрица и пуансон   Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица) – многоручьевая 4-х сторонняя матрица   Стандартные матрица и пуансон   Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица) – многоручьевая 4-х сторонняя матрица

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица) – многоручьевая 4-х сторонняя матрица

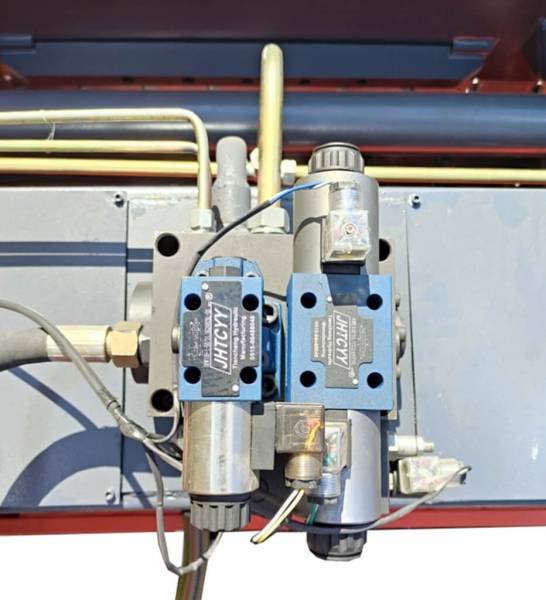

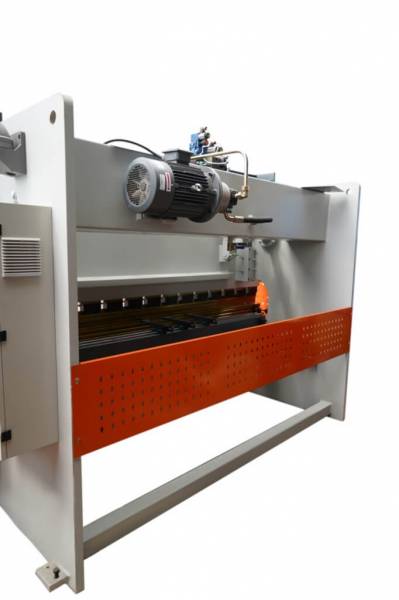

  Гидравлическая система Rexroth  расположена на верхней части станка    Гидравлическая система Rexroth  расположена на верхней части станка

Гидравлическая система Rexroth расположена на верхней части станка

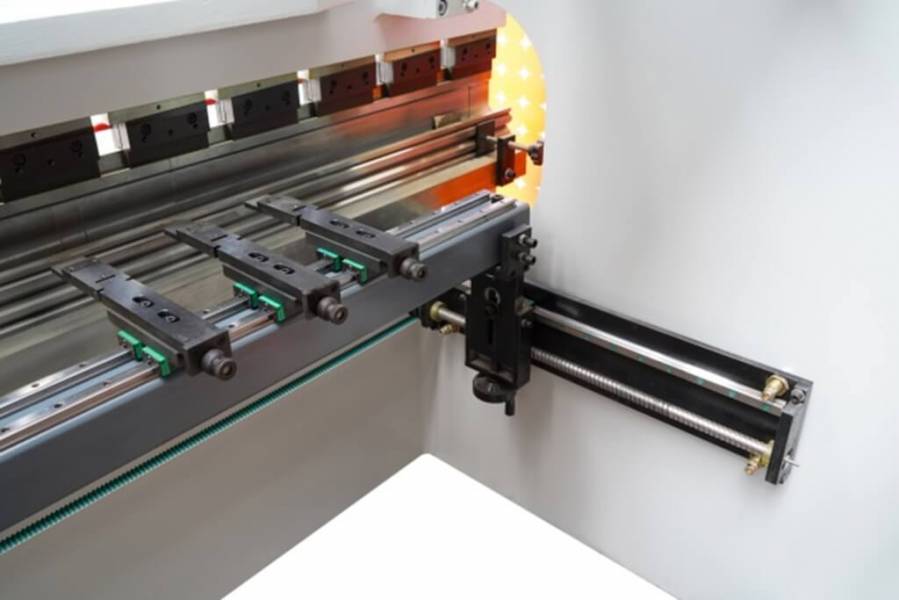

  Задний упор с линейными направляющими.   Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.
  Задний упор с линейными направляющими.   Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

Задний упор с линейными направляющими.

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

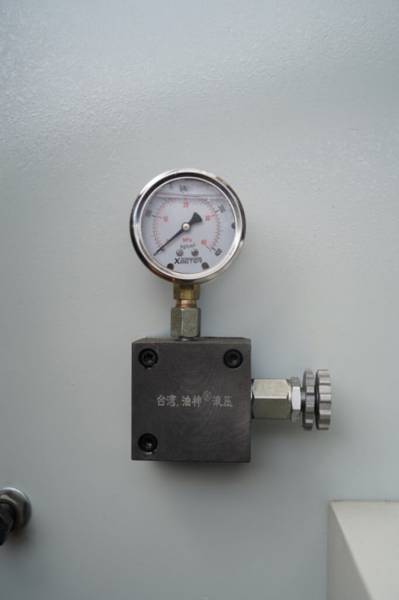

  Манометр и регулятор усилия пресса   Позволяет точно настраивать пресс на работу с необходимой толщиной листа.   Манометр и регулятор усилия пресса   Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

Манометр и регулятор усилия пресса

Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

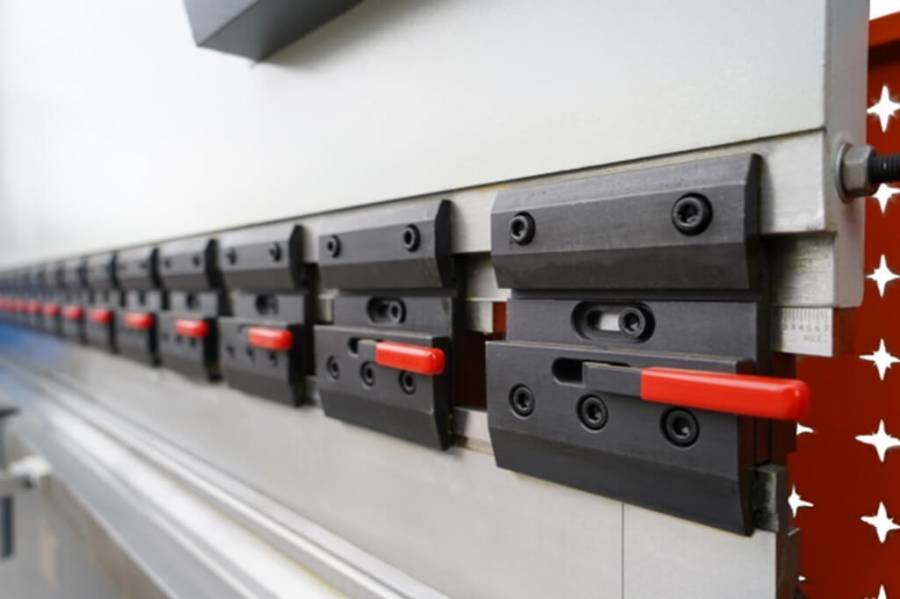

  Быстросъёмный инструмент   Быстросъемный инструмент в разы ускоряет процесс смены инструмента.   Быстросъёмный инструмент   Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

  Защита задней стенки   Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.   Защита задней стенки   Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Листогибочные прессы серии HPJ-N имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.

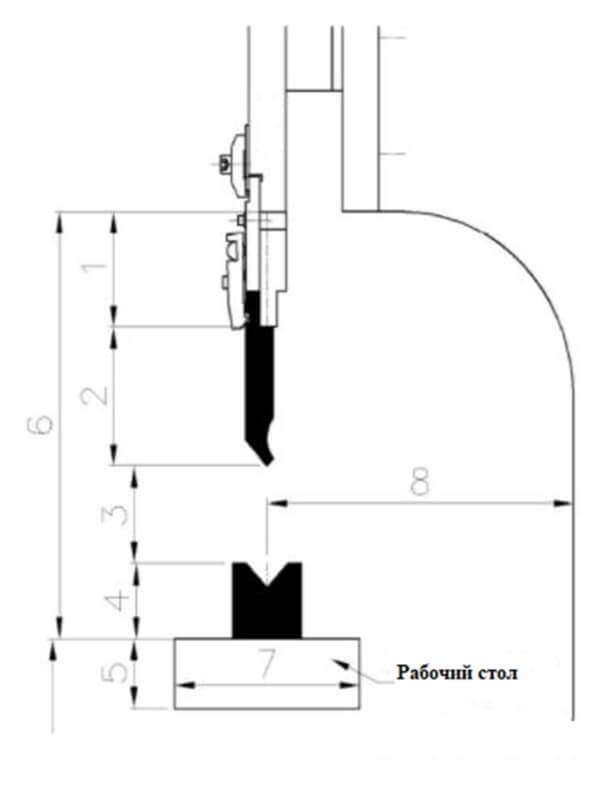

Схема

РасстояниеДлина, мм
1100
2120
385
465
560
6370
7145
8300

Стандартная комплектация:

  1. 2-осевое ЧПУ Е22 ESTUN
  2. Мотор-редукторы для приводов по осям с асинхронным двигателем + энкодер;
  3. Клапаны Rexroth
  4. Электроавтоматика Schneider;
  5. Главный двигатель 5.5 кВт;
  6. Шестеренчатый масляный насос;
  7. Инструменты AMADA Promecam 4-ручевая матрица и пуансон;
  8. Оснастка для заднего упора – 2 пальца;
  9. Уплотнения NOK;
  10. Вынесенный на кронштейн блок управления;
  11. Ножная педаль для управления станком;
  12. Сегментный и быстросъёмный инструмент;
  13. Боковые защиты станка.

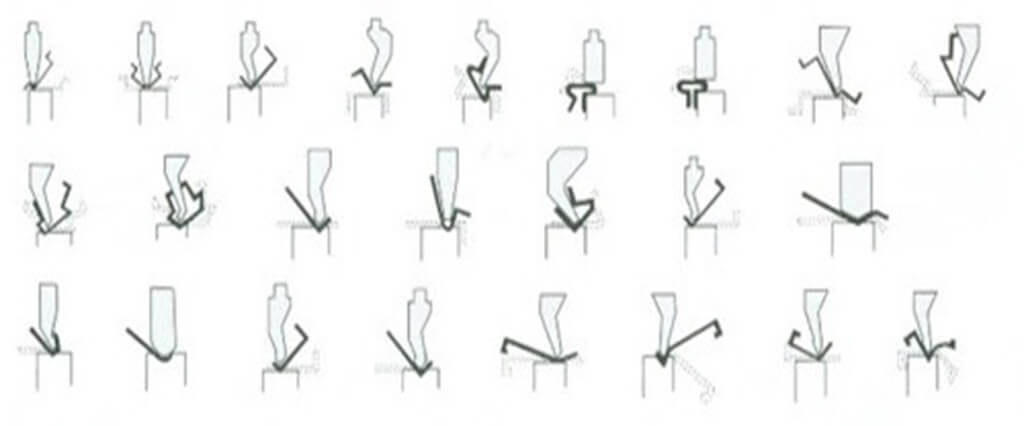

Профили, получаемые при использовании листогиба:

Профили

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании

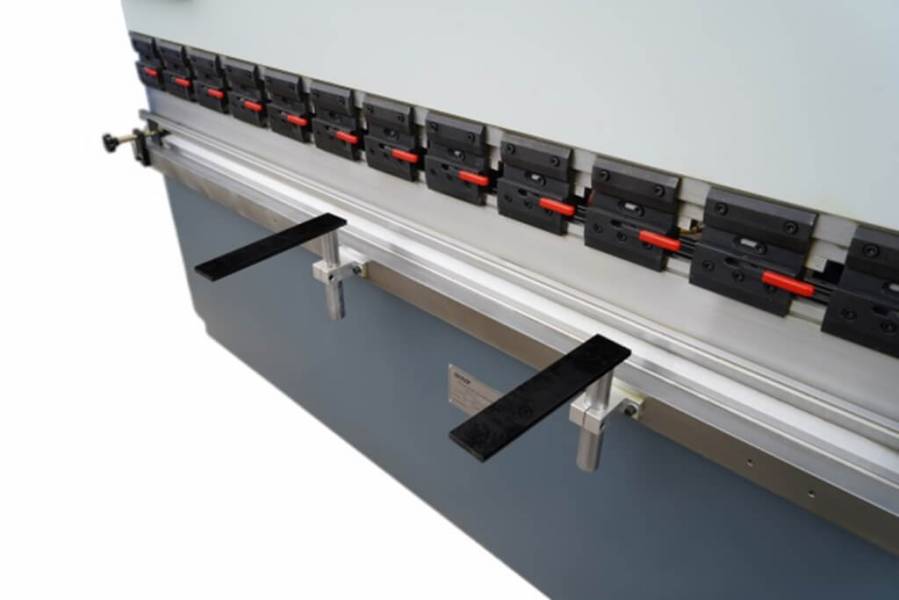

    На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.

    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master HPJ 2563 N c ЧПУ E22
  • Владимир Комаров 25.09.2022 в 18:13
    Какая матрица идет в комплекте?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Нижний инструмент (Матрица) – многоручьевая 4-х сторонняя.
  • Даниил Рыбаков 26.04.2022 в 13:58
    Какая электричка используется на этом прессе?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! В станках серии HPJ-N используется электрооборудование компаний Schneider Electric.
