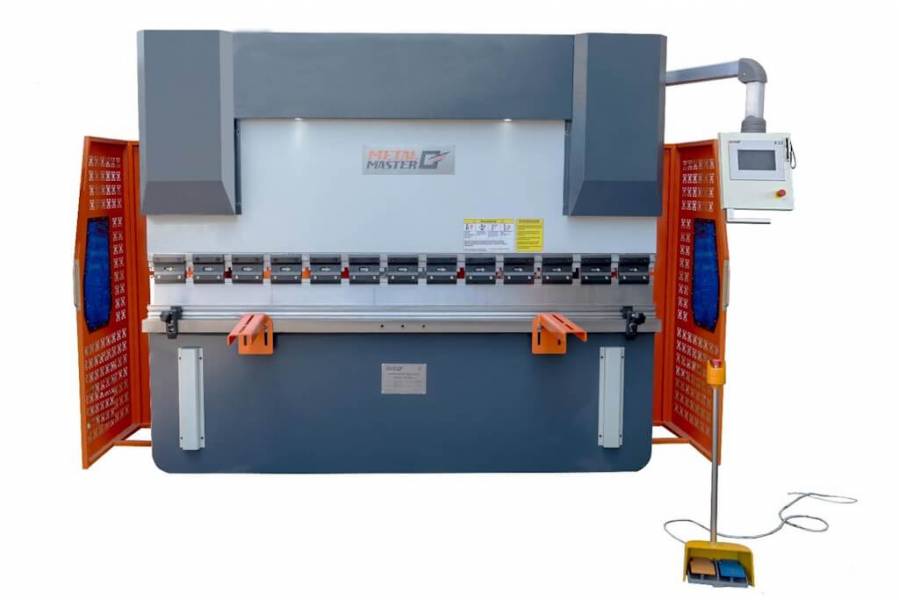

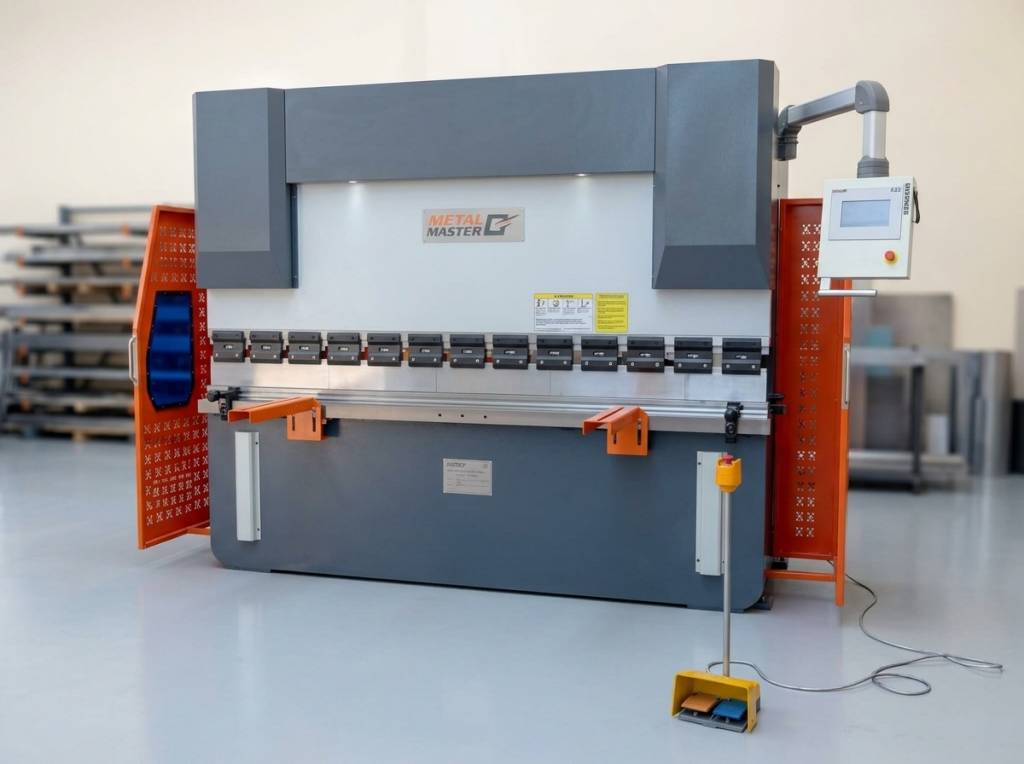

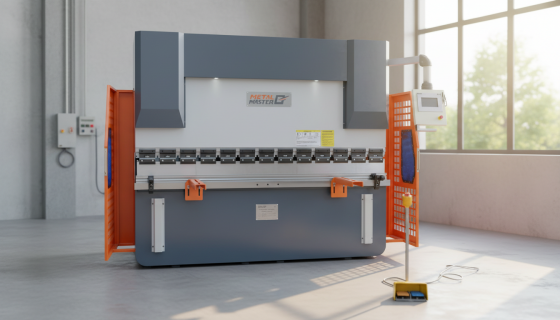

Гидравлический листогибочный пресс METAL MASTER HPJ 2563 Sensor
Гидравлический листогибочный пресс METAL MASTER HPJ 2563 Sensor
Листогибочные прессы серии HPJ Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжен... Полное описание
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Купить в 1 клик
Технические характеристики
| Модель | HPJ 2563 Sensor |
|---|---|
| Усилие, тонн | 63 |
| Длина рабочего стола, мм | 2500 |
| Расстояние между колоннами, мм | 2000 |
| Глубина зева, мм | 250 |
| Ход пуансона | 120 |
| Расстояние между столом и траверсой, мм | 370 |
| Скорость рабочая/прямого/обратного хода, мм/с | 15/120/100 |
| Ход по оси X (задний стол), мм | 600 |
| Скорость перемещения по оси X, мм/с | 300 |
| Точность хода по оси Х, мм | ±0,1 |
| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
| Количество пальцев заднего упора (шт) | 2 |
| Мощность двигателя, кВт | 5,5 |
| Габаритные размеры, мм | 3000x1650x2250 |
| Масса нетто/брутто, кг | 3600/3650 |
Описание
Листогибочные прессы серии HPJ Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

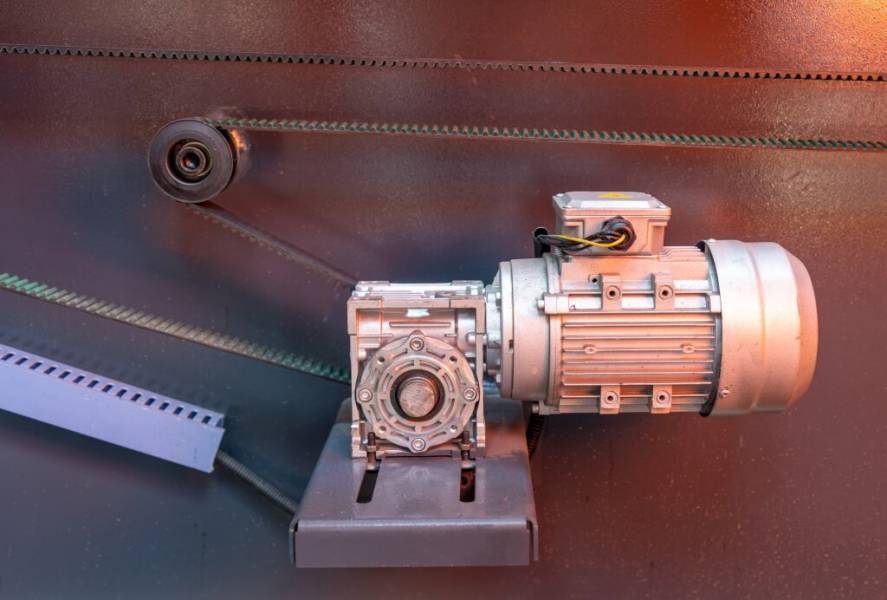

Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
| ЧПУ двухосевой | E22 с сенсорным экраном |
| Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
| Электроавтоматика | Schneider |
| Двигатель | Siemens |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 150 |
| 3 | 85 |
| 4 | 65 |
| 5 | 60 |
| 6 | 370 |
| 7 | 220 |
| 8 | 250 |
| 9 | 120 |
Верхний и нижний инструмент
ПуансонМатрица
Панель управления

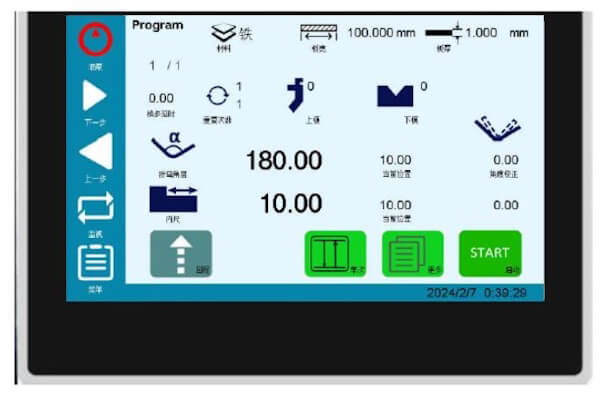

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 с сенсорным экраном имеет:
- Программирование угла гиба в градусах;
- 7-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 40 программ: в каждой программе до 25 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

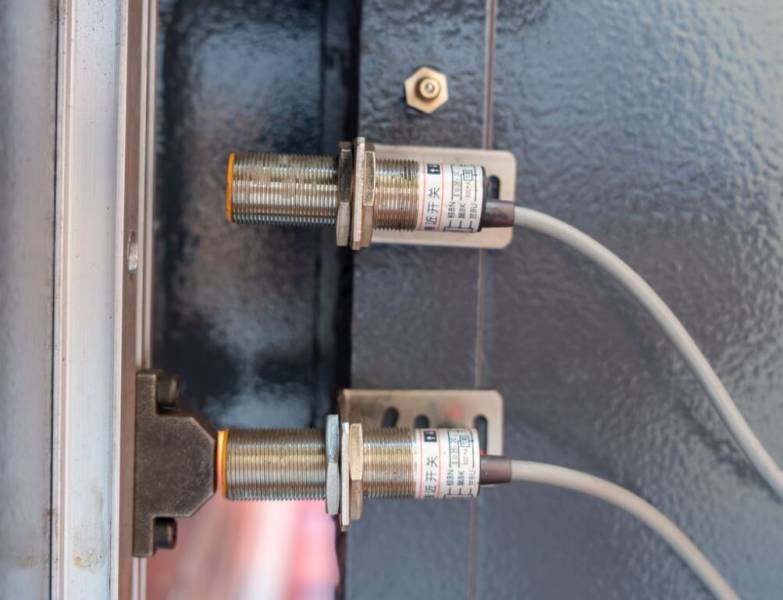

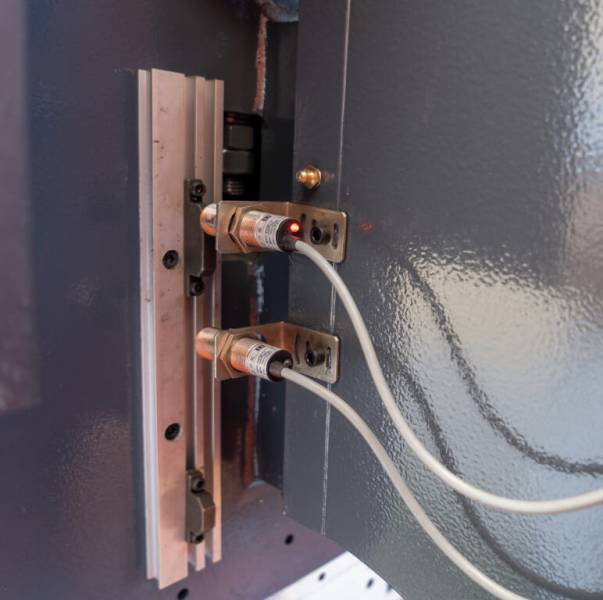

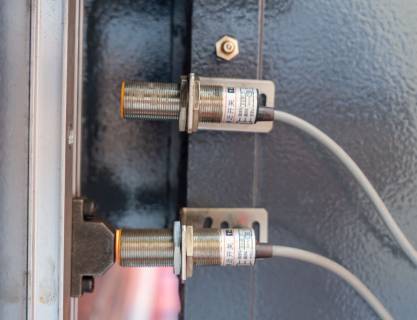

Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

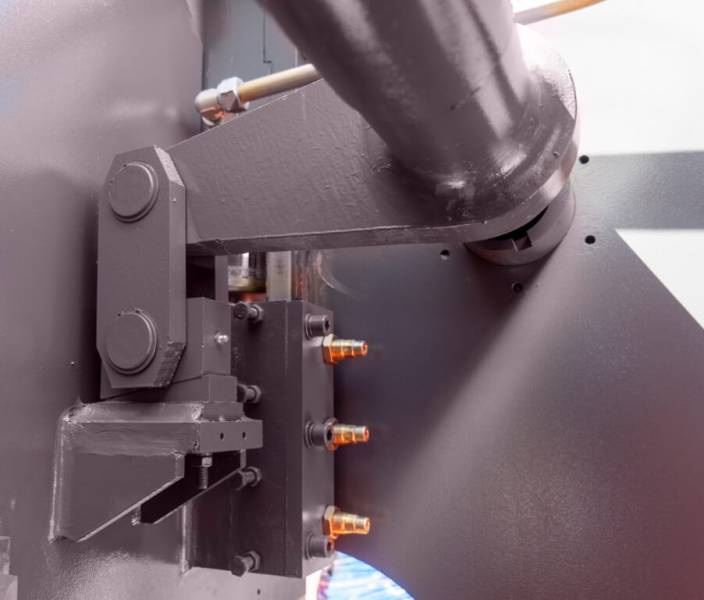

Синхронизация работы цилиндров через торсионный вал.

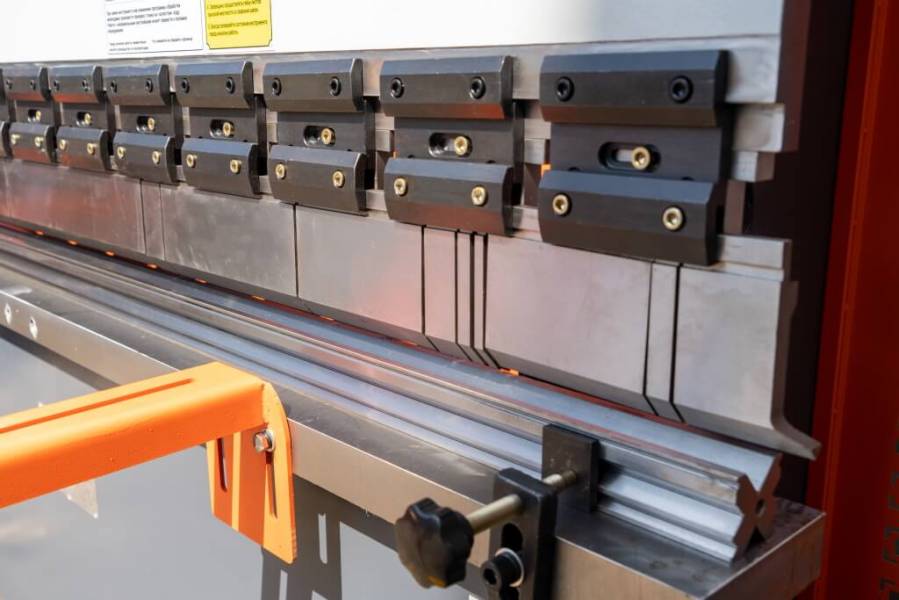

Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 100мм + 20мм + 15мм + 10мм + 500мм + 50мм + 200мм + 500мм + 300мм + 165мм + 500мм + 40мм+ 100мм

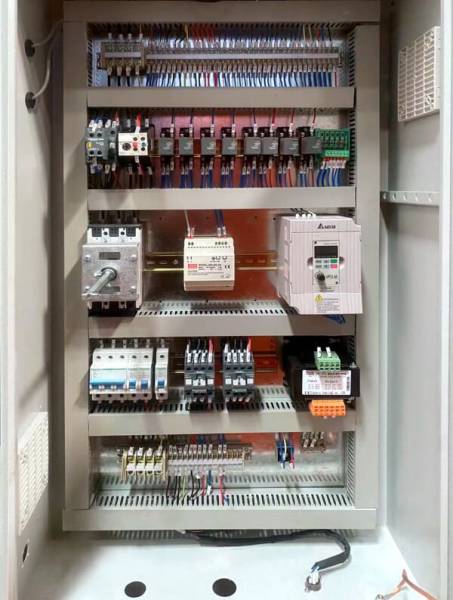

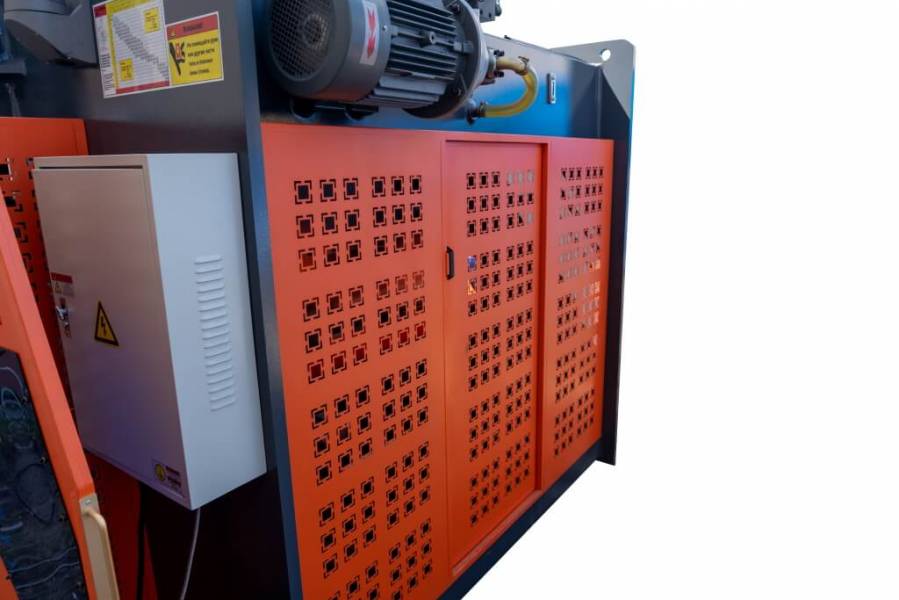

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ Sensor используется электрооборудование компаний Schneider Electric.

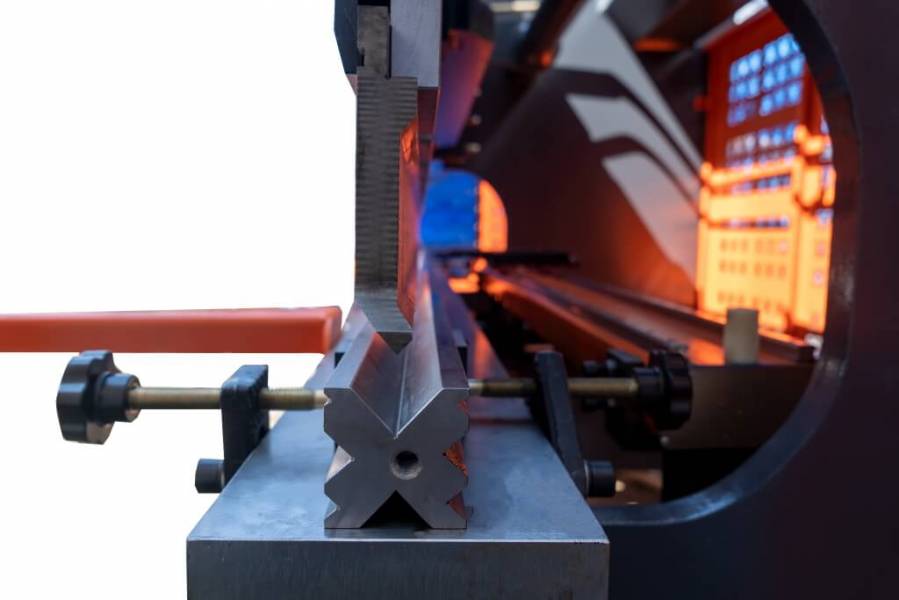

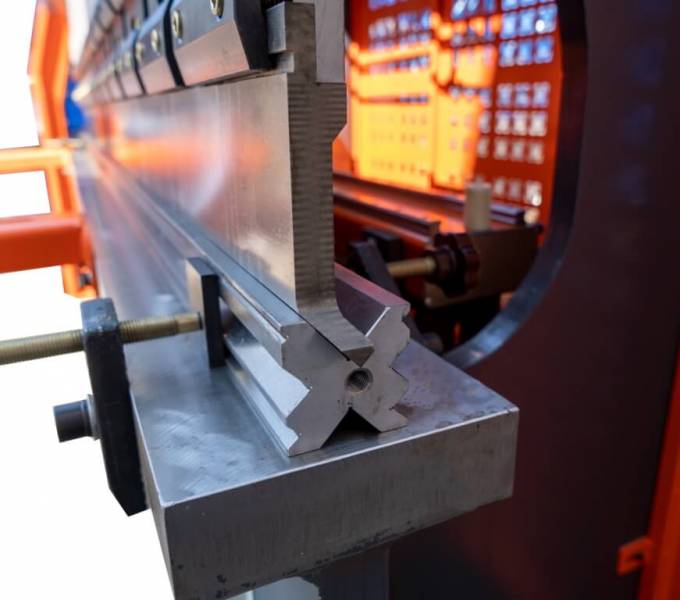

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

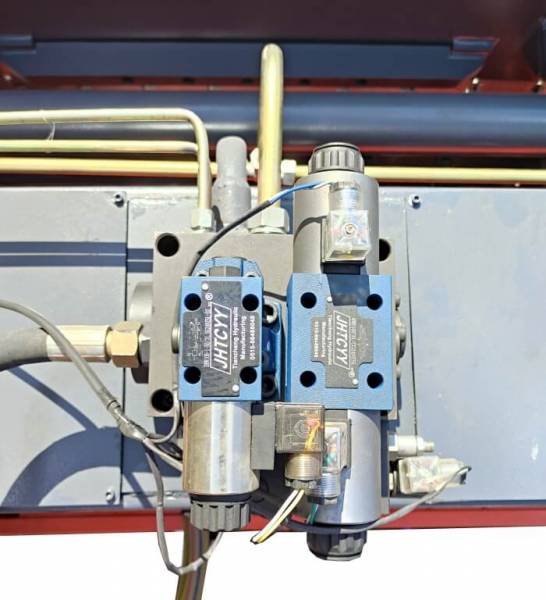

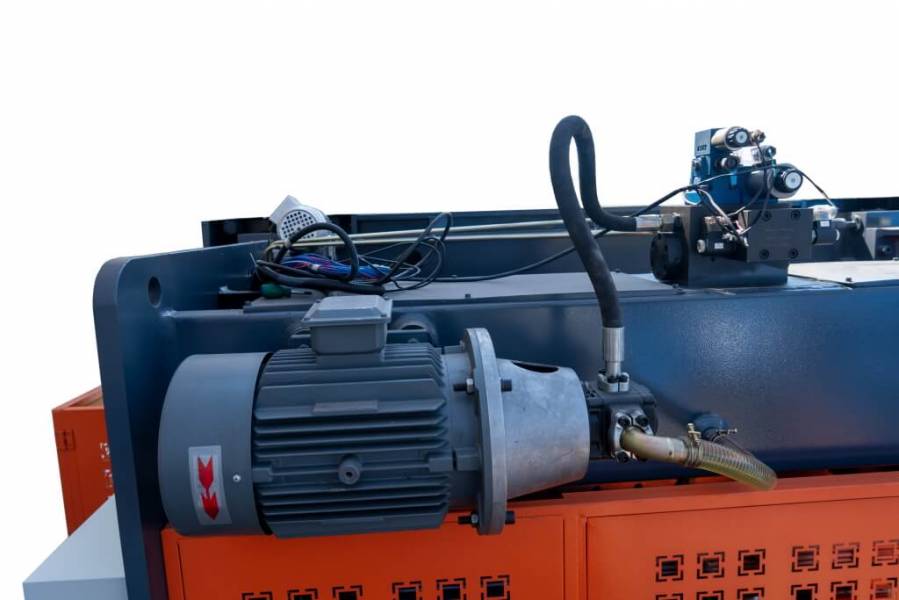

Гидравлическая система бренда Rexroth расположена на верхней части станка

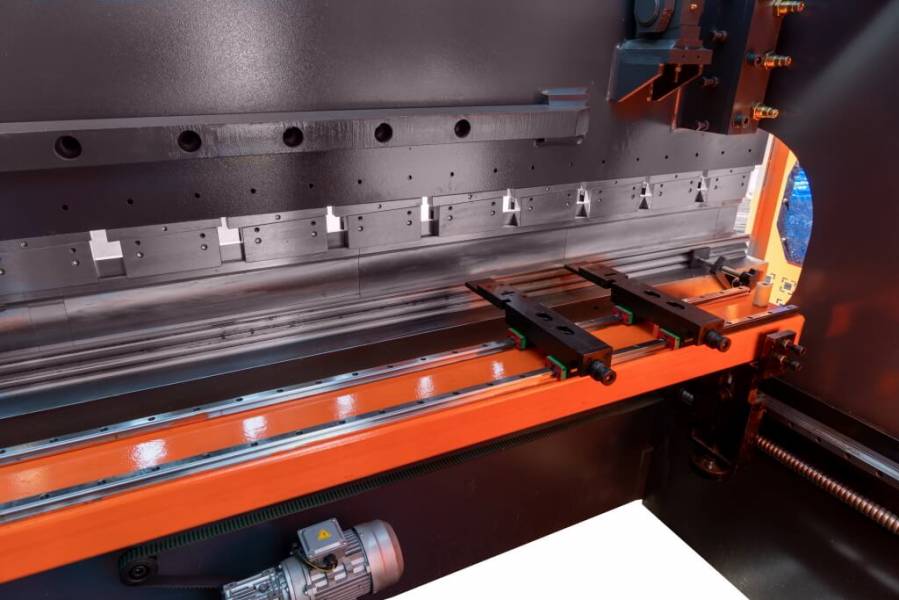

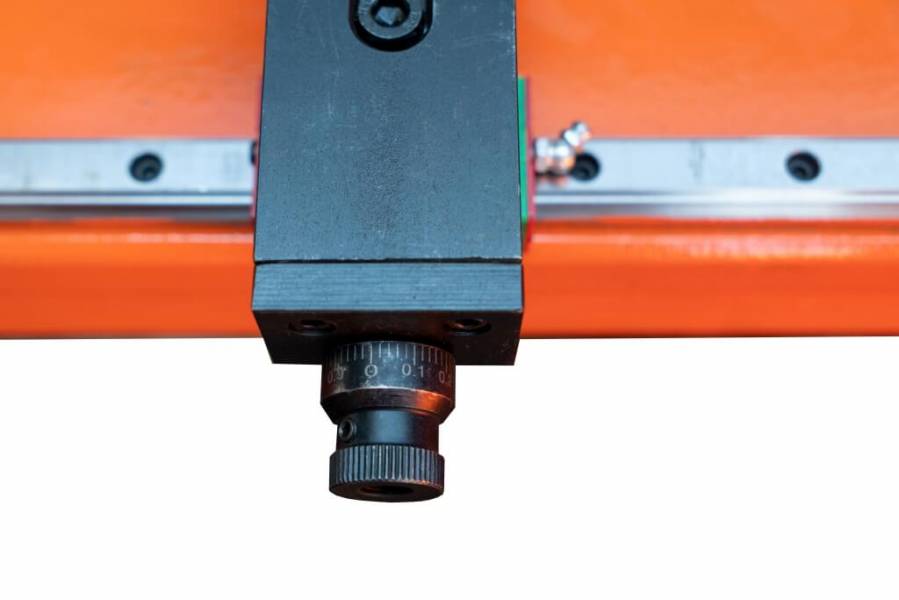

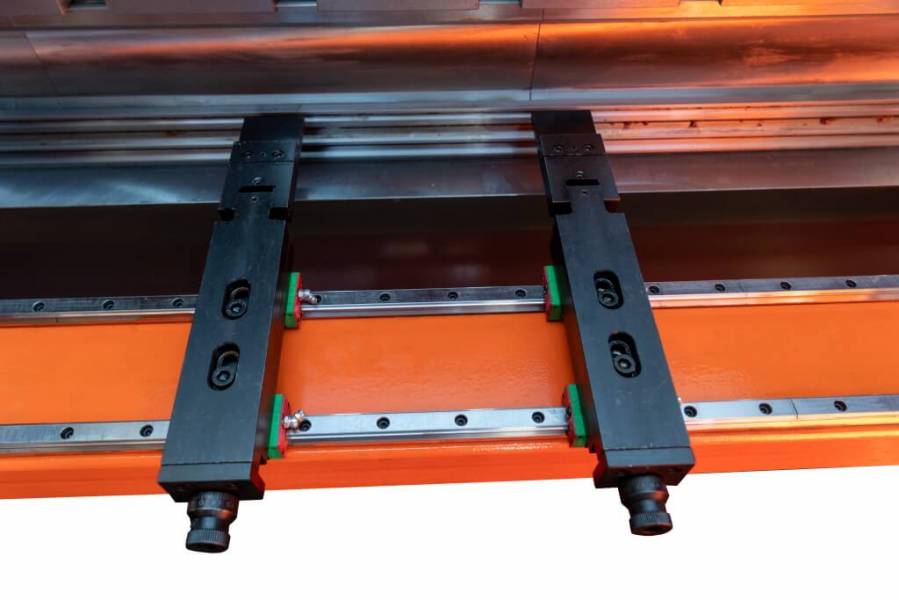

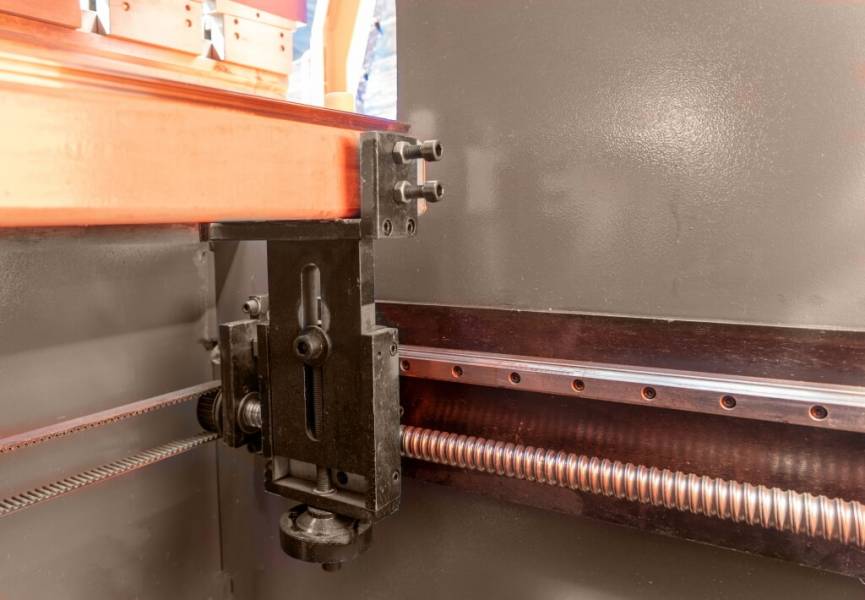

Задний упор с линейными направляющими.
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

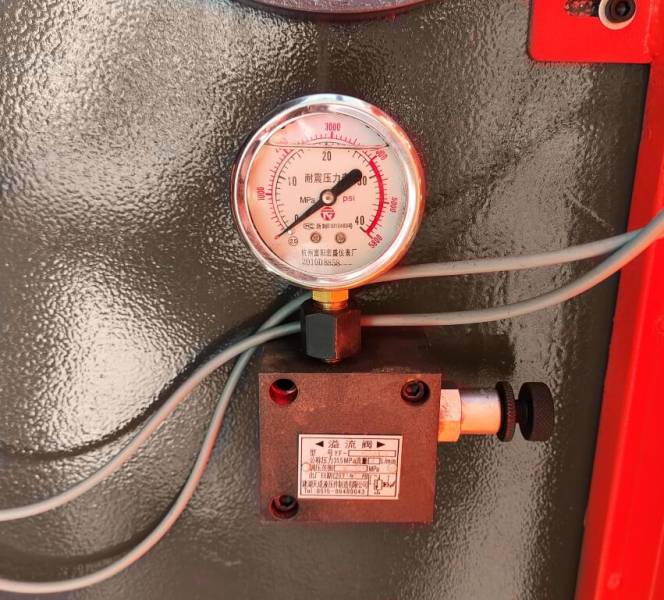

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.
Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Дополнительные опции:
Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.
Стандартная комплектация:
- Двухосевая система ЧПУ E22 с сенсорным экраном
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Боковое защитное ограждения;
- Заднее защитное ограждение;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент;
- Главный двигатель бренда Siemens.
Профили, получаемые при использовании листогиба:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Рекомендуем
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Metal Master HPJ 2563 Sensor
Алиса
Алиса
Верхний инструмент сегментный?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, листогибочный пресс HPJ 2563 Sensor оснащен сегментным верхним инструментом.
Владимир
Владимир
Здравствуйте, ПНР входит в стоимость пресса?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! ПНР в стоимость листогибочного пресса не входит и оплачивается отдельно.
Михаил Доронин
Михаил Доронин
Как осуществляется настройка на нужную толщину?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Настройка пресса по толщине происходит при помощи манометра и регулятора усилий.
Ёся
Ёся
Каким образом программируется угол гибки?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Угол гибки программируется в градусах.
