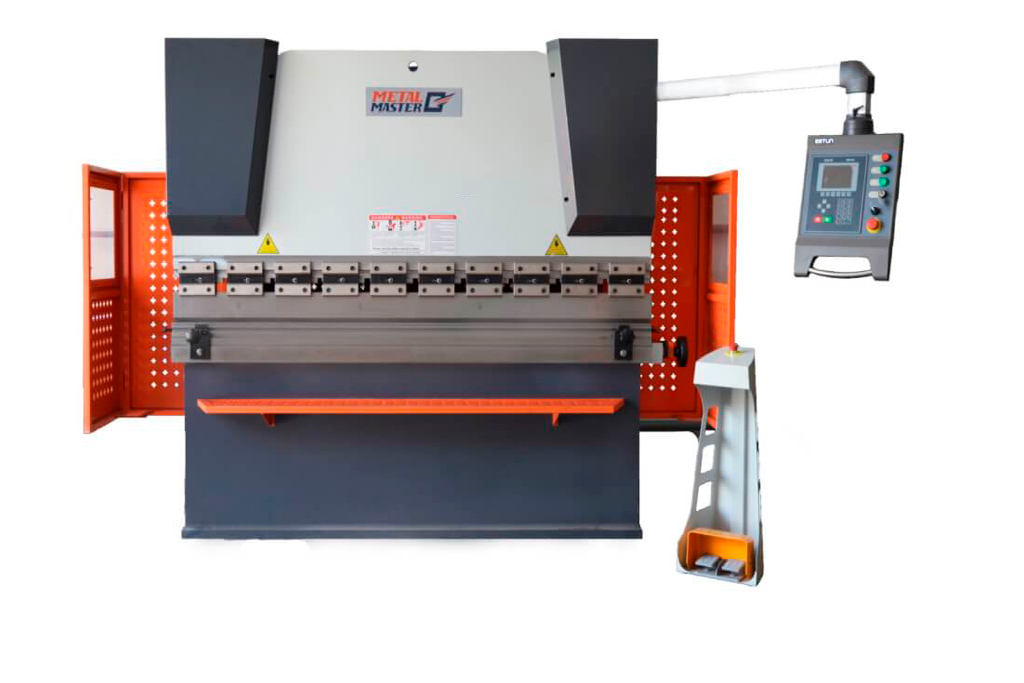

Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

Сегодня этот товар купили 4 человека
Сейчас этот товар смотрят 5 человек
1 399 950 руб.
В наличии
Нашли дешевле?
Самовывоз из Москвы 1 день
Технические характеристики
МодельHPJ 2580
Усилие, тонн80
Длина рабочего стола, мм2500
Расстояние между колоннами, мм2000
Глубина зева, мм250
Ход пуансона120
Расстояние между столом и траверсой, мм380
Скорость рабочая/ обратного хода, мм/с10\80
Мощность двигателя, кВт7,5
Габариты, ДхШхВ, мм2900x1650 x2250
Вес нетто/брутто, кг4700/4800
Online трансляции из демозалов и складов
  • ONLINE трансляции из демозалов и складов Metal Master Демозал в Москве
  • ONLINE трансляции из демозалов и складов Metal Master Склад
  • ONLINE трансляции из демозалов и складов Metal Master Демозал в Санкт-Петербурге
  • ONLINE трансляции из демозалов и складов Metal Master Отдел продаж в Орле
Описание

Описание станка Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

 Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.  Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

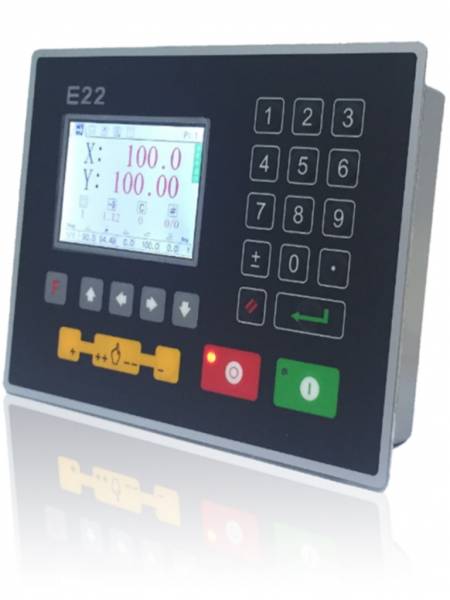

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ E22 имеет:

  • Программирование угла гиба в градусах;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 30 программ: в каждой программе до 15 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

 Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.  Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

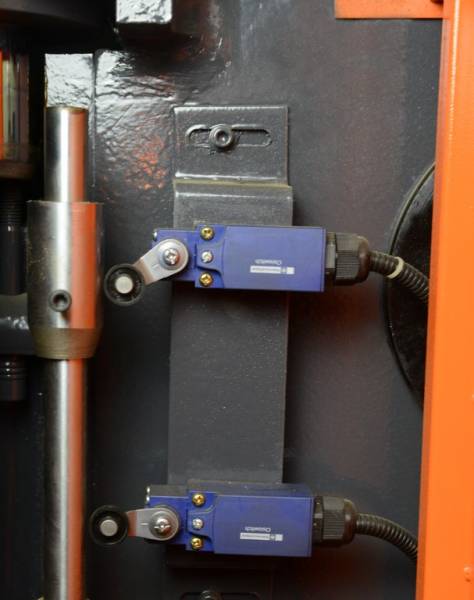

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

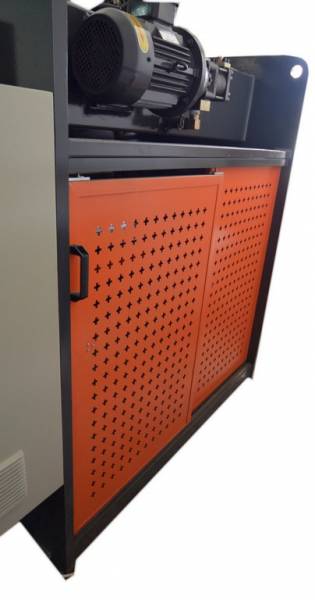

 Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.  Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

 Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.  Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

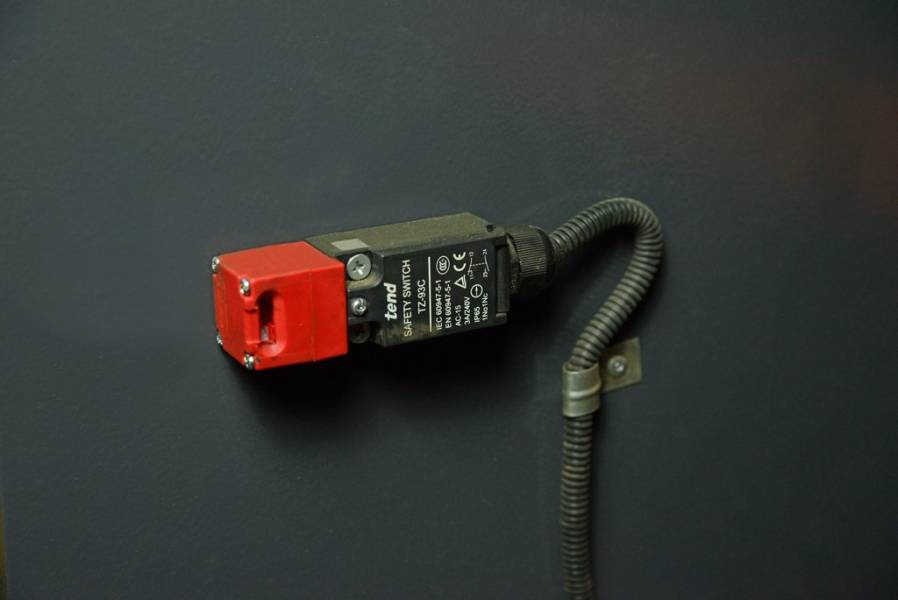

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

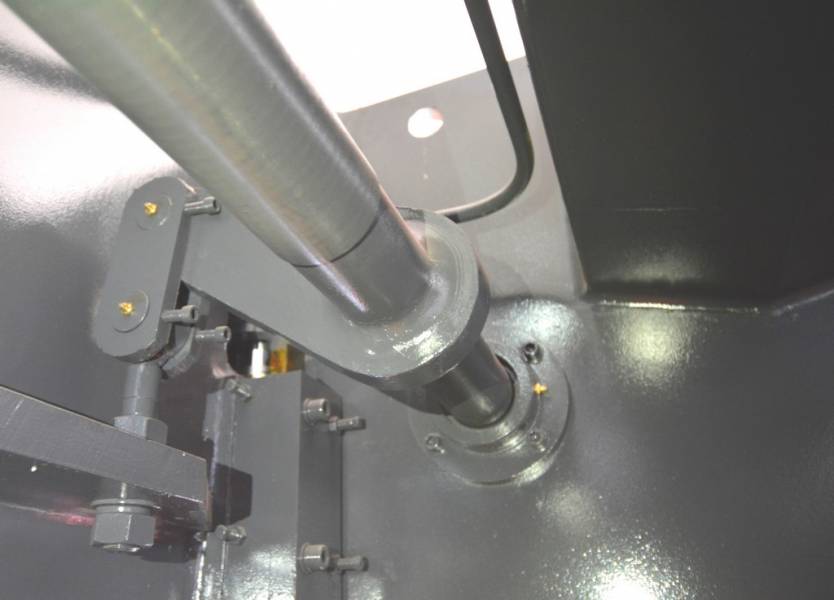

 Синхронизация работы цилиндров через торсионный вал.  Синхронизация работы цилиндров через торсионный вал.

Синхронизация работы цилиндров через торсионный вал.

 T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.  T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

 Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.  Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

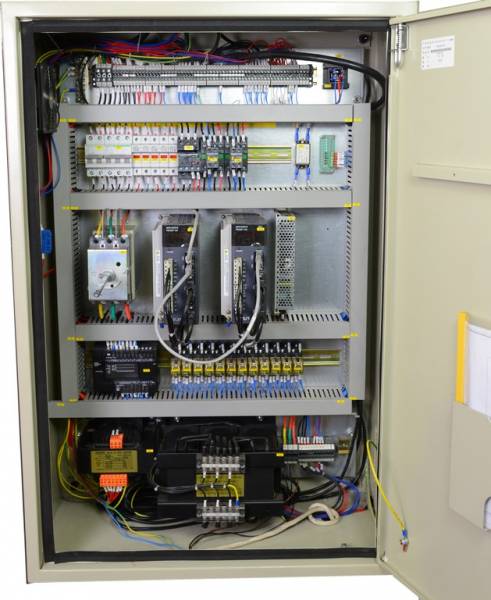

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

 Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица  Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

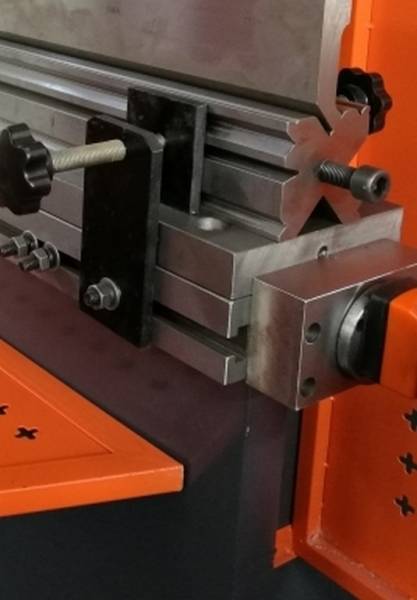

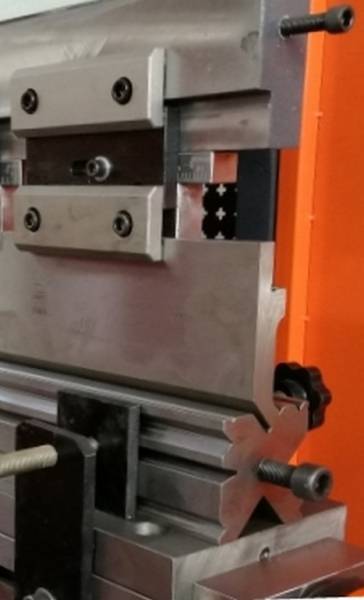

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

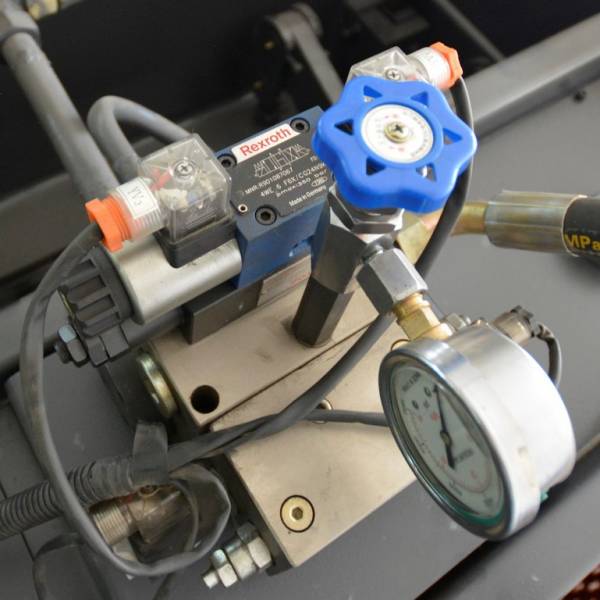

 Гидравлическая система Bosch-Rexroth (Германия)  Гидравлическая система Bosch-Rexroth (Германия)

Гидравлическая система Bosch-Rexroth (Германия)

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевойE22
Приводы по осямМотор-редуктор с асинхронным э/д + энкодер
КлапаныBosch-Rexroth
ЭлектроавтоматикаSiemens и Schneider
Масляный насосШестеренный
ИнструментМатрица 4-сторонняя/пуансон AMADAPromecam
Оснащение заднего упора (пальцы)2 штуки, без регулировки по высоте
Уплотнения г/цNOK Japan
Пульт управленияНа поворотном кронштейне
Педаль управленияВыносная, с кнопкой аварийного останова

Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

ABCDEFGLWH
HPJ 20402000150080300200730130230013001950
HPJ 25632500200090320250760160280013002100
HPJ 258025002000110380250760190280014002300
HPJ 3210032002500130400320800210350014002350
HPJ 3212532002500130400320800210350014002350
HPJ16631600110090320250760160200013002100
HPJ1340130090080300200730130170013001940
HPJ208020001500110380250760190240014002300
HPJ25402500200080300200730130290013001950
HPJ328032002500110380250760190360014002300
HPJ2512525002000130400320800210290014002350
HPJ2516025002000150420320840240290016002450
HPJ3016030002500150420320840240340016002450
HPJ3025030002500180500400820300340017002550
HPJ3030030002500240560400950360340018002900
HPJ30400300025002405804001000400340019003000
HPJ6016060004800180460320900240640016502650
HPJ2510025002000130400320800210290014002350
HPJ3216032002500150420320840240360014002450
HPJ3220032002500180460320820250360016502500
HPJ3225032002500180500400820300360017002550
HPJ3230032002500240560400950360360018002900
HPJ4010040003200130400320820210440014002400
HPJ4016040003200150420320840240440016002500
HPJ5010050004000130400320850210540015002550

Профили, получаемые при использовании листогиба:

Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

Дополнительные опции:

Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

Особенности гидравлического вертикально-гибочного пресса MetalMaster HPJ

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
