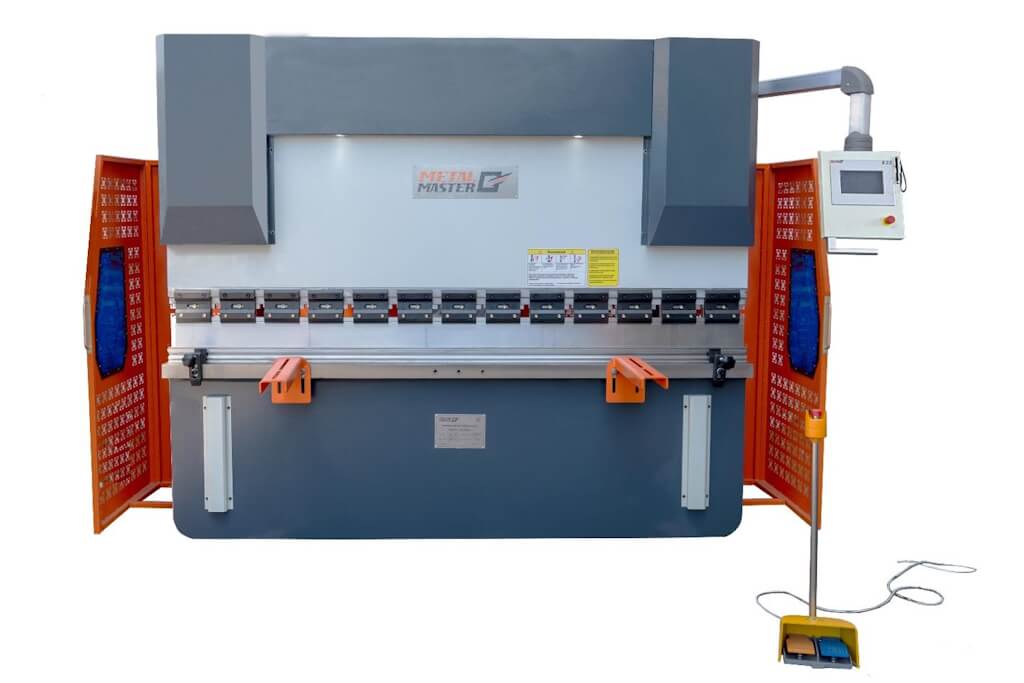

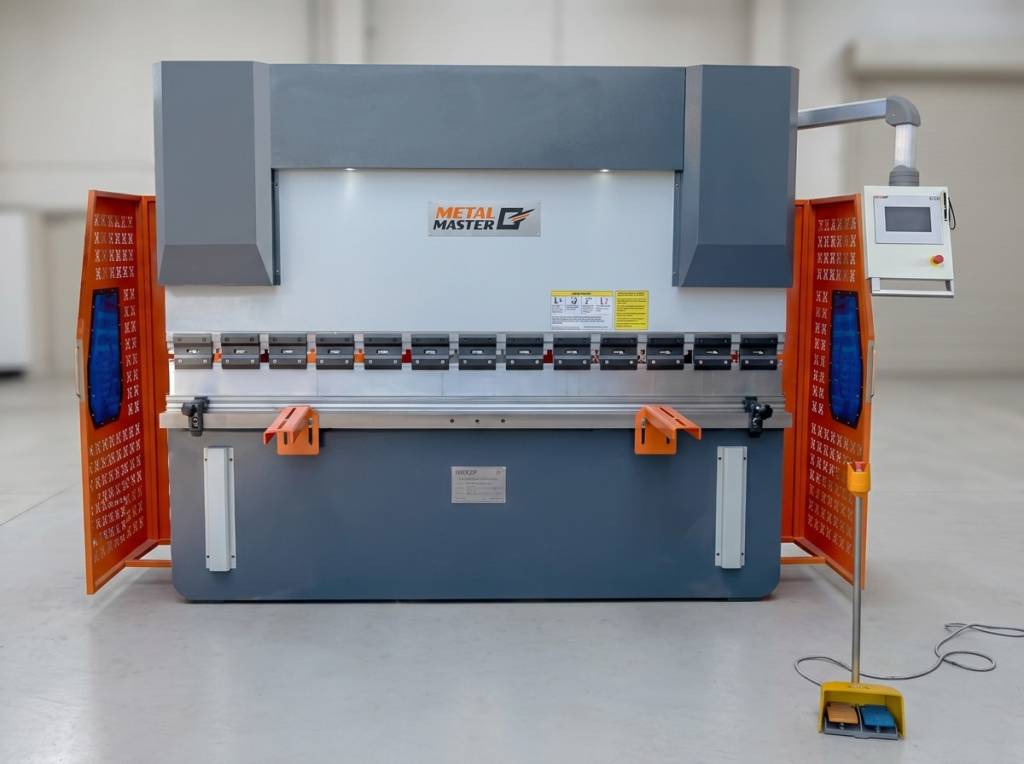

Листогибочный пресс c ЧПУ Metal Master HPJ 2580

Сейчас этот товар смотрят 12 человек
Технические характеристики
МодельHPJ 2580HPJ 32100
Усилие, тонн80100
Длина рабочего стола, мм25003200
Расстояние между колоннами, мм20002500
Глубина зева, мм  250320
Ход пуансона120140
Расстояние между столом и траверсой, мм380400
Скорость рабочая/ обратного хода, мм/с10\8010\120
Мощность двигателя, кВт7,57,5
Габариты, ДхШхВ, мм2900 x1650 x22503600 x1650 x2350
Вес, кг4700/48006300/6400
Видеообзор
Видеообзор станка
Описание

Описание станка Листогибочный пресс c ЧПУ Metal Master HPJ 2580

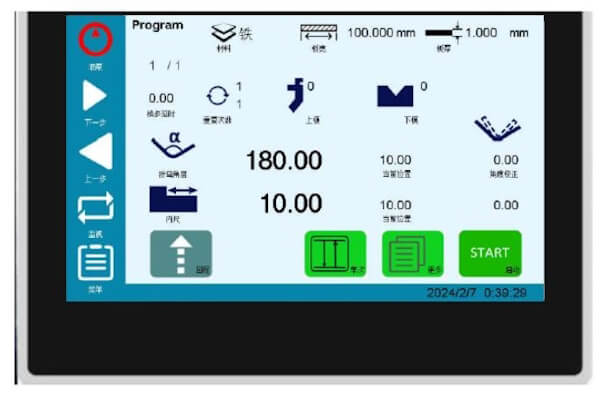

  Панель управления
 Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям.
С панели управления можно задать как координату «Y» (погружения ножа в матрицу), так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке
  Панель управления
 Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям.
С панели управления можно задать как координату «Y» (погружения ножа в матрицу), так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям. С панели управления можно задать как координату «Y» (погружения ножа в матрицу), так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке

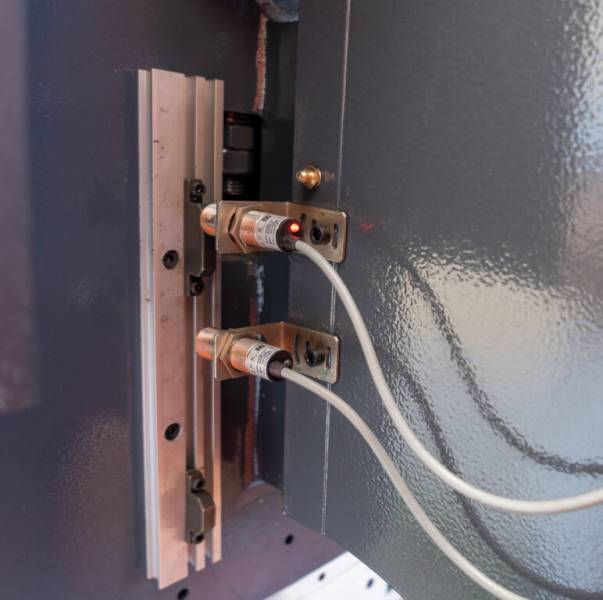

  Штанга положений подвижной траверсы
  При  помощи ползунов, расположенных на дополнительной штанге, можно быстро задать  высоту подъема ножа и устанавливать границу переключения скорости подачи и  рабочего хода пуансона.   Штанга положений подвижной траверсы
  При  помощи ползунов, расположенных на дополнительной штанге, можно быстро задать  высоту подъема ножа и устанавливать границу переключения скорости подачи и  рабочего хода пуансона.

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

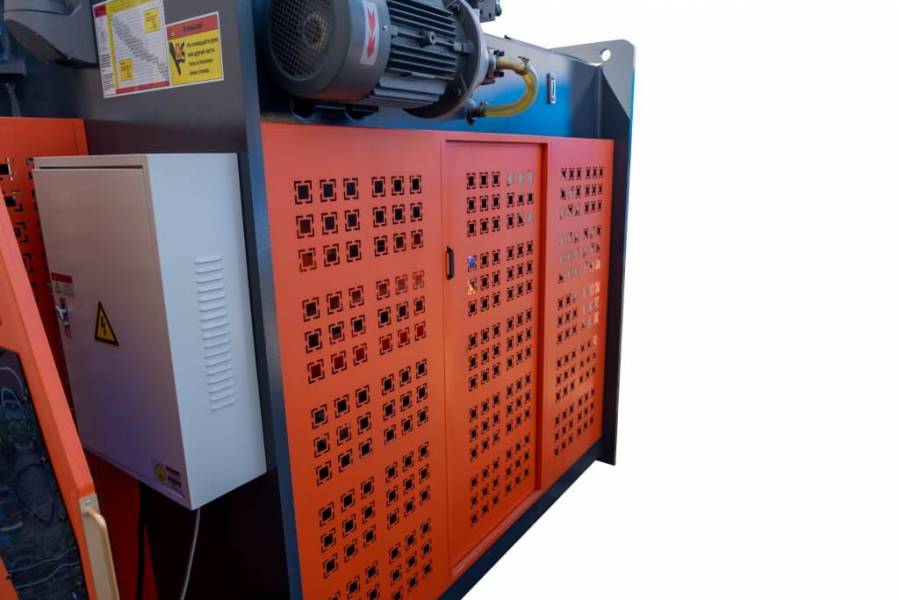

  Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.   Защита задней стенки
 Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

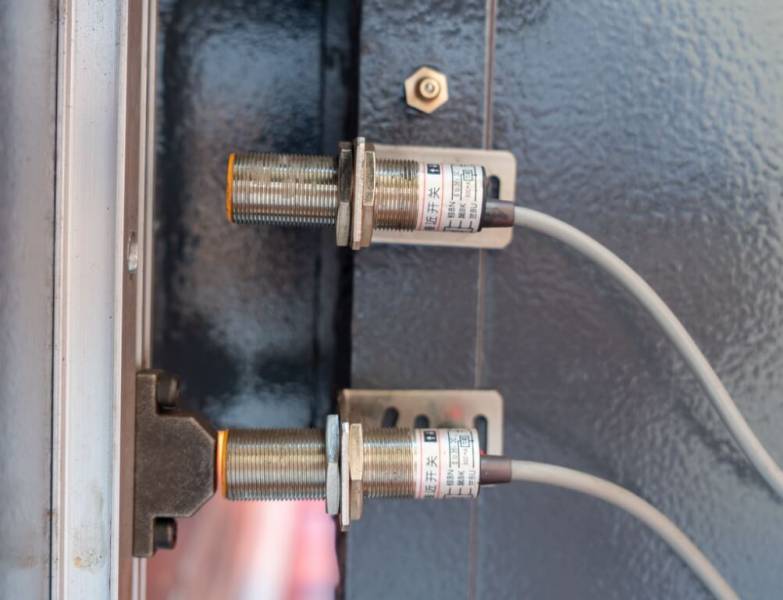

  Концевой  выключатель безопасности
  Отключает  питание станка в случае открытия задней стенки.   Концевой  выключатель безопасности
  Отключает  питание станка в случае открытия задней стенки.

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

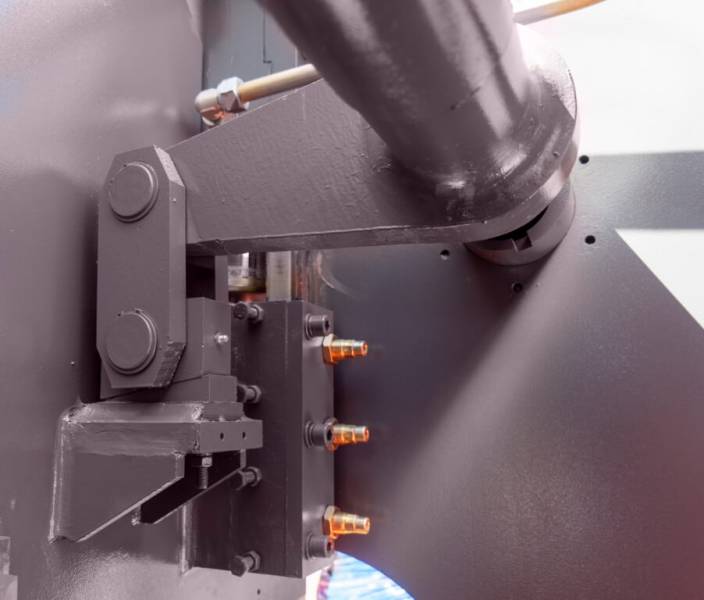

  Синхронизация  работы цилиндров через торсионный вал.    Синхронизация  работы цилиндров через торсионный вал.

Синхронизация работы цилиндров через торсионный вал.

  T-образный  паз на рабочем столе
	Служит для закрепления  нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов  передней поддержки листа.   T-образный  паз на рабочем столе
	Служит для закрепления  нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов  передней поддержки листа.

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

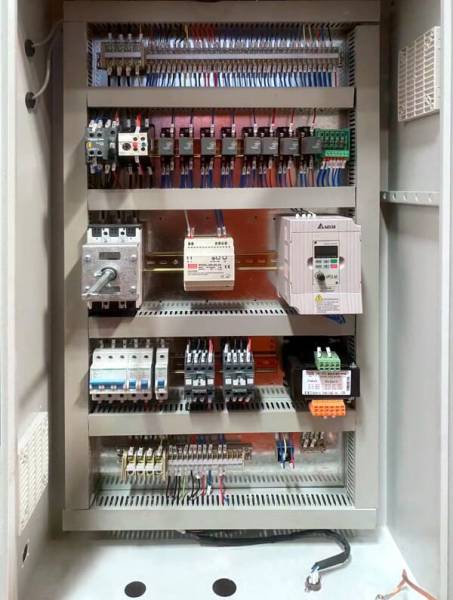

  Электро-шкаф
  Служит  для размещения электрооборудования станка. В станках серии HPJ-K используется  электрооборудование компаний Siemens и Schneider Electric.
  Электро-шкаф
  Служит  для размещения электрооборудования станка. В станках серии HPJ-K используется  электрооборудование компаний Siemens и Schneider Electric.

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

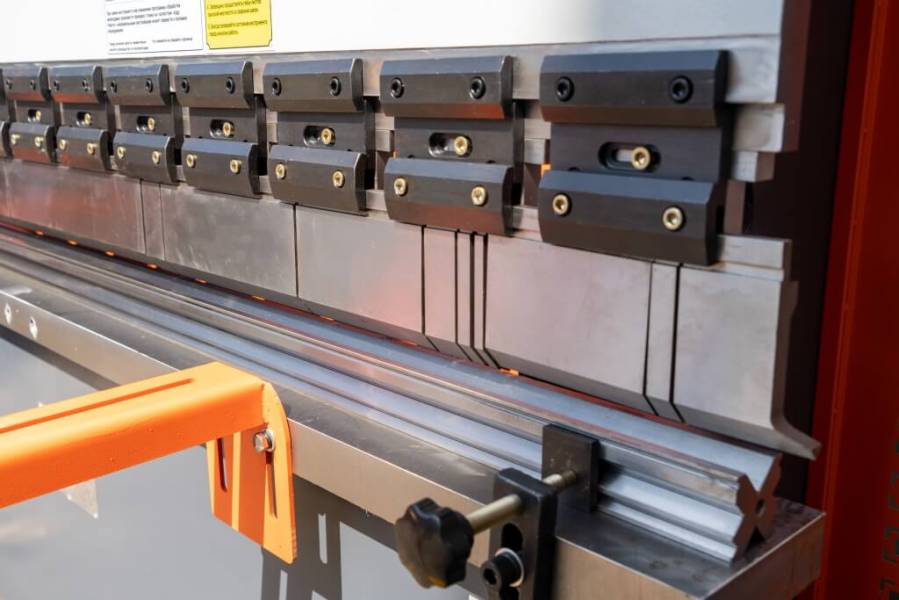

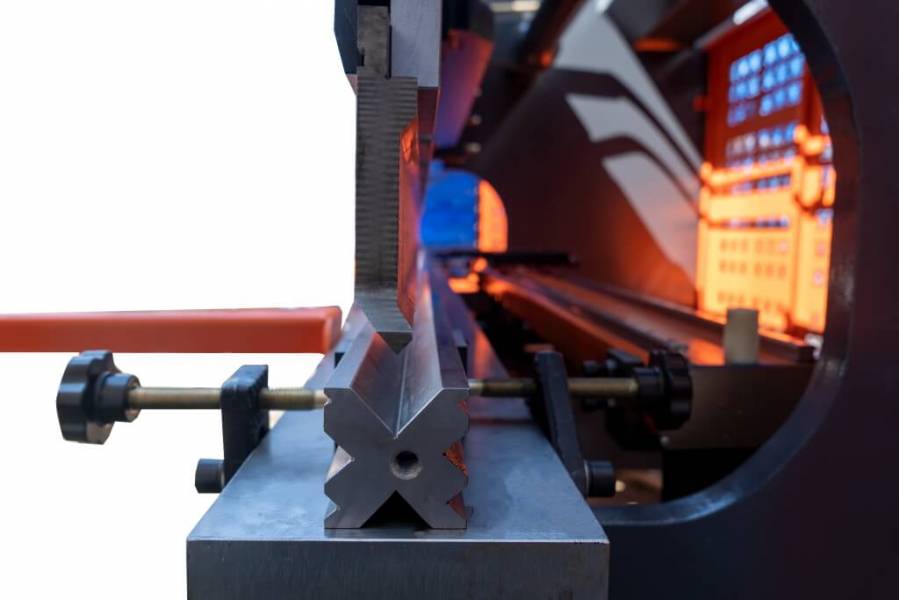

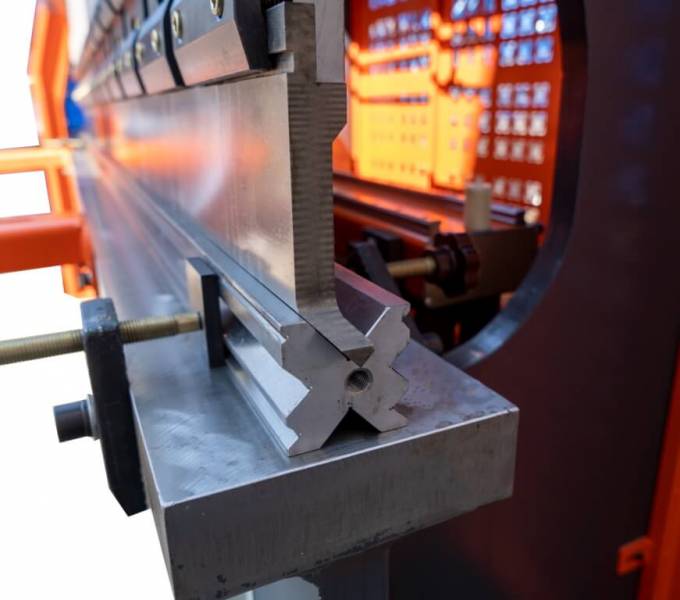

  Стандартные  матрица и пуансон
  Верхний  инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент  (Матрица)– многоручьевая 4-х сторонняя матрица
  Стандартные  матрица и пуансон
  Верхний  инструмент (Пуансон) имеет тип крепления AMADA-Promecam
 Нижний инструмент  (Матрица)– многоручьевая 4-х сторонняя матрица

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

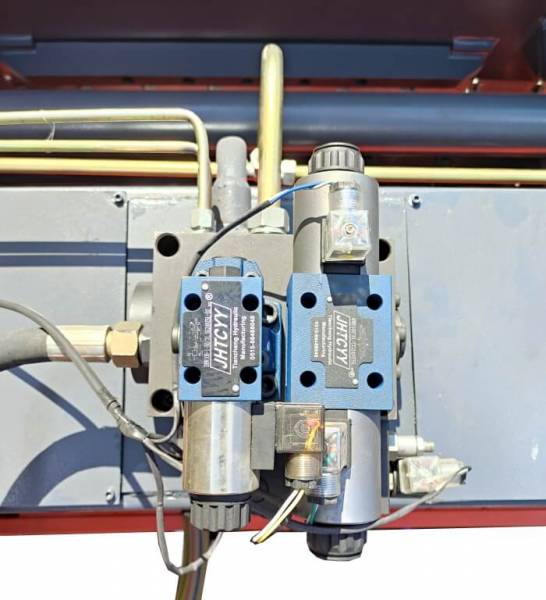

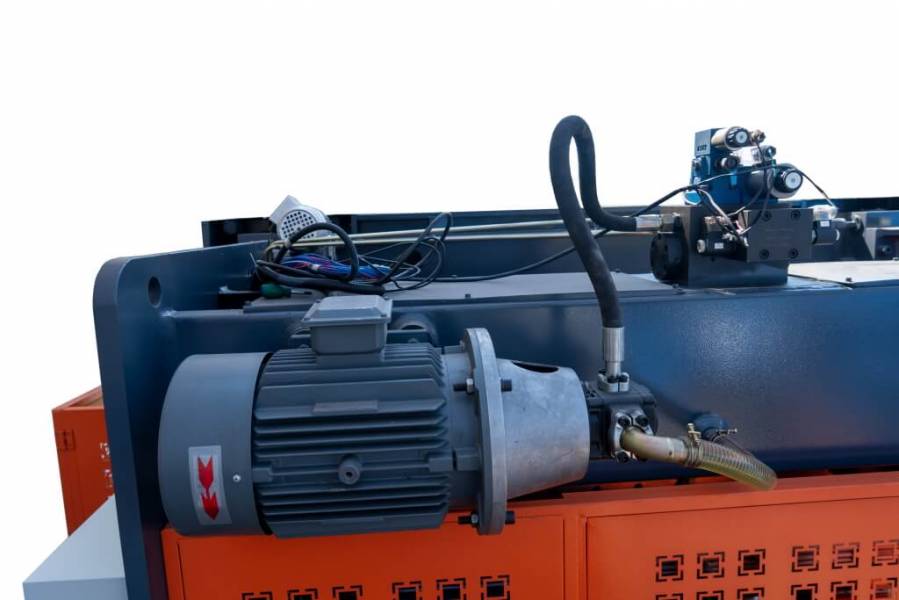

  Гидравлическая система Bosch-Rexroth (Германия)    Гидравлическая система Bosch-Rexroth (Германия)

Гидравлическая система Bosch-Rexroth (Германия)

  Бомбирование ручное  – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.  (Дополнительная опция)    Бомбирование ручное  – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.  (Дополнительная опция)

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)

 Быстросъемный инструмент в разы ускоряет процесс смены инструмента.  (Дополнительная опция)   Быстросъемный инструмент в разы ускоряет процесс смены инструмента.  (Дополнительная опция)

Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)

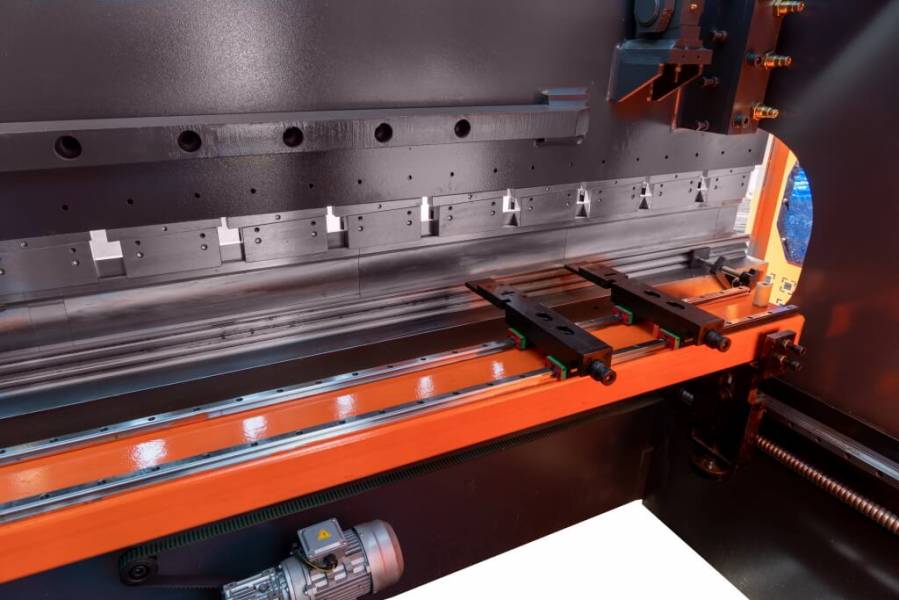

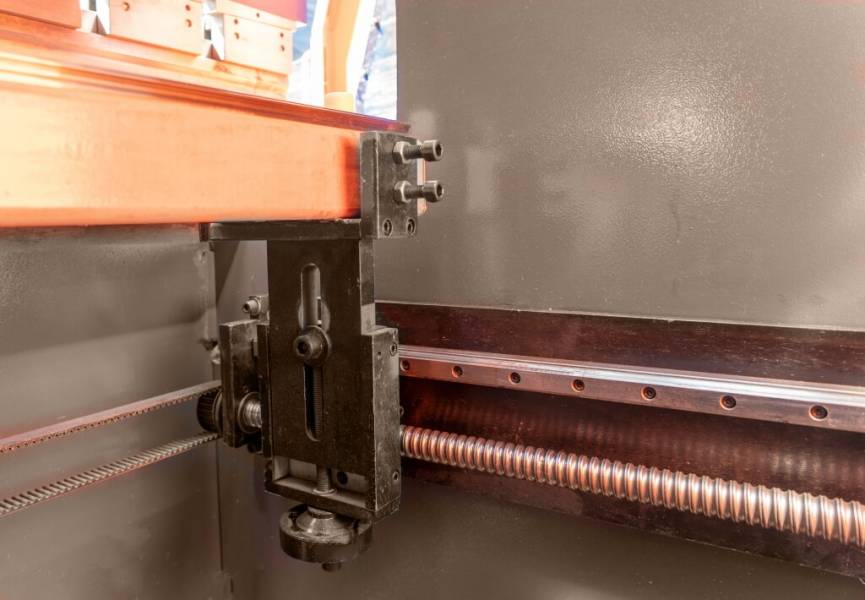

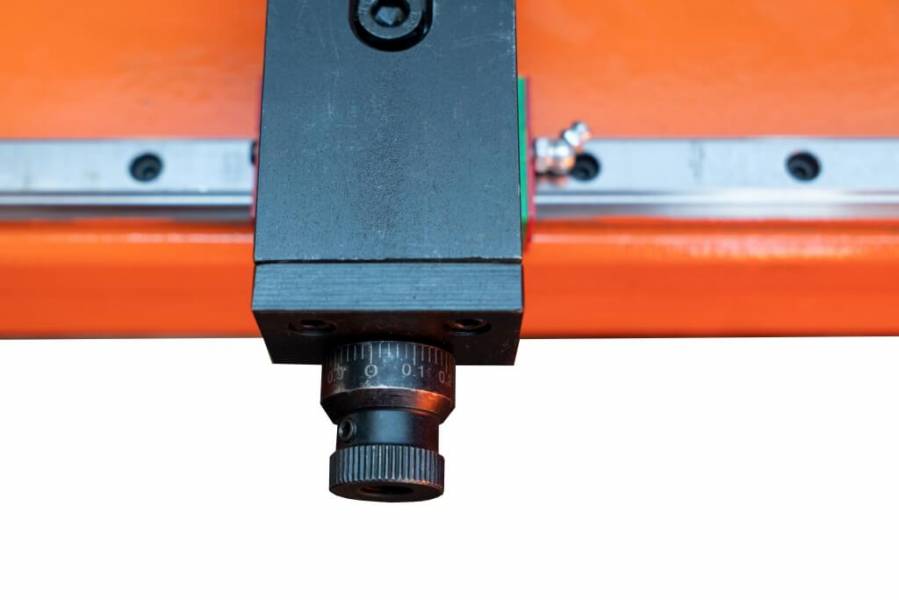

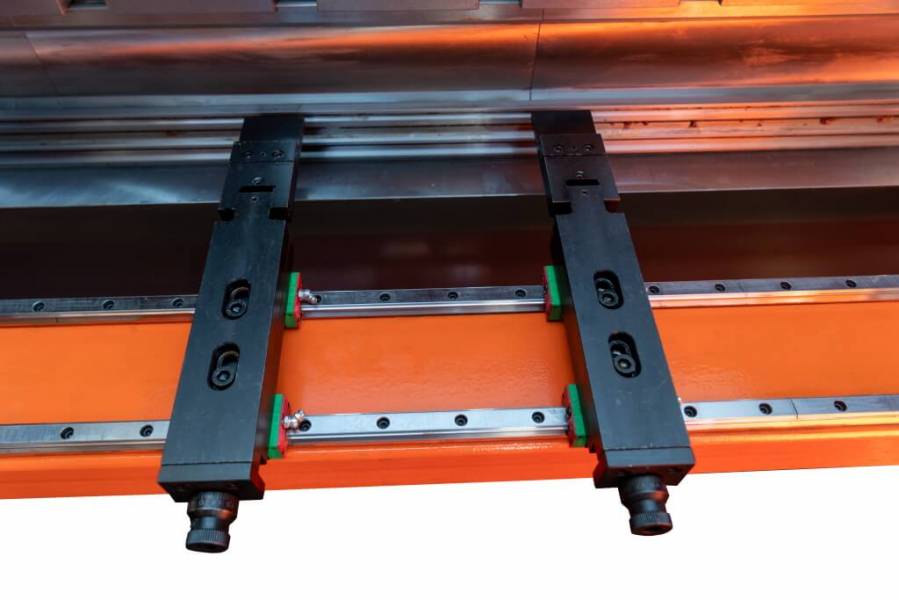

 Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.  (Дополнительная опция)   Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.  (Дополнительная опция)

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)

Вертикальный листогибочный пресс MetalMaster серии HPJ (Е-21)

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым контроллером Estun E21. Управление по оси Y осуществляется контроллером путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется контроллером, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.



Стандартная комплектация гибочного пресса
Контроллер двухосевой
E21 (Estun)

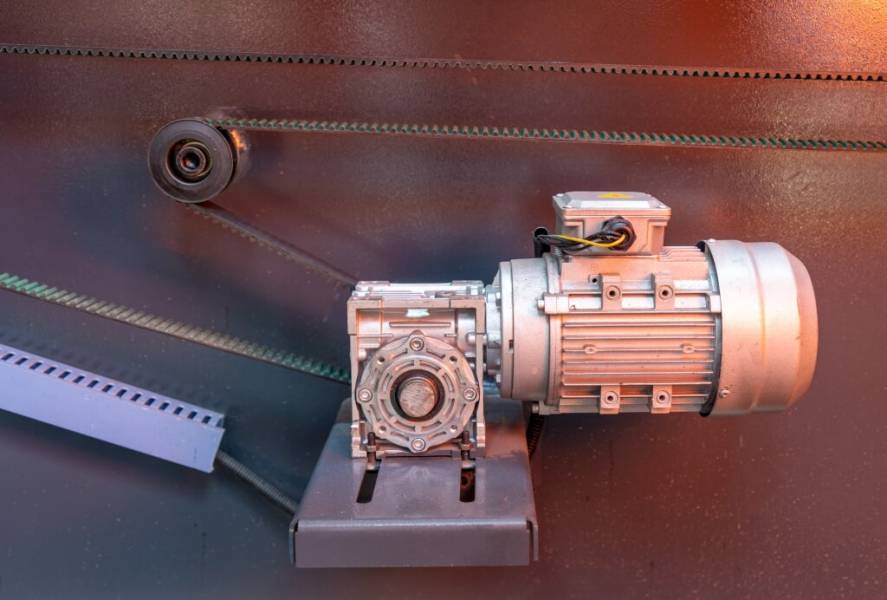

Приводы по осям
Мотор-редуктор с асинхронным э/д + энкодер
Клапаны
Bosch-Rexroth
Электроавтоматика
Siemens и Schneider
Масляный насос
Шестеренный
Инструмент
Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)
2 штуки, без регулировки по высоте
Уплотнения г/ц
NOK Japan
Пульт управления
На поворотном кронштейне
Педаль управления
Выносная, с кнопкой аварийного останова



Профили, получаемые при использовании листогиба:

Профили, получаемые при использовании листогиба

Особенности гидравлического вертикального-гибочного пресса Metalmaster HPJ

  • Оптимальное сочетание цены и качества

    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

  • Широкий спектр функциональных характеристик

    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

  • Высокая производительность

    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.

  • Надежность и износостойкость конструкции

    Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.

  • Точность и простота настройки на работу с необходимой толщиной листа

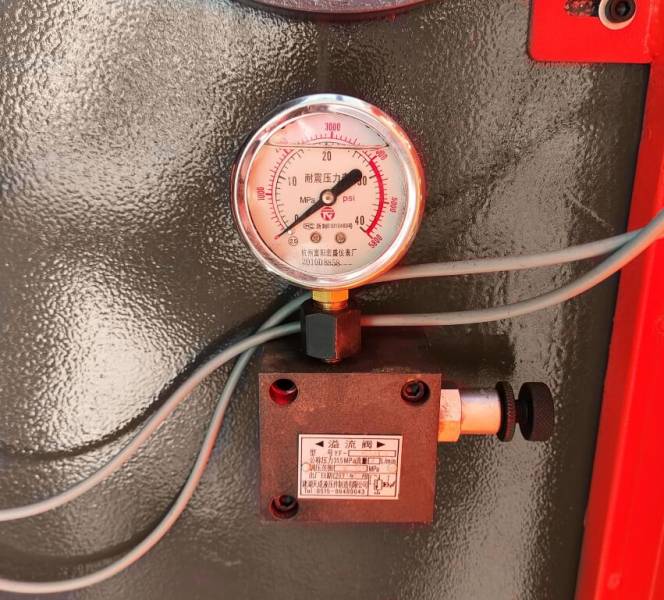

    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

  • Простота в использовании

    На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

  • Безопасность

    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Отзывы и вопросы
Отзывы и вопросы. Metal Master HPJ 2580
  •                                                     stdClass Object
    (
        [id] => 8776
        [object_id] => 4809
        [ip] => 178.237.187.100
        [name] => Филипп Беляков
        [text] => Какой тип масляного насоса используется?
        [answer] => Здравствуйте! На станке используется шестеренчатый масляный насос.
        [type] => product
        [date] => 2021-11-05 20:59:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1

    Филипп Беляков 05.11.2021 в 20:59
    Какой тип масляного насоса используется?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! На станке используется шестеренчатый масляный насос.
  •                                                     stdClass Object
    (
        [id] => 8775
        [object_id] => 4809
        [ip] => 178.237.187.100
        [name] => Герман
        [text] => Система ЧПУ Е22?
        [answer] => Добрый день! Нет, система ЧПУ данного пресса - Е21.
        [type] => product
        [date] => 2021-10-18 05:13:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1

    Герман 18.10.2021 в 05:13
    Система ЧПУ Е22?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Нет, система ЧПУ данного пресса - Е21.
