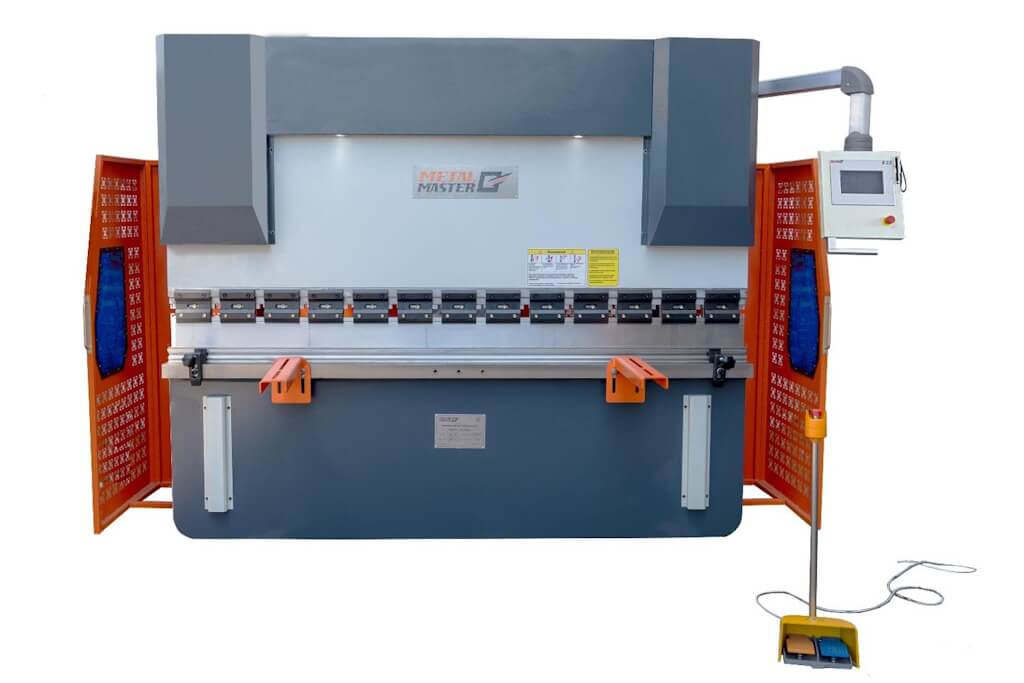

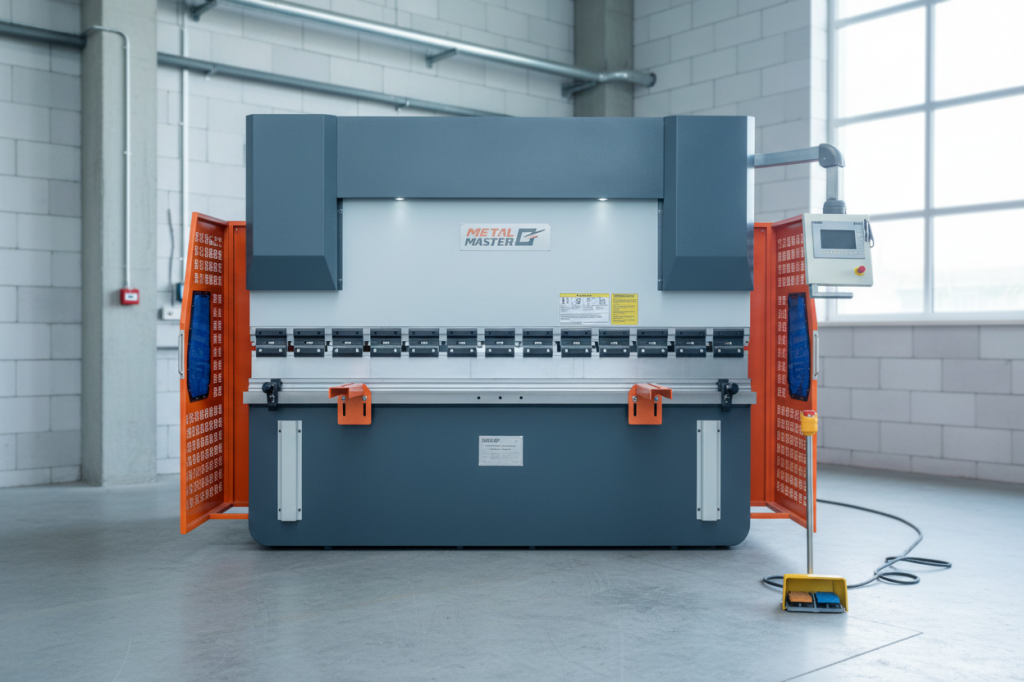

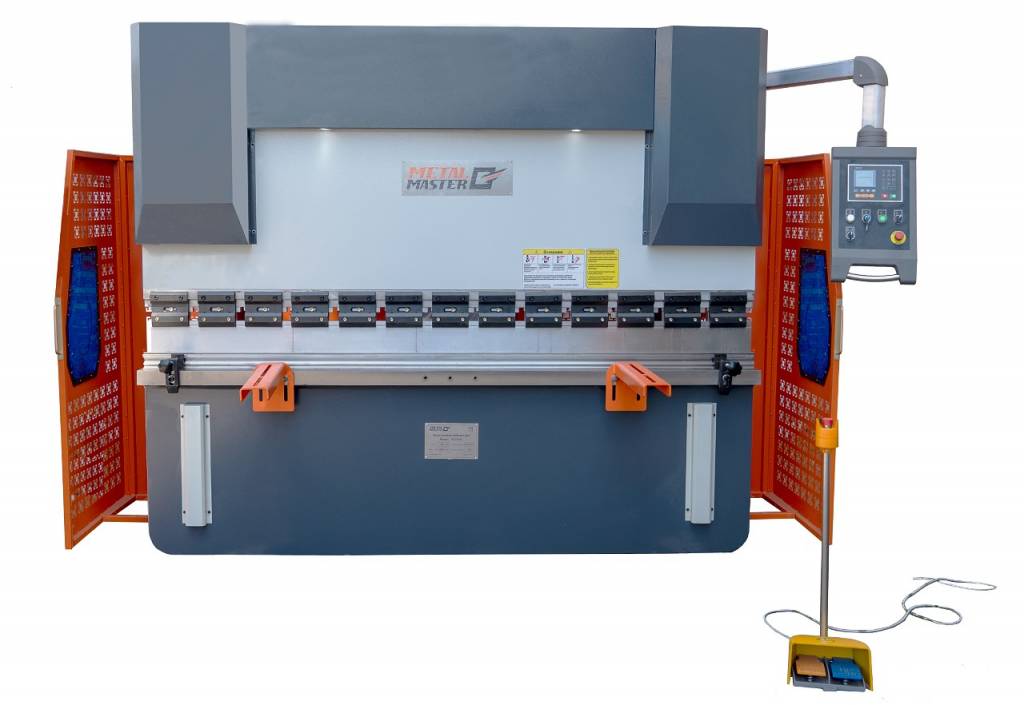

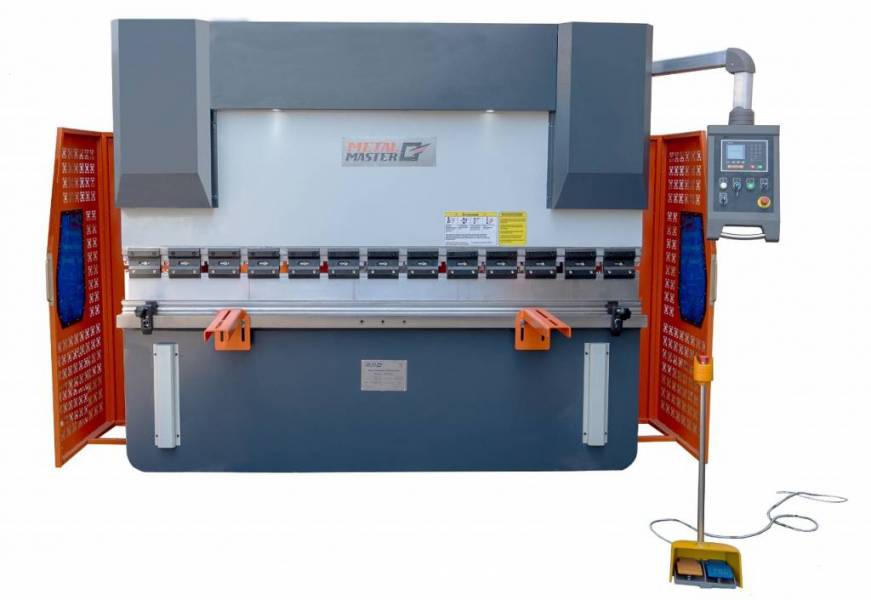

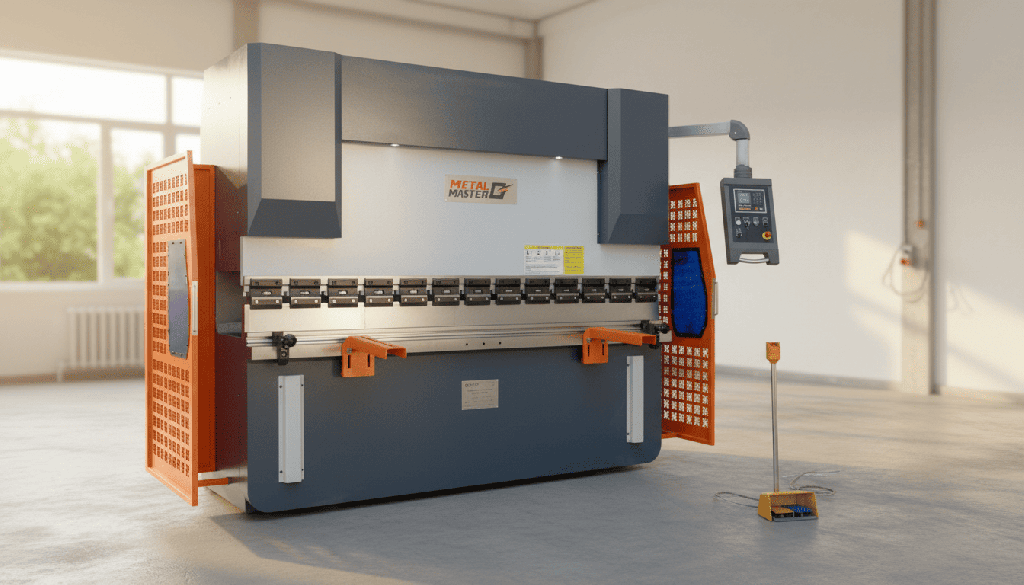

Листогибочный пресс Metal Master HPJ 2580M c ЧПУ E22

Сегодня этот товар купили 3 человека
Сейчас этот товар смотрят 5 человек
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
2 018 665 руб.
В наличии
Нашли дешевле?
Доставка по РФ
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
  • Листогибочные прессы, Metal Master HPJ 2580M c ЧПУ E22
Технические характеристики
МодельHPJ 2580M
Усилие, тонн80
Длина рабочего стола, мм2500
Расстояние между колоннами, мм2000
Глубина зева, мм330
Ход пуансона140
Расстояние между столом и траверсой, мм425
Скорость рабочая/прямого/обратного хода, мм/с15/120/100
Ход по оси X (задний стол), мм600
Точность хода по оси Х, мм±0,1
Ход по оси R (ручная регулировка заднего стола по высоте), мм100
Количество пальцев заднего упора (шт)2
Мощность двигателя, кВт7,5
Габаритные размеры, мм3050x1700x2300
Масса нетто/брутто, кг4500/4550
Описание

Описание станка Листогибочный пресс Metal Master HPJ 2580M c ЧПУ E22

METAL MASTER HPJ
        1640M С ЧПУ E22

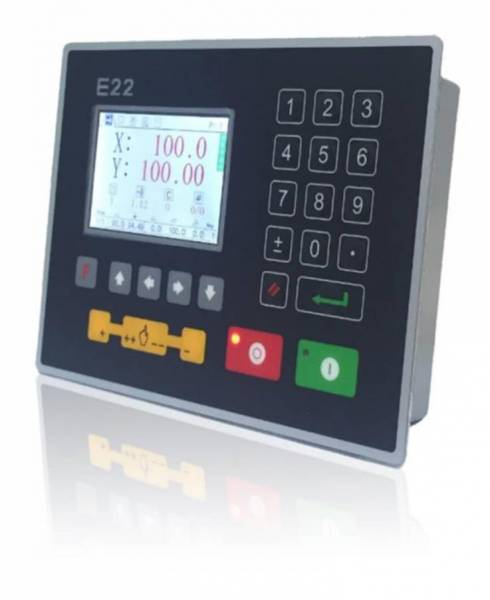

Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ E22 имеет:

  • Программирование угла гиба в градусах;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 30 программ: в каждой программе до 15 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

METAL MASTER HPJ 2580M C ЧПУ E22

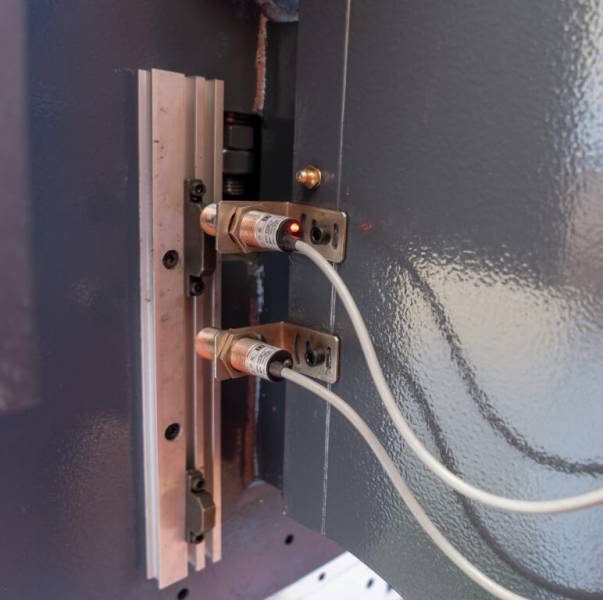

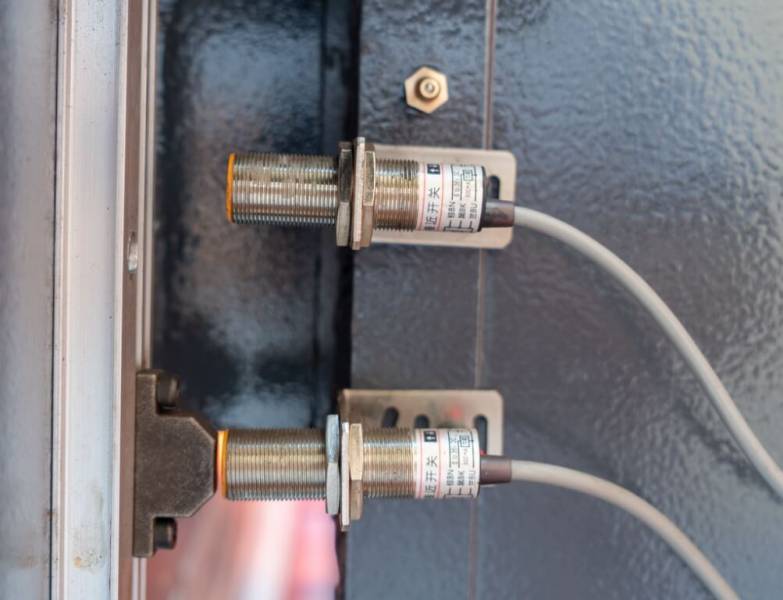

Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

METAL MASTER HPJ 2580M C ЧПУ E22

Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

METAL MASTER HPJ 2580M C ЧПУ E22

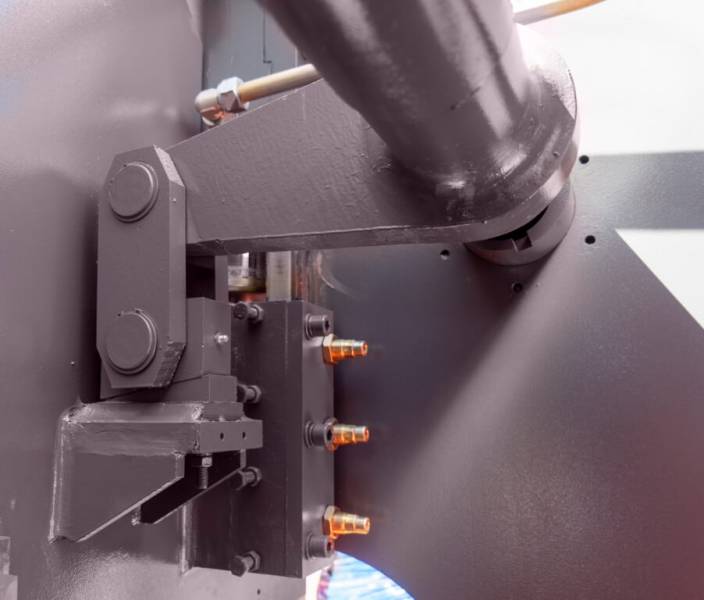

Синхронизация работы цилиндров через торсионный вал.

METAL MASTER HPJ 2580M C ЧПУ E22

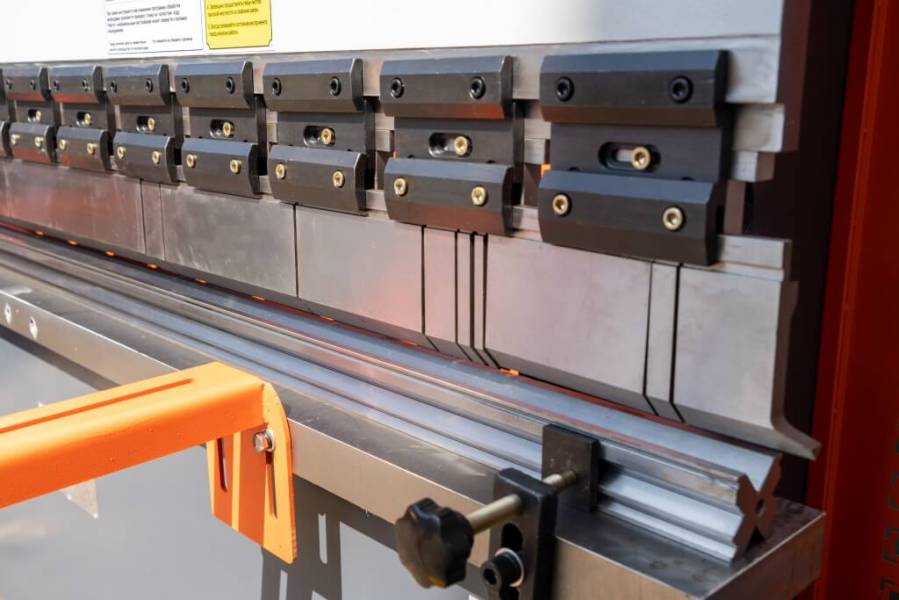

Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 700мм + 50мм + 300мм + 40мм + 200мм + 165мм + 100мм + 10мм + 15мм + 20мм.

METAL MASTER HPJ
        1640M С ЧПУ E22 METAL MASTER HPJ
        1640M С ЧПУ E22

METAL MASTER HPJ
        1640M С ЧПУ E22

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric.

METAL MASTER HPJ 2580M C ЧПУ E22

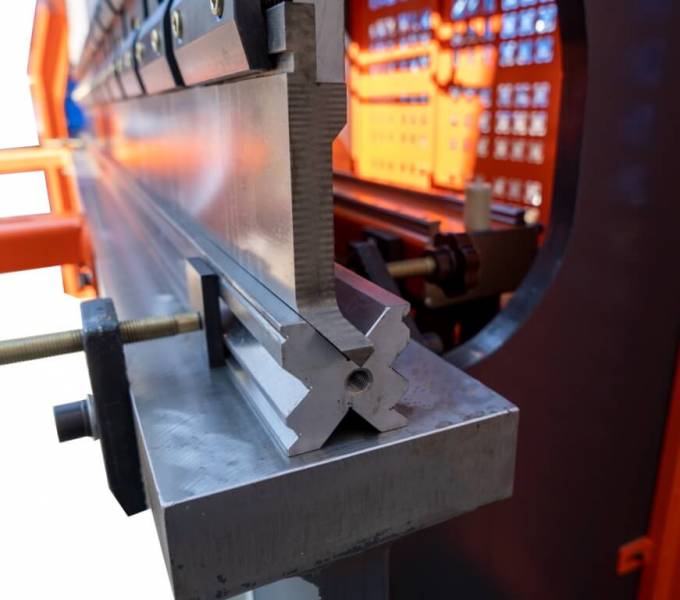

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

METAL MASTER HPJ 2580M C ЧПУ E22

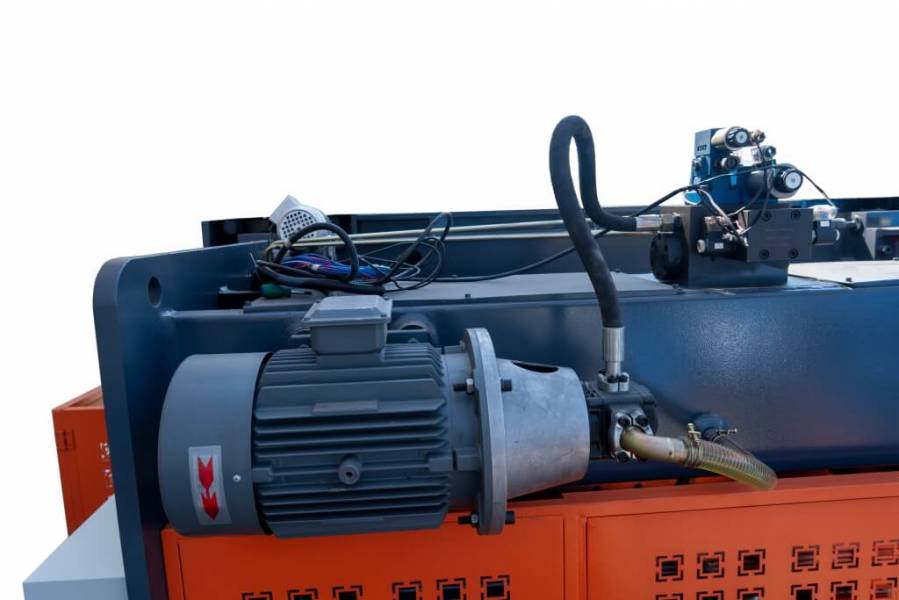

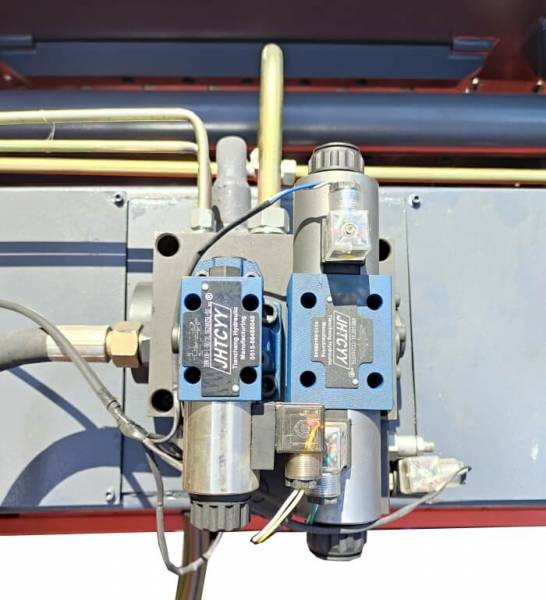

Гидравлическая система бренда Rexroth расположена на верхней части станка

METAL MASTER HPJ 2580M C ЧПУ E22

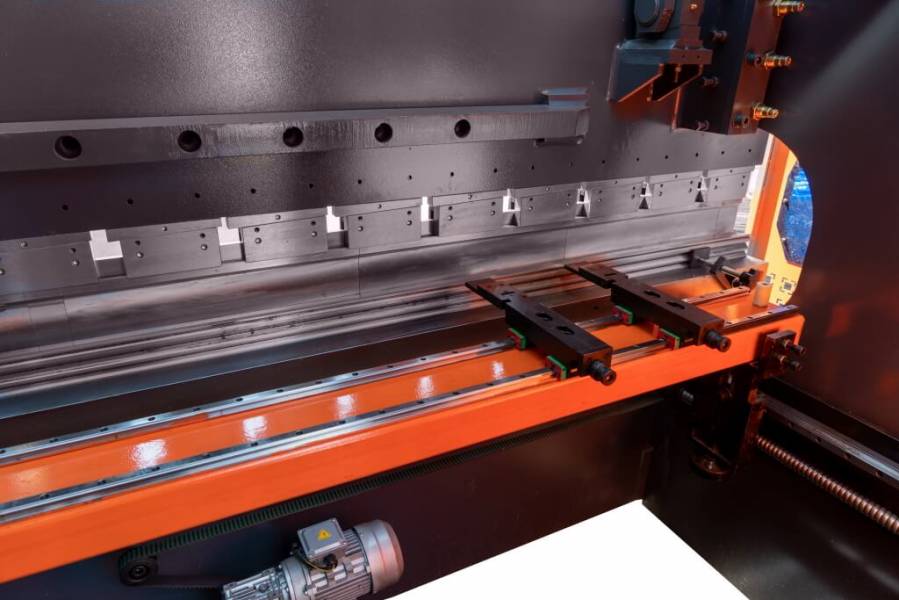

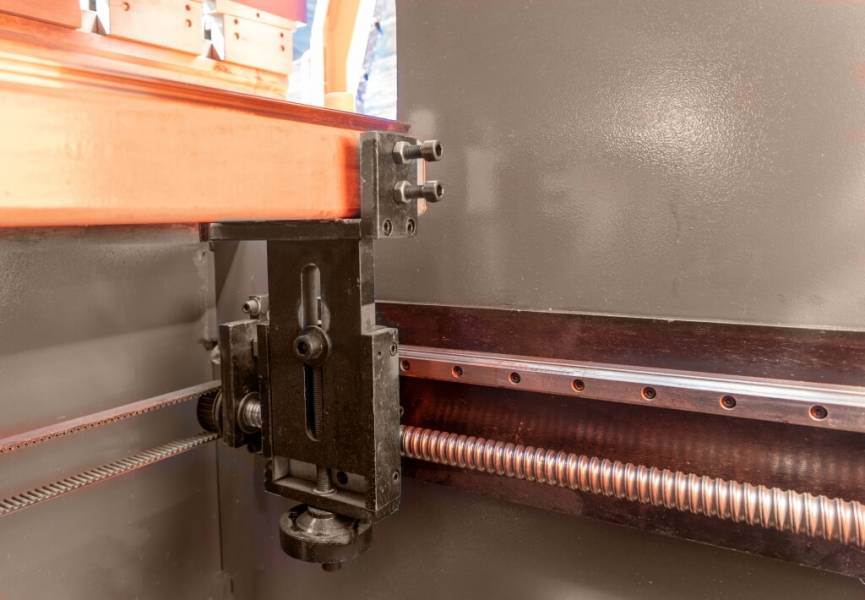

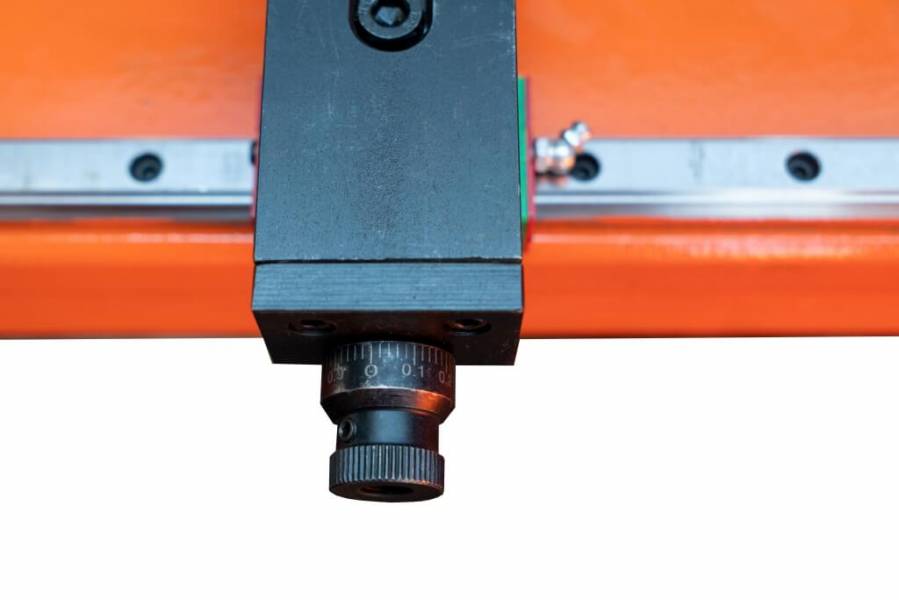

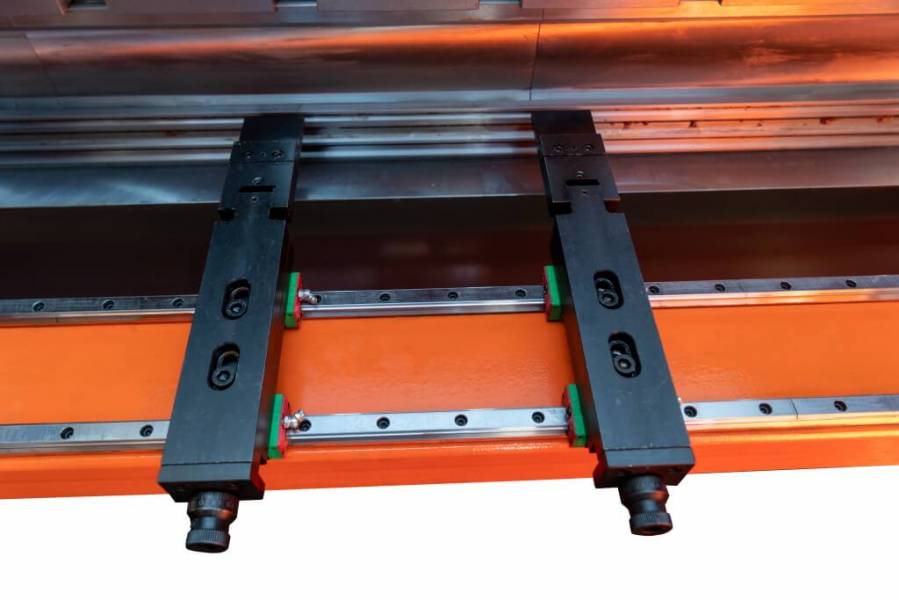

Задний упор с линейными направляющими.
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

METAL MASTER HPJ 2580M C ЧПУ E22

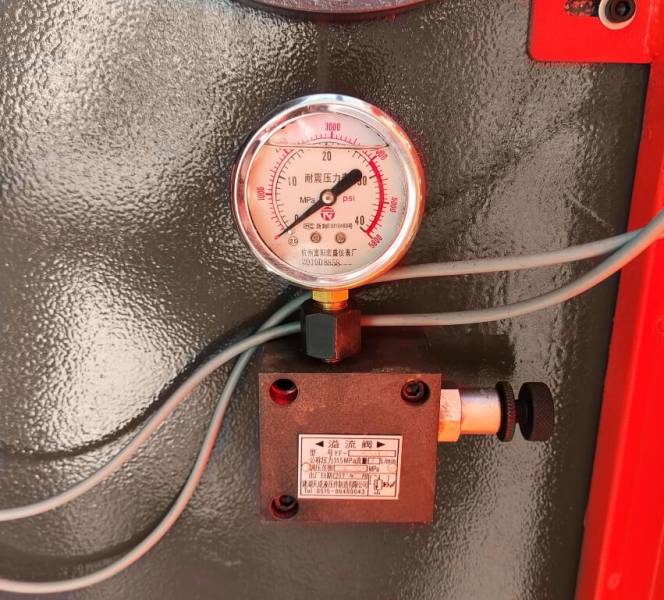

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

METAL MASTER HPJ 2580M C ЧПУ E22

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Дополнительные опции:

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

Стандартная комплектация:

  1. Двухосевая система ЧПУ E22;
  2. Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
  3. Боковое защитное ограждения;
  4. Заднее защитное ограждение с концевым выключателем;
  5. Электроавтоматика Schneider;
  6. Зубчатый масляный насос;
  7. Быстросъёмный инструмент.
  8. Главный двигатель бренда Siemens

Схема

РасстояниеДлина, мм
1100
2180
390
485
560
6425
7220
8330
9150



Верхний и нижний инструмент

Верхний и нижний инструмент

ПуансонМатрица



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевойE22

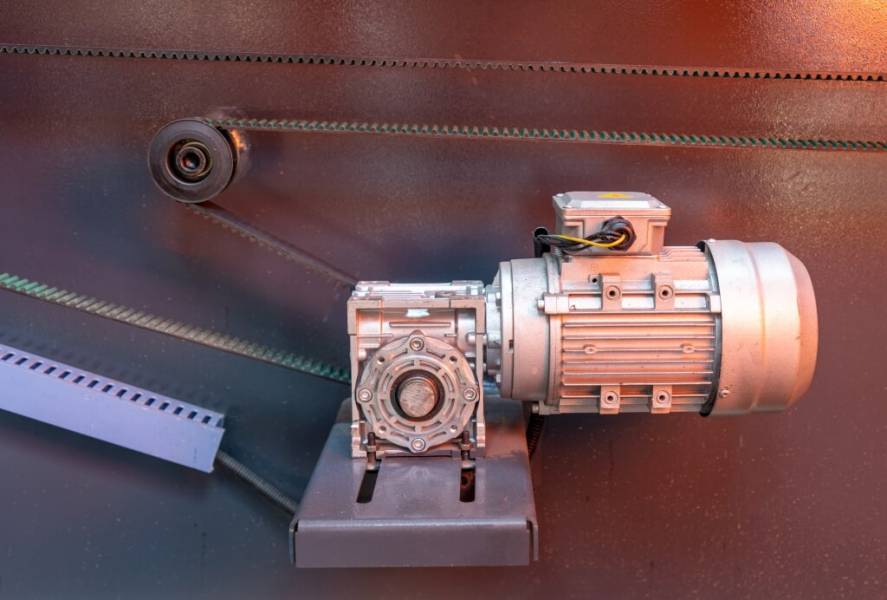

Приводы по осямМотор-редуктор с асинхронным э/д + энкодер
ЭлектроавтоматикаSchneider
Масляный насосШестеренный
ИнструментМатрица 4-сторонняя/пуансон AMADAPromecam
Оснащение заднего упора (пальцы)2 штуки, без регулировки по высоте
Пульт управленияНа поворотном кронштейне
Педаль управленияВыносная, с кнопкой аварийного останова

Профили, получаемые при использовании листогиба:

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Инструкция
Поле обязательное к заполнению
Я согласен на обработку персональных данных Необходимо дать согласие
Мы вышлем Вам инструкцию на Ваш Email или телефон! Отправить
Отзывы и вопросы
Отзывы и вопросы. Metal Master HPJ 2580M c ЧПУ E22
  •  stdClass Object
    (
        [id] => 8640
        [object_id] => 5371
        [ip] => 178.237.187.100
        [name] => Ярослав Логинов
        [text] => Какой максимальный размер сегмента?
        [answer] => Здравствуйте! Максимальный размер сегмента составляет 500 мм.
        [type] => product
        [date] => 2020-04-22 22:08:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Ярослав Логинов 22.04.2020 в 22:08
    Какой максимальный размер сегмента?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Максимальный размер сегмента составляет 500 мм.
  •  stdClass Object
    (
        [id] => 8639
        [object_id] => 5371
        [ip] => 178.237.187.100
        [name] => Абрам
        [text] => Какая скорость рабочего хода у пресса?
        [answer] => Добрый день! Скорость рабочего хода - 9,5 мм/с.
        [type] => product
        [date] => 2019-12-22 17:01:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Абрам 22.12.2019 в 17:01
    Какая скорость рабочего хода у пресса?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Скорость рабочего хода - 9,5 мм/с.
