| Модель | HPJ 32100 N |
|---|---|
| Усилие, тонн | 100 |
| Длина рабочего стола, мм | 3200 |
| Расстояние между колоннами, мм | 2600 |
| Глубина зева, мм | 350 |
| Ход пуансона | 150 |
| Расстояние между столом и траверсой, мм | 400 |
| Скорость рабочая/прямого/обратного хода, мм/с | 15/130/100 |
| Ход по оси X (задний стол), мм | 500 |
| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 140 |
| Количество пальцев заднего упора (шт) | 3 |
| Мощность двигателя, кВт | 7,5 |
| Габаритные размеры, мм | 3800*1700*2340 |
| Масса нетто/брутто, кг | 6800/7000 |

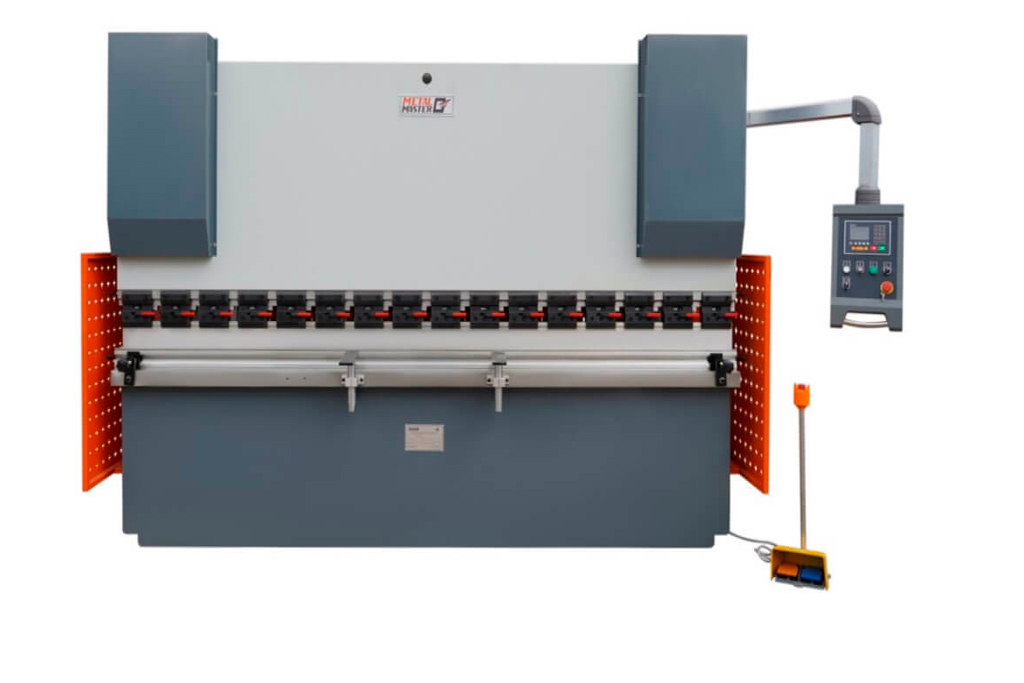

Описание станка Листогибочный пресс HPJ 32100 N c ЧПУ E22
Панель управления

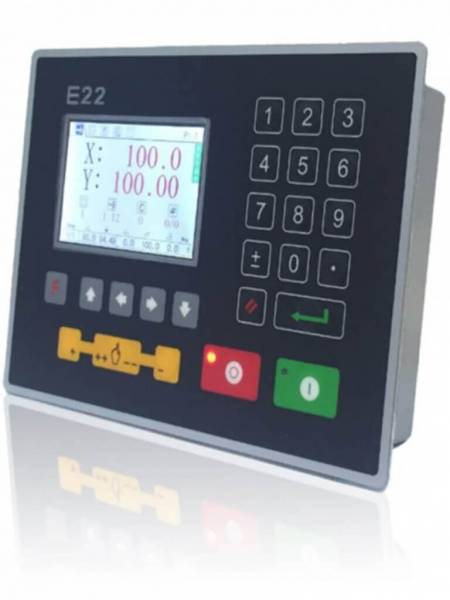

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 имеет:
- Программирование угла гиба в градусах;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 30 программ: в каждой программе до 15 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

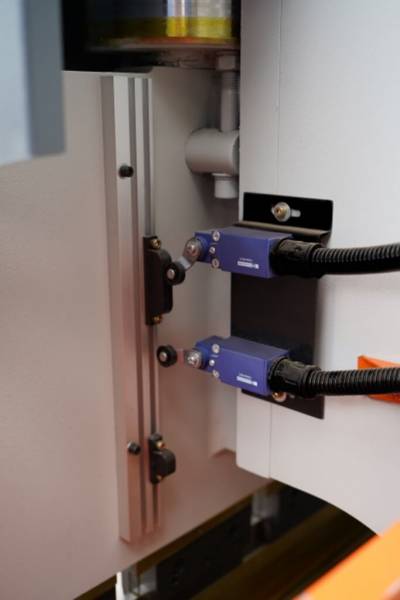

Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

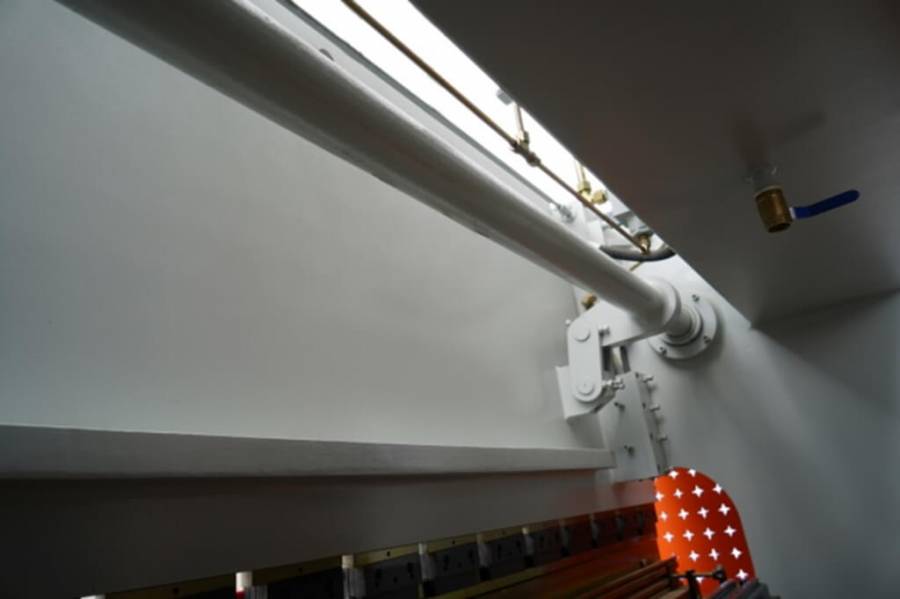

Синхронизация работы цилиндров через торсионный вал.
Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 1000 мм, 700 мм, 500
мм, 165 мм, 835 мм
(100+10+15+20+40+50+200+300+100)

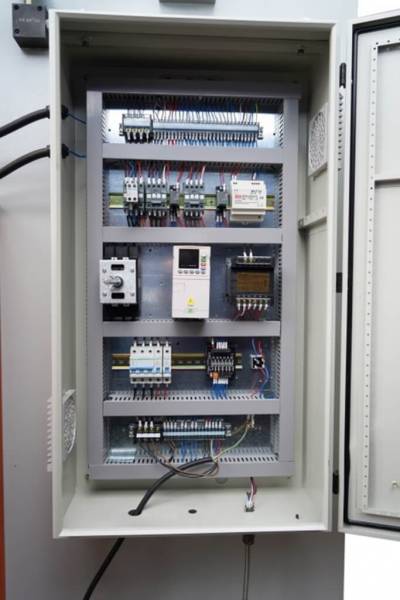

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-N используется электрооборудование компаний Schneider Electric.
Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица) – многоручьевая 4-х сторонняя матрица

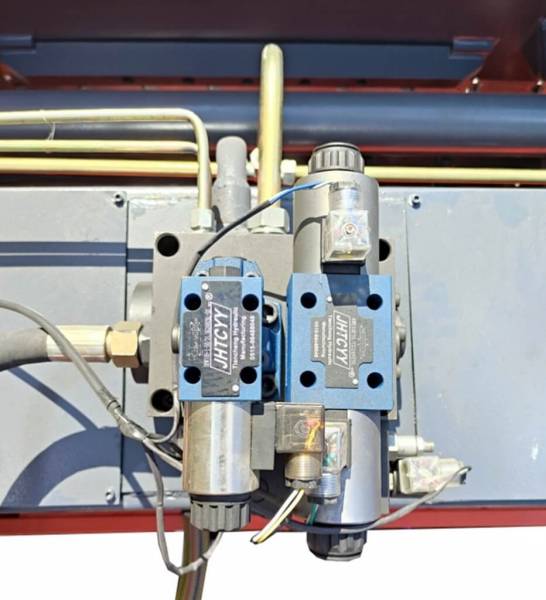

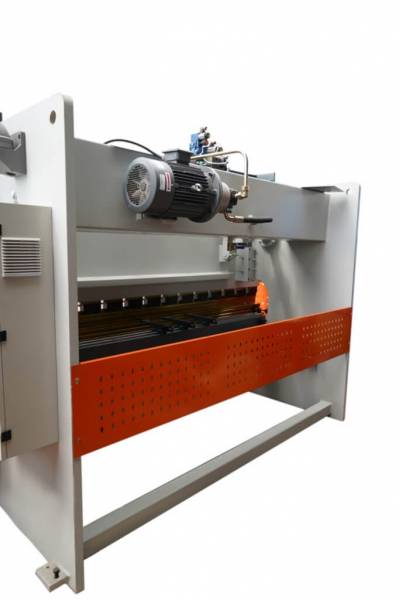

Гидравлическая система Rexroth расположена на верхней части станка

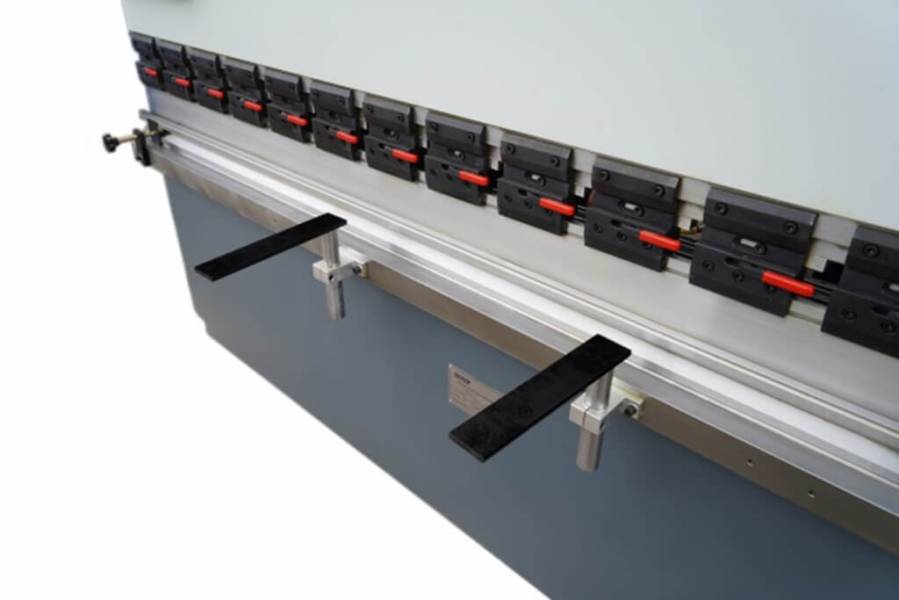

Задний упор с линейными направляющими.
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

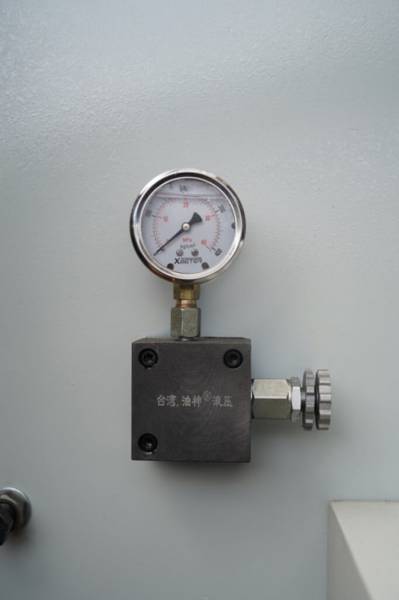

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

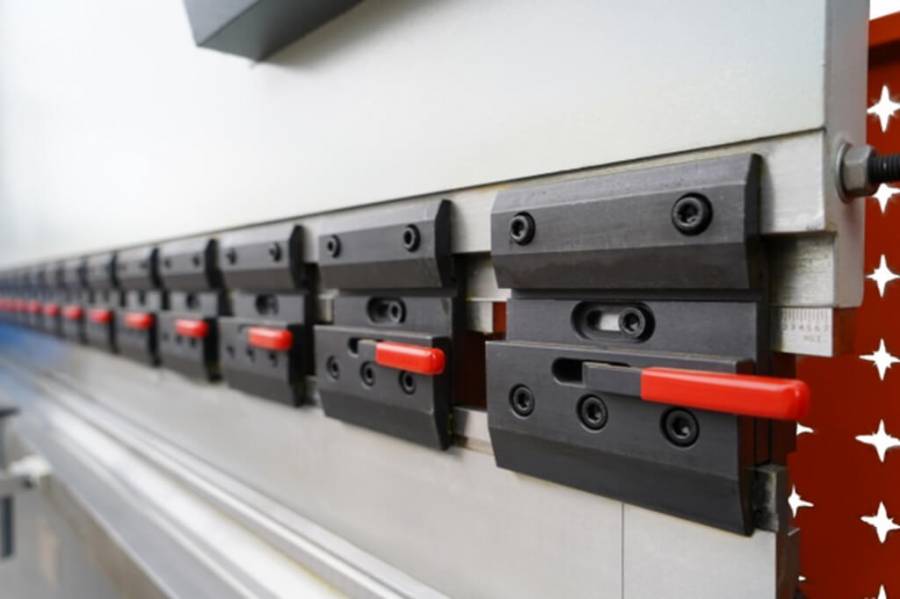

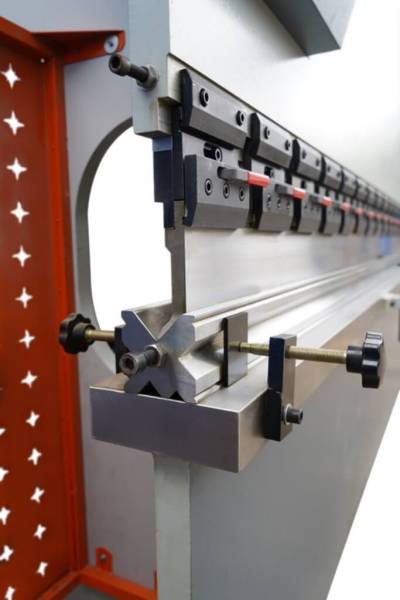

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
Листогибочные прессы серии HPJ-N имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

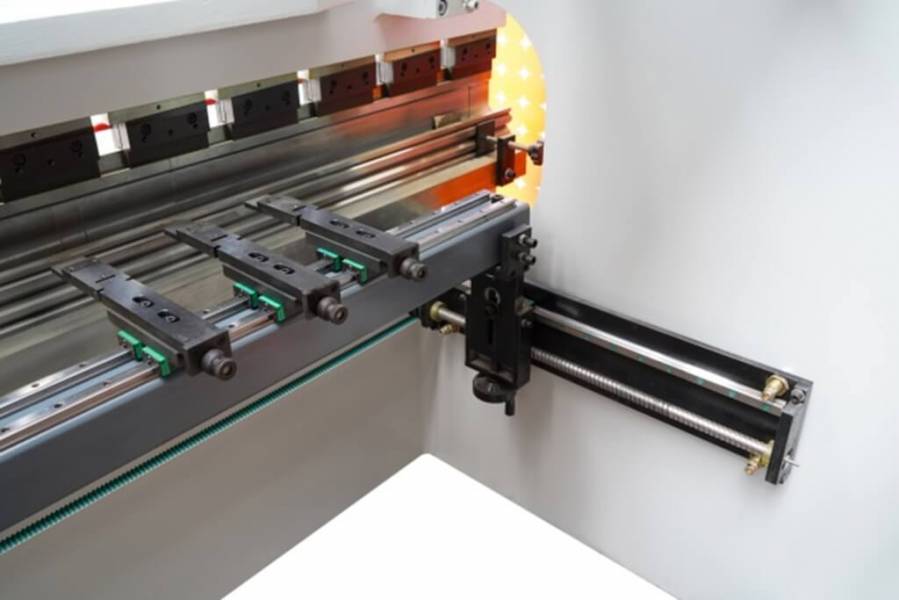

Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 120 |
| 3 | 85 |
| 4 | 95 |
| 5 | 70 |
| 6 | 400 |
| 7 | 200 |
| 8 | 350 |
Стандартная комплектация:
- 2-осевое ЧПУ Е22 ESTUN
- Мотор-редукторы для приводов по осям с асинхронным двигателем + энкодер;
- Клапаны Rexroth
- Электроавтоматика Schneider;
- Главный двигатель 7,5 кВт;
- Шестеренчатый масляный насос;
- Инструменты AMADA Promecam 4-ручевая матрица и пуансон;
- Оснастка для заднего упора – 2 пальца;
- Уплотнения NOK;
- Вынесенный на кронштейн блок управления;
- Ножная педаль для управления станком;
- Сегментный и быстросъёмный инструмент;
- Боковые защиты станка.
Профили, получаемые при использовании листогиба:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
