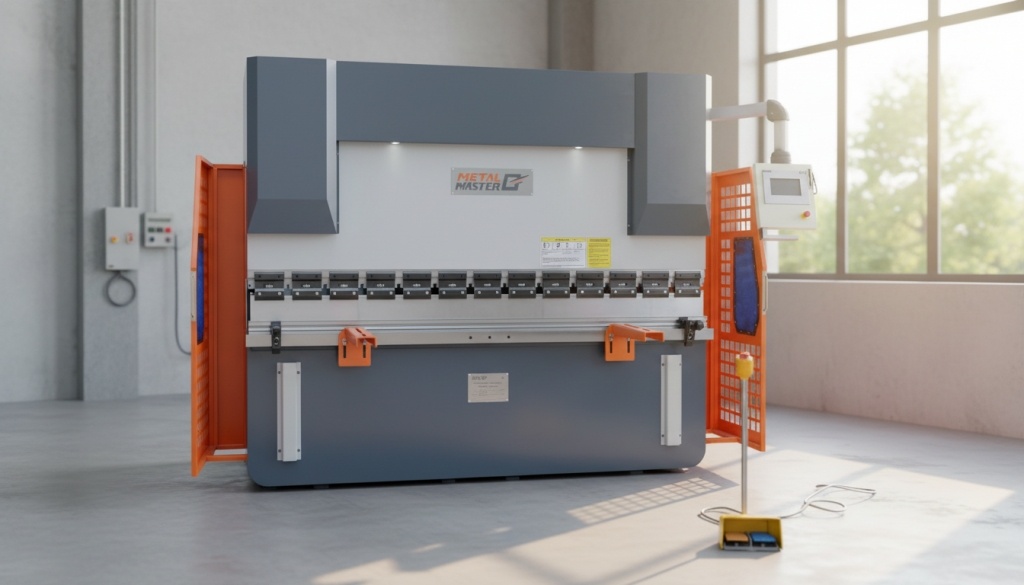

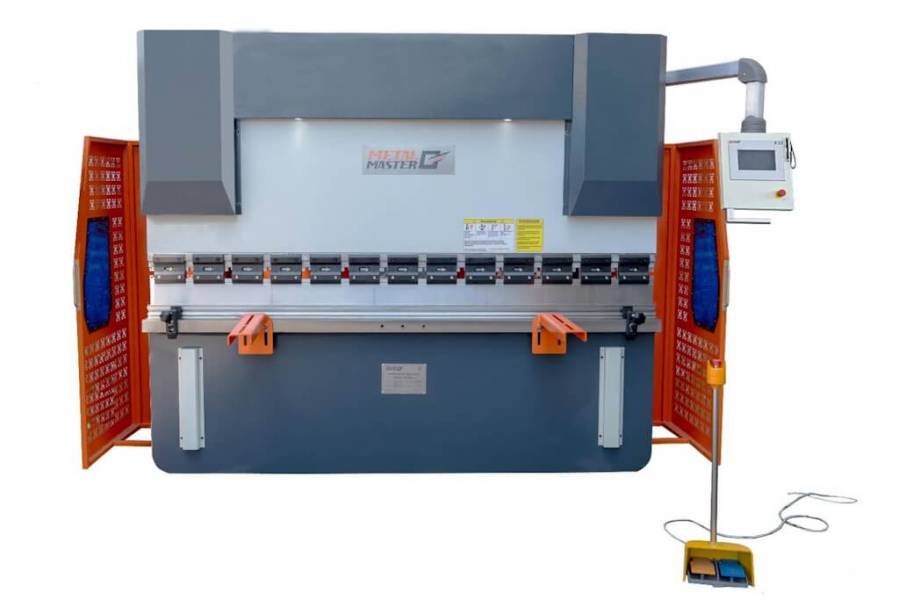

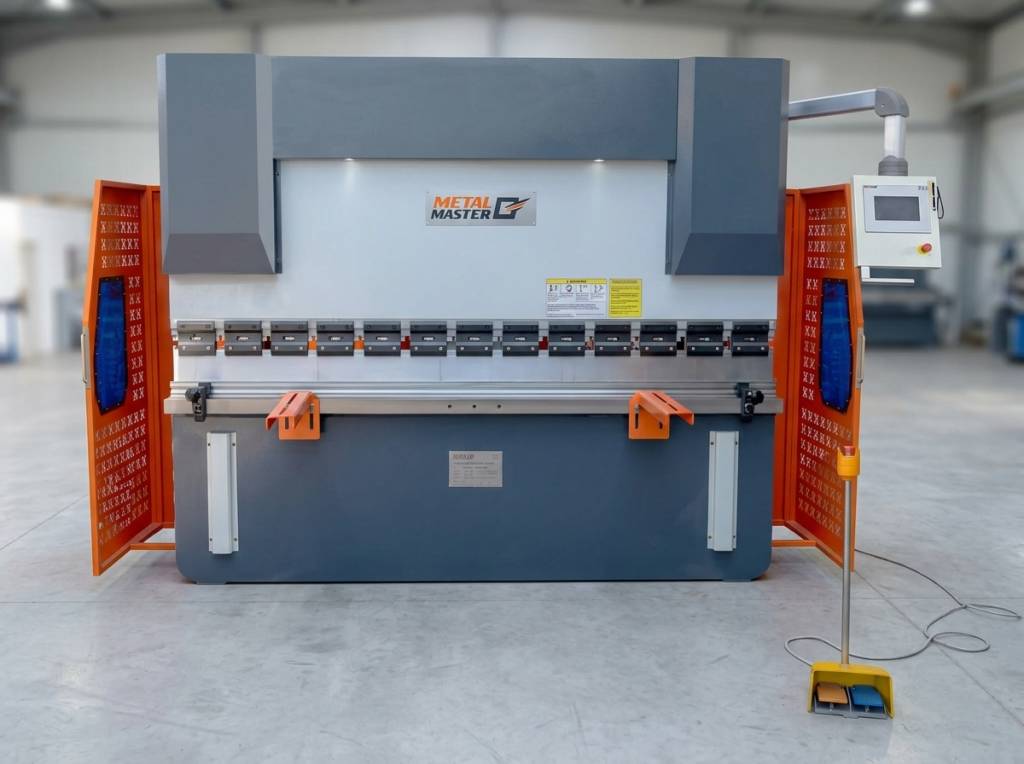

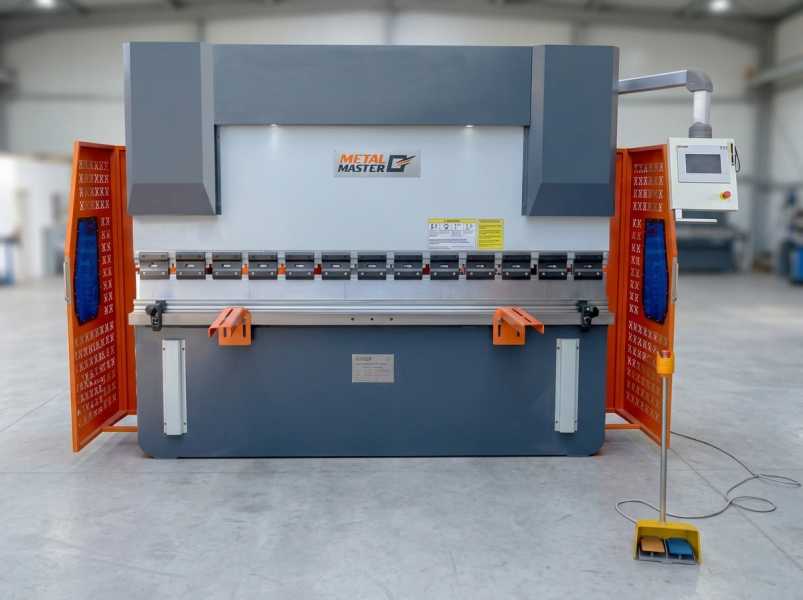

Листогибочный пресс Metal Master HPJ 32100M c ЧПУ E22
| Модель | HPJ 32100M |
|---|---|
| Усилие, тонн | 100 |
| Длина рабочего стола, мм | 3200 |
| Расстояние между колоннами, мм | 2600 |
| Глубина зева, мм | 350 |
| Ход пуансона | 135 |
| Расстояние между столом и траверсой, мм | 440 |
| Скорость рабочая/прямого/обратного хода, мм/с | 15/130/100 |
| Ход по оси X (задний стол), мм | 600 |
| Точность хода по оси Х, мм | ±0,1 |
| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
| Количество пальцев заднего упора (шт) | 3 |
| Мощность двигателя, кВт | 7,5 |
| Габаритные размеры, мм | 3800x1700x2400 |
| Масса нетто/брутто, кг | 6000/6050 |
Описание станка Листогибочный пресс Metal Master HPJ 32100M c ЧПУ E22

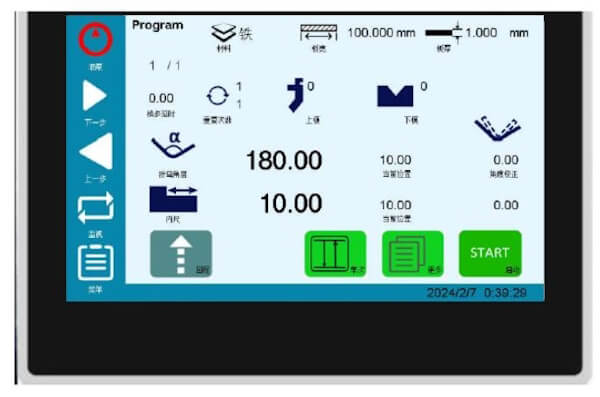

Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 имеет:
- Программирование угла гиба в градусах;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 30 программ: в каждой программе до 15 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

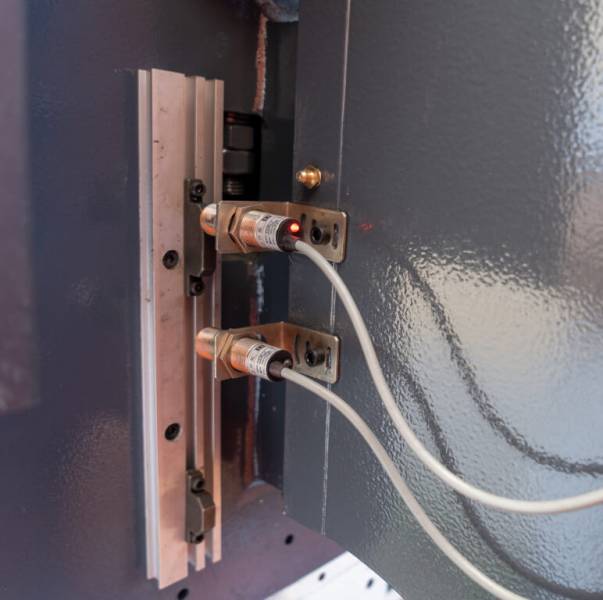

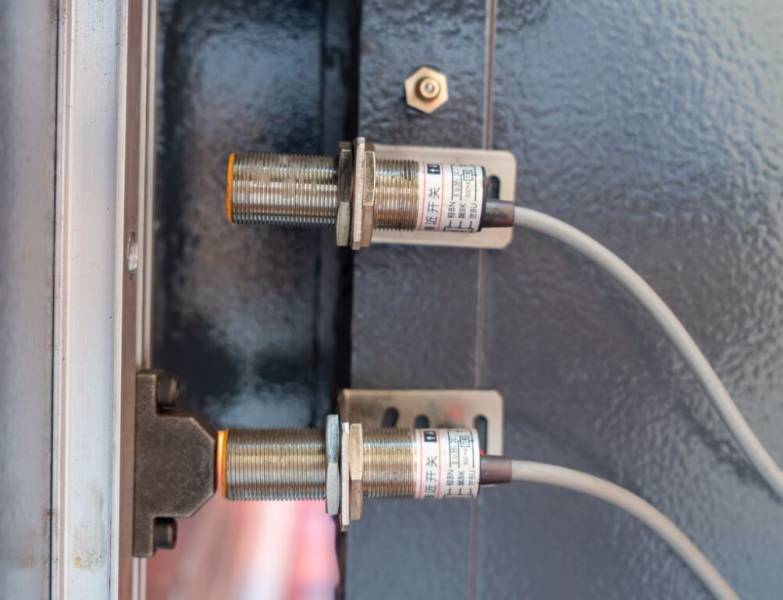

Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

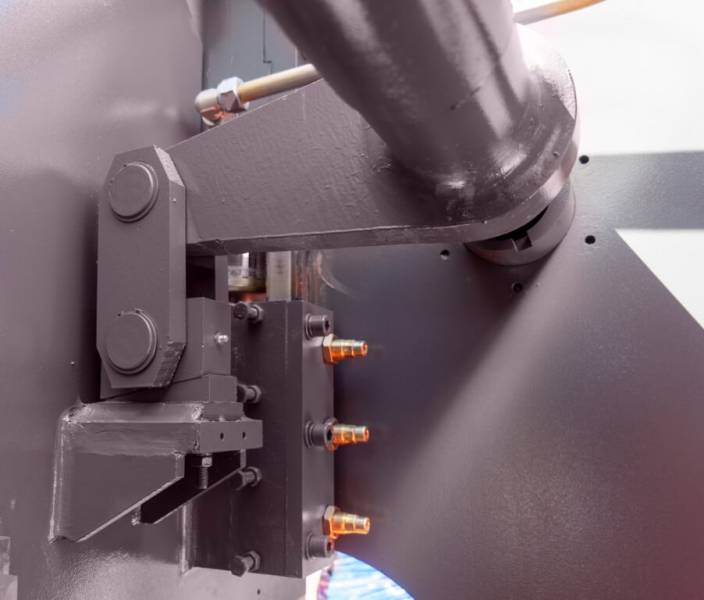

Синхронизация работы цилиндров через торсионный вал.
Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 100мм+40мм+50мм+500мм+700мм+ 1000мм+300мм+200мм+20мм+165мм+ 15мм+10мм+100мм

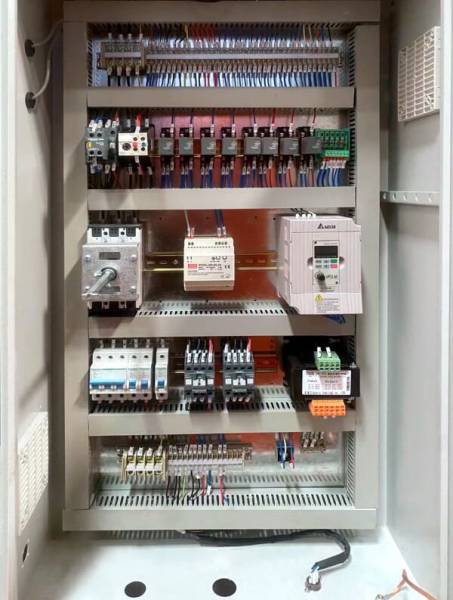

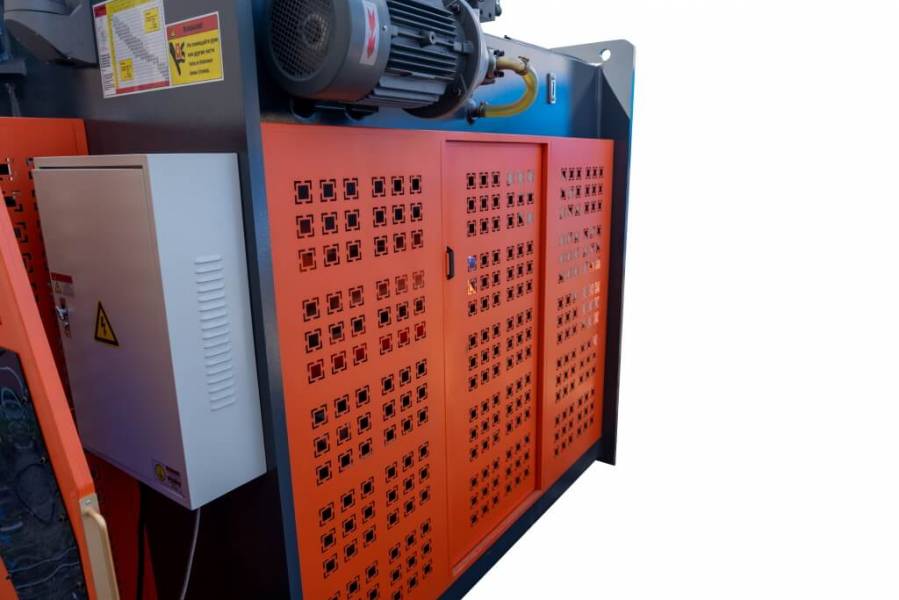

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric.

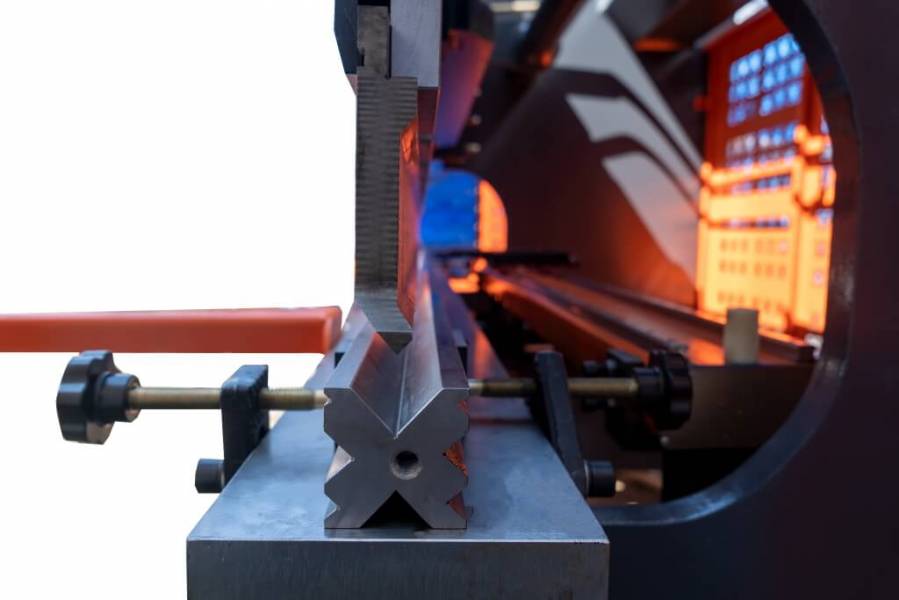

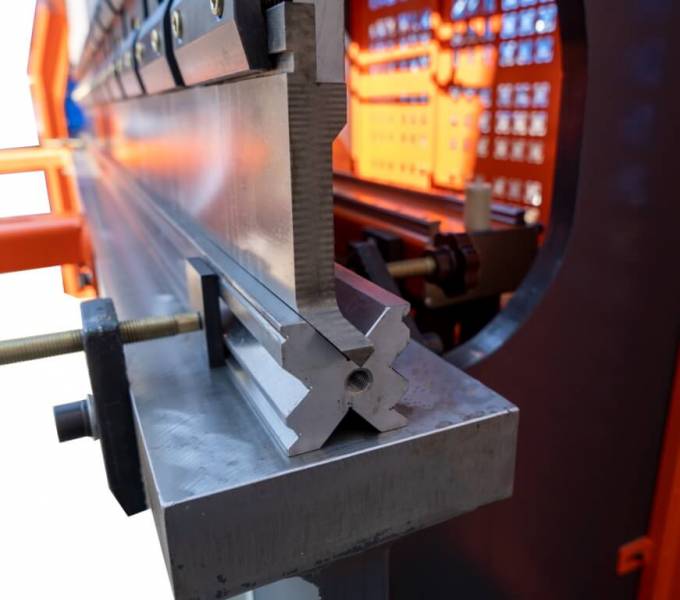

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

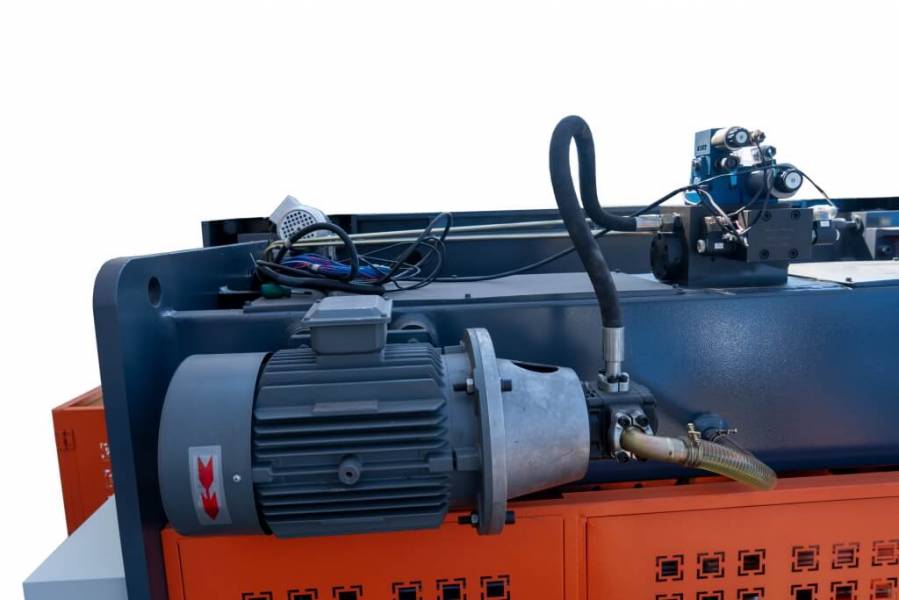

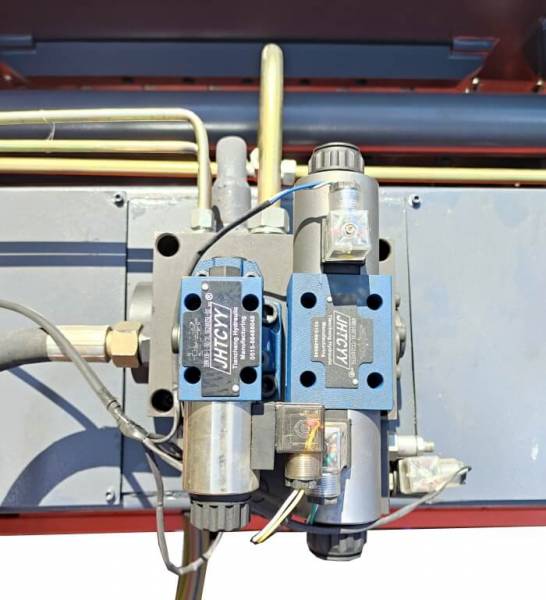

Гидравлическая система бренда Rexroth расположена на верхней части станка

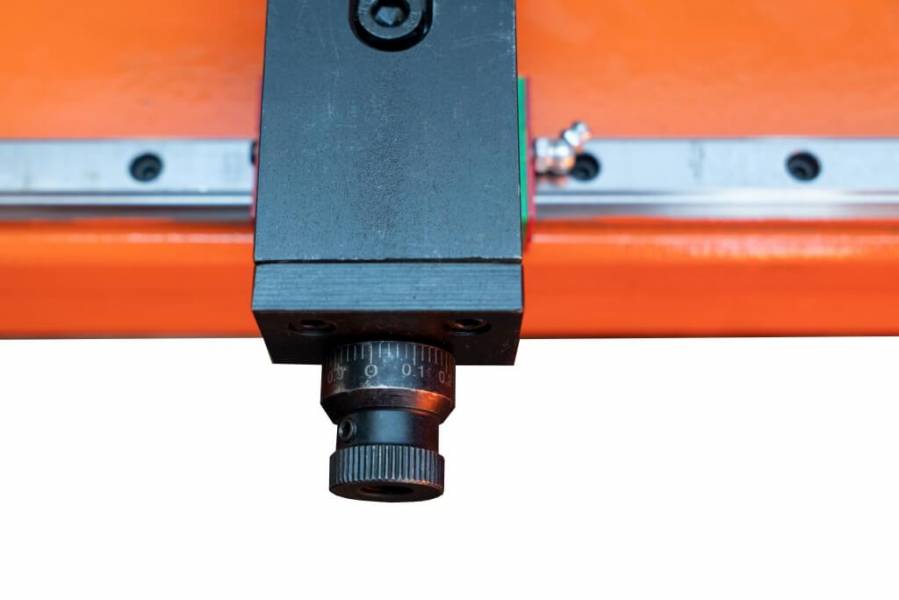

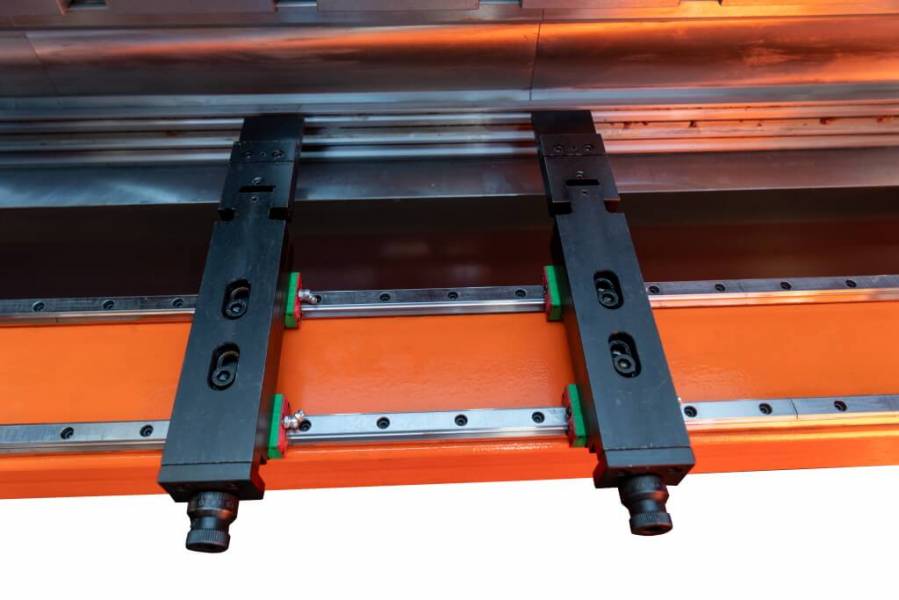

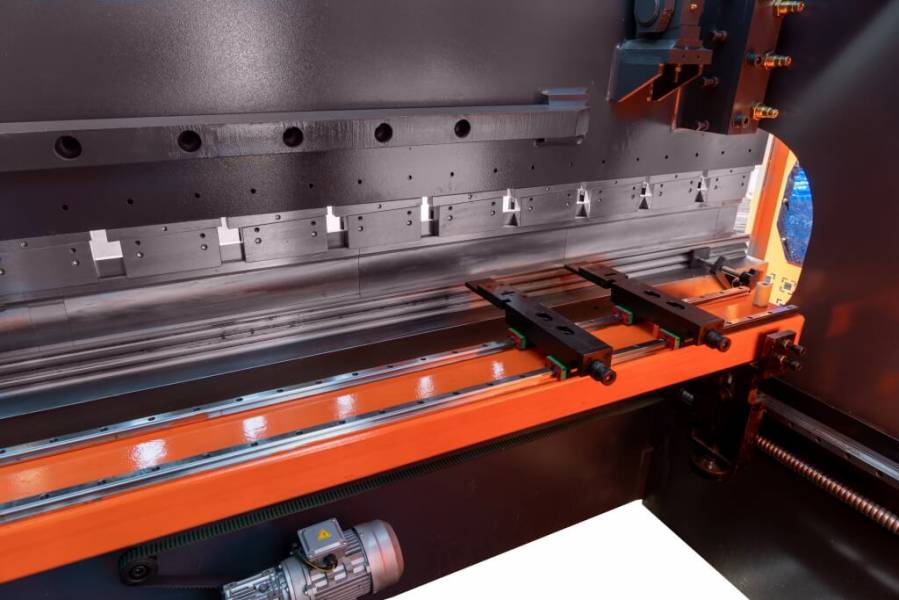

Задний упор с линейными направляющими.
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

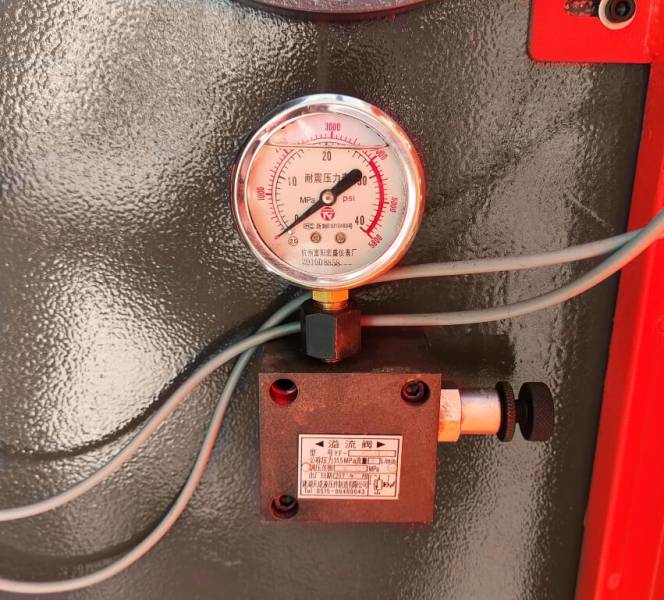

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

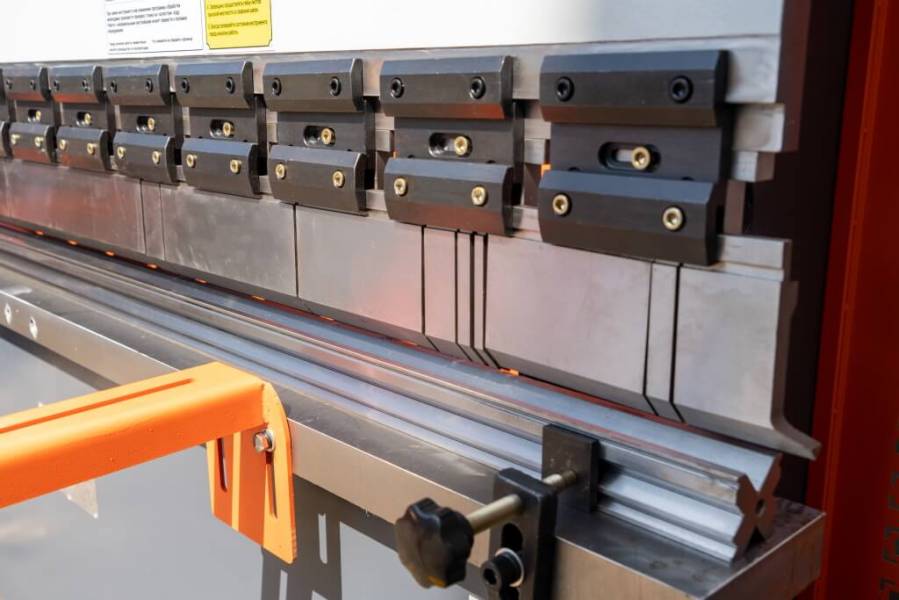

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Дополнительные опции:
Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

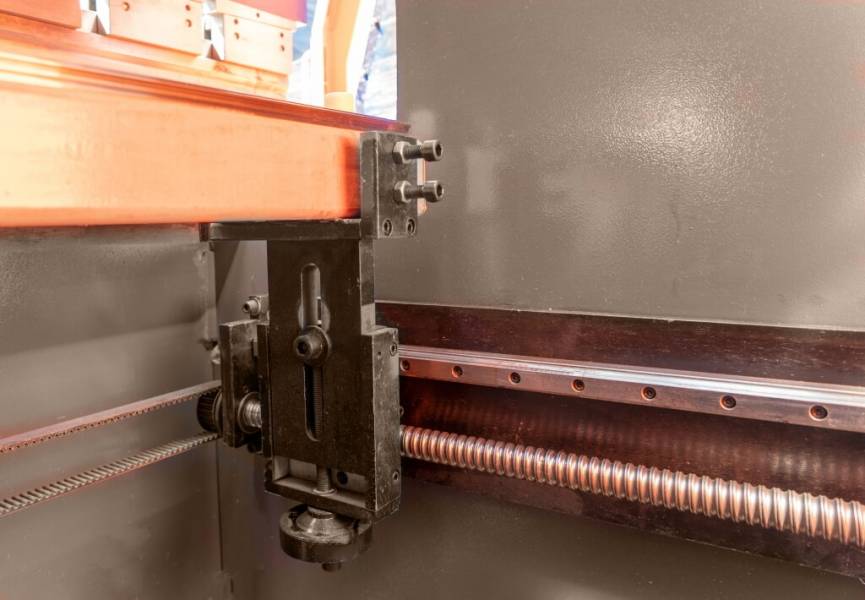

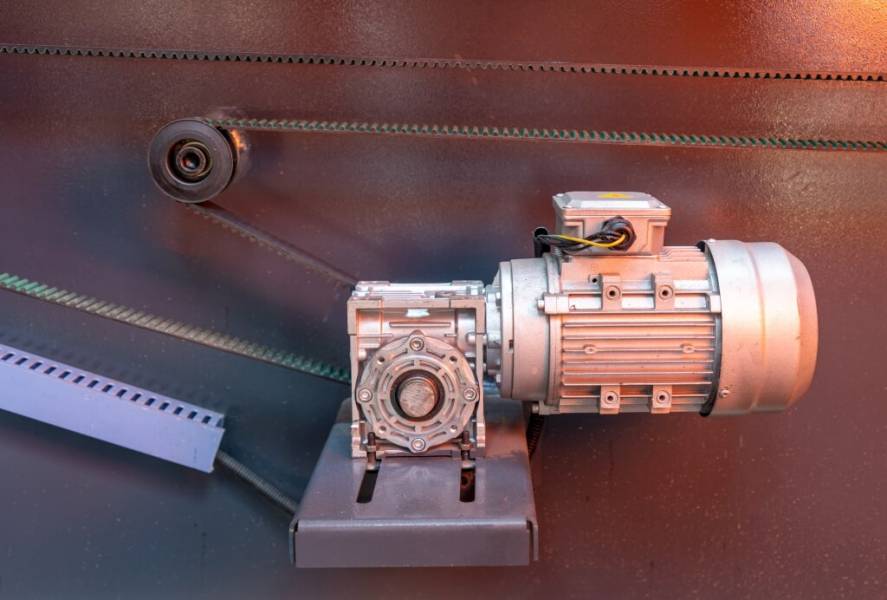

Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 180 |
| 3 | 95 |
| 4 | 95 |
| 5 | 75 |
| 6 | 440 |
| 7 | 220 |
| 8 | 360 |
| 9 | 150 |
Верхний и нижний инструмент
ПуансонМатрица
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
|---|---|
| ЧПУ двухосевой | E22 |
| Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
| Электроавтоматика | Schneider |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADAPromecam |
| Оснащение заднего упора (пальцы) | 2 штуки, без регулировки по высоте |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
Стандартная комплектация:
- Двухосевая система ЧПУ E22;
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Боковое защитное ограждения;
- Заднее защитное ограждение;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент.
Профили, получаемые при использовании листогиба:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
-
stdClass Object ( [id] => 8710 [object_id] => 5372 [ip] => 178.237.187.100 [name] => Вячеслав [text] => Какой тип крепления у инструмента? [answer] => Здраствуйте! Тип крепления верхнего инструмента - AMADA Promecam. [type] => product [date] => 2021-07-08 14:25:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Вячеслав 08.07.2021 в 14:25Какой тип крепления у инструмента?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здраствуйте! Тип крепления верхнего инструмента - AMADA Promecam. -
stdClass Object ( [id] => 8709 [object_id] => 5372 [ip] => 178.237.187.100 [name] => Роман Садовой [text] => Сколько программ у данного станка? [answer] => Добрый день! У данного ЧПУ память до 40 программ. [type] => product [date] => 2021-05-20 18:18:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1Роман Садовой 20.05.2021 в 18:18Сколько программ у данного станка?Александр КуликовТехнический директор
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! У данного ЧПУ память до 40 программ.
