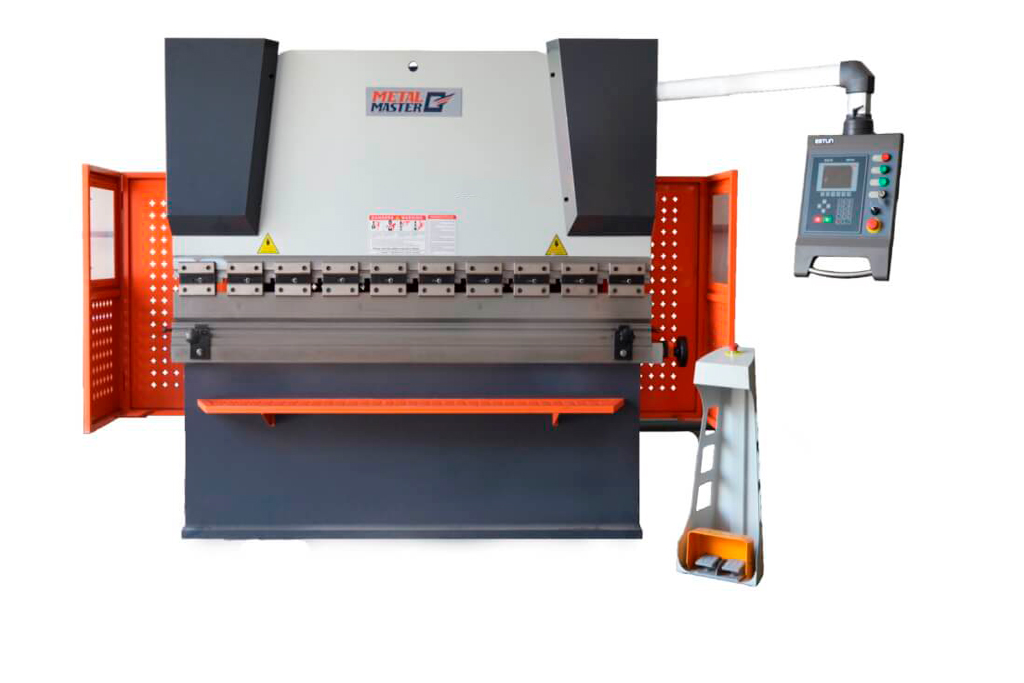

Вертикальный листогибочный пресс Metal Master серии HPJ 32125 с ЧПУ E22
Модель | HPJ 32125 |
---|---|
Усилие, тонн | 125 |
Длина рабочего стола, мм | 3200 |
Расстояние между колоннами, мм | 2500 |
Глубина зева, мм | 320 |
Ход пуансона | 140 |
Расстояние между столом и траверсой, мм | 400 |
Скорость рабочая/ обратного хода, мм/с | 10\120 |
Мощность двигателя, кВт | 7,5 |
Габариты, ДхШхВ, мм | 3600 х 1650 х 2350 |
Вес нетто/брутто, кг | 6700/6800 |
Описание станка Вертикальный листогибочный пресс Metal Master серии HPJ 32125 с ЧПУ E22
Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 имеет:
- Программирование угла гиба в градусах;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 30 программ: в каждой программе до 15 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
Концевой выключатель безопасности
Отключает питание станка в случае открытия задней стенки.
Синхронизация работы цилиндров через торсионный вал.
T-образный паз на рабочем столе
Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.
Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица
Гидравлическая система Bosch-Rexroth (Германия)
Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
---|---|
ЧПУ двухосевой | E22 (Estun) |
Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
Клапаны | Bosch-Rexroth |
Электроавтоматика | Siemens и Schneider |
Масляный насос | Шестеренный |
Инструмент | Матрица 4-сторонняя/пуансон AMADAPromecam |
Оснащение заднего упора (пальцы) | 2 штуки, без регулировки по высоте |
Уплотнения г/ц | NOK Japan |
Пульт управления | На поворотном кронштейне |
Педаль управления | Выносная, с кнопкой аварийного останова |
A | B | C | D | E | F | G | L | W | H | |
---|---|---|---|---|---|---|---|---|---|---|
HPJ 32125 | 3200 | 2500 | 130 | 400 | 320 | 800 | 210 | 3500 | 1400 | 2350 |
Профили, получаемые при использовании листогиба:
Дополнительные опции:
Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.
Особенности гидравлического вертикально-гибочного пресса MetalMaster HPJ
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Спасибо! Ваша заявка отправлена.
-
Егор Гришин 01.09.2022 в 10:10По каким направляющим перемещается задний упор?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Задний упор перемещается по линейным направляющим. -
Константин Евдокимов 14.11.2020 в 05:00Идет ли в комплекте со станком функция ручного бомбирования?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Ручное бомбирование является дополнительной опцией и приобретается за отдельную плату.
