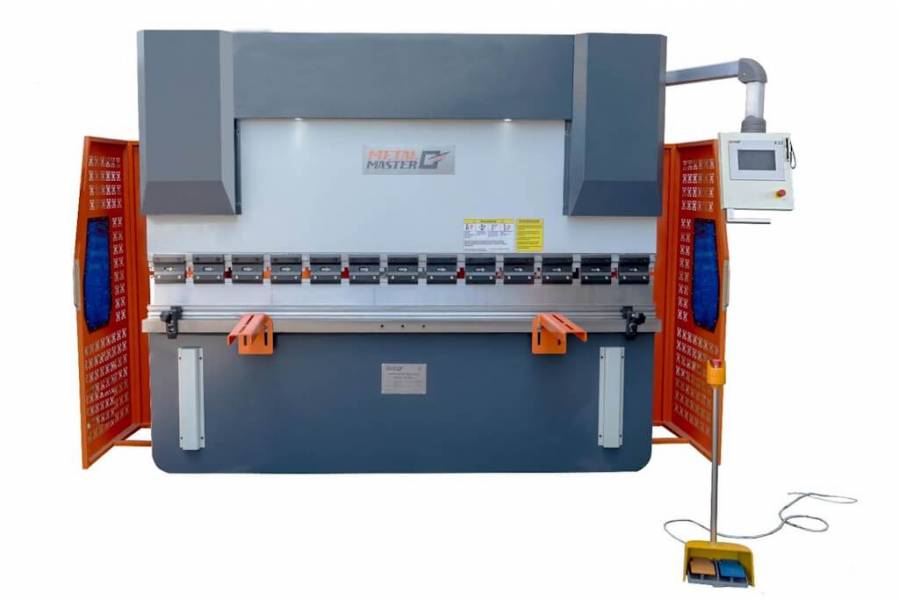

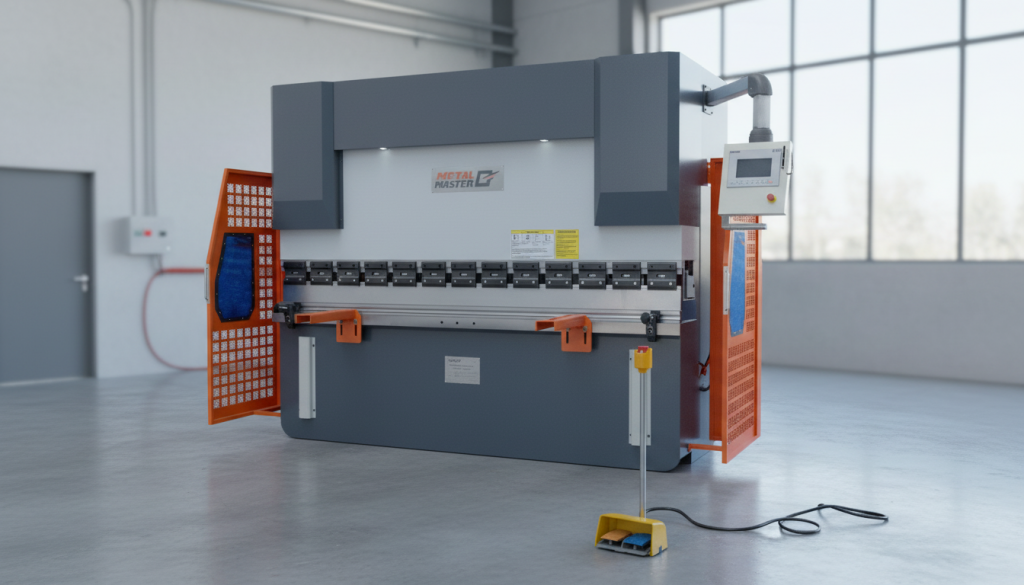

Листогибочный пресс Metal Master HPJ 32125 MC c ЧПУ E22 (с бомбированием)
Модель | HPJ 32125MС |
---|---|
Усилие, тонн | 125 |
Длина рабочего стола, мм | 3200 |
Расстояние между колоннами, мм | 2500 |
Глубина зева, мм | 350 |
Ход пуансона, мм | 120 |
Расстояние между столом и траверсой, мм | 385 |
Скорость рабочая/прямого/обратного хода, мм/с | 9,5/70/75 |
Ход по оси X (задний стол), мм | 600 |
Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
Количество пальцев заднего упора (шт) | 3 |
Мощность двигателя, кВт | 7,5 |
Габаритные размеры, мм | 4000х2000х2500 |
Масса нетто/брутто, кг | 6500/6520 |
Описание станка Листогибочный пресс Metal Master HPJ 32125 MC c ЧПУ E22 (с бомбированием)

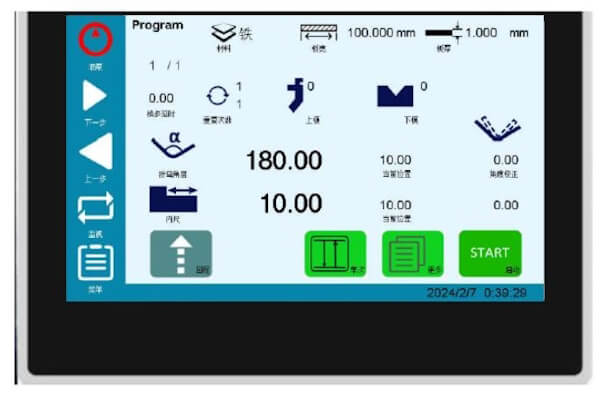

Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям.
Система ЧПУ E22 имеет:
- Программирование угла гиба в градусах;
- Управление осями с точностью 0,1 мм;
- Библиотека инструментальной оснастки;
- Память 30 программ: в каждой программе до 15 рабочих шагов;
- Возможность корректировки угла гибки;
- Работа в метрической и дюймовой системах.
- Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

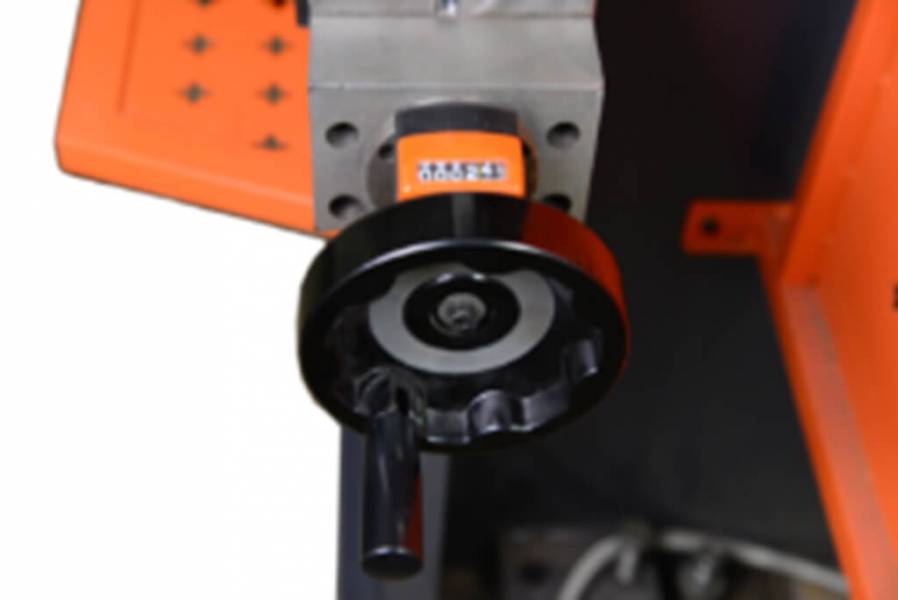

Бомбирование ручное
Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

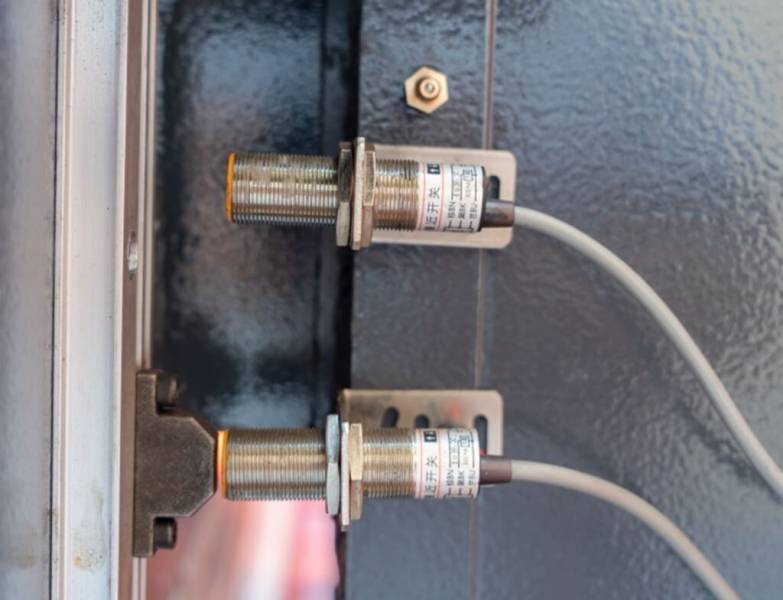

Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.


Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

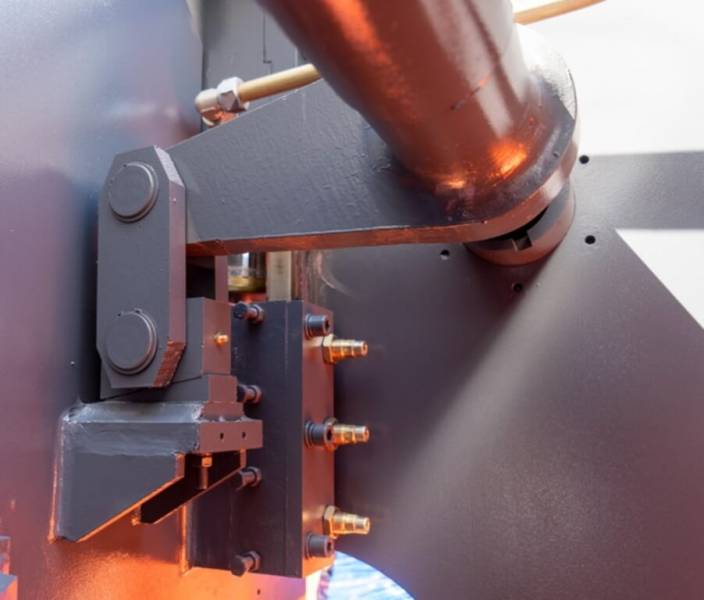

Синхронизация работы цилиндров через торсионный вал.


Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 1000мм + 700мм + 500мм + 165мм + 100мм + 10мм + 15мм + 20мм + 40мм + 50мм + 200мм + 300мм + 100мм

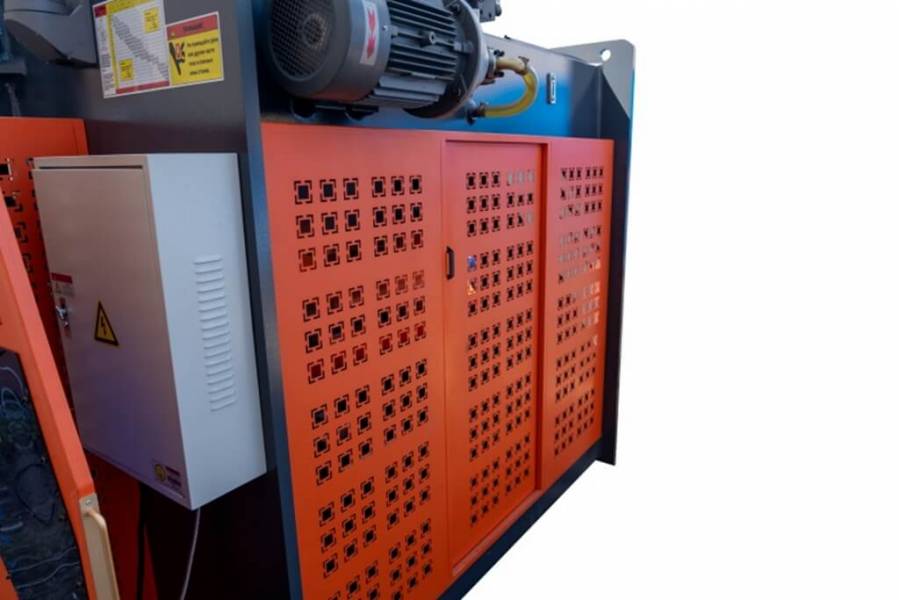

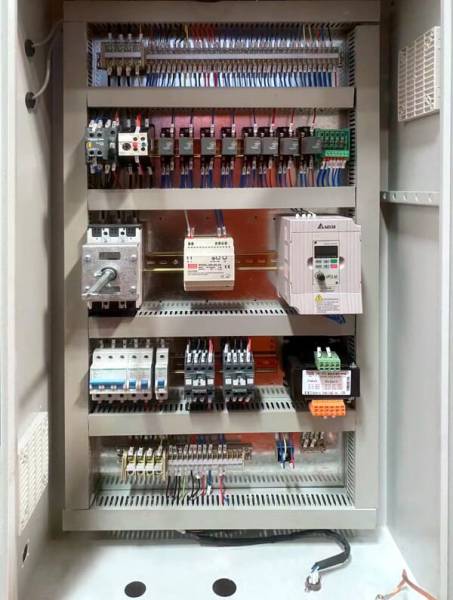

Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric.

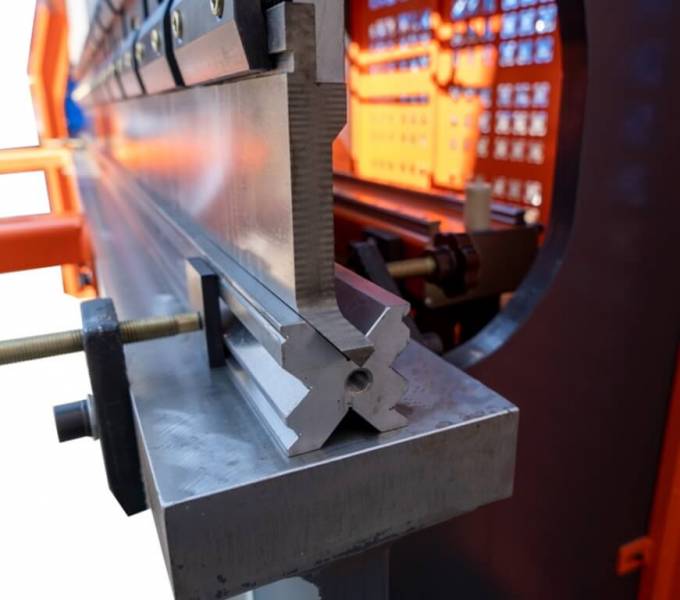

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam
Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

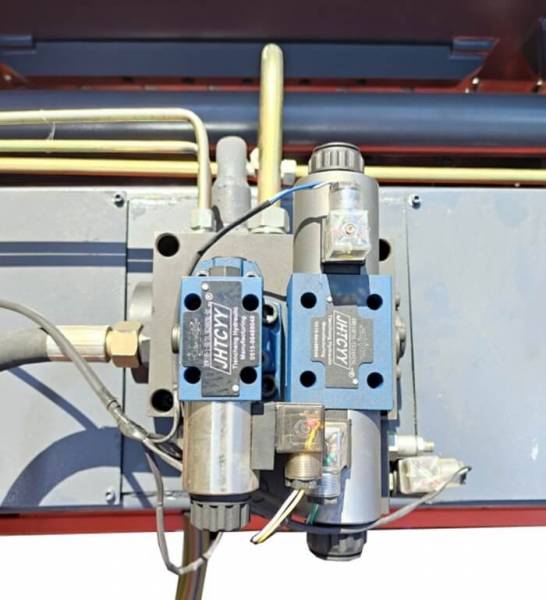

Гидравлическая система бренда Rexroth расположена на верхней части станка

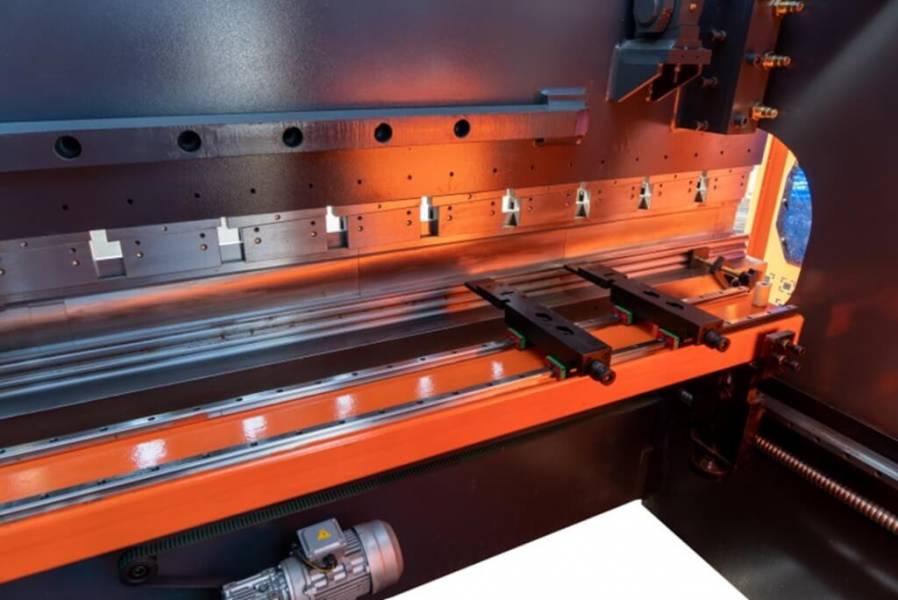

Задний упор с линейными направляющими.
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

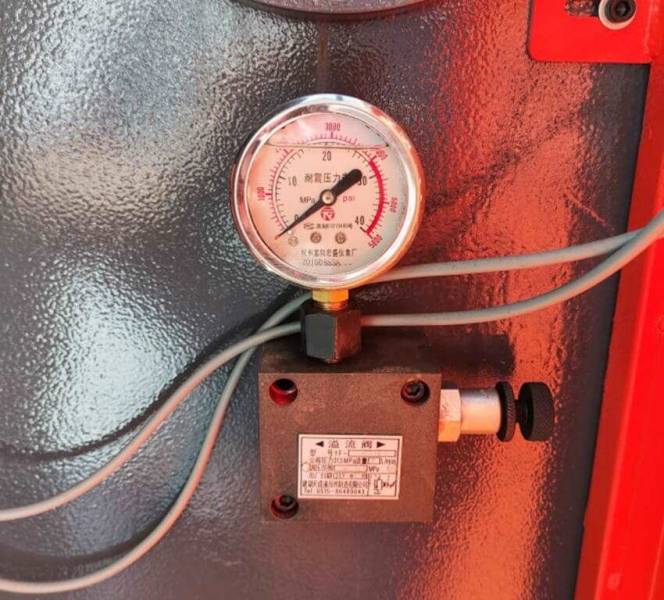

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

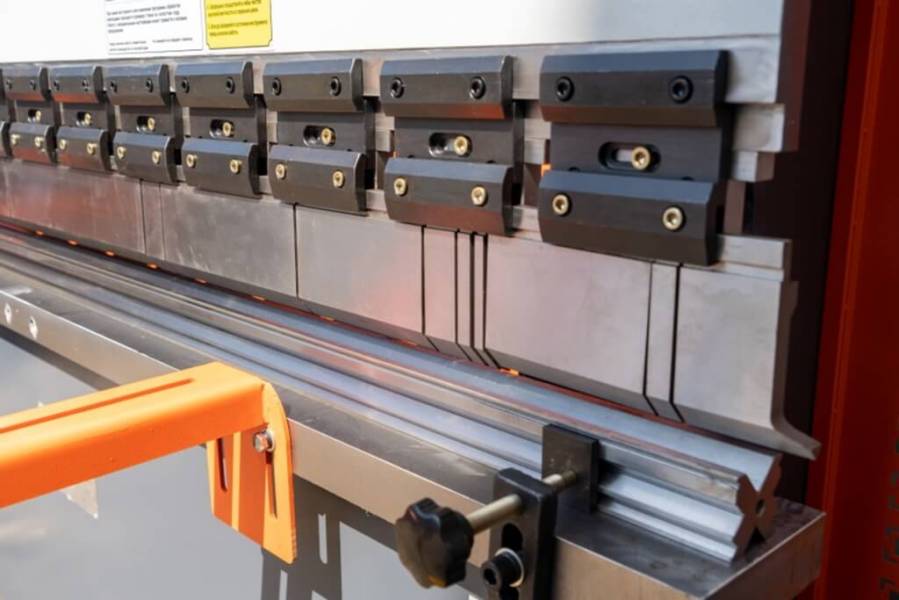

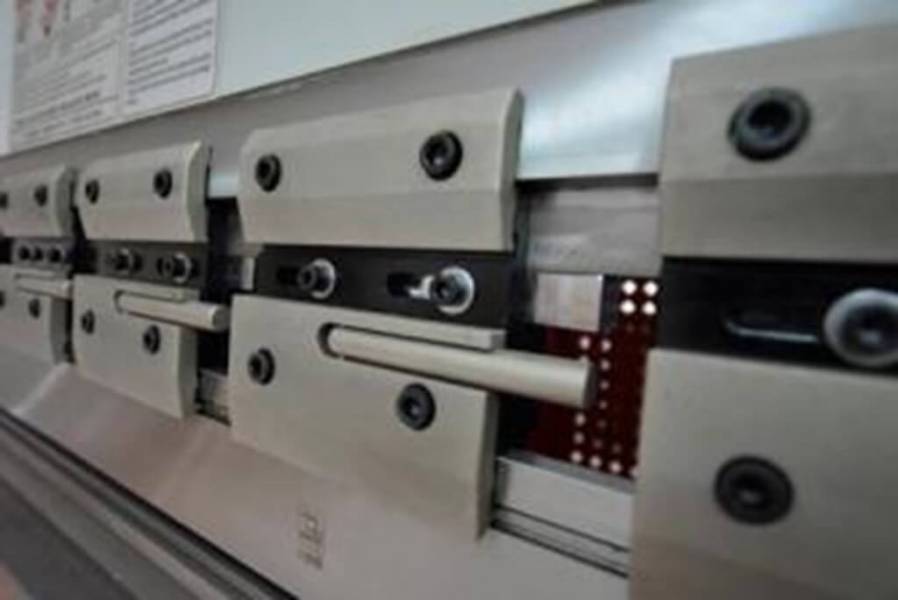

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры, ручная система бомбирования и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
Расстояние | Длина, мм |
---|---|
1 | 100 |
2 | 150 |
3 | 80 |
4 | 85 |
5 | 75 |
6 | 385 |
7 | 220 |
8 | 350 |
9 | 120 |

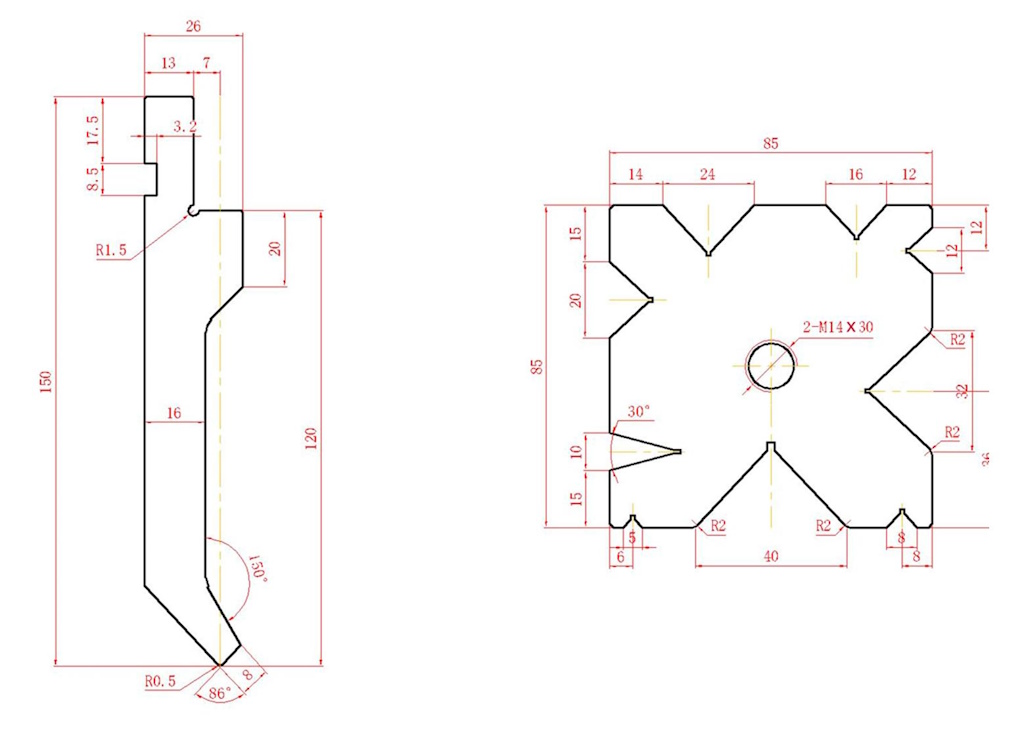

Верхний и нижний инструмент
ПуансонМатрица
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
ЧПУ двухосевой | E22 |
Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
Бомбирование | Ручное |
Электроавтоматика | Schneider |
Масляный насос | Шестеренный |
Инструмент | Матрица 4-сторонняя/пуансон AMADAPromecam |
Оснащение заднего упора (пальцы) | 2 штуки |
Пульт управления | На поворотном кронштейне |
Педаль управления | Выносная, с кнопкой аварийного останова |
Стандартная комплектация:
- Двухосевая система ЧПУ E22
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Бомбирование ручное;
- Боковое защитное ограждения;
- Заднее защитное ограждение;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент.
- Главный двигатель бренда Siemens
Профили, получаемые при использовании листогиба:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ 32125 MC
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий. - Ручное бомбирование.
Система ручной корректировки формы стола включена в стандартную комплектацию - Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства. - Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью. - Надежность и износостойкость конструкции
Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения. - Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. - Простота в использовании
На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине. - Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
-
stdClass Object ( [id] => 9417 [object_id] => 5678 [ip] => 194.8.131.186 [name] => Антон Шарапов [text] => Какая ширина рабочего стола? [answer] => Добрый день! Ширина стола составляет 140 мм. [type] => product [date] => 2023-03-16 15:35:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Антон Шарапов 16.03.2023 в 15:35Какая ширина рабочего стола?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Ширина стола составляет 140 мм. -
stdClass Object ( [id] => 9416 [object_id] => 5678 [ip] => 194.8.131.186 [name] => Степан Белозеров [text] => Какая гидравлическая система установлена на станке? [answer] => Здравствуйте! На прессе установлена гидравлика Bosch-Rexroth. [type] => product [date] => 2023-03-01 18:43:00 [approved] => 1 [phone] => [photo] => [photo2] => [photoOtvet] => [photoOtvet2] => [email] => alekob2020@gmail.com [photom] => [photob] => [photo2m] => [photo2b] => ) 1
Степан Белозеров 01.03.2023 в 18:43Какая гидравлическая система установлена на станке?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! На прессе установлена гидравлика Bosch-Rexroth.
