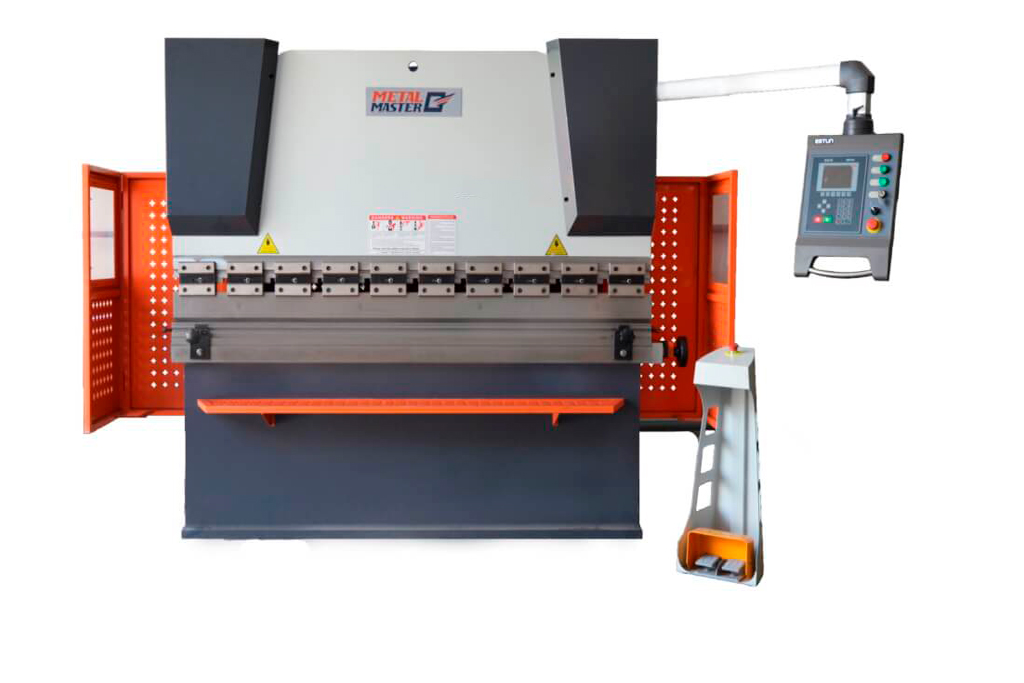

Листогибочный пресс c ЧПУ Metal Master HPJ 2580K

Сегодня этот товар купил 1 человек
Сейчас этот товар смотрят 5 человек
  • sale
Metal Master HPJ 2580K
1 848 995 руб.
2 048 670 руб.
Самовывоз из Москвы 1 день
Купить со скидкой
Скидка 199 675 руб
Технические характеристики
МодельHPJ 2040KHPJ 2563KHPJ 2580K
Усилие, тонн406380
Длина рабочего стола, мм200025002500
Расстояние между колоннами, мм150020002000
Глубина зева, мм200250250
Ход пуансона90100120
Расстояние между столом и траверсой, мм300320380
Скорость опускания/рабочая/обратного хода, мм/с10\8010\8010\80
Мощность двигателя, кВт45.57.5
Габариты, ДхШхВ, мм2400×1550×20002900×1600×20502900×1650×2250
Вес нетто/брутто, кг2900/30003900/40004700/4800
Видеообзор
Видеообзор станка
Online трансляции из демозалов и складов
  • Демозал в Москве
  • Склад
  • Демозал в Санкт-Петербурге
  • Отдел продаж в Орле
Описание

Описание станка Листогибочный пресс c ЧПУ Metal Master HPJ 2580K

 Панель управления CybTouch 8 PS предназначен специально для синхронных листогибочных прессов. В рамках диапазона CybTouch, он имеет интуитивно понятный и яркий цветной сенсорный экран и высокую интеграцию функций. Благодаря интерактивному сенсорному программному интерфейсу с большими клавишами, он-лайн помощью, и многими другими автоматическими функциями управлять CybTouch 8 ПС так же просто, как управлять манипулятором. CybTouch 8 PS интегрирован в стильный и современный корпус, специально разработанный для крепления к поворотному рычагу, или может дополнительно поставляться в качестве надежной панели. Большой сенсорный экран, с яркими цветами и высокой контрастностью. Простые страницы, четкий дисплей, большие клавиши. Интуитивно понятный и удобный интерфейс. Законченный цикл программирования для увеличения эффективнсти массового производства с несколькими изгибами. Простые одиночные изгибы на странице EasyBend. Он-лайн помощь и интерактивные всплывающие окна. Удобное беспроводное резервное копирование данных и обновление программного обеспечения с помощью ПК или ноутбука. Порт USB для передачи данных/резервного копирования. Большое разнообразие доступных языков. Различные автоматические расчеты функций сгиба. Можно запомнить последовательность гибов и программ. Управление углами, давлением и бомбировкой. Простое ручное управление. Управление 3 осями (с 4-й осью в качестве опции). Создание 2D профиля с ручной установкой последовательности(опция). Расчет допуска на изгиб. Расчет бомбировки в зависимости от давления. Подбор инструмента на каждую деталь или изгиб. Коррекция угла и заднего упора. Поставляется с автономным программным обеспечением PC1200.  Панель управления CybTouch 8 PS предназначен специально для синхронных листогибочных прессов. В рамках диапазона CybTouch, он имеет интуитивно понятный и яркий цветной сенсорный экран и высокую интеграцию функций. Благодаря интерактивному сенсорному программному интерфейсу с большими клавишами, он-лайн помощью, и многими другими автоматическими функциями управлять CybTouch 8 ПС так же просто, как управлять манипулятором. CybTouch 8 PS интегрирован в стильный и современный корпус, специально разработанный для крепления к поворотному рычагу, или может дополнительно поставляться в качестве надежной панели. Большой сенсорный экран, с яркими цветами и высокой контрастностью. Простые страницы, четкий дисплей, большие клавиши. Интуитивно понятный и удобный интерфейс. Законченный цикл программирования для увеличения эффективнсти массового производства с несколькими изгибами. Простые одиночные изгибы на странице EasyBend. Он-лайн помощь и интерактивные всплывающие окна. Удобное беспроводное резервное копирование данных и обновление программного обеспечения с помощью ПК или ноутбука. Порт USB для передачи данных/резервного копирования. Большое разнообразие доступных языков. Различные автоматические расчеты функций сгиба. Можно запомнить последовательность гибов и программ. Управление углами, давлением и бомбировкой. Простое ручное управление. Управление 3 осями (с 4-й осью в качестве опции). Создание 2D профиля с ручной установкой последовательности(опция). Расчет допуска на изгиб. Расчет бомбировки в зависимости от давления. Подбор инструмента на каждую деталь или изгиб. Коррекция угла и заднего упора. Поставляется с автономным программным обеспечением PC1200.

Панель управления

CybTouch 8 PS предназначен специально для синхронных листогибочных прессов.

В рамках диапазона CybTouch, он имеет интуитивно понятный и яркий цветной сенсорный экран и высокую интеграцию функций.

Благодаря интерактивному сенсорному программному интерфейсу с большими клавишами, он-лайн помощью, и многими другими автоматическими функциями управлять CybTouch 8 ПС так же просто, как управлять манипулятором.

CybTouch 8 PS интегрирован в стильный и современный корпус, специально разработанный для крепления к поворотному рычагу, или может дополнительно поставляться в качестве надежной панели.

  • Большой сенсорный экран, с яркими цветами и высокой контрастностью.
  • Простые страницы, четкий дисплей, большие клавиши.
  • Интуитивно понятный и удобный интерфейс.
  • Законченный цикл программирования для увеличения эффективнсти массового производства с несколькими изгибами.
  • Простые одиночные изгибы на странице EasyBend. Он-лайн помощь и интерактивные всплывающие окна.
  • Удобное беспроводное резервное копирование данных и обновление программного обеспечения с помощью ПК или ноутбука.
  • Порт USB для передачи данных/резервного копирования.
  • Большое разнообразие доступных языков.
  • Различные автоматические расчеты функций сгиба.
  • Можно запомнить последовательность гибов и программ.
  • Управление углами, давлением и бомбировкой.
  • Простое ручное управление.
  • Управление 3 осями (с 4-й осью в качестве опции).
  • Создание 2D профиля с ручной установкой последовательности(опция).
  • Расчет допуска на изгиб.
  • Расчет бомбировки в зависимости от давления.
  • Подбор инструмента на каждую деталь или изгиб.
  • Коррекция угла и заднего упора.
  • Поставляется с автономным программным обеспечением PC1200.

 Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.  Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

 Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.  Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

 Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.  Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

 Синхронизация работы цилиндров через торсионный вал.  Синхронизация работы цилиндров через торсионный вал.

Синхронизация работы цилиндров через торсионный вал.

 T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.  T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

 Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.  Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

 Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица  Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

 Гидравлическая система Bosch-Rexroth (Германия)  Гидравлическая система Bosch-Rexroth (Германия)

Гидравлическая система Bosch-Rexroth (Германия)

 Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)  Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. (Дополнительная опция)

 Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)  Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)

Быстросъемный инструмент в разы ускоряет процесс смены инструмента. (Дополнительная опция)

 Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)  Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. (Дополнительная опция)

Вертикальный листогибочный пресс MetalMaster с ЧПУ CybToch 8

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен ЧПУ Cybelec CybToch 8. Управление по оси «Y» осуществляется ЧПУ путем задания угла гиба, который затем пересчитывается в положение механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси «X» также осуществляется ЧПУ. Перемещение упора по «Х» осуществляется электродвигателем через высокоточную ШВП с направляющими и датчиком обратной связи. Приводы по осям представляют собой комплектные сервоприводы (КСП).



Стандартная комплектация гибочного пресса
ЧПУ
CybToch 8(Cybelec)
Приводы по осям
Комплектные сервоприводы (КСП) производства Estun
Клапаны
Bosch-Rexroth
Электроавтоматика
Siemens и Schneider
Масляный насос
Шестеренный
Инструмент
Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)
3 штуки
Уплотнения г/ц
NOK Japan
Пульт управления
На поворотном кронштейне
Педаль управления
Выносная, с кнопкой аварийного останова



Профили, получаемые при использовании листогиба:

Профили, получаемые при использовании листогиба

Особенности гидравлического вертикального-гибочного пресса Metalmaster HPJ

  • Оптимальное сочетание цены и качества

    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

  • Широкий спектр функциональных характеристик

    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

  • Высокая производительность

    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.

  • Надежность и износостойкость конструкции

    Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.

  • Точность и простота настройки на работу с необходимой толщиной листа

    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

  • Простота в использовании

    На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

  • Безопасность

    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Отзывы и вопросы
Отзывы и вопросы. Metal Master HPJ 2580K
  • Виктор 15.01.2019 в 16:49
    какое масло заливать в вертикальный листогибочный пресс HPJ?
  • Николай Чернов - Технический специалист ООО «МеталМастер»
    Николай Чернов Технический специалист
    ООО «МеталМастер»
    Рекомендуем масло российского производства: ИГП-30
