Metal Master HPN-26100V

Сейчас этот товар смотрят 4 человека
Технические характеристики
ПараметрHPN-1540VHPN-2140VHPN-2160VHPN-26100VHPN-26135VHPN-31100VHPN-31135V

Рабочая длина

A

мм

1500

2100

2100

2600

2600

3100

3100

Усилие

тон

40

40

60

100

135

100

135

Ход траверсы

I

мм

140

140

140

280

280

280

280

Просвет

J

мм

380

380

420

520

520

520

520

Расстояние между стойками

B

мм

1250

1650

1650

2100

2100

2550

2550

Скорость свободного падения оси Y



мм/с

180

180

180

180

180

180

180

Рабочая скорость оси Y



мм/с

10

10

10

10

10

10

10

Обратная скорость оси Y



мм/с

160

160

160

160

160

160

160

Ход оси X



мм

800

800

800

800

800

800

800

Ход оси R



мм

250

250

250

250

250

250

250

Скорость заднего упора



мм/с

500

500

500

500

500

500

500

Мотор



кВт

5,5

5,5

5,5

11

11

11

11

Объем масленого бака



л.

100

100

100

250

250

250

250

Длина

L

мм

2550

2950

2980

3450

3450

3900

3900

Ширина станка

D

мм

1950

1950

2250

2250

2250

2250

2250

Высота

G

мм

2200

2200

2350

2830

2830

2830

2830

Ширина

E

мм

1550

1550

1550

1750

1750

1750

1750

Глубина зева

H

мм

300

300

400

500

500

500

500

Высота стола

F

мм

860

860

860

860

860

860

860

Ширина стола

K

мм

90

90

90

90

90

90

90

Вес

кг

3300

4050

4400

7250

7750

7850

8100

Online трансляции из демозалов и складов
  • ONLINE трансляции из демозалов и складов Metal Master Демозал в Москве
  • ONLINE трансляции из демозалов и складов Metal Master Склад
  • ONLINE трансляции из демозалов и складов Metal Master Демозал в Санкт-Петербурге
  • ONLINE трансляции из демозалов и складов Metal Master Отдел продаж в Орле
Описание

Описание станка Metal Master HPN-26100V

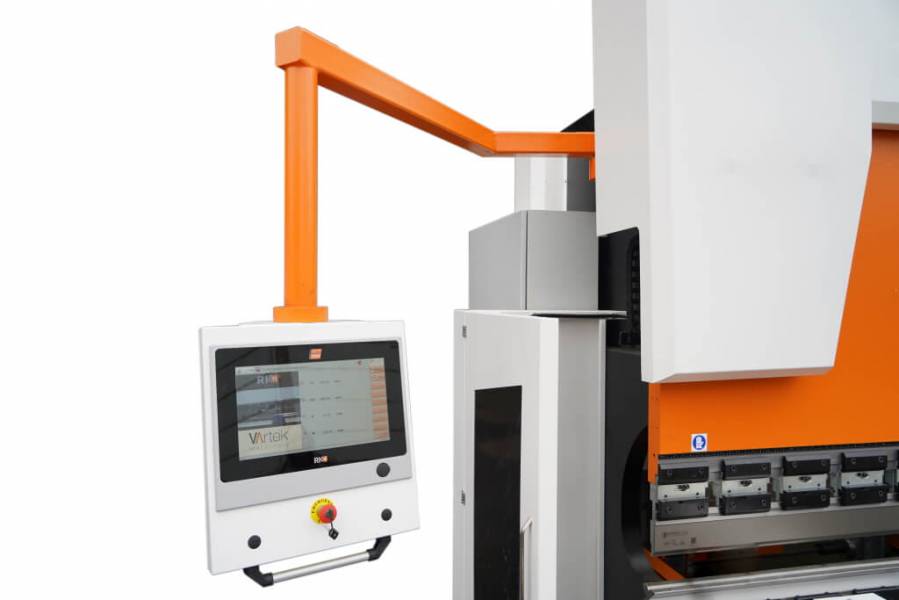

 ЧПУ NexT 1.0: HPN-V оснащен контроллером Next 1.0 (Step Automation SA10), простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами. (Требуется следующее автономное программное обеспечение для графической визуализации и обнаружения конфликтов!)  ЧПУ NexT 1.0: HPN-V оснащен контроллером Next 1.0 (Step Automation SA10), простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами. (Требуется следующее автономное программное обеспечение для графической визуализации и обнаружения конфликтов!)

ЧПУ NexT 1.0:

HPN-V оснащен контроллером Next 1.0 (Step Automation SA10), простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами. (Требуется следующее автономное программное обеспечение для графической визуализации и обнаружения конфликтов!)

 Производственные отчеты: ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!  Производственные отчеты: ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

Производственные отчеты:

ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

 Бомбирование: Прессы HPN-V могут быть оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.  Бомбирование: Прессы HPN-V могут быть оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.

Бомбирование:

Прессы HPN-V могут быть оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.

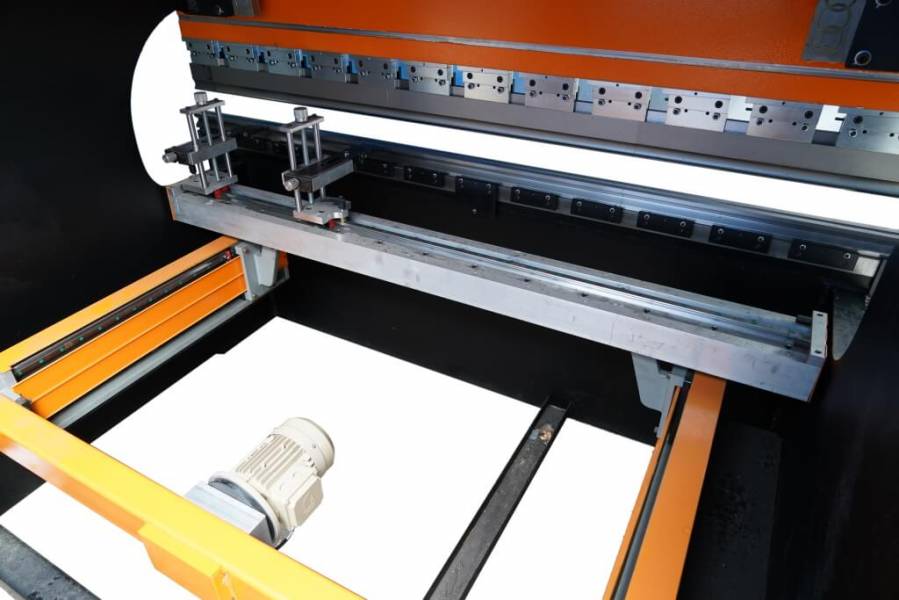

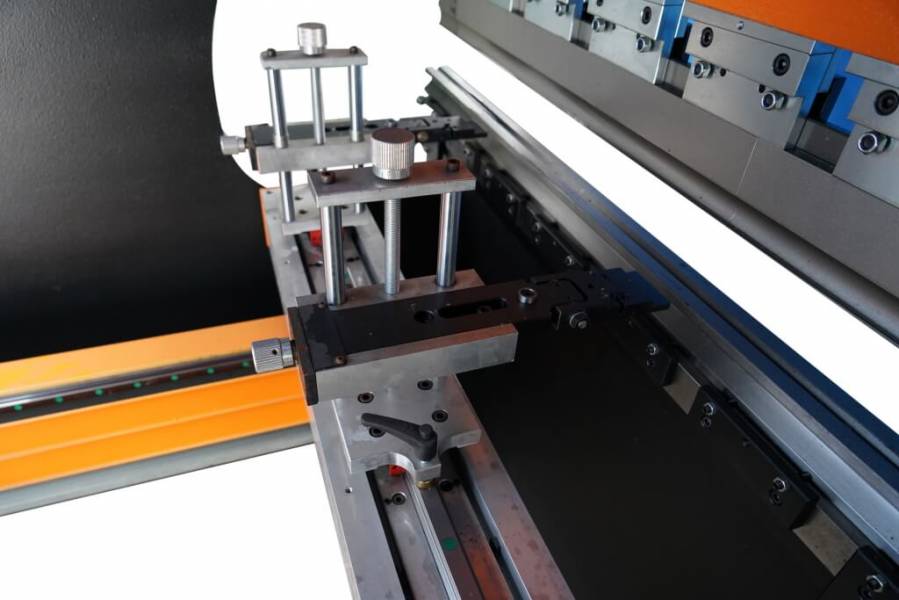

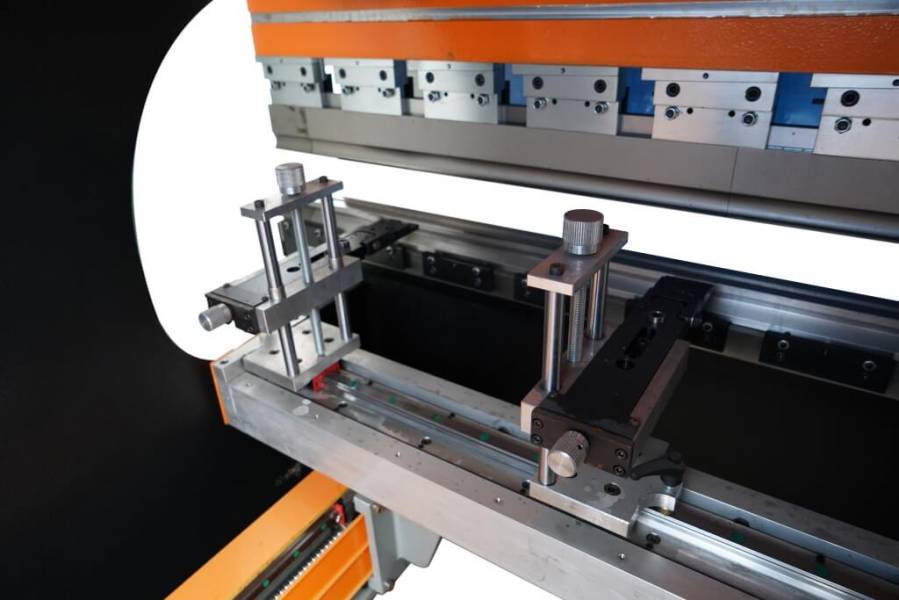

 Задний упор: Одноосевой ( X ) задний упор, перемещающийся на ШВП обеспечивает точность позиционирования деталей.Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.  Задний упор: Одноосевой ( X ) задний упор, перемещающийся на ШВП обеспечивает точность позиционирования деталей.Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.

Задний упор:

Одноосевой ( X ) задний упор, перемещающийся на ШВП обеспечивает точность позиционирования деталей.Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.

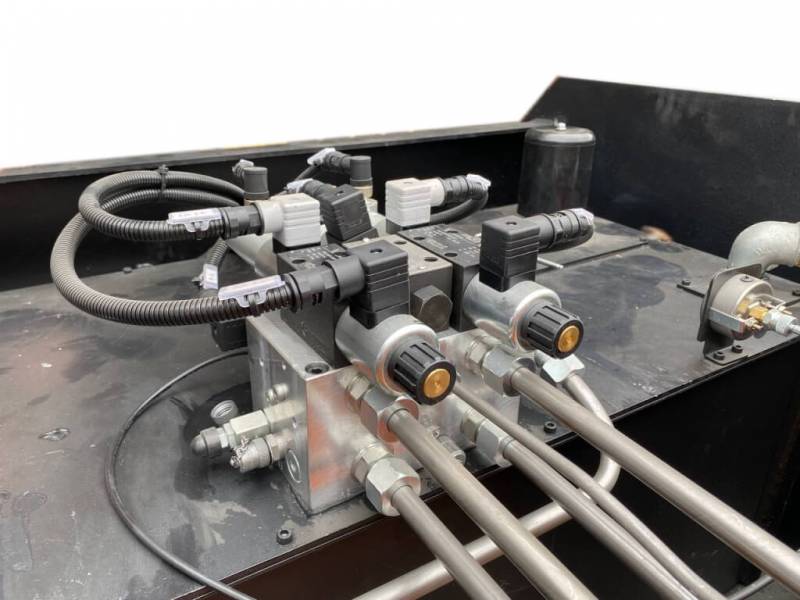

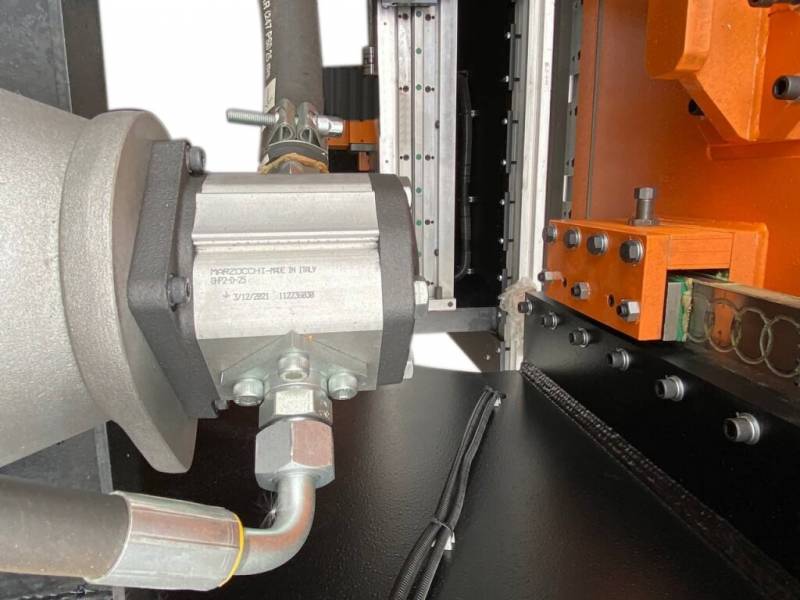

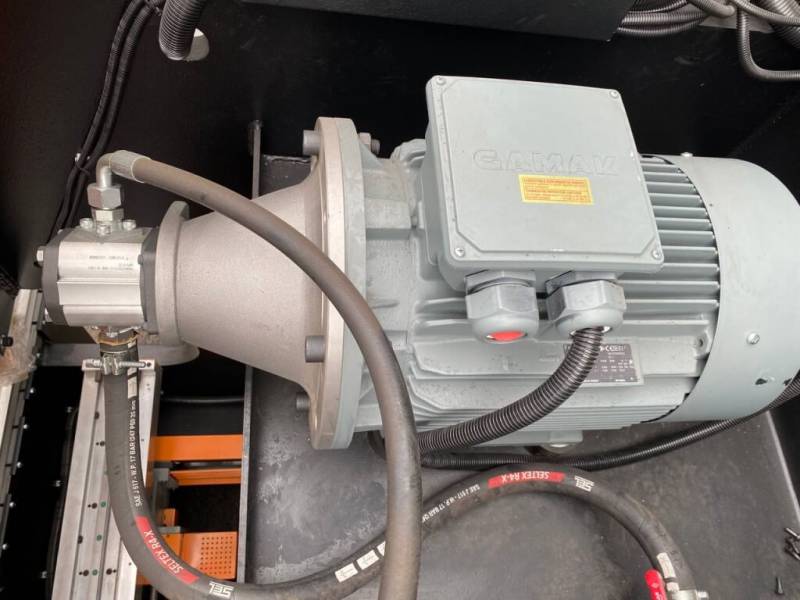

 Гидравлическая система: Современная гидравлическая система Hoerbieger с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.  Гидравлическая система: Современная гидравлическая система Hoerbieger с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.

Гидравлическая система:

Современная гидравлическая система Hoerbieger с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.

 Безопасность: Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.  Безопасность: Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.

Безопасность:

Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.

 On-line диагностика станка: Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.  On-line диагностика станка: Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

On-line диагностика станка:

Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

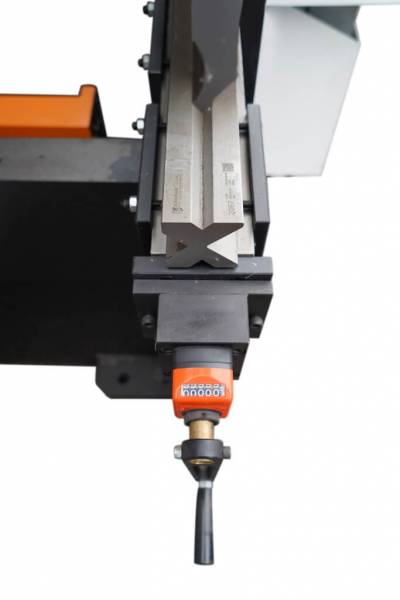

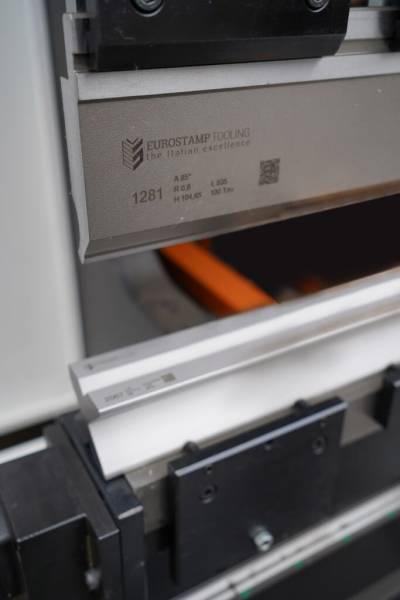

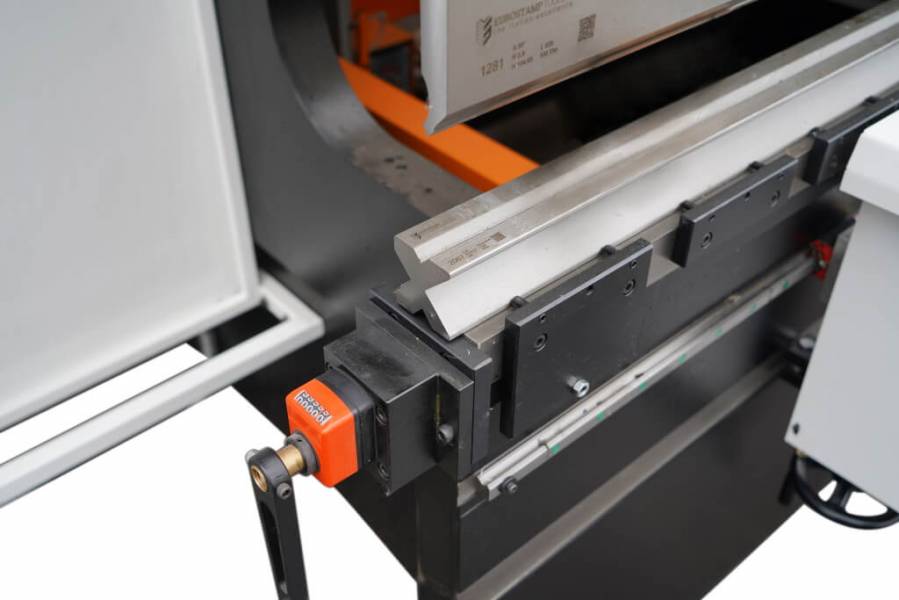

 Гибочный инструмент: Листогибочный пресс HPN-V поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным Пуансоном и 4х ручейковой матрицей. Зажимные приспособления HPN-V имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента.* *- Для подбора инструмента необходимо предоставить чертежи изделий  Гибочный инструмент: Листогибочный пресс HPN-V поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным Пуансоном и 4х ручейковой матрицей. Зажимные приспособления HPN-V имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента.* *- Для подбора инструмента необходимо предоставить чертежи изделий

Гибочный инструмент:

Листогибочный пресс HPN-V поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным Пуансоном и 4х ручейковой матрицей. Зажимные приспособления HPN-V имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента.*

*- Для подбора инструмента необходимо предоставить чертежи изделий

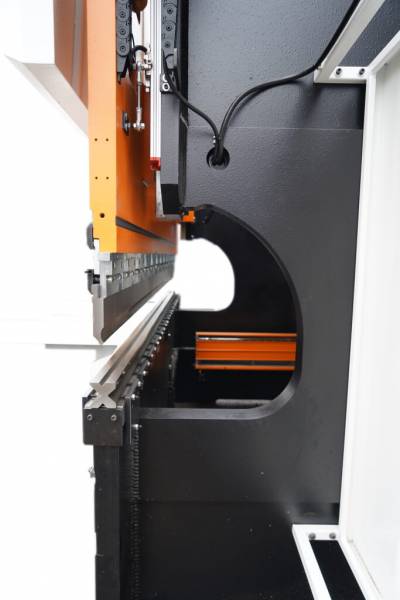

 Конструкция станка: Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает HPN-V от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.  Конструкция станка: Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает HPN-V от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.

Конструкция станка:

Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает HPN-V от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.

  • Гидравлический вертикально-гибочный пресс Metal Master серии HPN-V применяется для гибки металлических заготовок с усилием до 300 тонн;
  • Оснащен контроллером Next 1.0 (Step Automation SA10), который имеет интуитивно понятный и простой интерфейс, что позволяет быстро настроить последовательность выполнения технологических операций;
  • Имеет тщательно подобранные компоненты для стабильной и качественной работы. Установлена прочная стальная рама, которая обеспечивает жесткость пресса;
  • Высокая скорость работы достигается за счёт надежной гидравлической системы Hoerbieger и прецизионной системы линейных направляющих. Синхронизированные гидравлические цилиндры Y1-Y2 гарантируют высокую точность угла гибки;
  • Большой вырез в боковых стойках, высокий просвет и ход балки — это главные отличия прессов серии HPN-V. Также прессы серии HPN-V можно дополнить опциями, которые позволят увеличить скорость работы.
КРАТКИЕ ХАРАКТЕРИСТИКИ ГИБОЧНОГО ПРЕССА HPN-V

ЧПУ

Next 1.0 (Step Automation SA10) с сенсорным экраном 12″

Пульт управления

На поворотном кронштейне

Гидравлика

Hoerbieger (Швейцария)

Масляный насос

Шестеренный

Усилие

До 300 тонн

Гидравлические цилиндры

Синхронизированные Y1-Y2

Инструмент

Матрица 4-сторонняя/пуансон (тип крепления AMADA Promecam)

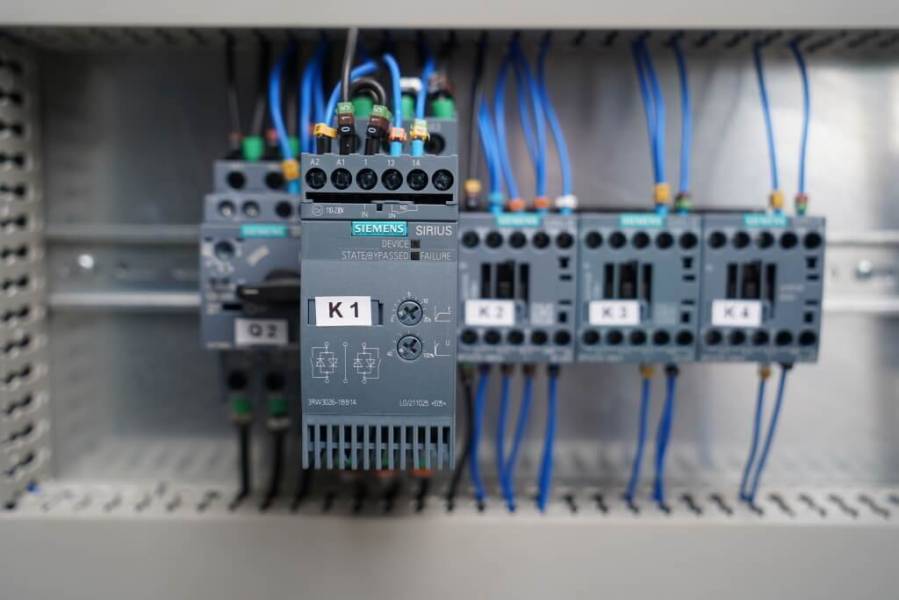

Электроавтоматика

Siemens, Schneider, Omron

Профили, получаемые при использовании листогиба:

Metal Master серии HPN-V

Размеры рабочей зоны:

Metal Master серии HPN-V

Чертеж инструмента:

Metal Master серии HPN-V

Стандартная комплектация

  • 3 оси ( Y1, Y2, X)
  • Задний упор по оси Х на частотном приводе (AC motor)
  • Управление по оси R - механическое
  • Алюминиевая конструкция заднего упора
  • Ход по оси X - 800 мм
  • ЧПУ - NexT 1.0 CNC Control 12" Touch Screen (сенсорный экран без 2D графики и без ПО)
  • Гидравлика Hoerbieger / Hawe
  • Зев 500 мм ( на прессах с рабочей шириной от 2600 мм)

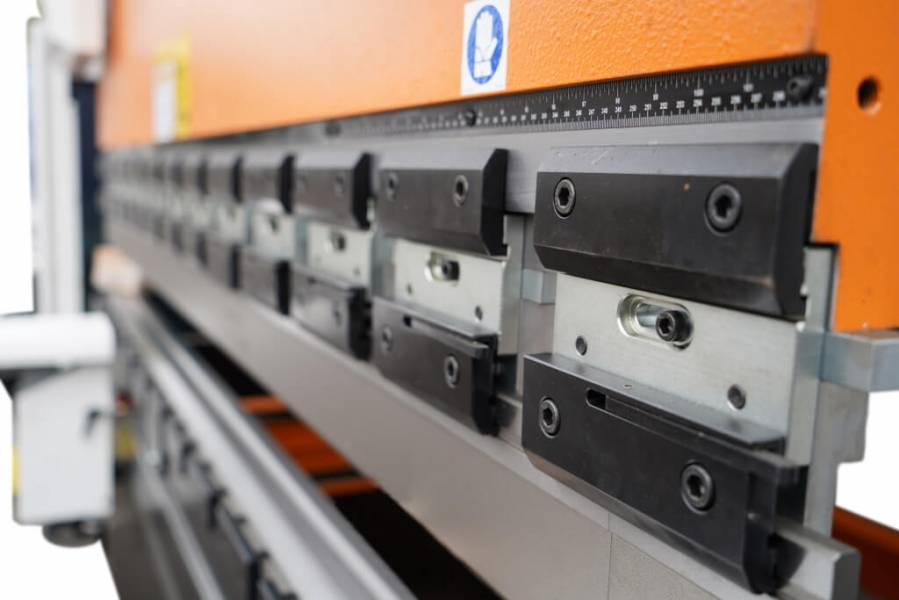

  • Быстросъемные зажимы ( Amada / Promecam )
  • Набор пуансона и матрицы Rolleri (пуансон PS.135.85.R08 и матрица M.460.R).

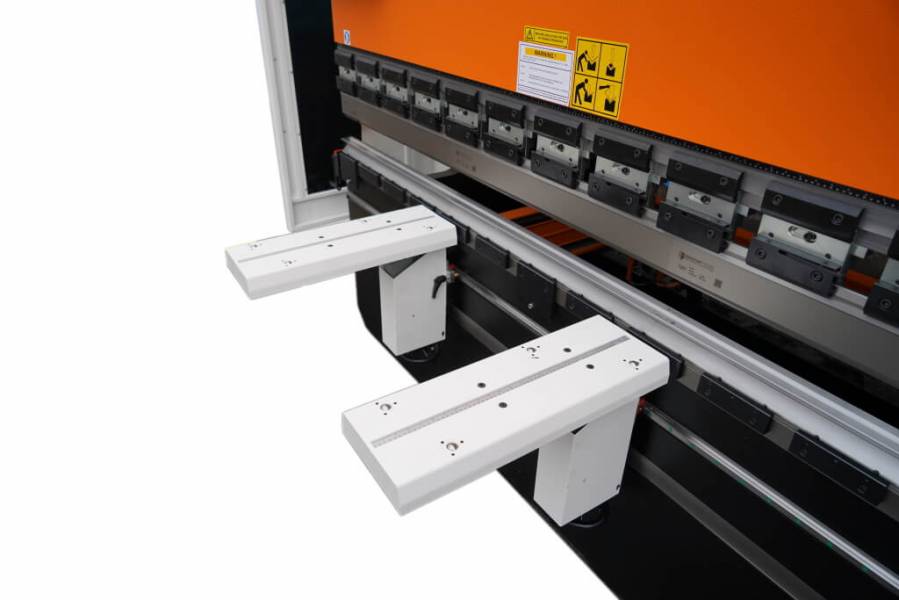

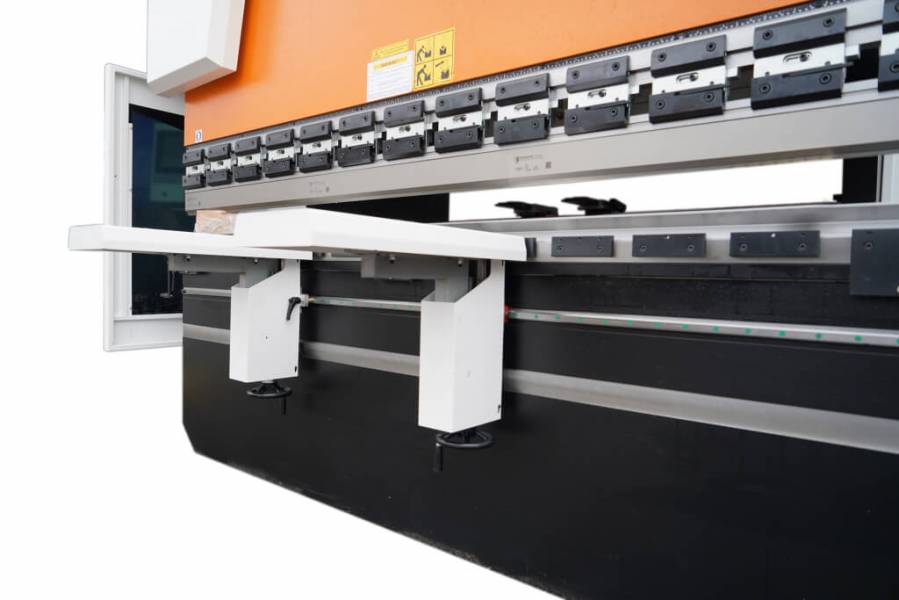

  • Передвижные передние опоры ( 2 шт)
  • Электрика Siemens

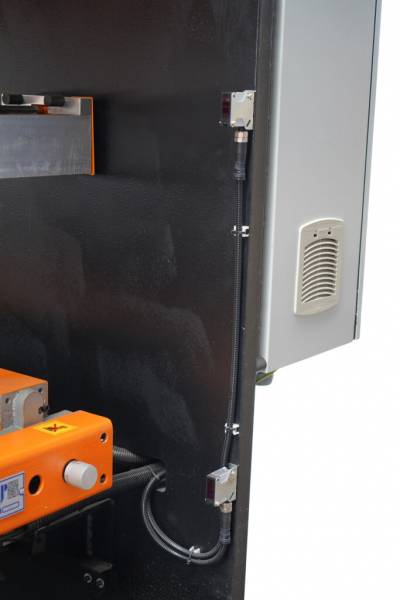

  • Светодиодная защита с тыльной стороны пресса

Дополнительные опции (оплачиваются отдельно):

  • Ось R для HPN-V
  • Ось Х на сервоприводе для HPN-V
  • Моторизированная система компенсации прогиба для HPN-V
  • Стандартный набор инструмента (пуансон и матрица) для HPN-V
  • ЧПУ:
    • Next 1.0+ (Step Automation SA10+)
    • CYBELEC CYBTOUCH 12
    • Next 2,0 (Step Automation SA15)
    • DELEM DA-56 2D
    • DELEM 58T 2D
