Параметр | BasicForm 1500x40 | BasicForm 2100x40 | BasicForm 2100x60 | BasicForm 2600x100 | BasicForm 2600x135 | BasicForm 3100x100 | BasicForm 3100x135 | ||
---|---|---|---|---|---|---|---|---|---|
Рабочая длина | A | мм | 1500 | 2100 | 2100 | 2600 | 2600 | 3100 | 3100 |
Усилие | тон | 40 | 40 | 60 | 100 | 135 | 100 | 135 | |
Ход траверсы | I | мм | 140 | 140 | 140 | 280 | 280 | 280 | 280 |
Просвет | J | мм | 380 | 380 | 420 | 520 | 520 | 520 | 520 |
Расстояние между стойками | B | мм | 1250 | 1650 | 1650 | 2100 | 2100 | 2550 | 2550 |
Скорость свободного падения оси Y |
| мм/с | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
Рабочая скорость оси Y |
| мм/с | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Обратная скорость оси Y |
| мм/с | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
Ход оси X |
| мм | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Ход оси R |
| мм | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
Скорость заднего упора |
| мм/с | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
Точность позиционирования упора |
| мм | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
Точность позиционирования осей Y1+Y2 |
| мм | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 |
Мотор |
| кВт | 5,5 | 5,5 | 5,5 | 11 | 11 | 11 | 11 |
Объем масленого бака |
| л. | 100 | 100 | 100 | 250 | 250 | 250 | 250 |
Длина | L | мм | 2550 | 2950 | 2980 | 3450 | 3450 | 3900 | 3900 |
Ширина станка | D | мм | 1950 | 1950 | 2250 | 2250 | 2250 | 2250 | 2250 |
Высота | G | мм | 2200 | 2200 | 2350 | 2830 | 2830 | 2830 | 2830 |
Ширина | E | мм | 1550 | 1550 | 1550 | 1750 | 1750 | 1750 | 1750 |
Глубина зева | H | мм | 300 | 300 | 400 | 500 | 500 | 500 | 500 |
Высота стола | F | мм | 860 | 860 | 860 | 860 | 860 | 860 | 860 |
Ширина стола | K | мм | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
Вес | кг | 3300 | 4050 | 4400 | 7250 | 7750 | 7850 | 8100 |

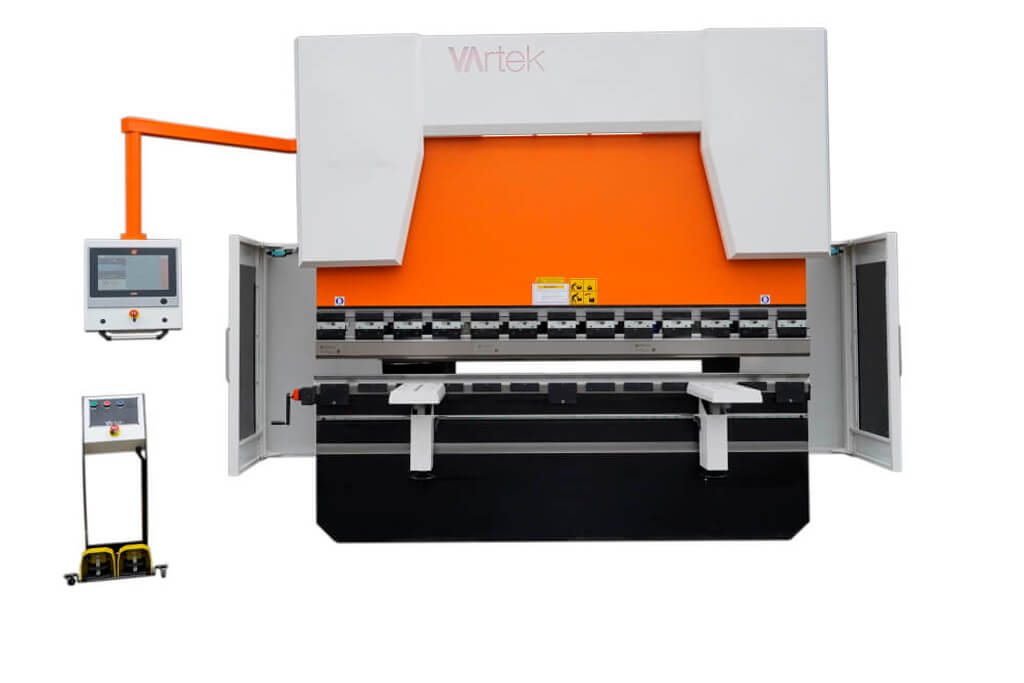

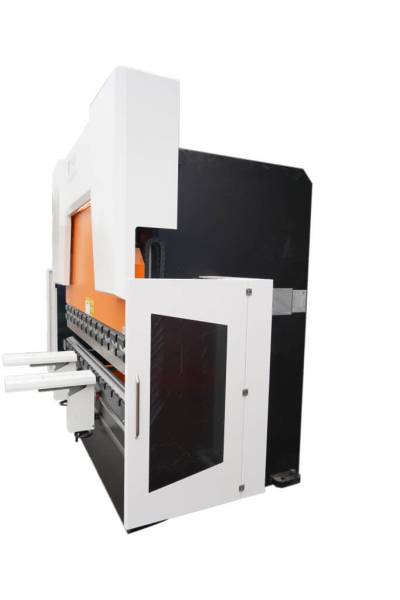

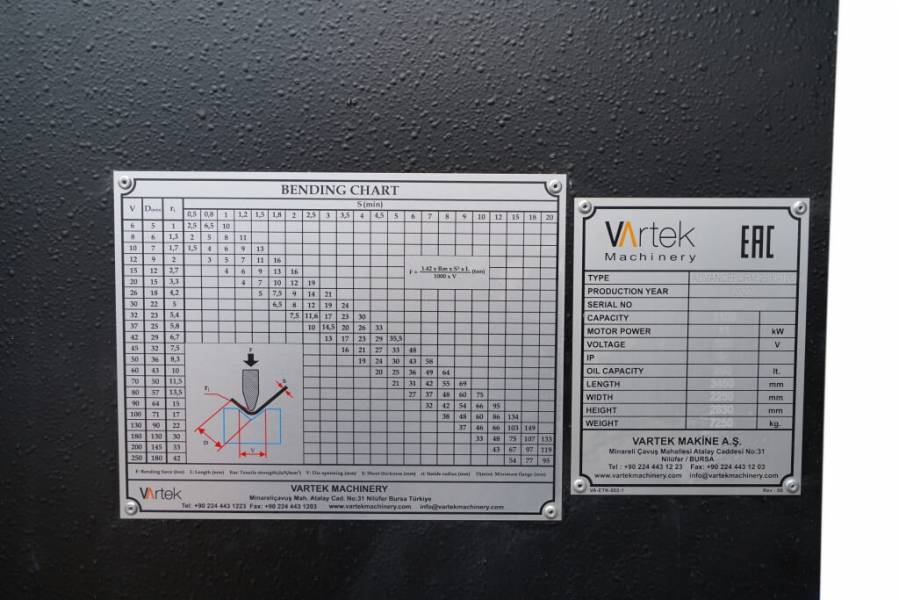

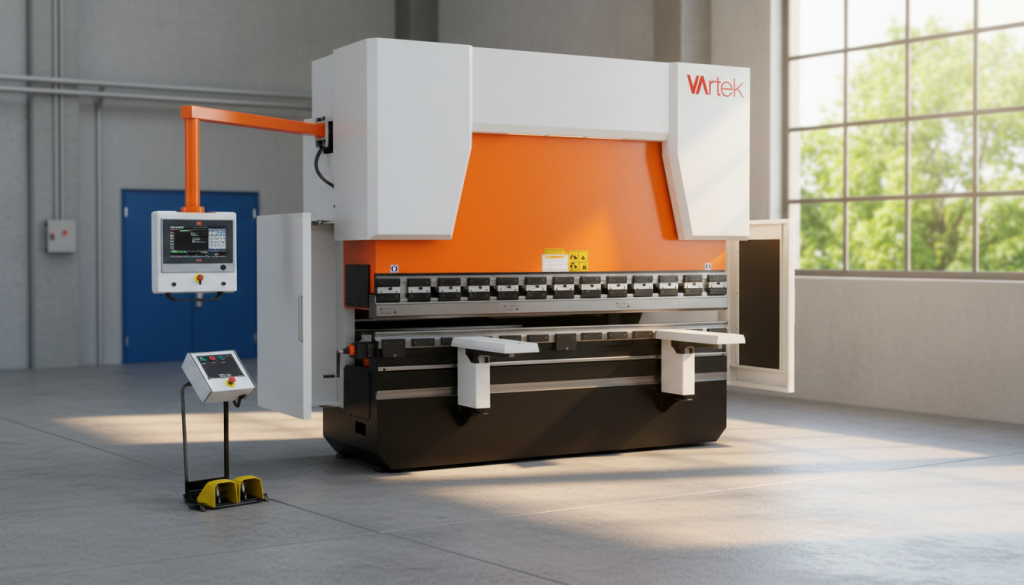

Описание станка Vartek BasicForm 3100x100
Гидравлический вертикально-гибочный пресс Vartek серии BasicForm применяется для гибки металлических заготовок с усилием до 300 тонн;
Оснащен контроллером Next 1.0 (Step Automation SA10), который имеет интуитивно понятный и простой интерфейс, что позволяет быстро настроить последовательность выполнения технологических операций;
Имеет тщательно подобранные компоненты для стабильной и качественной работы. Установлена прочная стальная рама, которая обеспечивает жесткость пресса;
Высокая скорость работы достигается за счёт надежной гидравлической системы Hoerbieger и прецизионной системы линейных направляющих. Синхронизированные гидравлические цилиндры Y1-Y2 гарантируют высокую точность угла гибки;
Большая глубина зева, высокий просвет и увеличенный ход балки — это главные отличия прессов серии BasicForm. Также прессы серии BasicForm можно дополнить опциями, которые позволят увеличить скорость работы.
КРАТКИЕ ХАРАКТЕРИСТИКИ ГИБОЧНОГО ПРЕССА BasicForm | |
---|---|
ЧПУ | Next 1.0 (Step Automation SA10) ссенсорнымэкраном12 дюймов |

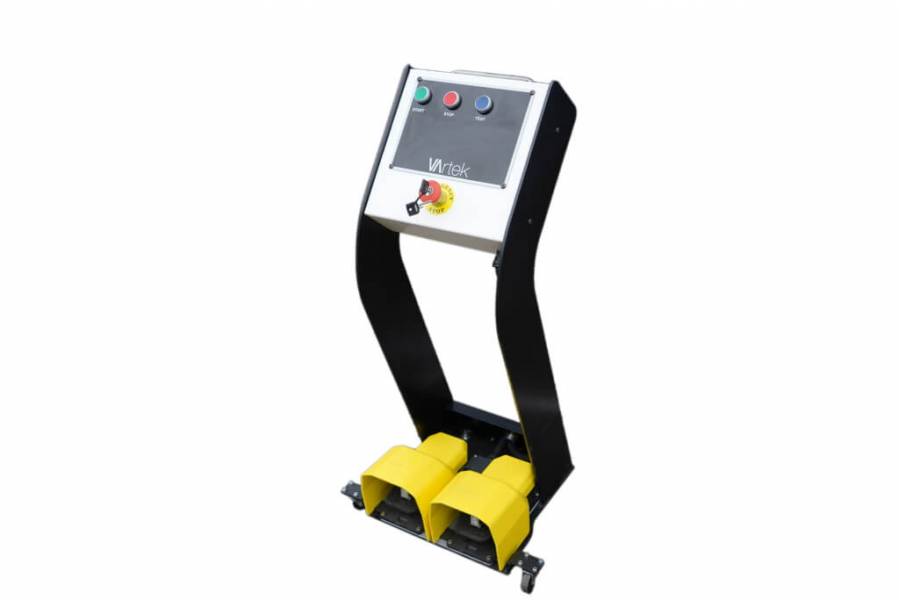

Пульт управления | На поворотном кронштейне |
Гидравлика | Hoerbieger/Hawe (Германия) |
Масляный насос | Шестеренный |
Усилие | До 300 тонн |
Гидравлические цилиндры | Синхронизированные Y1-Y2 |
Инструмент | Матрица 4-сторонняя/пуансон (тип крепления AMADAPromecam) |
Электроавтоматика | Siemens, Mean Well |

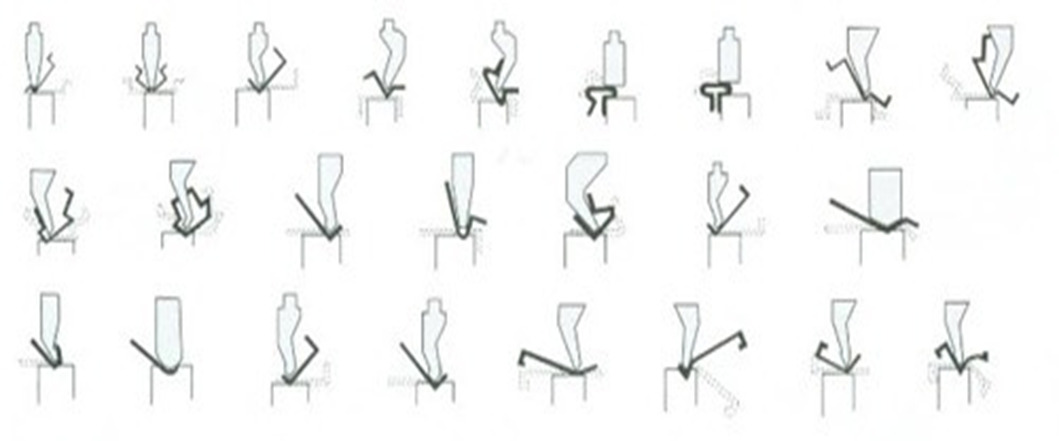

Профили, получаемые при использовании листогиба:

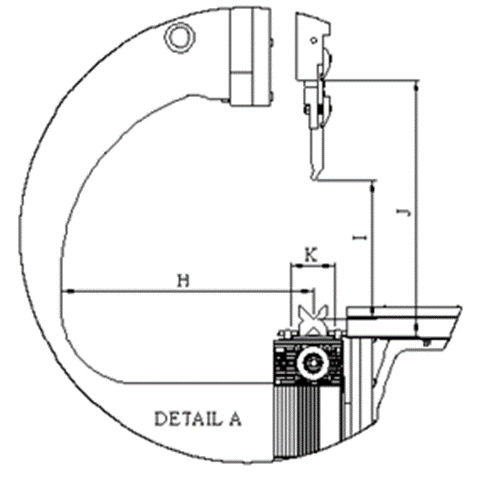

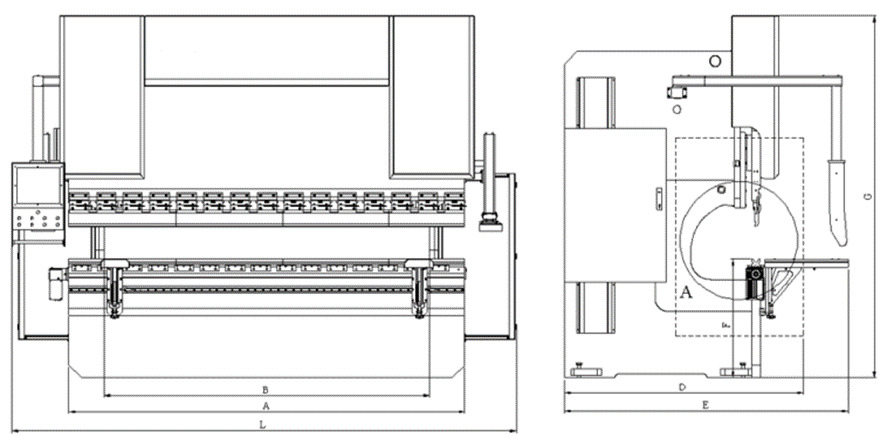

Размеры рабочей зоны:

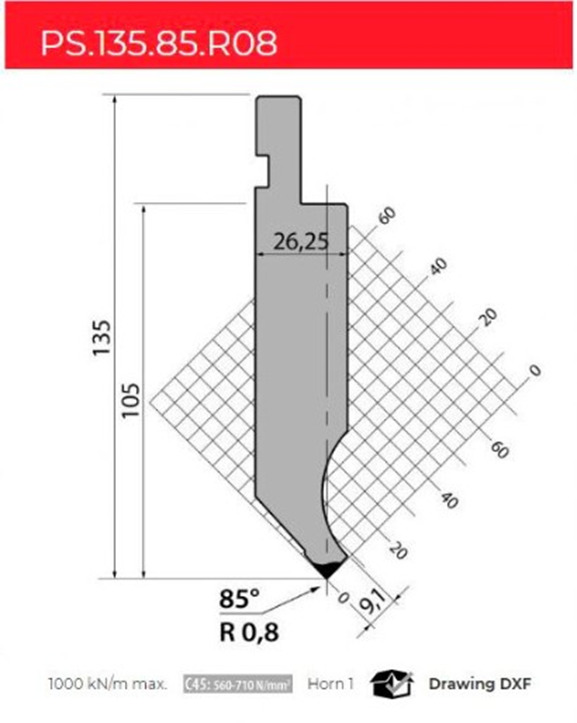

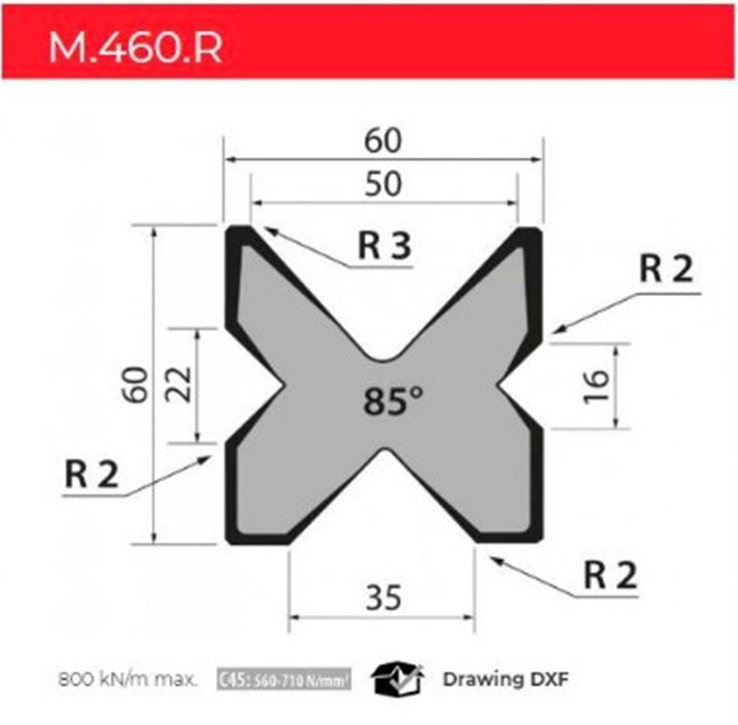

Чертеж инструмента:
ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА VARTEK BASICFORM
ЧПУ NexT 1.0:

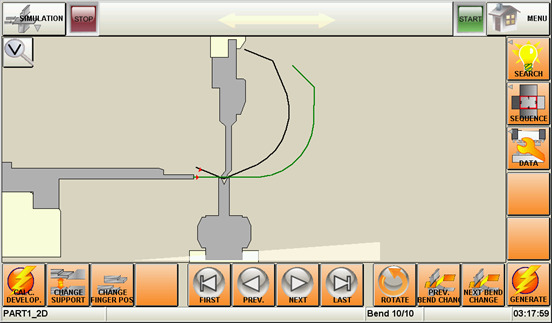

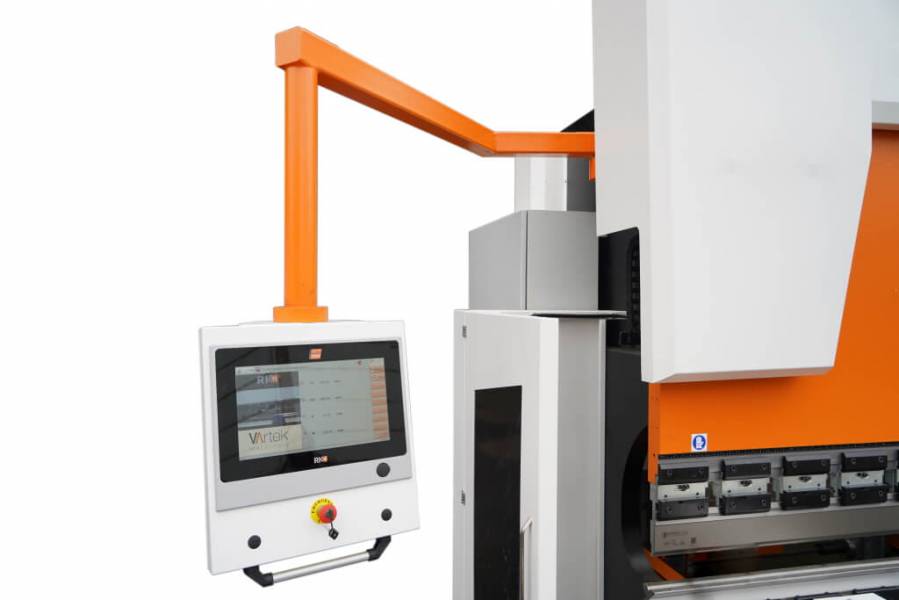

BasicForm оснащен контроллером Next 1.0 (Step Automation SA10), простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами.

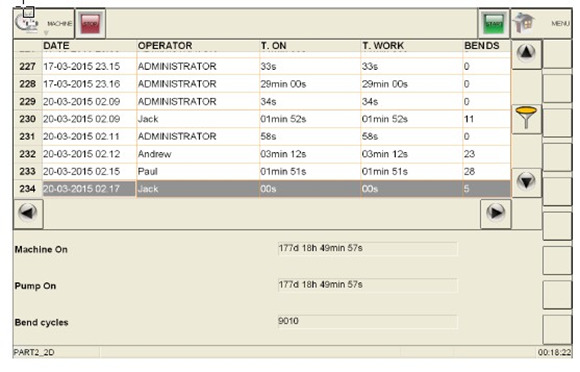

Производственные отчеты:
ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

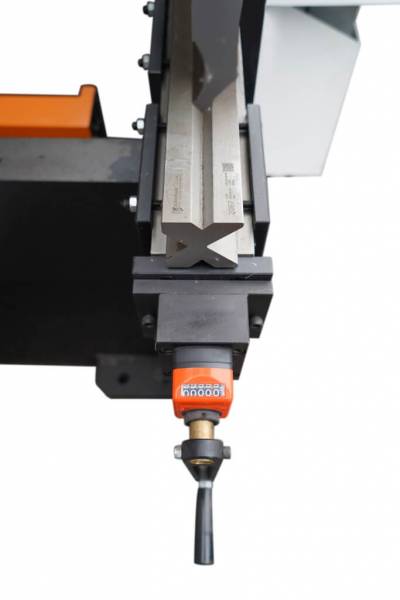

Бомбирование:
Прессы Vartek оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.
Задний упор:

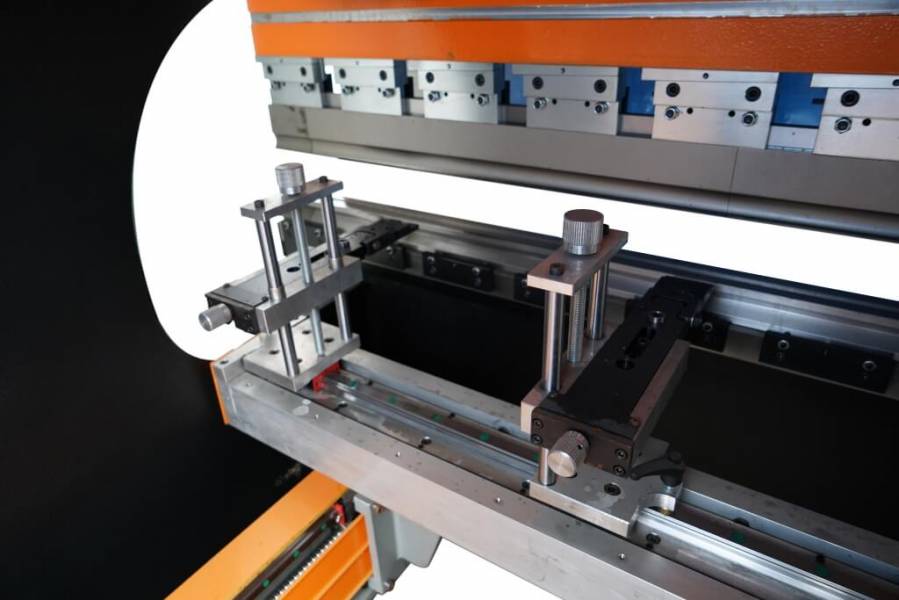

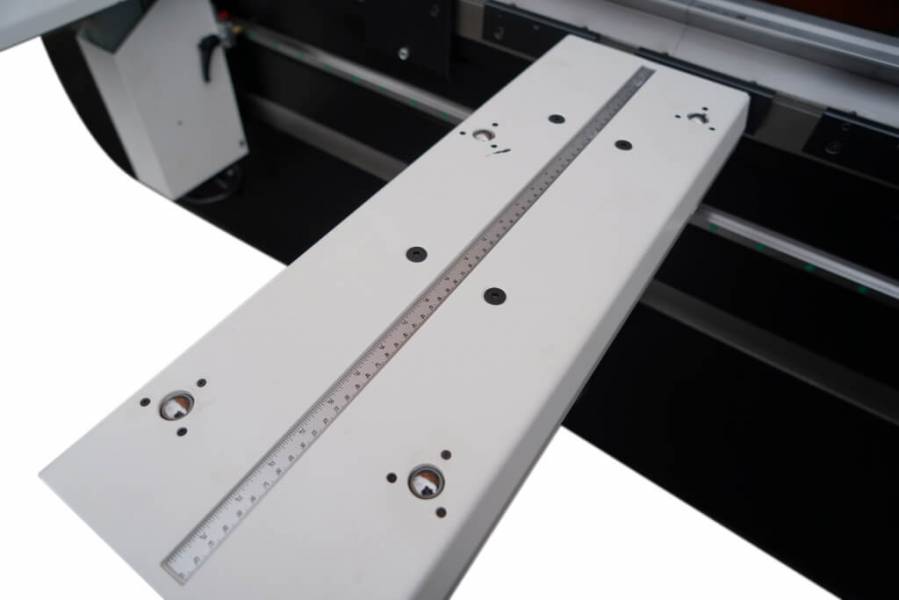

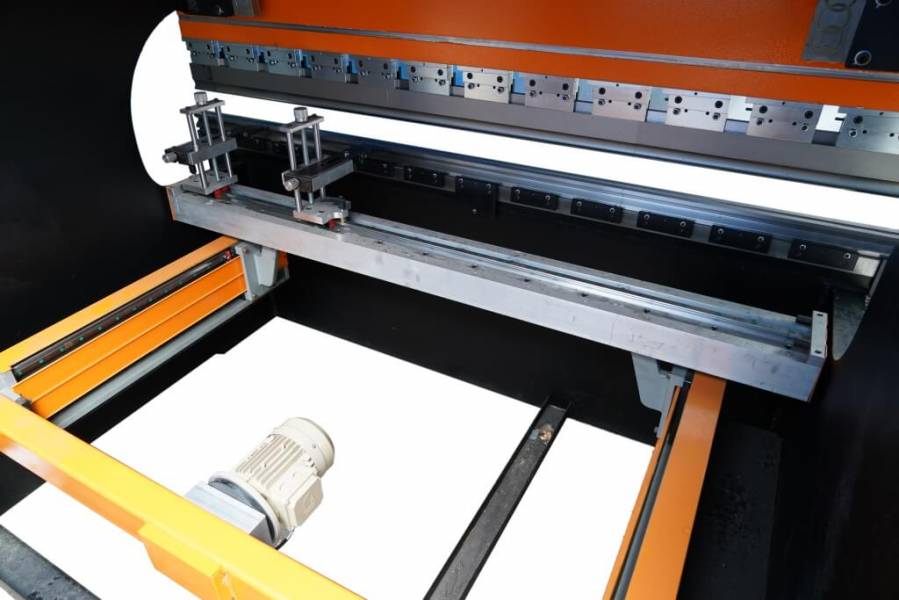

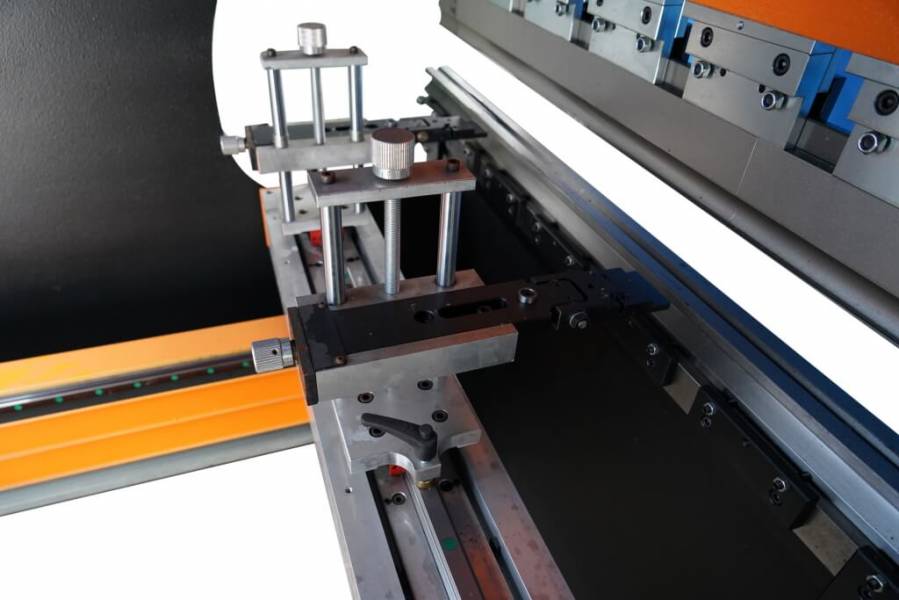

Одноосевой задний упор (осьX), перемещающийся с помощью частотного привода, ШВП и линейным направляющим, обеспечивают высокую точность позиционирования деталей. Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.

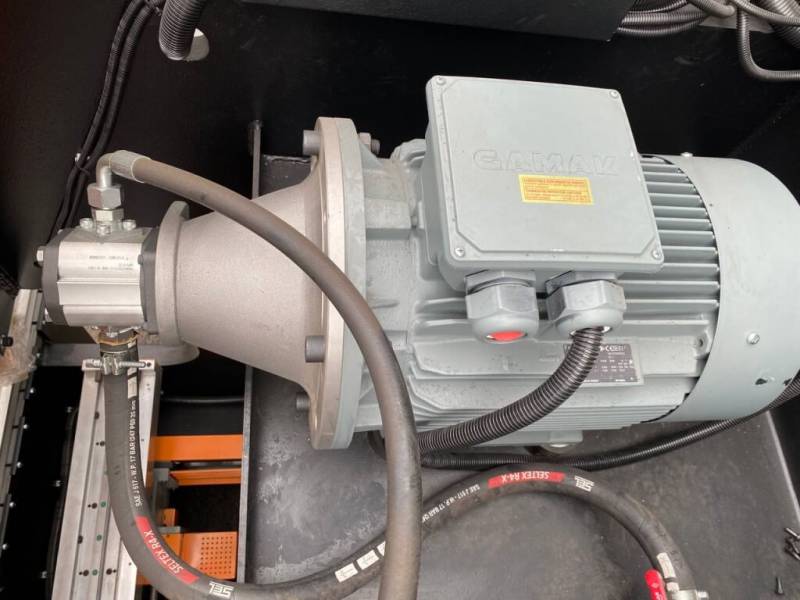

Гидравлическая система:

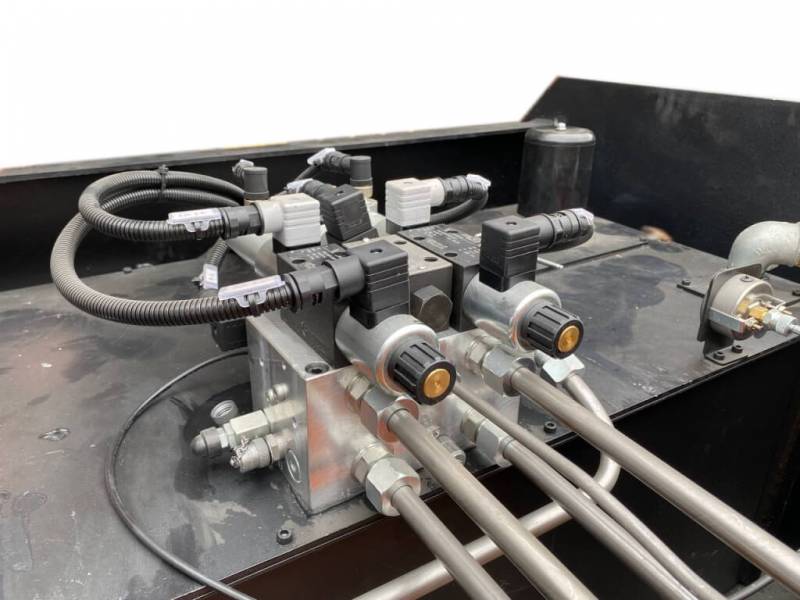

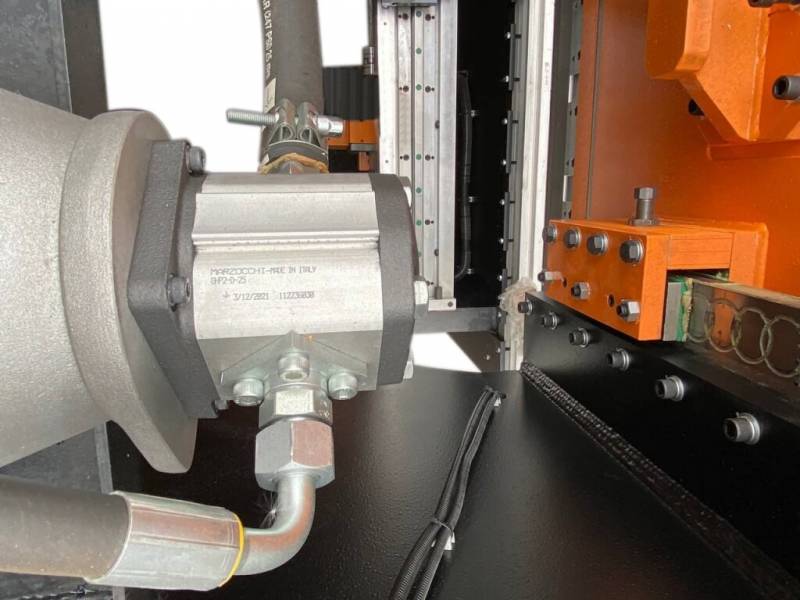

Современная гидравлическая система Hoerbieger/Hawe с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.

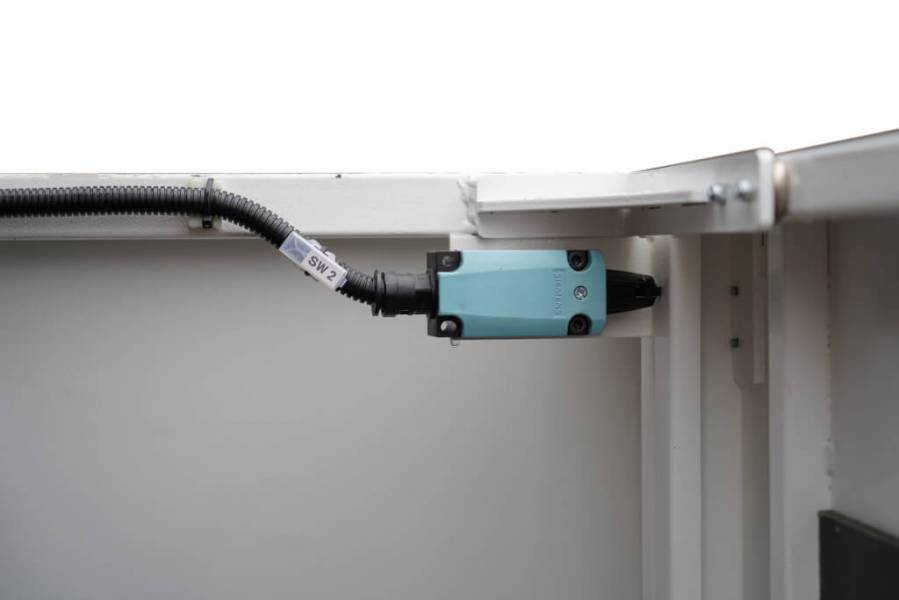

Безопасность:
Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.

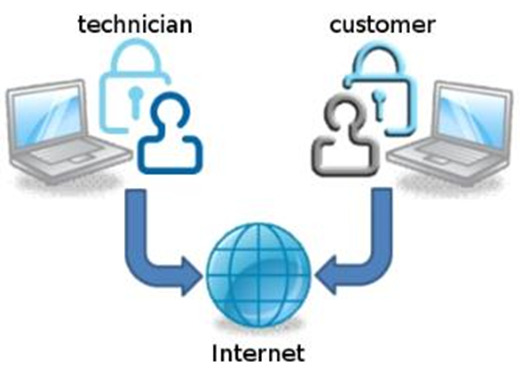

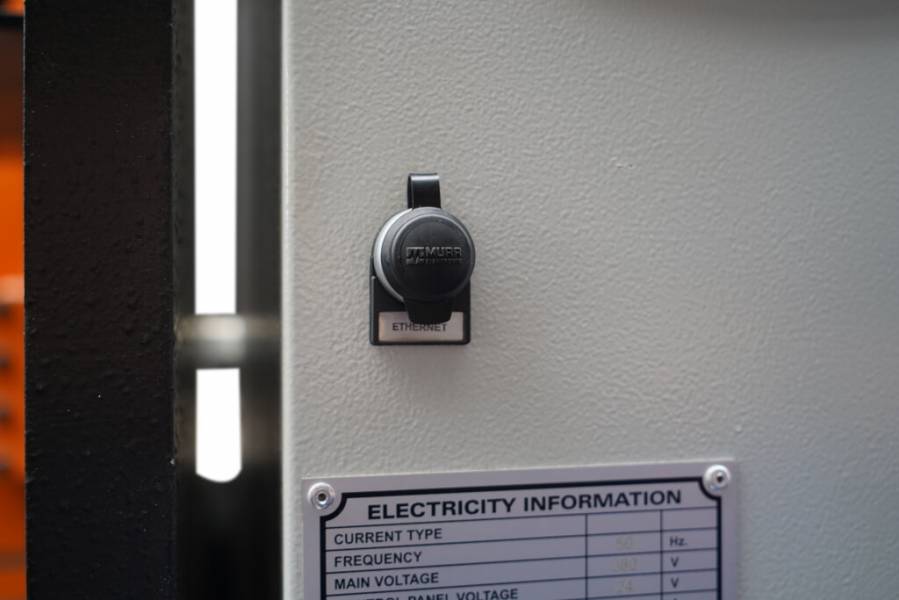

On-line диагностика станка:
Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

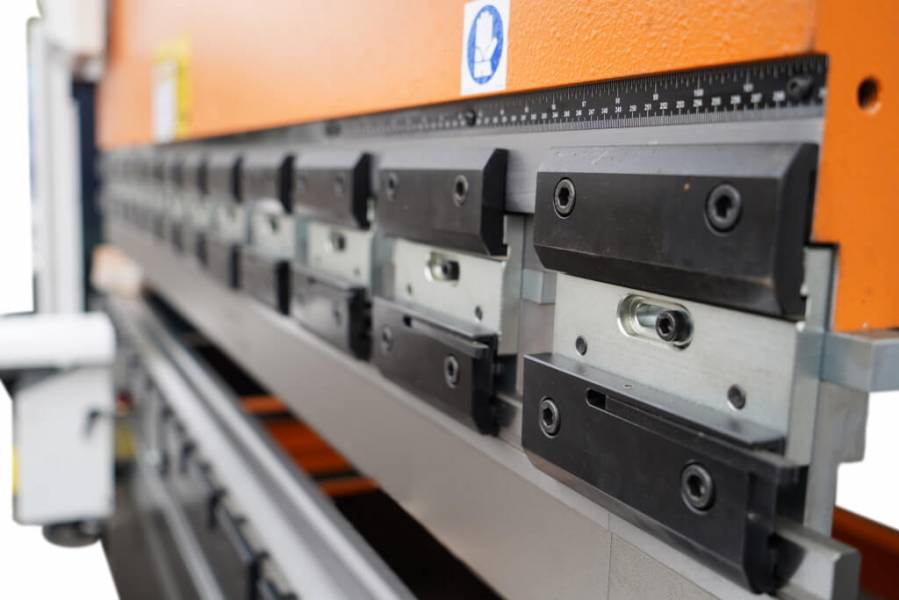

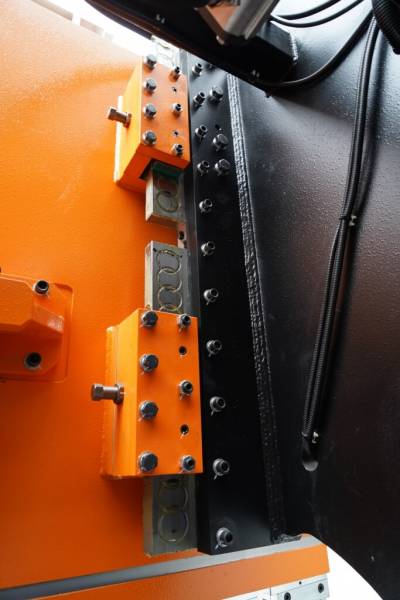

Быстросъёмный инструмент:
Станок оснащен быстросъёмным инструментом, что в разы ускоряет и упрощает процесс замены инструмента.
Гибочный инструмент:

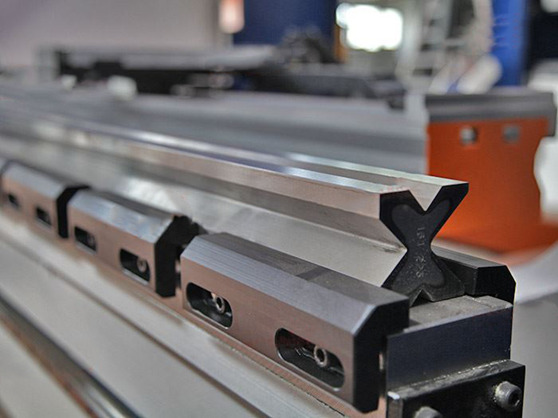

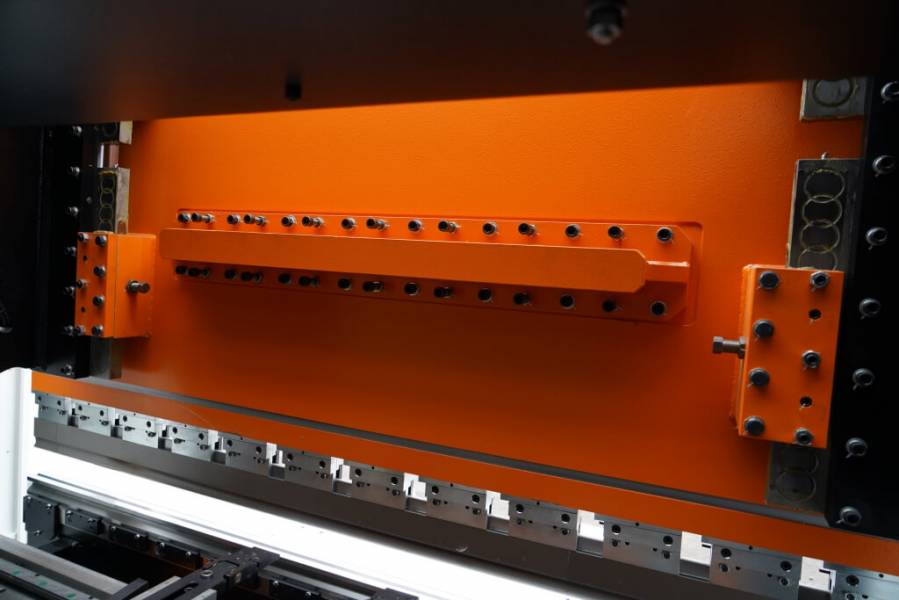

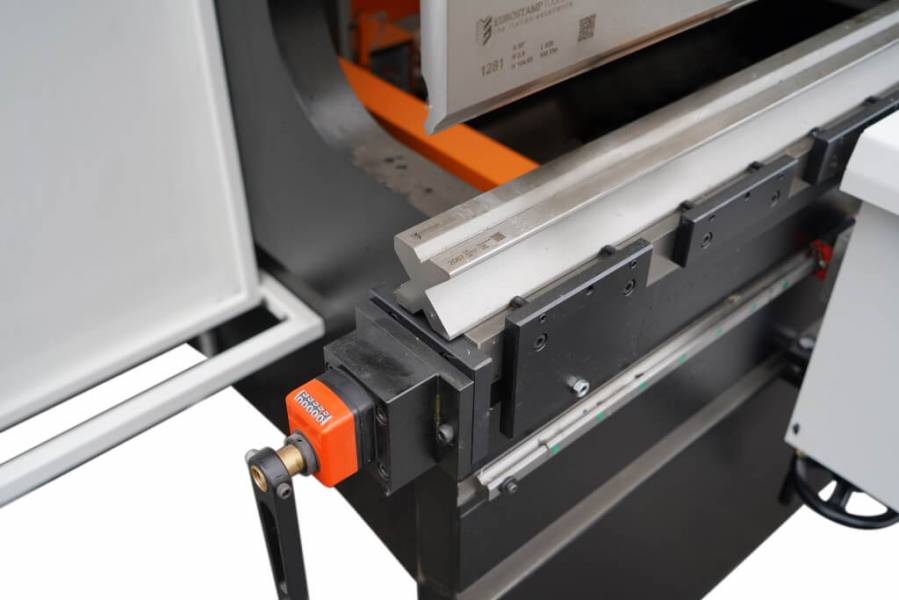

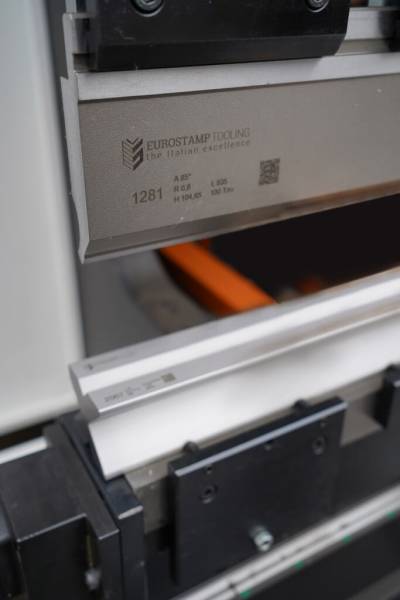

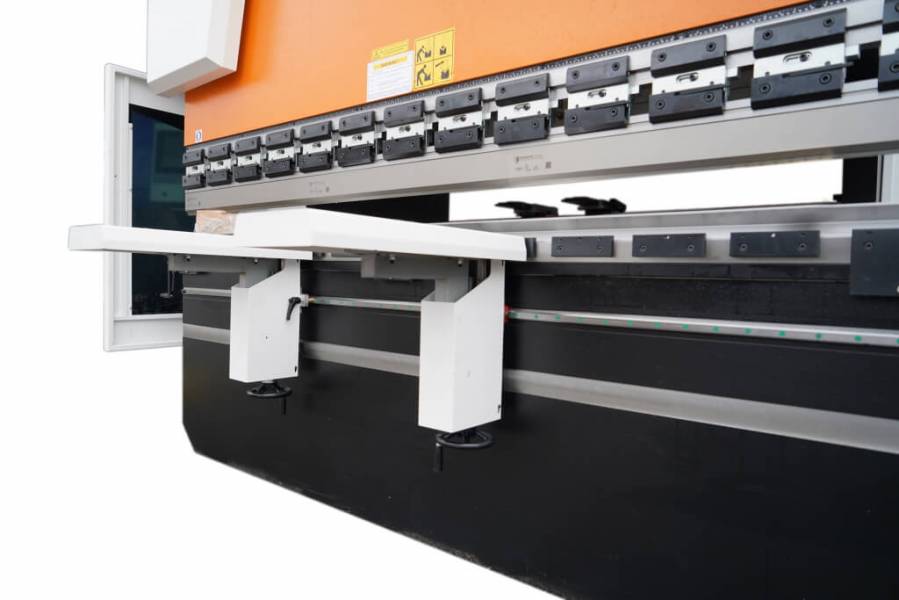

Листогибочный пресс BasicForm поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным пуансоном и 4х ручейковой матрицей ведущих европейских брендов. Зажимные приспособления имеют тип крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента.

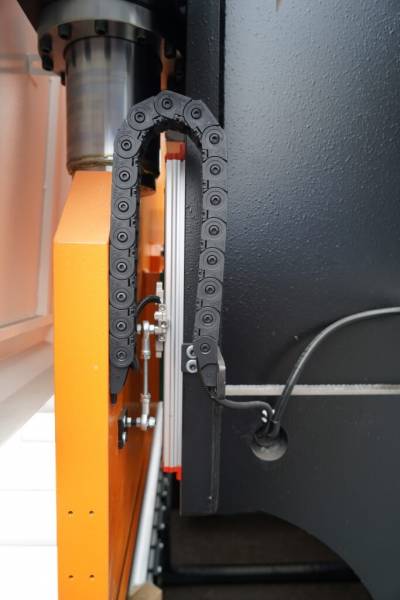

Конструкция станка:

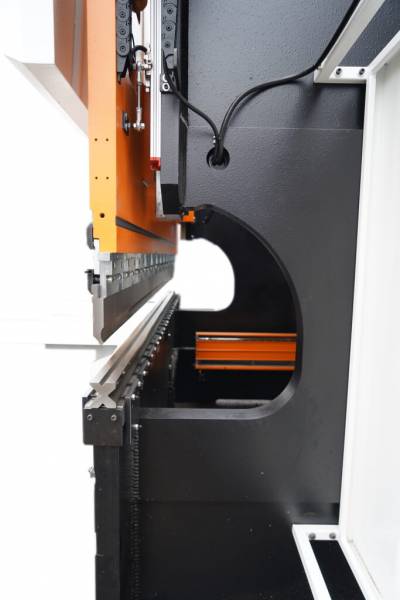

Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает станки Vartek BasicForm от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.
Стандартная комплектация
- 3 оси (Y1, Y2, X);
- Задний упор по оси Х на частотном приводе (переменного тока);
- Набор пуансона и матрицы;
- Управление по оси R – механическое;
- Алюминиевая конструкция заднего упора;
- Ход по оси X - 800 мм;
- Быстросъемные зажимы (Amada/Promecam);
- ЧПУ - NexT 1.0 CNC Control 12" Touch Screen;
- Гидравлика Hoerbieger/Hawe;
- Зев 500 мм (на прессах с рабочей шириной от 2600 мм);

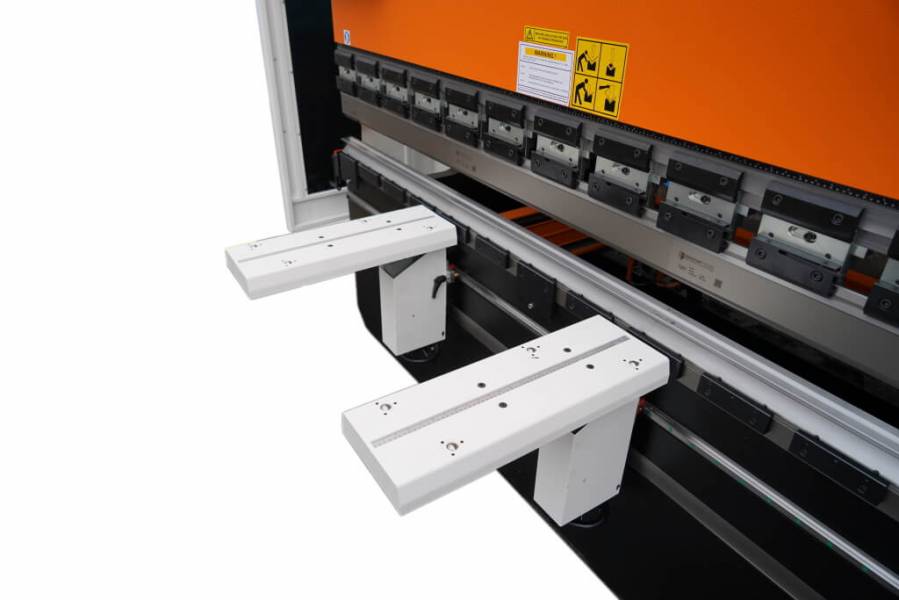

- Передвижные передние опоры (2 шт);

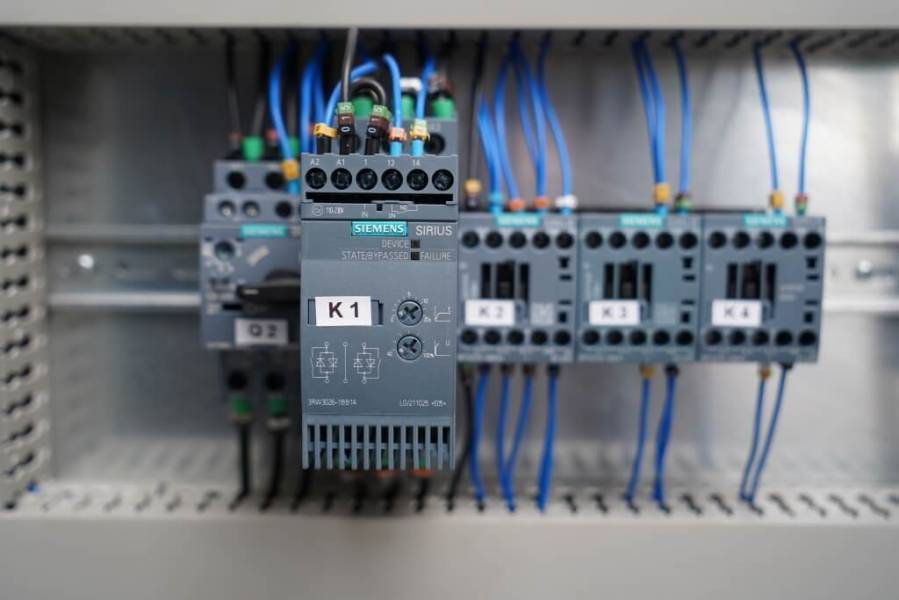

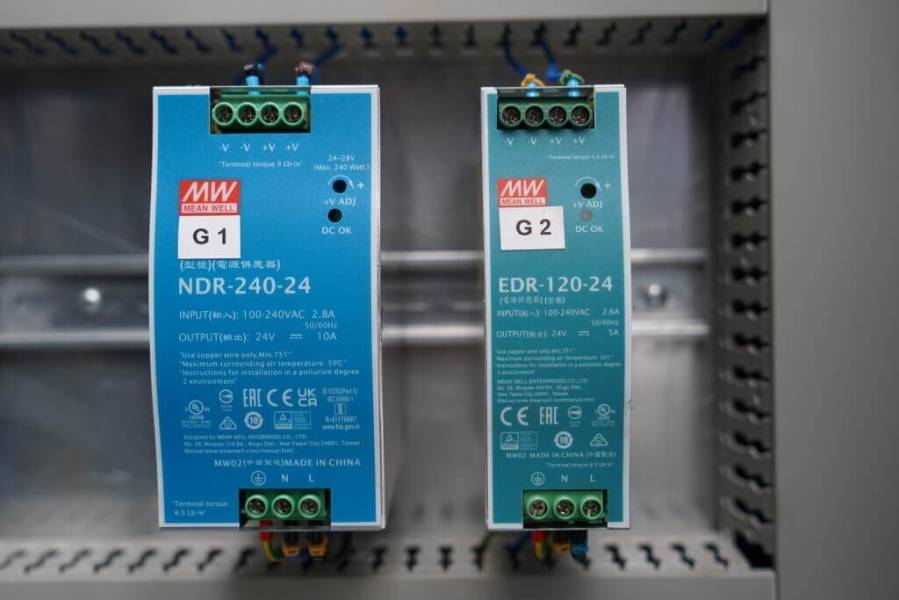

- Электрика Siemens, Mean Well;

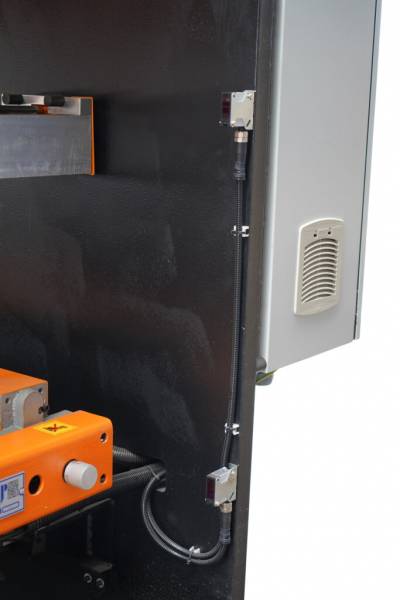

- Светодиодная защита с тыльной стороны пресса;
- Ручная компенсация прогиба (Бомбирование)
Дополнительные опции (оплачиваются отдельно):
- Ось R для BasicForm (устанавливается только на заводе);
- Ось Х на сервоприводе для BasicForm (устанавливается только на заводе);
- Моторизированная система компенсации прогиба для BasicForm (устанавливается только на заводе);
- ЧПУ (устанавливается только на заводе):
- Next 1.0+ (Step Automation SA10+);
- CYBELEC CYBTOUCH 12;
- Next 2,0 (Step Automation SA15);
- DELEM DA-56 2D;
- DELEM 58T 2D.
