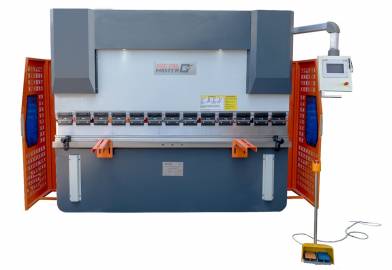

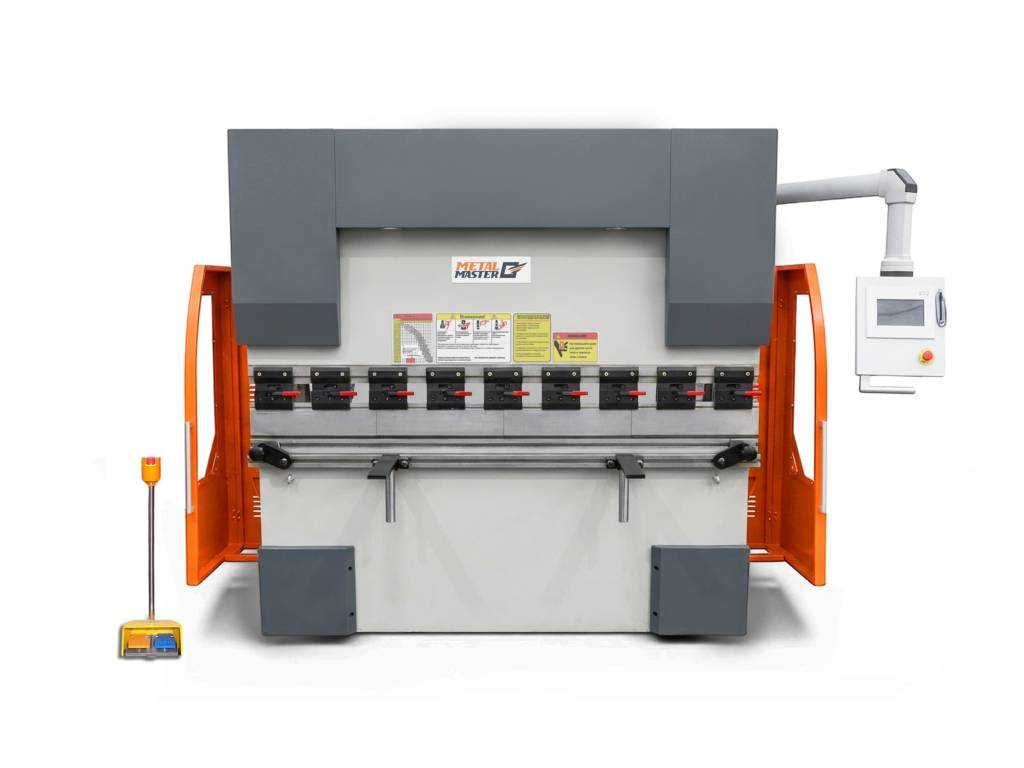

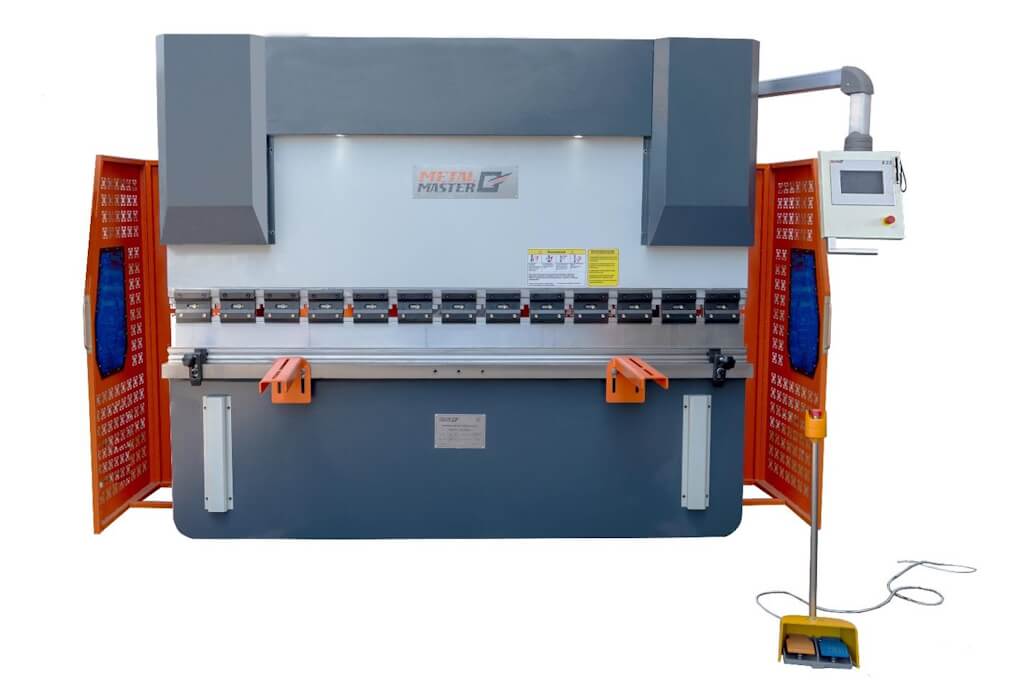

Пресс гибочный гидравлический HPJ 1640 D Sensor

Листогибочные прессы серии HPJ D Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.

Описание:

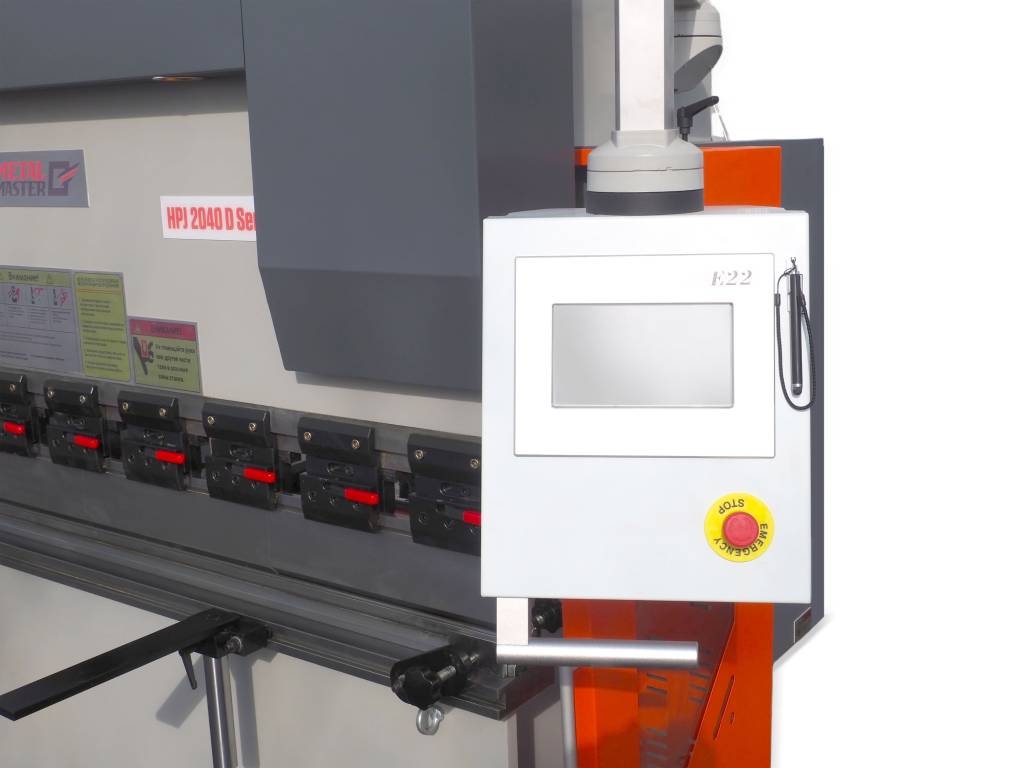

Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположено ЧПУ E22 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям	Система ЧПУ E22 с сенсорным экраном имеет: Программирование угла гиба в градусах; 7-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 40 программ: в каждой программе до 25 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах; Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

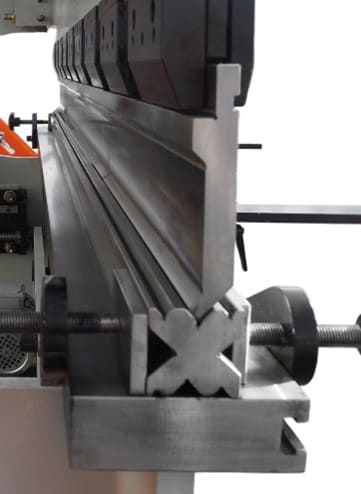

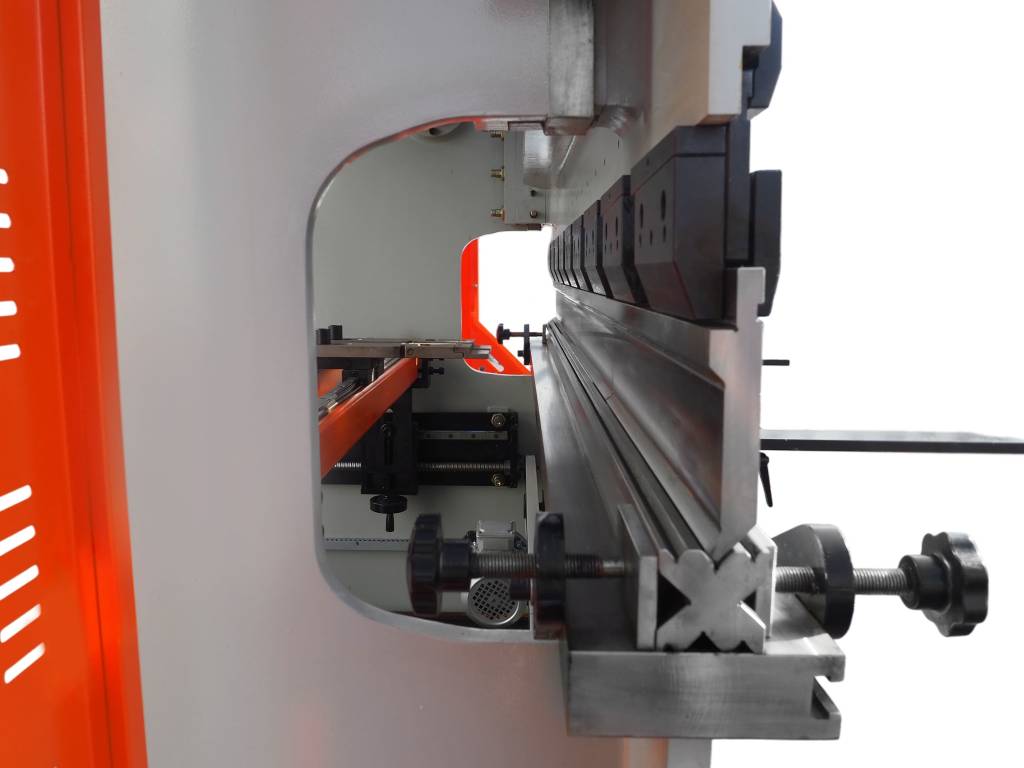

Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица.	Важной отличительной особенностью листогибочного пресса HPJ 1640 D Sensor являются увеличенные значения глубины зева и хода траверсы, позволяющие пользователю изготавливать максимально сложные детали.

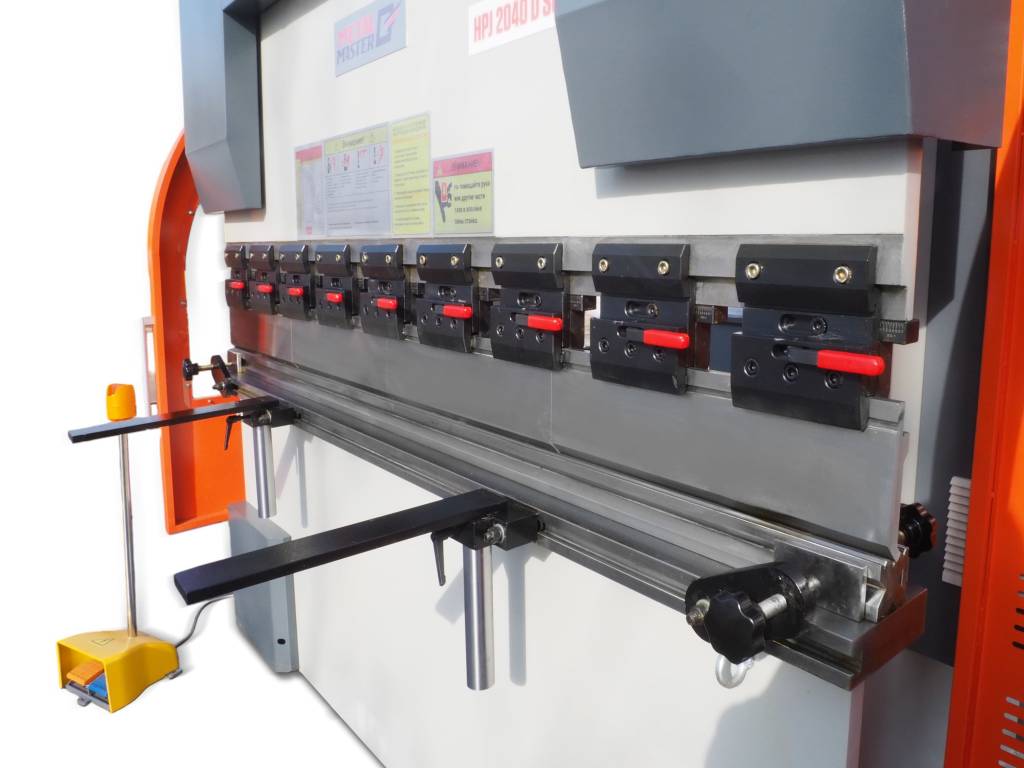

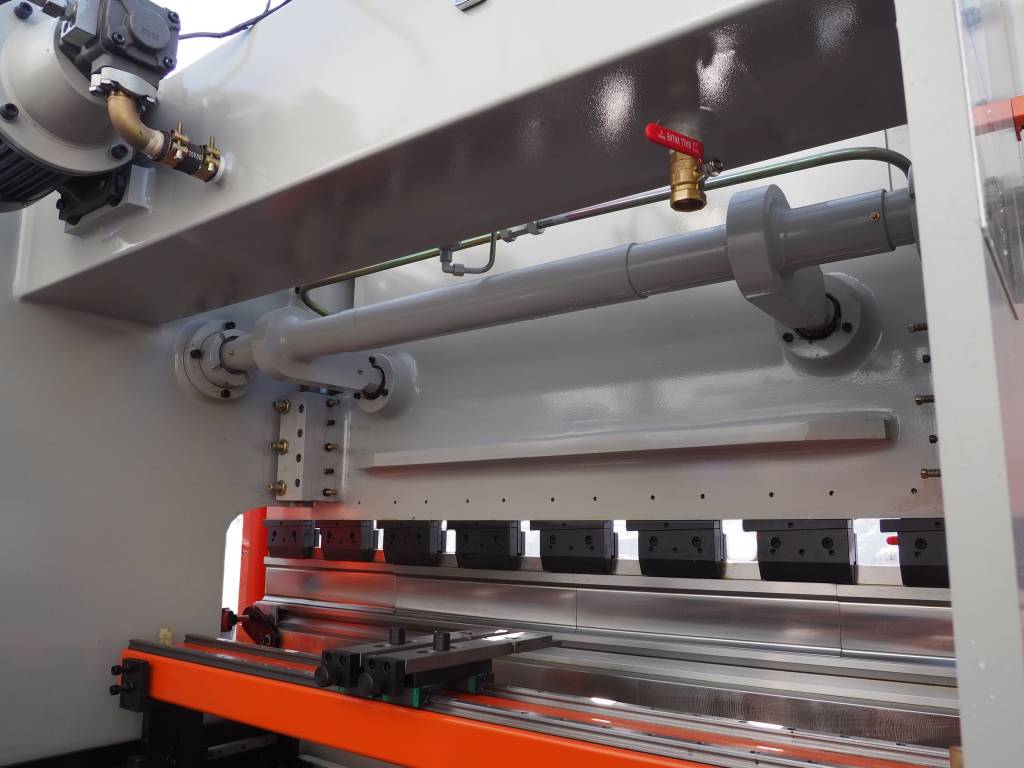

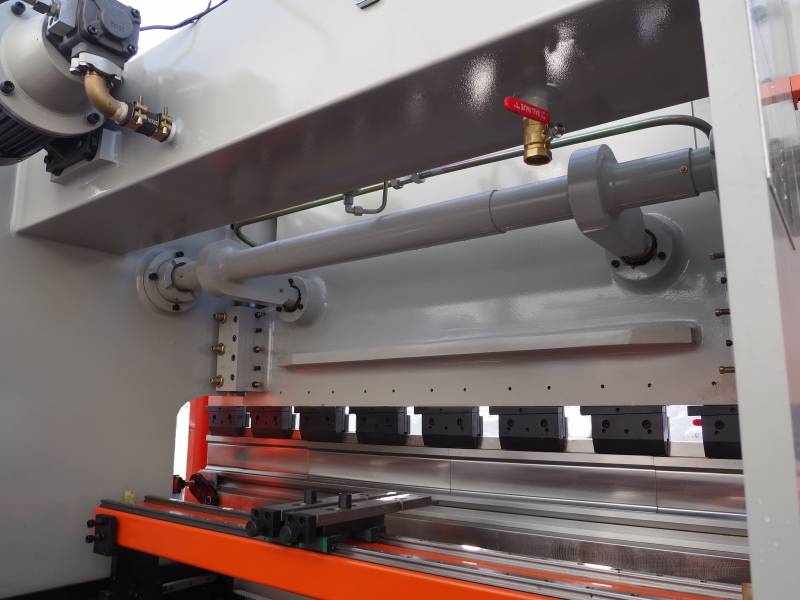

Синхронизация работы цилиндров через торсионный вал.	Станок оснащен быстросъемным верхним инструментом.

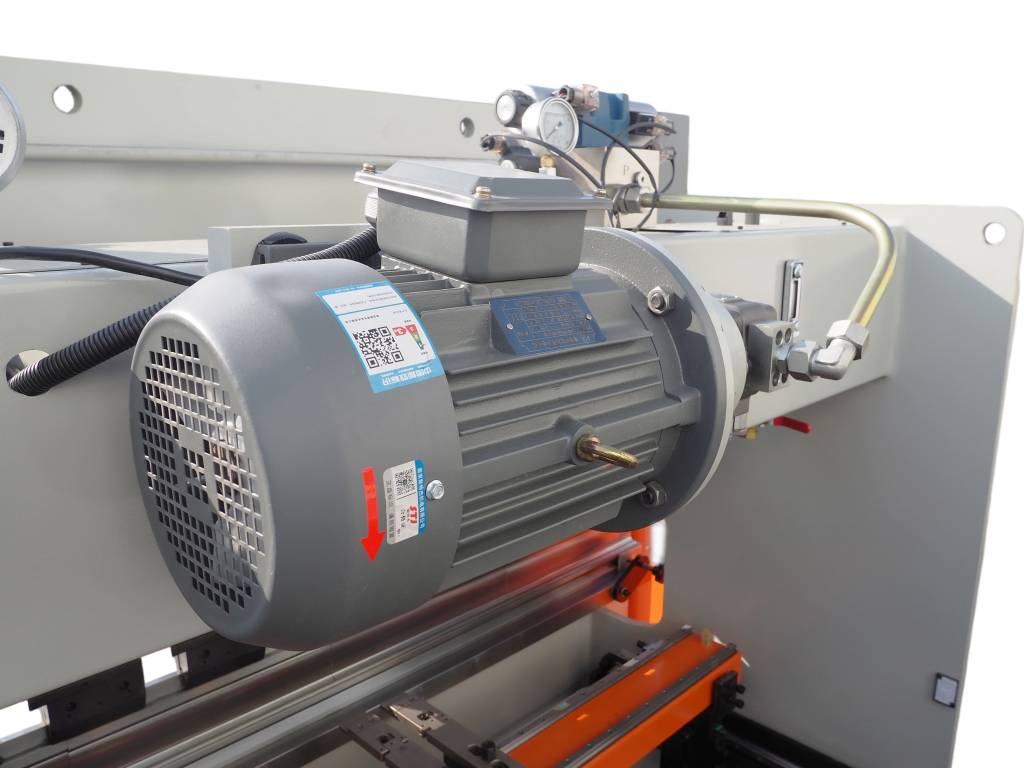

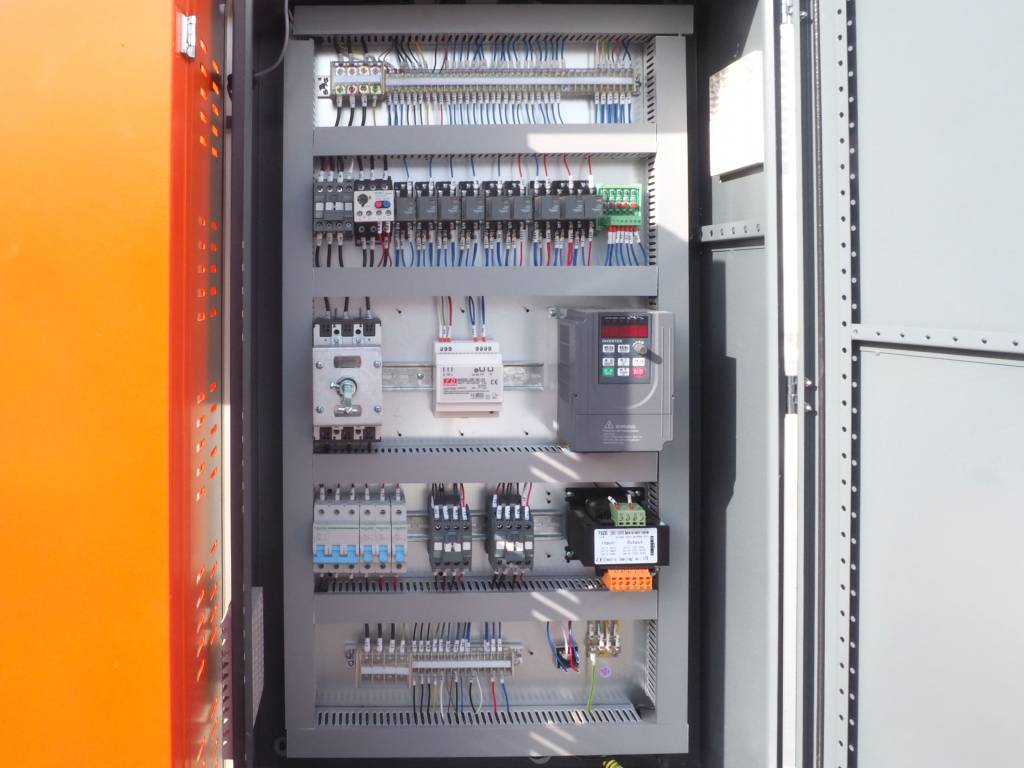

Электро-шкаф Служит для безопасного размещения электрооборудования станка. В станках серии HPJ D Sensor используется электрооборудование компаний Schneider Electric.	Пресс HPJ 1640 D оснащен мощным и надежным двигателем мощностью 4 кВт.

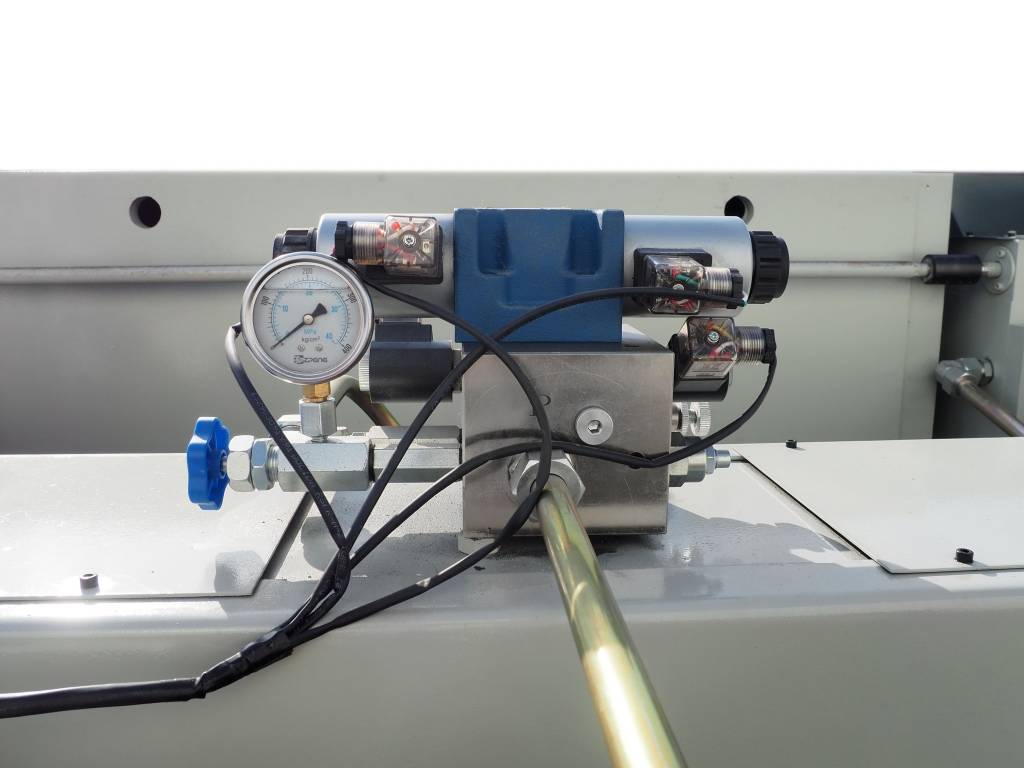

Гидравлическая система расположена на верхней части станка	Пресс оснащен передней поддержкой листа, перемещение которой по горизонтали осуществляется по линейным направляющим.

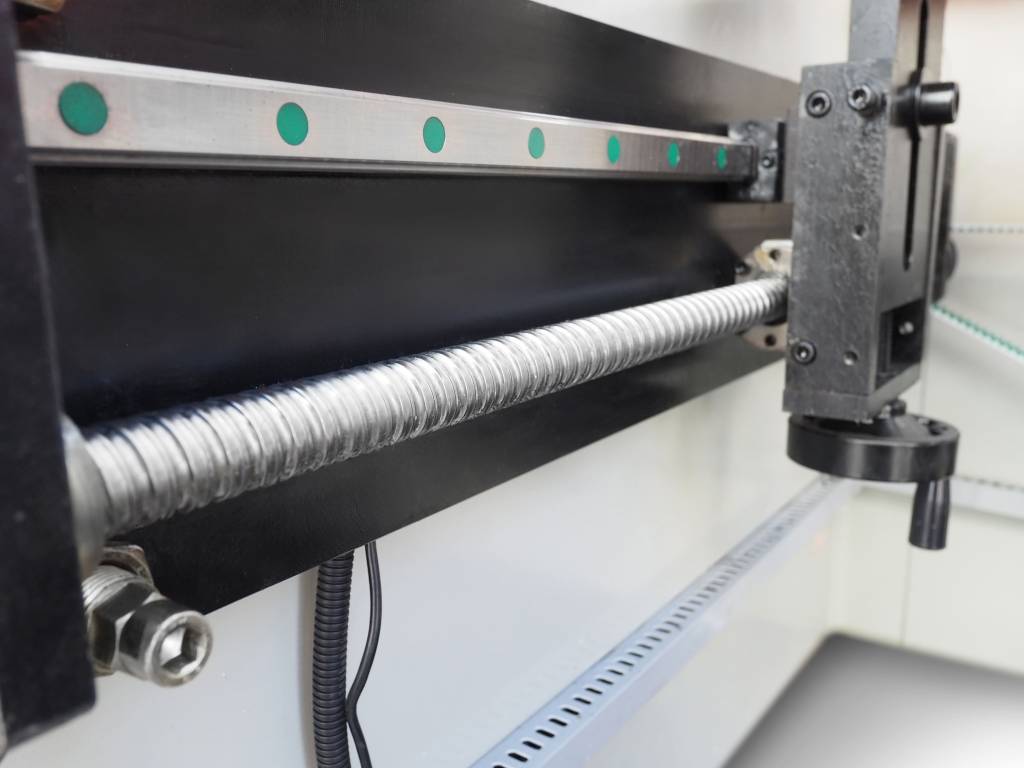

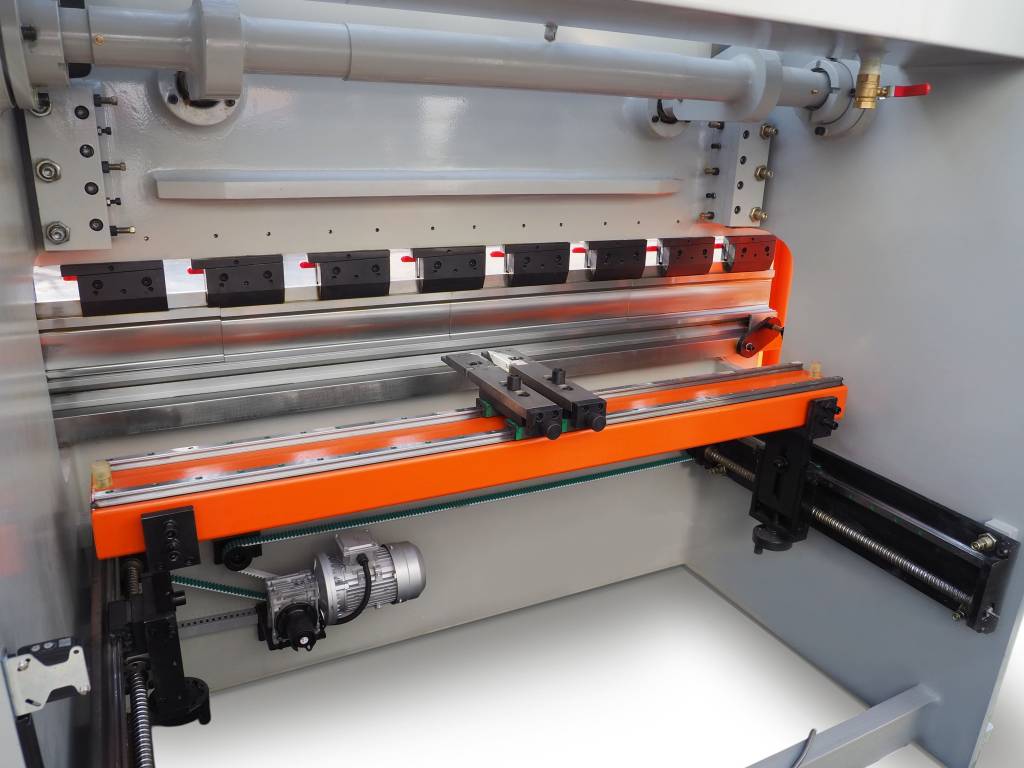

Перемещение портала осуществляется по линейным направляющим с помощью ШВП.

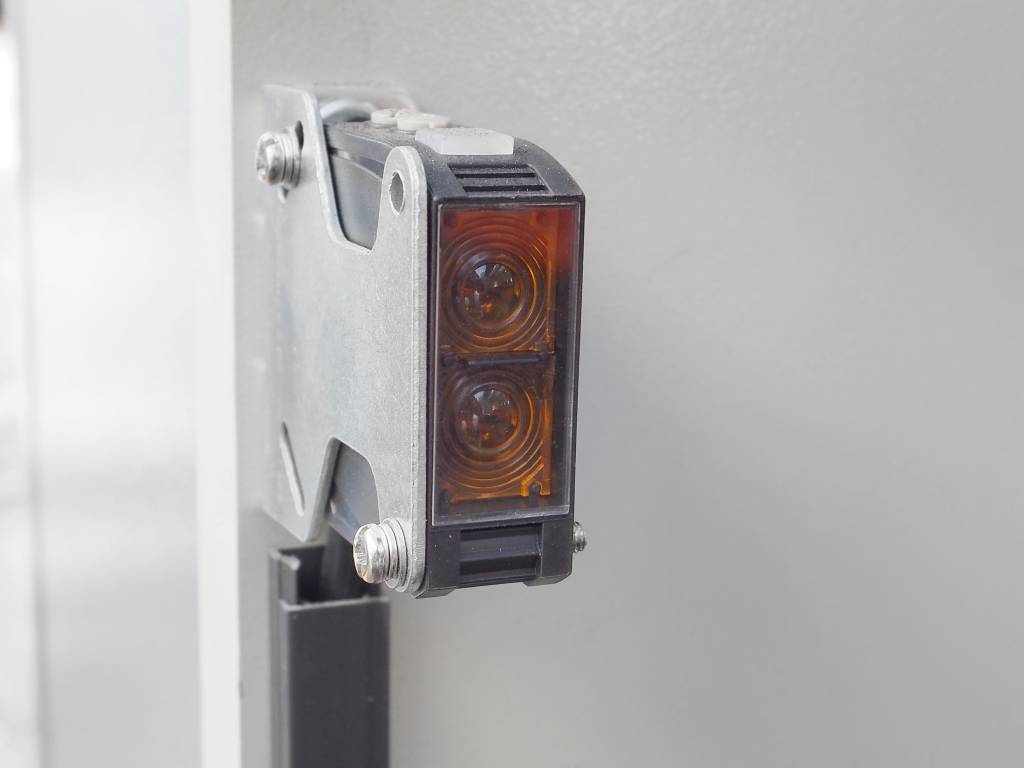

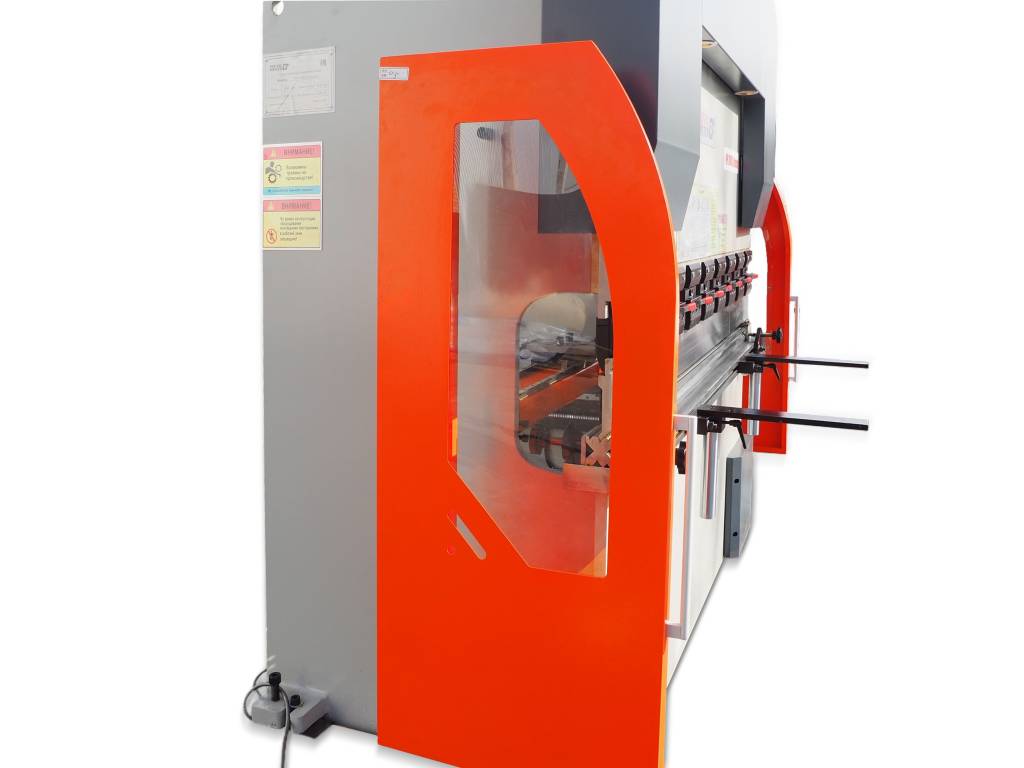

Пресс оснащен защитными боковыми ограждениями, а с тыльной стороны станка располагается световой барьер для защиты от несанкционированного доступа людей в рабочую зону.

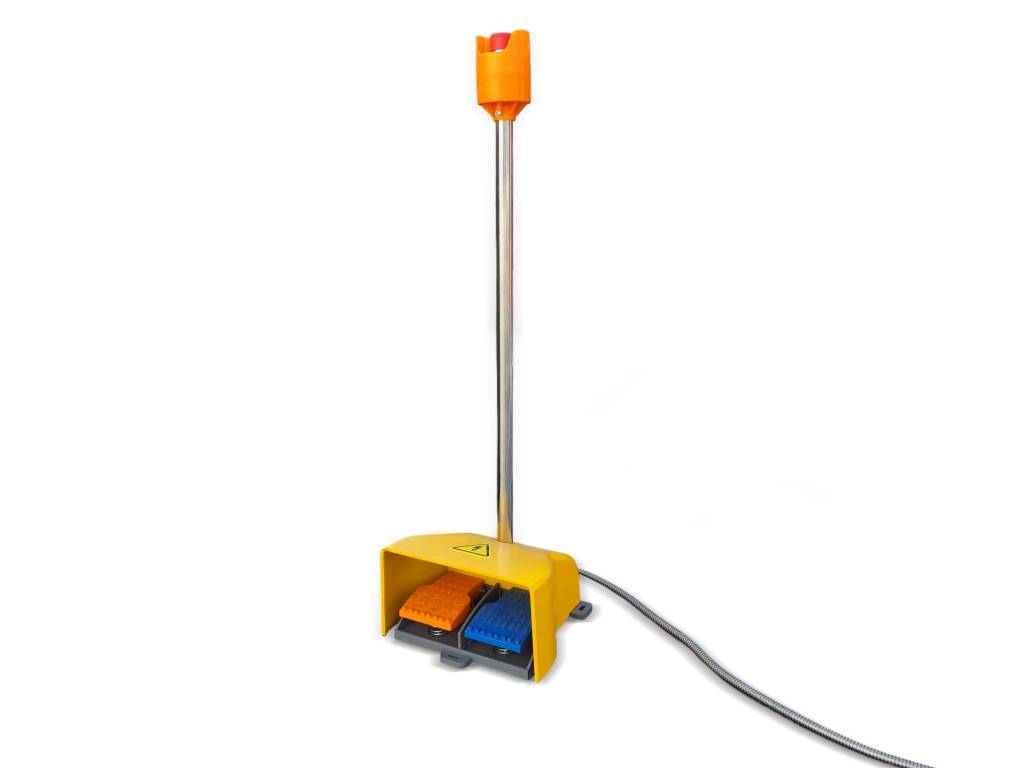

С помощью эргономичной переносной педали осуществляется опускание и поднятие траверсы. В верхней части педали расположена кнопка аварийной остановки.

Стандартная комплектация:

1. Двухосевая система ЧПУ E22 с сенсорным экраном
2. Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
3. Боковое защитное ограждения;
4. Защита задней стенки – световой барьер;
5. Электроавтоматика Schneider;
6. Зубчатый масляный насос;
7. Быстросъёмный инструмент;

Профили, получаемые при использовании листогиба:

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

• Оптимальное сочетание цены и качества
  Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
• Широкий спектр функциональных характеристик
  Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
• Высокая производительность
  Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
• Надежность и износостойкость конструкции
  Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
• Точность и простота настройки на работу с необходимой толщиной листа
  Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
• Простота в использовании
  На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
  Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
• Безопасность
  Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
