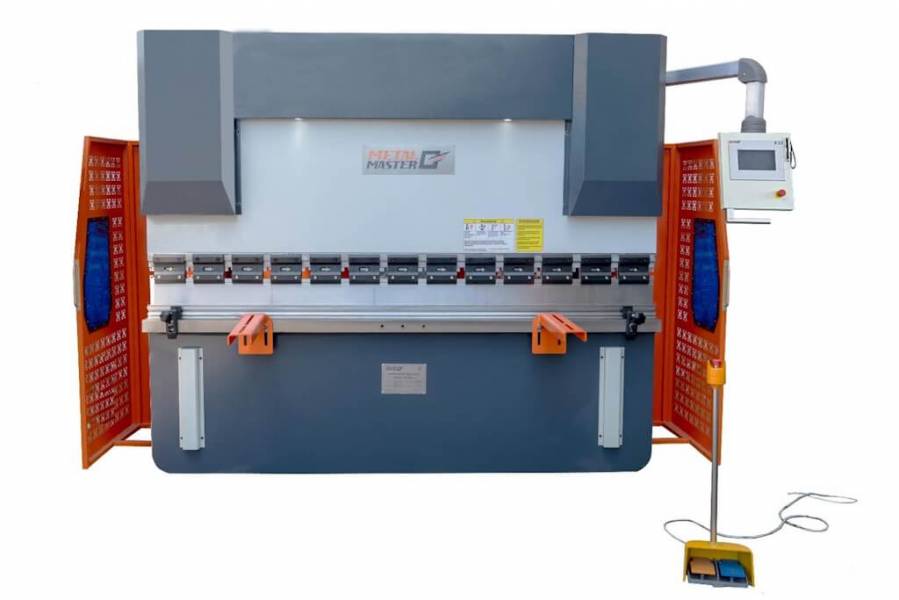

Гидравлический листогибочный пресс METAL MASTER PressMaster 2040 Servo
| Модель | PressMaster 2040Servo |
|---|---|
| Усилие, тонн | 40 |
| Длина рабочего стола, мм | 2000 |
| Расстояние между колоннами, мм | 1600 |
| Глубина зева, мм | 250 |
| Ход пуансона, мм | 100 |
| Расстояние между столом и траверсой, мм | 350 |
| Скорость рабочая/прямого/обратного хода, мм/с | 15/90/70 |
| Ход по оси X (задний стол), мм | 600 |
| Скорость перемещения по оси X, мм/с | 500 |
| Точность хода по оси Х, мм | ±0,01 |
| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
| Количество пальцев заднего упора, шт | 2 |
| Мощность двигателя, кВт | 4 |
| Габаритные размеры (ДхШхВ), мм | 2600×1600×2000 |
| Масса нетто/брутто, кг | 3100/3150 |
Листогибочный пресс Metal Master PressMaster 2040 Servo имеет жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ TP10S с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает сервопривод и высокоточные ШВП с направляющими и датчиком обратной связи.
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА | |
| ЧПУ двухосевой | TP10S с сенсорным экраном |
| Приводы по осям X/Y | Серводвигатель |
| Электроавтоматика | Schneider |
| Двигатель | Siemens |
| Инвертор | Delta |
| Уплотнения | NOK Japan |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 150 |
| 3 | 75 |
| 4 | 55 |
| 5 | 50 |
| 6 | 350 |
| 7 | 160 |
| 8 | 250 |
| 9 | 120 |
Верхний и нижний инструмент
ПуансонМатрица
Панель управления
На панели управления расположен ЧПУ TP10S с сенсорным экраном, ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.
Система ЧПУ TP10S с сенсорным экраном имеет:
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

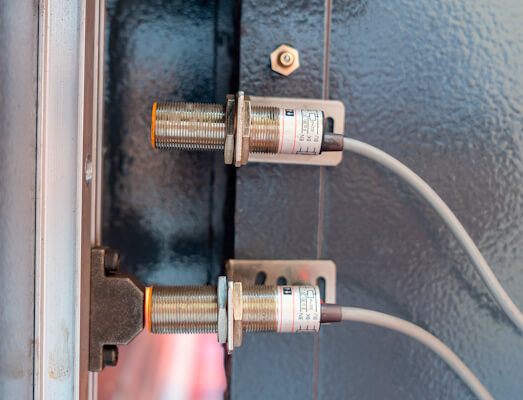

Защита задней стенки с концевым выключателем
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

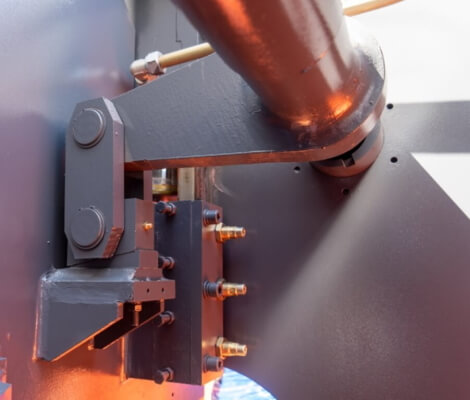

Синхронизация работы цилиндров через торсионный вал.

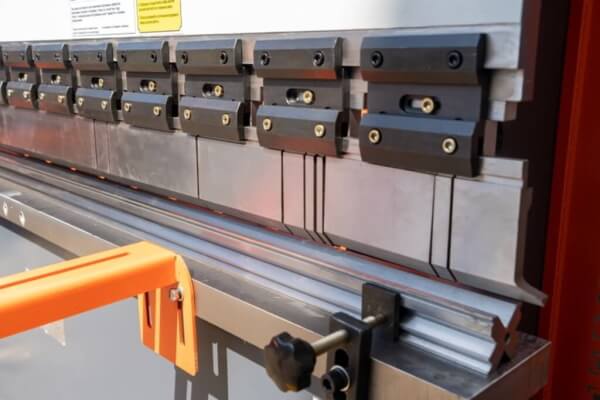

Станок оснащен сегментным верхним инструментом.
Размеры сегментов: 100мм + 500мм + 165мм + 40мм + 50мм + 300мм + 500мм + 200мм + 20мм + 15мм + 10мм + 100мм.

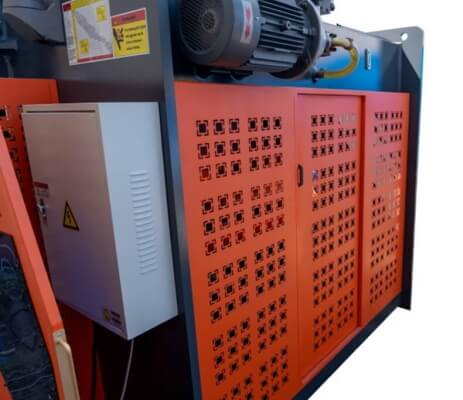

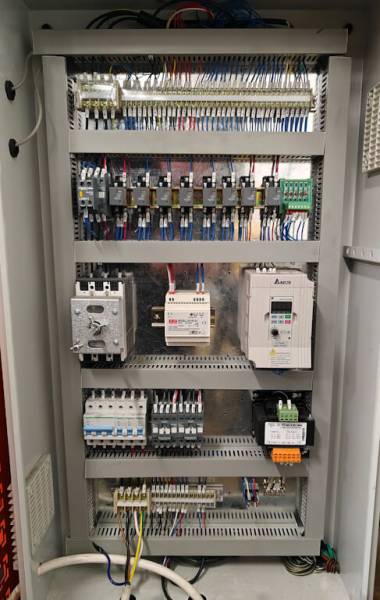

Электро-шкаф
Электро-шкаф служит для размещения электрооборудования станка. В станках серии PressMaster Servo используется электрооборудование компании Schneider Electric.

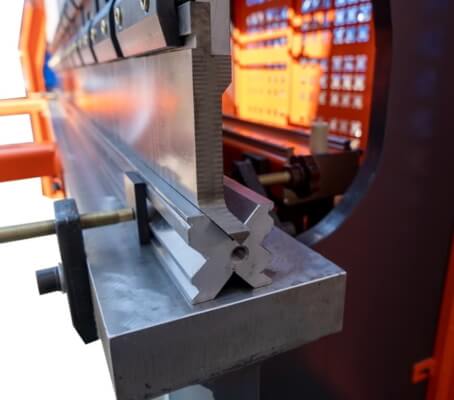

Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица.

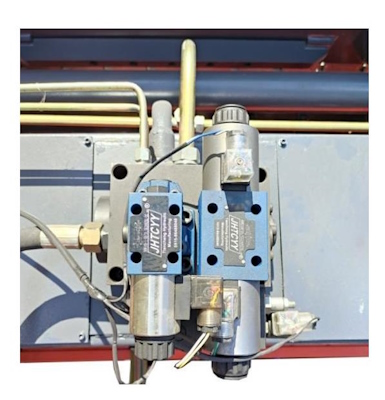

Гидравлическая система
Гидравлическая система бренда Rexroth расположена на верхней части станка.

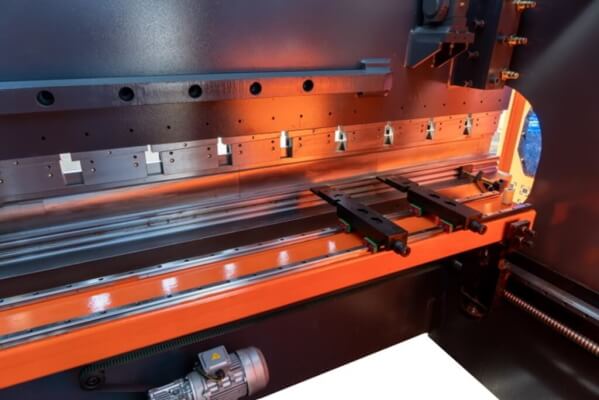

Задний упор с сервоприводом и линейными направляющими
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

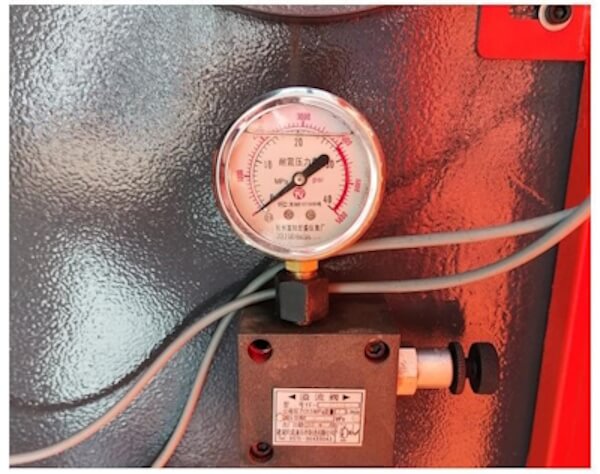

Манометр и регулятор усилия пресса
Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

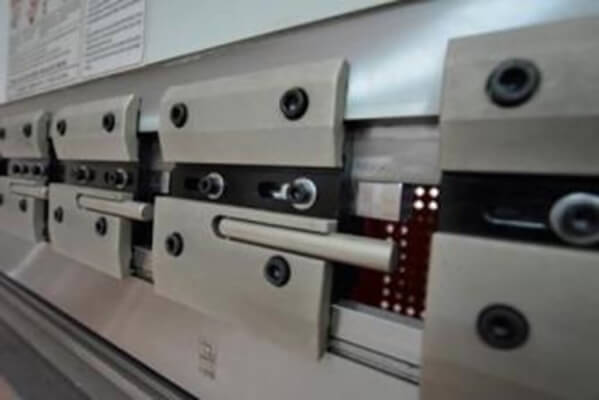

Быстросъёмный инструмент
Быстросъемный инструмент в разы ускоряет процесс смены инструмента.
Дополнительные опции:

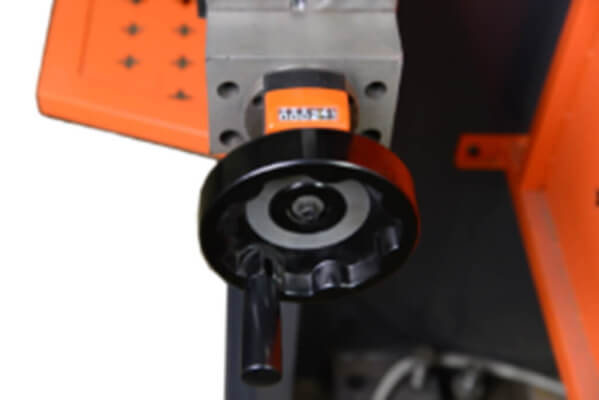

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Стандартная комплектация:
Профили, получаемые при использовании листогиба:
Особенности гидравлического вертикального гибочного пресса METAL MASTER PRESSMASTER 2040 SERVO
Мы вышлем Вам инструкцию!
Яша
Яша
Возможна ли доставка в Оренбург?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Наши менеджеры с удовольствием ответят на все ваши вопросы по оплате и доставке, тел. 8 (800) 775-78-34
Алиса
Алиса
Какая точность хода у заднего стода?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Точность хода заднего стола по оси X составляет ±0,1 мм.
