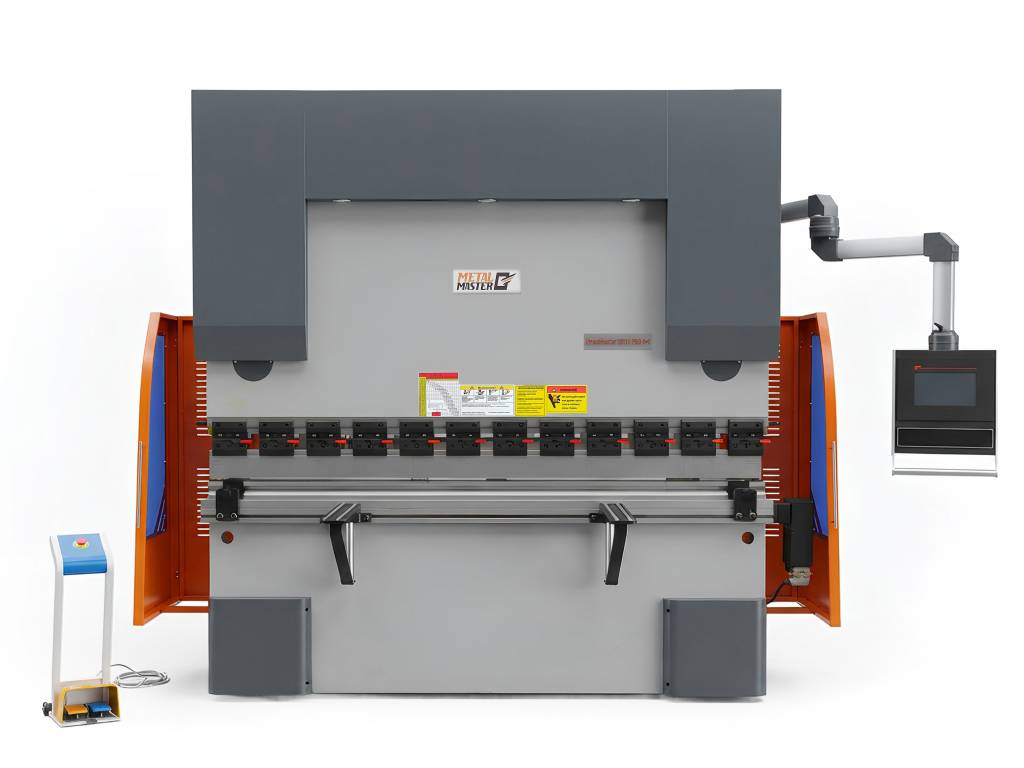

Пресс гибочный гидравлический METAL MASTER PressMaster 32135 PRO 4+1

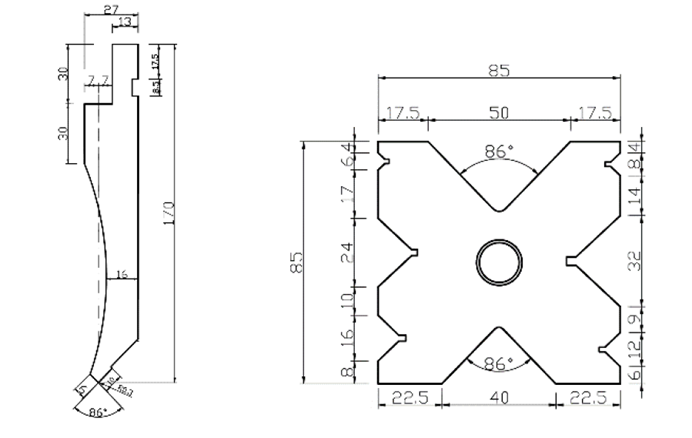

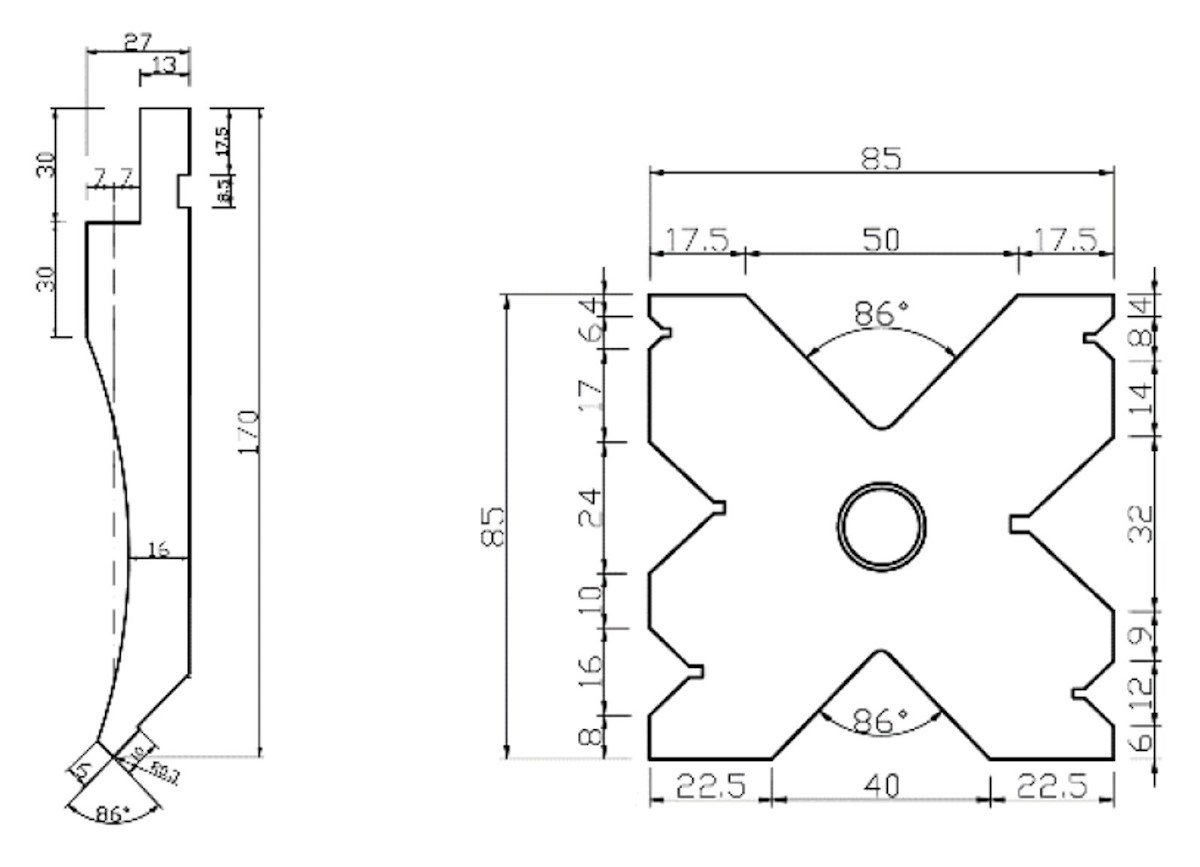

  Пуансон

                       Матрица

Панель управления

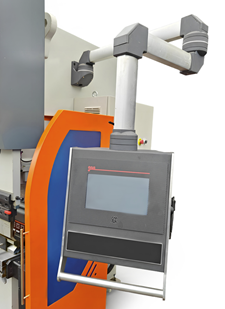

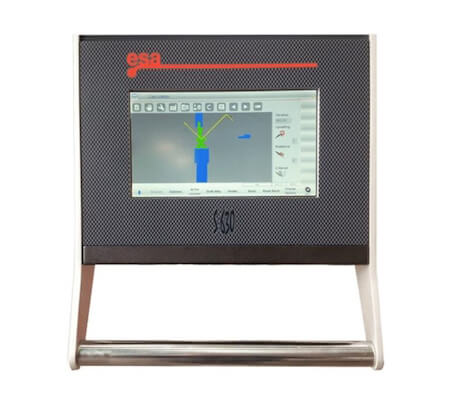

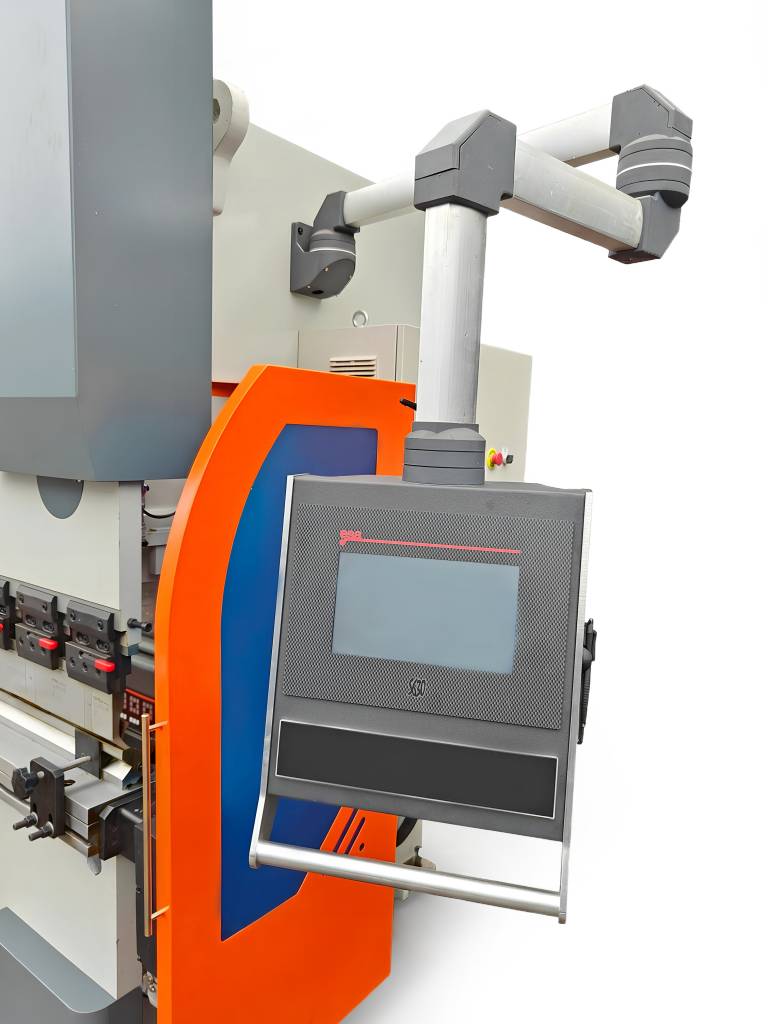

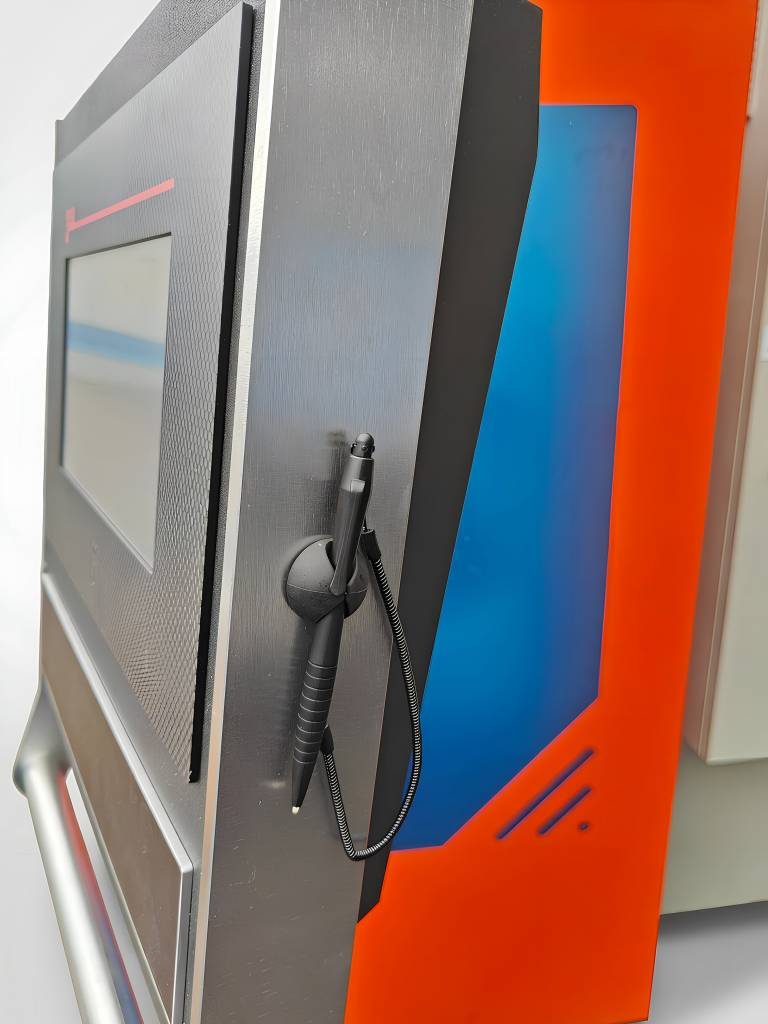

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположено ЧПУ ESA S630 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям.

Система ЧПУ ESA S630 с сенсорным экраном имеет:

• Программирование угла гиба в градусах;
• 10-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация;
• Управление осями с точностью 0,1 мм;
• Библиотека инструментальной оснастки;
• Возможность корректировки угла гибки;
• Работа в метрической и дюймовой системах.
• Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

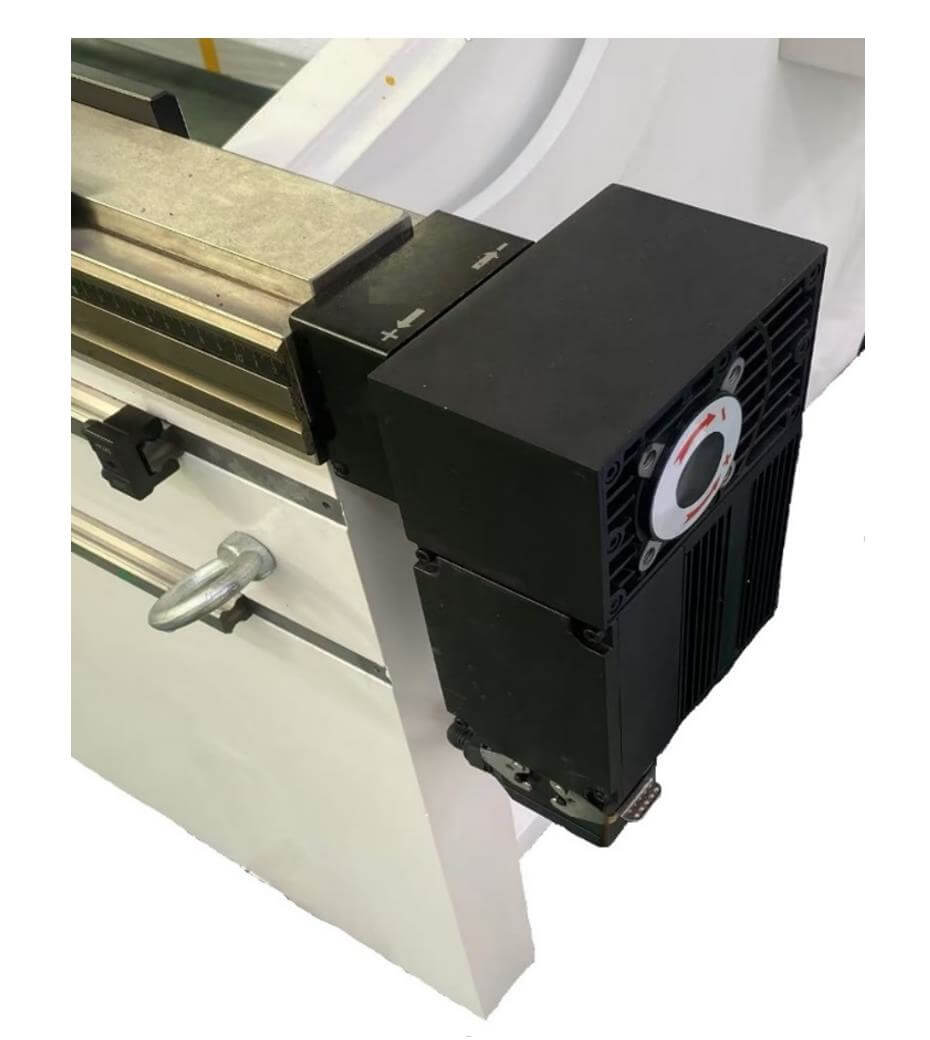

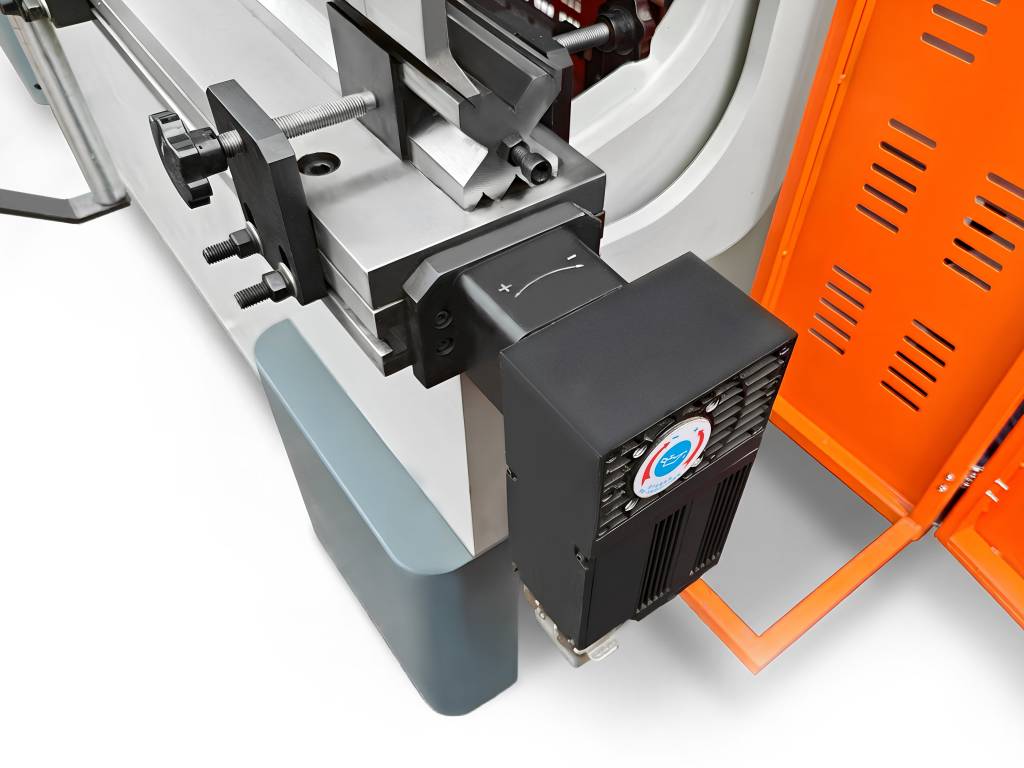

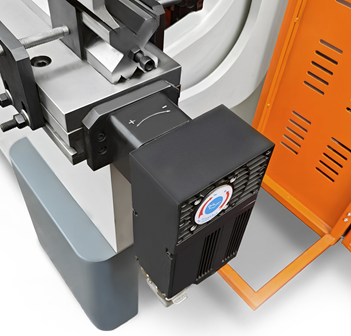

Моторизированное бомбирование – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.

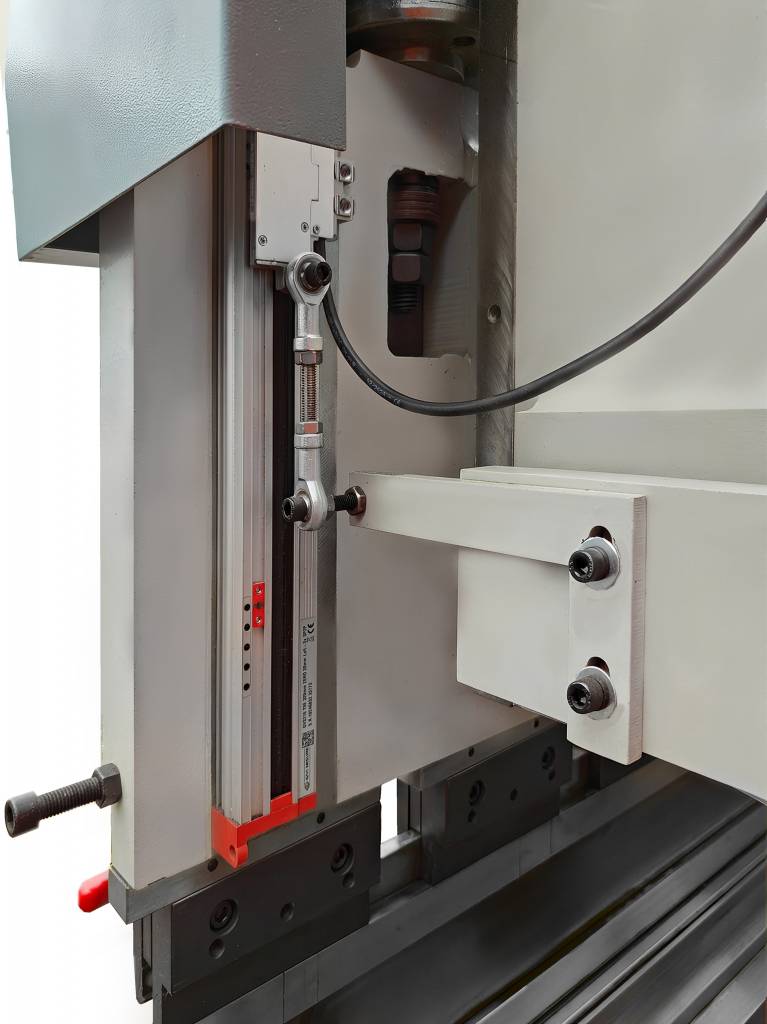

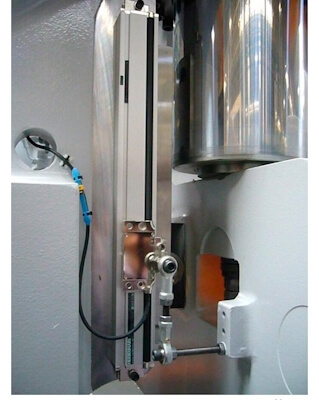

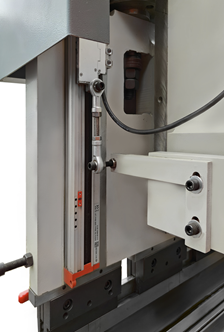

Высокоточные оптические линейки от итальянского бренда GIVI обеспечивают точную синхронизацию осей Y1 и Y2.

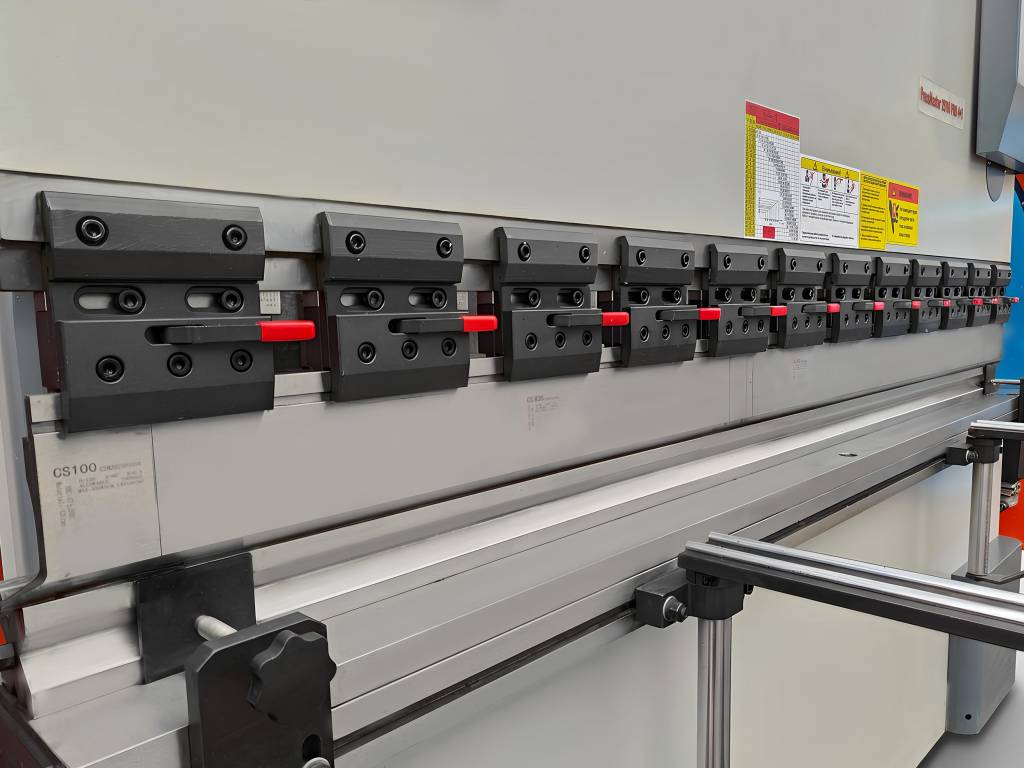

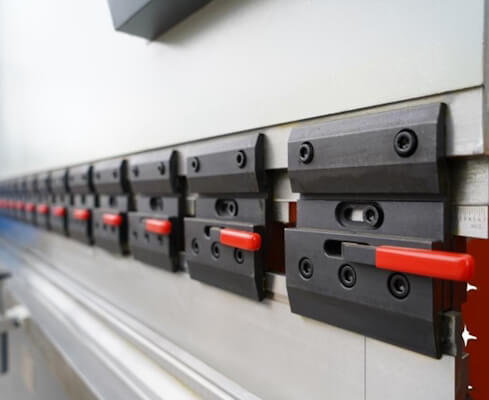

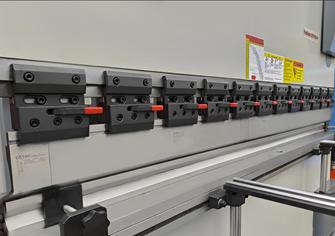

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

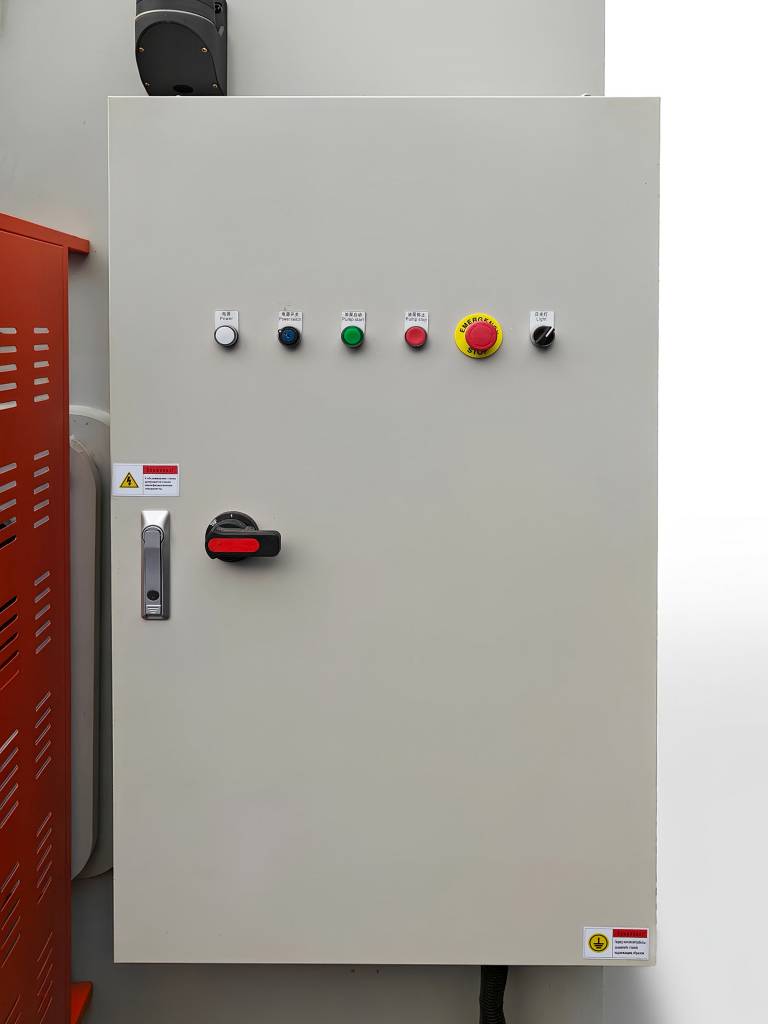

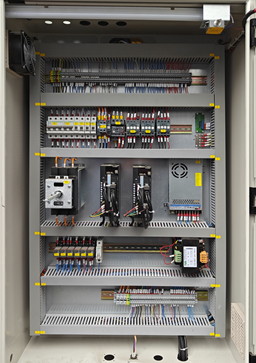

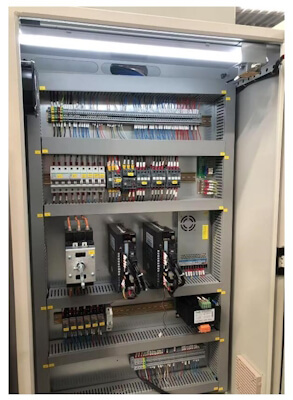

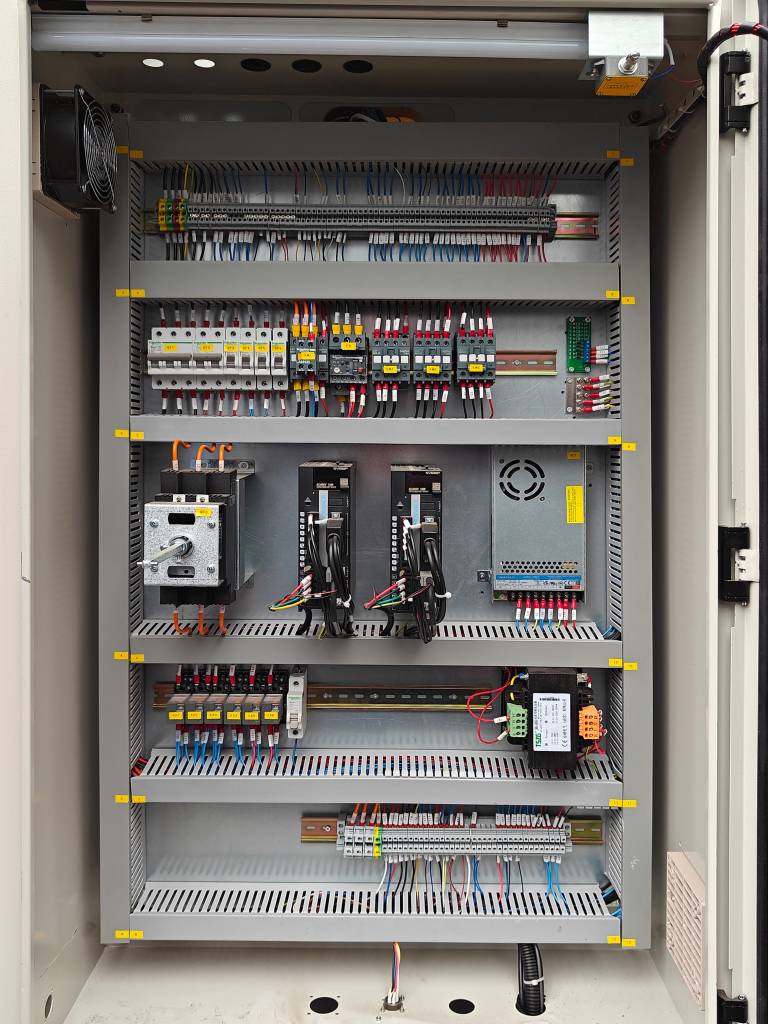

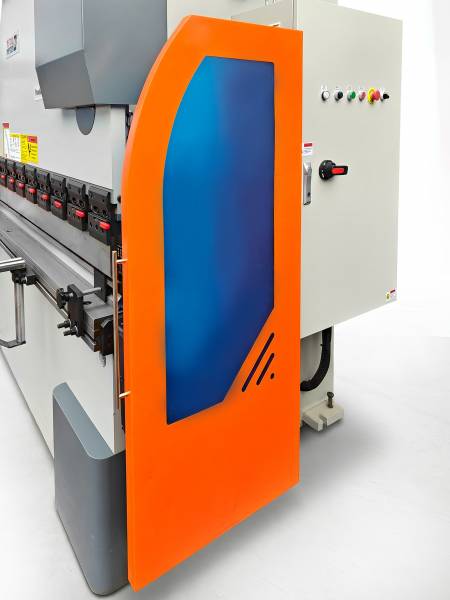

Электро-шкаф служит для безопасного размещения электрокомпонентов станка. В листогибочных прессах серии PressMaster PRO 4+1 используются электрокомпоненты компании Schneider Electric.

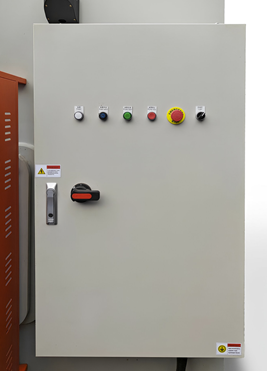

На самом шкафу расположены индикатор включения, аварийные индикаторы, которые предупреждают об ошибке в работе гидравлической станции, тумблер включения и выключения подсветки, и общий рубильник вкл/выкл подачи электропитания.

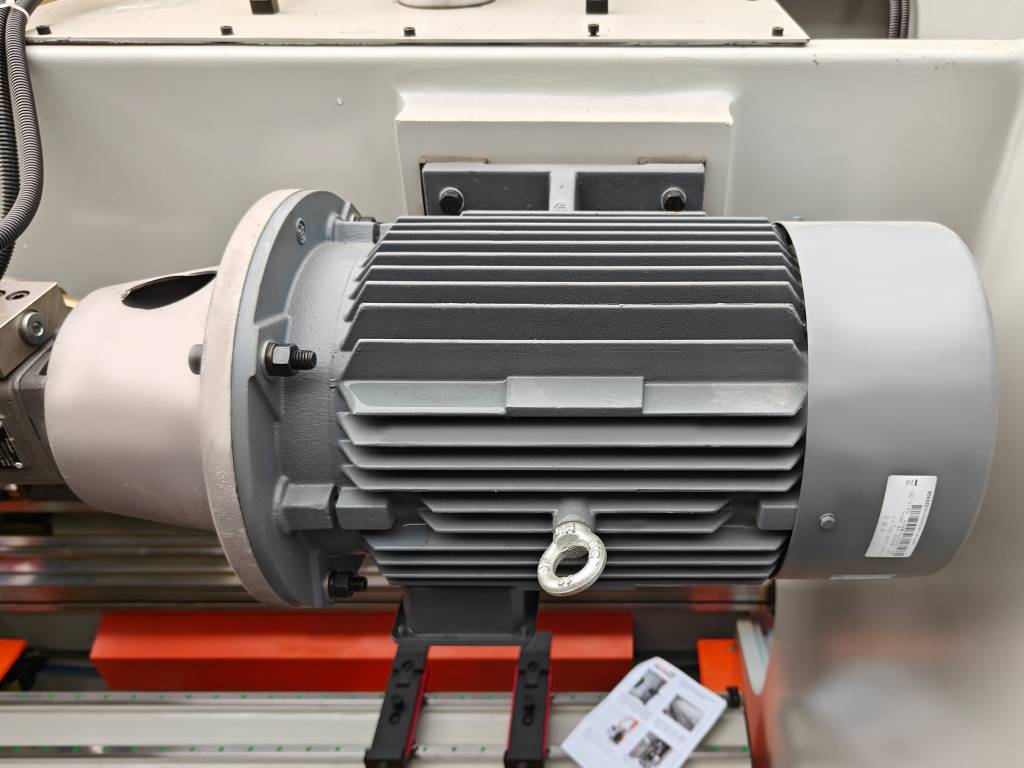

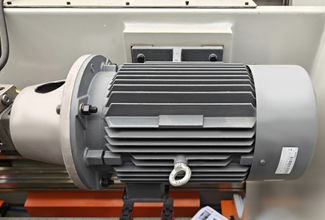

Станок оснащен мощным и надежным двигателем от европейского бренда Siemens мощностью 11 кВт.

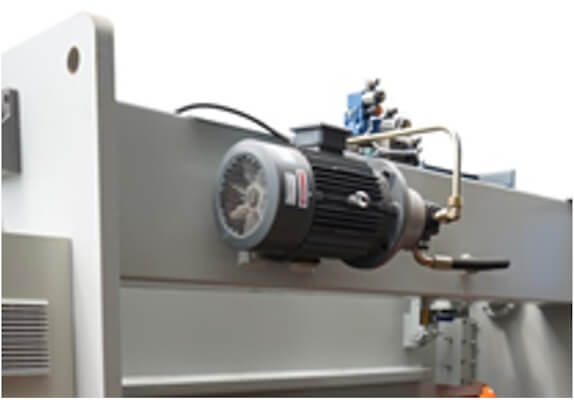

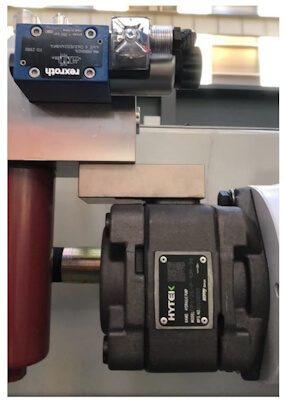

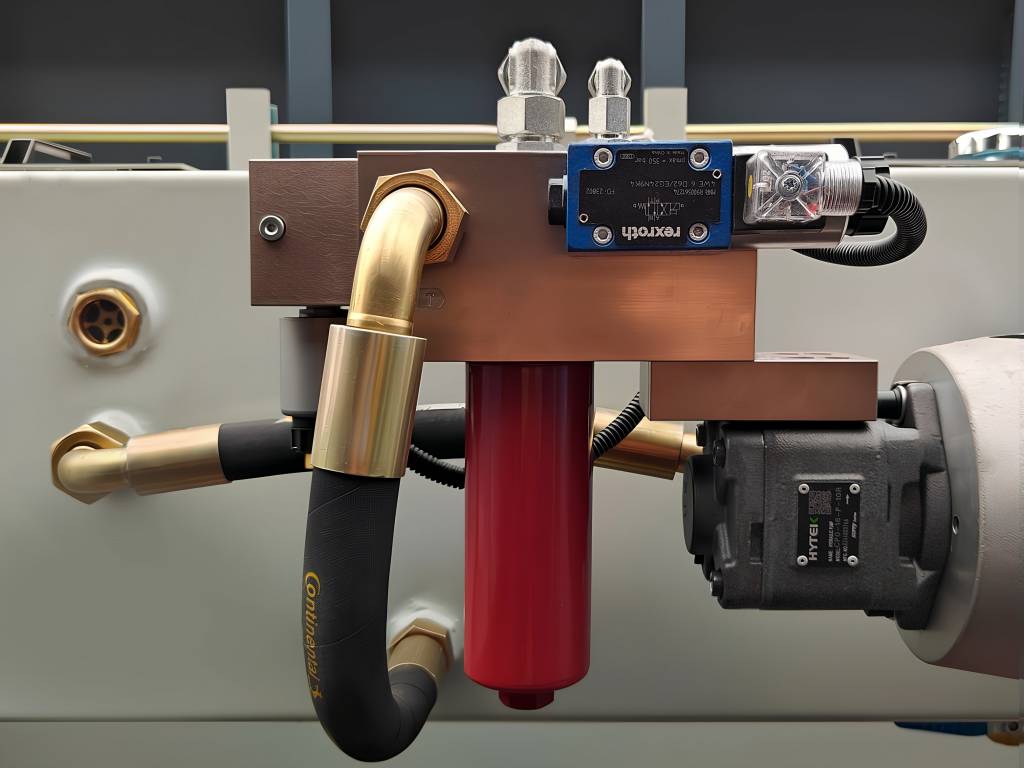

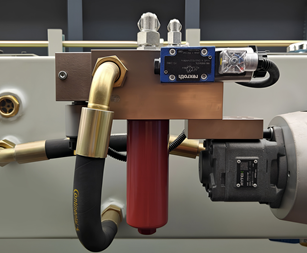

Гидравлическая система от немецкого бренда Rexroth расположена на верхней части станка. Также на прессах серии PressMaster PRO 4+1 установлен гидравлический насос бренда SUNNY, который обеспечивает надежную работу гидравлической системы за счет высоких эксплуатационных показателей.

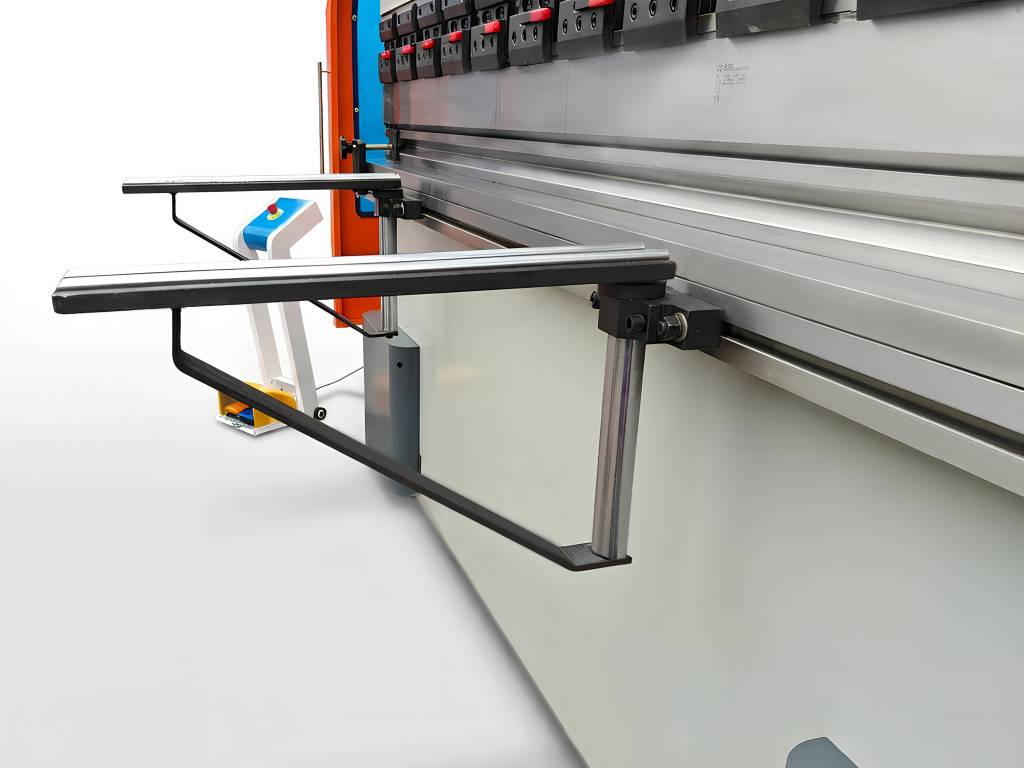

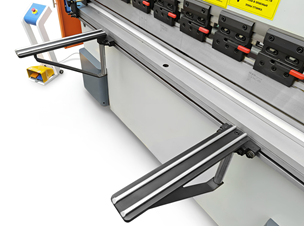

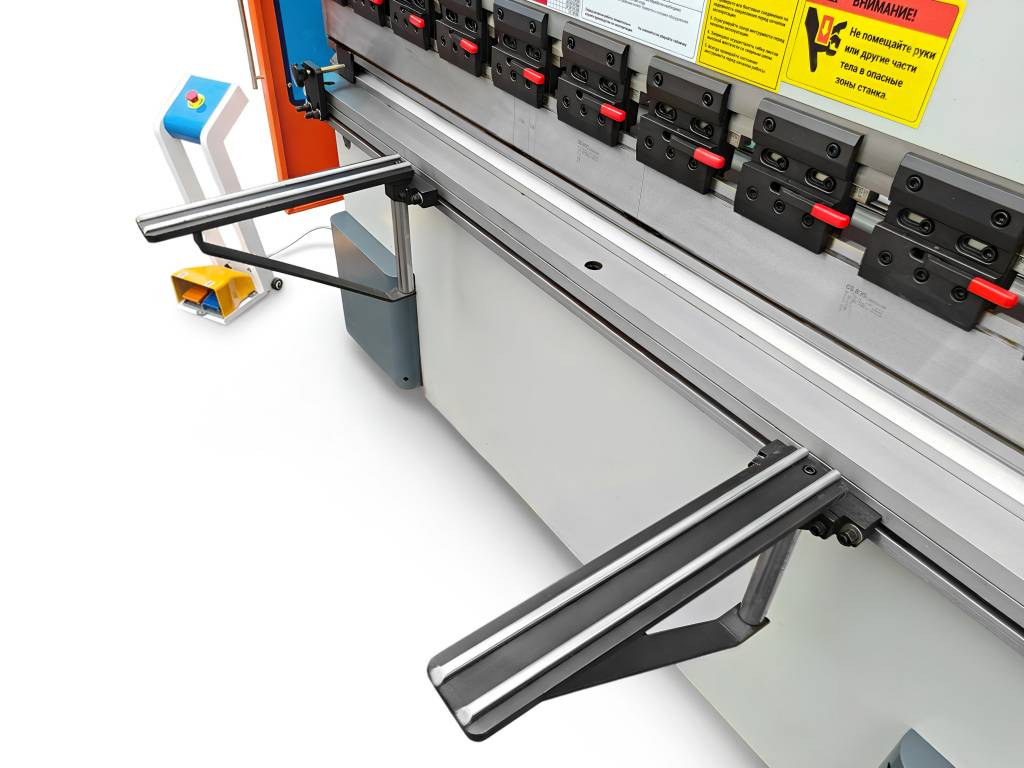

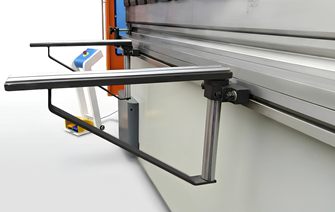

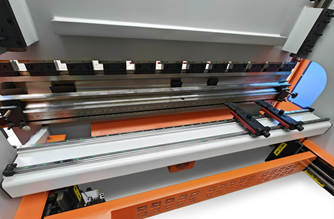

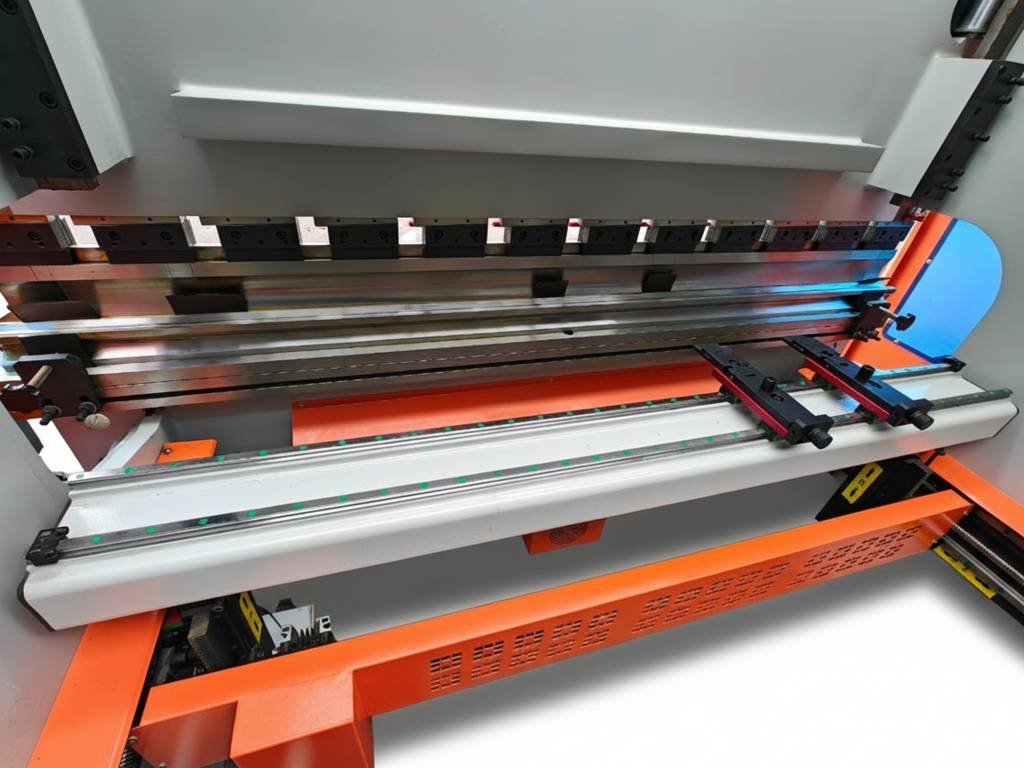

Пресс PressMaster 32135 PRO 4+1 оснащен передней поддержкой листа, перемещение которой по горизонтали осуществляется по линейным направляющим.

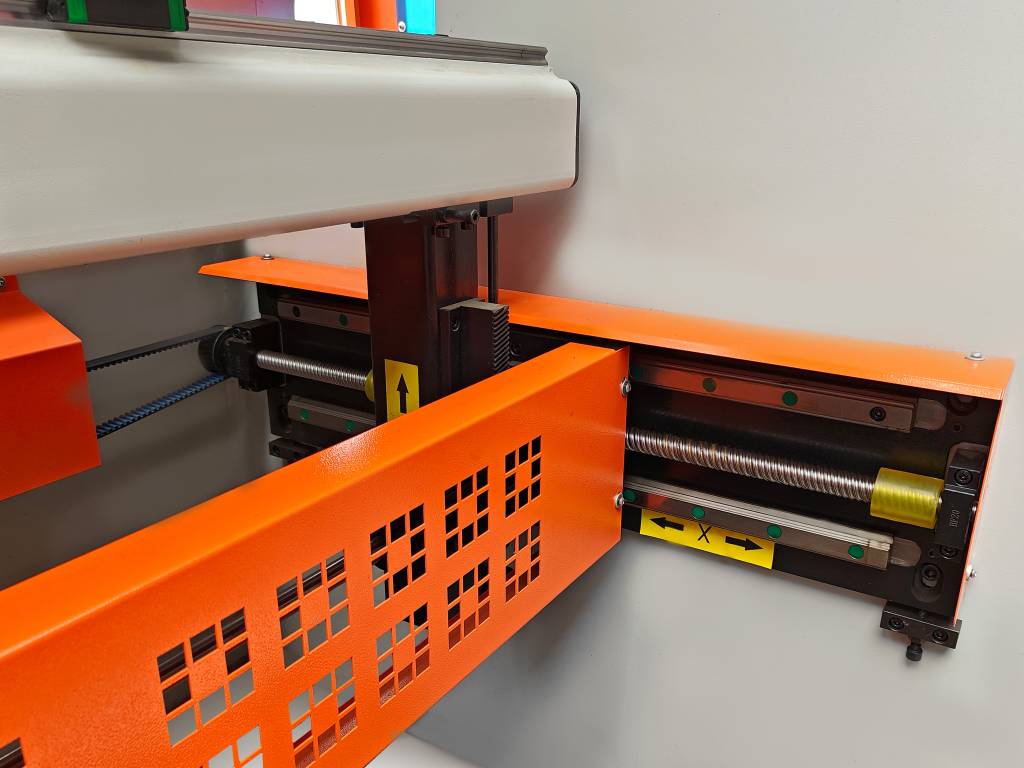

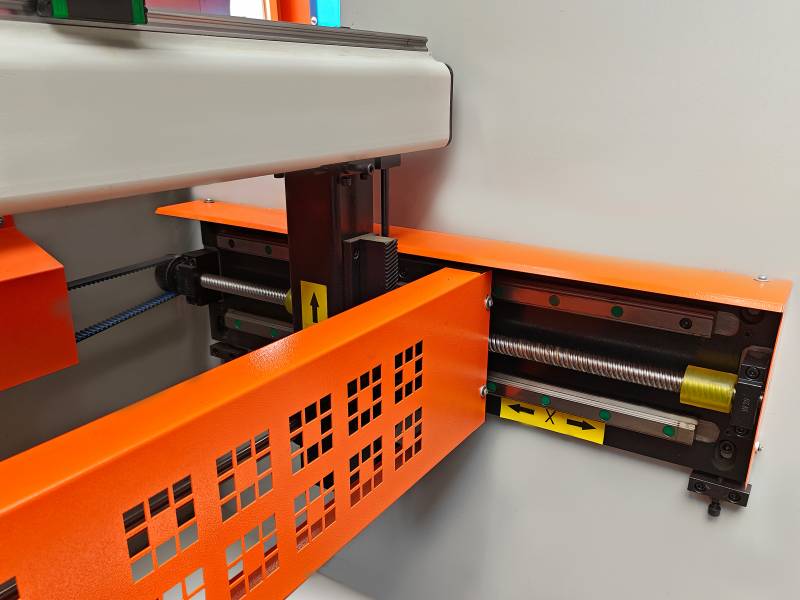

Перемещение портала осуществляется по линейным направляющим с помощью ШВП.

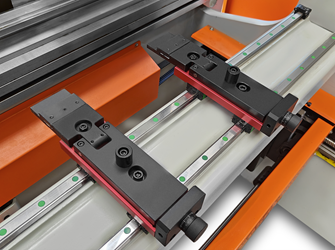

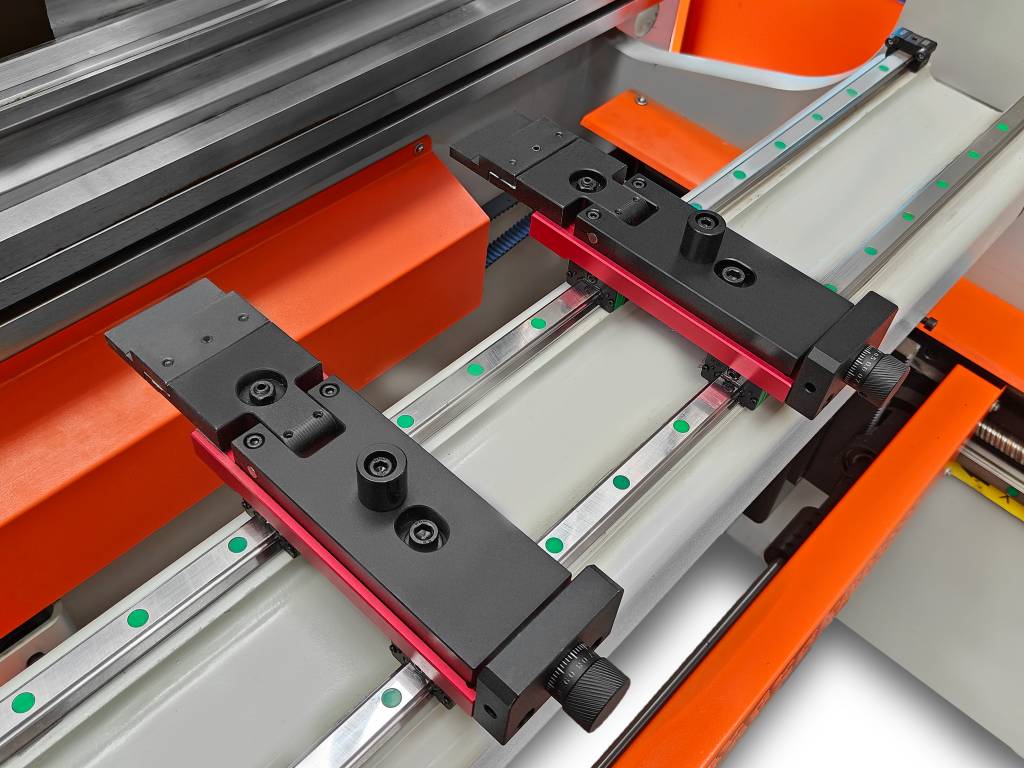

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Задние упоры поддерживают работу по осям X и R.

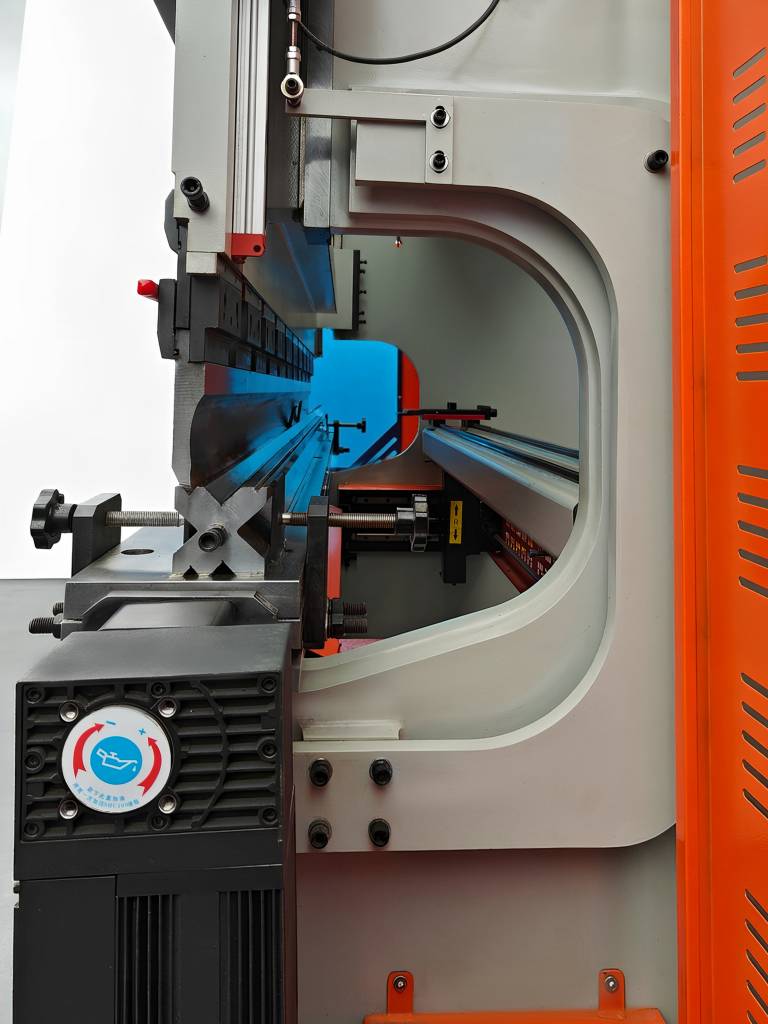

Важной отличительной особенностью листогибочного пресса PressMaster 32135 PRO 4+1 являются увеличенные значения глубины зева и хода траверсы, позволяющие пользователю изготавливать максимально сложные детали.

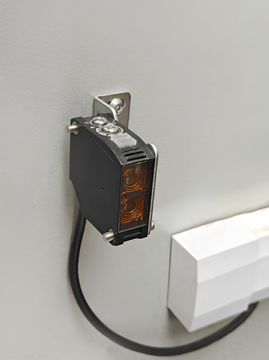

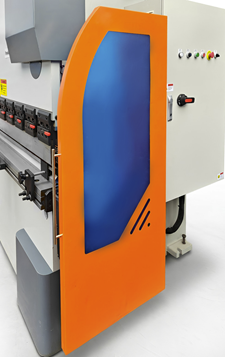

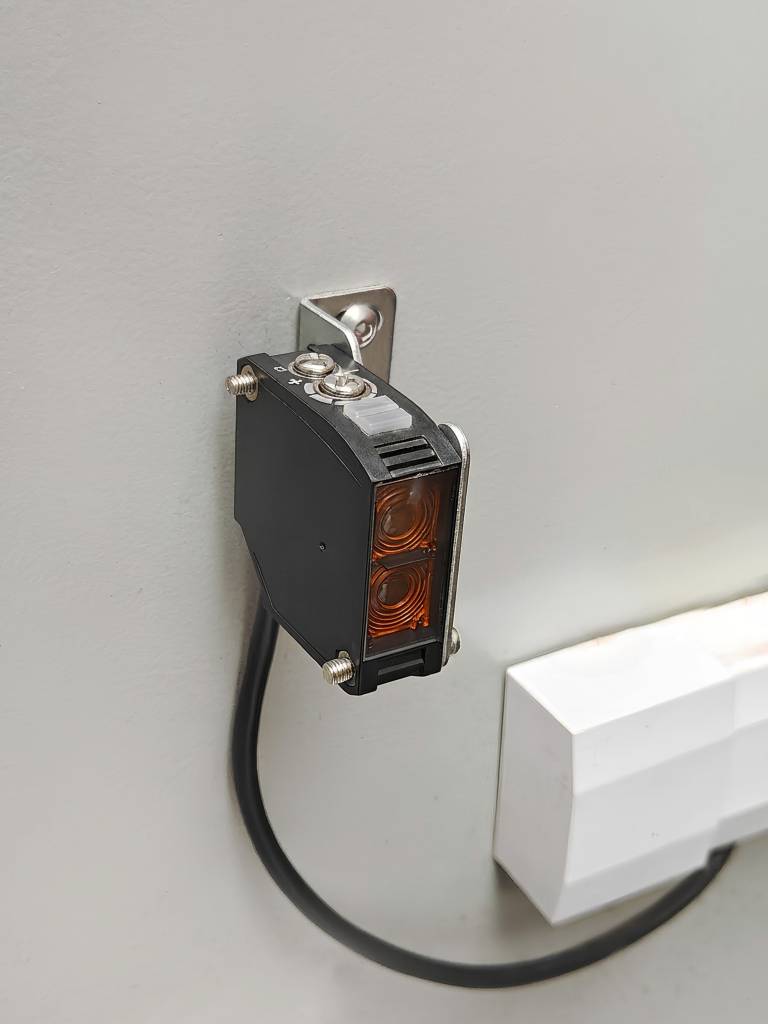

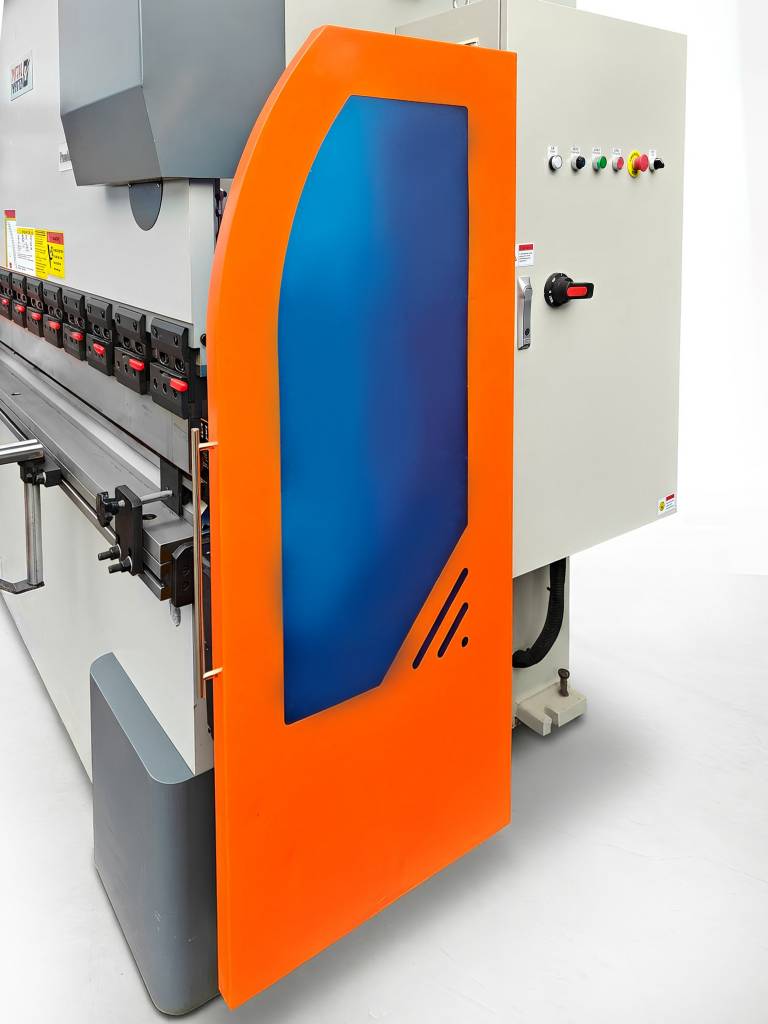

Пресс оснащен защитными боковыми ограждениями, а с тыльной стороны станка располагается световой барьер для защиты от несанкционированного доступа людей в рабочую зону.

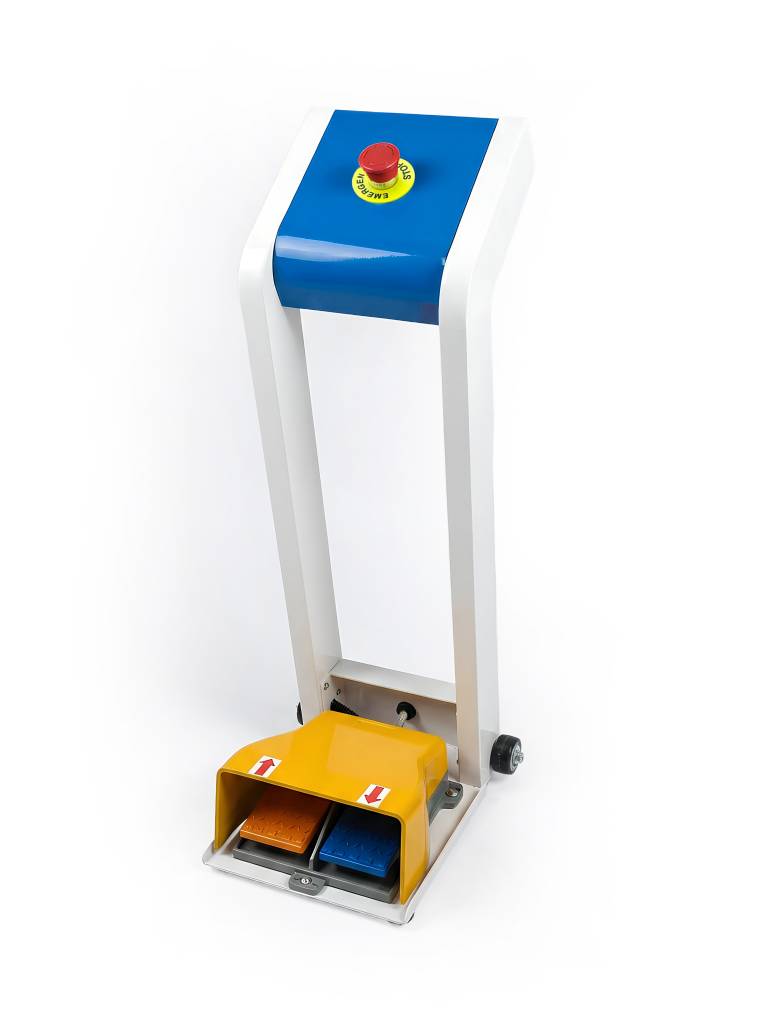

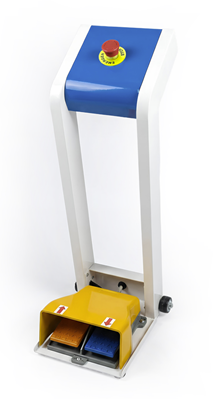

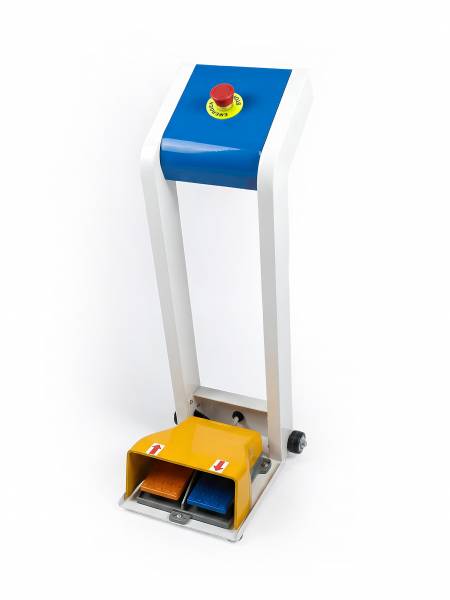

С помощью эргономичной переносной педали осуществляется опускание и поднятие траверсы. В верхней части педали расположена кнопка аварийной остановки.
