Набор быстросменных держателей инструмента Metal Master 150-300 мм на 40 позиций (5 шт.)
Описание станка Набор быстросменных держателей инструмента Metal Master 150-300 мм на 40 позиций (5 шт.)

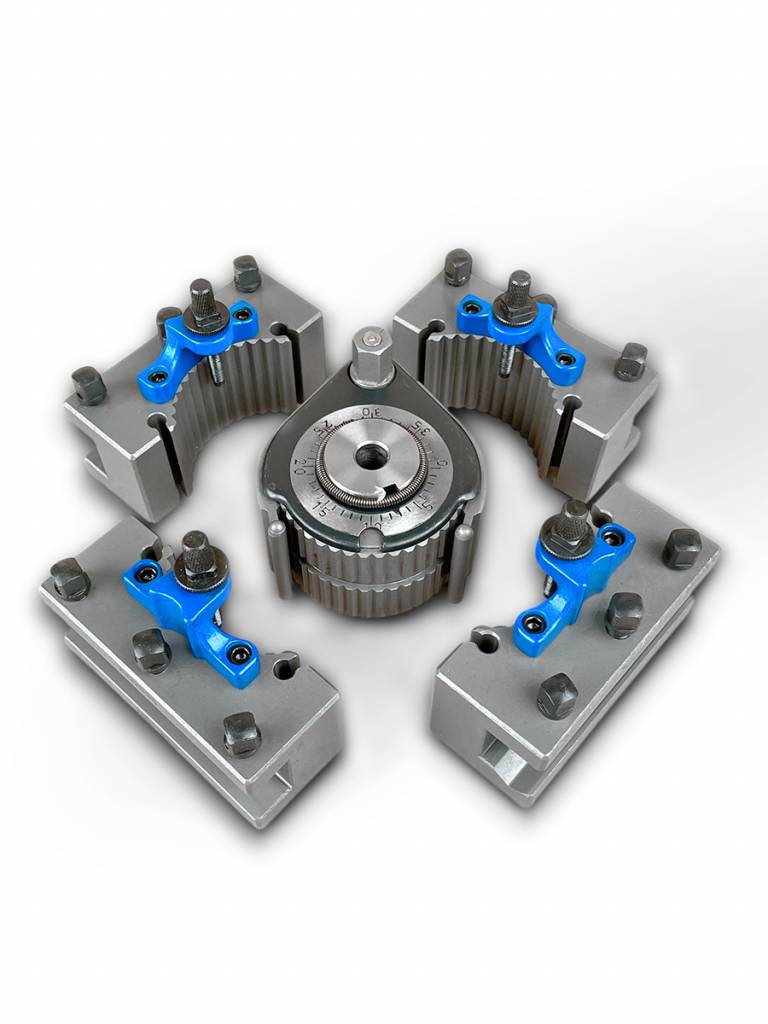

Набор быстросменных резцедержателей Metal Master 150-300 мм на 40 позиций (5шт.) предназначен для фиксации на токарном станке широкого спектра инструмента с сечением державки 20 мм.
Система обеспечивает точность повторения 0,01 мм при 40 возможных угловых положениях держателя инструмента. Резцедержатель отшлифован с высокой точностью. Блокировка и ослабление держателя инструмента выполняется простым эксцентриковым зажимом. Регулировка высоты резца контролируется винтом с накатанной головкой, без необходимости использования уплотнительных пластин или прокладок.
Использование быстросменных резцедержателей Metal Master оптимизирует токарную обработку, сокращает время переналадки, повышает точность и снижает нагрузку на оператора. Это особенно актуально в серийном производстве и при работе на станках с ЧПУ.
Корпус резцедержателя на 40 позиций 540-100 (А1): 1шт.
- Резцедержатель
- Градуированный диск
- Указатель
- Рукоятка
- Резцедержатель
- Регулировочная гайка
- Регулировочный винт
Технические характеристики
.jpg)
| Модель | Диаметр обточки, мм | H мин., мм | H макс., мм | y, мм | h, мм | М, мм | L, мм | N, мм | Ød, мм | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D16 | D20 | D16 | D20 | D16 | D20 | |||||||
| A1 | 150-300 | 24,5 | 29,5 | 36,5 | 40,5 | 9,5 | 16 | 20 | 104 | 55 | 52 | 20 |
.jpg)
| Модель | ØD | L2 | L1 | l | ØA | ØB | ØC | α |
|---|---|---|---|---|---|---|---|---|
| A1 | 12 | 12 | 45 | 55,3 | 5,6 | 6,8 | 42 | 18° |
Резцедержатель "D" 540-115 (A1D20x90/AD2090): 3шт.
.jpg)
h – 20 мм
L – 90 мм
Резцедержатель расточной "B" 540-122 (A1B20x90/AB2090): 1шт.
.jpg)
h – 20 мм
L – 90 мм
Комплектность
В комплект набора входят:
- Корпус резцедержателя на 40 позиций (А1) - 1 шт.
- Резцедержатель "D" 540-115 (A1D20x90/AD2090) - 3шт.
- Резцедержатель расточной "B" 540-122 (A1B20x90/AB2090) - 1 шт.
- Ключ для резцедержателя.
- Техпаспорт.
