Основание поворотное для тисков Metal Master ТCПМ 125
| Модель | A, мм | В, мм | C, мм | D, мм | Масса нетто/брутто, кг | Подходящие тиски |
|---|---|---|---|---|---|---|
| ТСПМ 125 | 226 | 23 | 47 | 95 | 7/8 | ТСПМ 125/150 |
Описание станка Основание поворотное для тисков Metal Master ТCПМ 125
Назначение
Основание поворотное Metal Master предназначено для установки неповоротных станочных прецизионных тисков Metal Master ТСПМ 125, тем самым делая их поворотными. В нижней части основания имеется паз с местами для крепления установочных шпонок. Также для крепления основания можно использовать сквозные отверстия и пазы в корпусе.
Основные технические характеристики

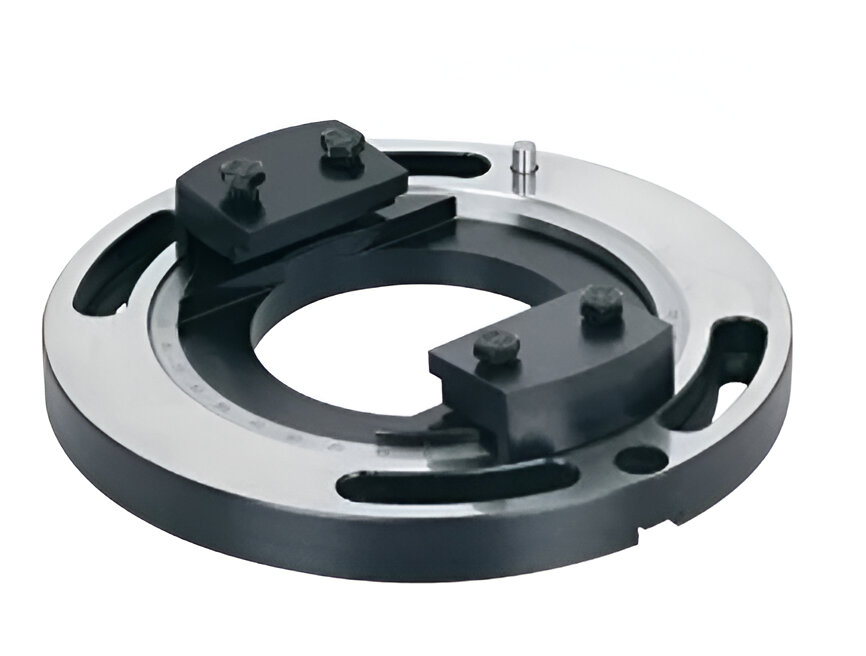

Рисунок 1 – Основание поворотное для тисков ТСПМ 125
Принцип работы
Тиски крепятся к основанию двумя прижимами, которые позволяют располагать и закреплять сами тиски в любом удобном допустимом положении. На основании имеется шкала ±90°. Ограничительный штифт позволяет поворачиваться тискам на угол 120°. При необходимости данный штифт можно извлечь и получить возможность вращать тиски на 360°.
Комплектность
В стандартную комплектацию входят:
- Основание поворотное в сборе;
- Технический паспорт.
