Основание поворотное для тисков Metal Master ТCПМ 175
| Модель | A, мм | В, мм | C, мм | D, мм | Масса нетто/брутто, кг | Подходящие тиски |
|---|---|---|---|---|---|---|
| ТСПМ 175 | 320 | 28 | 58 | 145 | 14/15 | ТСПМ 175/200 ТСПМ 175/300 ТСПМ 175/400 |
Описание
Назначение
Основание поворотное Metal Master предназначено для установки неповоротных станочных прецизионных тисков Metal Master ТСПМ 175, тем самым делая их поворотными. В нижней части основания имеется паз с местами для крепления установочных шпонок. Также для крепления основания можно использовать сквозные отверстия и пазы в корпусе.
Основные технические характеристики

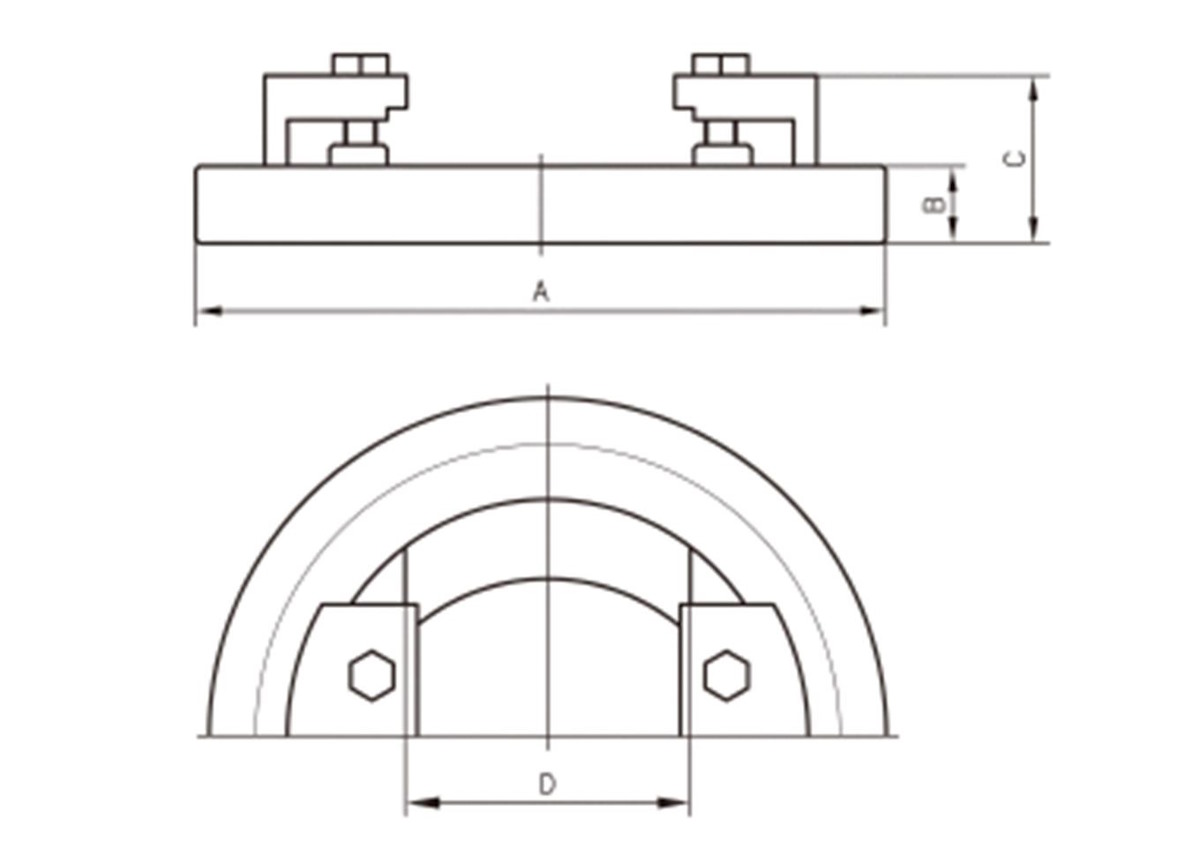

Рисунок 1 – Основание поворотное для тисков ТСПМ 175
Принцип работы

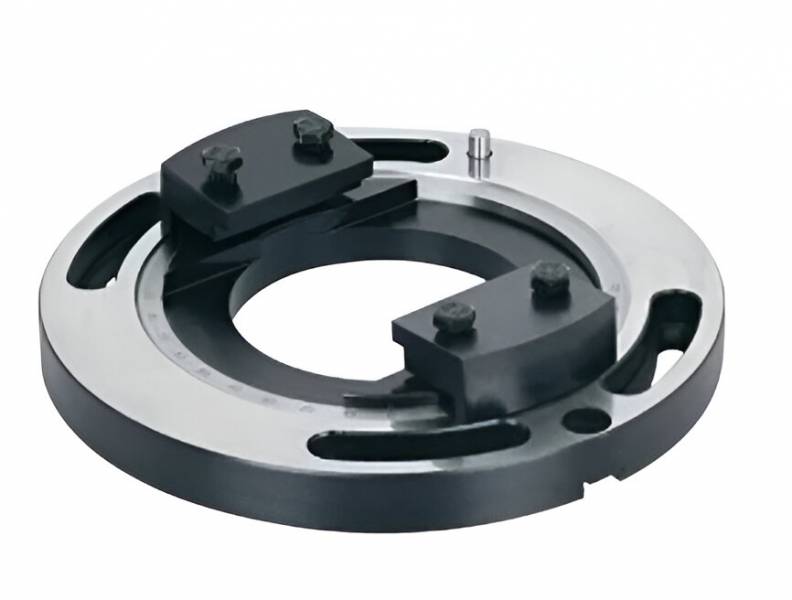

Тиски крепятся к основанию двумя прижимами, которые позволяют располагать и закреплять сами тиски в любом удобном допустимом положении. На основании имеется шкала ±90°. Ограничительный штифт позволяет поворачиваться тискам на угол 120°. При необходимости данный штифт можно извлечь и получить возможность вращать тиски на 360°.
Комплектность
В стандартную комплектацию входят:
- Основание поворотное в сборе;
- Технический паспорт.
