Основание поворотное для тисков Metal Master ТCПМ 200
47 509
₽
Скидка
19 004
₽
Скидка 19 004 ₽
28 505 ₽
47 509
₽
| Модель | A, мм | В, мм | C, мм | D, мм | Масса нетто/брутто, кг | Подходящие тиски |
|---|---|---|---|---|---|---|
| ТСПМ 200 | 370 | 34 | 74 | 170 | 16/17 | ТСПМ 200/200 ТСПМ 200/300 ТСПМ 200/400 |
Назначение
Основание поворотное Metal Master предназначено для установки неповоротных станочных прецизионных тисков Metal Master ТСПМ 200, тем самым делая их поворотными. В нижней части основания имеется паз с местами для крепления установочных шпонок. Также для крепления основания можно использовать сквозные отверстия и пазы в корпусе.
Основные технические характеристики

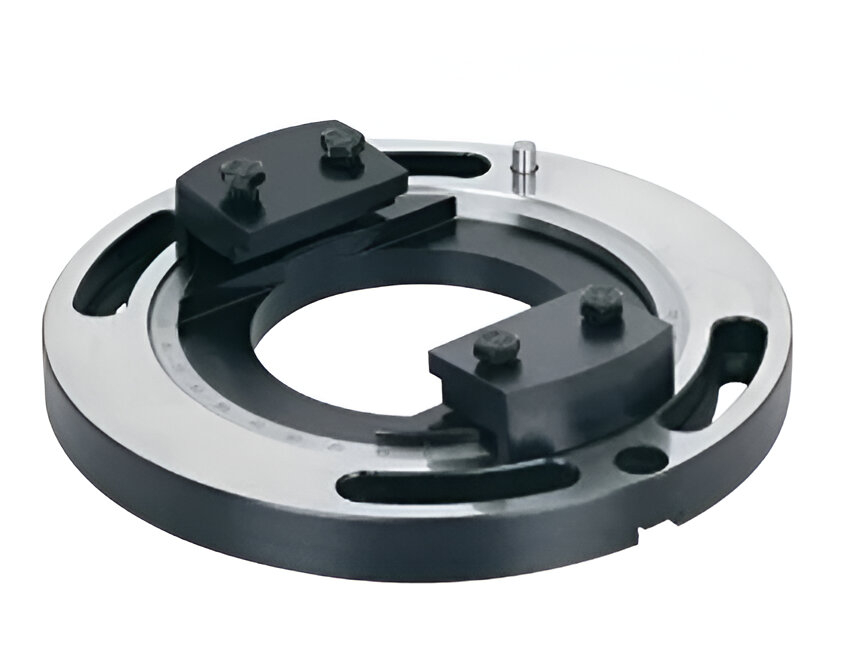

Рисунок 1 – Основание поворотное для тисков ТСПМ 200
Принцип работы
Тиски крепятся к основанию двумя прижимами, которые позволяют располагать и закреплять сами тиски в любом удобном допустимом положении. На основании имеется шкала ±90°. Ограничительный штифт позволяет поворачиваться тискам на угол 120°. При необходимости данный штифт можно извлечь и получить возможность вращать тиски на 360°.
Комплектность
В стандартную комплектацию входят:
