Станок токарно-винторезный ZH 51200 DRO RFS
| Модель | ZH 51200 DRO RFS |
|---|---|
| Макс. диаметр над станиной, мм | 500 |
| Макс. диаметр над поперечными салазками, мм | 300 |
| Макс. диаметр над выемкой в станине, мм | 710 |
| Расстояние между центрами, мм | 2000 |
| Ширина станины, мм | 405 |
| Диаметр отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 90-(1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб | 0.5~224 мм /48 |
| Диапазон нарезаемых дюймовых резьб | 72~1/8T.P.L/46 |
| Диапазон нарезаемых модульных резьб | 0.5~112/42 MP |
| Диапазон нарезаемых питчевых резьб | 56~1/4 D.P/45 |
| Диапазон продольной подачи, мм | 0,028-6,43 |
| Диапазон поперечной подачи, мм | 0,012-2,73 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Поперечный ход задней бабки | ±15mm |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 360 |
| Максимальная сечение резца, мм | 25х25 |
| Мощность двигателя, кВт | 7.5 |
Габариты, мм | 3650х1100х1800 |
Габариты упаковки, мм | 3700х1150х2200 |
| Масса нетто/брутто, кг | 2800/3450 |
3700х1150х2200 |

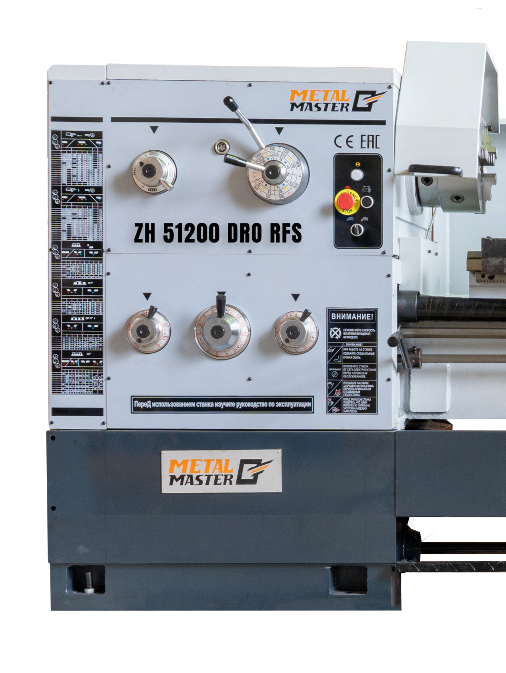

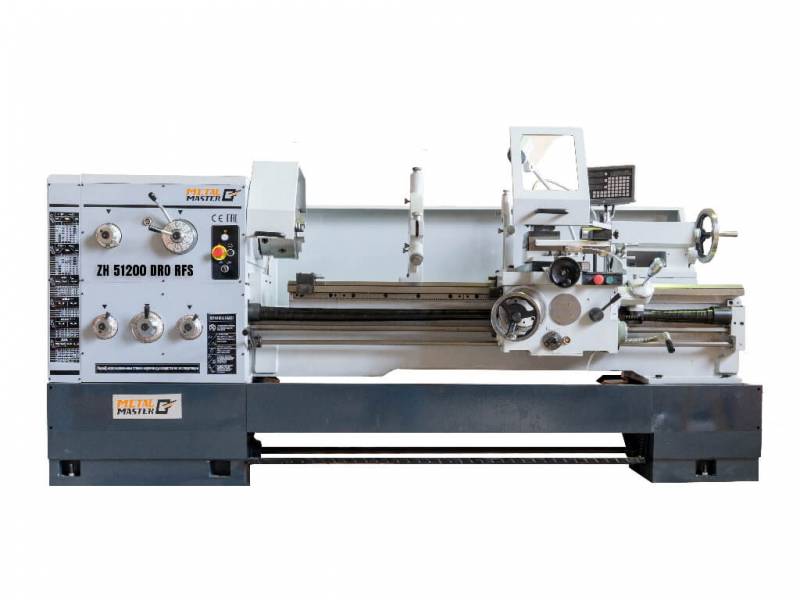

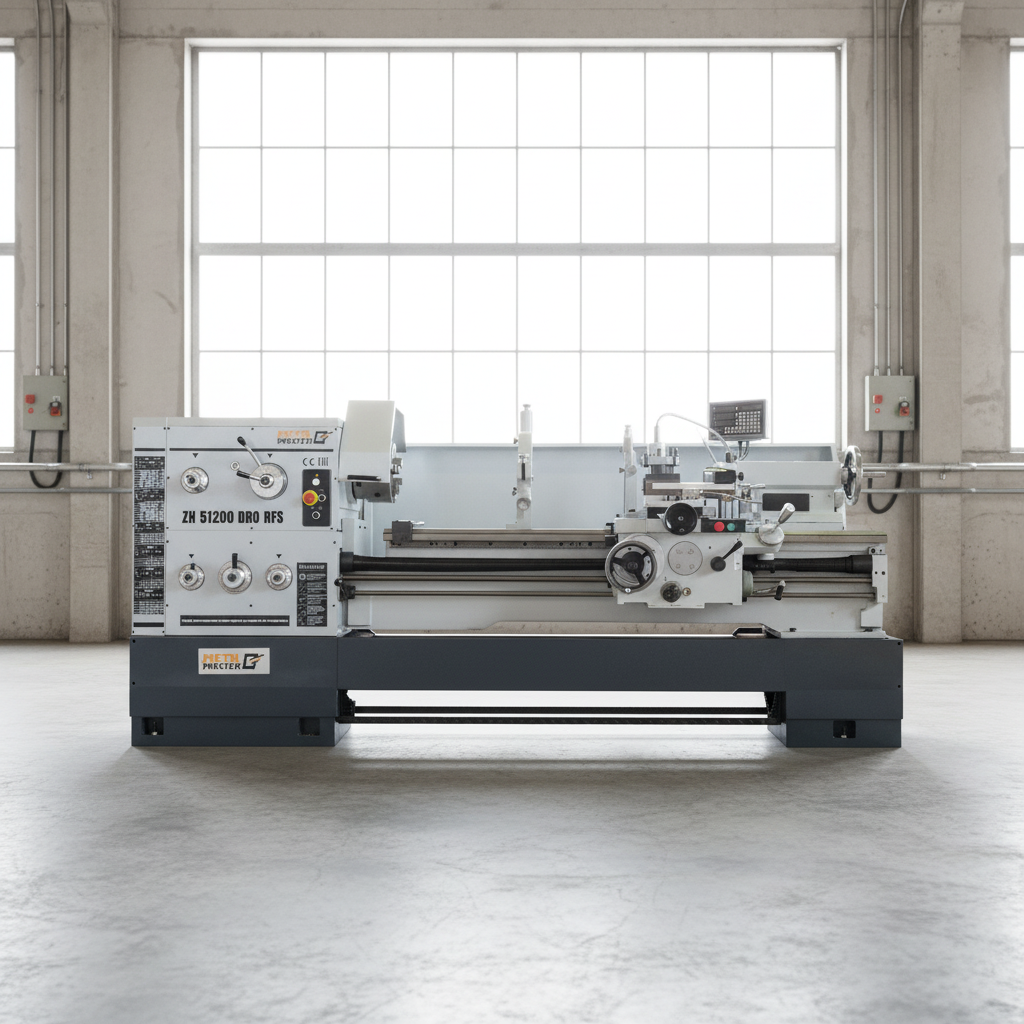

Metal Master ZH 51200 DRO RFS — это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Особенности:
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 — «Н».

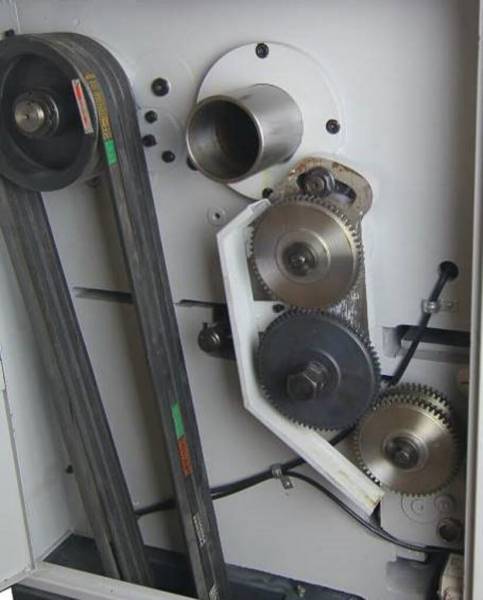

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

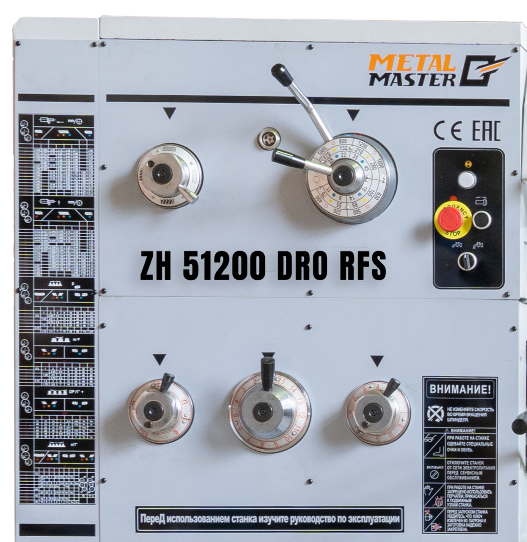

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

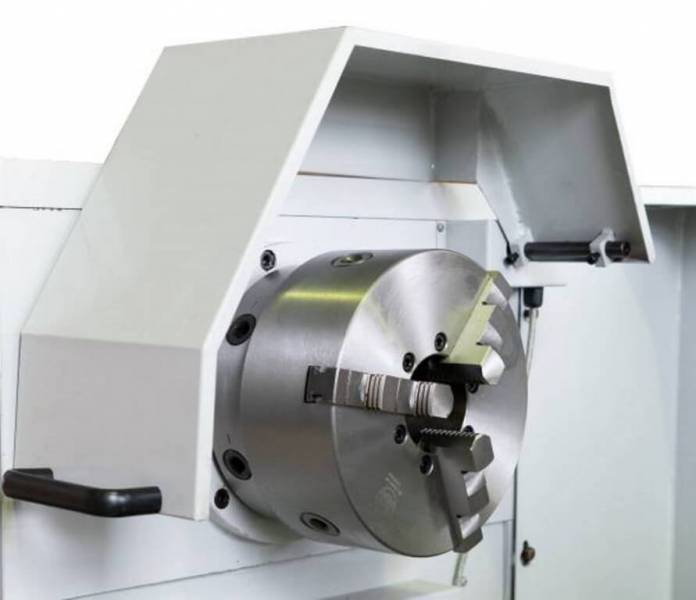

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

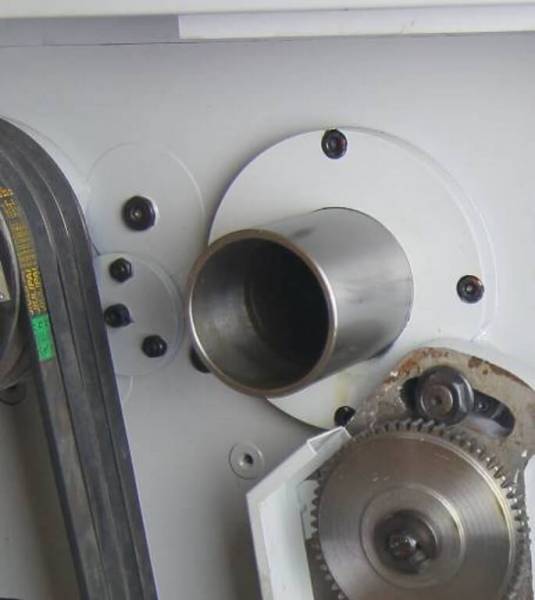

Внутренний диаметр шпинделя составляет 82 мм.

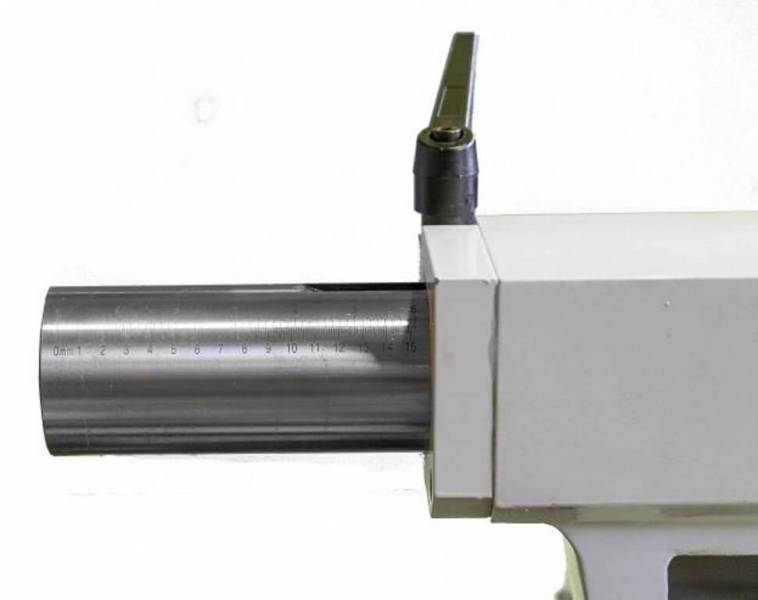

Вылет пиноли задней бабки — 150 мм.

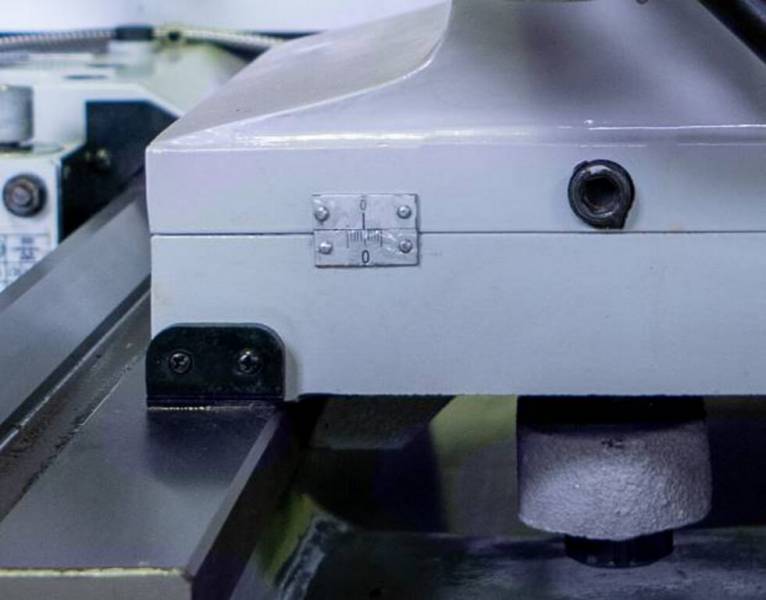

Поперечное смещение составляет ±15 мм.

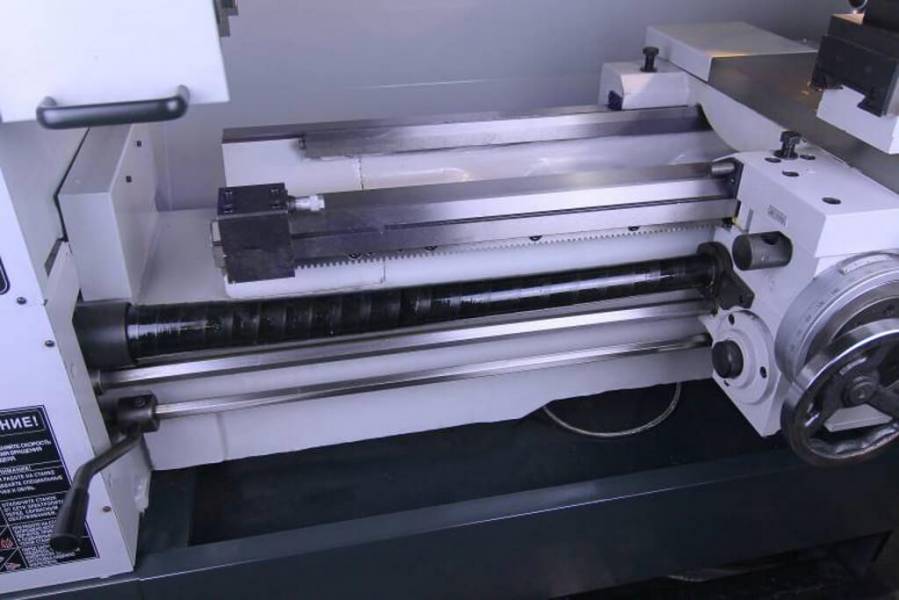

На ходовой винт смонтирован защитный кожух для защиты от стружки.

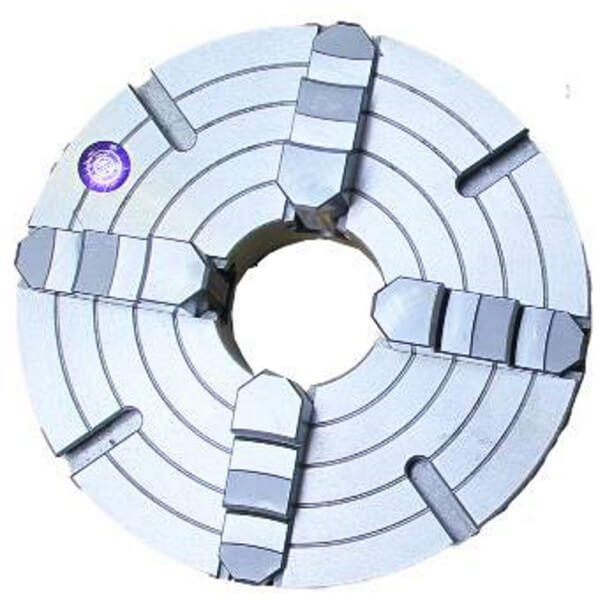

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

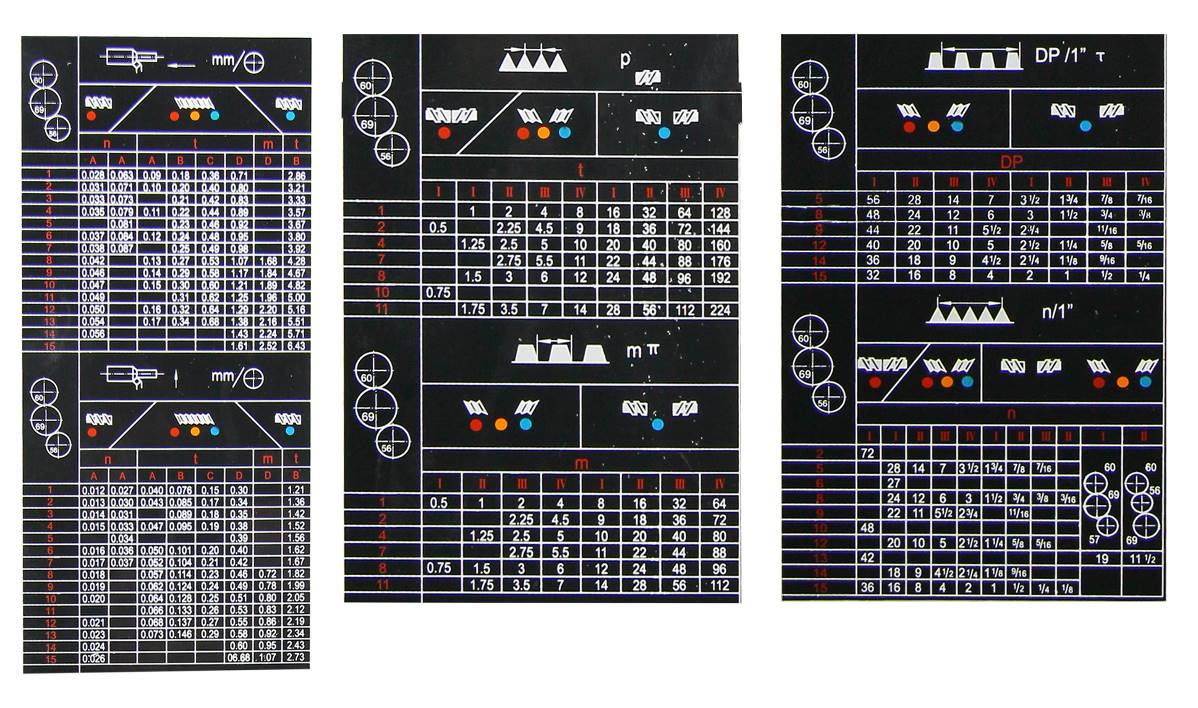

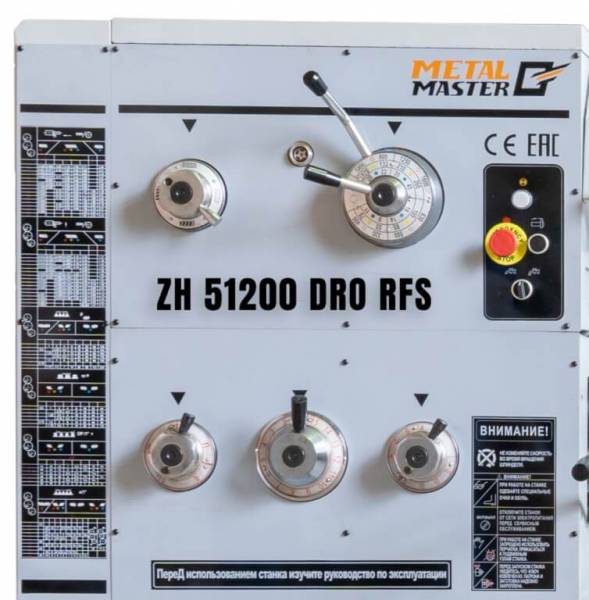

Каждый станок серии ZH имеет удобную и понятную таблицу резьб и подач.

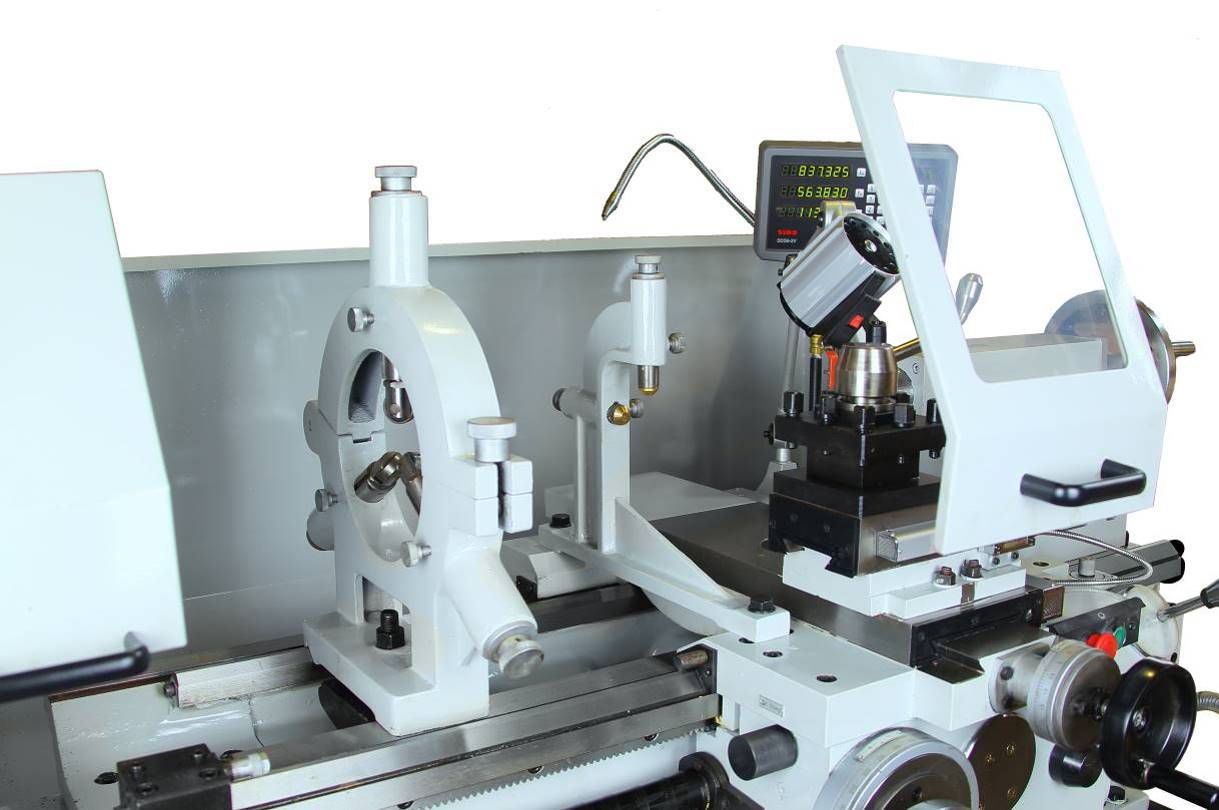

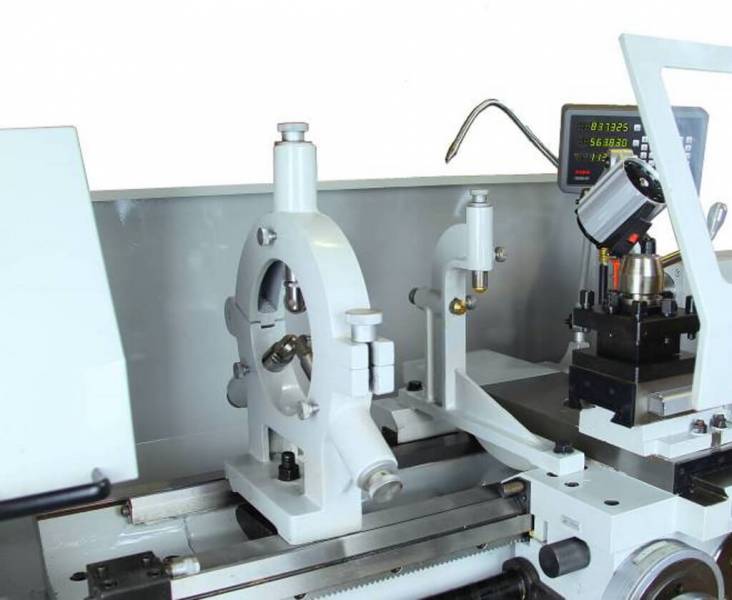

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм. Диапазон неподвижного люнета 6~125 мм.

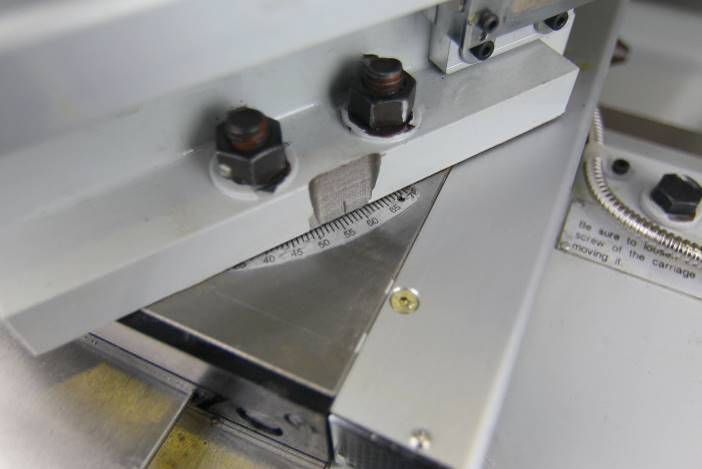

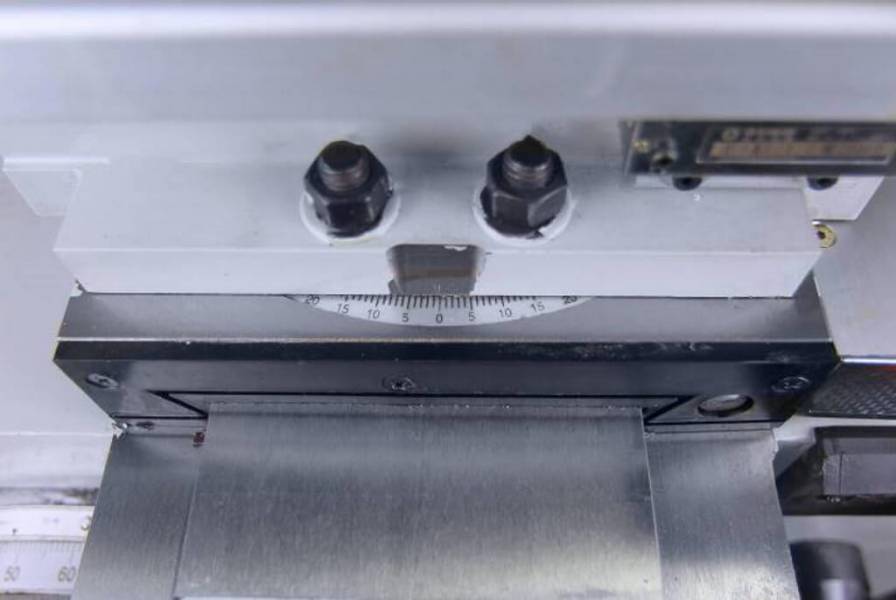

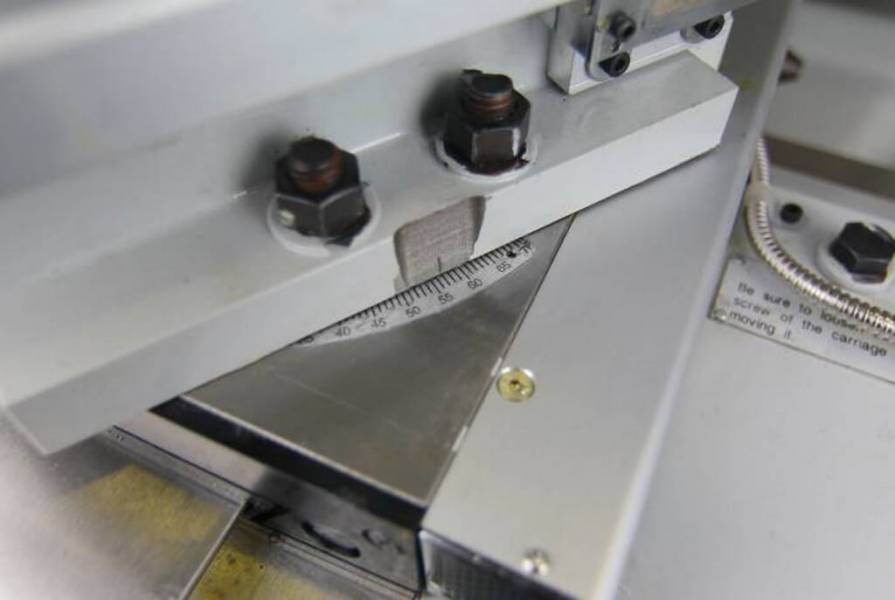

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

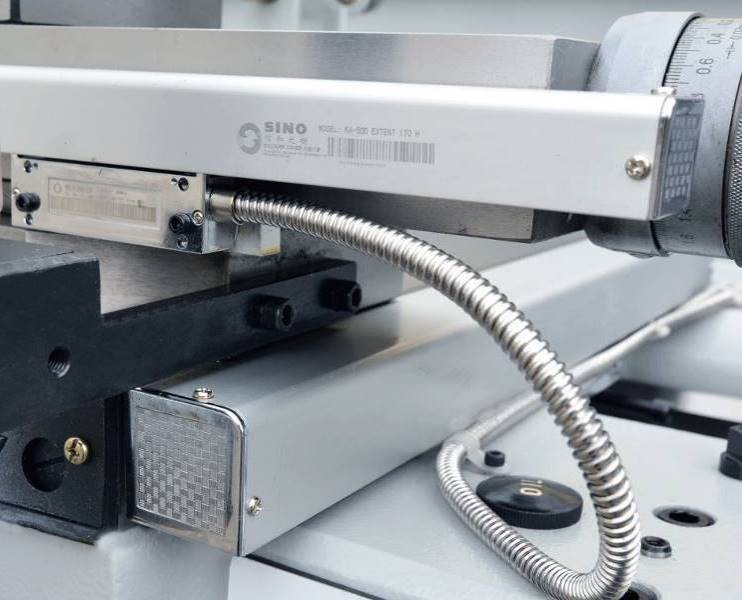

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

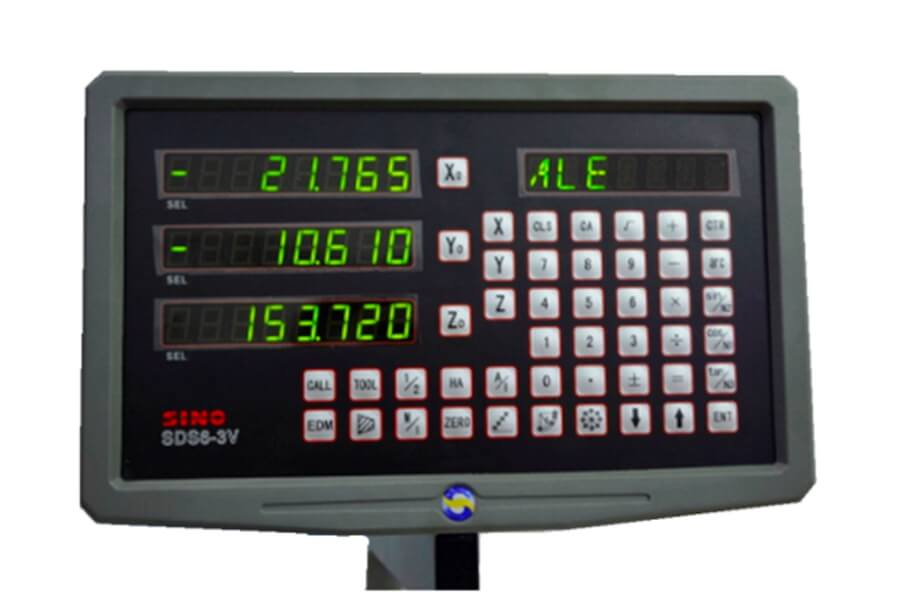

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

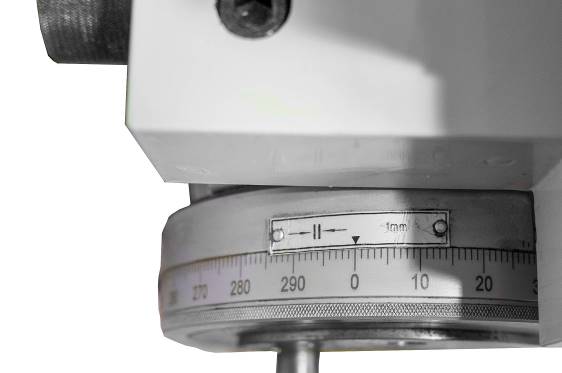

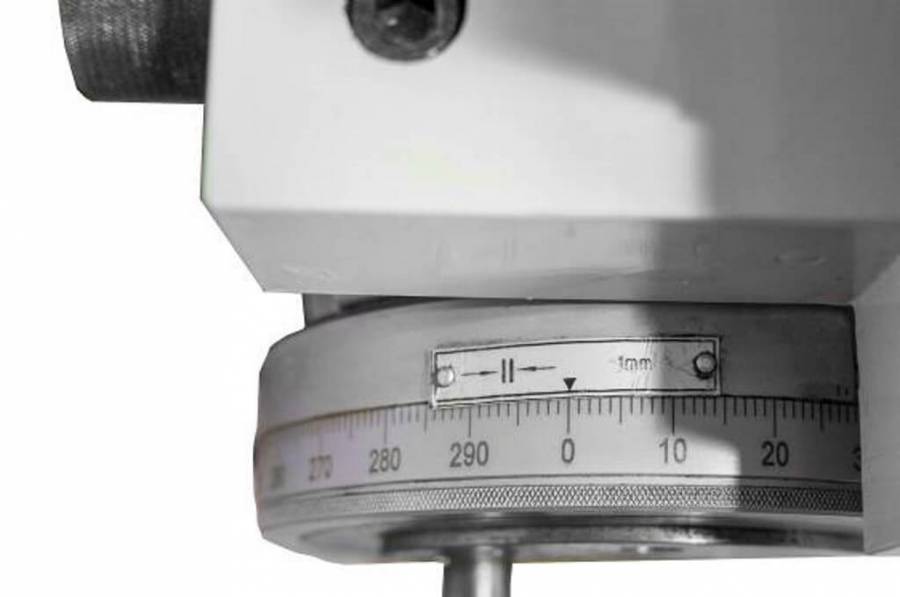

Цена деления лимба продольной подачи — 1 мм.

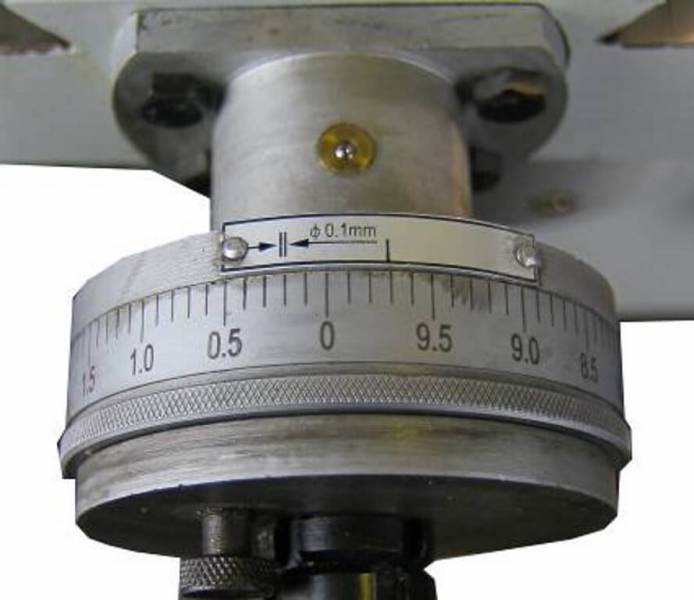

Цена деления лимба поперечной подачи — 0,1 мм.
Цена деления лимба тонкой продольной подачи — 0,05 мм.

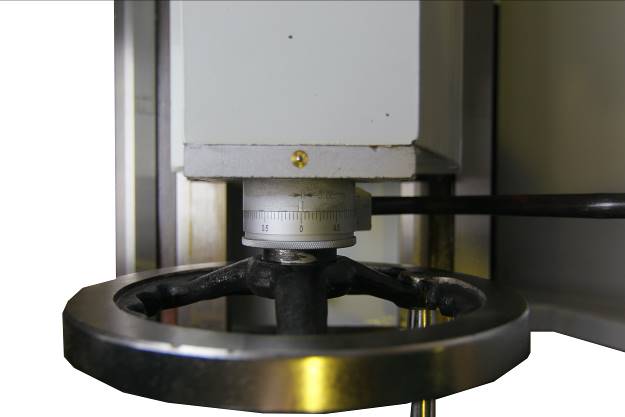

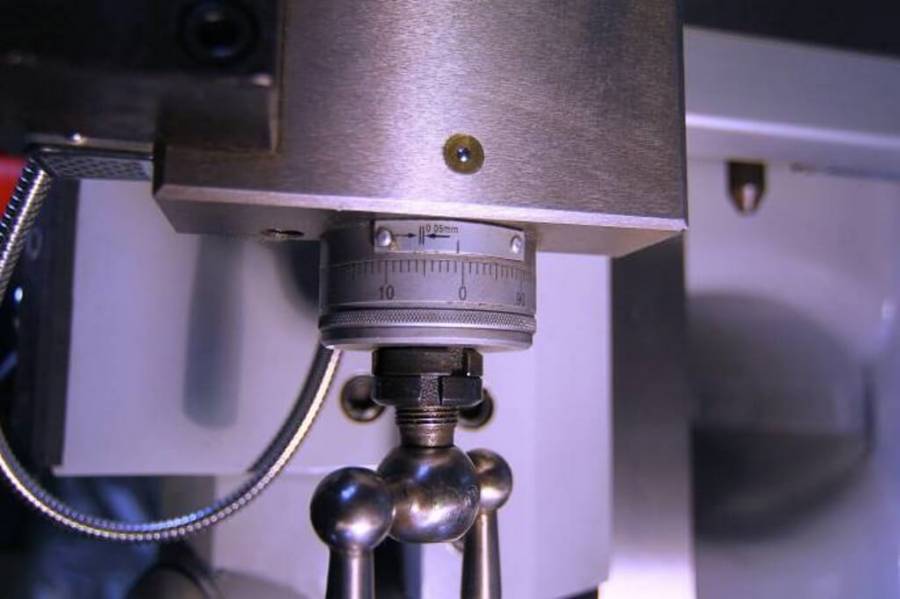

Цена деления лимба задней бабки 0,05 мм.

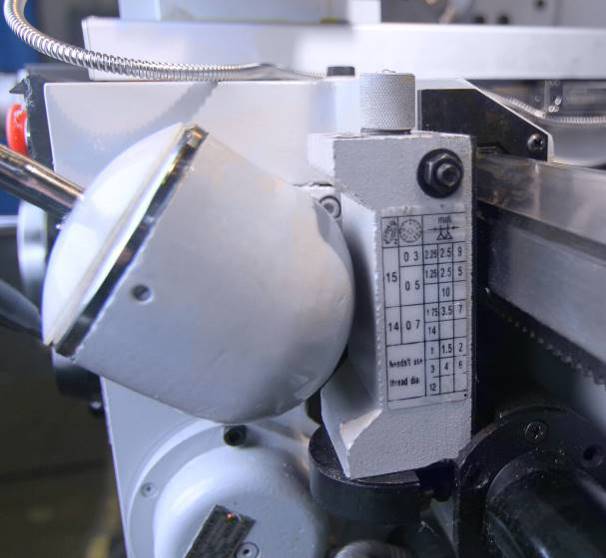

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

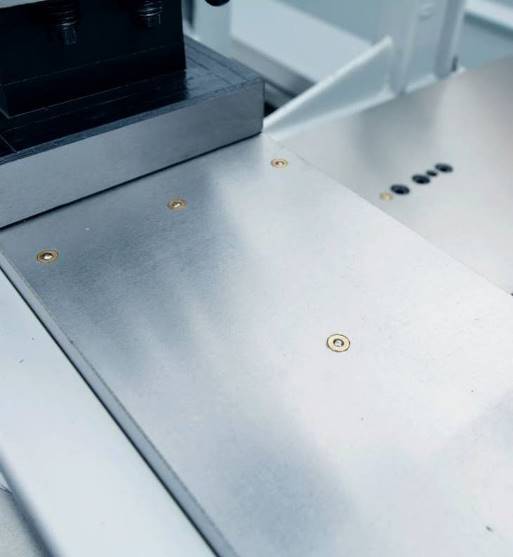

Все подвижные части станка оснащены тавотницами.

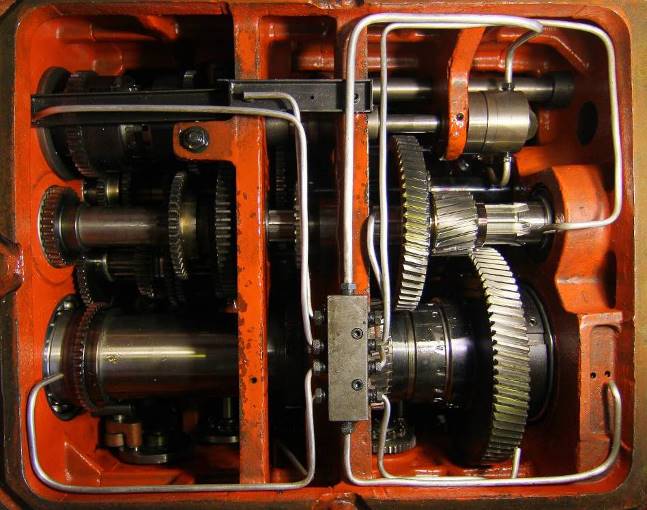

24-х ступенчатая коробка передач, изготовленная из качественной, конструкционной стали, развивает большой крутящий момент на малых оборотах.

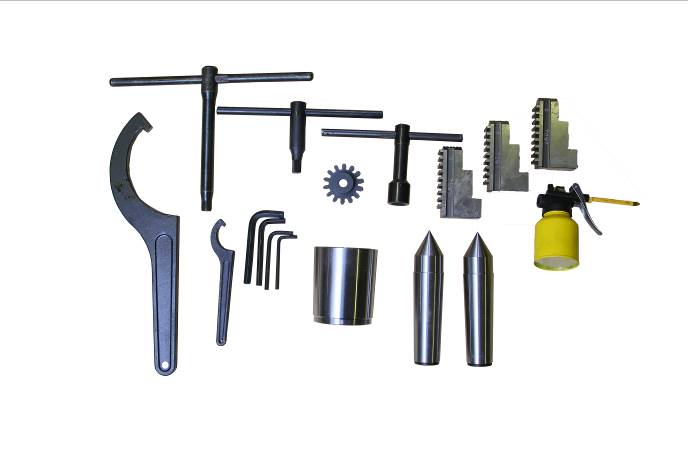

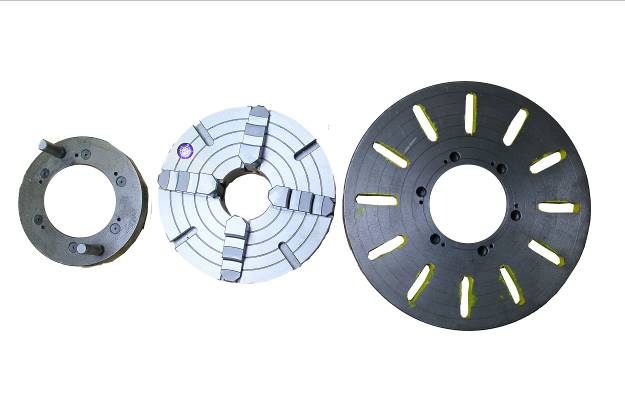

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
Мы вышлем Вам инструкцию!
Носков Даниил
Носков Даниил
4х кулачковый патрон идет в комплекте?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, четырехкулачковый патрон диаметром 320 мм входит в базовый комплект поставки станка.
Ангелина Прокофьева
Ангелина Прокофьева
Получится доставить в Новоуральск?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Наши менеджеры с удовольствием ответят на все ваши вопросы по оплате и доставке, тел. 8 (800) 775-78-34
Михаил Фокин
Михаил Фокин
Какие резцы нужно использовать на этом станке?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Максимальное сечение резцов составляет 25х25мм.
Валентин Кондратьев
Валентин Кондратьев
Какой диаметр патрона?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! На станке установлен трехкулачковый патрон диаметром 250 мм.
