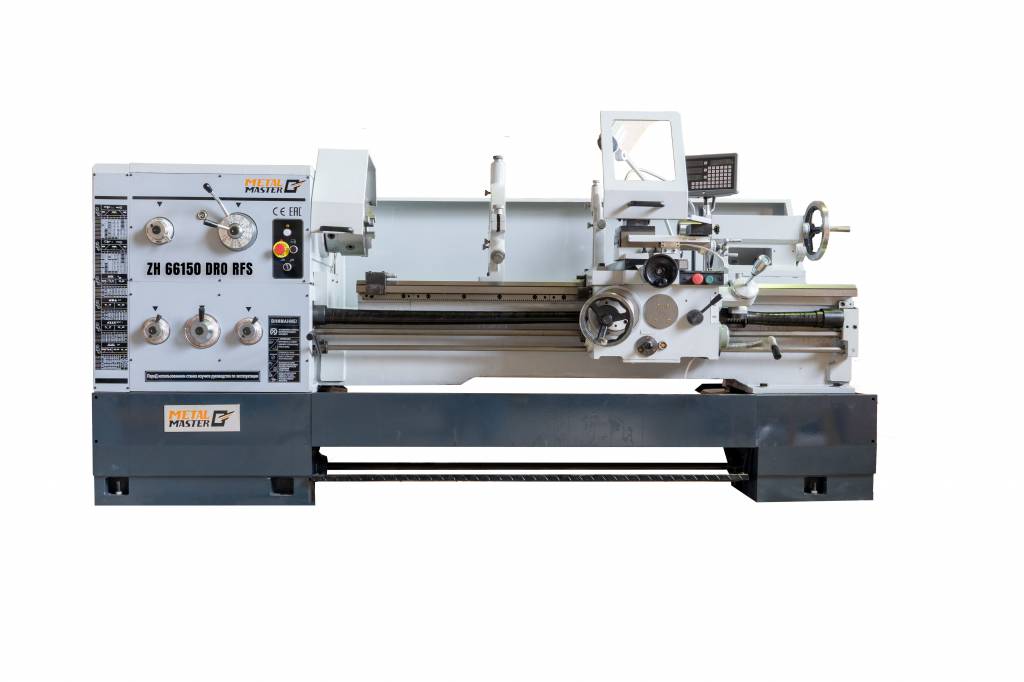

Станок токарно-винторезный Metal Master ZH 66150 DRO RFS D=105
Metal Master ZH 66150 DRO RFS D=105 — это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб. Особенности:
2 149 994 ₽
В наличии
Рассрочка 0%
i
- Первый взнос 30%644 998 ₽
- Оставшаяся сумма1 504 996 ₽
- Срок6 месяцев
- Ежемесячный платеж250 833 ₽
- Комиссия0%
1
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Модель | ZH 66150 DRO RFS D=105 |
|---|---|
| Макс. диаметр над станиной, мм | 660 |
| Макс. диаметр над поперечными салазками, мм | 420 |
| Макс. диаметр над выемкой в станине, мм | 870 |
| Расстояние между центрами, мм | 1500 |
| Ширина станины, мм | 405 |
| Диаметр отверстия шпинделя, мм | 105 |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 113 (1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя, об/мин | 36~1600 |
| Диапазон нарезаемых метрических резьб | 1~14 мм /22 |
| Диапазон нарезаемых дюймовых резьб | 28~2 T.P.I /25 |
| Диапазон нарезаемых модульных резьб | 0.5~7 мм /18 |
| Диапазон нарезаемых питчевых резьб | 56~4 D.P. /24 |
| Диапазон продольной подачи, мм | 0,063-2,52 |
| Диапазон поперечной подачи, мм | 0,027-1,07 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Поперечный ход задней бабки, мм | ±15mm |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 360 |
| Максимальная сечение резца, мм | 25×25 |
| Мощность двигателя, кВт | 7,5 |
| Габариты, мм | 3200×1150×1800 |
| Масса нетто, кг | 3500 |
Описание

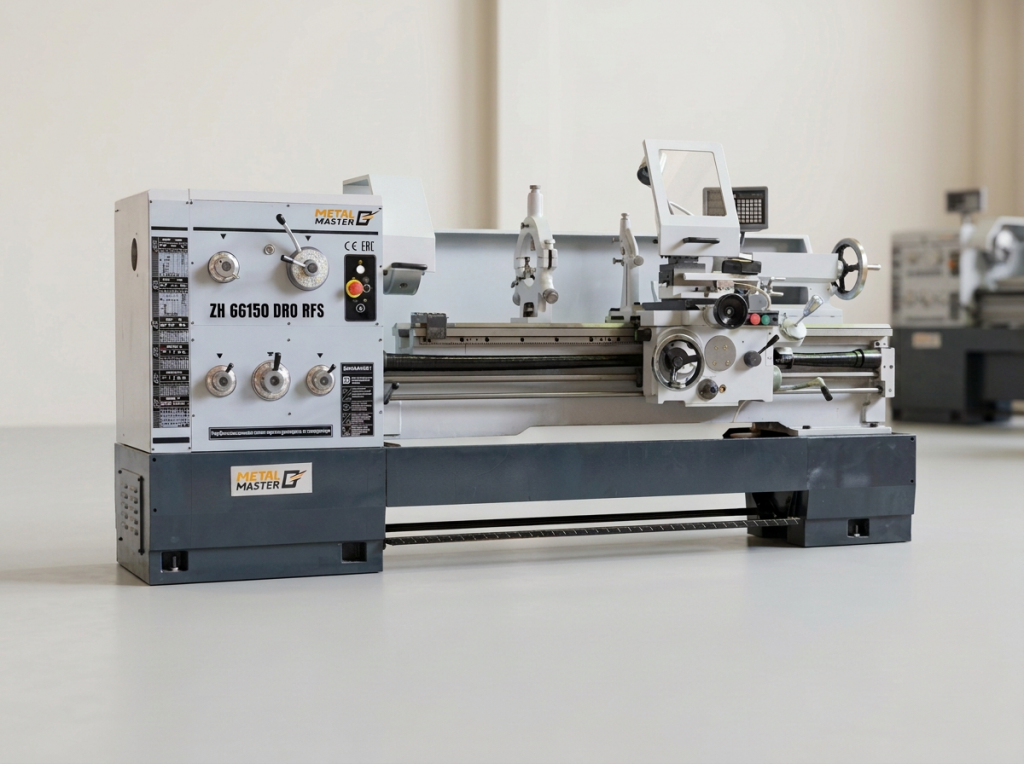

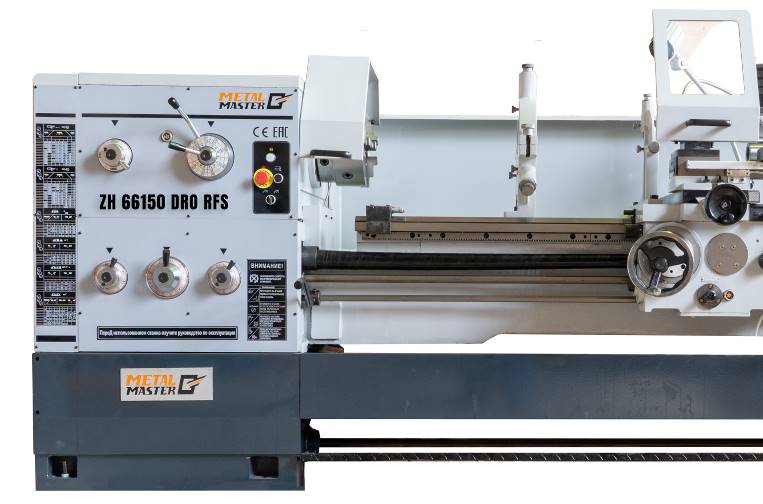

Metal Master ZH 66150 DRO RFS D=105 — это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Особенности:
- Массивная станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 7,5 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Трехосевое УЦИ SINO;
- Расширенная базовая комплектация.

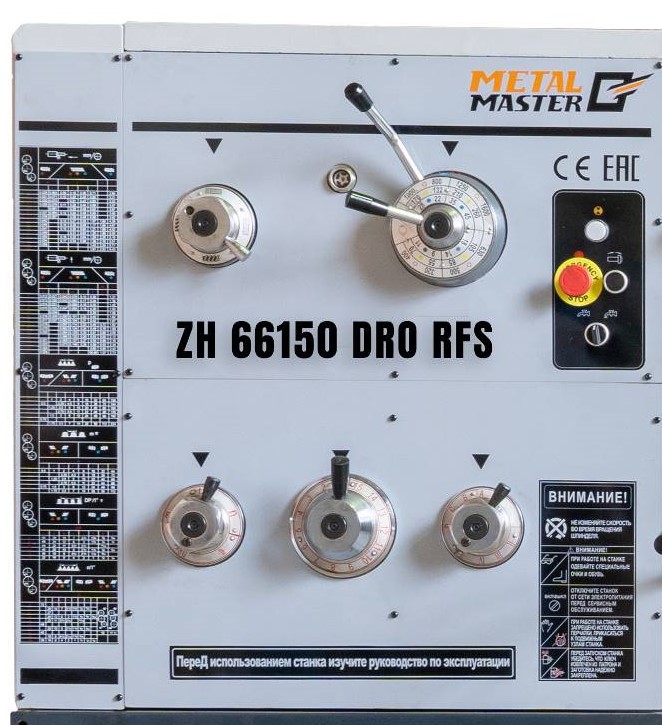

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 — «Н».

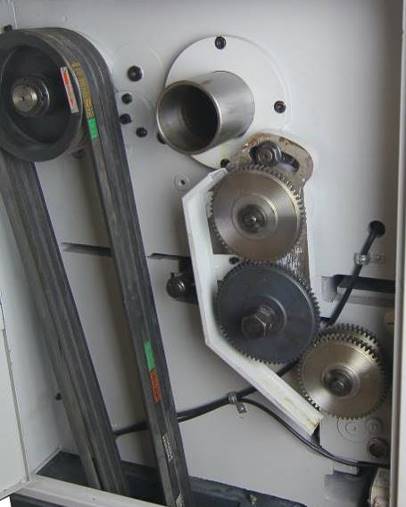

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

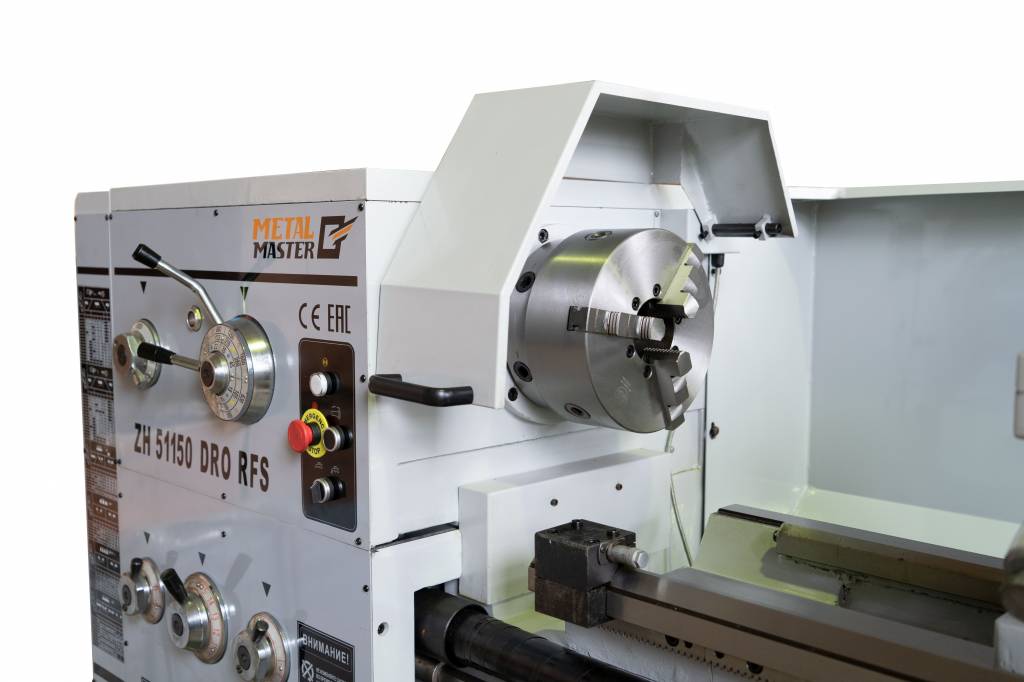

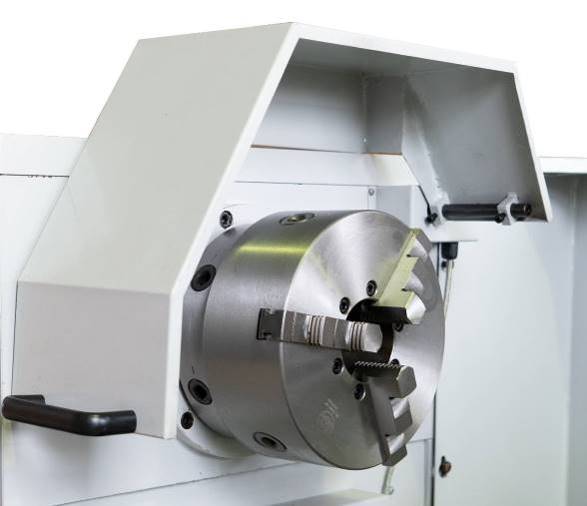

Модель оснащена трехкулачковым патроном диаметром 320 мм с универсальными кулачками в комплекте.

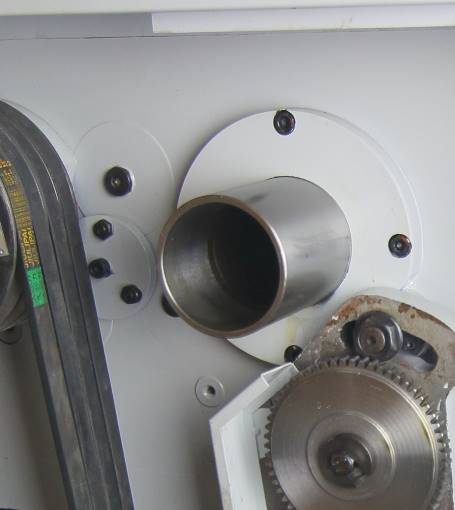

Внутренний диаметр шпинделя составляет 105 мм.

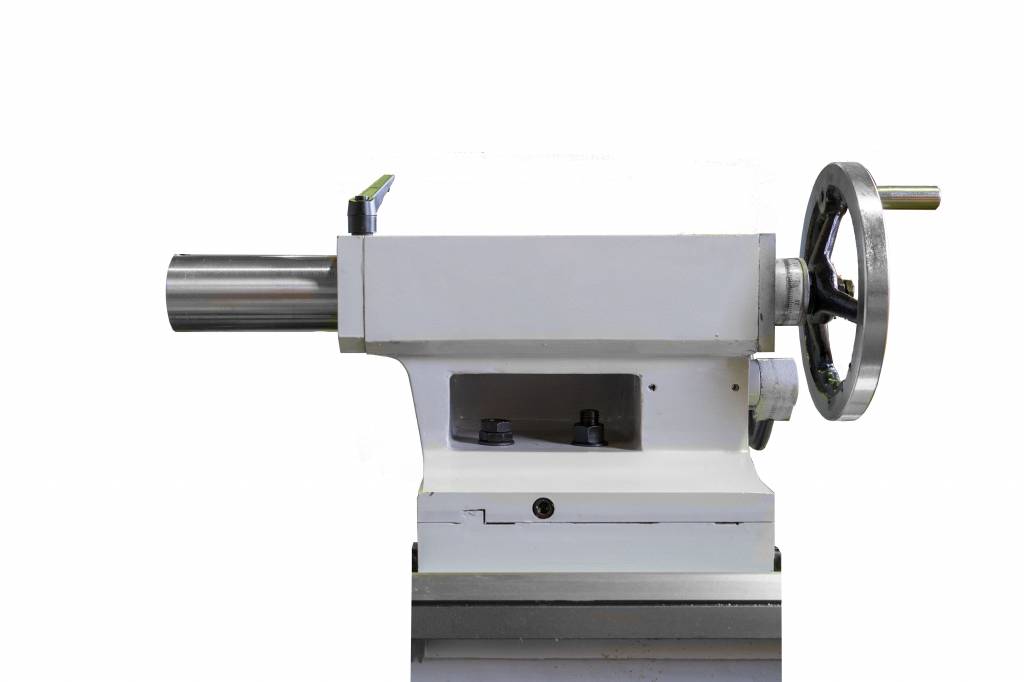

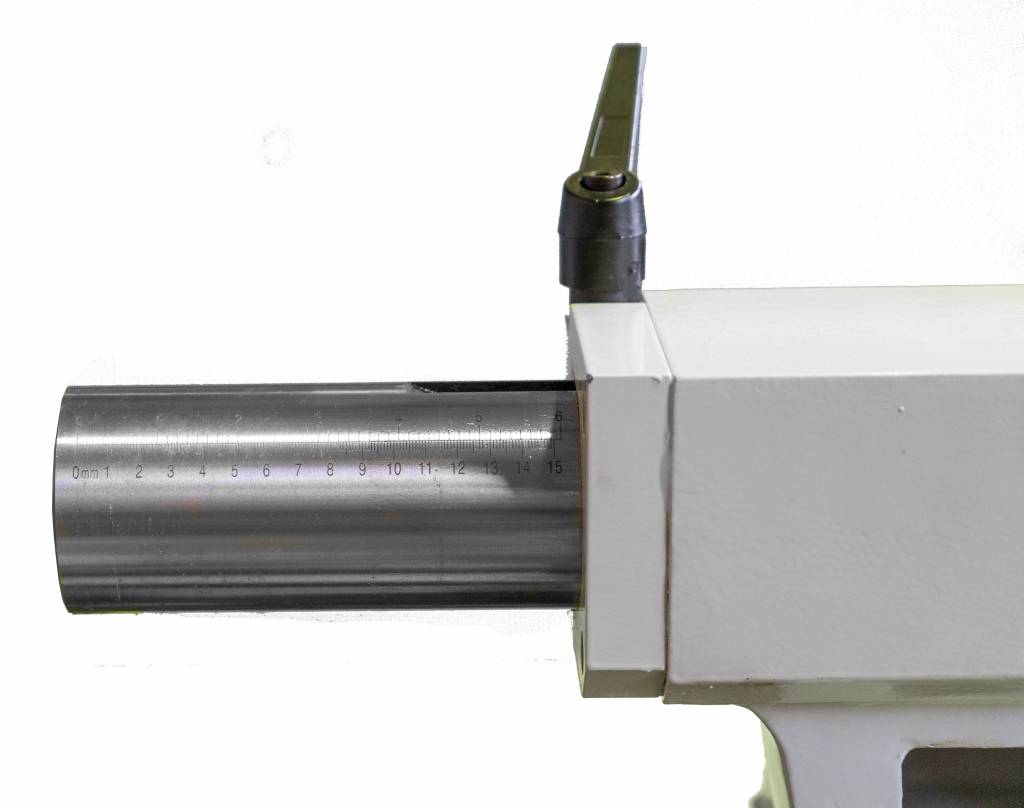

Вылет пиноли задней бабки — 150 мм.

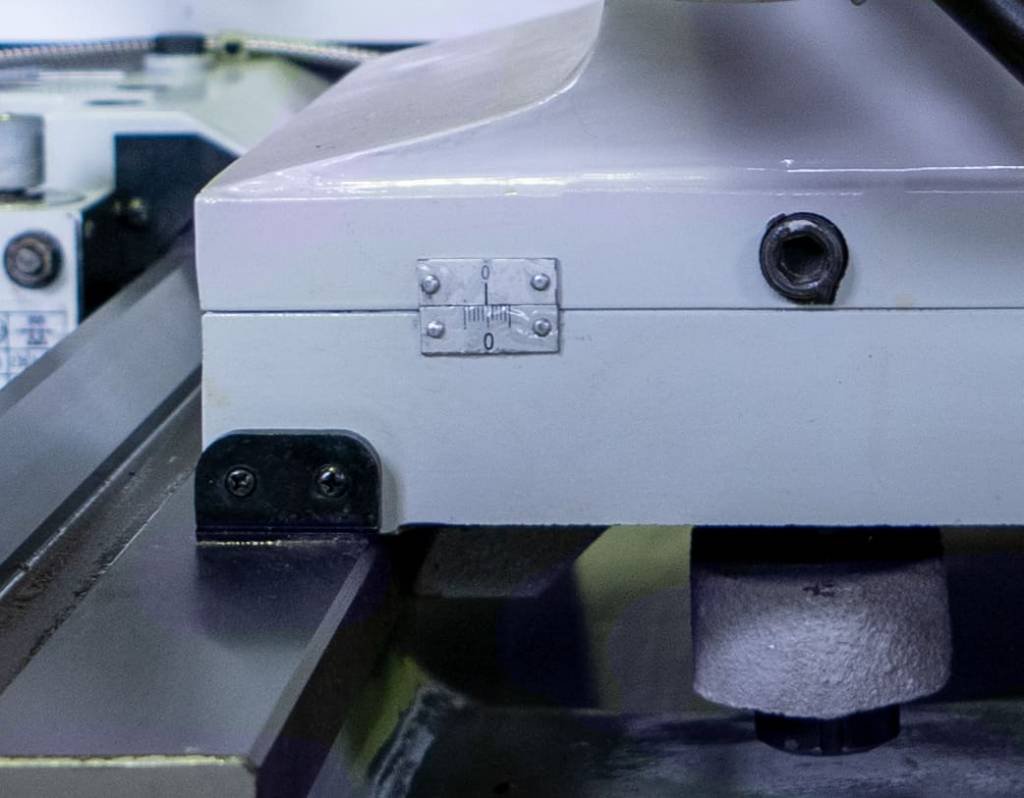

Поперечное смещение составляет ±15 мм.

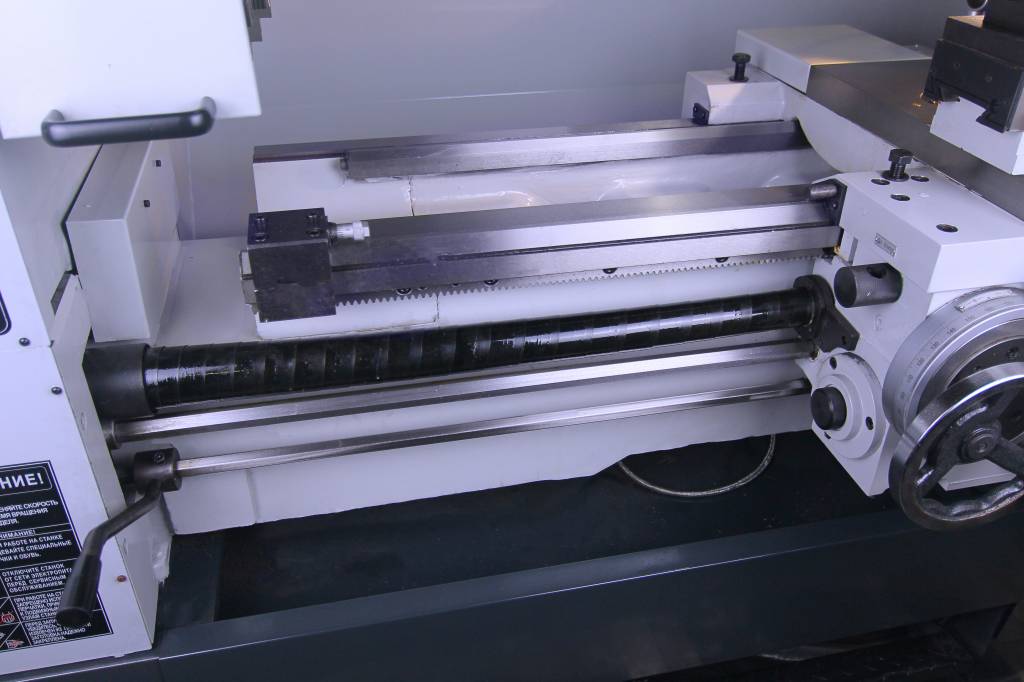

На ходовой винт смонтирован защитный кожух для защиты от стружки.

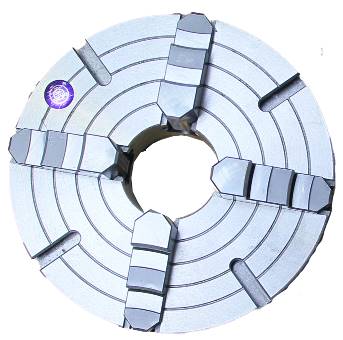

Четырехкулачковый патрон диаметром 400 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

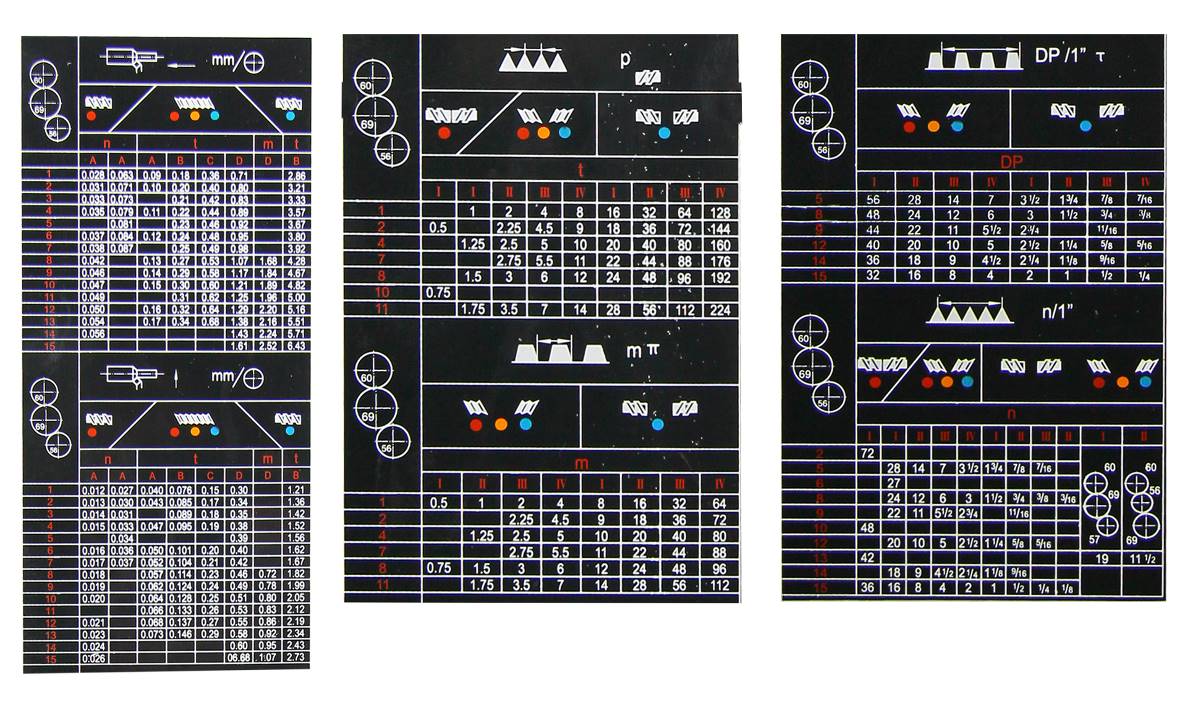

Каждый станок серии ZH имеет удобную и понятную таблицу резьб и подач.

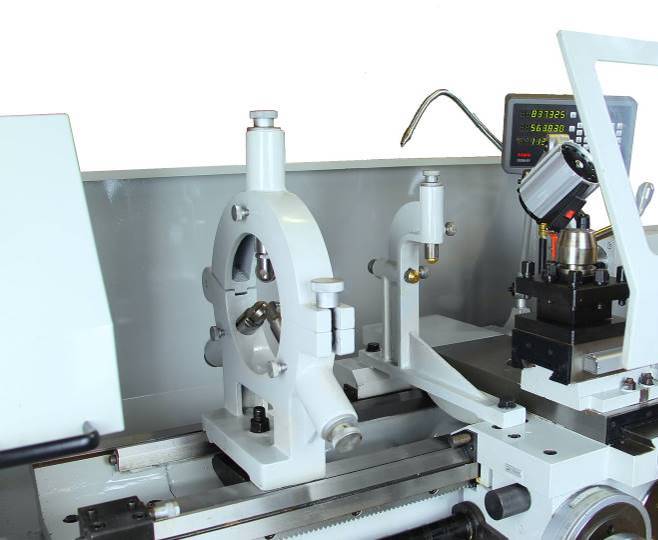

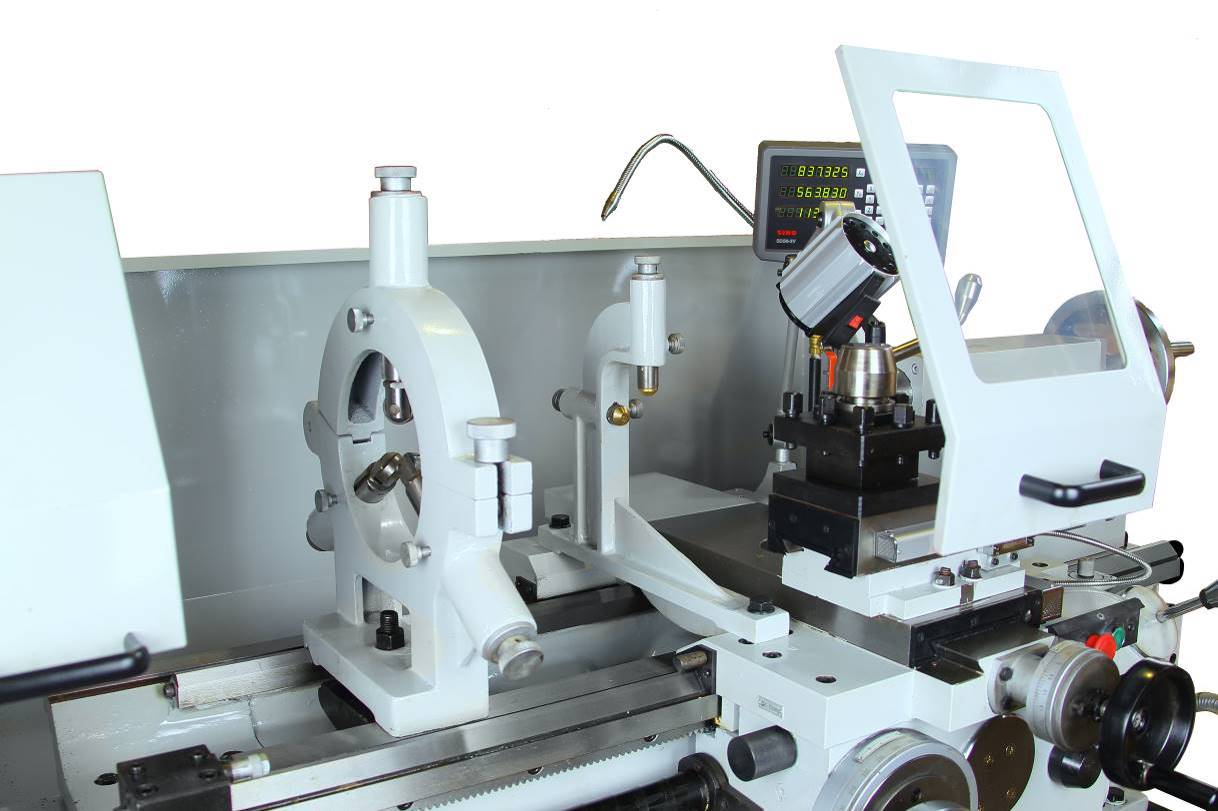

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм. Диапазон неподвижного люнета 6~125 мм.

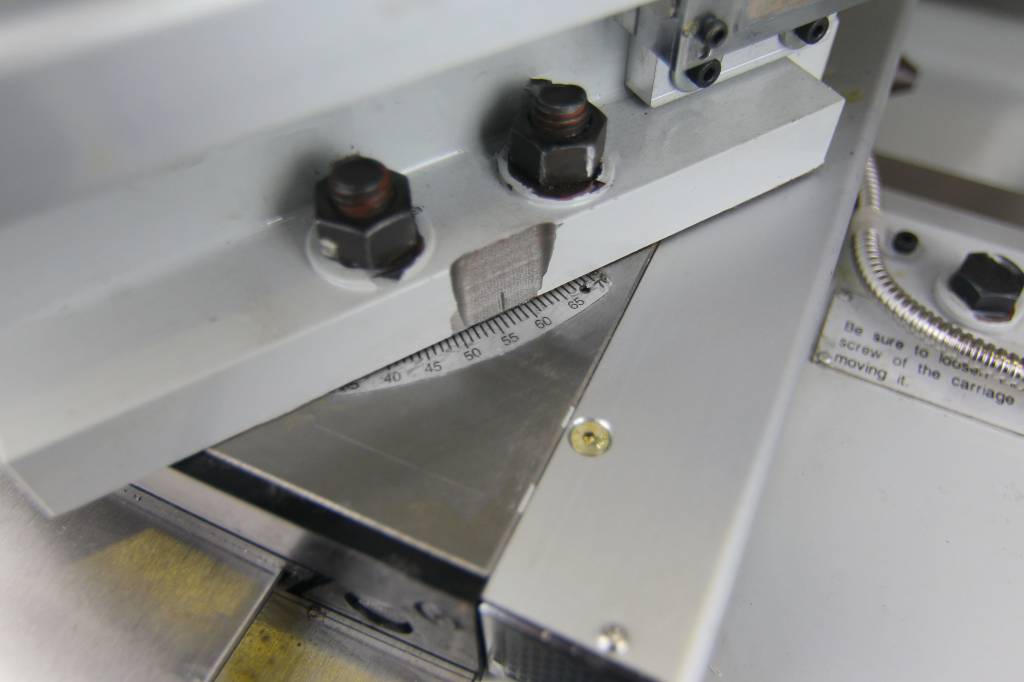

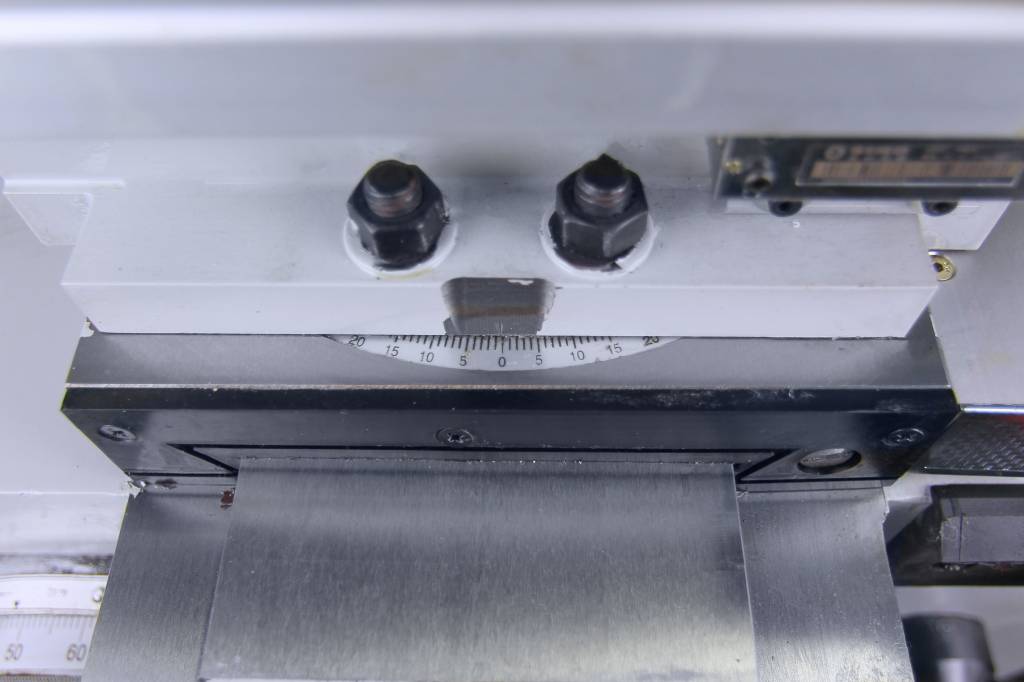

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

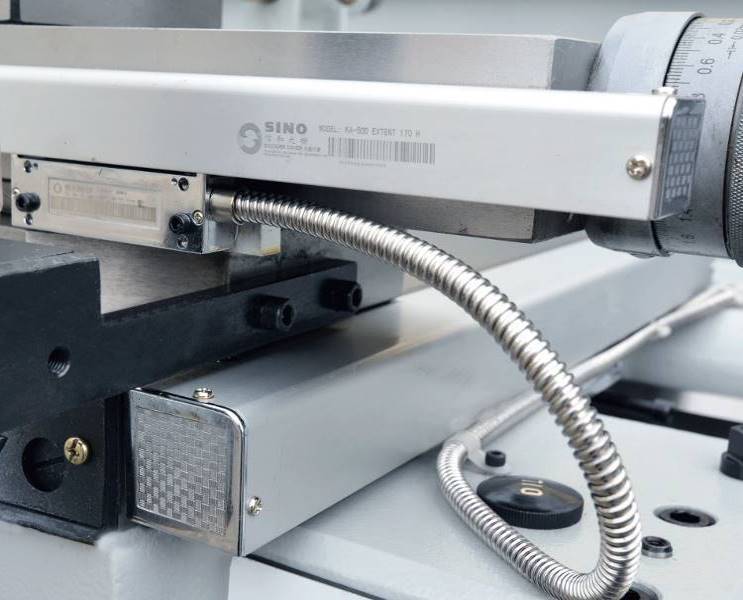

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

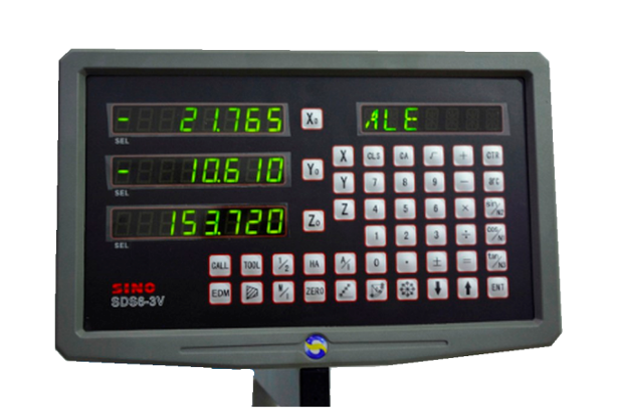

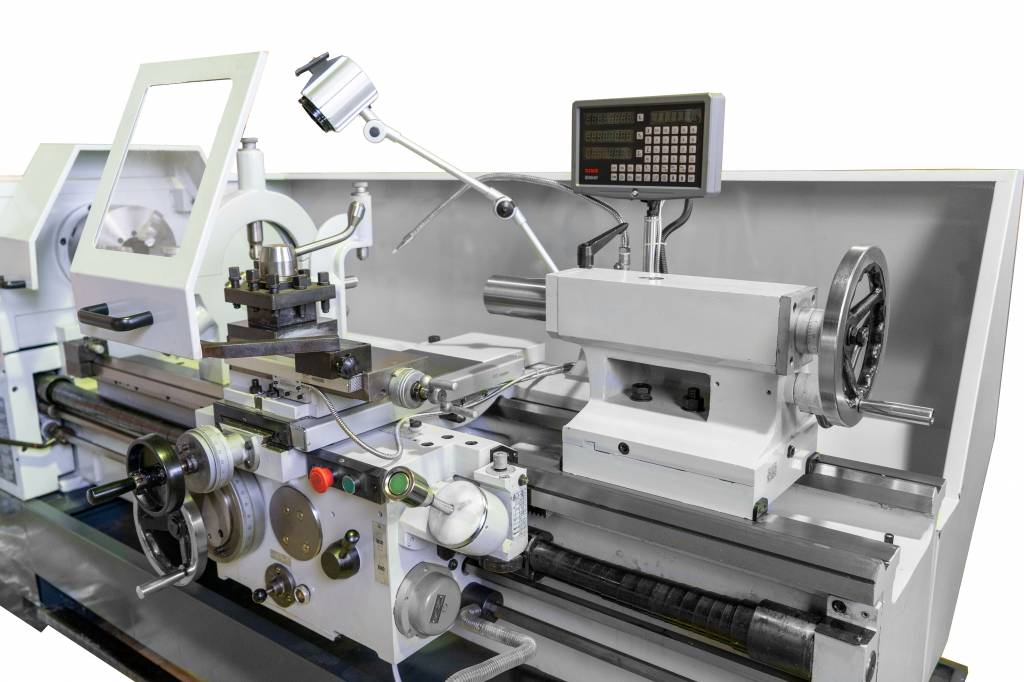

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

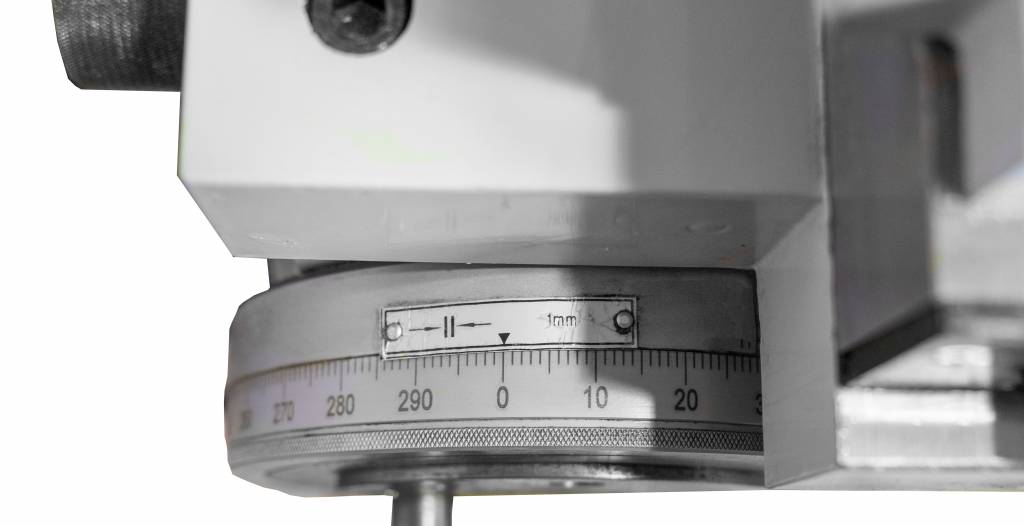

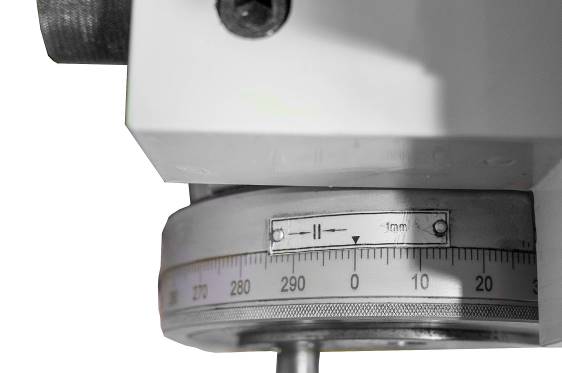

Цена деления лимба продольной подачи — 1 мм.

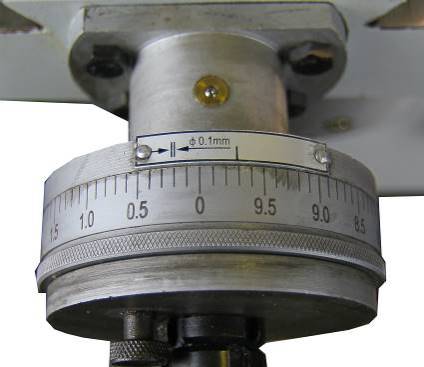

Цена деления лимба поперечной подачи — 0,1 мм.

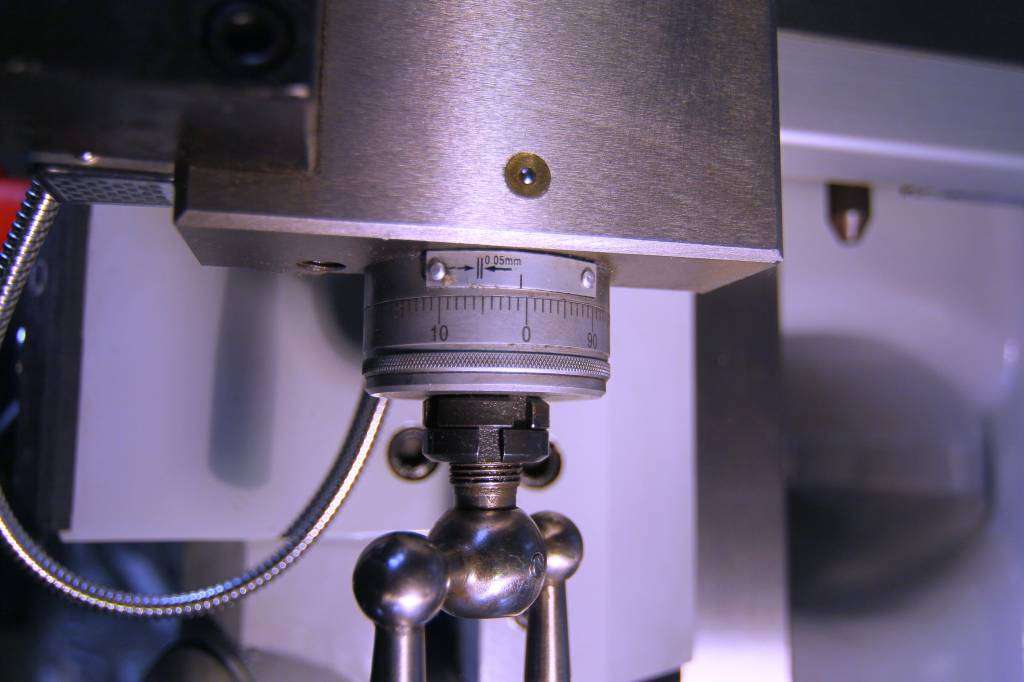

Цена деления лимба тонкой продольной подачи — 0,05 мм.

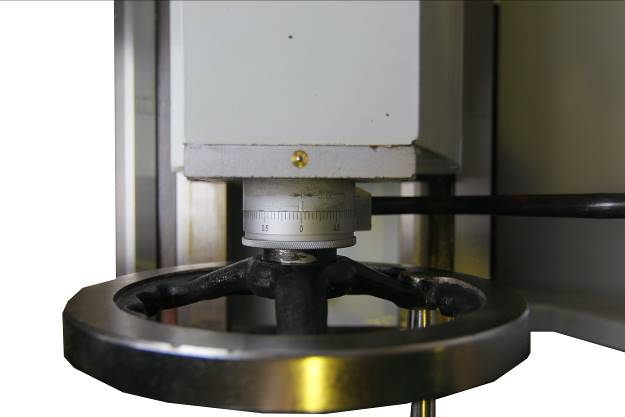

Цена деления лимба задней бабки 0,05 мм.

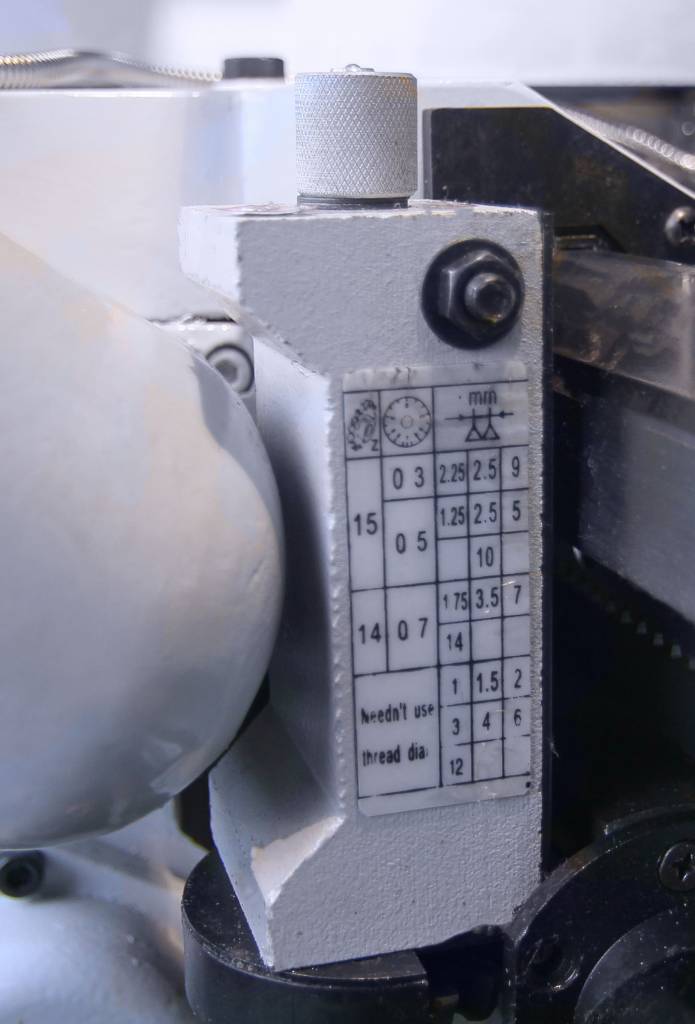

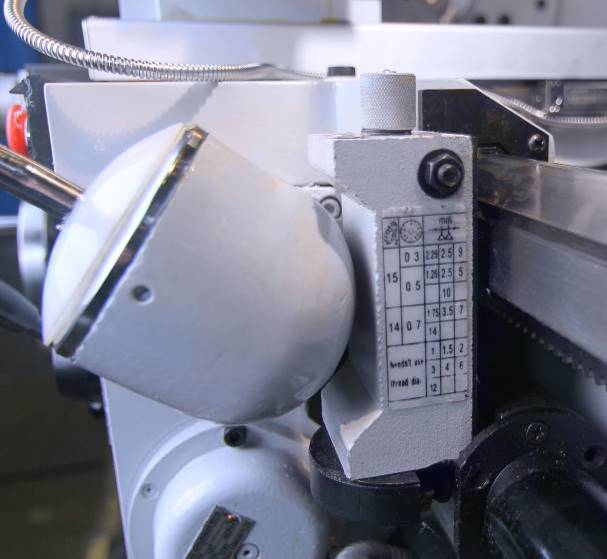

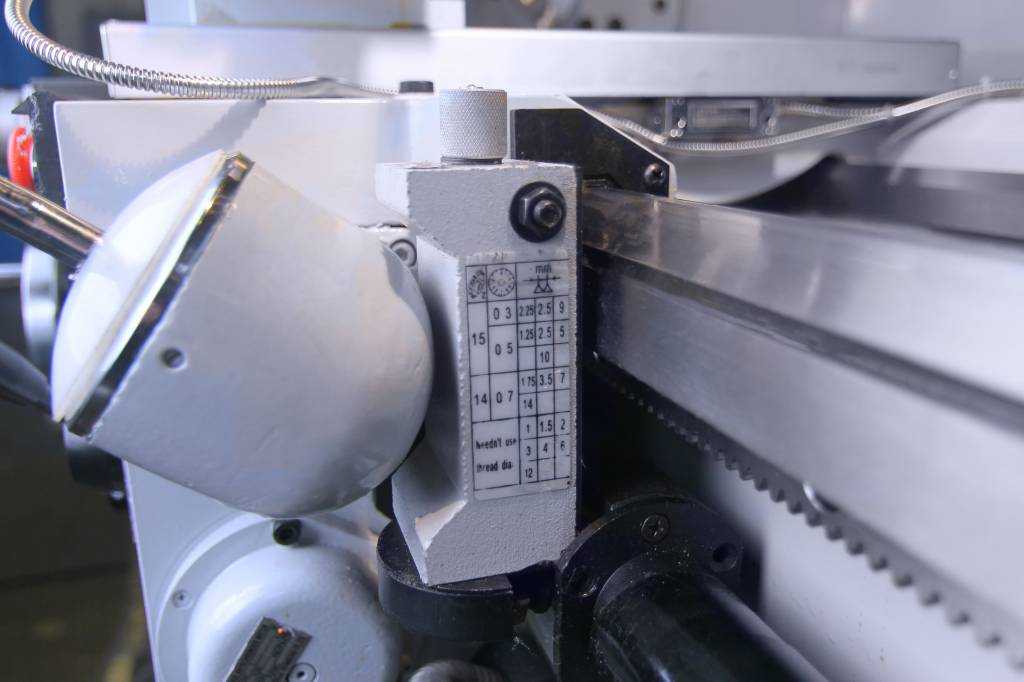

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
Все подвижные части станка оснащены тавотницами.

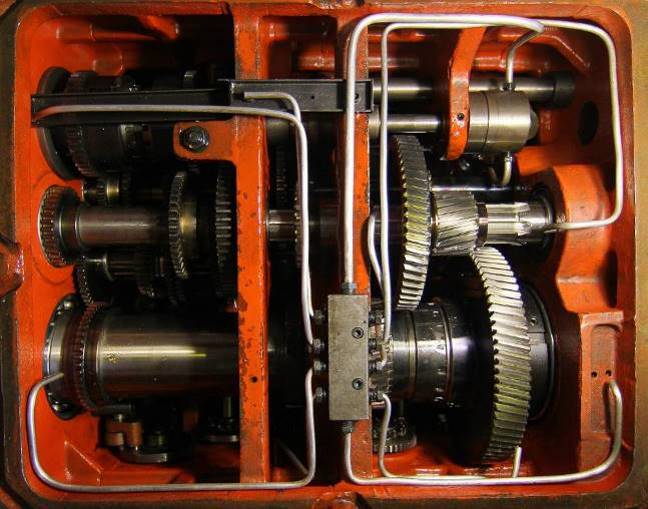

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

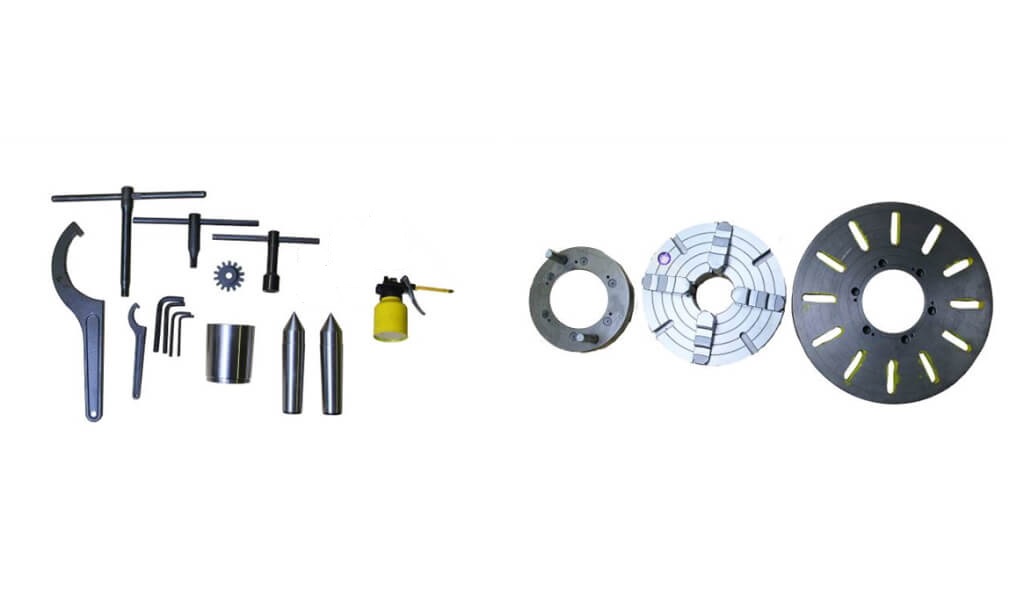

В ЗИП входят ключи, масленка, универсальные кулачки, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон 320 мм;
- 4-кулачковый патрон 400 мм;
- Планшайба 435 мм;
- Подвижный люнет 6~100 мм;
- Неподвижный люнет 6~125 мм;
- Два упорных центра;
- Ножной тормоз;
- 3-х осевое УЦИ;
- Функция быстрого перемещения суппорта;
- Ящик с инструментами для обслуживания станка;
- Система подачи СОЖ;
- Станочная лампа;
- Масленка;
- Руководство по эксплуатации на русском языке.
