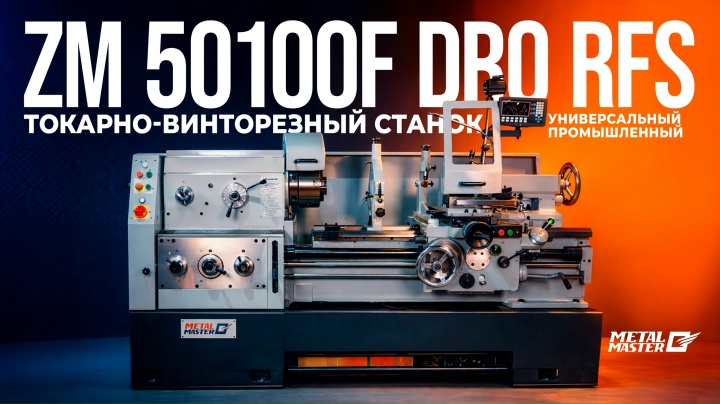

Станок токарно-винторезный ZM 50100F DRO RFS
Смотреть видео
Станок токарно-винторезный ZM 50100F DRO RFS

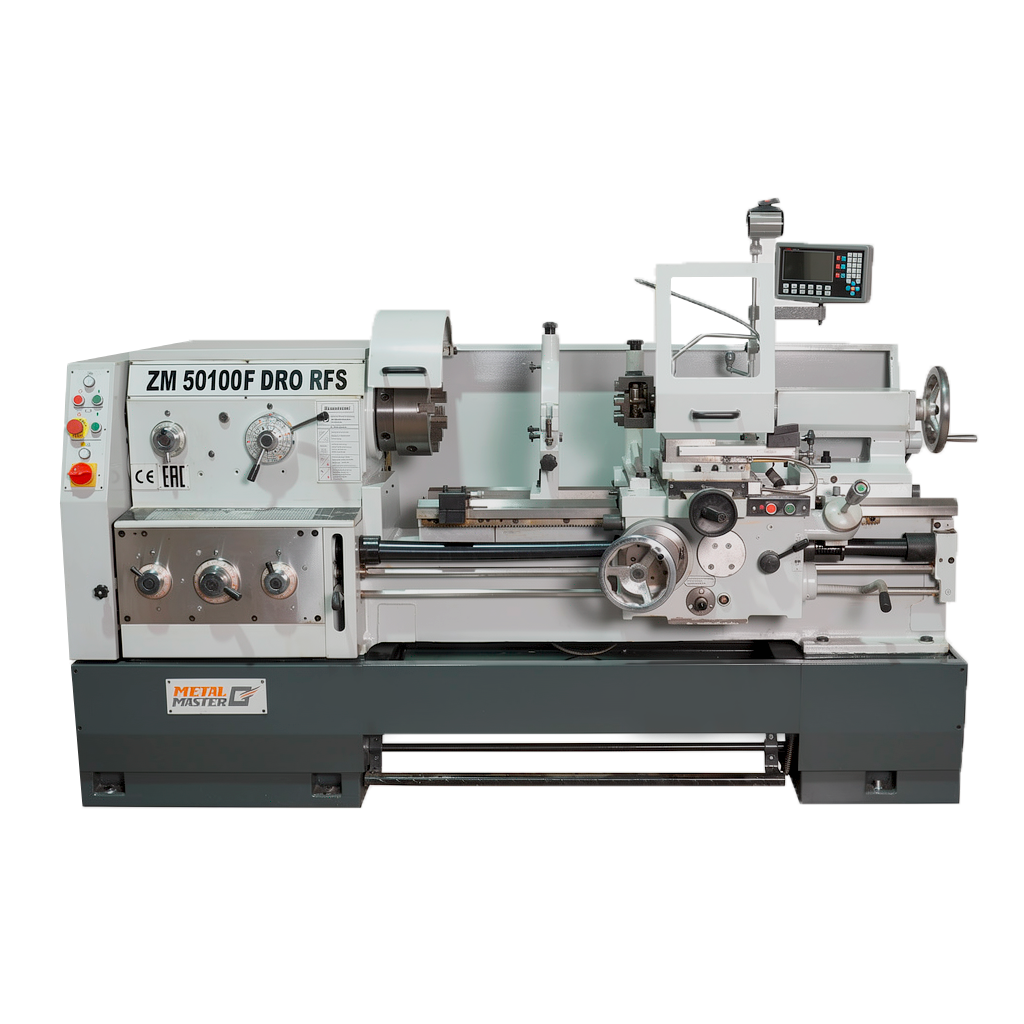

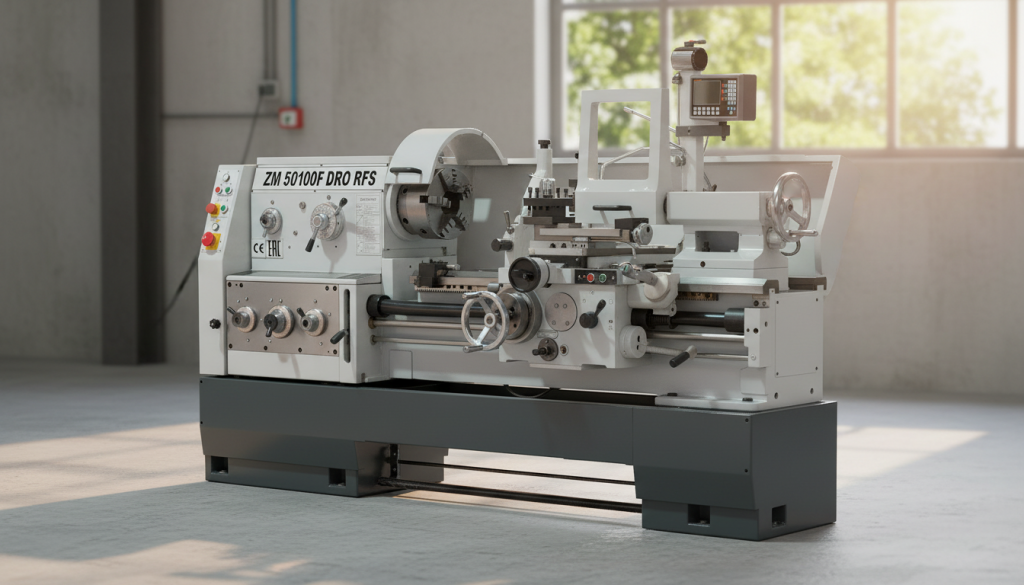

Metal Master ZM 50100F DRO RFS – это токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Модель | ZM 50100F DRO RFS |
|---|---|
| Макс. диаметр над станиной, мм | 500 |
| Макс. диаметр над поперечными салазками, мм | 300 |
| Макс. диаметр над выемкой в станине, мм | 710 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 390 |
| Диаметр отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 90-(1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб | 0.5~224 мм /48 |
| Диапазон нарезаемых дюймовых резьб | 72~1/8T.P.I /46 |
| Диапазон нарезаемых модульных резьб | 0.5~112/42 |
| Диапазон нарезаемых питчевых резьб | 56~1/4 D.P /45 |
| Диапазон продольной подачи, мм | 0,028-6,43 |
| Диапазон поперечной подачи, мм | 0,012-2,73 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Поперечный ход задней бабки | ±15mm |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 320 |
| Максимальная сечение резца, мм | 25х25 |
| Мощность двигателя, кВт | 7.5 |
| Габариты станка, мм | 2632х975х1270 |
| Габариты упаковки, мм | 2860х1150х2200 |
| Масса нетто/брутто, кг | 2100/2500 |
Описание
Metal Master ZM 50100F DRO RFS – это токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

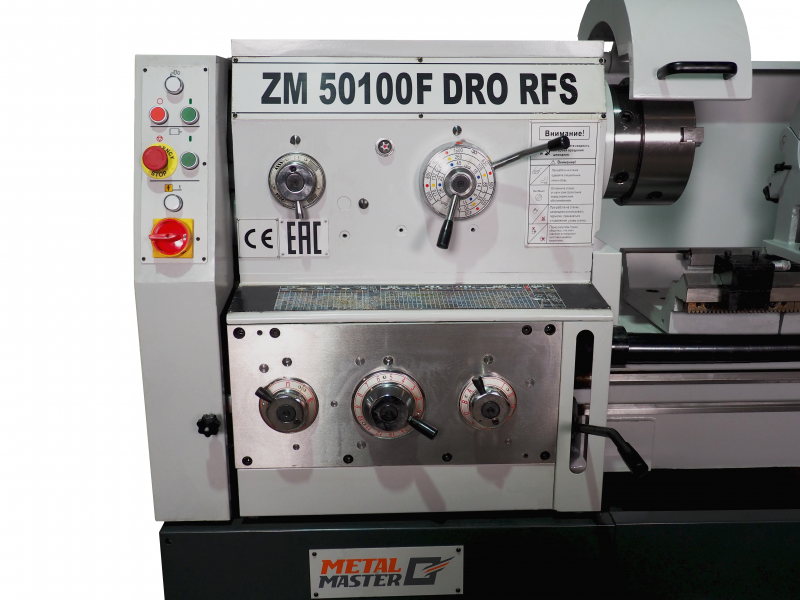

Модель обладает удобной эргономикой управления, понятной любому токарю. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Станок позволяет раздельно регулировать обороты ходового вала и ходового винта.

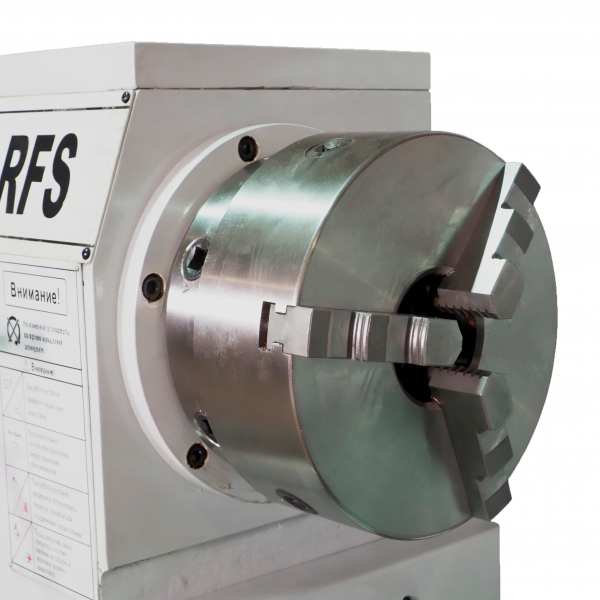

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Внутренний диаметр шпинделя составляет 82 мм.

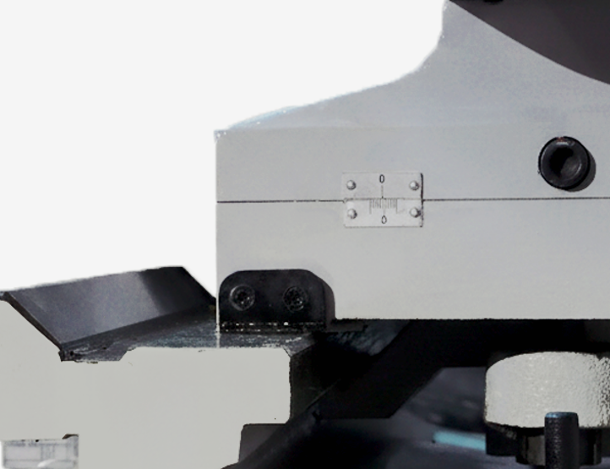

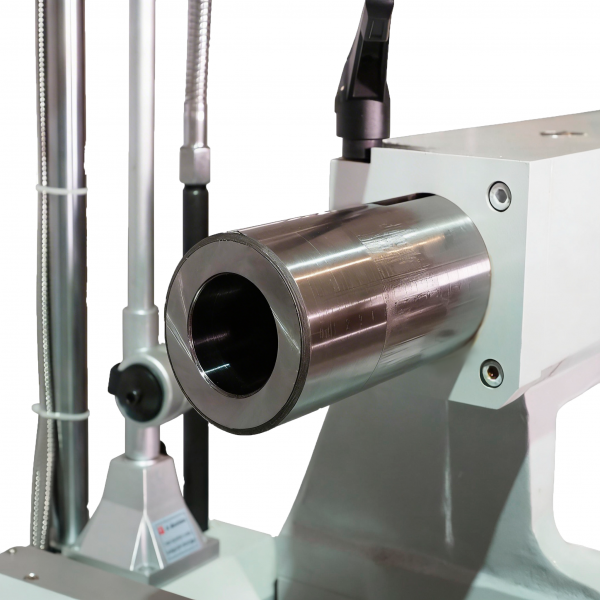

Вылет пиноли задней бабки – 150 мм. Поперечное смещение составляет ±15 мм
На ходовой винт смонтирован защитный кожух для защиты от стружки.

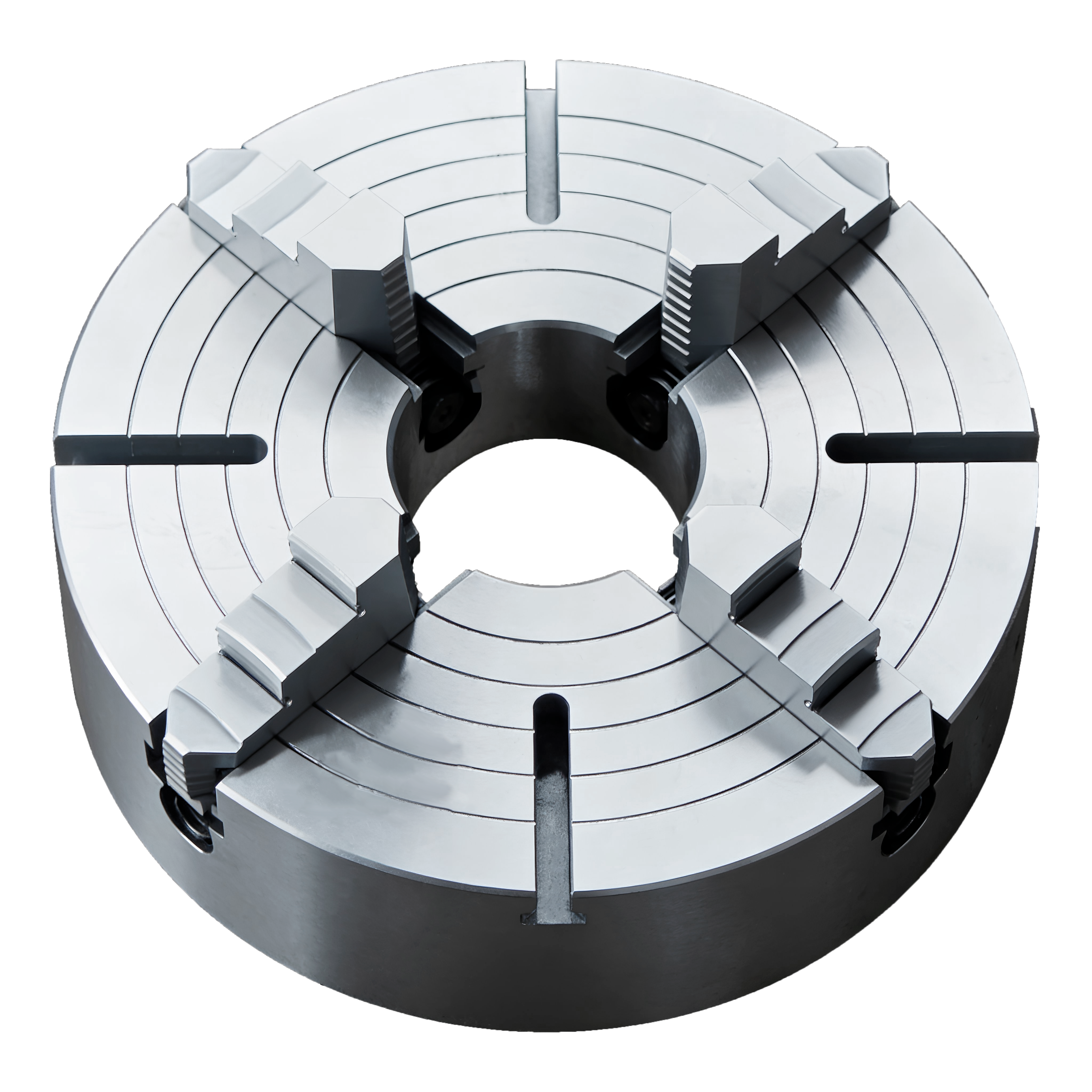

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

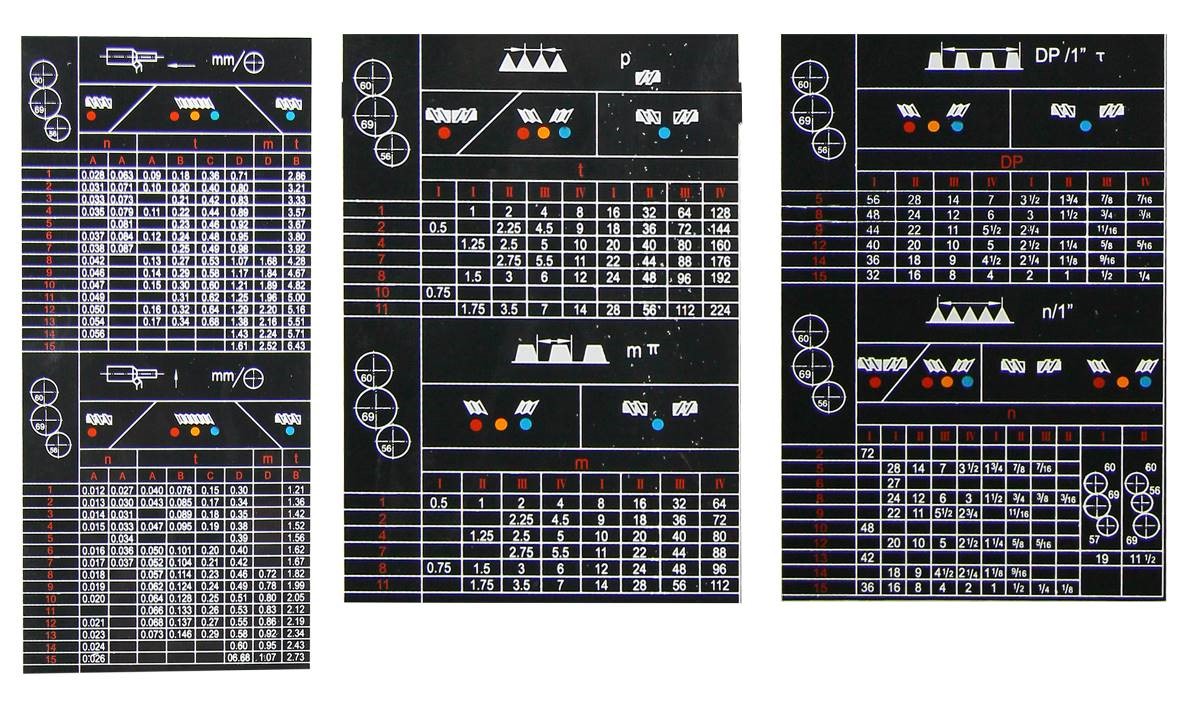

Каждый станок серии ZM имеет удобную и понятную таблицу резьб и подач.

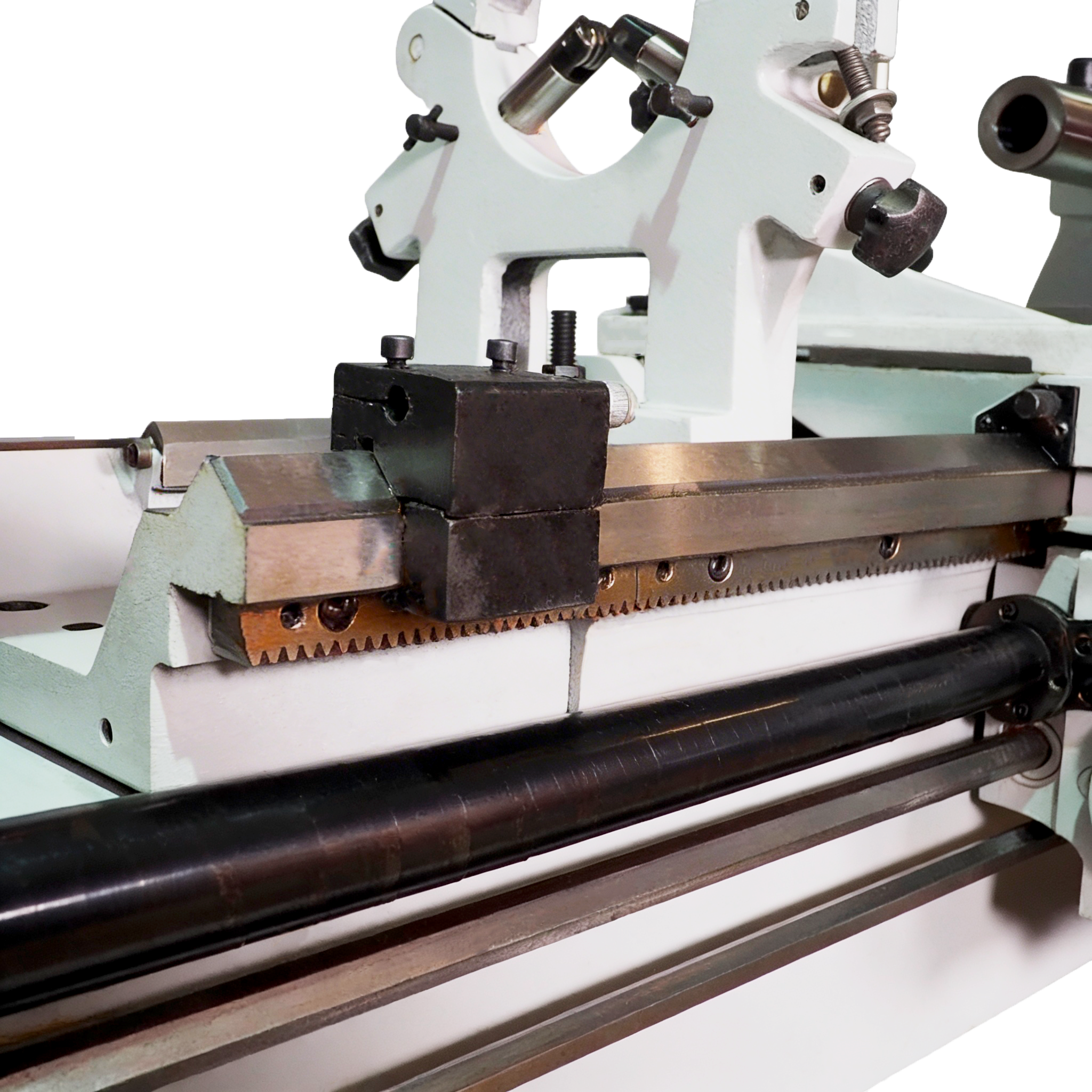

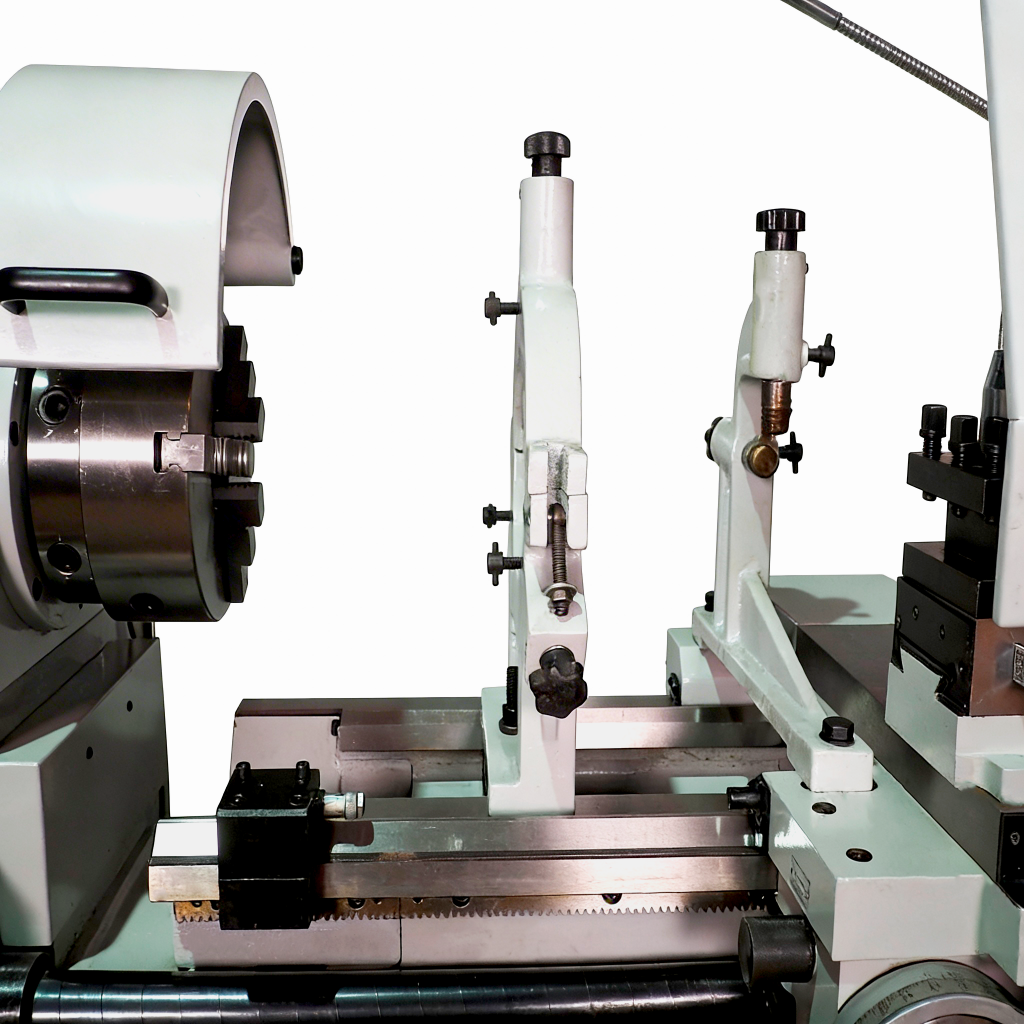

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм. Диапазон неподвижного люнета 6~125 мм.
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

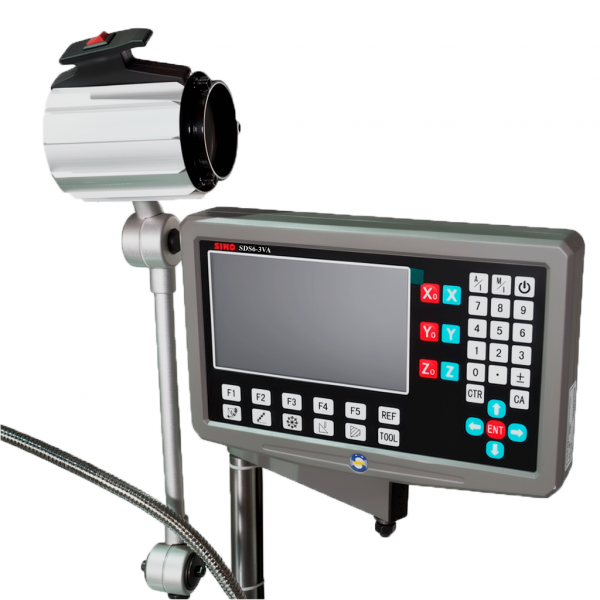

Многофункциональная УЦИ SINO SDS6-3VA позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

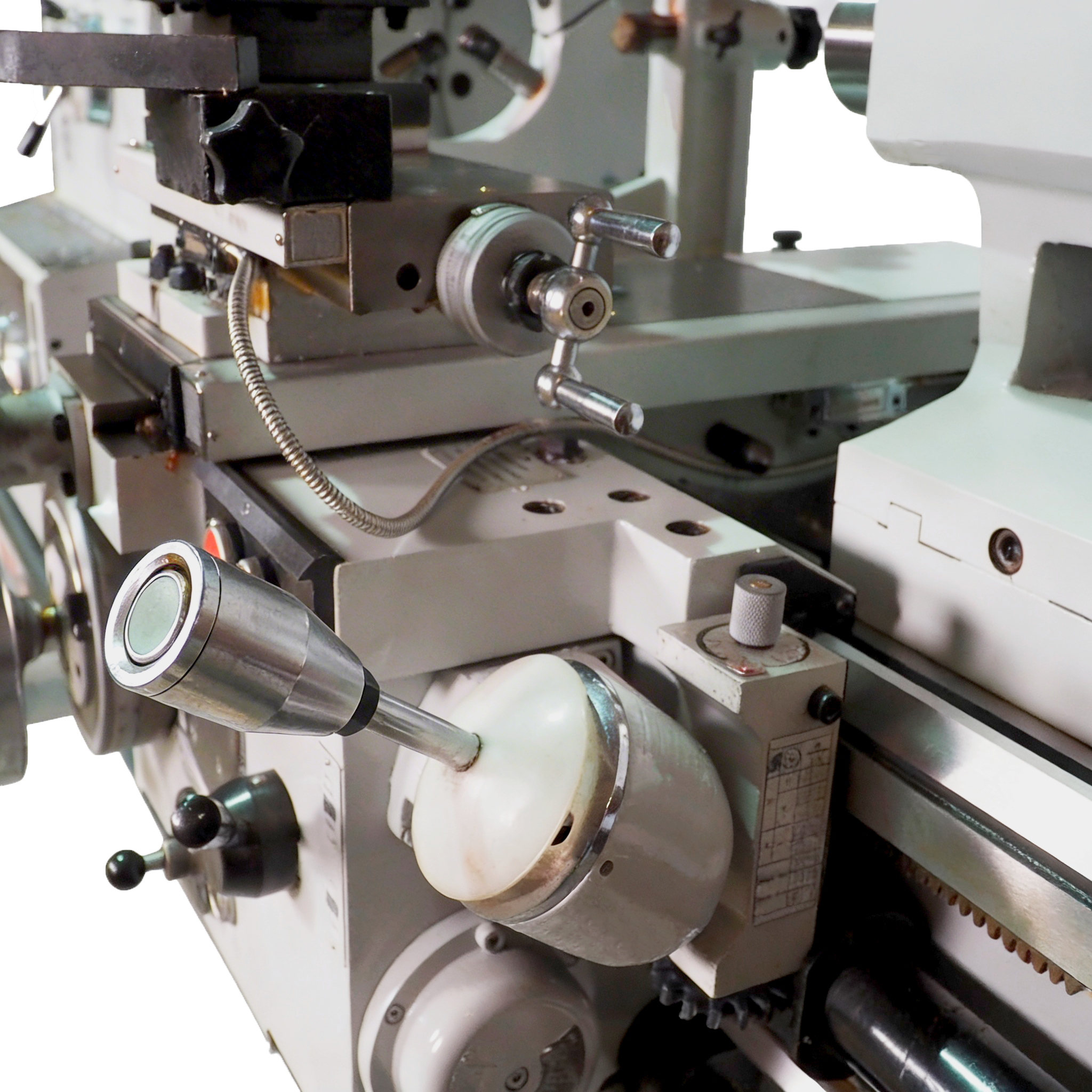

Все подвижные части станка оснащены тавотницами.

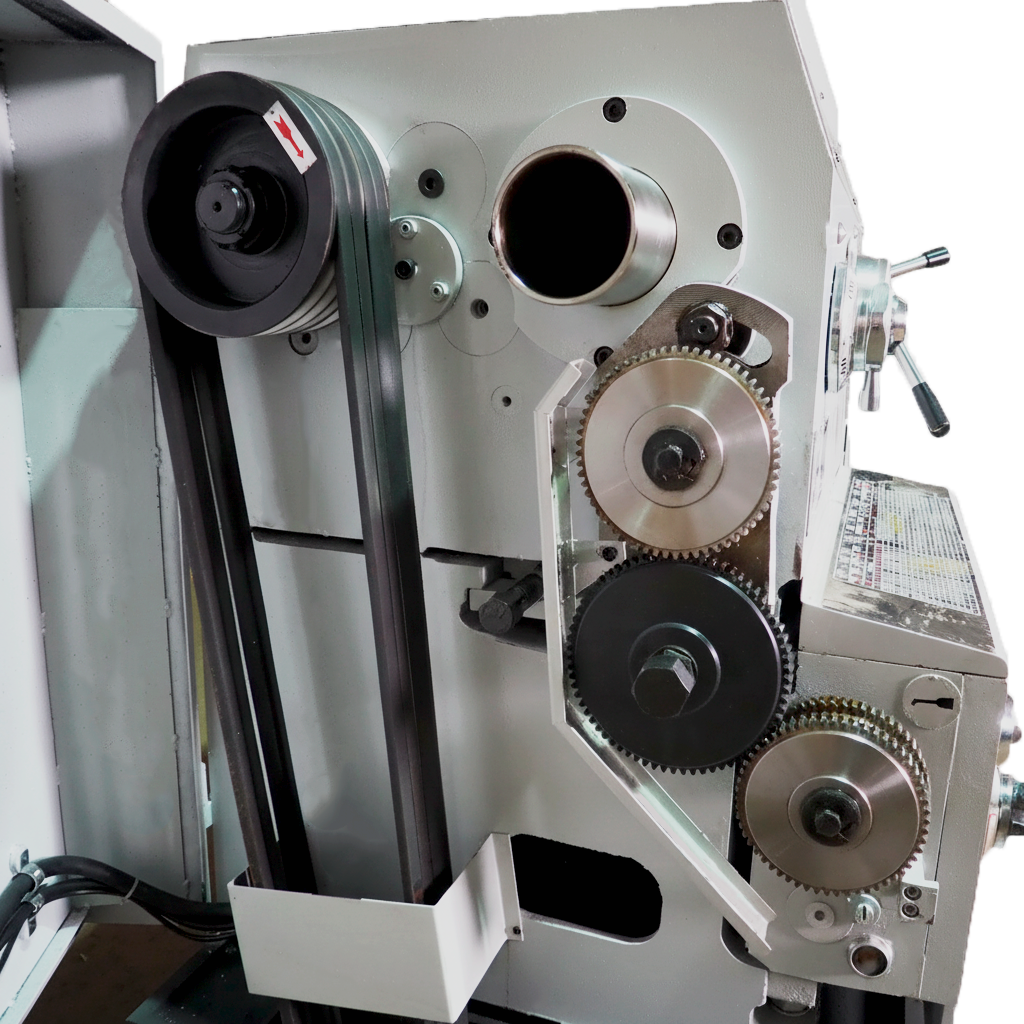

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Стандартная комплектация:
- ✓ 3-х кулачковый патрон 250 мм;
- ✓ 4-кулачковый патрон 320 мм;
- ✓ Планшайба 435 мм;
- ✓ 3-х осевое УЦИ;
- ✓ Защитный экран для патрона;
- ✓ Защитный кожух винта продольной подачи;
- ✓ Защитный экран для резцедержателя;
- ✓ Подвижный люнет;
- ✓ Неподвижный люнет;
- ✓ Два упорных центра;
- ✓ Ножной тормоз;
- ✓ Функция быстрого перемещения суппорта;
- ✓ Ящик с инструментами для обслуживания станка;
- ✓ Система подачи СОЖ;
- ✓ Станочная лампа;
- ✓ Резьбоуказатель;
- ✓ Масленка;
- ✓ Инструкция по эксплуатации на русском языке.
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Станок токарно-винторезный ZM 50100F DRO RFS
Елена
Елена
Какой диаметр у пиноли задней бабки?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Диаметр пиноли задней бабки составляет 75 мм.
Марьям
Марьям
Подвижный люнет на станке есть?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Да, подвижный люнет входит в базовый комплект поставки станка.
