Станок токарно-винторезный ZM 50200F DRO RFS
Рассрочка 0%
Товар доступен в рассрочку
Аналог 16К25
500 мм х 2000 мм
УЦИ
Двигатель 7,5 кВт

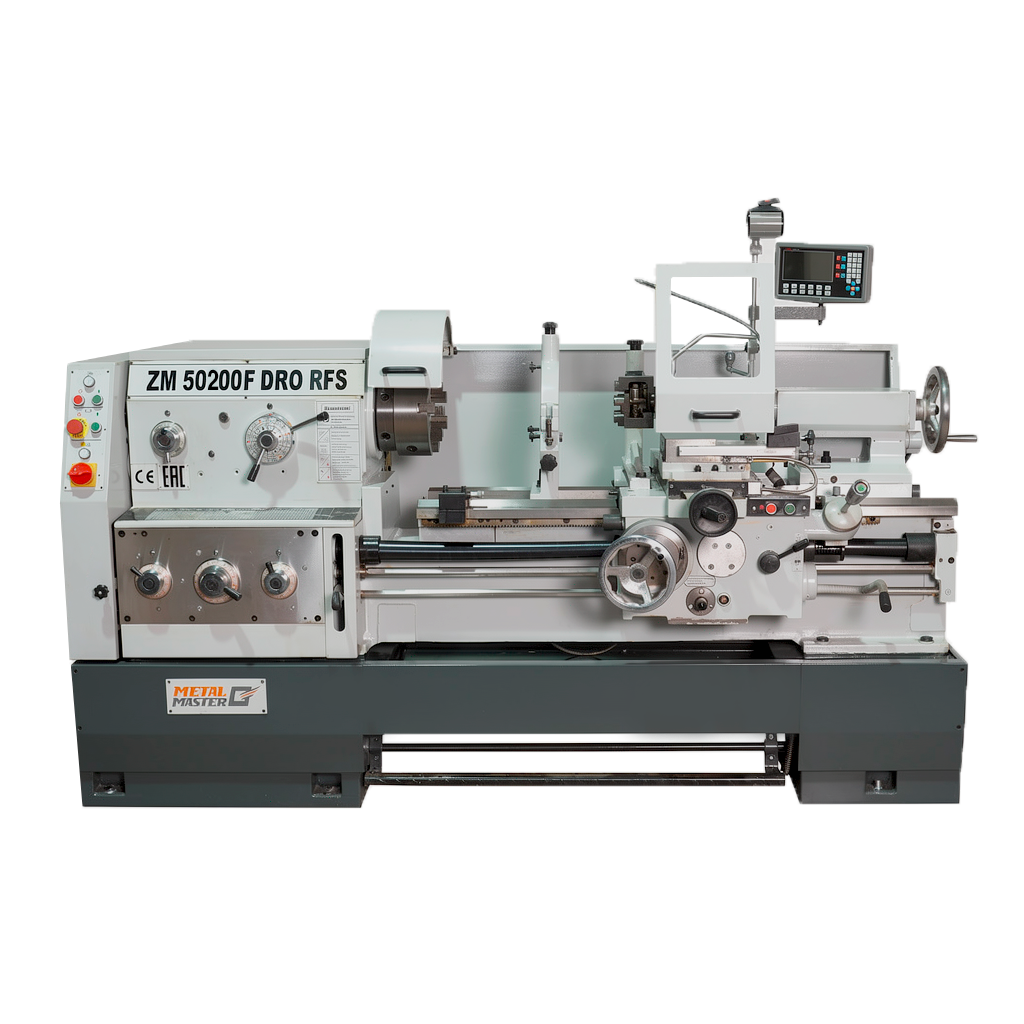

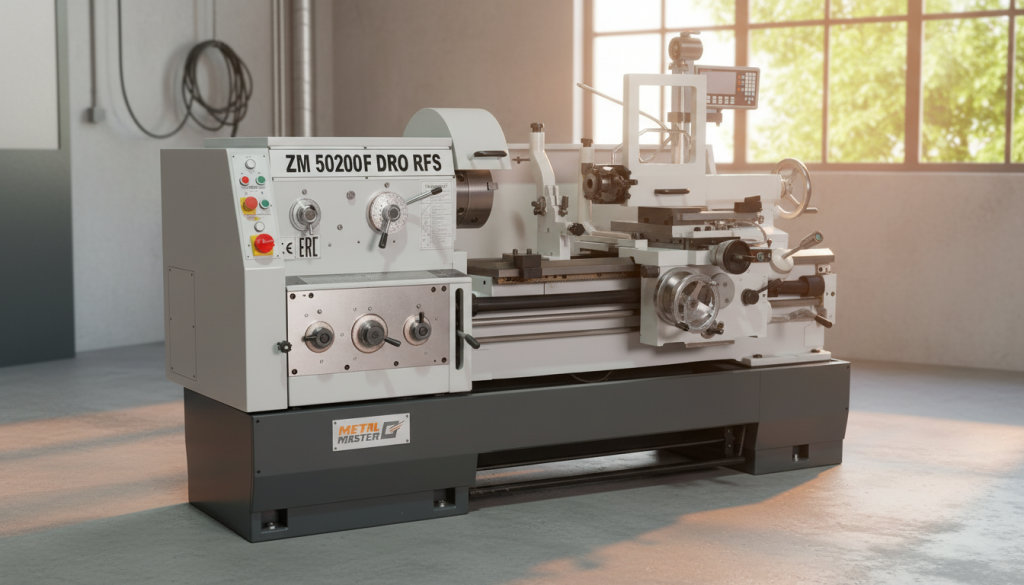

Станок токарно-винторезный ZM 50200F DRO RFS
Токарно-винторезный станок Metal Master ZM 50200F DRO RFS предназначен для обработки резанием заготовок из конструкционных материалов, включая стали, чугуны и сплавы цветных металлов. Оборудование также позволяет нарезать метрические, дюймовые, модульные и питчевые резьбы.
1 999 998 ₽
В наличии
Рассрочка 0%
i
- Первый взнос 30%599 999 ₽
- Оставшаяся сумма1 399 999 ₽
- Срок6 месяцев
- Ежемесячный платеж233 333 ₽
- Комиссия0%
1
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Технические характеристики
| Модель | ZM 50200F DRO RFS |
|---|---|
| Макс. диаметр над станиной, мм | 500 |
| Макс. диаметр над поперечными салазками, мм | 300 |
| Макс. диаметр над выемкой в станине, мм | 710 |
| Расстояние между центрами, мм | 2000 |
| Ширина станины, мм | 390 |
| Диаметр отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 90-(1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб | 0.5~224 мм /48 |
| Диапазон нарезаемых дюймовых резьб | 72~1/8T.P.I /46 |
| Диапазон нарезаемых модульных резьб | 0.5~112/42 |
| Диапазон нарезаемых питчевых резьб | 56~1/4 D.P /45 |
| Диапазон продольной подачи, мм | 0,028-6,43 |
| Диапазон поперечной подачи, мм | 0,012-2,73 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Поперечный ход задней бабки | ±15mm |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 320 |
| Максимальная сечение резца, мм | 25х25 |
| Мощность двигателя, кВт | 7.5 |
| Габариты станка, мм | 3632х975х1270 |
| Габариты упаковки, мм | 3700х1150х2200 |
| Масса нетто/брутто, кг | 2500/2900 |
Описание
Токарно-винторезный станок Metal Master ZM 50200F DRO RFS предназначен для обработки резанием заготовок из конструкционных материалов, включая стали, чугуны и сплавы цветных металлов. Оборудование также позволяет нарезать метрические, дюймовые, модульные и питчевые резьбы.

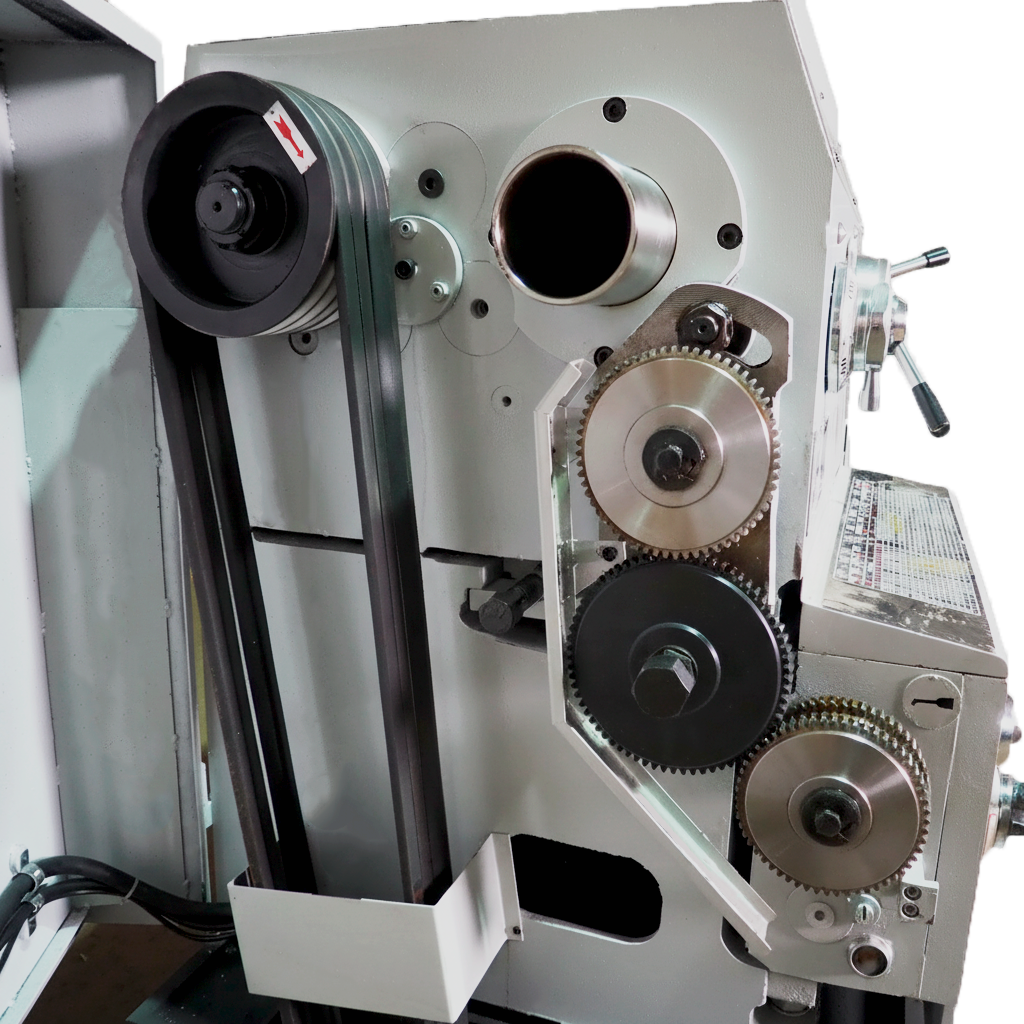

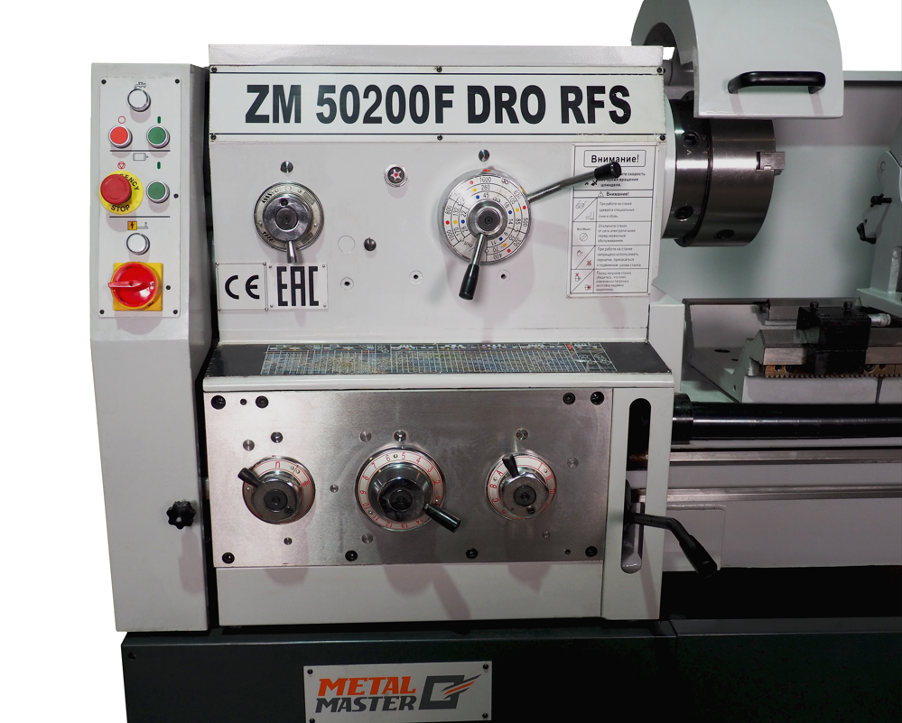

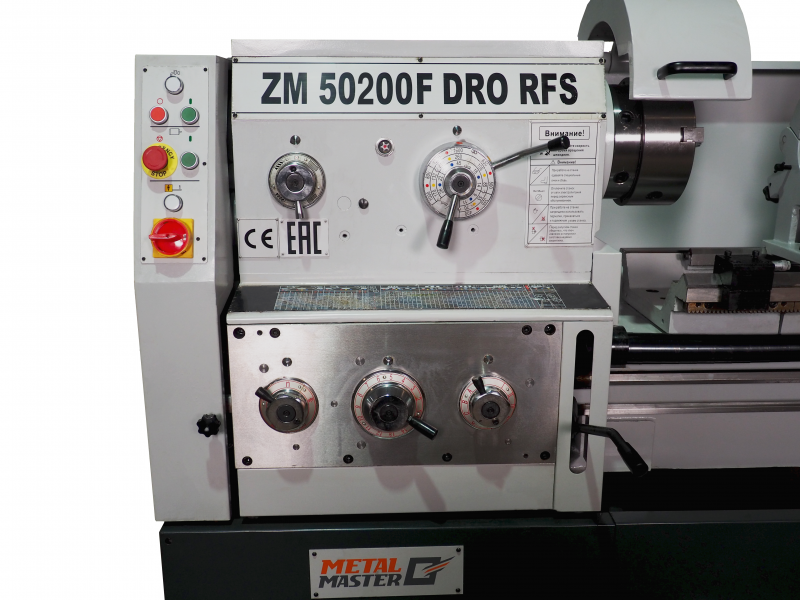

Модель отличается продуманной эргономикой управления, которая интуитивно понятна любому токарю. Приводные шкивы и гитара зубчатых колёс надёжно защищены крышкой шпиндельной бабки.
В стандартную комплектацию входят система подачи СОЖ, станочный светильник местного освещения, а также подвижный и неподвижный люнеты.
Станок позволяет независимо регулировать частоту вращения ходового вала и ходового винта.

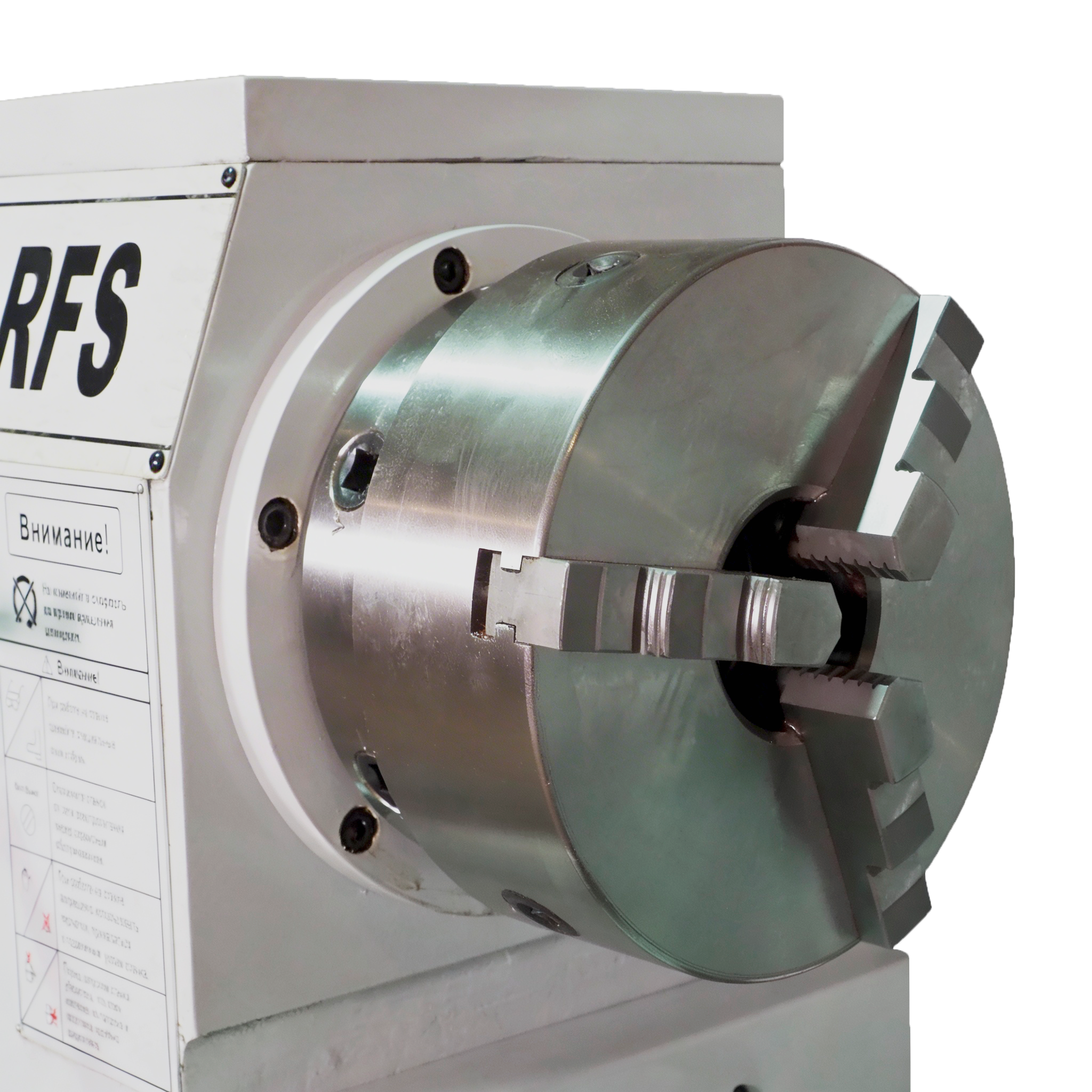

Станок укомплектован трёхкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Внутренний диаметр шпинделя равен 82 мм.

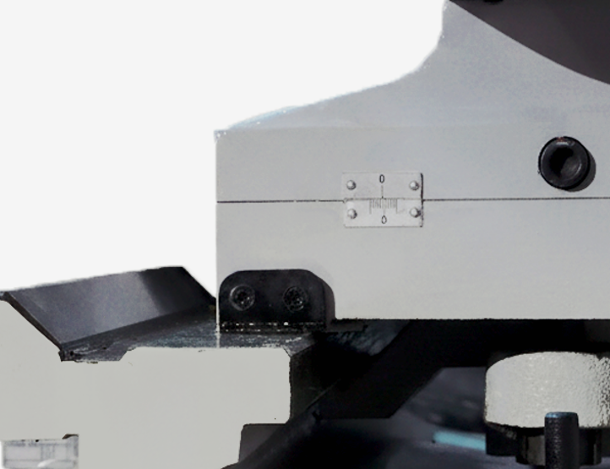

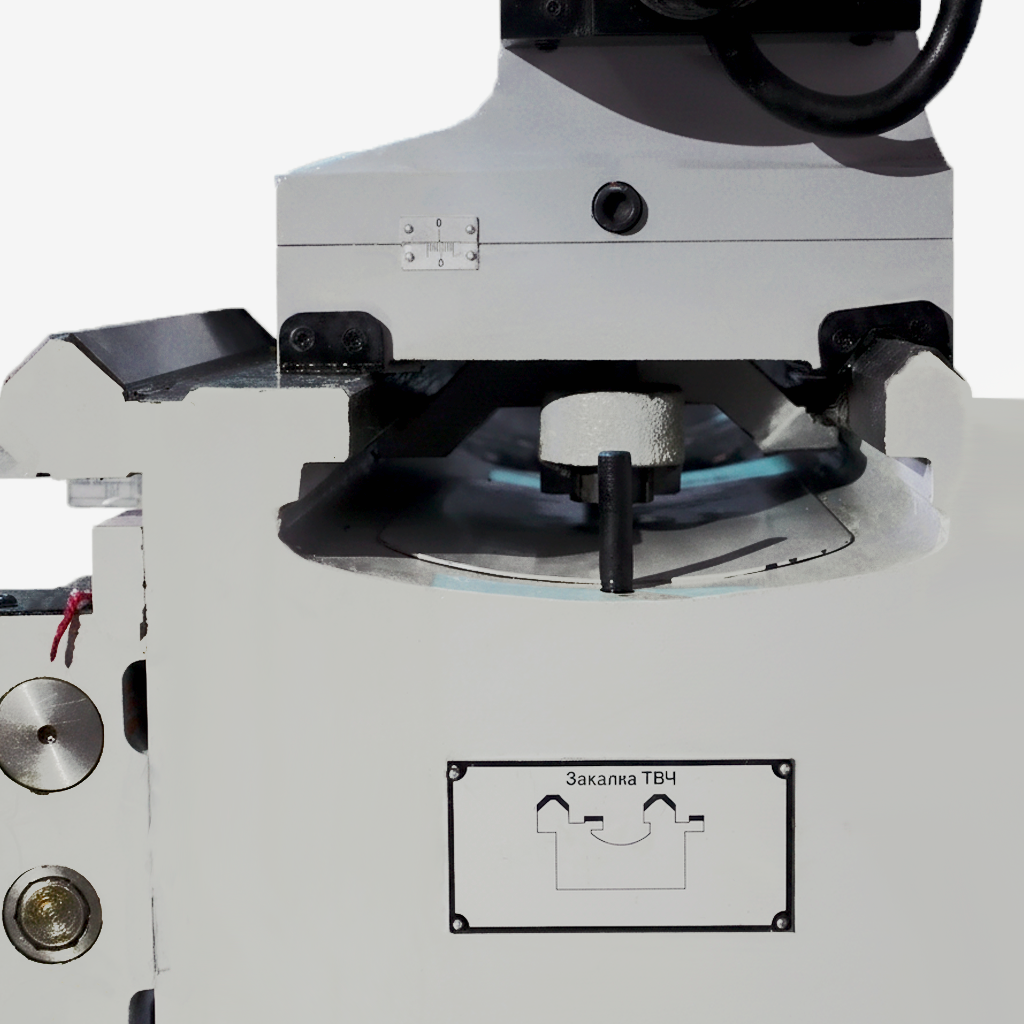

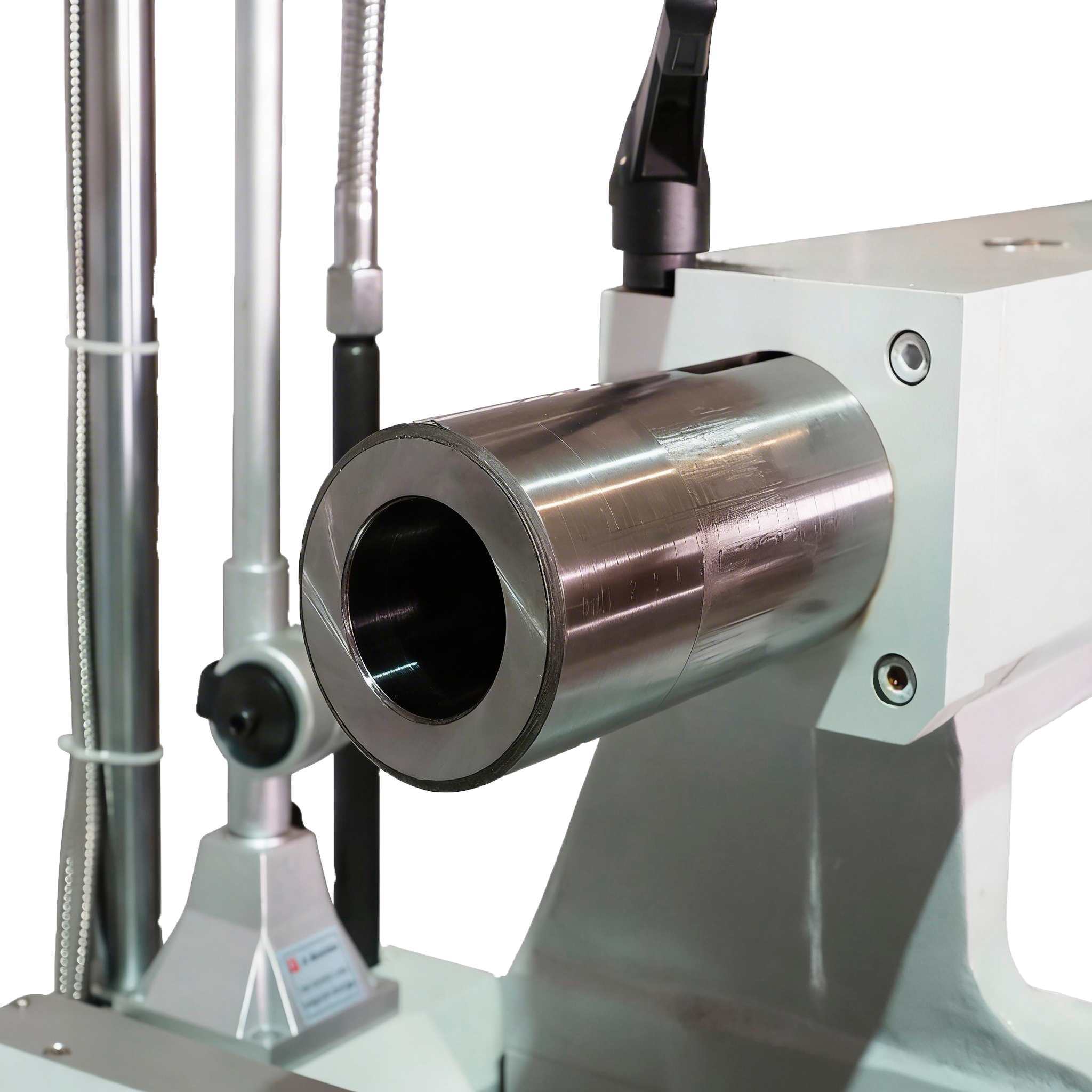

Вылет пиноли задней бабки – 150 мм. Поперечное смещение составляет ±15 мм

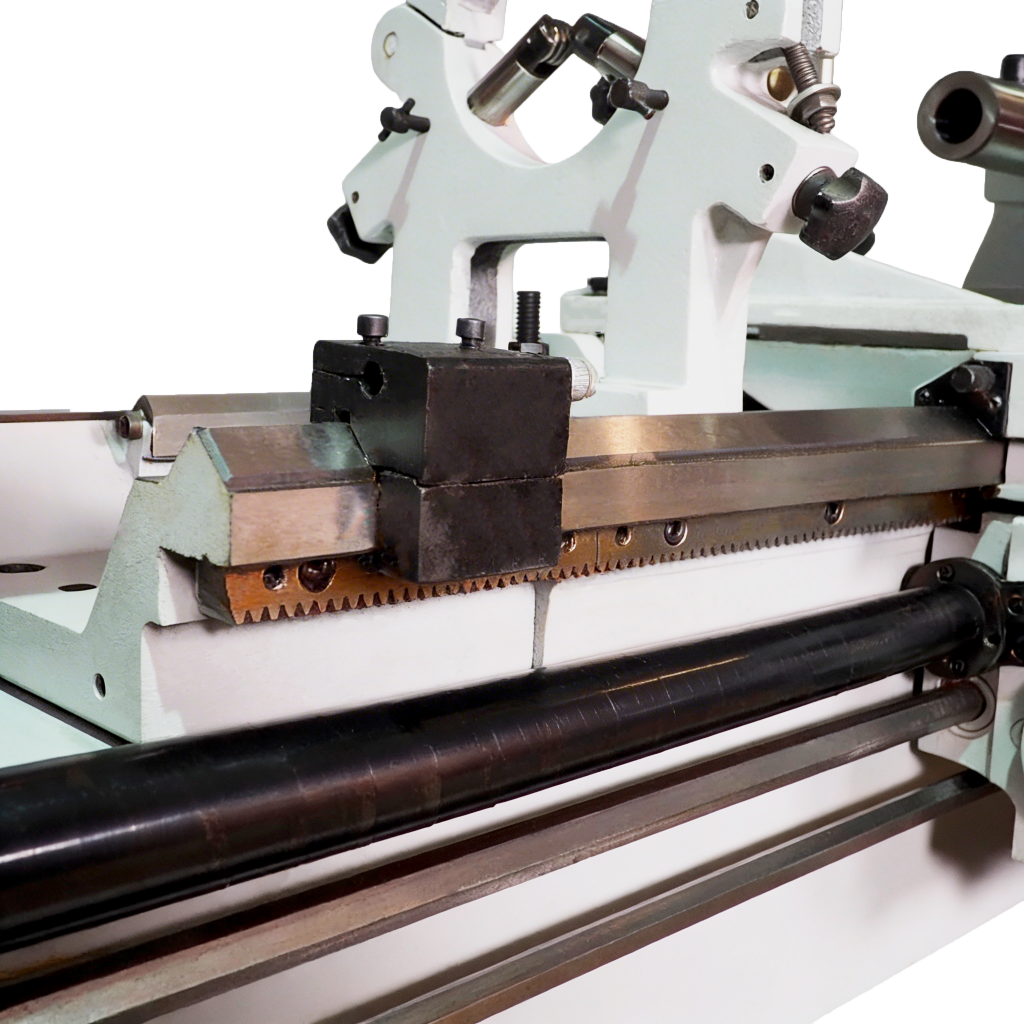

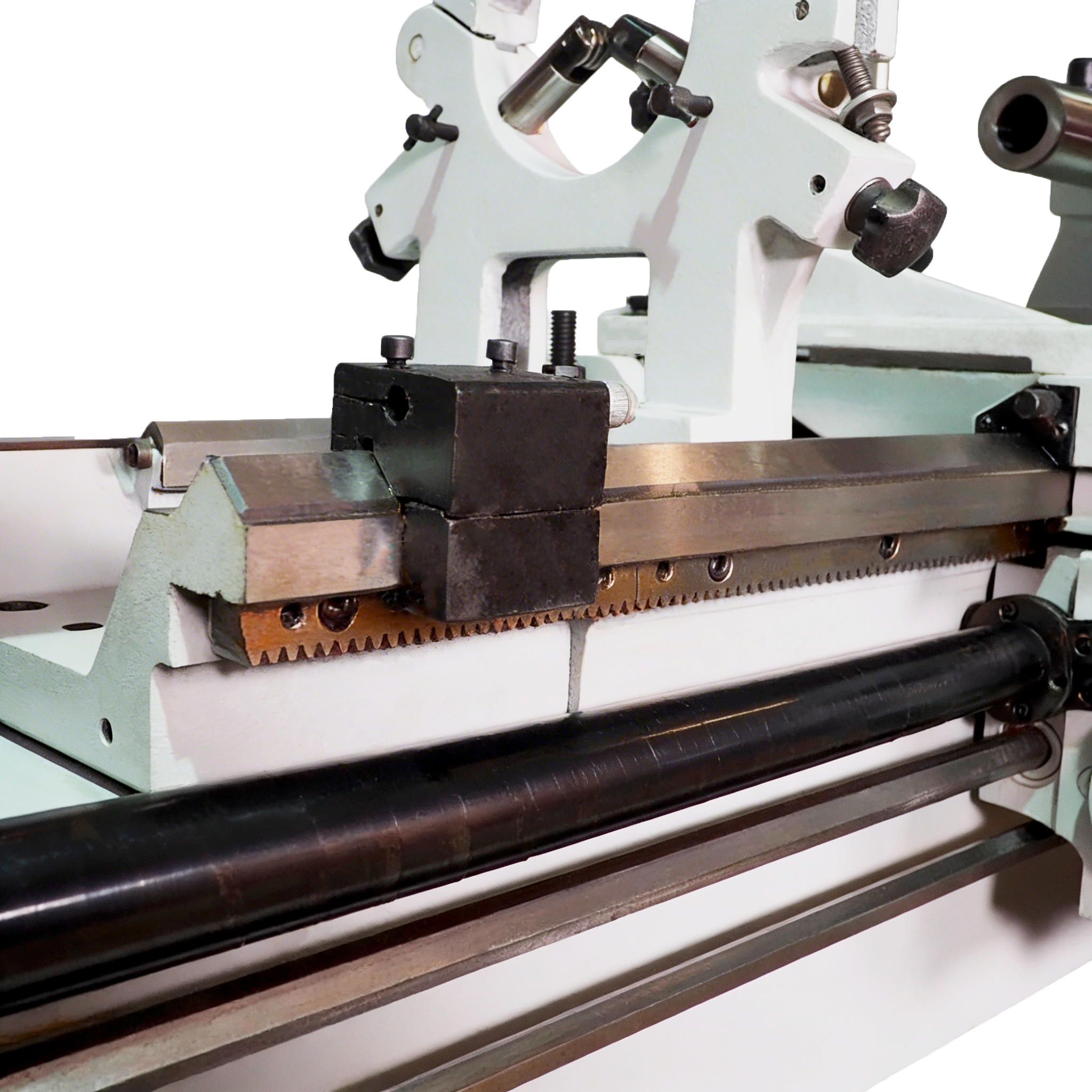

На ходовой винт смонтирован защитный кожух для защиты от стружки.

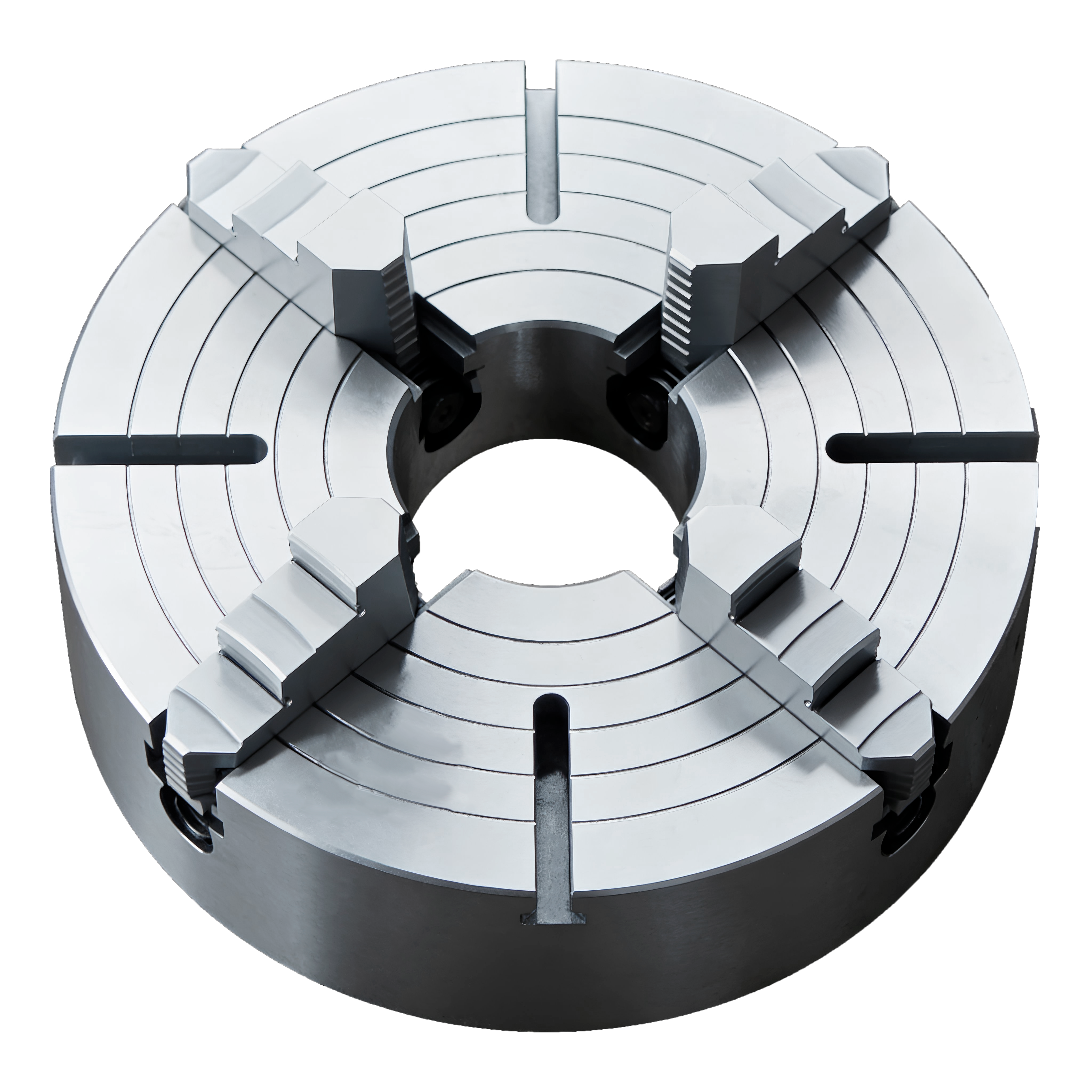

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

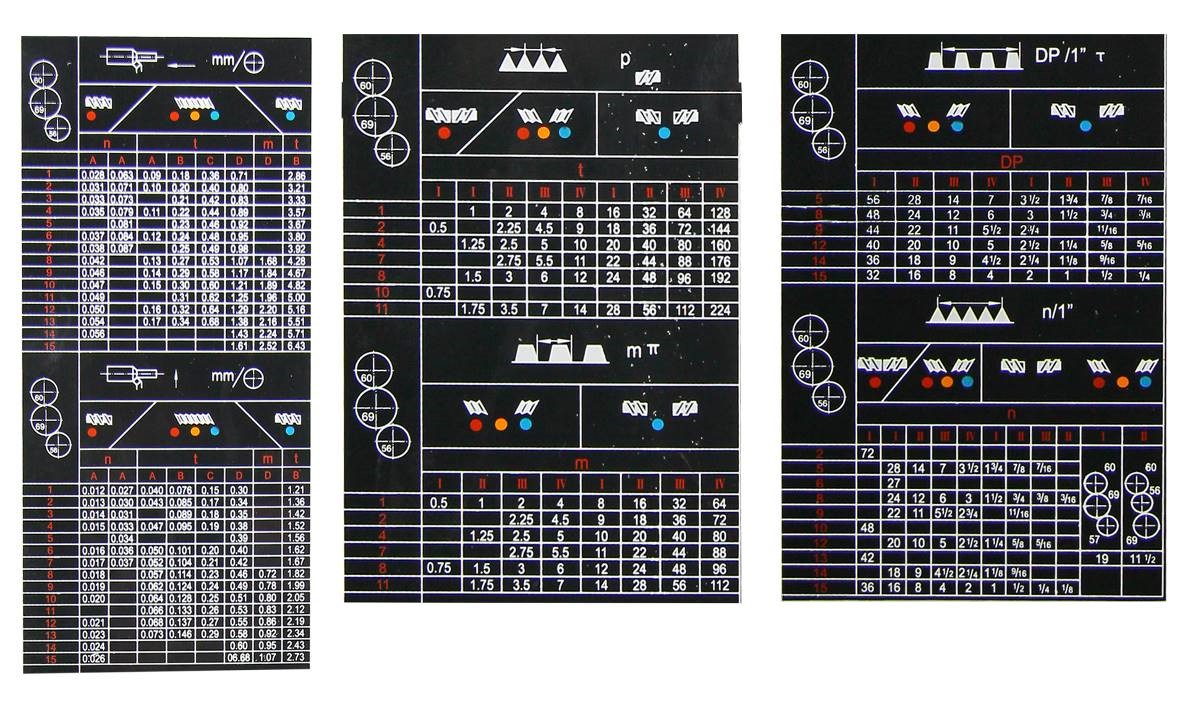

Каждый станок серии ZM имеет удобную и понятную таблицу резьб и подач.

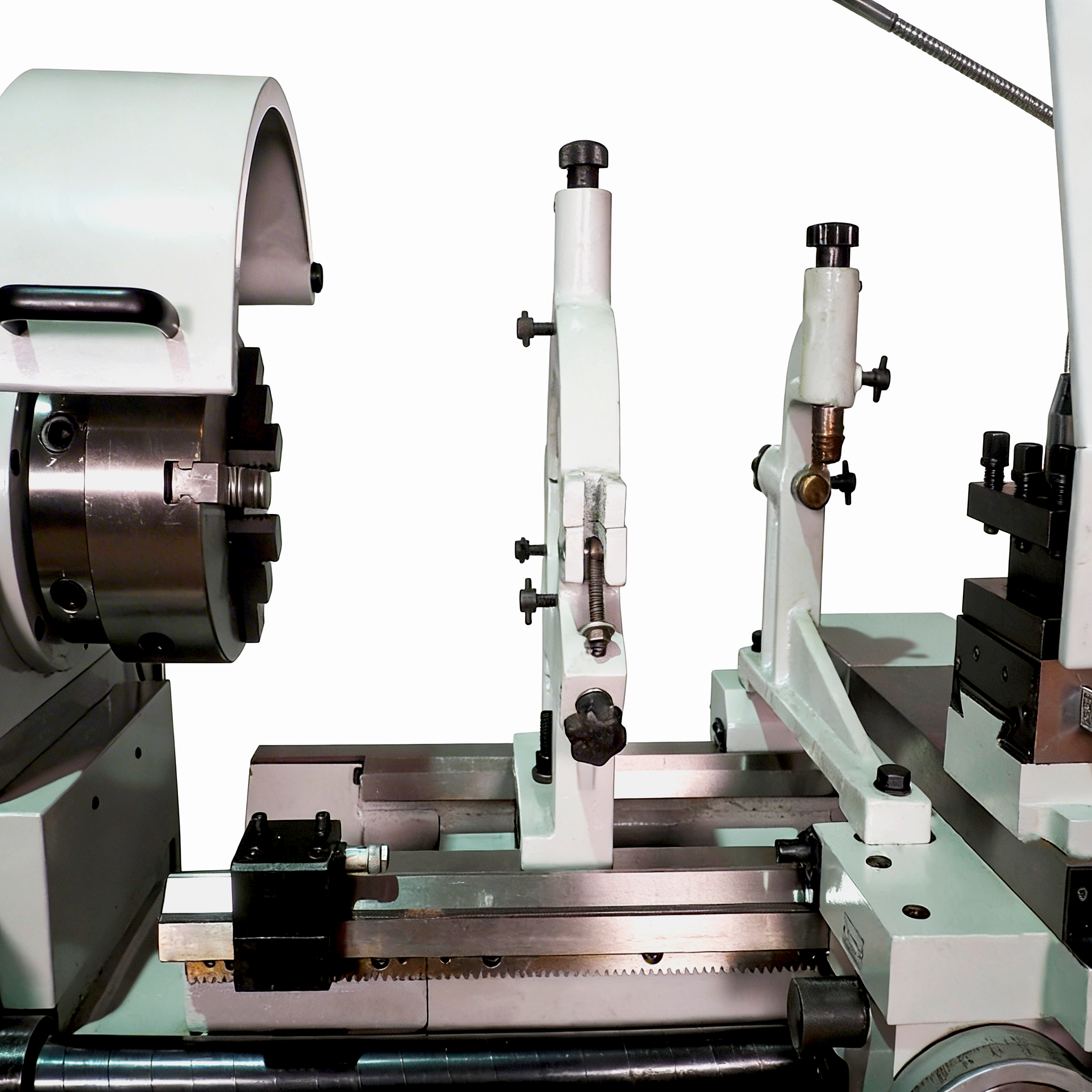

В базовой комплектации станок оснащается подвижным и неподвидным люнетами. Диапазон зажима подвижного люнета составляет от 6 до 100 мм, неподвижного — от 6 до 125 мм.

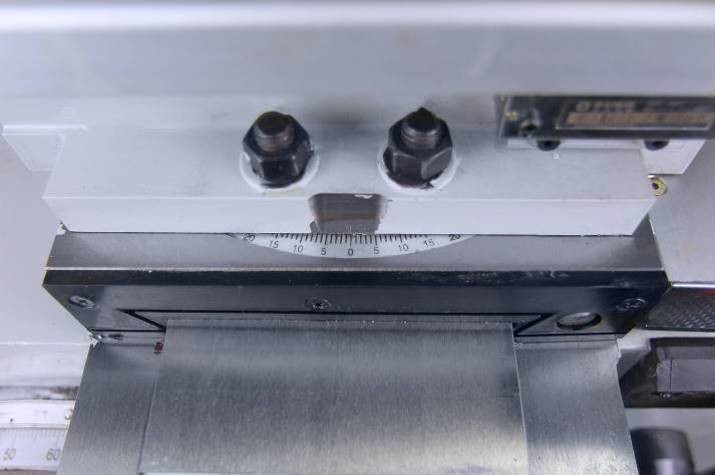

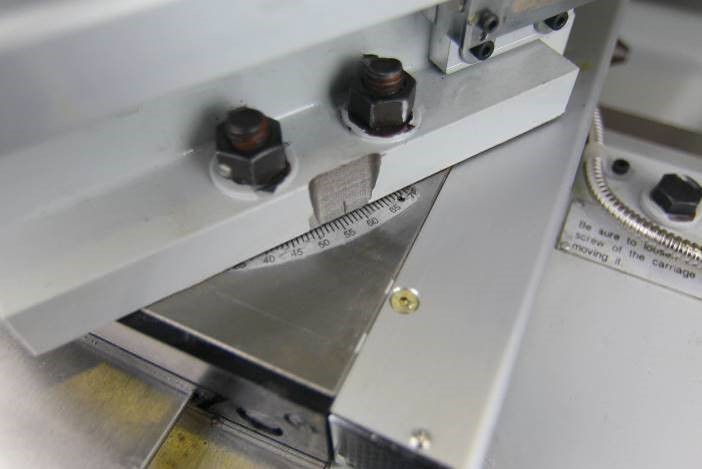

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

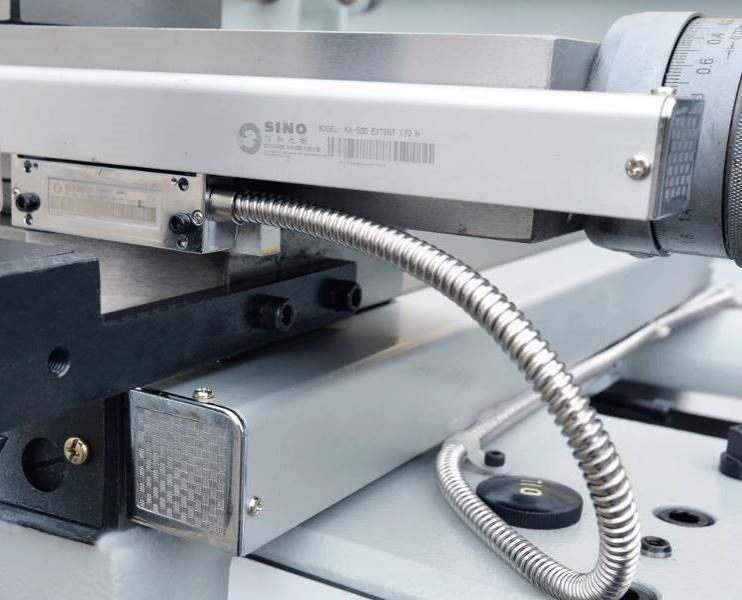

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

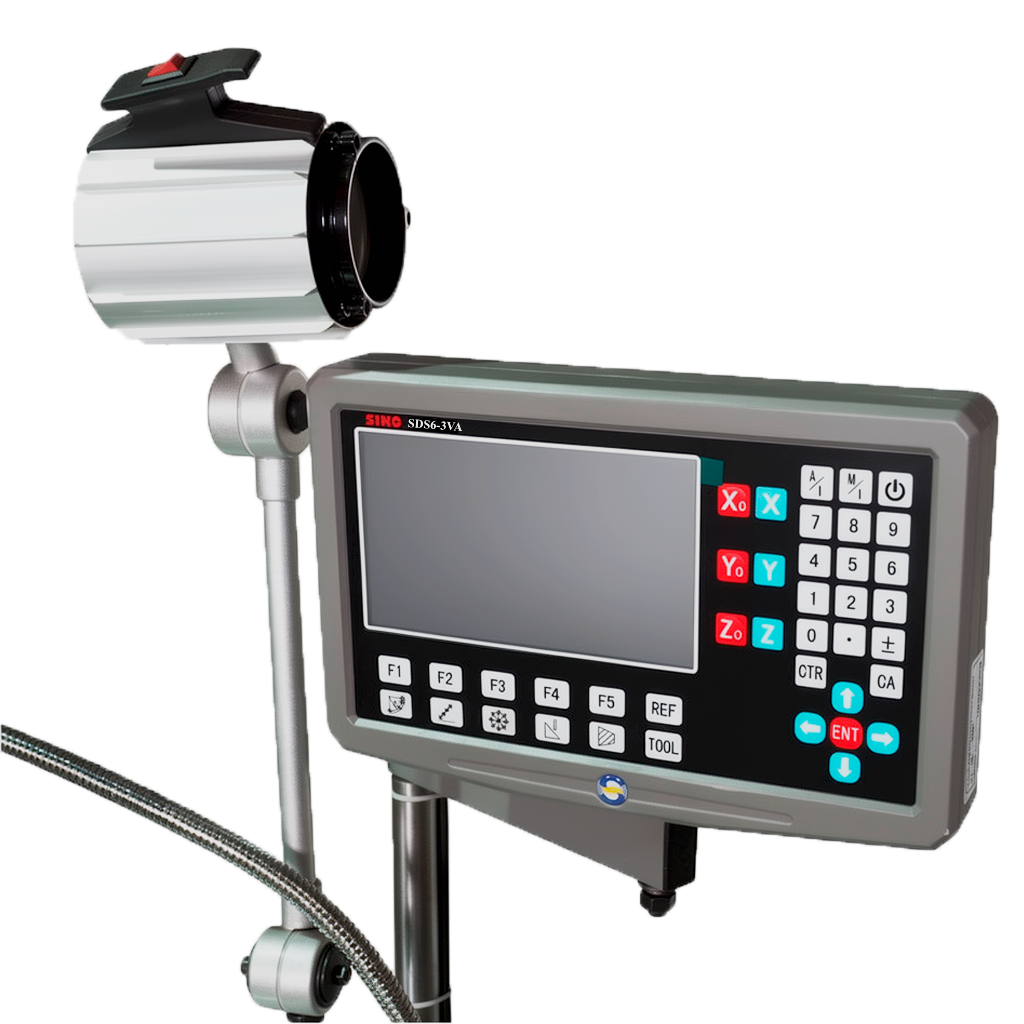

Многофункциональная УЦИ SINO SDS6-3VA позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

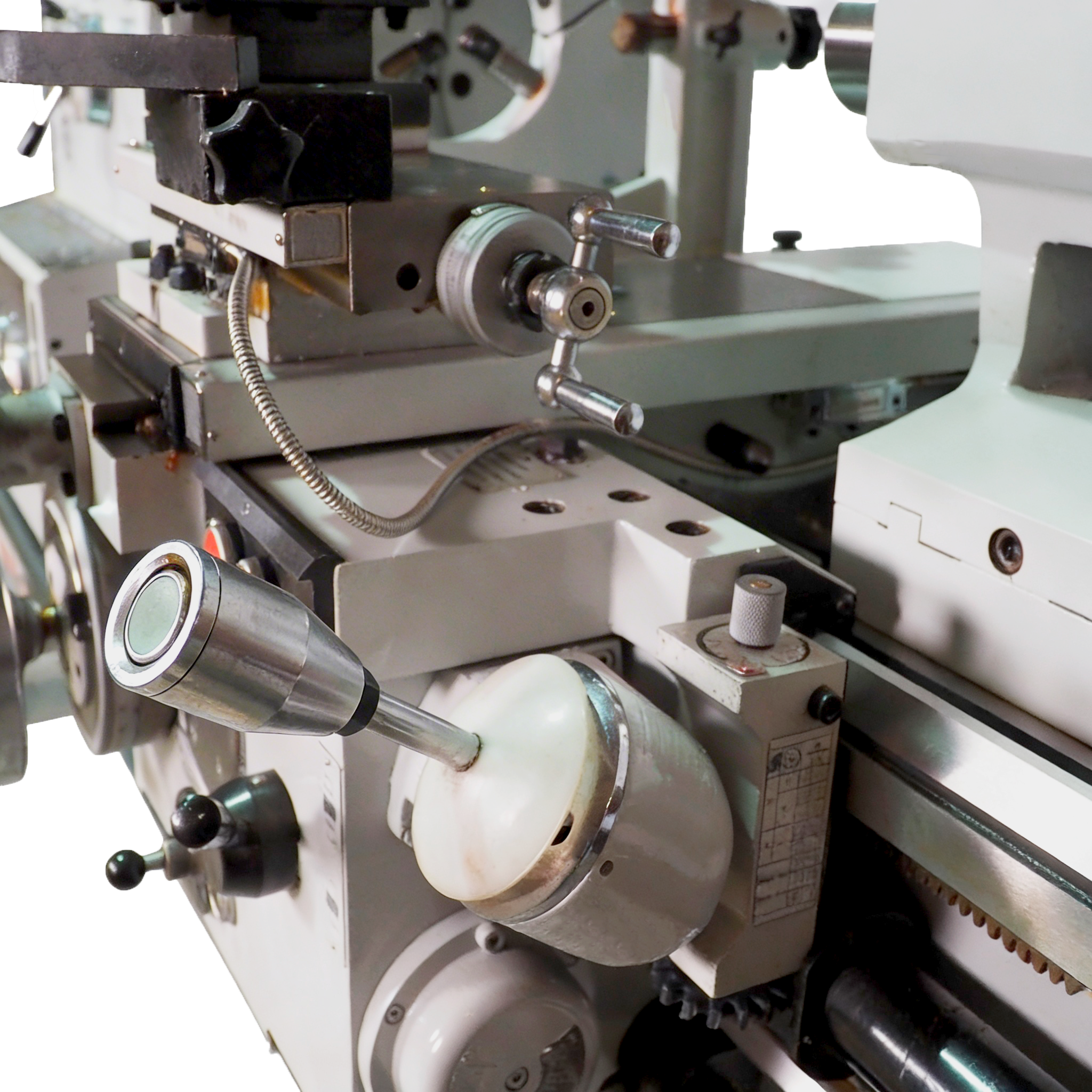

Все подвижные части станка оснащены тавотницами.
24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Стандартная комплектация:
- ✓ 3-х кулачковый патрон 250 мм;
- ✓ 4-кулачковый патрон 320 мм;
- ✓ Планшайба 435 мм;
- ✓ 3-х осевое УЦИ;
- ✓ Защитный экран для патрона;
- ✓ Защитный кожух винта продольной подачи;
- ✓ Защитный экран для резцедержателя;
- ✓ Подвижный люнет;
- ✓ Неподвижный люнет;
- ✓ Два упорных центра;
- ✓ Ножной тормоз;
- ✓ Функция быстрого перемещения суппорта;
- ✓ Ящик с инструментами для обслуживания станка;
- ✓ Система подачи СОЖ;
- ✓ Станочная лампа;
- ✓ Резьбоуказатель;
- ✓ Масленка;
- ✓ Инструкция по эксплуатации на русском языке.
Покупают с товаром
Товар из разделов
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Станок токарно-винторезный ZM 50200F DRO RFS
Никитин Дмитрий
Никитин Дмитрий
Скажите, какая максимальная скорость вращения шпинделя?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Максимальная скорость вращения шпинделя составляет 1600 об/мин.
Иван Фомин
Иван Фомин
С упаковкой какая масса у станка?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Масса брутто данной модели составляет 2900 кг.
