Станок токарно-винторезный ZM 50150F DRO RFS

Сейчас этот товар смотрят 3 человека

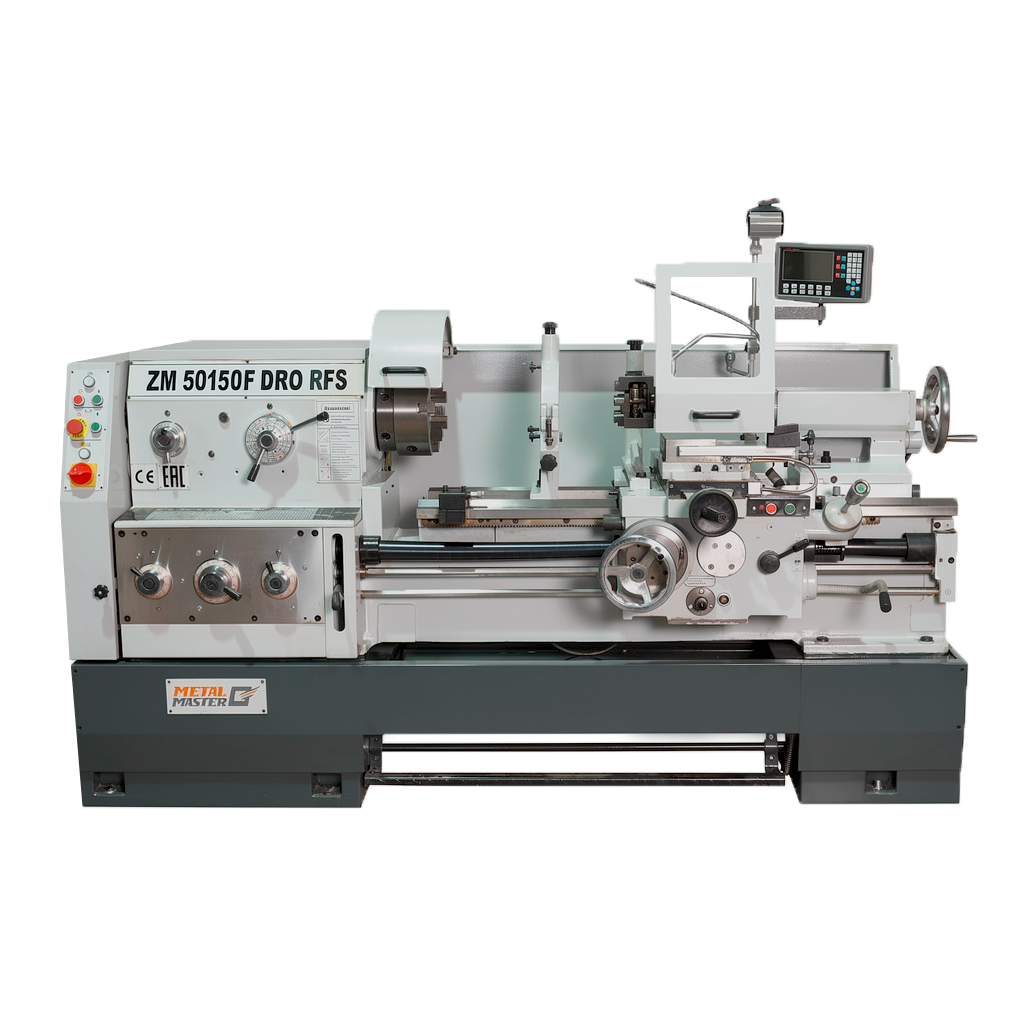

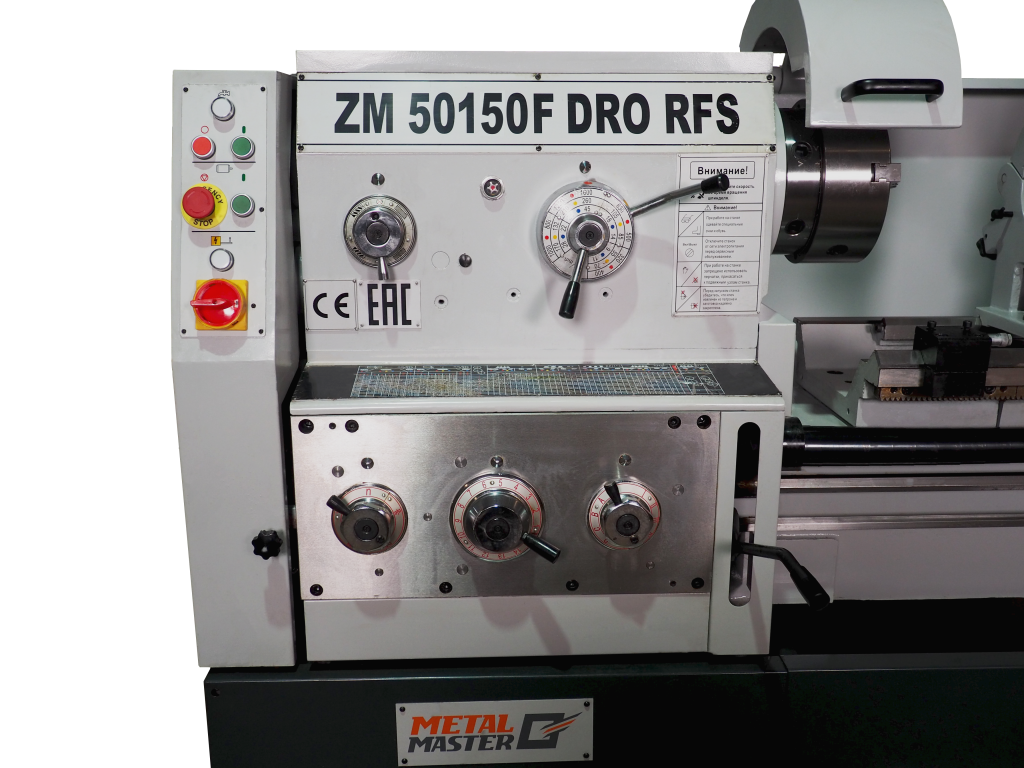

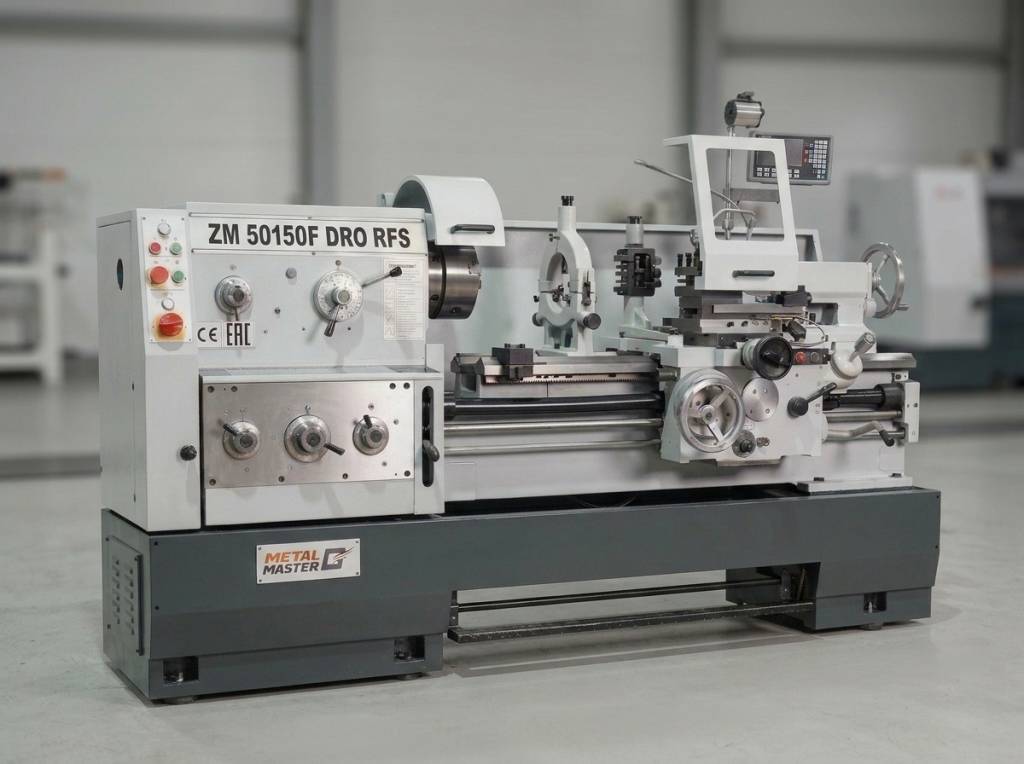

Промышленные, Токарно-Винторезный Станок Metal Master ZM 50150F DRO RFS

1 559 943 руб.

В пути

Нашли дешевле?

Связаться с нами:

Max

Купить со скидкой ПОЛУЧИТЬ КП

Характеристики
Описание
Отзывы и вопросы

Технические характеристики

Модель	ZM 50150F DRO RFS
Макс. диаметр над станиной, мм	500
Макс. диаметр над поперечными салазками, мм	300
Макс. диаметр над выемкой в станине, мм	710
Расстояние между центрами, мм	1500
Ширина станины, мм	390
Диаметр отверстия шпинделя, мм	82
Торец шпинделя	Cam lock D8
Конус отверстия шпинделя	90-(1:20)
Количество передач	24
Диапазон скоростей шпинделя об/мин	9~1600
Диапазон нарезаемых метрических резьб	0.5~224 мм /48
Диапазон нарезаемых дюймовых резьб	72~1/8T.P.I /46
Диапазон нарезаемых модульных резьб	0.5~112/42
Диапазон нарезаемых питчевых резьб	56~1/4 D.P /45
Диапазон продольной подачи, мм	0,028-6,43
Диапазон поперечной подачи, мм	0,012-2,73
Диаметр пиноли задней бабки, мм	75
Макс. ход пиноли задней бабки, мм	150
Конус шпинделя задней бабки	M.T.NO.5
Поперечный ход задней бабки	±15mm
Макс. ход верхней салазки, мм	145
Макс. ход поперечных салазок, мм	320
Максимальная сечение резца, мм	25х25
Мощность двигателя, кВт	7.5
Габариты станка, мм	3132х975х1270
Габариты упаковки, мм	3300х1150х2200
Масса нетто/брутто, кг	2300/2700

Описание

Описание станка Станок токарно-винторезный ZM 50150F DRO RFS

Metal Master ZM 50100F DRO RFS – это токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

Токарно-винторезный станок Metal Master ZM 50100F DRO RFS

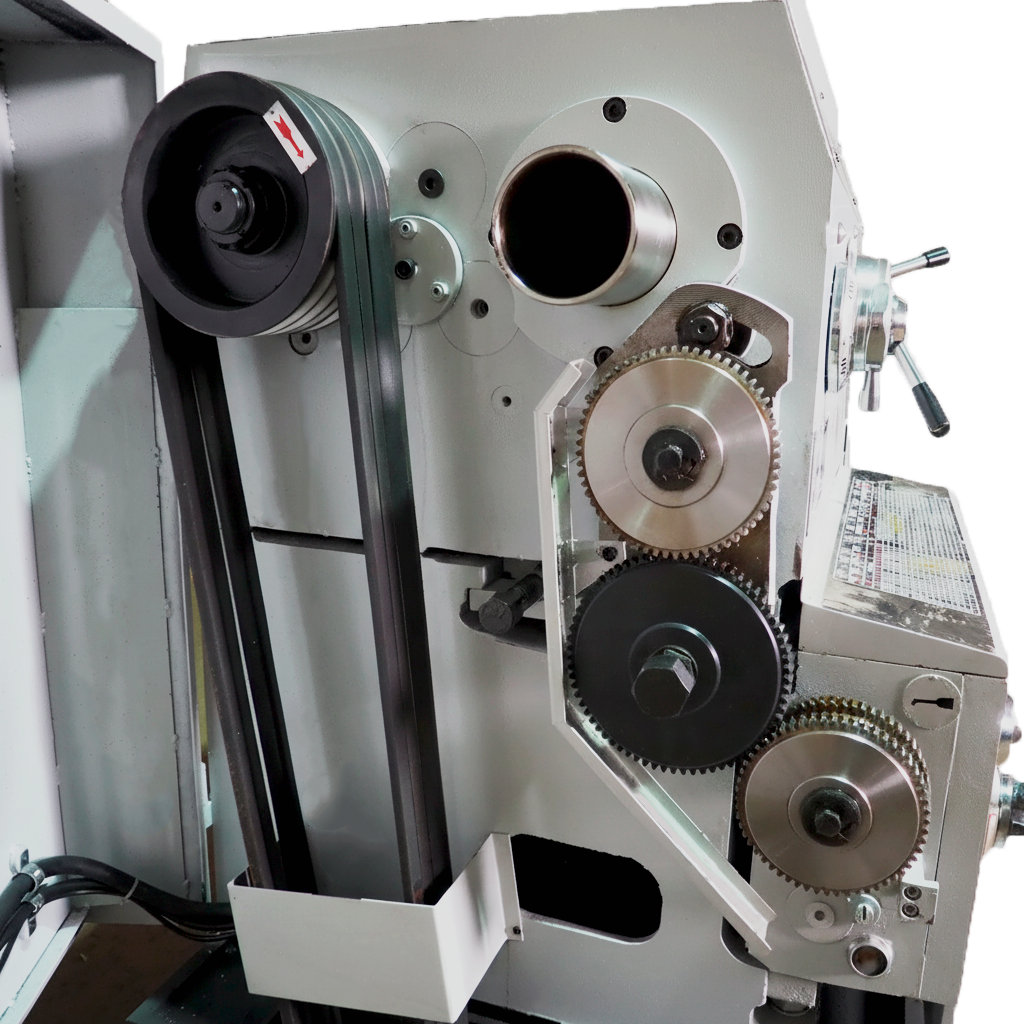

Модель обладает удобной эргономикой управления, понятной любому токарю. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

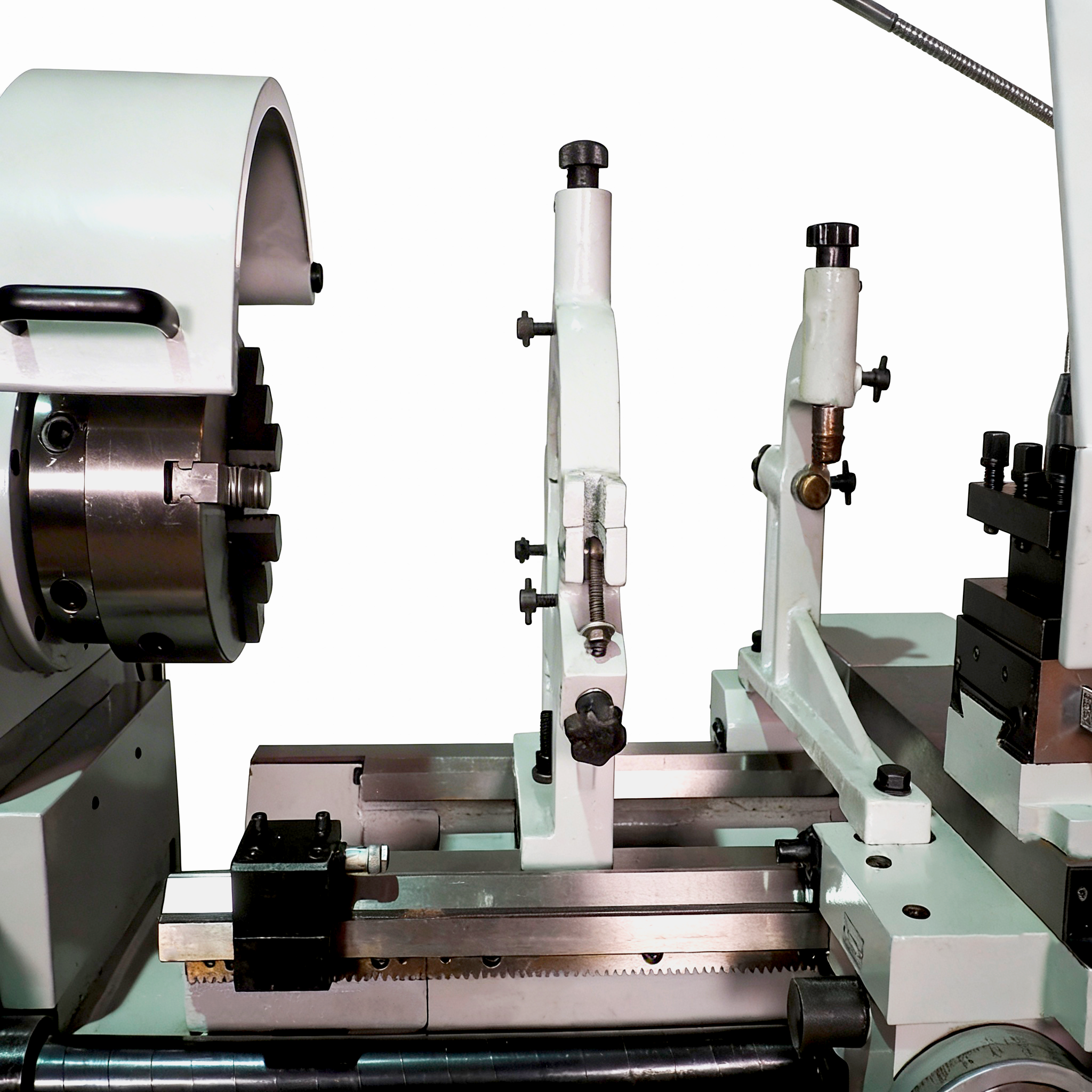

Комплектация станка

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

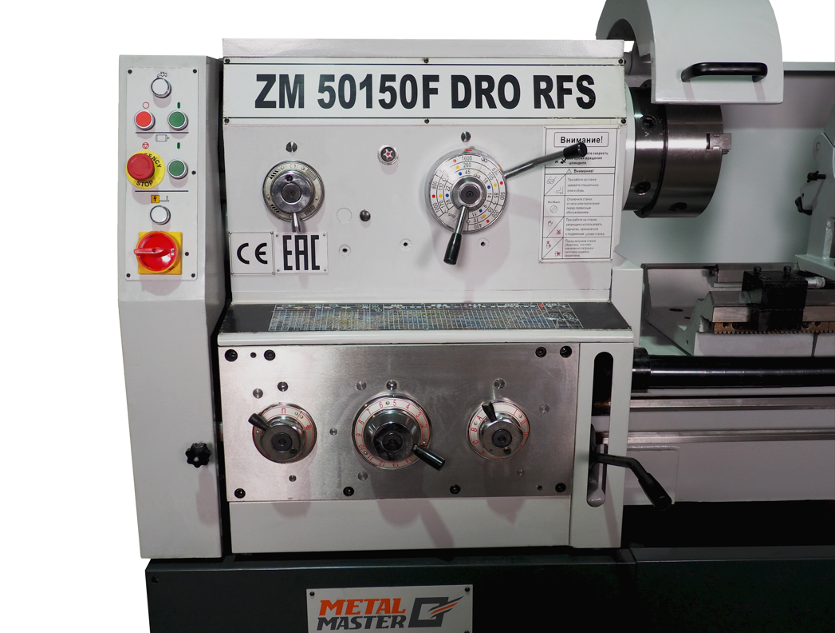

Регулировка оборотов

Станок позволяет раздельно регулировать обороты ходового вала и ходового винта.

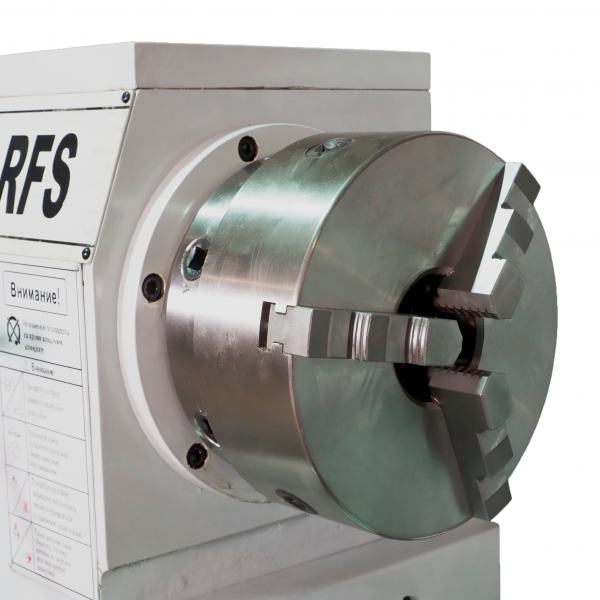

Трехкулачковый патрон

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Внутренний диаметр шпинделя составляет 82 мм.

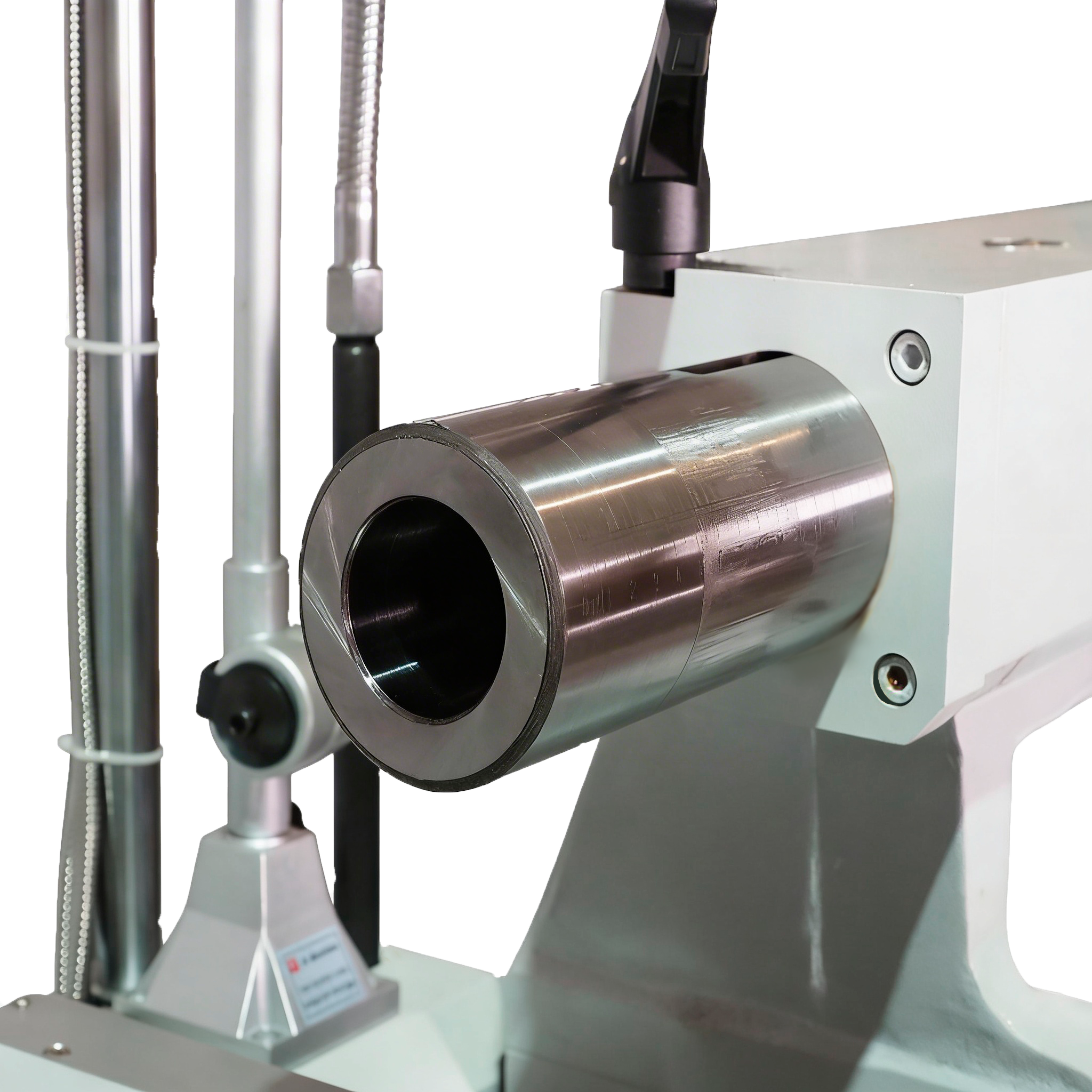

Задняя бабка

Задняя бабка вид 2

Вылет пиноли задней бабки – 150 мм. Поперечное смещение составляет ±15 мм

Люнет

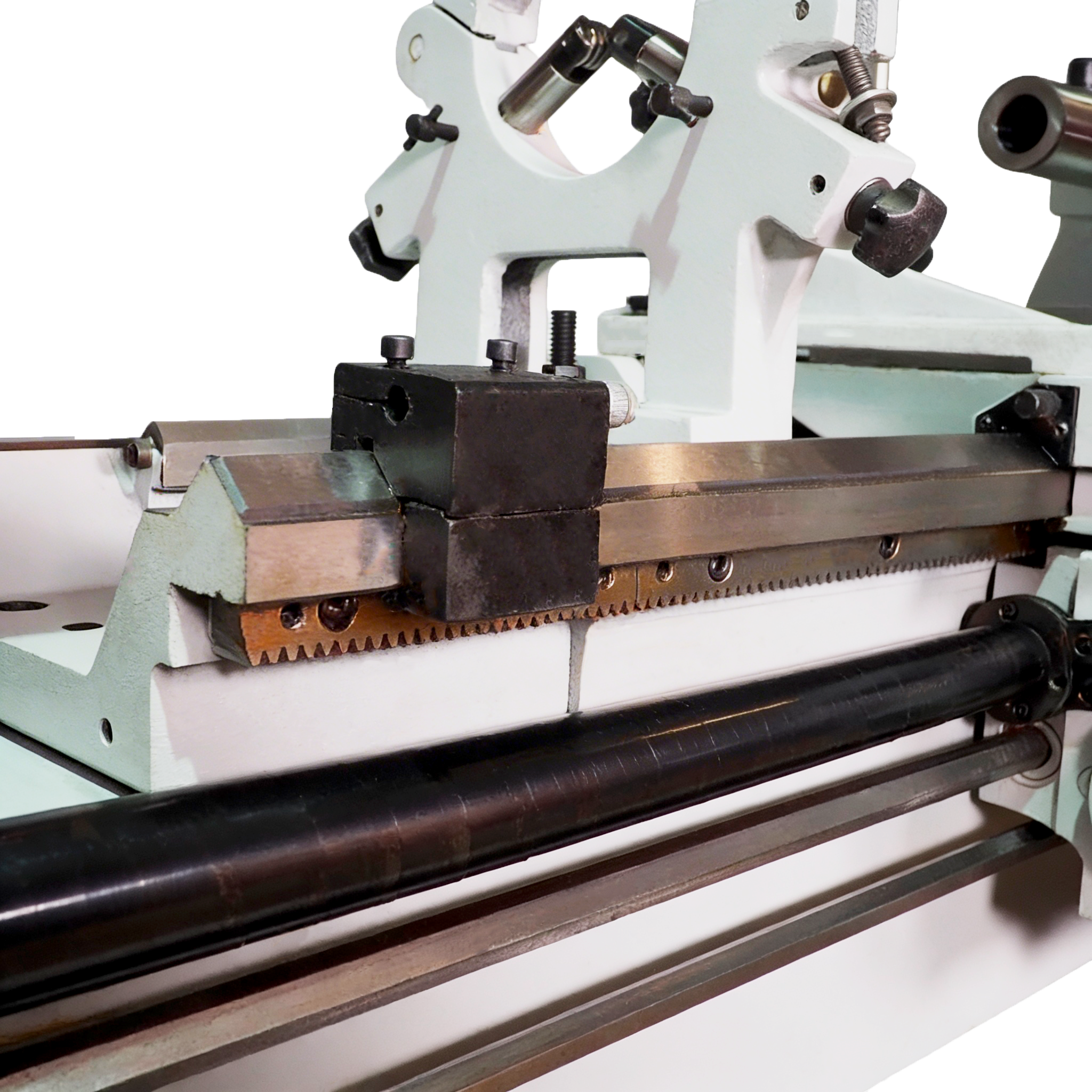

На ходовой винт смонтирован защитный кожух для защиты от стружки.

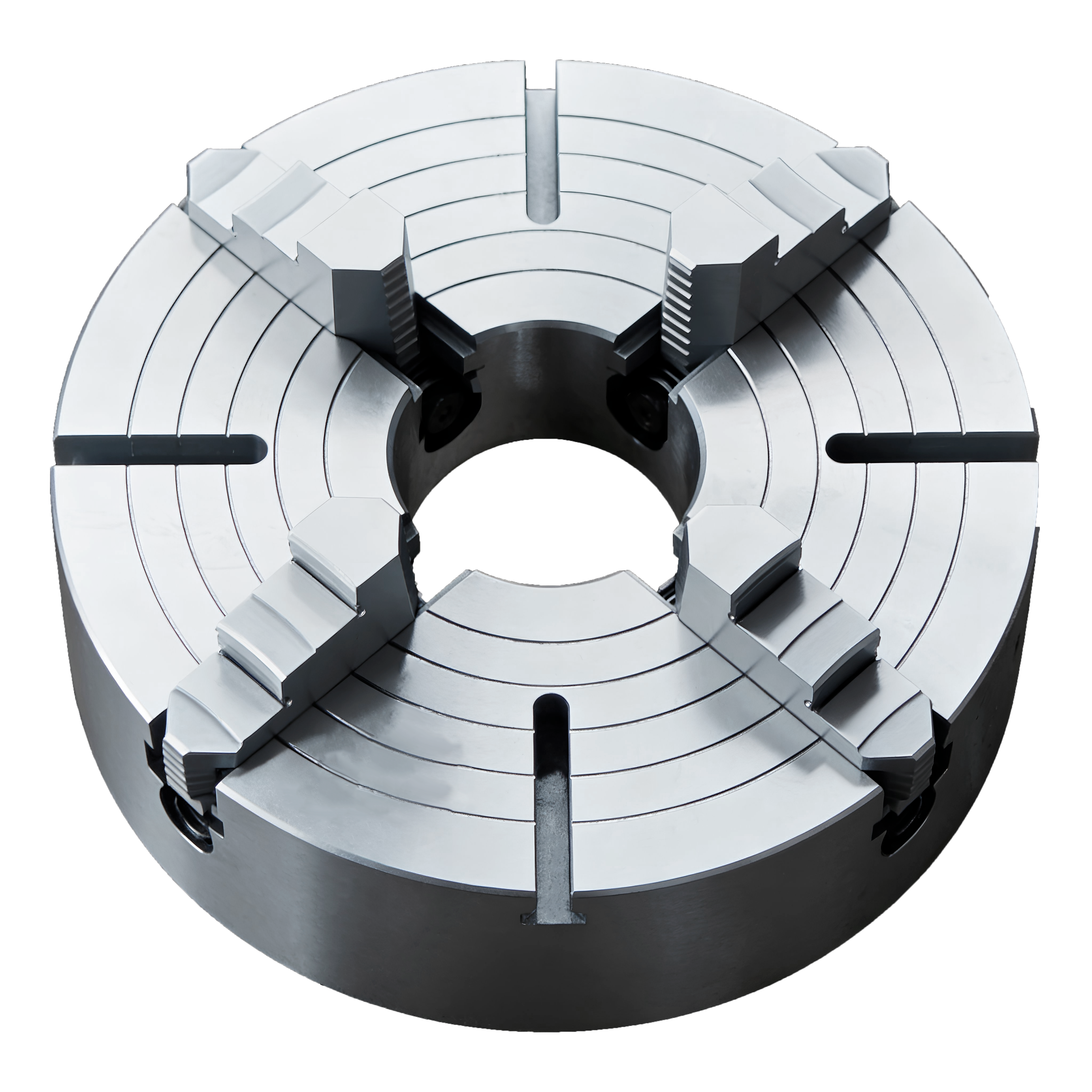

Четырехкулачковый патрон

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

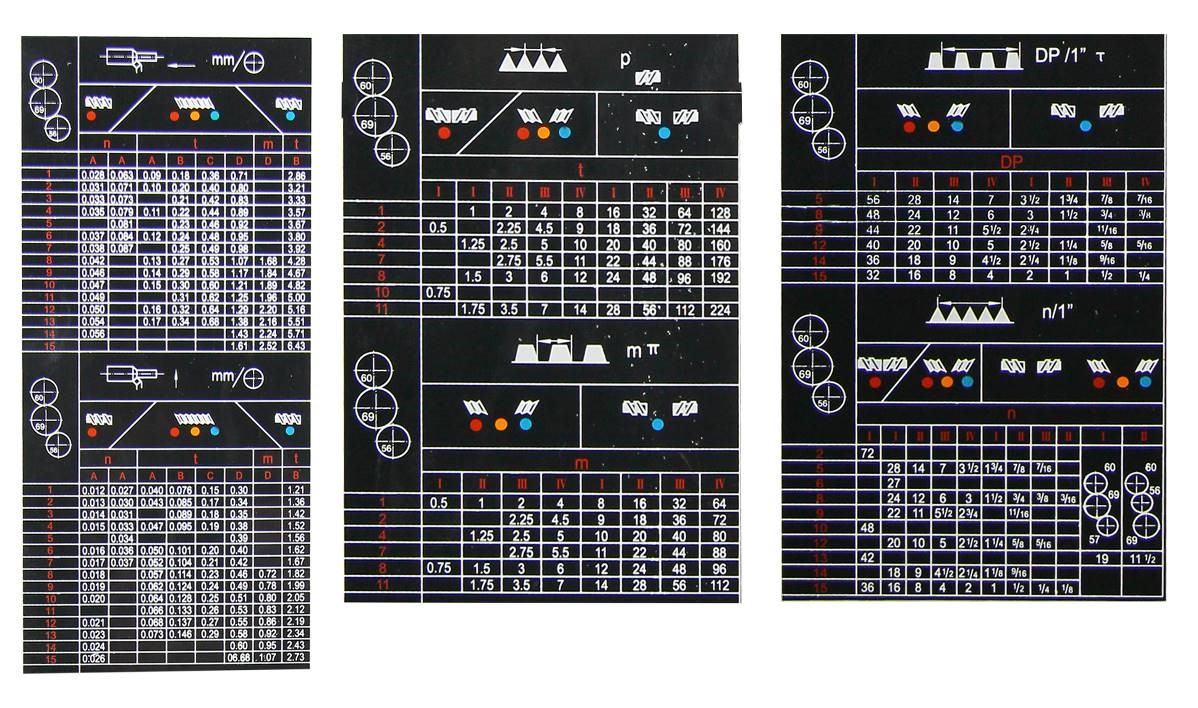

Таблица резьб и подач

Каждый станок серии ZM имеет удобную и понятную таблицу резьб и подач.

Люнеты

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм. Диапазон неподвижного люнета 6~125 мм.

Суппорт

Оптические линейки

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

УЦИ SINO SDS6-3VA

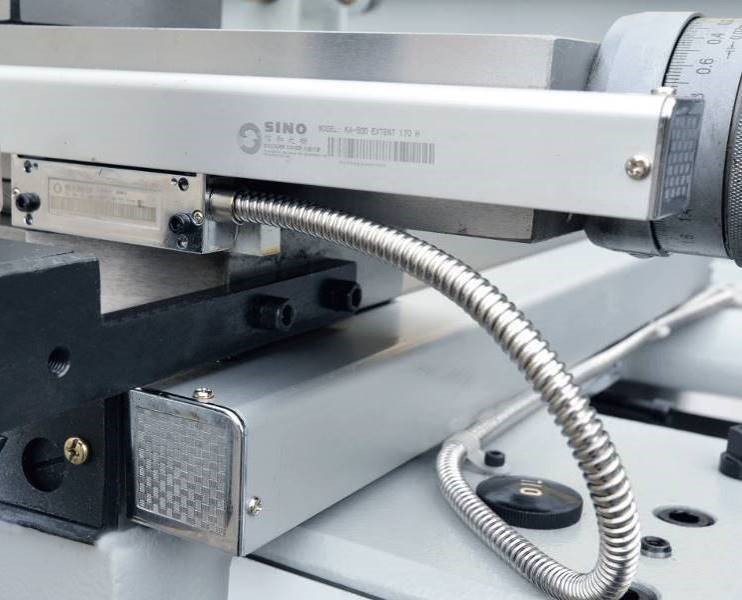

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Резьбоуказатель

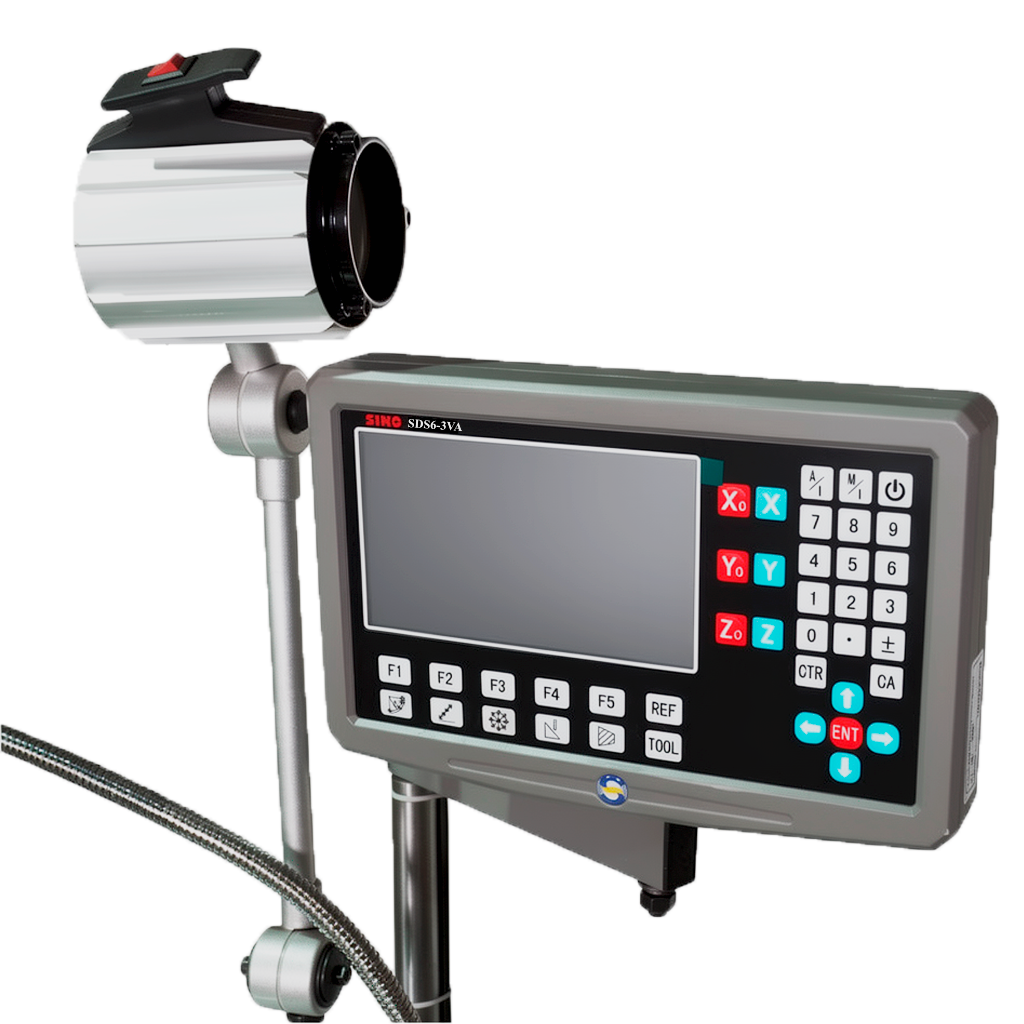

Многофункциональная УЦИ SINO SDS6-3VA позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

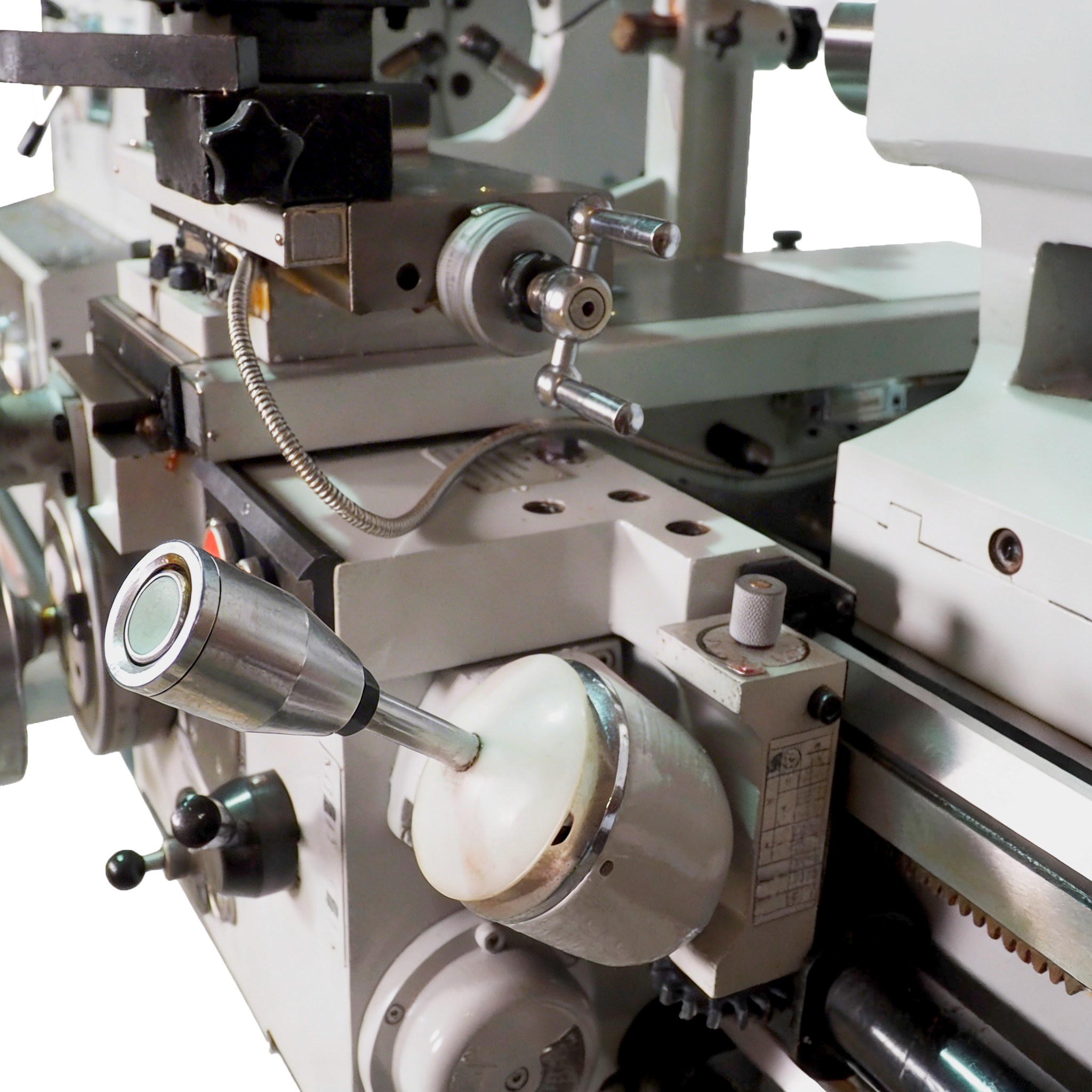

Тавотницы

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

Коробка передач

Все подвижные части станка оснащены тавотницами.

Коробка передач

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Стандартная комплектация:

✓ 3-х кулачковый патрон 250 мм;
✓ 4-кулачковый патрон 320 мм;
✓ Планшайба 435 мм;
✓ 3-х осевое УЦИ;
✓ Защитный экран для патрона;
✓ Защитный кожух винта продольной подачи;
✓ Защитный экран для резцедержателя;
✓ Подвижный люнет;
✓ Неподвижный люнет;
✓ Два упорных центра;
✓ Ножной тормоз;
✓ Функция быстрого перемещения суппорта;
✓ Ящик с инструментами для обслуживания станка;
✓ Система подачи СОЖ;
✓ Станочная лампа;
✓ Резьбоуказатель;
✓ Масленка;
✓ Инструкция по эксплуатации на русском языке.
