Станок токарно-винторезный ZH 51100 DRO RFS
Metal Master ZH 51100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб. Особенности:
Связаться с нами
Оформить заказ
Нашли дешевле?
Получить КП
Моментальный предзаказ
Спасибо! Ваша заявка отправлена.
Купить в 1 клик
Станок токарно-винторезный ZH 51100 DRO RFS
1 579 963
₽
Технические характеристики
Технические характеристики
| Модель | ZH 51100 DRO RFS |
|---|---|
| Макс. диаметр над станиной, мм | 500 |
| Макс. диаметр над поперечными салазками, мм | 300 |
| Макс. диаметр над выемкой в станине, мм | 710 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 405 |
| Диаметр отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 90-(1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб | 0.5~224 мм /48 |
| Диапазон нарезаемых дюймовых резьб | 72~1/8T.P.L/46 |
| Диапазон нарезаемых модульных резьб | 0.5~112/42 MP |
| Диапазон нарезаемых питчевых резьб | 56~1/4 D.P/45 |
| Диапазонпродольной подачи, мм | 0,028-6,43 |
| Диапазон поперечной подачи, мм | 0,012-2,73 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Поперечный ход задней бабки | ±15mm |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 360 |
| Максимальная сечение резца, мм | 25х25 |
| Мощность двигателя, кВт | 7.5 |
| Габариты, мм | 2700х1150х1800 |
| Масса нетто | 2850 |
Видеообзор
Обзоры на Станок токарно-винторезный ZH 51100 DRO RFS
Описание
Описание

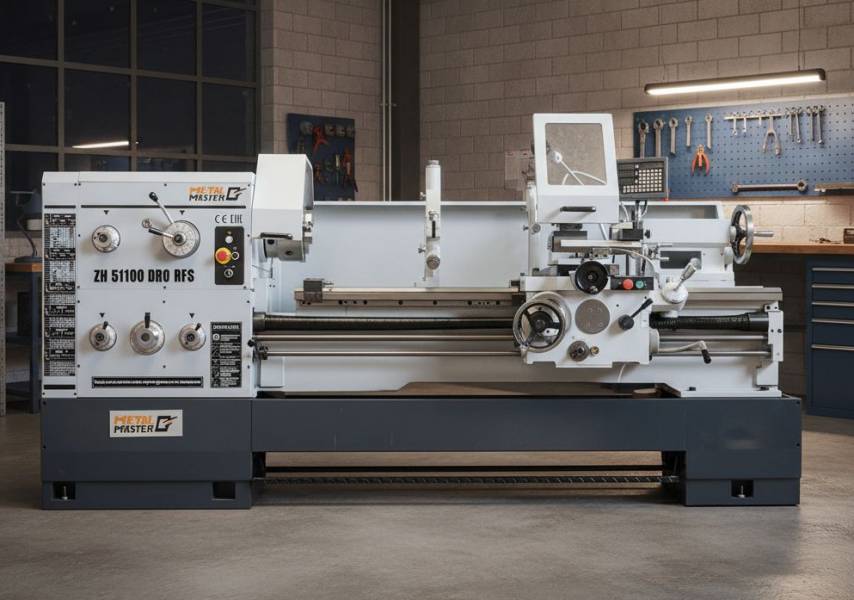

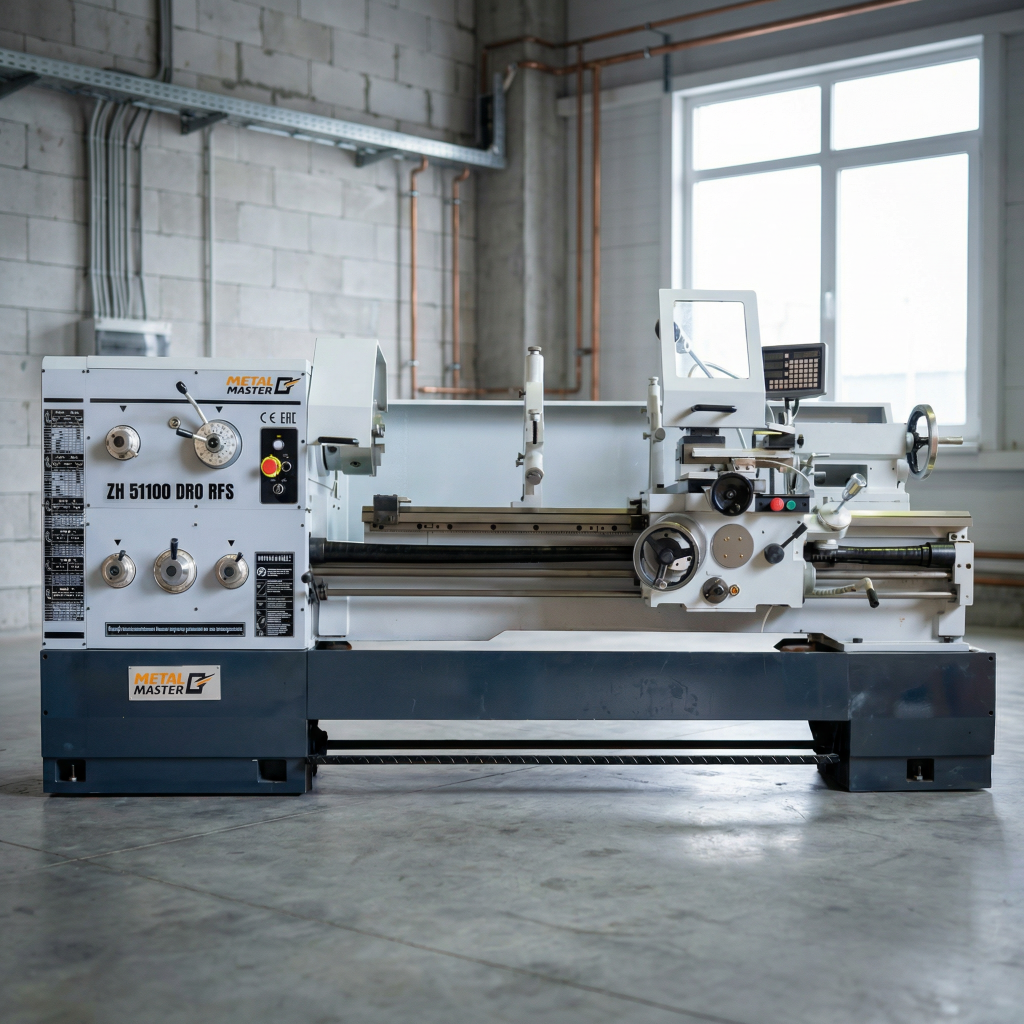

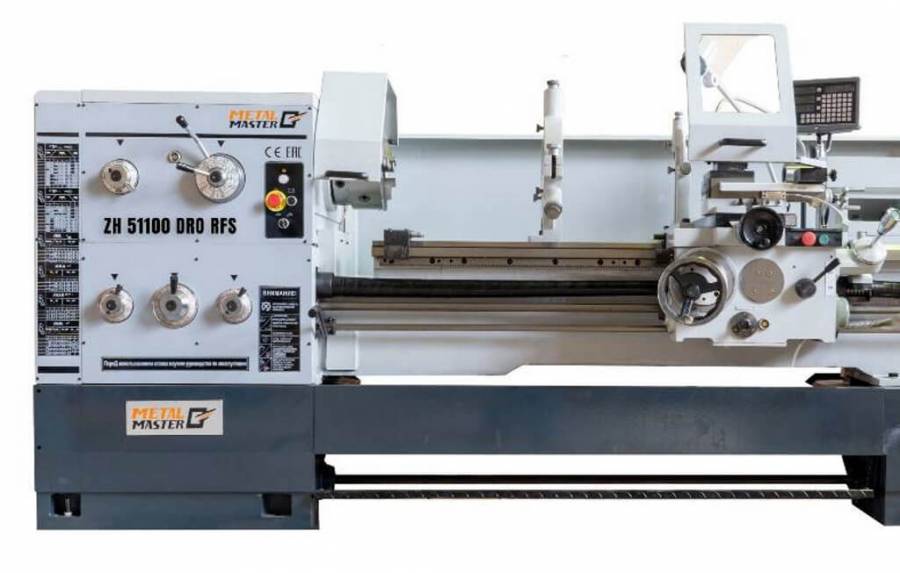

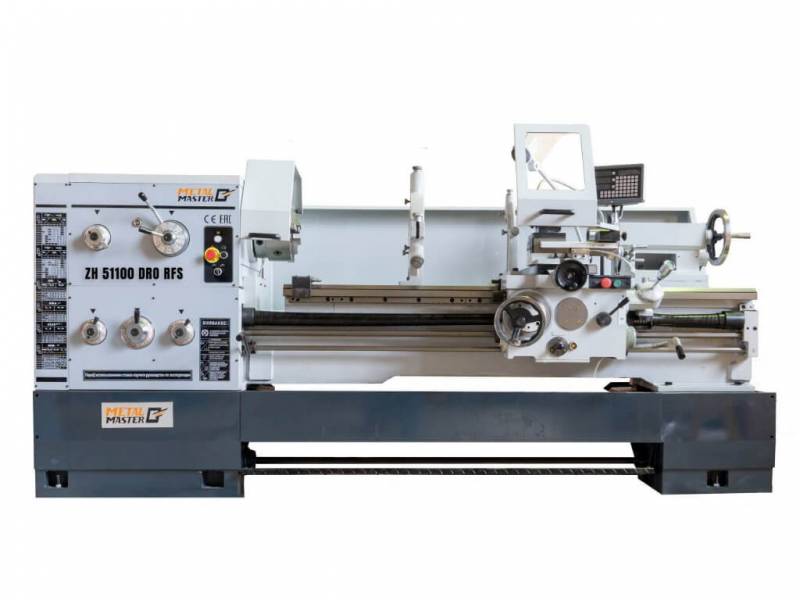

Metal Master ZH 51100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Особенности:
- Массивная станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 7,5 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Трехосевое УЦИ SINO;
- Расширенная базовая комплектация.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

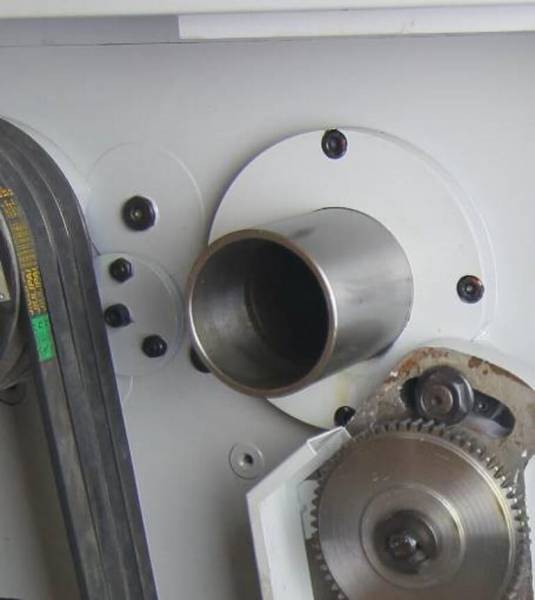

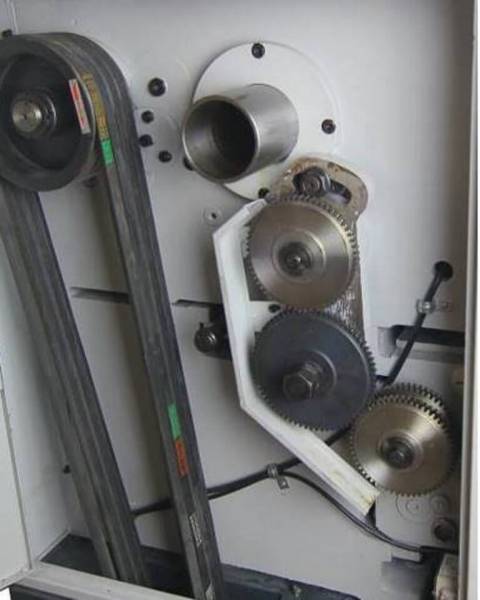

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

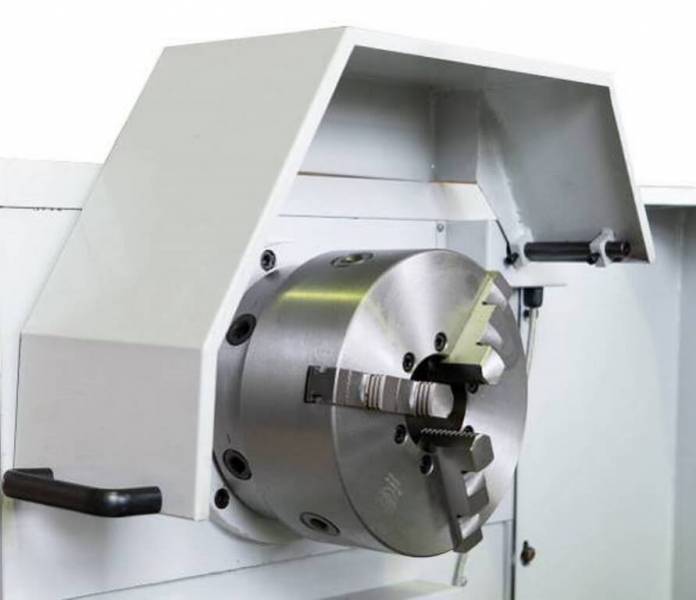

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 82 мм.

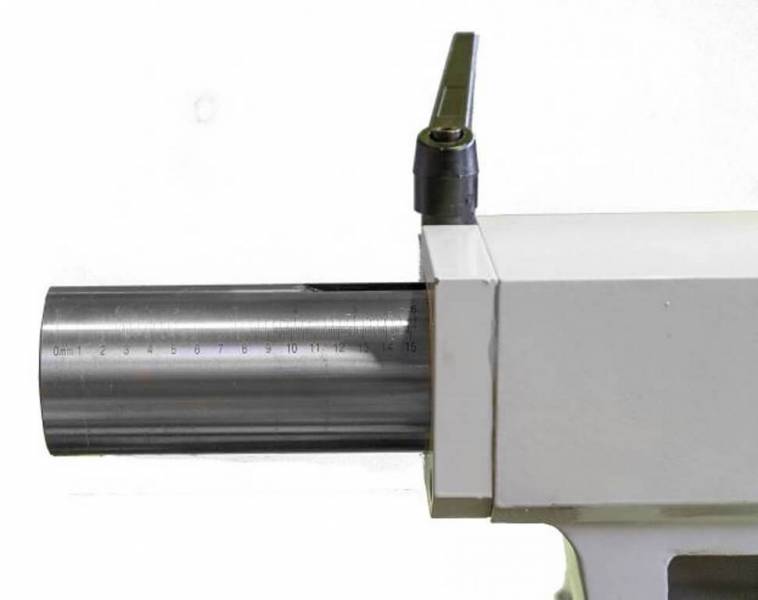

Вылет пиноли задней бабки – 150 мм.
Поперечное смещение составляет ±15 мм

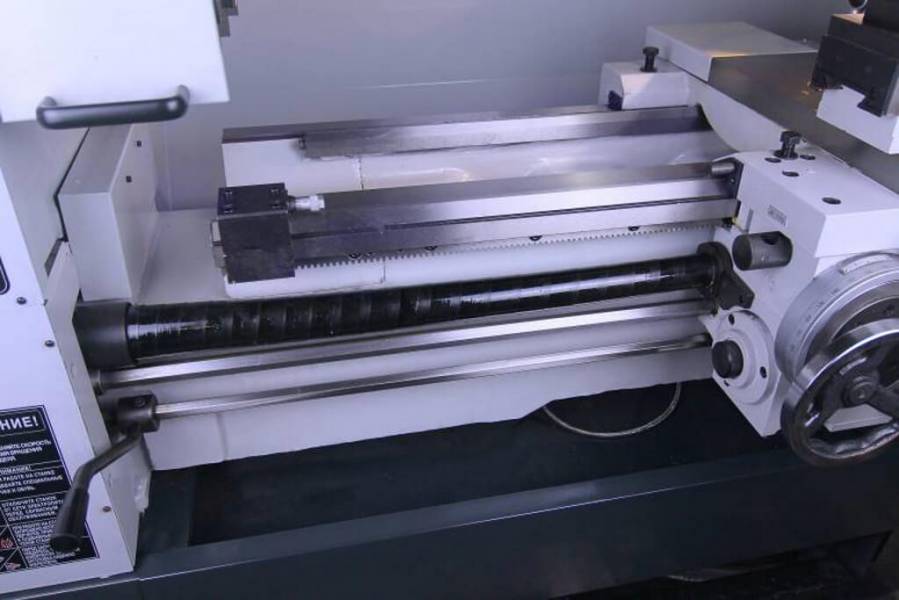

На ходовой винт смонтирован защитный кожух для защиты от стружки.

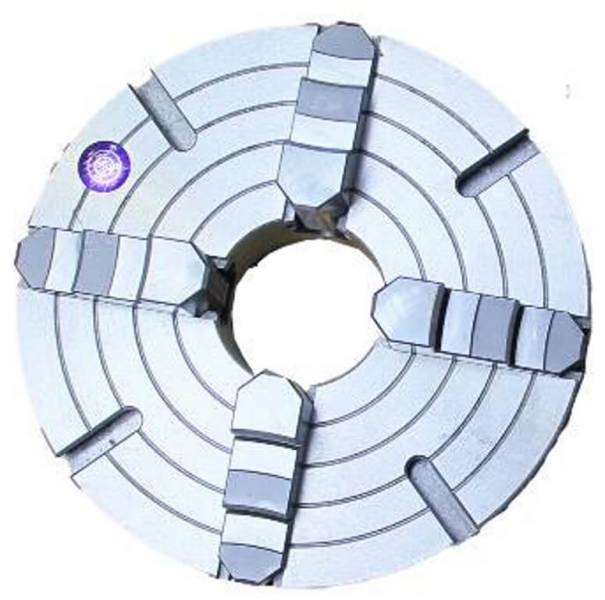

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

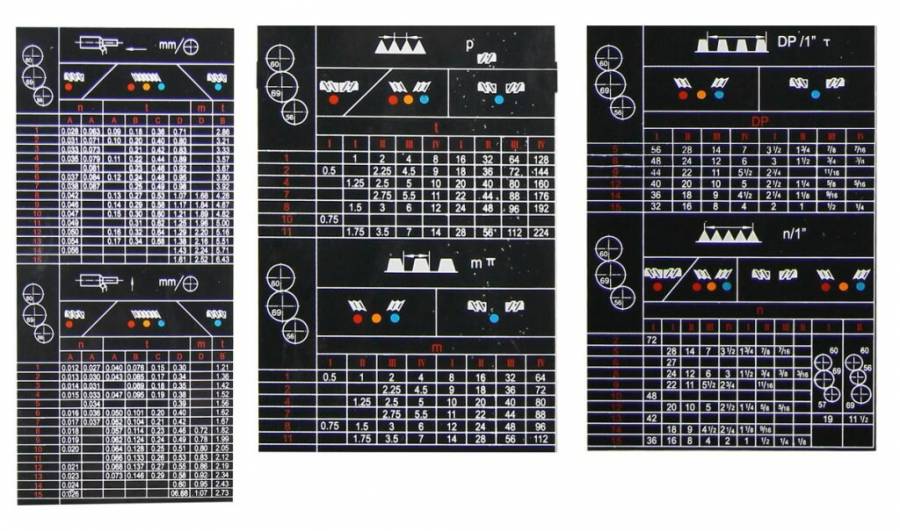

Каждый станок серии ZH имеет удобную и понятную таблицу резьб и подач.

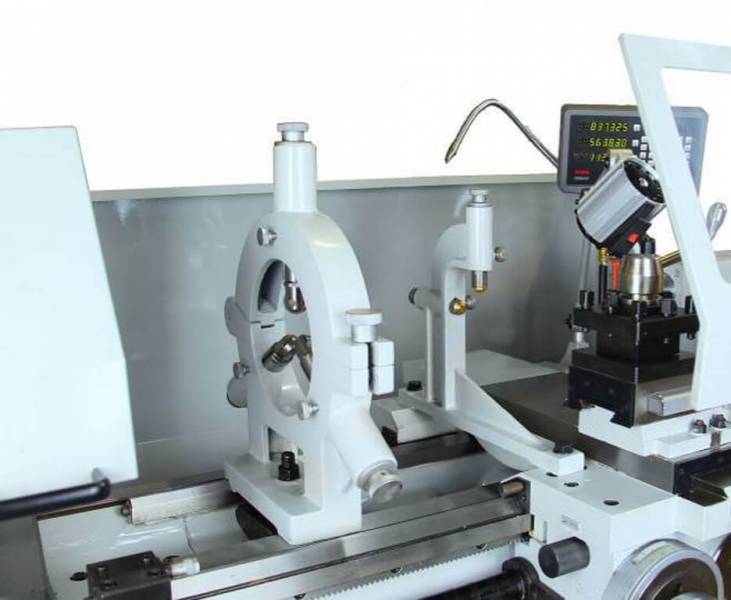

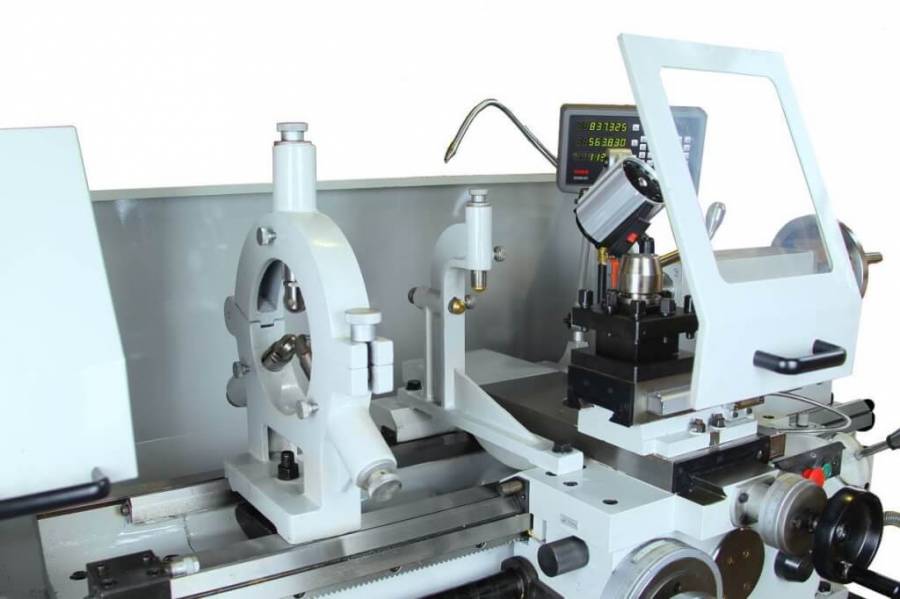

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 6~100 мм
Диапазон неподвижного люнета 6~125 мм

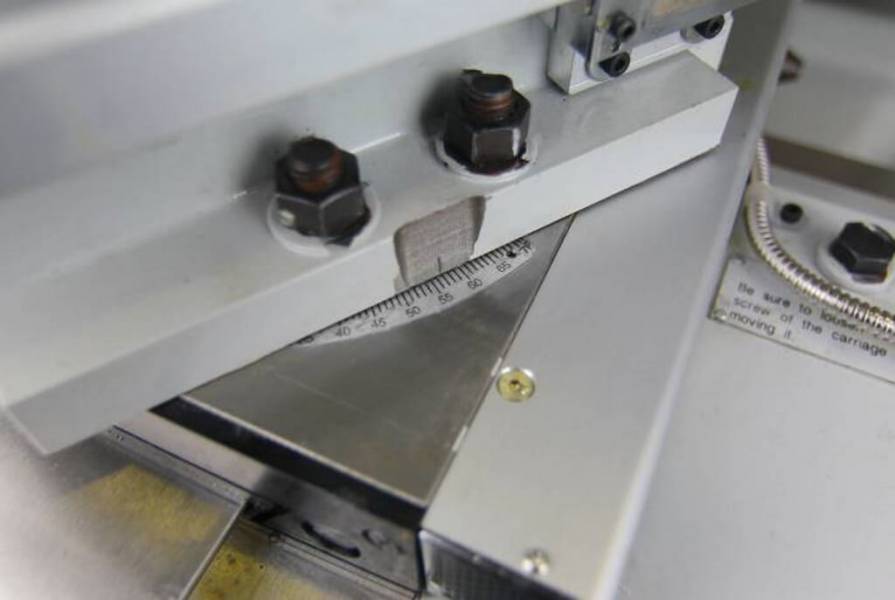

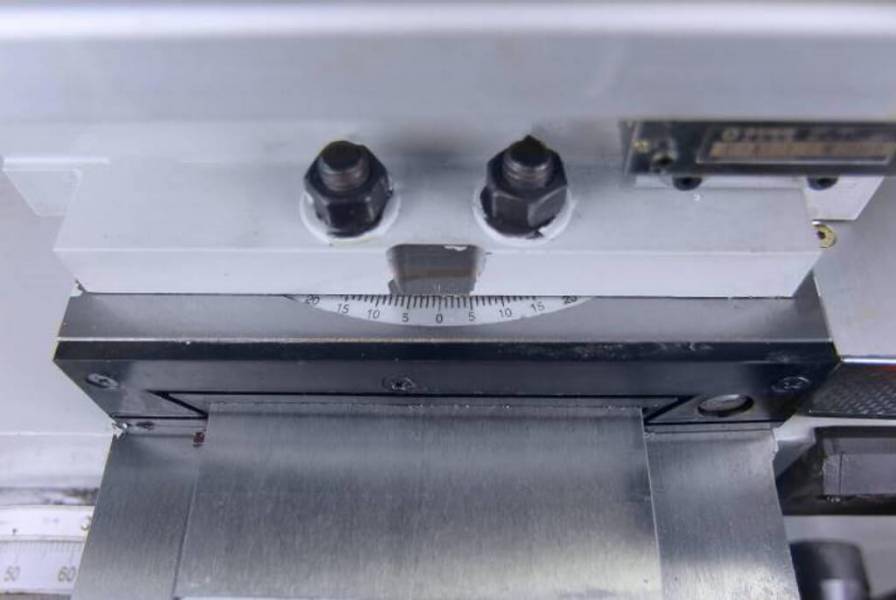

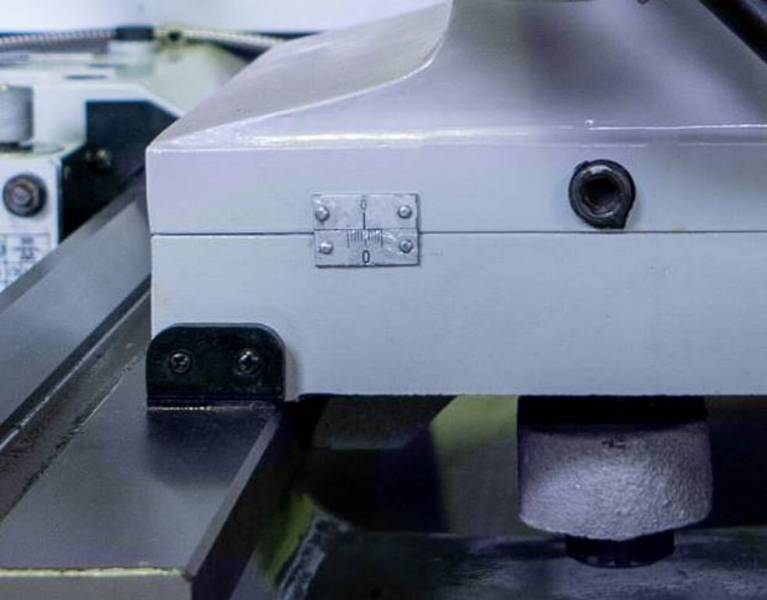

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

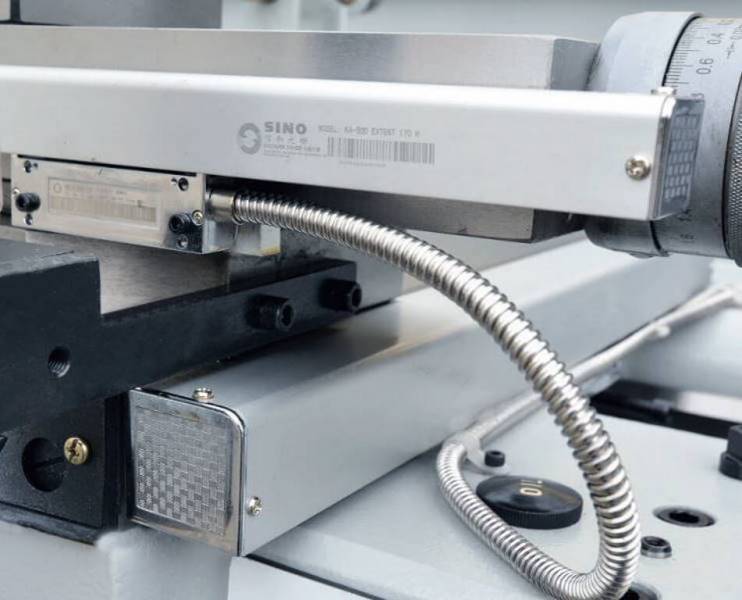

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

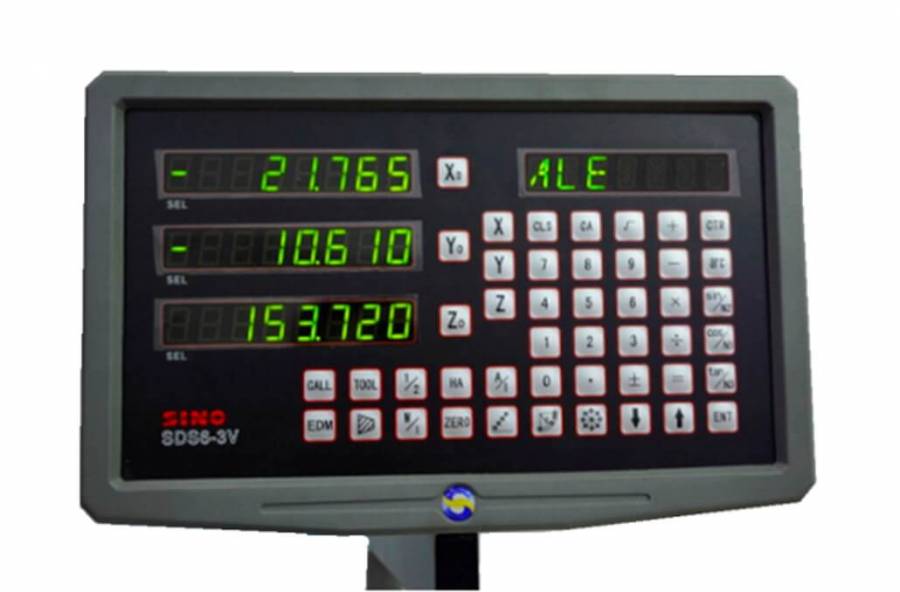

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

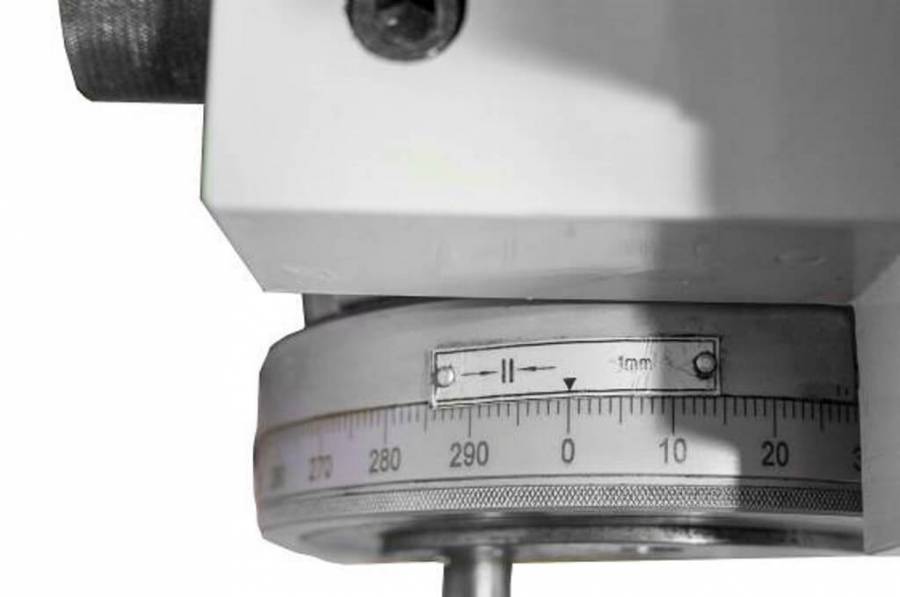

Цена деления лимба продольной подачи - 1 мм

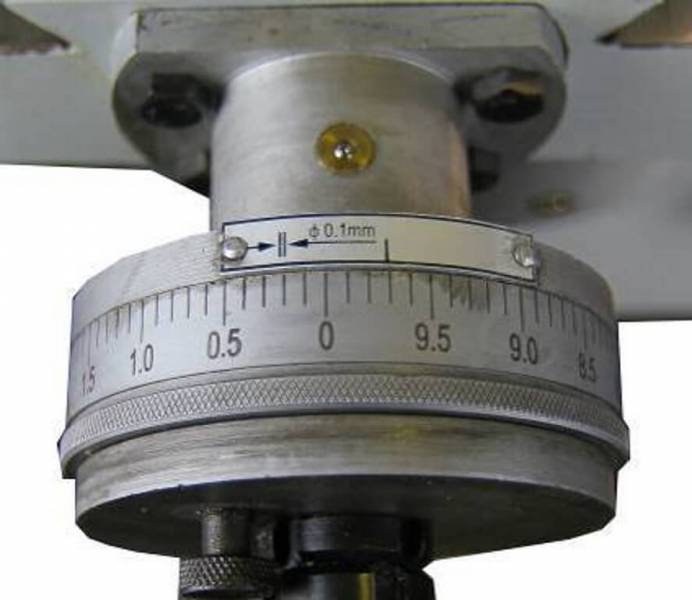

Цена деления лимба поперечной подачи – 0,1 мм.

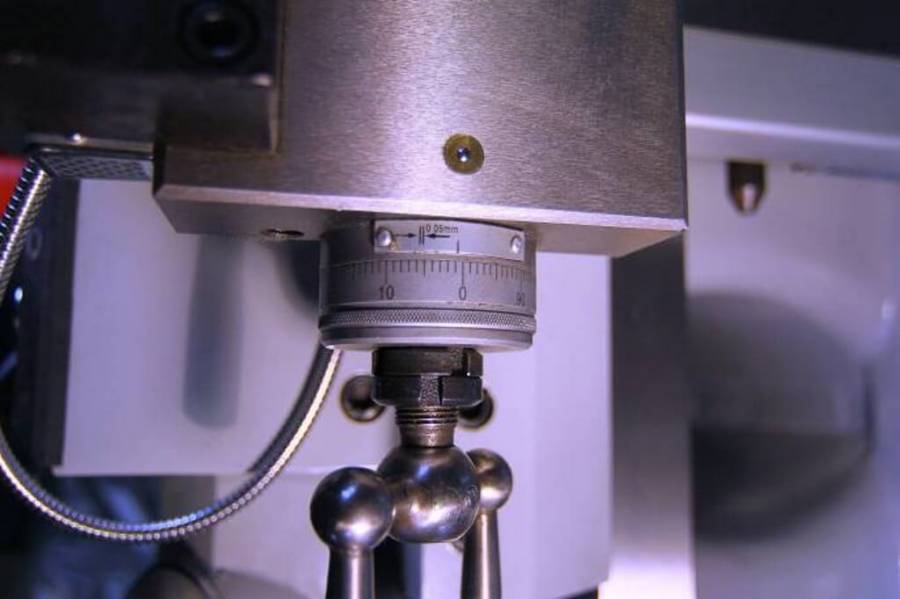

Цена деления лимба тонкой продольной подачи - 0.05 мм

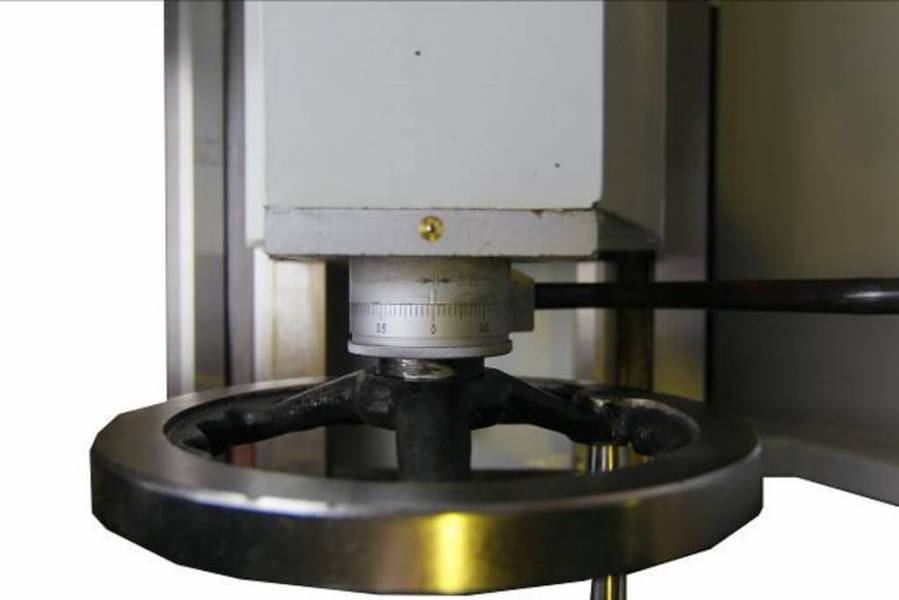

Цена деления лимба задней бабки 0,05мм

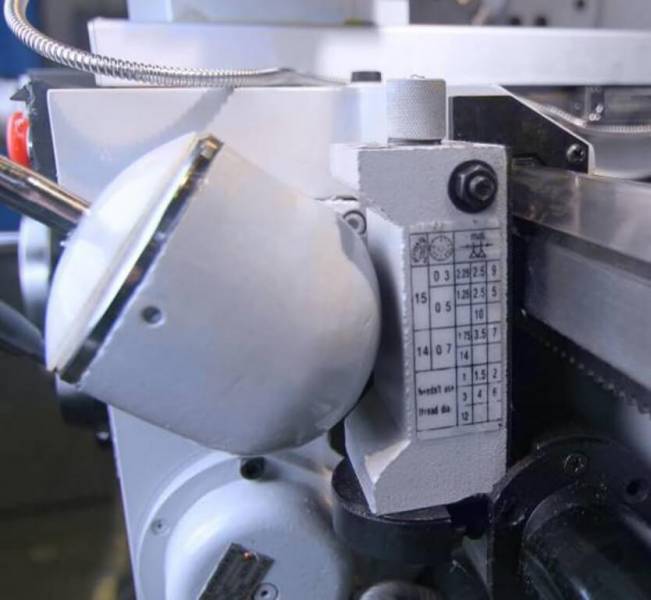

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
Все подвижные части станка оснащены тавотницами.

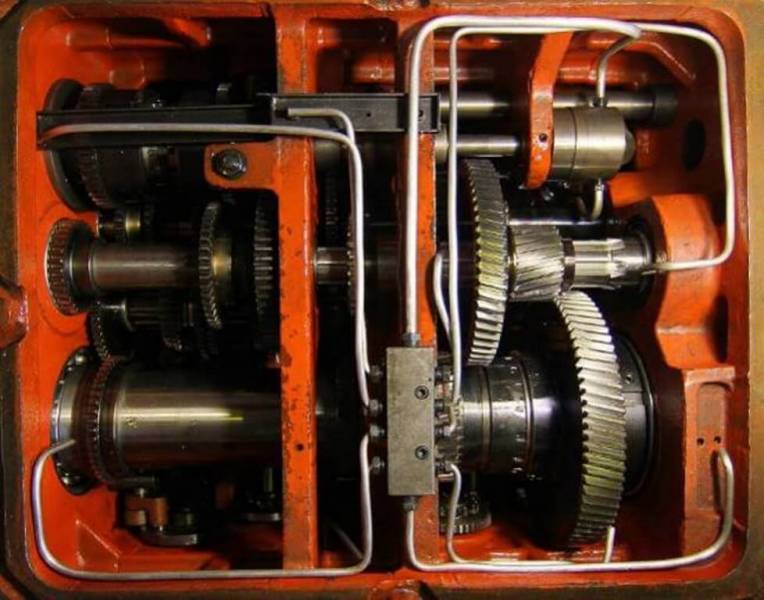

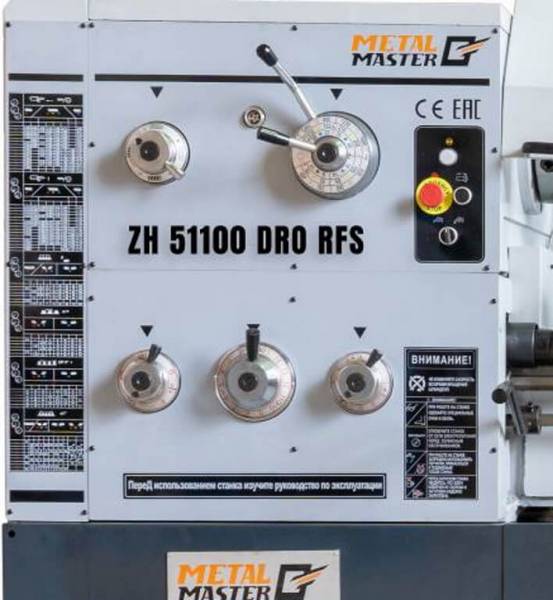

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

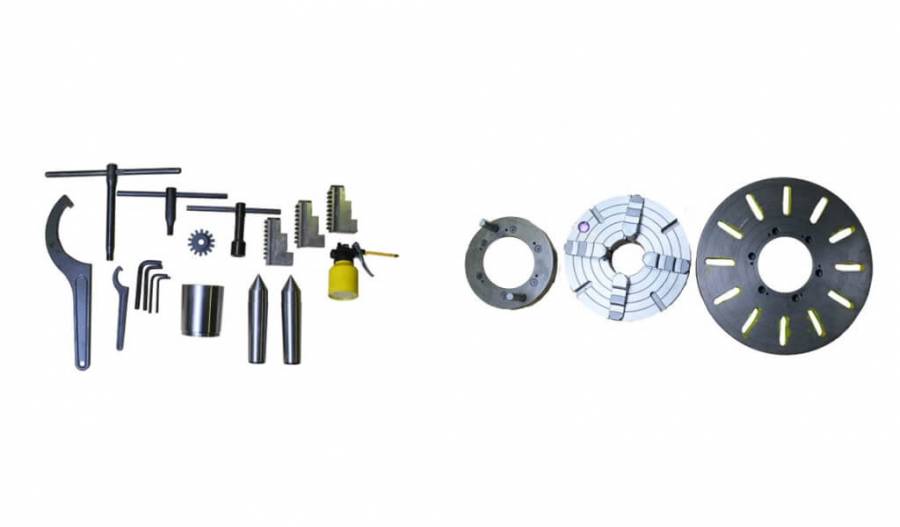

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон 250 мм
- 4-кулачковый патрон 320 мм
- План шайба 435 мм
- Подвижный люнет 6~100 мм
- Неподвижный люнет 6~125 мм
- Два упорных центра
- Ножной тормоз
- 3-х осевое УЦИ
- Функция быстрого перемещения суппорта
- Ящик с инструментами для обслуживания станка
- Система подачи СОЖ
- Станочная лампа
- Масленка
- Инструкция по эксплуатации на русском языке
Инструкция
Мы вышлем Вам инструкцию!
Отзывы и вопросы Универсальный токарно-винторезный станок Metal Master ZH 51100 DRO RFS
Вопросы и отзывы
николай
н
николай
В БЕЛОРУССИЮ доставка есть Г.ВИТЕБСК и сколько будет стоить в общей сумме со станком ZH 51100
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день. Передали ваш контакт нашему представителю в Беларуси. Ожидайте, пожалуйста.
Егор
Е
Егор
Какая мощность у двигателя?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! Мощность двигателя составляет 7,5 кВт.
София Константинова
С
София Константинова
Какая ширина станины?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Ширина станины составляет 405 мм.
Ярослав
Я
Ярослав
Есть возможность смещения задней бабки для точения конусов?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, поперечное смещение задней бабки - ±15 мм.
