Характеристики | Z41100 C УЦИ |
Макс. диаметр над станиной | 410 мм |
Макс. диаметр над выемкой в станине | 640 мм |
Макс. диаметр над поперечными салазками | 220 мм |
Ширина станины | 300 мм |
Расстояние между центрами | 1000 мм |
Диаметр отверстия шпинделя | 58 мм |
Количество передач | 12 |
Диапазон скоростей шпинделя | 25-2000 об/мин |
Конус отверстия шпинделя | MT6 |
Конус шпинделя задней бабки | MT 4 |
Торец шпинделя | D1-6 |
Макс. ход поперечных салазок | 285 мм |
Макс. ход верхней салазки | 128 мм |
Макс. ход шпинделя задней бабки | 130 мм |
Диаметр пиноли задней бабки | 60 мм |
Максимальная сечение резца | 25х25 мм |
Автоматическая продольная подача | 0,031-1,7 мм/об (42 типа) |
Автоматическая поперечная подача | 0,014-0,784 мм/об (42 типа) |
Диапазон нарезаемых метрических резьб | 0.1-14 мм/об (41 тип) |
Диапазон нарезаемых дюймовых резьб | 2-112 ниток/дюйм (60 типов) |
Диапазон нарезаемых модульных резьб | 0.1-7 МР (34 типа) |
Диапазон нарезаемых питчевых резьб | 4-112 DP (50 типов) |
Мощность двигателя | 5,5 кВт |
Напряжение питания | 380 В, 50 Гц |
Габаритные размеры (ДхШхВ) | 2250x1120x1620 мм |
Габаритные размеры станка (ДхШхВ) | 2200х1080х1340 мм |
Вес нетто/брутто | 1580/1844 кг |

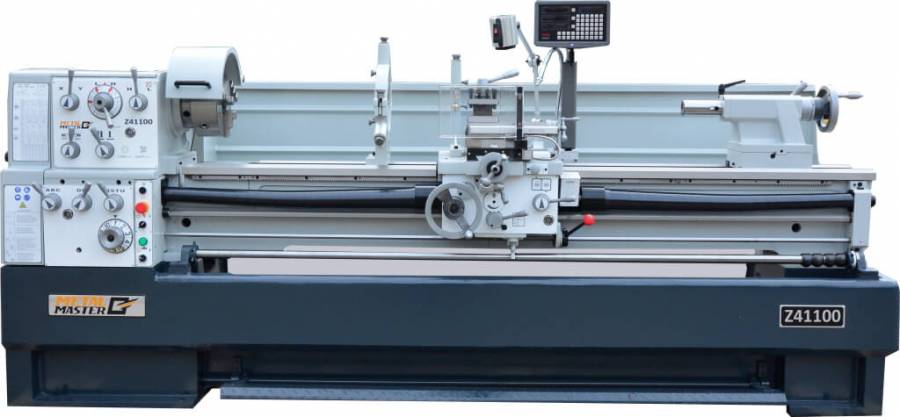

Описание станка Metal Master Z41100 C УЦИ


Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»


Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.


В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.


Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.


Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте


Внутренний диаметр шпинделя составляет 58 мм.


Вылет пиноли задней бабки – 130 мм.


На ходовой винт смонтирован защитный кожух для защиты от стружки.


Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.


Все подвижные части станка оснащены тавотницами


Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.


Станок «в базе» комплектуется подвижным и неподвижным люнетами.


Станок «в базе» комплектуется подвижным и неподвижным люнетами.


Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°


Все рукоятки оснащены четкими и удобными лимбами.


Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.


Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.


Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем


Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем


4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей


4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей


12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах


В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
Metal Master Z41100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ:
- Патрон трехкулачковый 250 + обратные кулачки;
- Патрон четырехкулачковый 300 мм;
- Планшайба 350 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя.
Товар из разделов
Спасибо! Ваша заявка отправлена.
-
Иосиф 23.04.2020 в 16:17Какое отверстие у шпинделя?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Здравствуйте! Диаметр проходного отверстия шпинделя - 58 мм. -
Михаил Доронин 10.12.2019 в 12:18Какой максимальный диаметр обработки?
ООО «МеталМастер» Технический директор ООО «МеталМастер»Добрый день! Максимальный диаметр обработки над выемкой в станине - 640 мм.
