Metal Master Z41150

Сегодня этот товар купили 2 человека
Сейчас этот товар смотрят 3 человека
1 082 410 руб.
Технические характеристики
ХарактеристикиZ41150
Макс. диаметр над станиной

Ø 410 мм

Макс. диаметр над выемкой в станине

Ø 640 мм

Макс. диаметр над поперечными салазками

Ø 220 мм

Ширина станины

300 мм

Расстояние между центрами

1500мм

Диаметр отверстия шпинделя

58 мм

Количество передач

12

Диапазон скоростей шпинделя

25-2000 об/мин

Конус отверстия шпинделя

MT6

Конус шпинделя задней бабки

MT4

Торец шпинделя

D1-6

Макс. ход поперечных салазок

285 мм

Макс. ход верхней салазки

128 мм

Макс. ход шпинделя задней бабки

130 мм

Максимальная сечение резца

25х25 мм

Автоматическая продольная подача

0,031-1,7 мм/об (42 типа)

Автоматическая поперечная подача

0,014-0,784 мм/об (42 типа)

Диапазон нарезаемых метрических резьб

0.1-14 мм/об (41 тип)

Диапазон нарезаемых дюймовых резьб

2-112 ниток/дюйм (60 типов)

Диапазон нарезаемых модульных резьб

0.1-7 МР (34 типа)

Диапазон нарезаемых питчевых резьб

4-112 DP (50 типов)

Мощность двигателя

5,5 кВт

Напряжение питания

380 В, 50 Гц

Габаритные размеры станка (ДхШхВ)

2800x1120x1620 мм

Габаритные размеры упаковки (ДхШхВ)

2750х1080х1340 мм

Вес нетто/брутто

1745/2049 кг

Видеообзор
Видеообзор станка
Online трансляции из демозалов и складов
  • Демозал в Москве
  • Склад
  • Демозал в Санкт-Петербурге
  • Отдел продаж в Орле
Описание

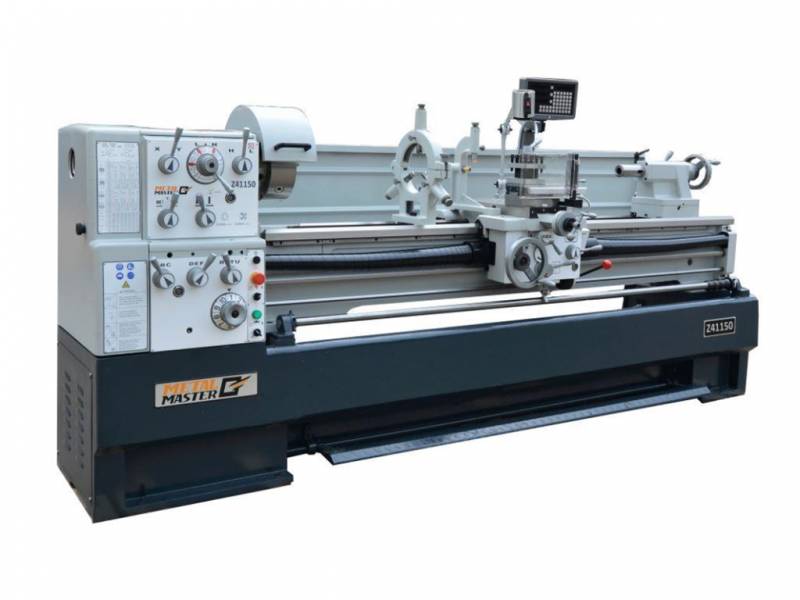

Описание станка Metal Master Z41150

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Внутренний диаметр шпинделя составляет 58 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Вылет пиноли задней бабки – 130 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Все подвижные части станка оснащены тавотницами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Все рукоятки оснащены четкими и удобными лимбами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Универсальный Токарно-Винторезный Станок METAL MASTER Z41150

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

Metal Master Z41150 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

В стандартную комплектацию станка входят:

  • Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый 250 + обратные кулачки;
  • Патрон четырехкулачковый 300 мм;
  • Планшайба 350 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Обратные кулачки - 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Резьбоуказатель;
  • Четырехпозиционный резцедержатель;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Светильник;
  • Защитный экран резцедержателя;
  • Руководство пользователя.
