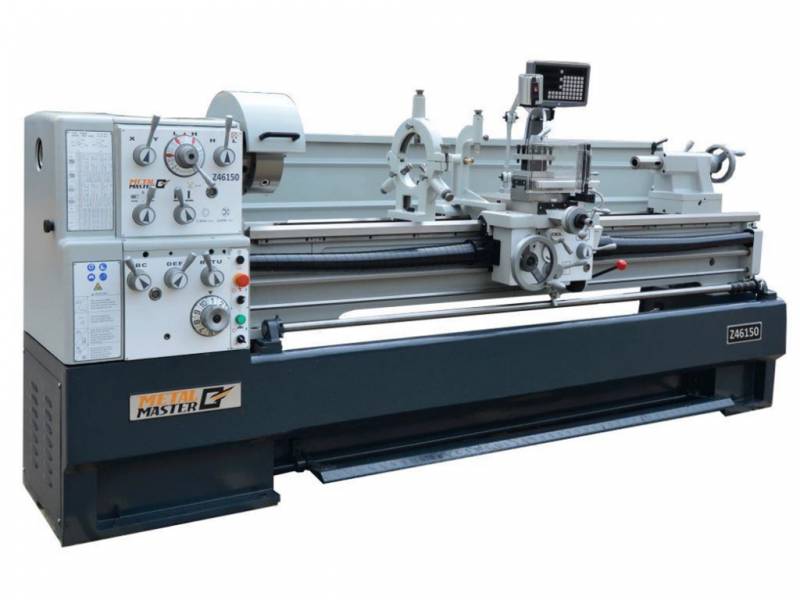

Metal Master Z46150 DRO

Сейчас этот товар смотрят 5 человек
Технические характеристики
ХарактеристикиZ46150 DRO
Макс. диаметр над станинойØ 460 мм
Макс. диаметр над выемкой в станинеØ 690 мм
Макс. диаметр над поперечными салазкамиØ 270 мм
Ширина станины300 мм
Расстояние между центрами1500 мм
Диаметр отверстия шпинделя58 мм
Количество передач12
Диапазон скоростей шпинделя25-2000 об/мин
Конус отверстия шпинделяMT 6
Конус пиноли задней бабкиMT 4
Торец шпинделяD1-6
Макс. ход поперечных салазок285 мм
Макс. ход верхней салазки128 мм
Макс. ход пиноли задней бабки128 мм
Диаметр пиноли задней бабки60 мм
Максимальная сечение резца25х25 мм
Автоматическая продольная подача0,031-1,7 мм/об
Автоматическая поперечная подача0,014-0,784 мм/об
Диапазон нарезаемых метрических резьб0.1-14 мм/об (41 тип)
Диапазон нарезаемых дюймовых резьб2-112 ниток/дюйм (60 типов)
Диапазон нарезаемых модульных резьб0.1-7 МР (34 типа)
Диапазон нарезаемых питчевых резьб4-112 DP (50 типов)
Мощность двигателя5,5 кВт
Напряжение питания380 В, 50 Гц
Габаритные размерыупаковки (ДхШхВ)2820x1130x1560 мм
Габаритные размеры станка (ДхШхВ)2800х1080х1390 мм
Вес нетто/брутто1970/2330 кг
Видеообзор
Видеообзор станка
Описание

Описание станка Metal Master Z46150 DRO

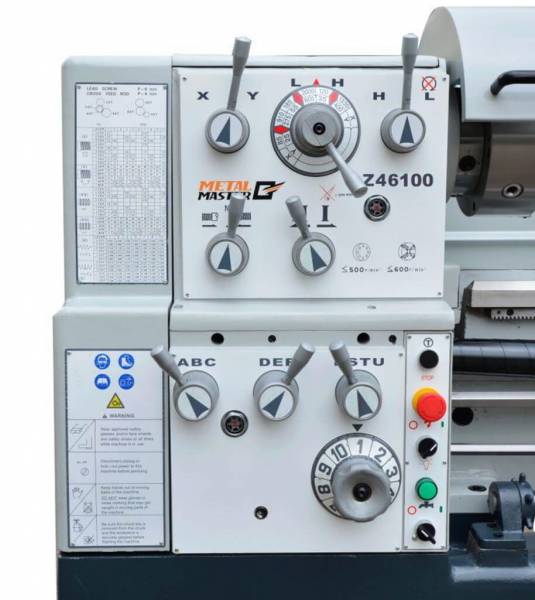

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

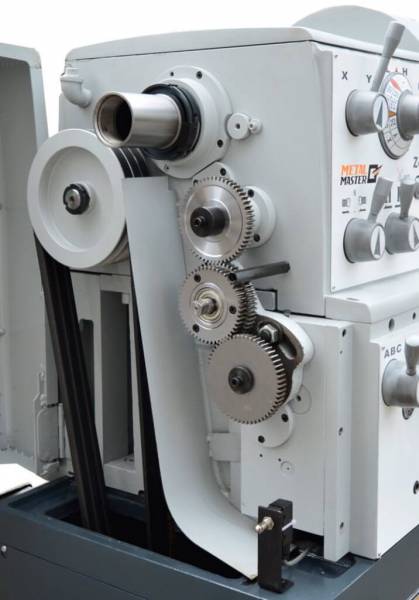

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

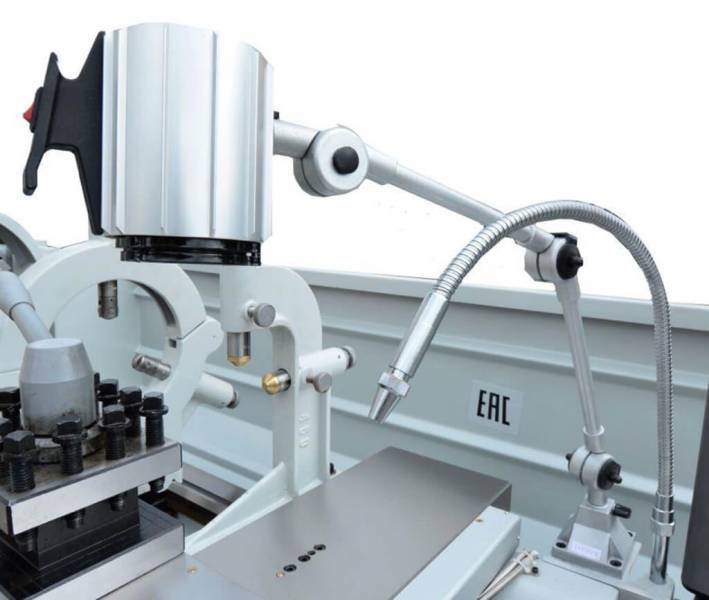

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

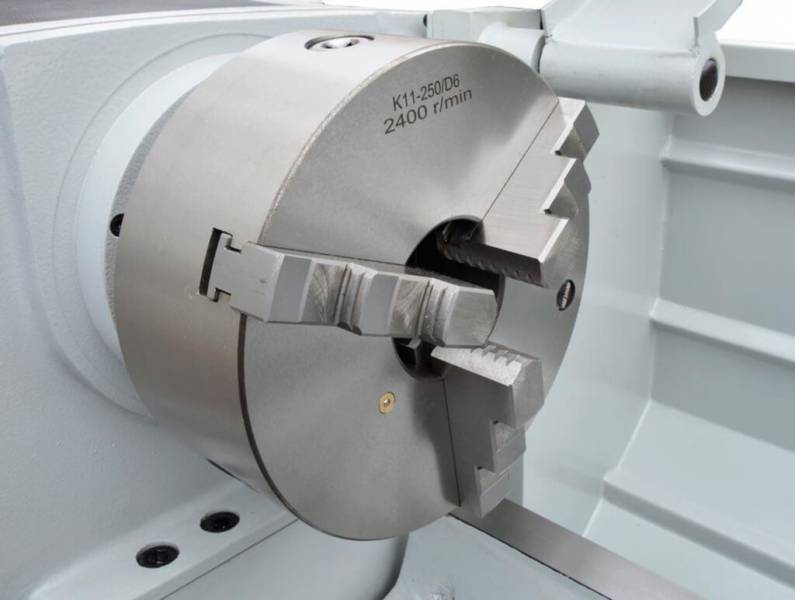

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

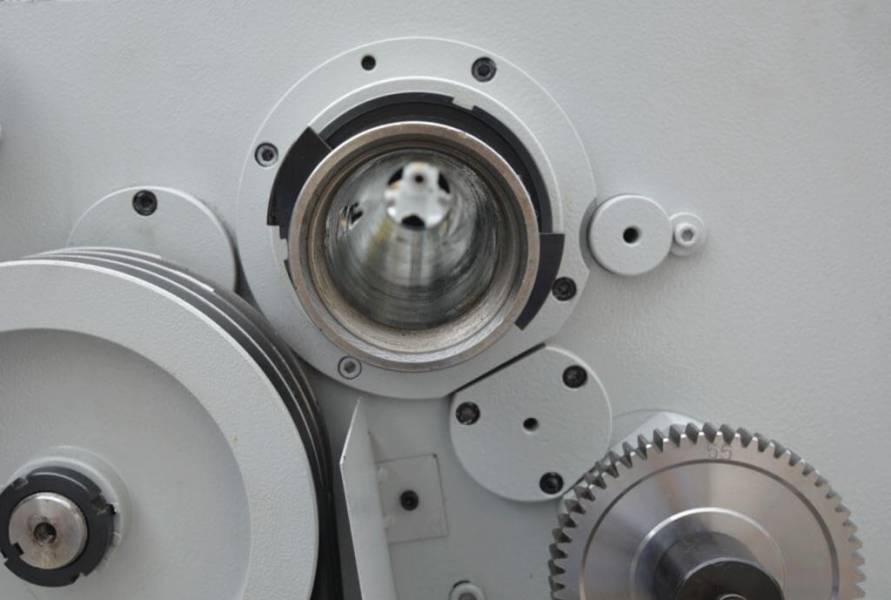

Внутренний диаметр шпинделя составляет 58 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

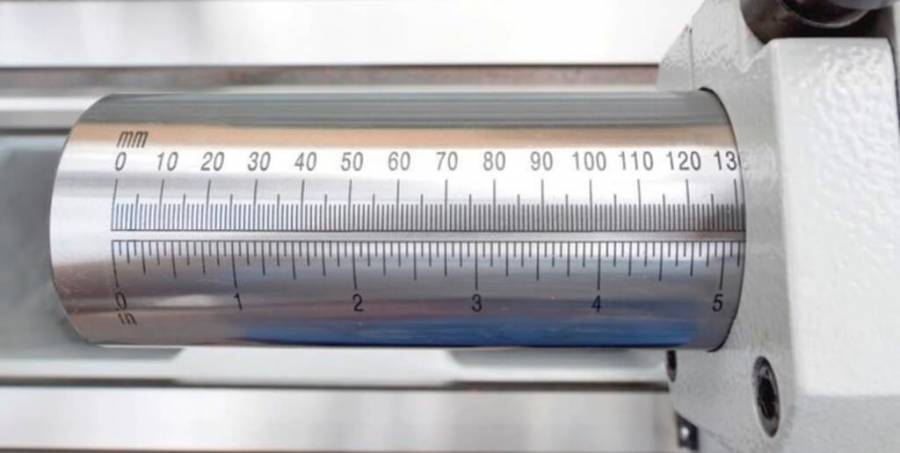

Вылет пиноли задней бабки – 130 мм.

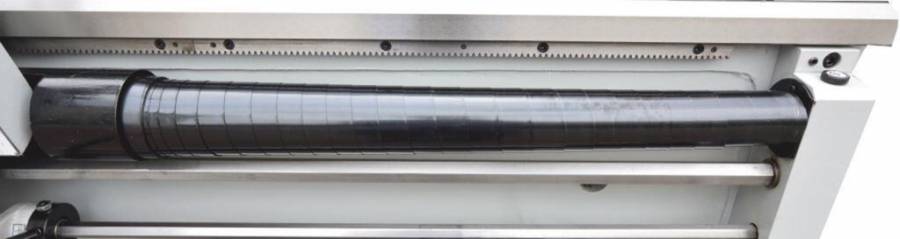

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

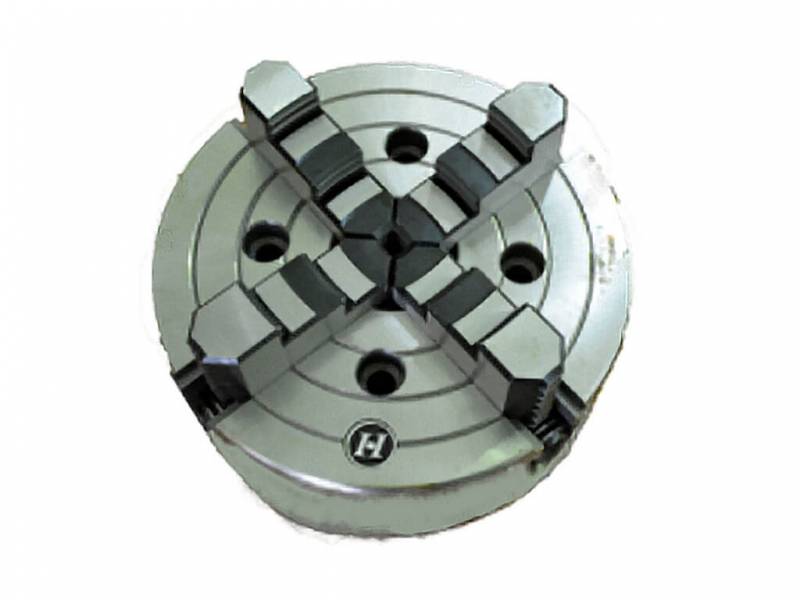

Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

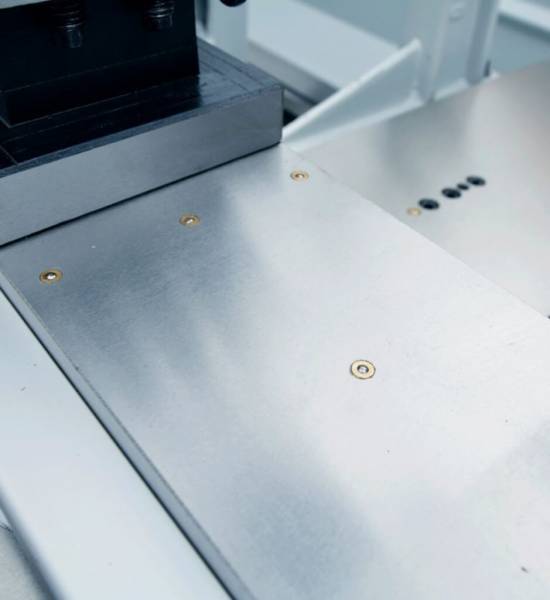

Все подвижные части станка оснащены тавотницами.

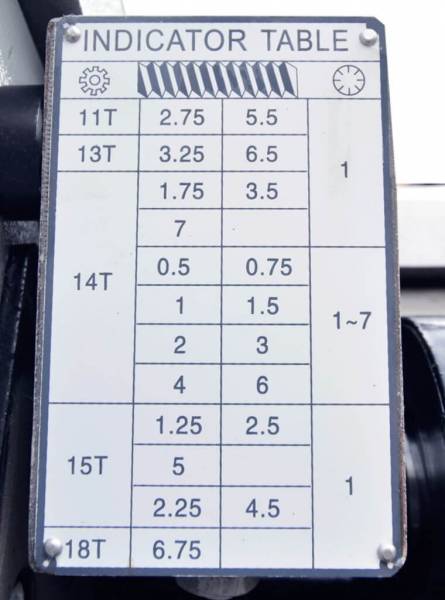

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

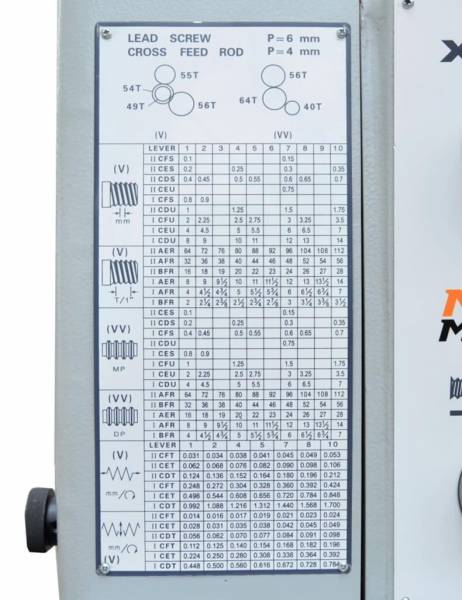

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

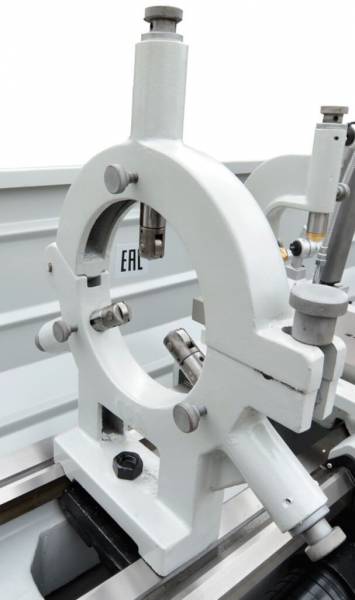

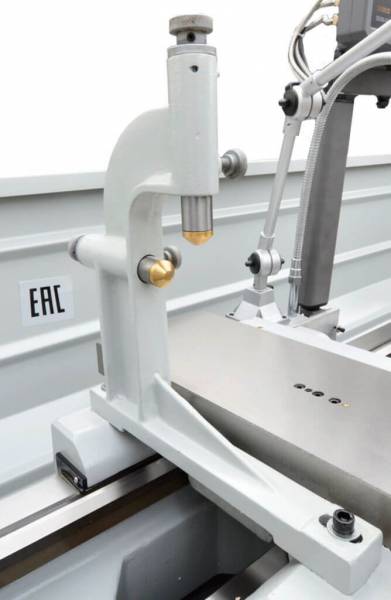

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

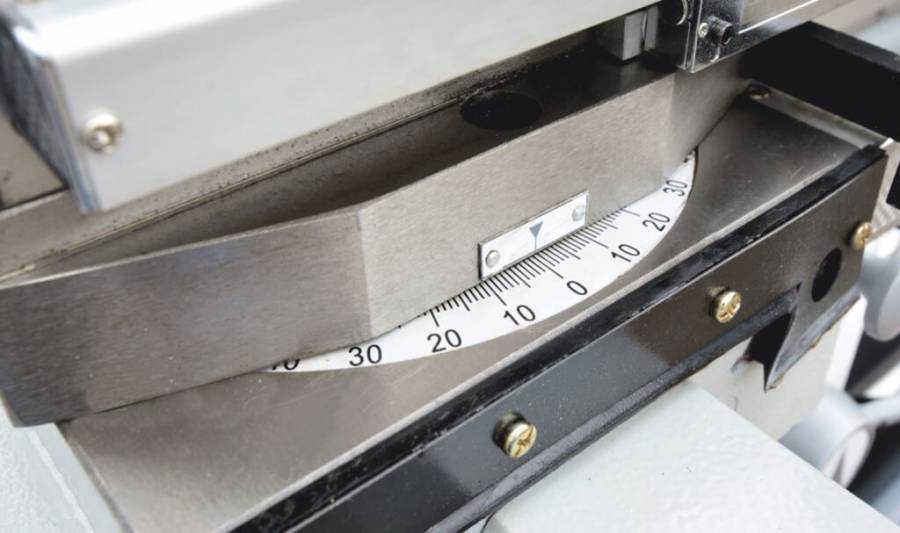

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

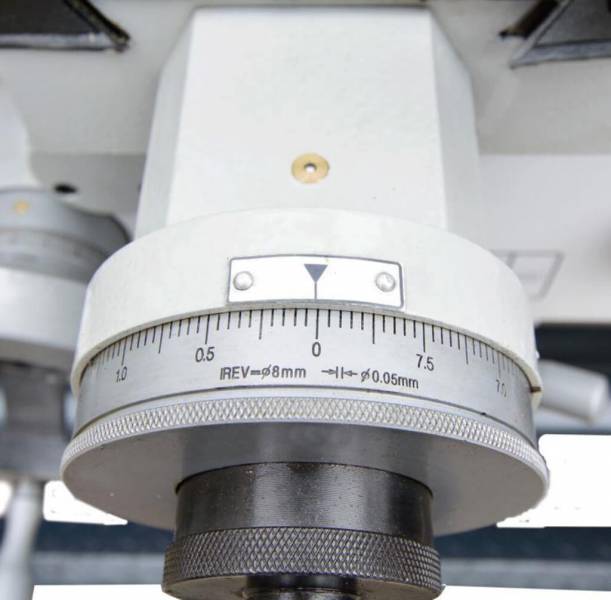

Все рукоятки оснащены четкими и удобными лимбами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

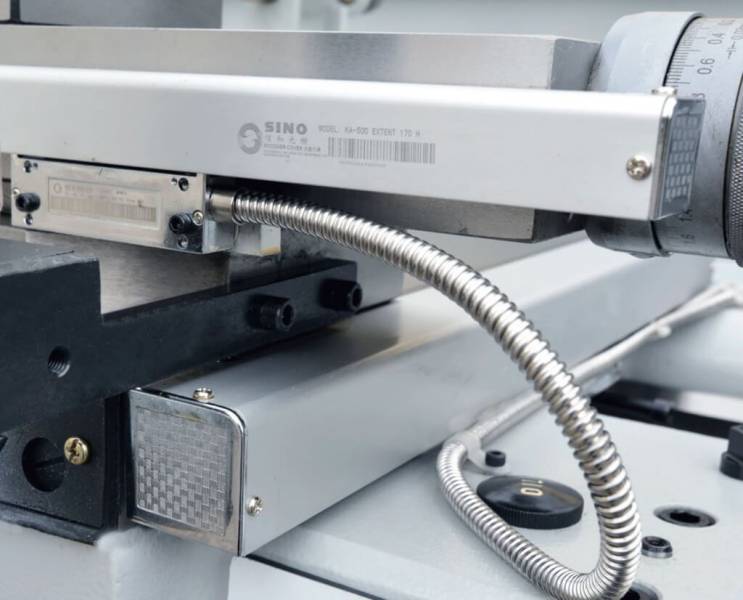

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

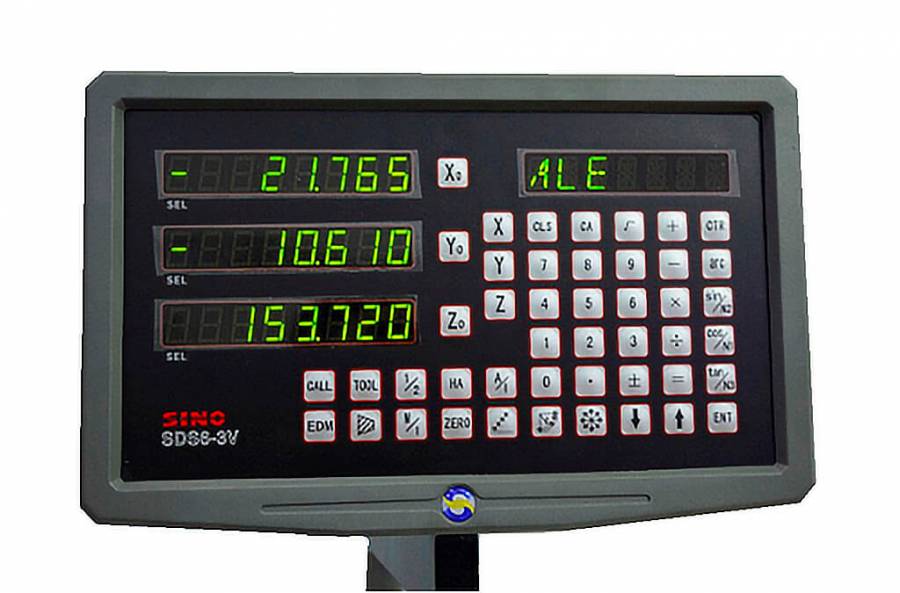

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

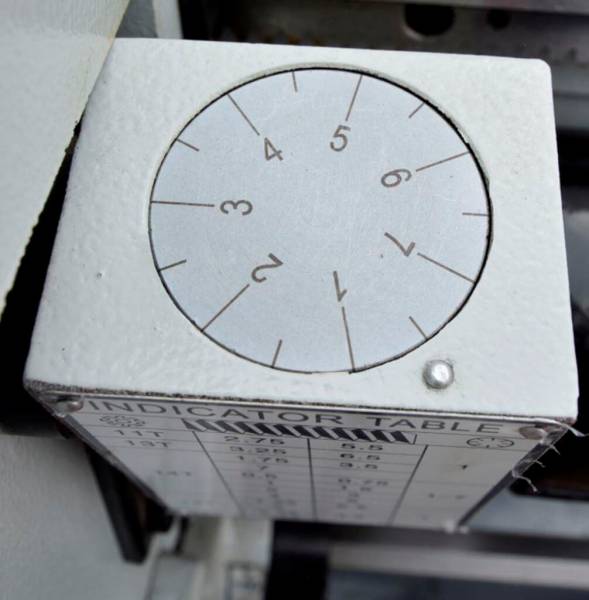

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

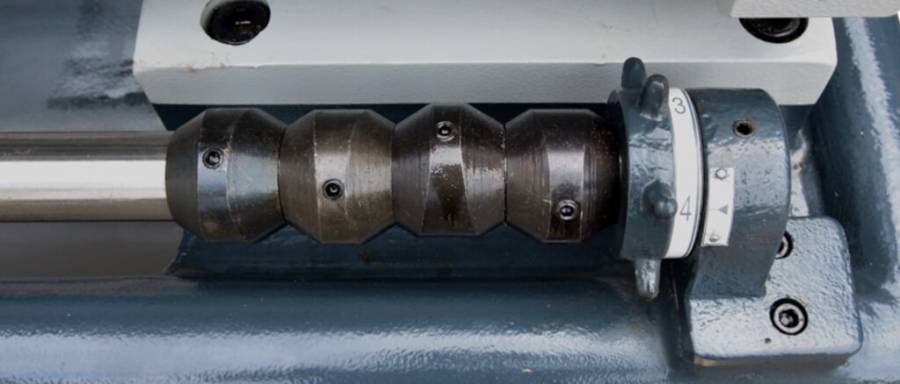

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

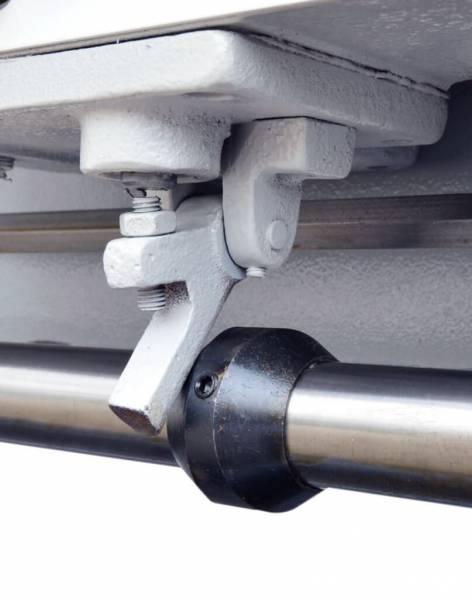

4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Универсальный Токарно-Винторезный Станок METAL MASTER Z46150

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

Metal Master Z46150 DRO – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб

В стандартную комплектацию станка входят:

  • Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый 250 + обратные кулачки;
  • Патрон четырехкулачковый 300 мм;
  • Планшайба 350 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Обратные кулачки - 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Резьбоуказатель;
  • Четырехпозиционный резцедержатель;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Светильник;
  • Защитный экран резцедержателя;
  • Руководство пользователя.
