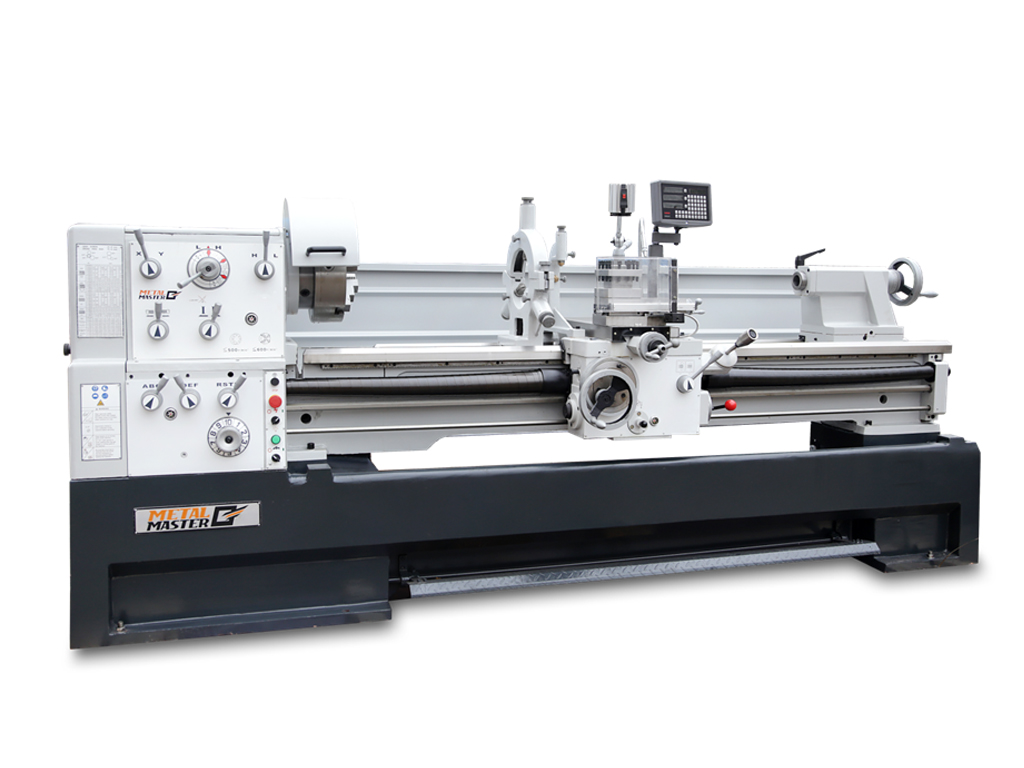

Metal Master Z46200 DRO RFS

Сейчас этот товар смотрят 5 человек
Технические характеристики
ХарактеристикиZ46200 DRO RFS
Макс. диаметр над станинойØ 460 мм
Макс. диаметр над выемкой в станинеØ 690 мм
Макс. диаметр над поперечными салазкамиØ 270 мм
Ширина станины300 мм
Расстояние между центрами2000 мм
Диаметр отверстия шпинделя58 мм
Количество передач12
Диапазон скоростей шпинделя25-2000 об/мин
Конус отверстия шпинделяMT6
Конус пиноли задней бабкиMT 4
Торец шпинделяD1-6
Макс. ход поперечных салазок285 мм
Макс. ход верхней салазки128 мм
Макс. ход пиноли задней бабки128 мм
Диаметр пиноли задней бабки60 мм
Максимальная сечение резца25х25 мм
Автоматическая продольная подача0.056-3.133 мм/об.
Автоматическая поперечная подача0.019-1.058 мм/об.
Диапазон нарезаемых метрических резьб0.1-14 мм/об (41 тип)
Диапазон нарезаемых дюймовых резьб2-112 ниток/дюйм (60 типов)
Диапазон нарезаемых модульных резьб0.1-7 МР (34 типа)
Диапазон нарезаемых питчевых резьб4-112 DP (50 типов)
Мощность двигателя5,5 кВт
Напряжение питания380 В, 50 Гц
Габаритные размеры упаковки (ДхШхВ)3400x1130x1560 мм
Габаритные размеры станка (ДхШхВ)3300х1080х1420 мм
Вес нетто/брутто2120/2515 кг
Видеообзор
Видеообзор станка
Описание

Описание станка Metal Master Z46200 DRO RFS

Metal Master Z46200 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

В стандартную комплектацию станка входят:

  • Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый 250 + обратные кулачки;
  • Патрон четырехкулачковый 300 мм;
  • Планшайба 350 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Обратные кулачки – 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Светильник;
  • Защитный экран резцедержателя;
  • Руководство пользователя.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

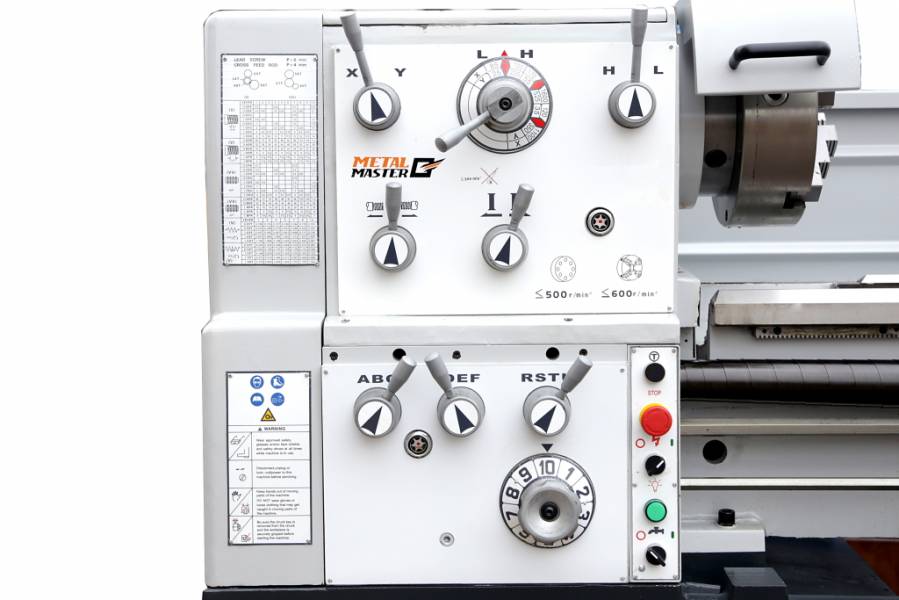

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

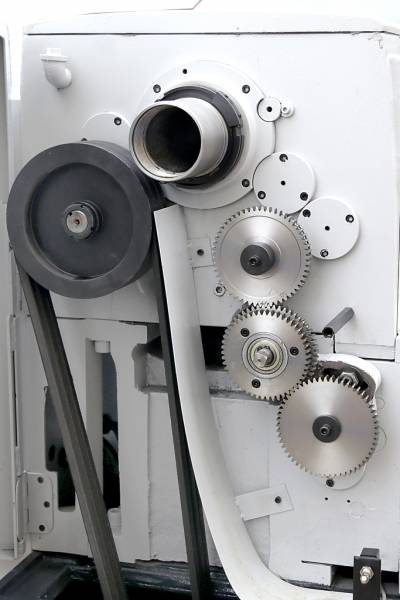

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

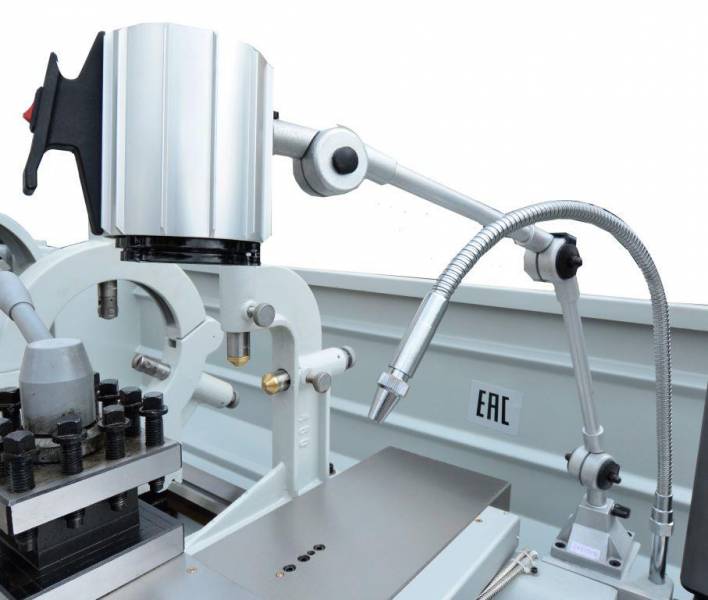

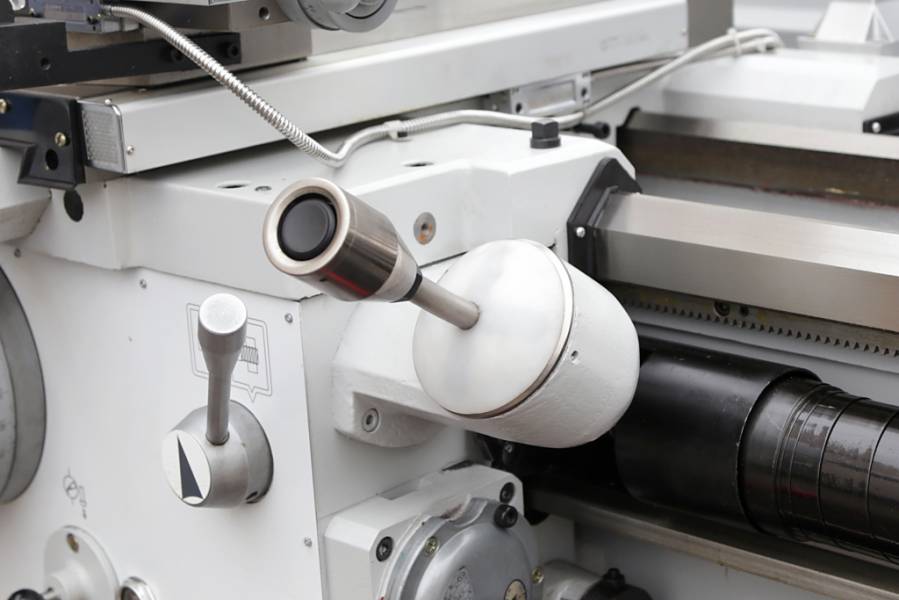

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

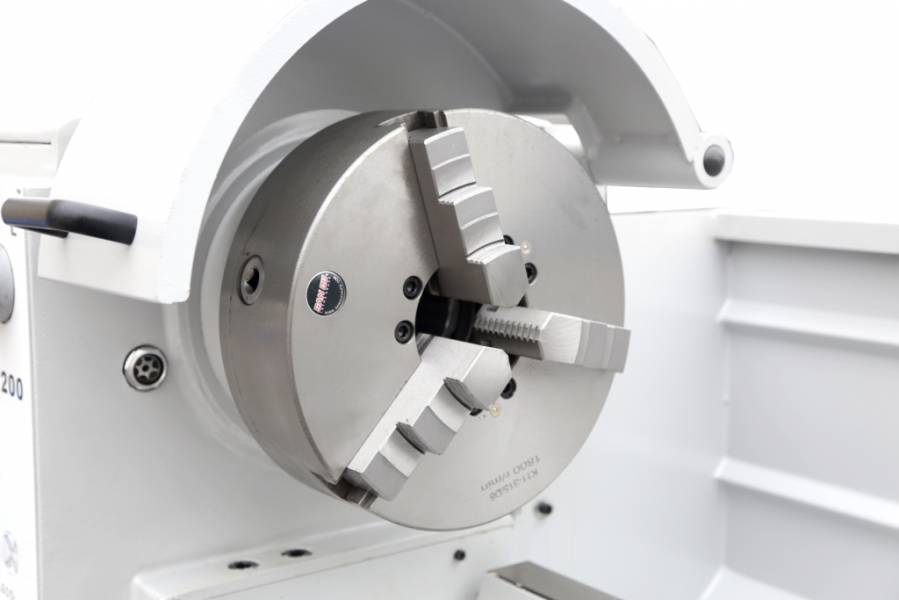

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

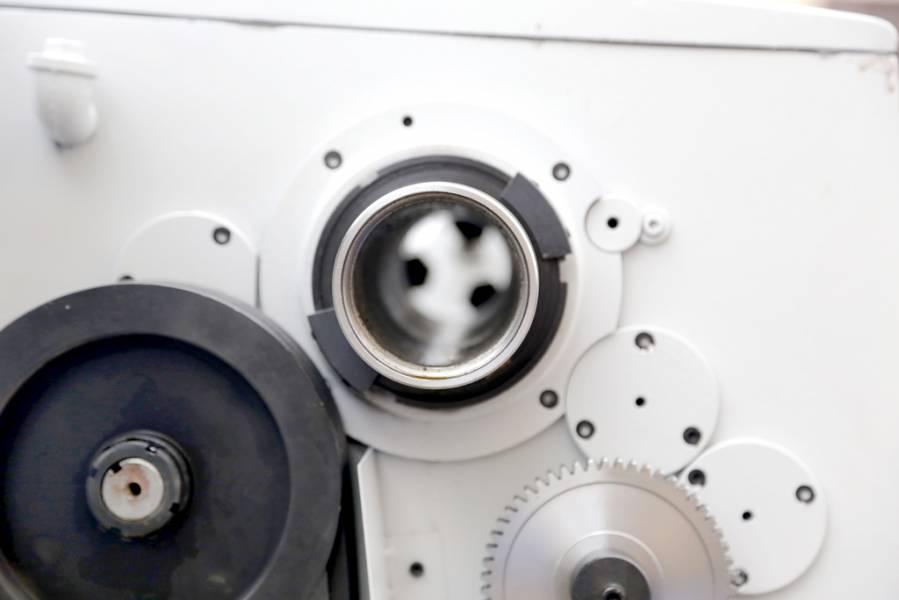

Внутренний диаметр шпинделя составляет 58 мм.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

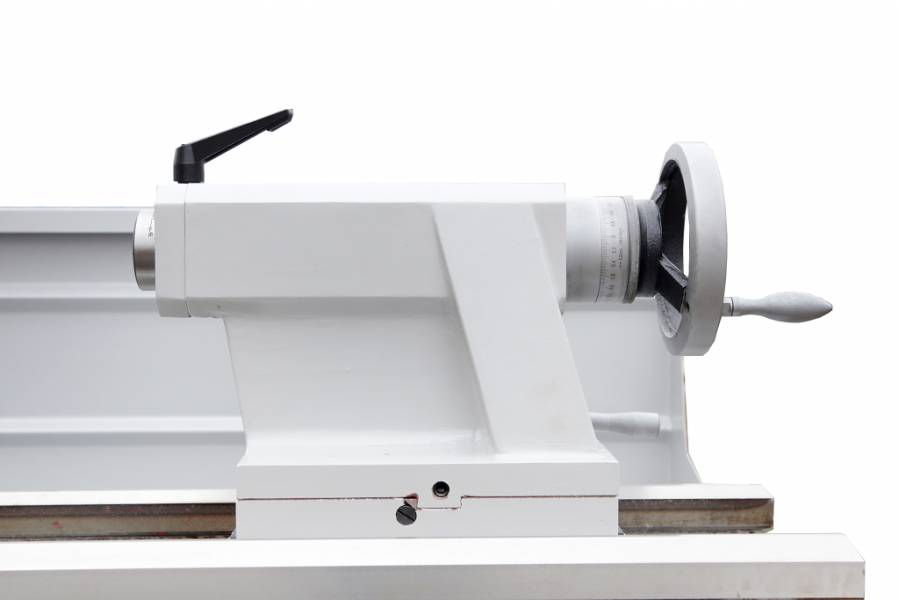

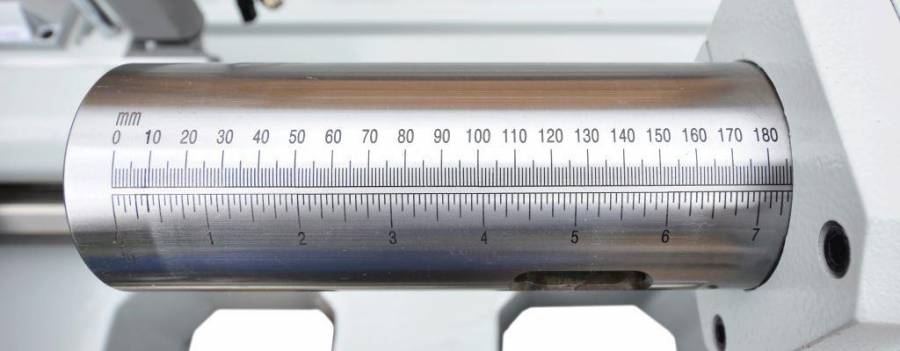

Вылет пиноли задней бабки – 128 мм.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

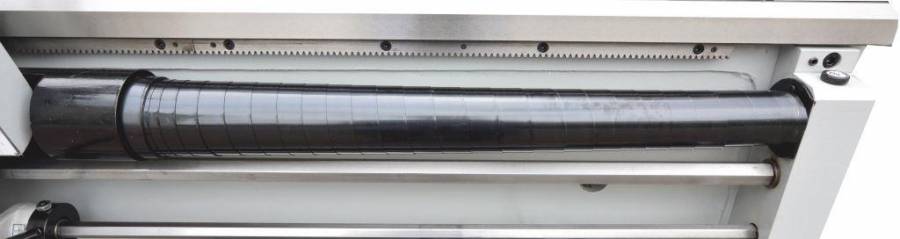

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

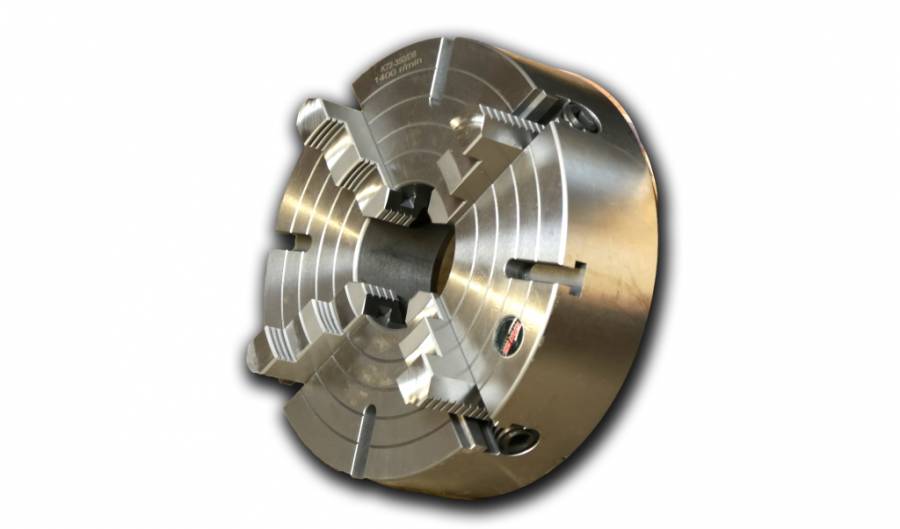

Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

Все подвижные части станка оснащены тавотницами.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

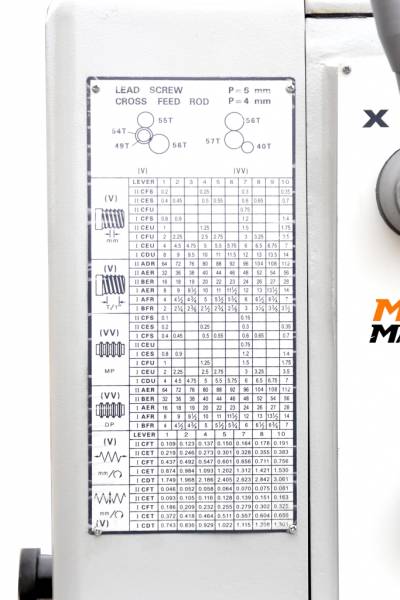

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

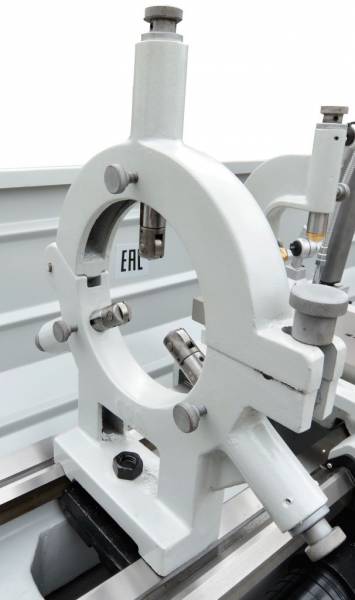

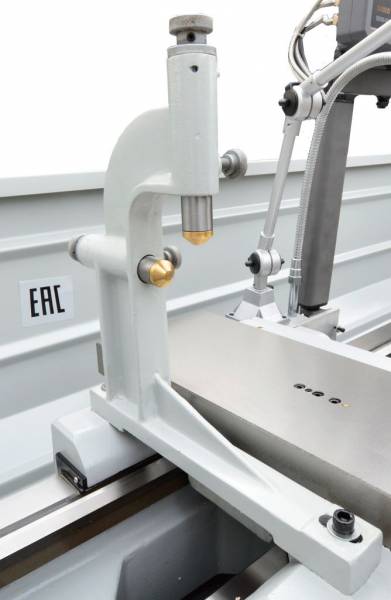

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

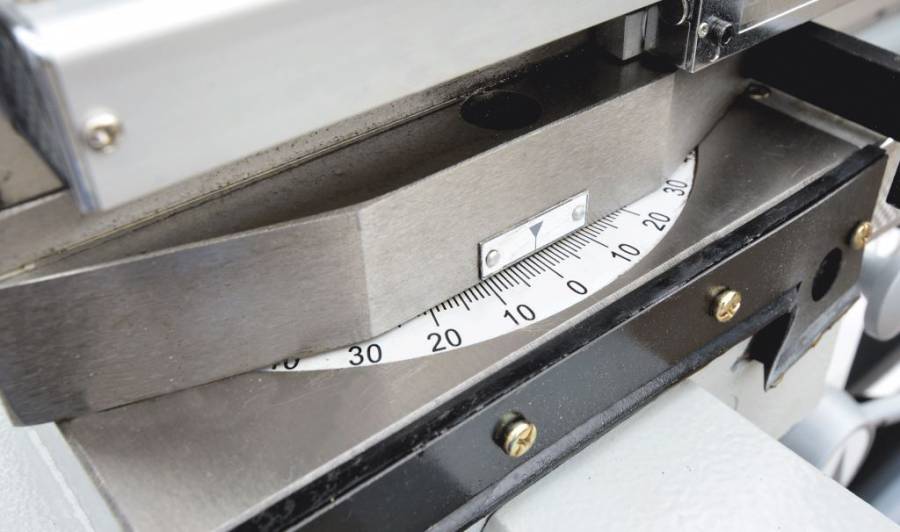

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

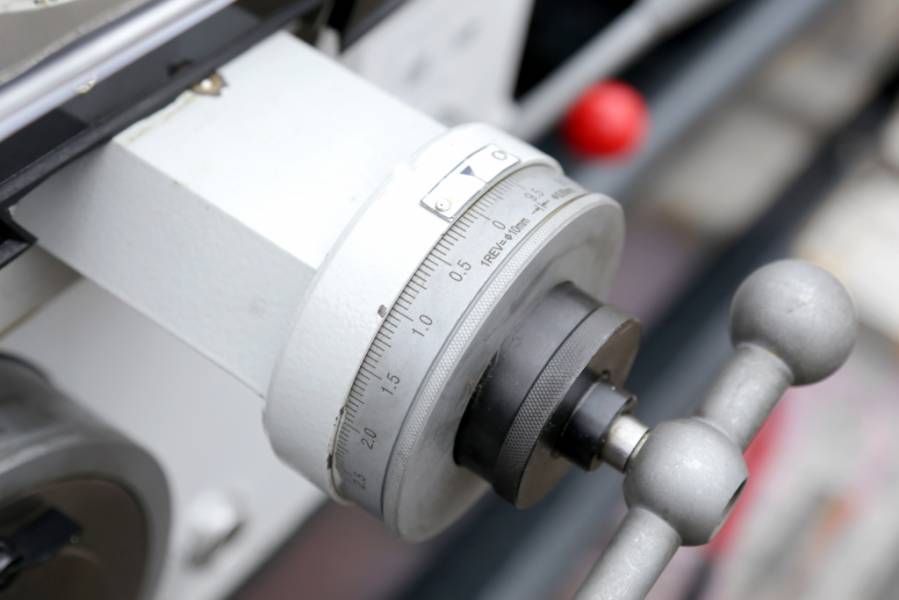

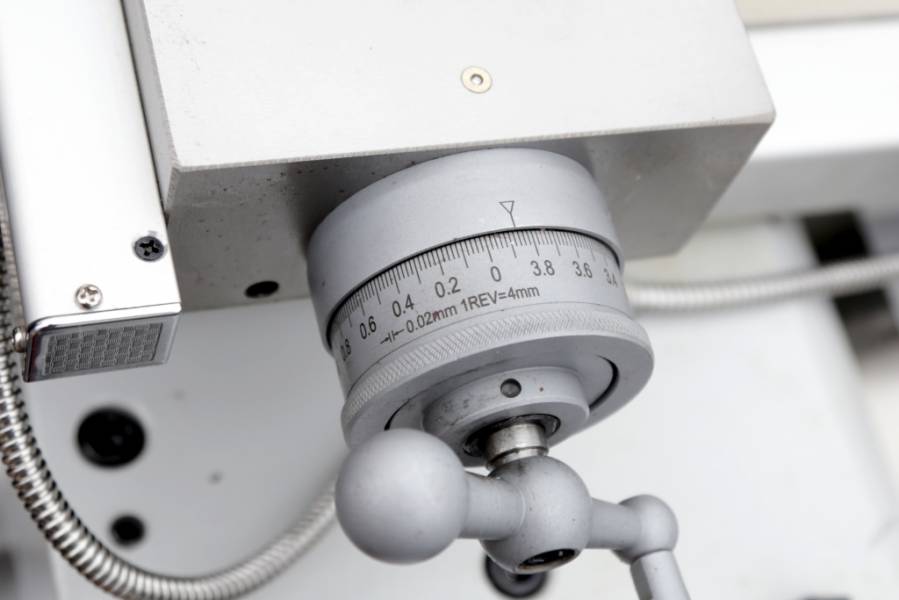

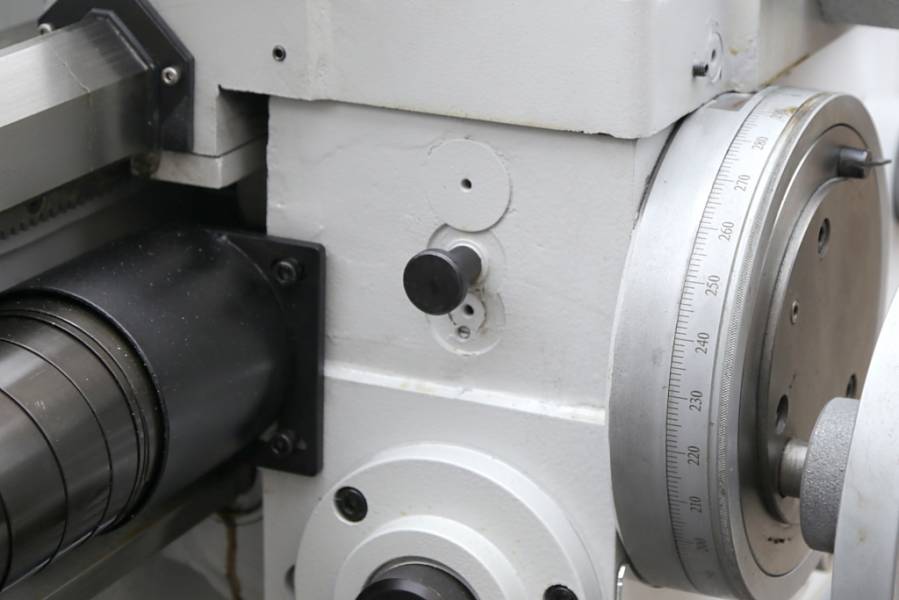

Все рукоятки оснащены четкими и удобными лимбами.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

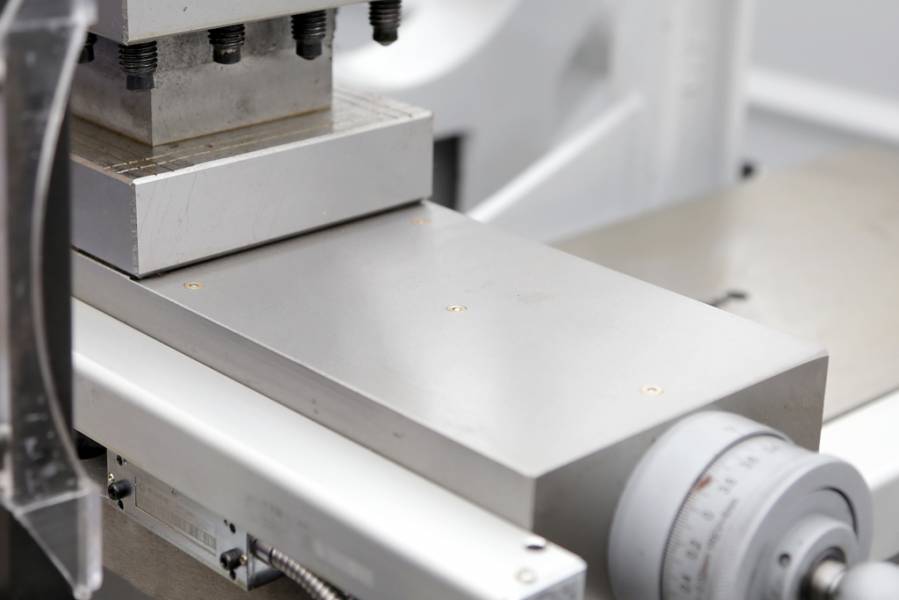

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

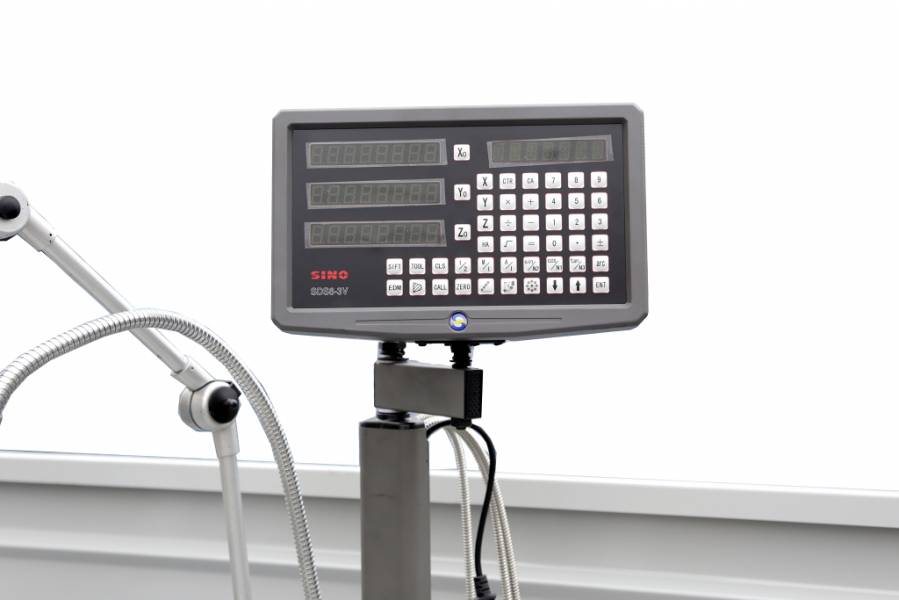

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

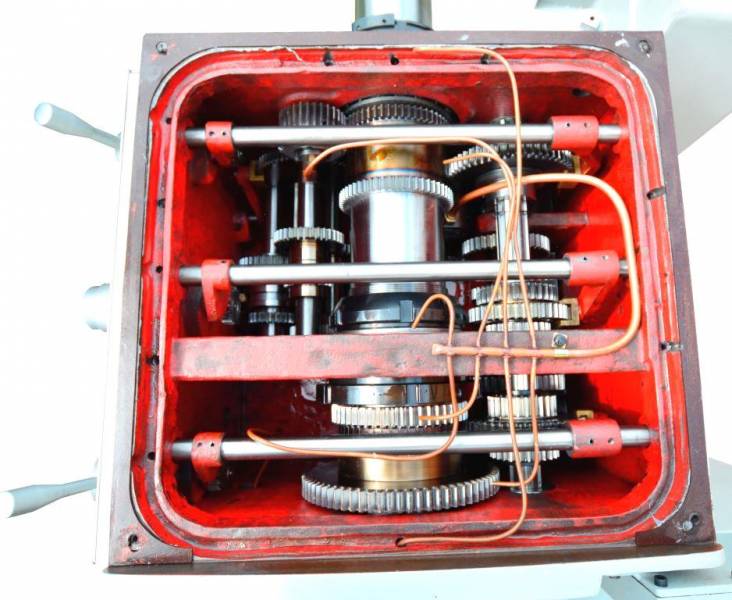

В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

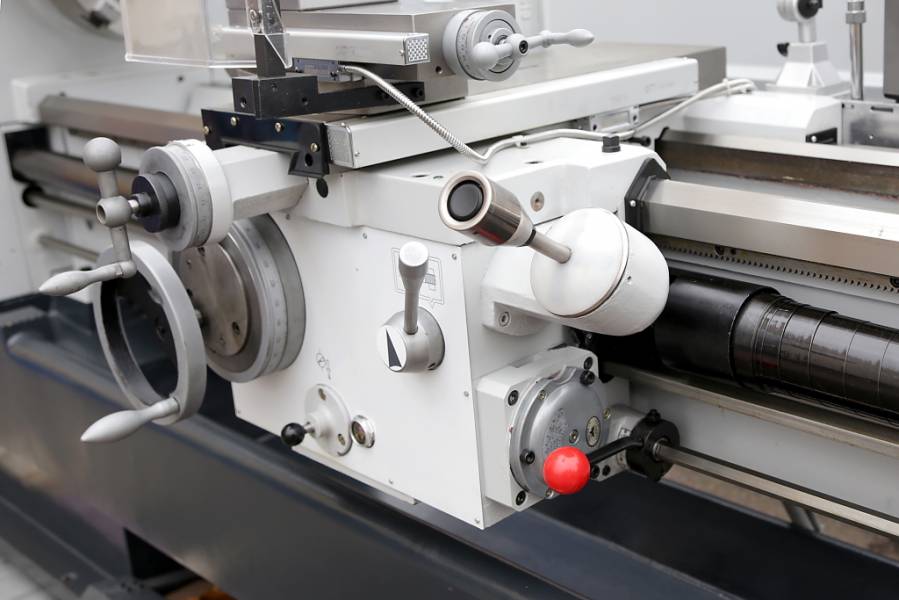

Станок оснащен функцией быстрого перемещения суппорта.

Универсальный токарно-винторезный станок Metal Master Z46200 RFS

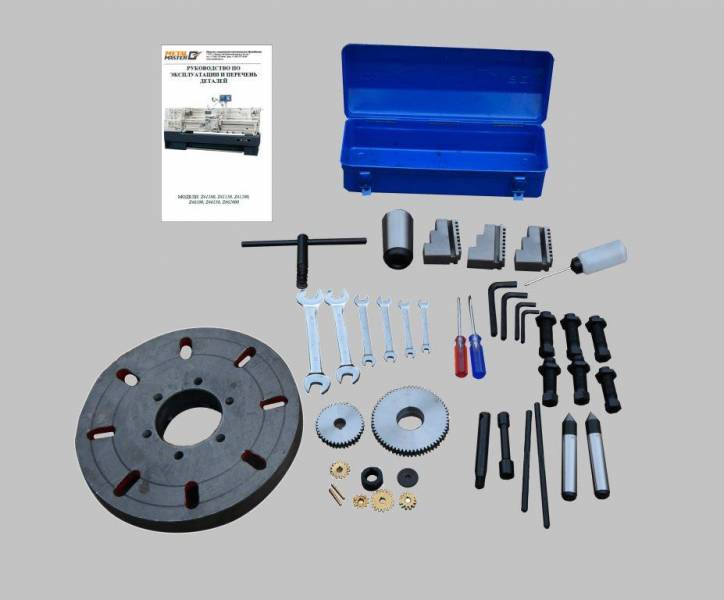

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

Отзывы и вопросы
Отзывы и вопросы. Metal Master Z46200 DRO RFS
  •  stdClass Object
    (
        [id] => 8431
        [object_id] => 5193
        [ip] => 178.237.187.100
        [name] => Роман Гаврилов
        [text] => Для чего нужен кожух на ходовом винте?
        [answer] => Здравствуйте! Кожух ходового винта защищает от попадания стружки и грязи.
        [type] => product
        [date] => 2021-05-19 06:15:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Роман Гаврилов 19.05.2021 в 06:15
    Для чего нужен кожух на ходовом винте?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здравствуйте! Кожух ходового винта защищает от попадания стружки и грязи.
  •  stdClass Object
    (
        [id] => 8430
        [object_id] => 5193
        [ip] => 178.237.187.100
        [name] => Каролина Моргунова
        [text] => Здрасьте, ключи резцедержателя и патрона прилагаются?
        [answer] => Добрый день! Да, данный инструмент входит в инструментальной ящик стандартной комлпектации.
        [type] => product
        [date] => 2020-01-08 21:55:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Каролина Моргунова 08.01.2020 в 21:55
    Здрасьте, ключи резцедержателя и патрона прилагаются?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Да, данный инструмент входит в инструментальной ящик стандартной комлпектации.
