Токарно-Винторезный Станок Metal Master Z50100H DRO RFS
Характеристики | Z50100H DRO RFS |
---|---|
Макс. диаметр обработки над станиной, мм | 500 |
Макс диаметр обработки над суппортом, мм | 325 |
Макс. диаметр обработки над выемкой в станине (ГАП), мм | 630 |
Длина выемки в станине, мм | 260 |
Расстояние между центрами, мм | 1000 |
Ширина станины, мм | 330 |
Диаметр сквозного отверстия шпинделя, мм | 65 |
Торец шпинделя | ISO-C6 |
Конус шпинделя | МТ6 |
Количество передач | 15 |
Диапазон скоростей шпинделя, об/мин | 22~1800 |
Диапазон нарезаемых метрических резьб, мм | 0,5~28 (66 видов) |
Диапазон нарезаемых дюймовых резьб, ниток на дюйм | 1~56 T.P.I (66 видов) |
Диапазон нарезаемых модульных резьб | 0,5~3,5 MP (33 вида) |
Диапазон нарезаемых питчевых резьб | 8~56 DP(33 вида) |
Диапазон автоматической продольной подачи, мм/об | 0,072~4,038 (66 видов) |
Диапазон автоматической поперечной подачи, мм/об | 0,036~2,019 (66 видов) |
Быстрый продольный холостой ход суппорта, м/мин | 0,4 |
Быстрый поперечный холостой ход суппорта, м/мин | 0,5 |
Макс. сечение резца, мм | 25×25 |
Макс. ход верхней салазки суппорта, мм | 130 |
Макс. ход поперечной салазки суппорта, мм | 300 |
Диаметр пиноли задней бабки, мм | 65 |
Макс. ход пиноли задней бабки, мм | 130 |
Конус пиноли задней бабки | МТ5 |
Мощность двигателя, кВт | 5,5 |
Мощность двигателя помпы СОЖ, кВт | 0,09 |
Мощность двигателя быстрой подачи, кВт | 0,125 |
Напряжение, В | 380 |
Масса нетто / брутто, кг | 1700 / 1950 |
Габаритные размеры (ДхШхВ), мм | 2370×1080×1750 |
Размеры упаковки (ДхШхВ), мм | 2420×1120×1800 |

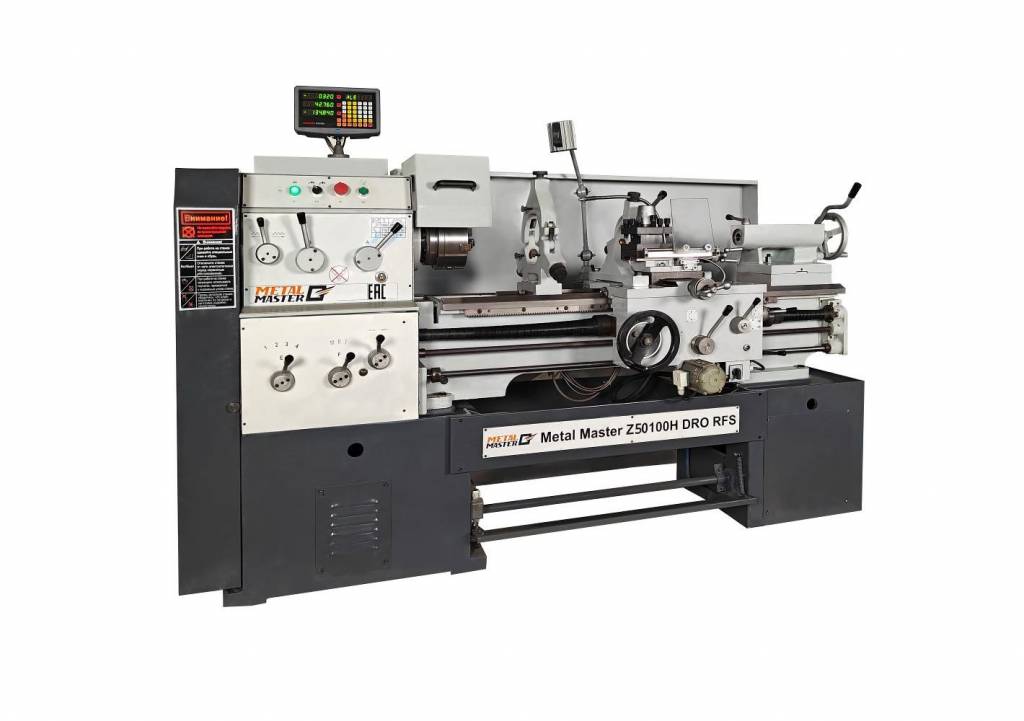

Описание станка Токарно-Винторезный Станок Metal Master Z50100H DRO RFS
Metal Master Z50100H DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Особенности:
- Массивная станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 5.5 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Трехосевое УЦИ SINO;
- Расширенная базовая комплектация.

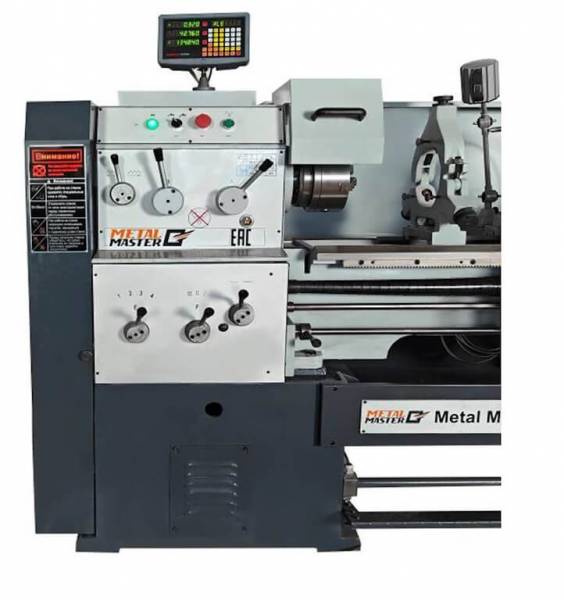

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

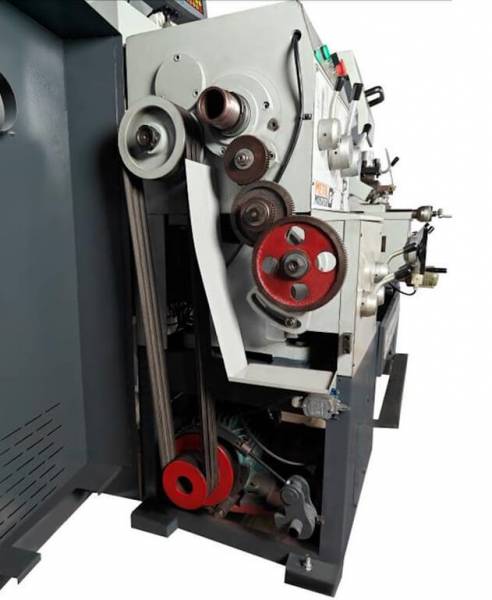

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

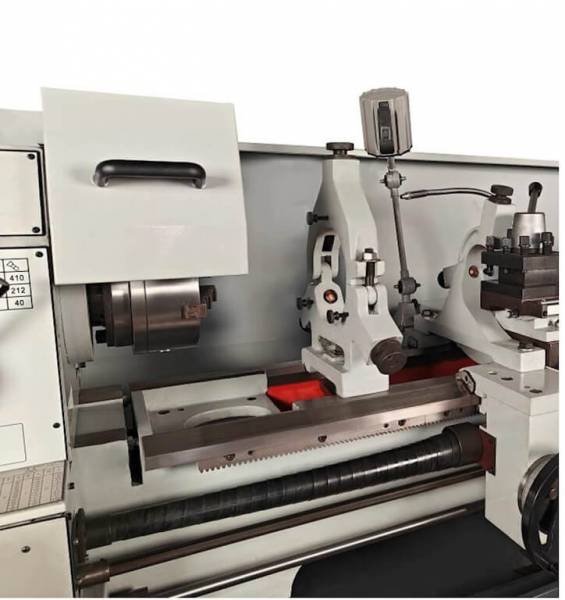

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

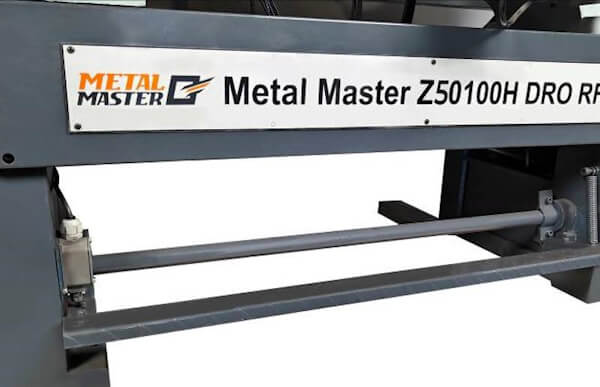

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

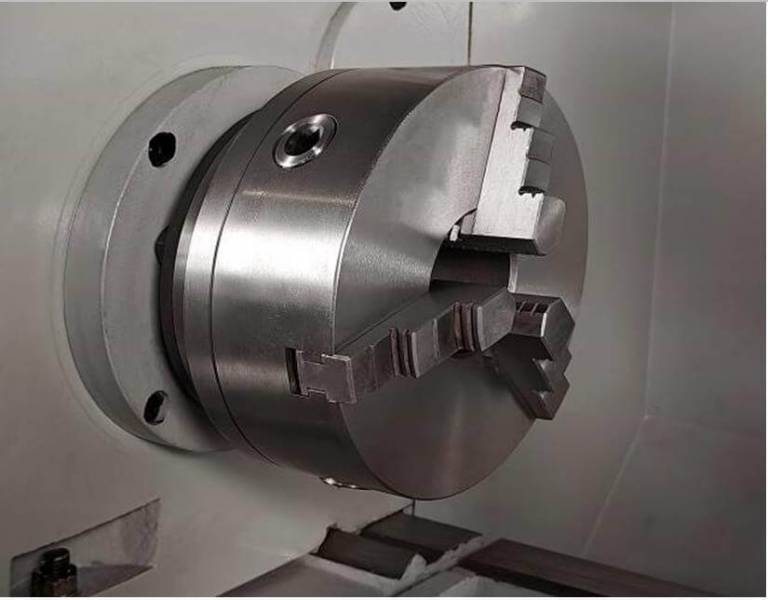

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

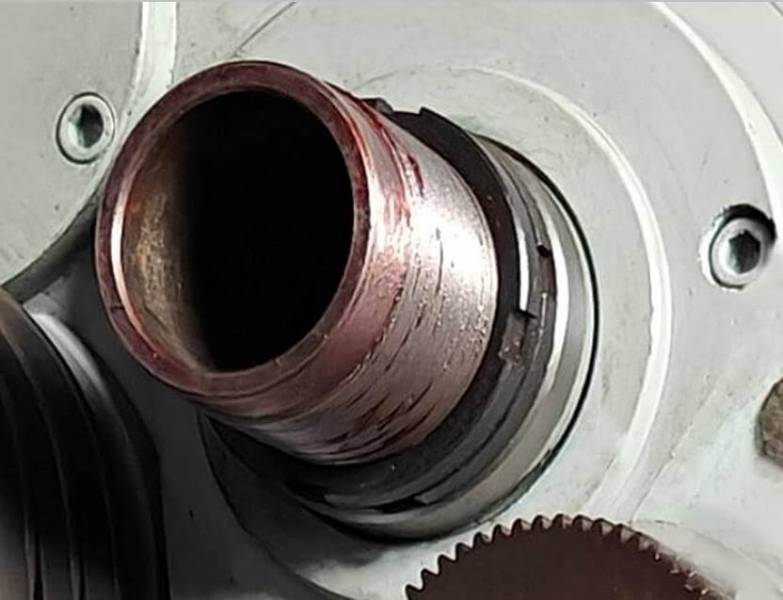

Внутренний диаметр шпинделя составляет 65 мм.

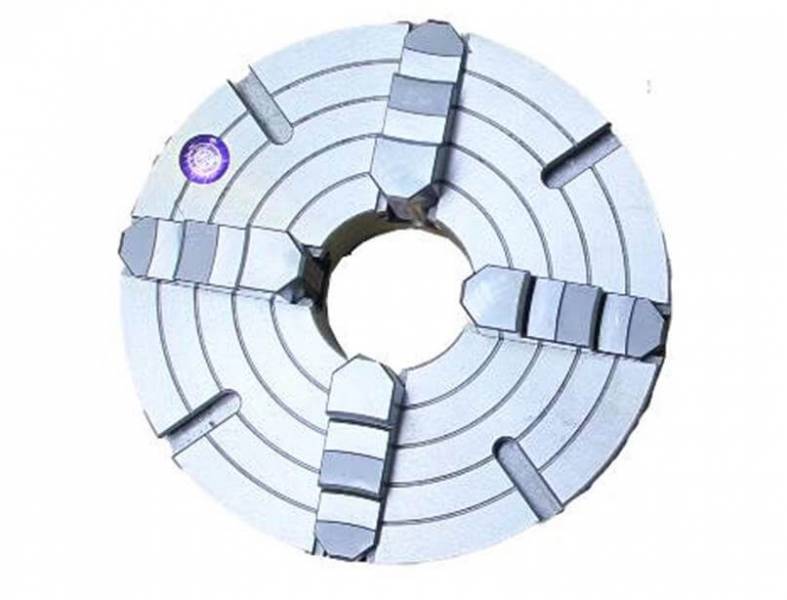

Четырехкулачковый патрон диаметром 315 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

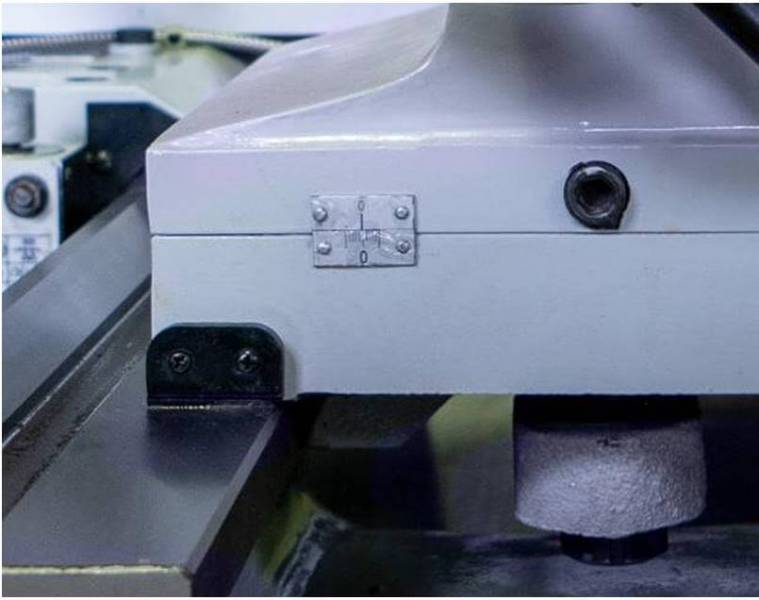

Поперечное смещение составляет ± 5 мм

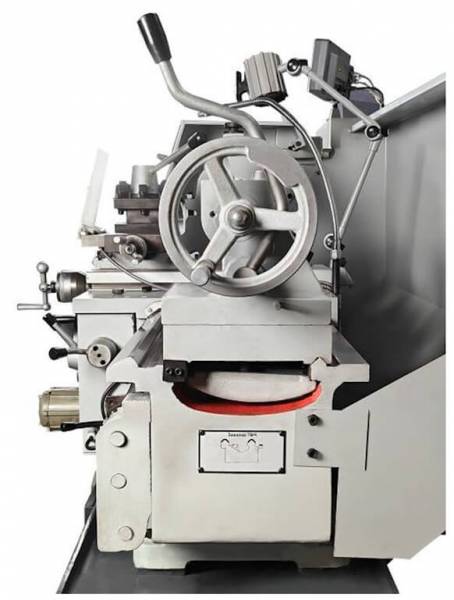

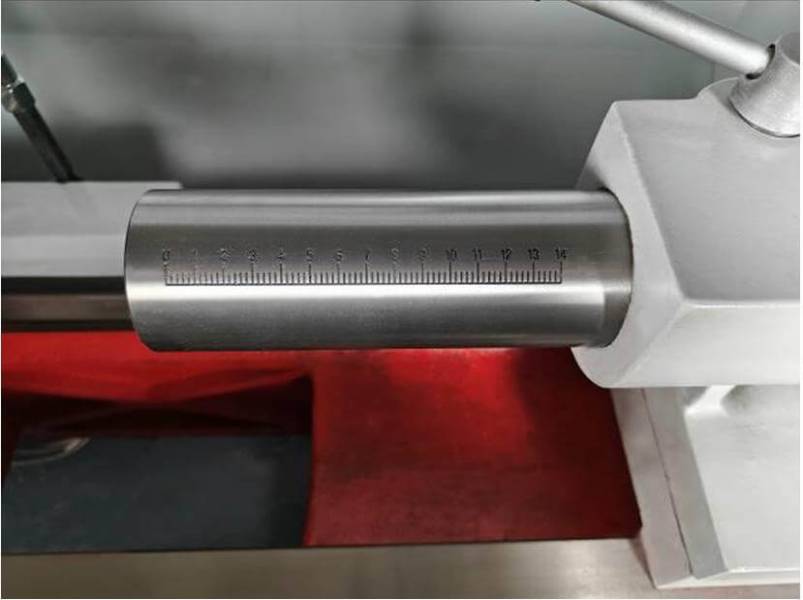

Вылет пиноли задней бабки составляет 130 мм.

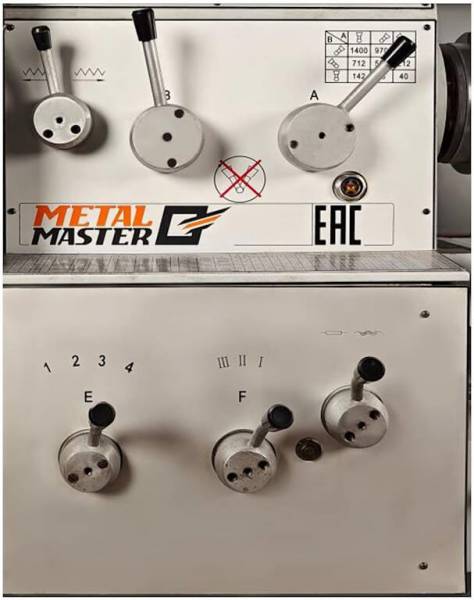

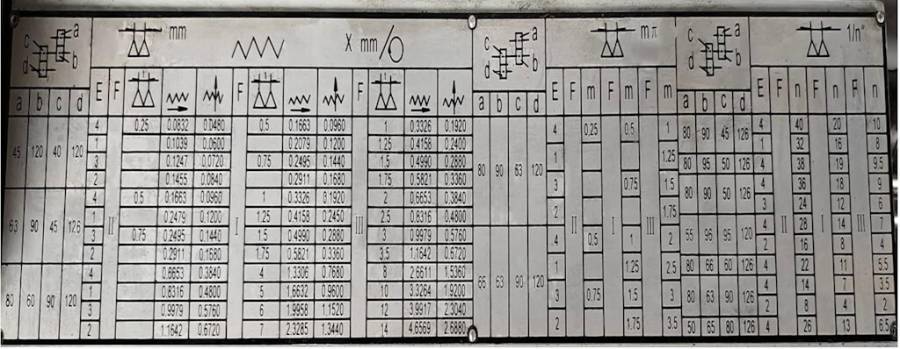

Каждый станок серии Z с индексом H имеет удобную и понятную таблицу резьб и подач.

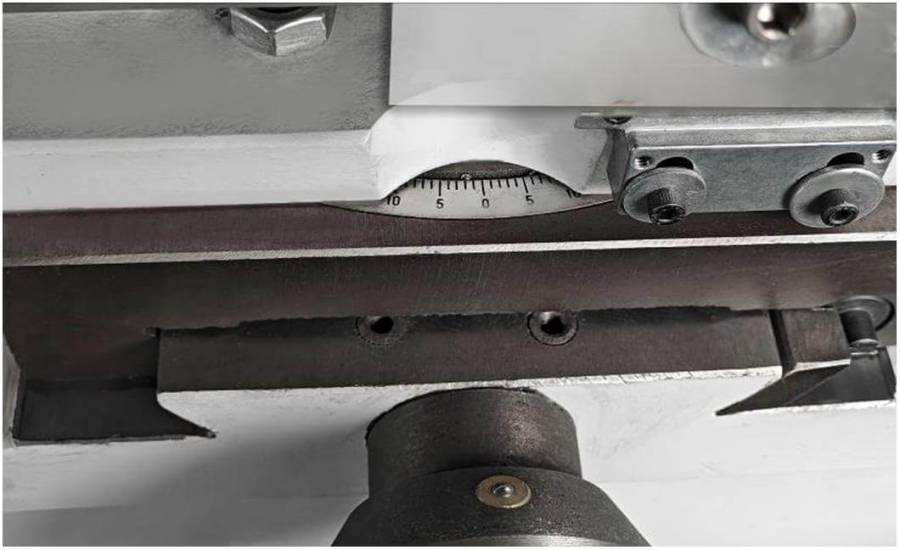

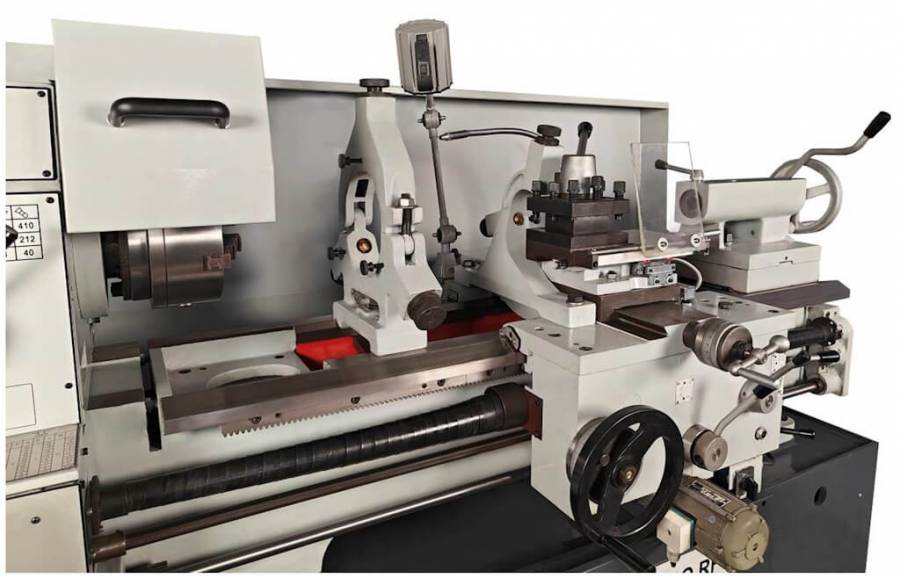

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±45°.

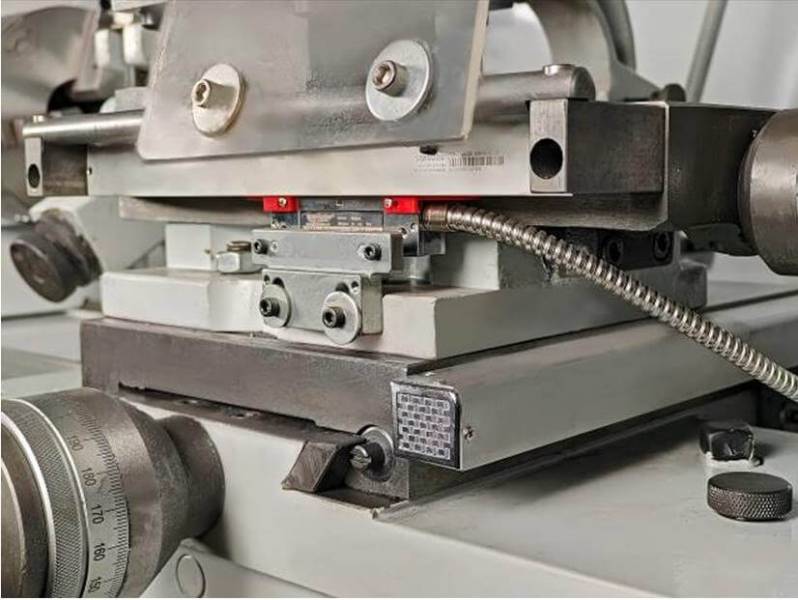

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ± 5 мкм.

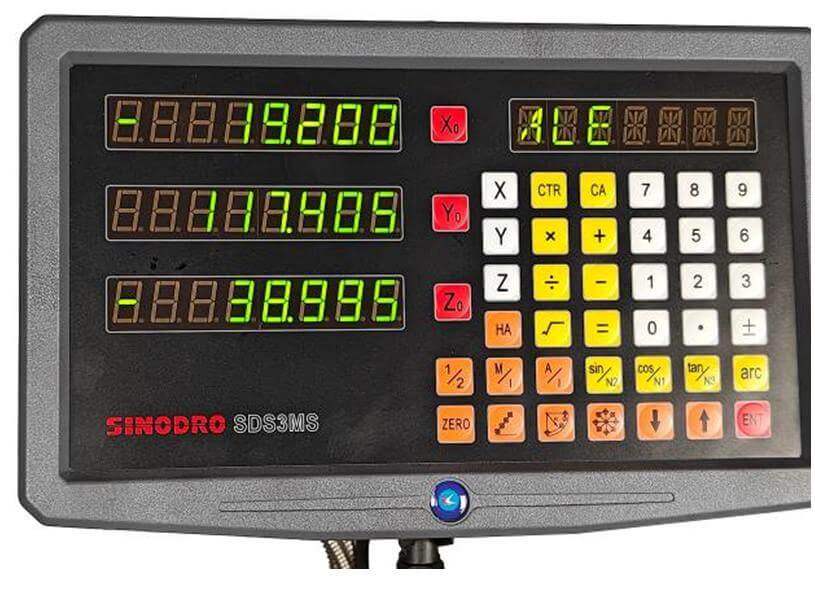

Многофункциональная УЦИ SINO SDS3MS позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Станок оснащен ножным тормозом, обеспечивающим быстрое торможение.

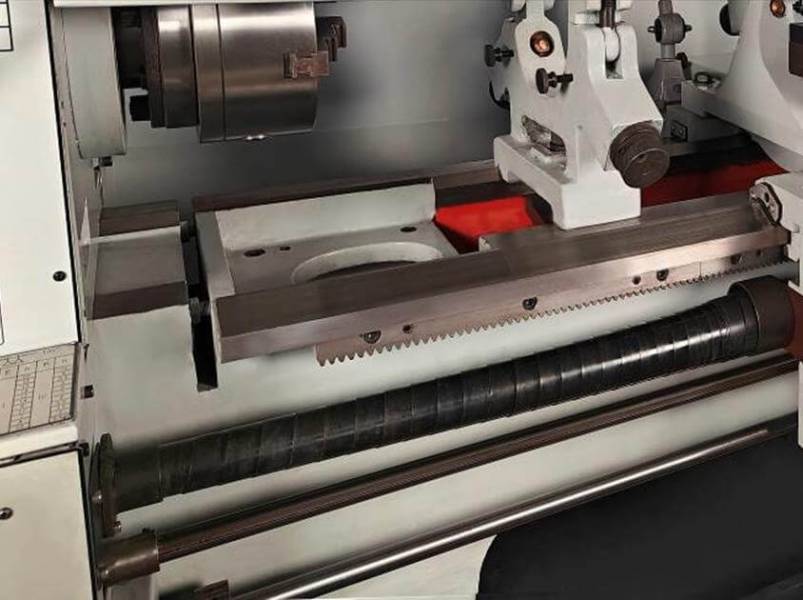

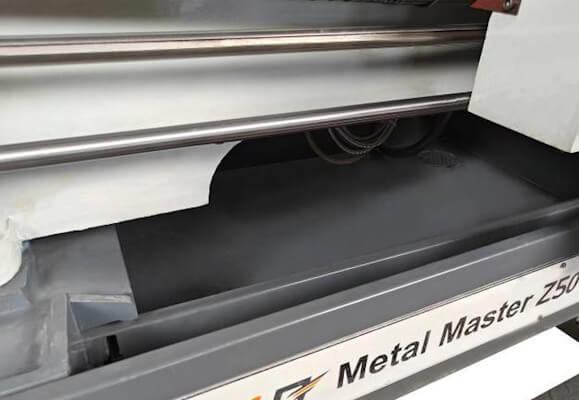

Благодаря наличию специального поддона, в который собирается отработанная стружка в ходе металлообработки, сохраняется порядок на рабочем месте оператора.
Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

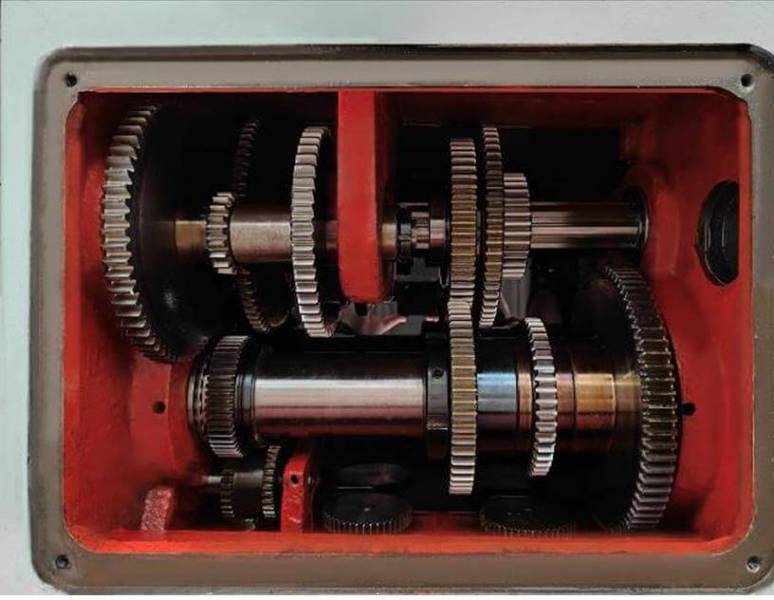

15-ти ступенчатая коробка передач, изготовленная из качественной, конструкционной стали, развивает большой крутящий момент на малых оборотах.

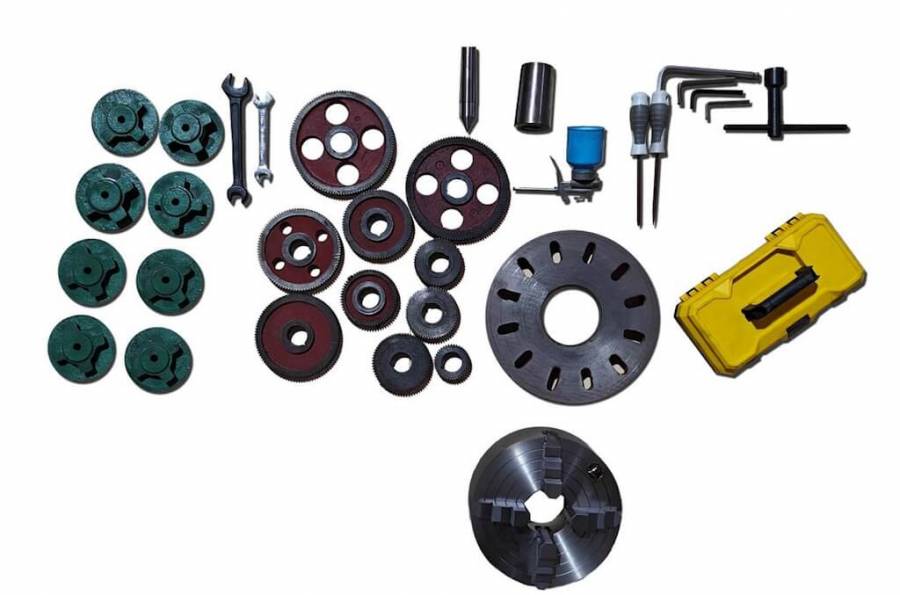

В ЗИП входят гаечные ключи, масленка, 4-кулачковый патрон, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон ø250 мм;
- 4-х кулачковый патрон ø315 мм;
- Неподвижный люнет 10-130 мм;
- Подвижный люнет 10-90 мм;
- Планшайба ø300 мм;
- Защита патрона;
- Защита от брызг;
- Ножной тормоз;
- 3-осевое УЦИ SINO;
- Защита суппорта;
- Быстрый холостой ход суппорта по двум осям (RFS);
- Инструментальный ящик с набором ЗИП;
- Инструкция по эксплуатации на русском языке.
