Metal Master Z51100 RFS

Сегодня этот товар купили 3 человека
Сейчас этот товар смотрят 3 человека
  • хит
  • sale
Промышленные, Metal Master Z51100 RFS
1 333 640 руб.
1 453 606 руб.
В наличии
Нашли дешевле?
Самовывоз из Москвы 1 день
Купить со скидкой
Скидка 119 966 руб
Технические характеристики
ХарактеристикиZ51100 RFS
Макс. диаметр над станинойØ 510 мм
Макс. диаметр над выемкой в станинеØ 735 мм
Макс. диаметр над поперечными салазкамиØ 305 мм
Ширина станины350 мм
Расстояние между центрами1000 мм
Диаметр отверстия шпинделя80 мм
Количество передач12
Диапазон скоростей шпинделя25-2000 об/мин
Конус отверстия шпинделяMT7
Конус шпинделя задней бабкиMT 5
Торец шпинделяD1-8
Макс. ход поперечных салазок316 мм
Макс. ход верхней салазки130 мм
Макс. ход шпинделя задней бабки180 мм
Диаметр сквозного отверстия задней бабки75 мм
Максимальная сечение резца25х25 мм
Автоматическая продольная подача0,059-1,646 мм/об (35 типов)
Автоматическая поперечная подача0,014-0,784 мм/об (42 типа)
Диапазон нарезаемых метрических резьб0.1-14 мм/об (47 типов)
Диапазон нарезаемых дюймовых резьб2-112 ниток/дюйм (60 типов)
Диапазон нарезаемых модульных резьб0.1-7 МР (34 типа)
Диапазон нарезаемых питчевых резьб4-112 DP (50 типов)
Мощность двигателя7,5 кВт
Напряжение питания380 В, 50 Гц
Габаритные размерыупаковки (ДхШхВ)2450×1150×1740 мм
Габаритные размеры станка (ДхШхВ)2390×1150×1430мм
Вес нетто/брутто2035/2415кг
Online трансляции из демозалов и складов
  • Демозал в Москве
  • Склад
  • Демозал в Санкт-Петербурге
Описание

Описание станка Metal Master Z51100 RFS

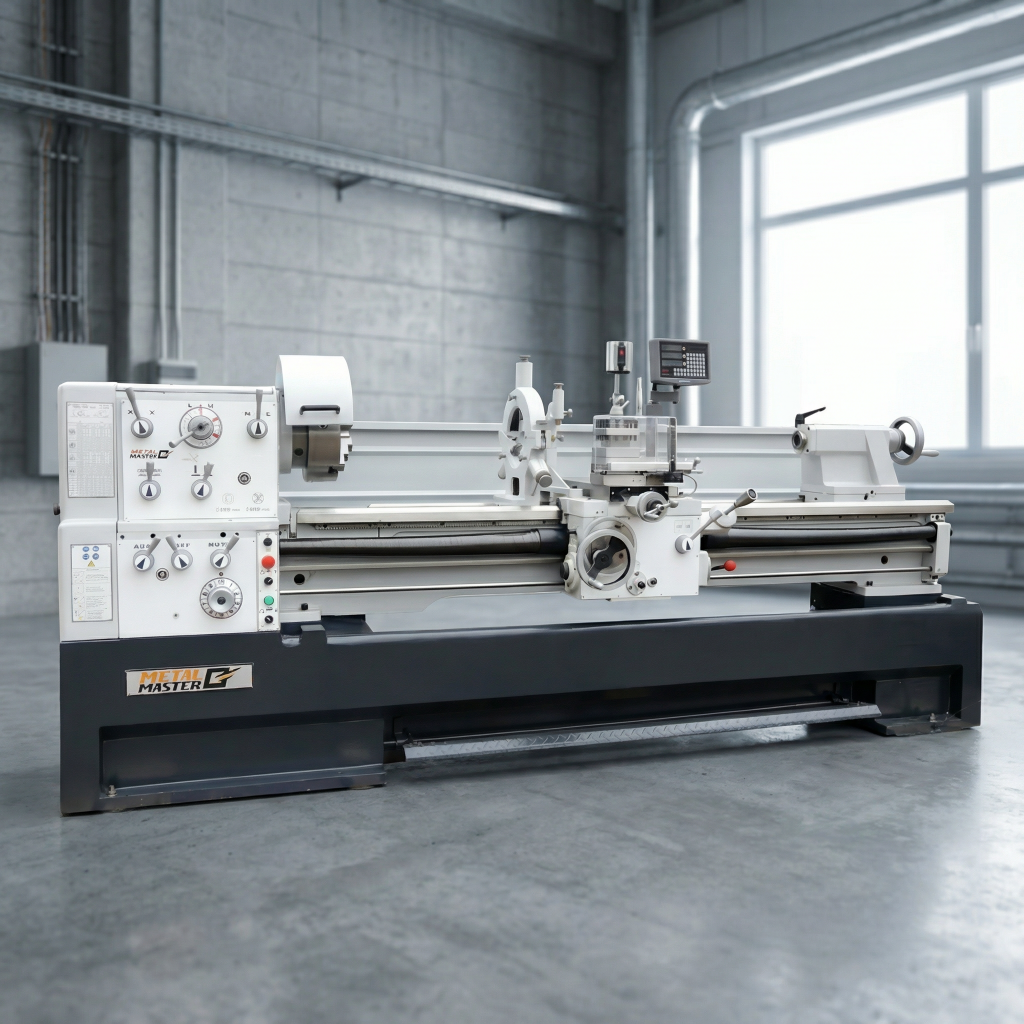

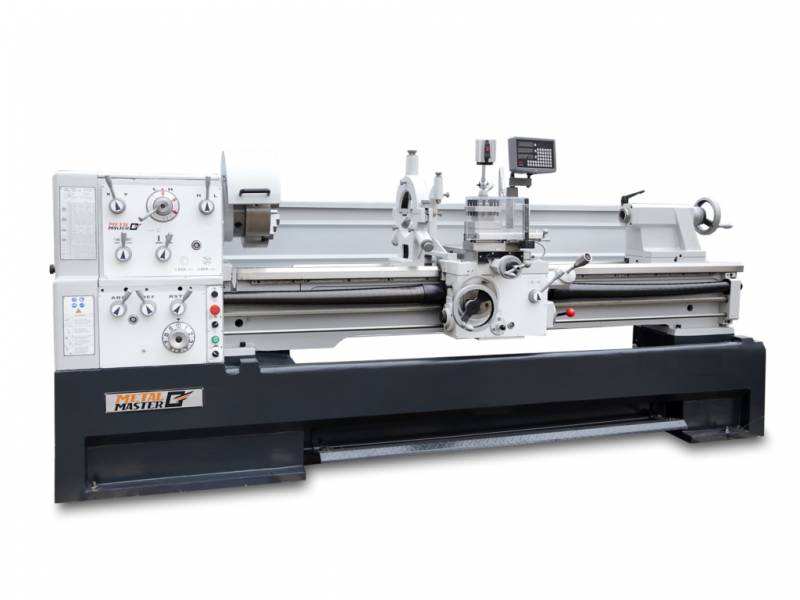

Metal Master Z51100 RFS – это универсальный токарно-винторезный станок c быстрым перемещением суппорта, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

В стандартную комплектацию станка входят:

  • Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый 315 + обратные кулачки;
  • Патрон четырехкулачковый 350 мм;
  • Планшайба 450 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Обратные кулачки - 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Светильник;
  • Защитный экран резцедержателя;
  • Руководство пользователя.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

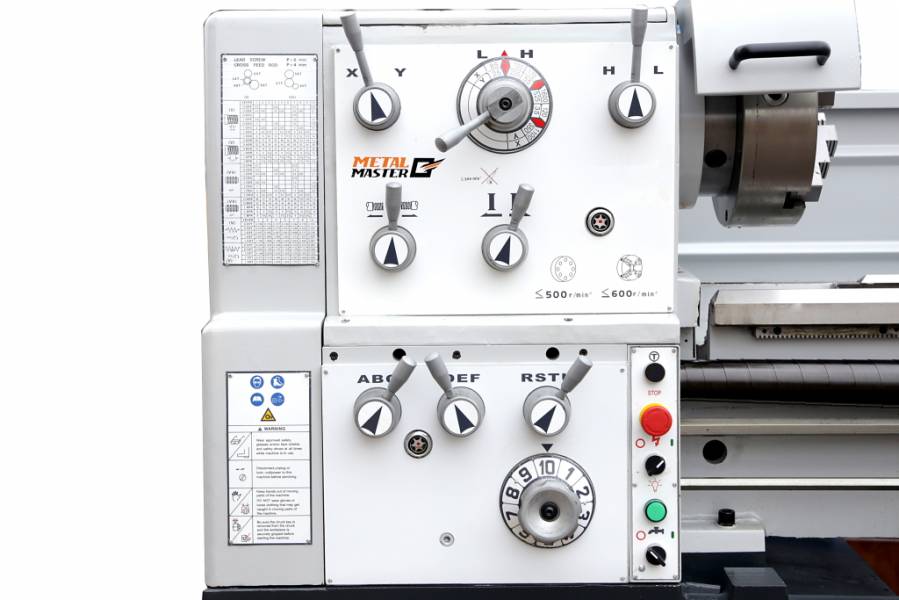

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

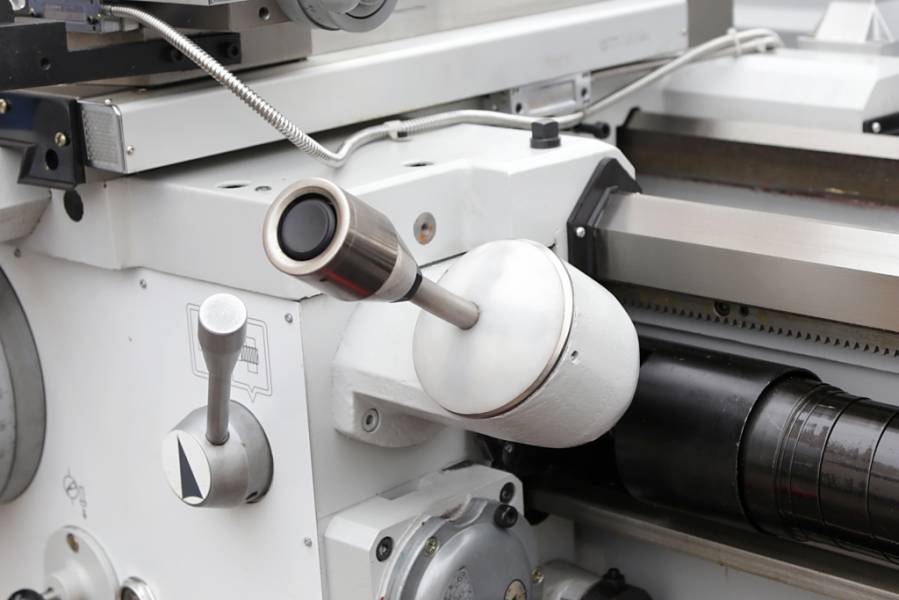

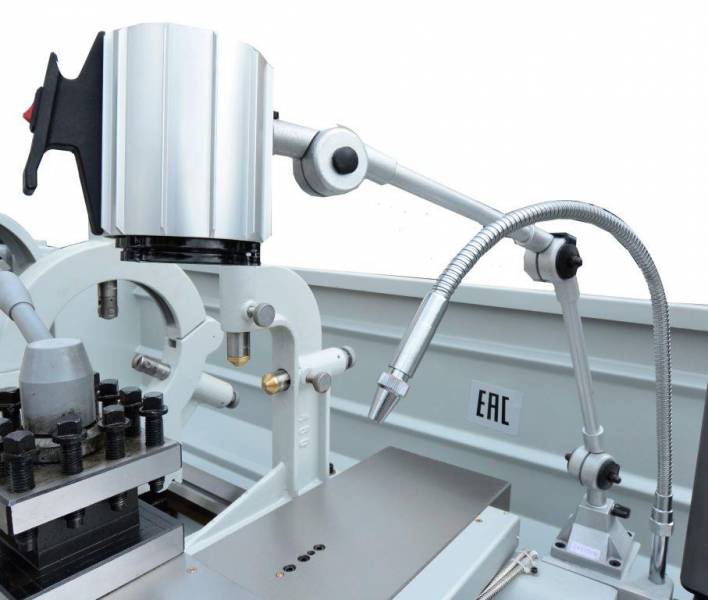

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

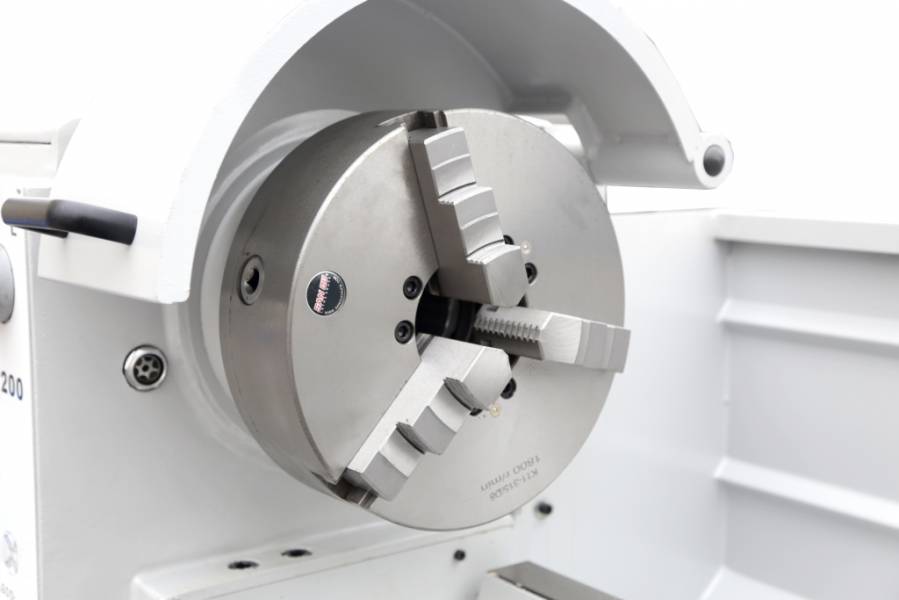

Модель оснащена трехкулачковым патроном диаметром 315 мм с обратными кулачками в комплекте.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

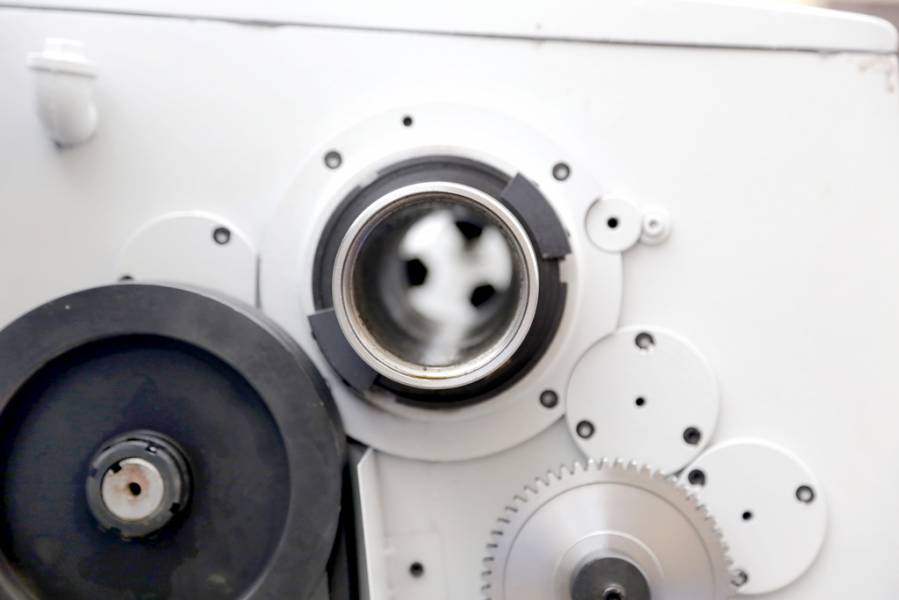

Внутренний диаметр шпинделя составляет 80 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

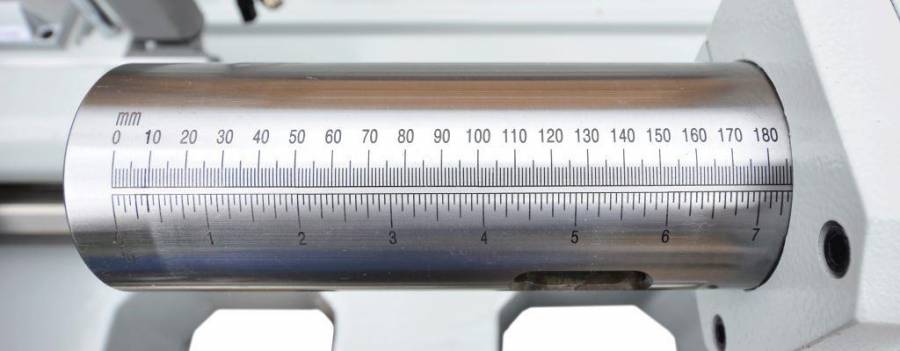

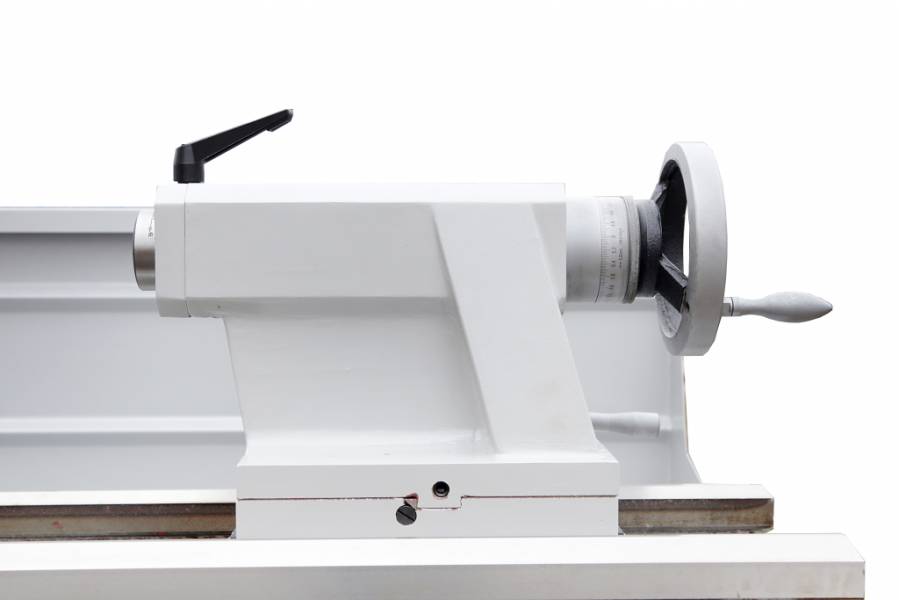

Вылет пиноли задней бабки – 180 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

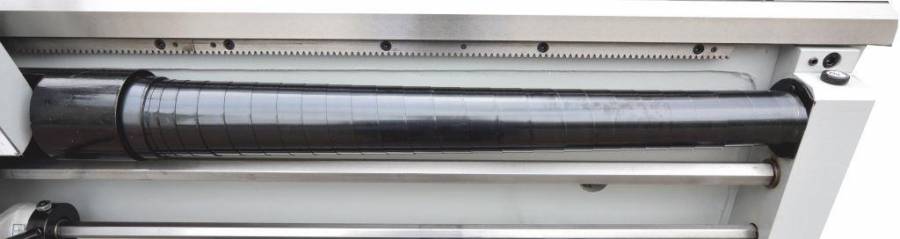

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

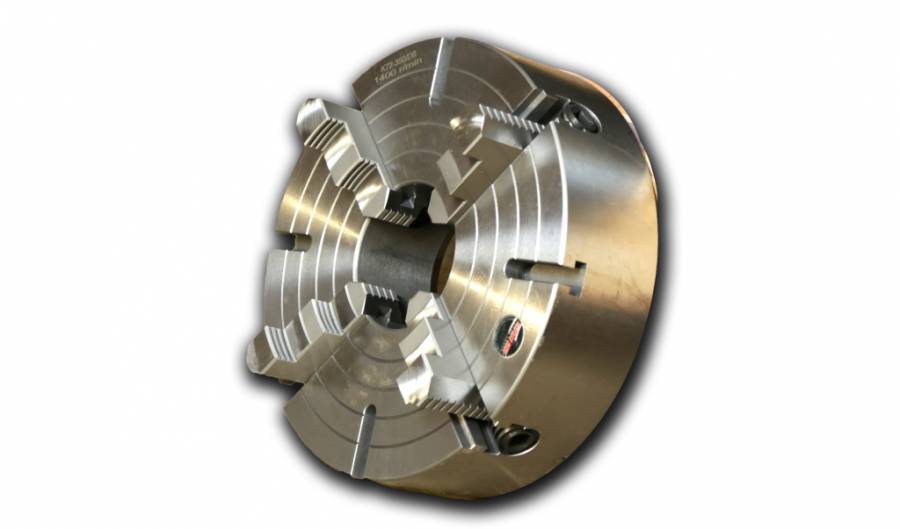

Четырехкулачковый патрон диаметром 350 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

Все подвижные части станка оснащены тавотницами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

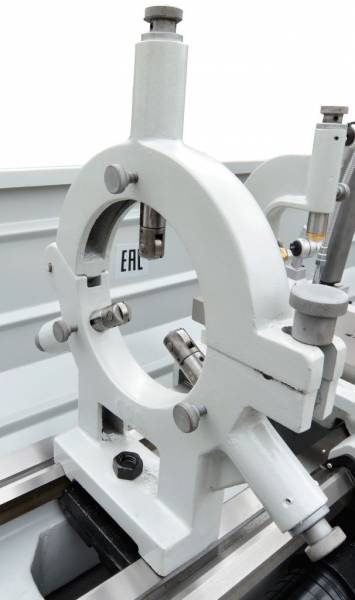

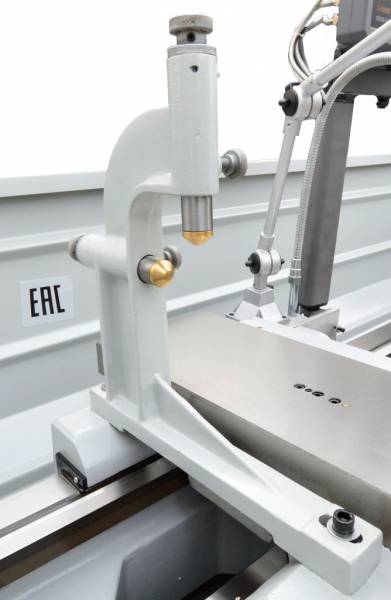

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

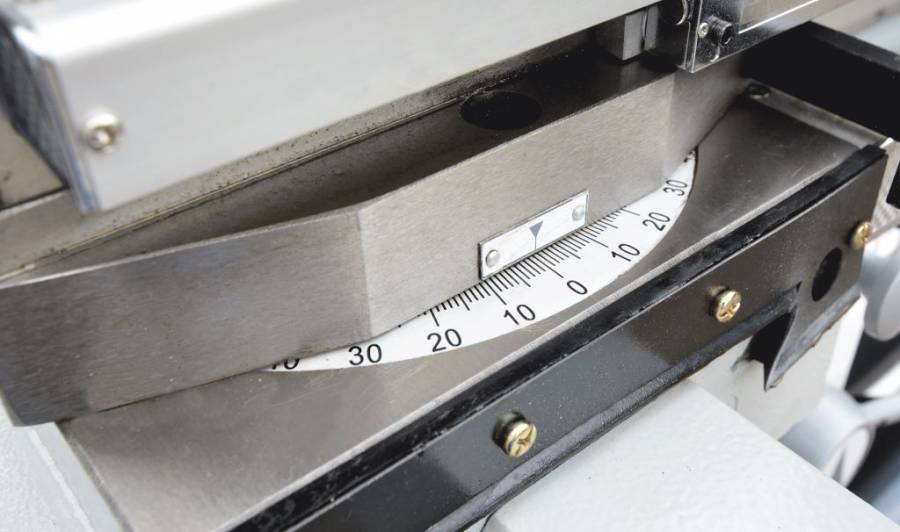

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

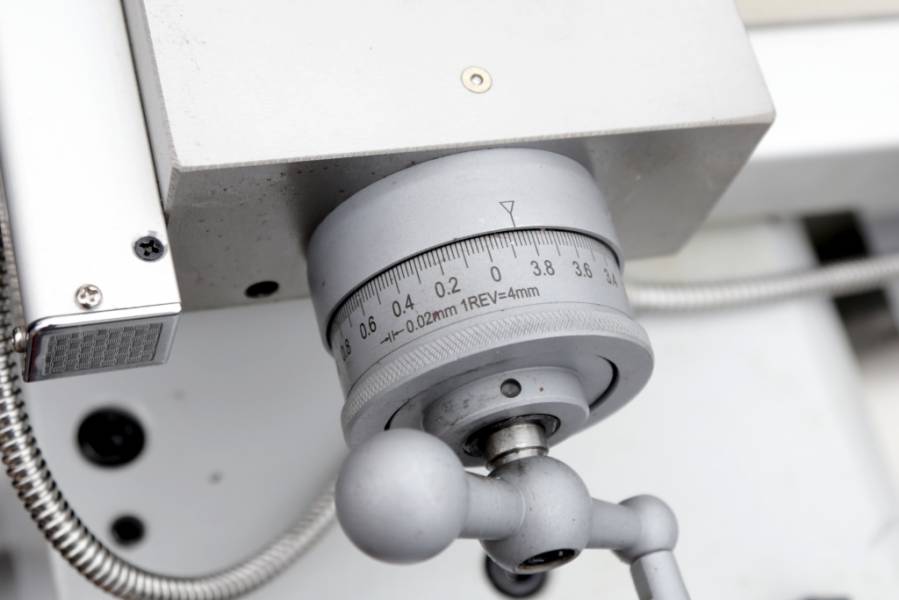

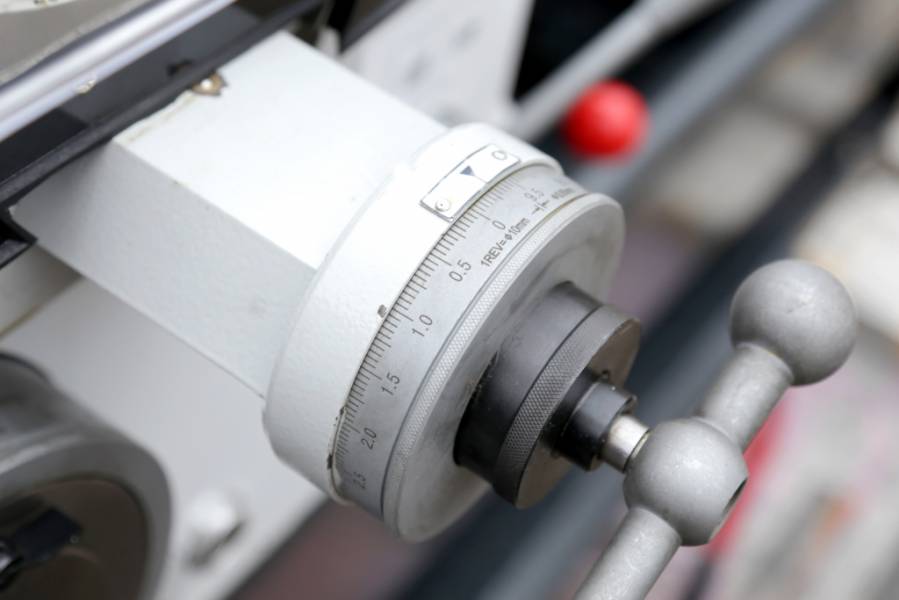

Все рукоятки оснащены четкими и удобными лимбами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

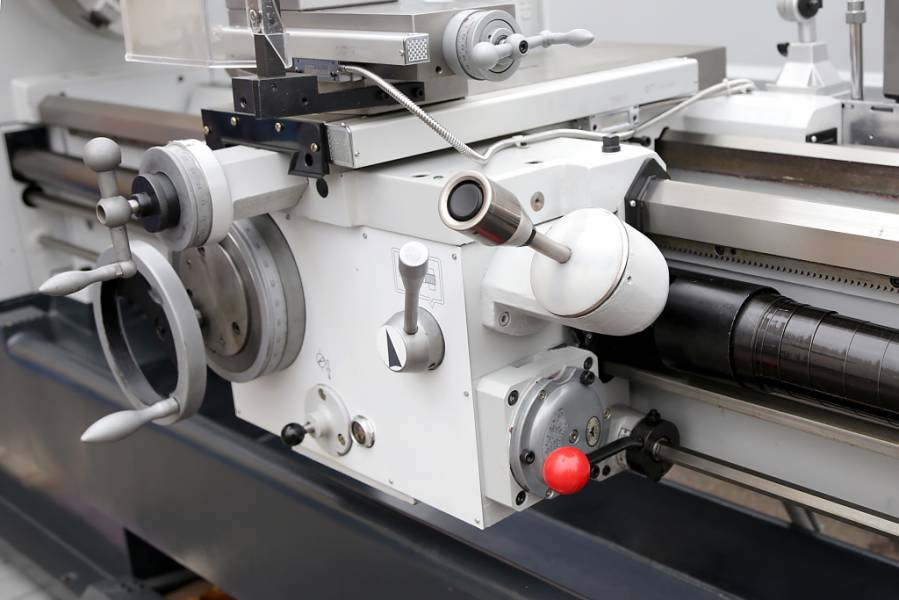

4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

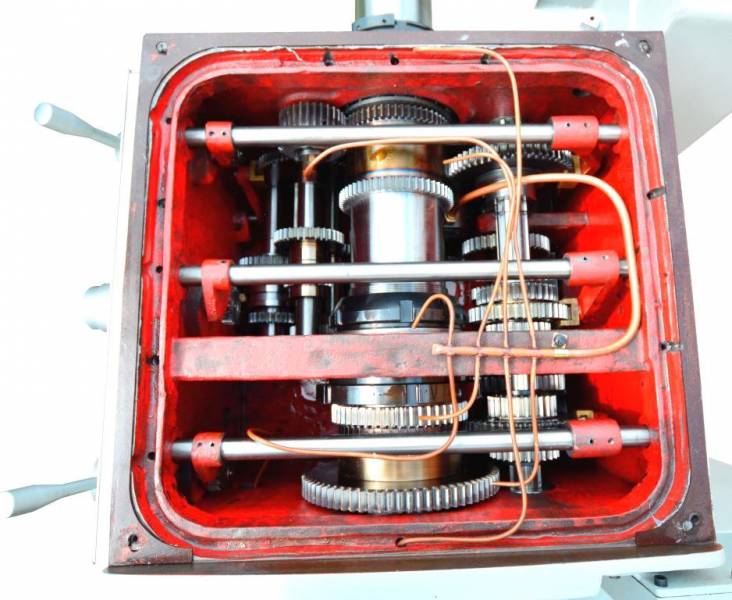

12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. Для повышения долговечности коробки передач ко всем шестеренкам и подшипникам подведены масленые трубки.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

Станок оснащен функцией быстрого перемещения суппорта.

Универсальный Токарно-Винторезный Станок METAL MASTER Z51100 RFS

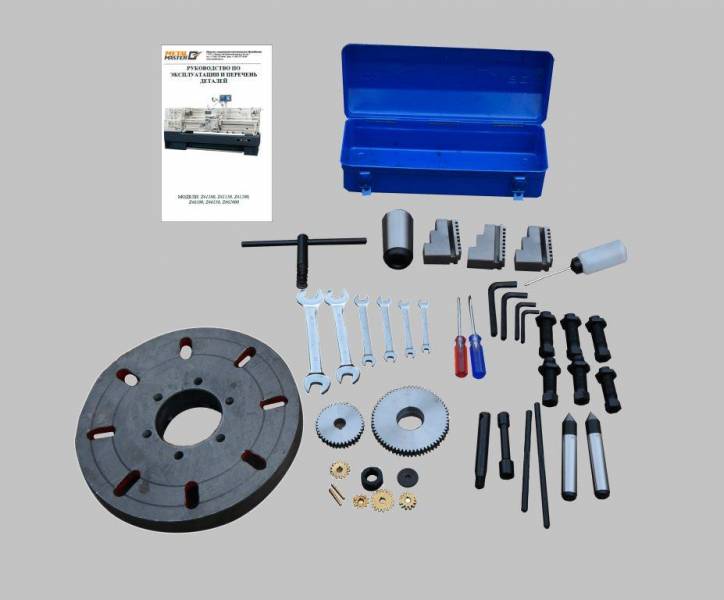

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник с МТ-7 на МТ-5, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
