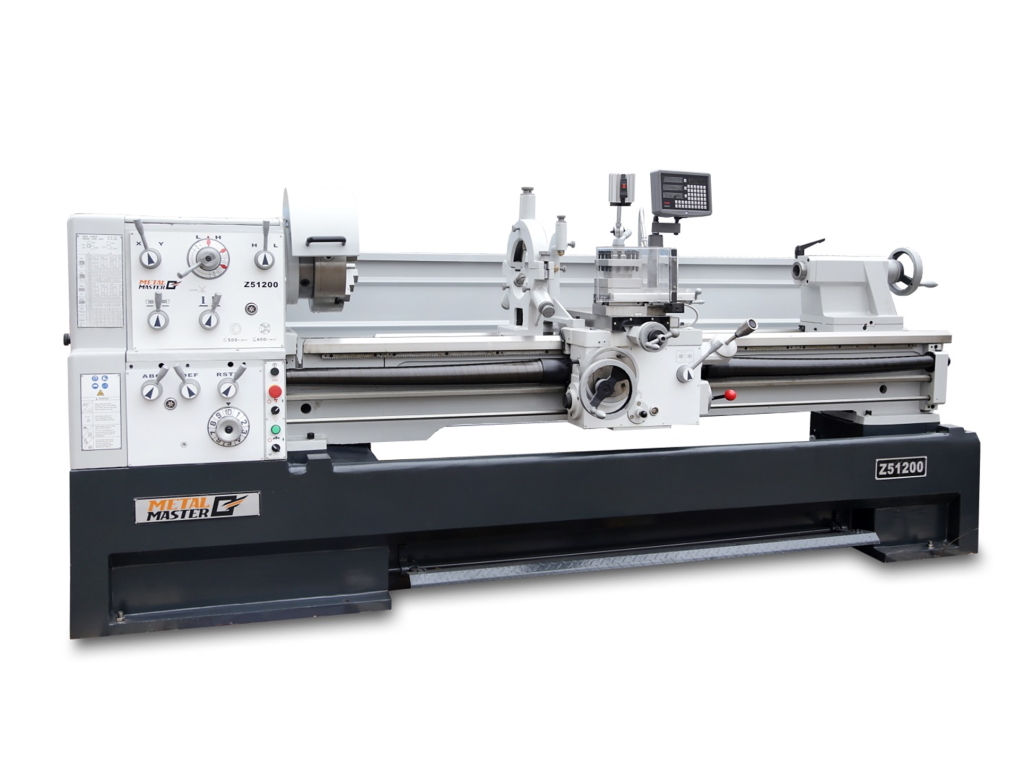

Промышленный токарный станок Metal Master Z51200 (510x2000 мм) DRO RFS
| Характеристики | Z51200 DRO RFS |
|---|---|
| Макс. диаметр над станиной | Ø 510 мм |
| Макс. диаметр над выемкой в станине | Ø 735 мм |
| Макс. диаметр над поперечными салазками | Ø 305 мм |
| Ширина станины | 350 мм |
| Расстояние между центрами | 2000 мм |
| Диаметр отверстия шпинделя | 80 мм |
| Количество передач | 12 |
| Диапазон скоростей шпинделя | 25-1600 об/мин |
| Конус отверстия шпинделя | MT7 |
| Конус пиноли задней бабки | MT 5 |
| Торец шпинделя | D1-8 |
| Макс. ход поперечных салазок | 326 мм |
| Макс. ход верхней салазки | 130 мм |
| Макс. ход пиноли задней бабки | 180 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Максимальная сечение резца | 25х25 мм |
| Автоматическая продольная подача | 0.112-3.133мм/об |
| Автоматическая поперечная подача | 0.038-1.065 мм/об |
| Диапазон нарезаемых метрических резьб | 0.2-14 мм/об (47 типов) |
| Диапазон нарезаемых дюймовых резьб | 2-112 ниток/дюйм (60 типов) |
| Диапазон нарезаемых модульных резьб | 0.1-7 МР (34типа) |
| Диапазон нарезаемых питчевых резьб | 4-112 DP (50 типов) |
| Мощность двигателя | 7,5 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размерыупаковки (ДхШхВ) | 3400x1150x1740 мм |
| Габаритные размеры станка (ДхШхВ) | 3350x1150x1460 мм |
| Вес нетто/брутто | 2530/2930 кг |

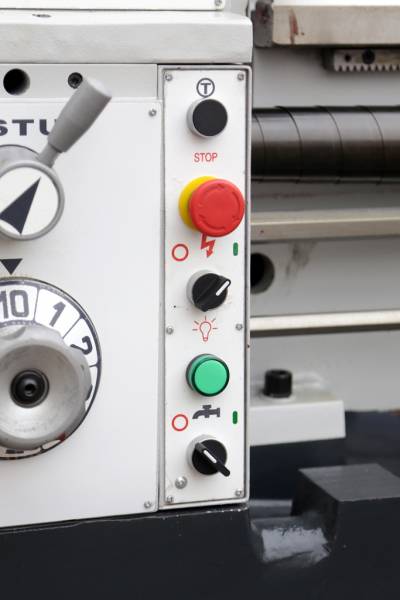

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

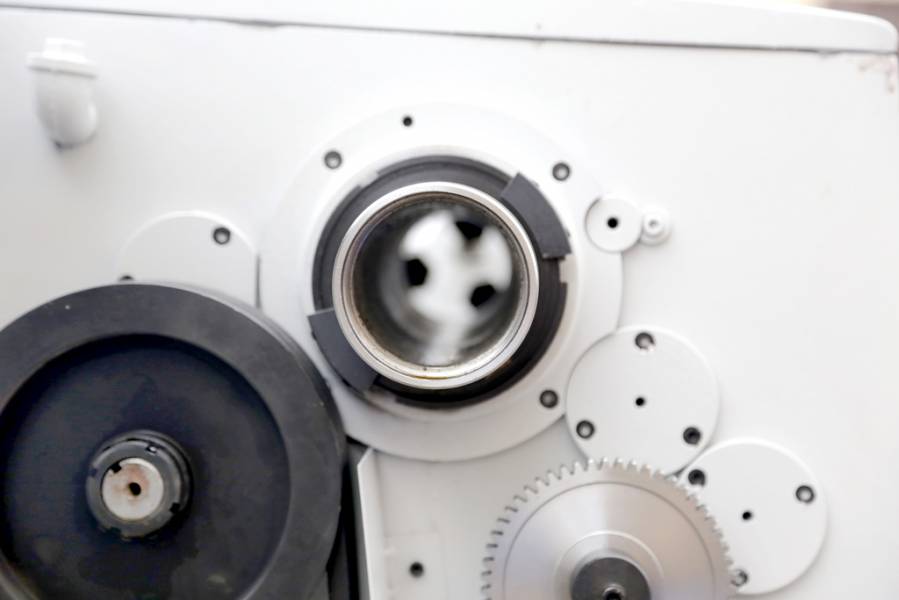

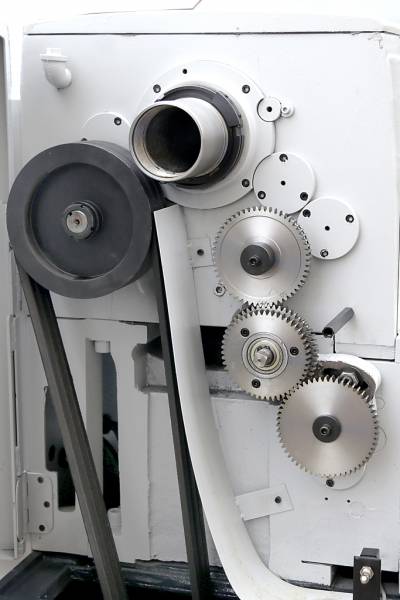

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

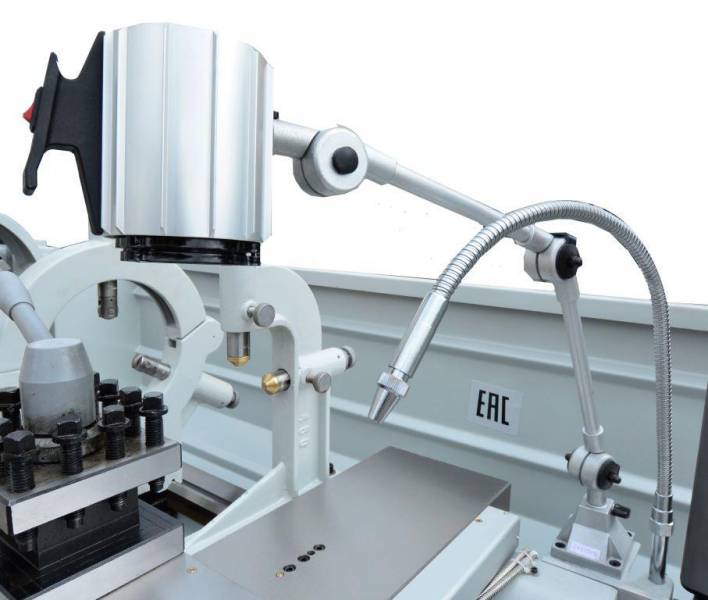

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

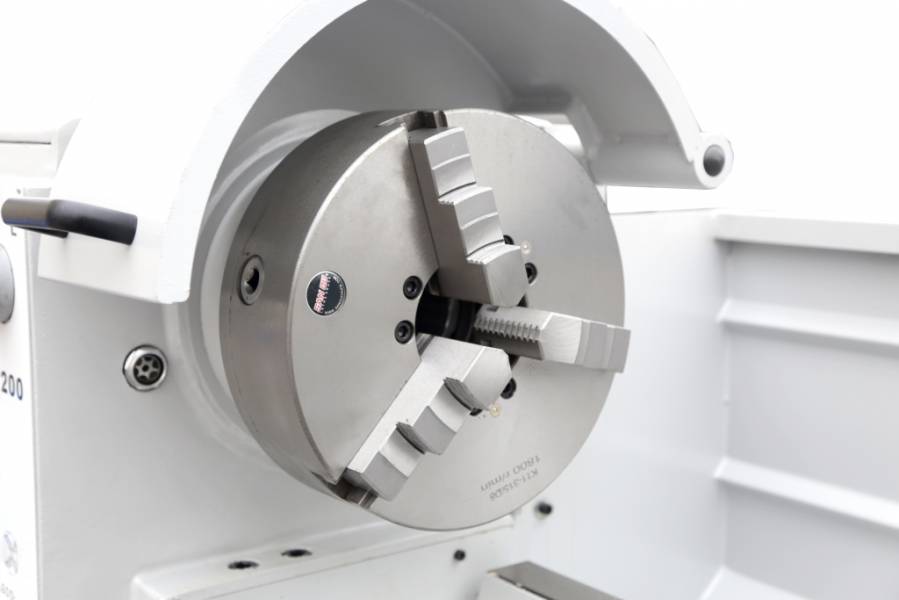

Модель оснащена трехкулачковым патроном диаметром 315 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 80 мм.

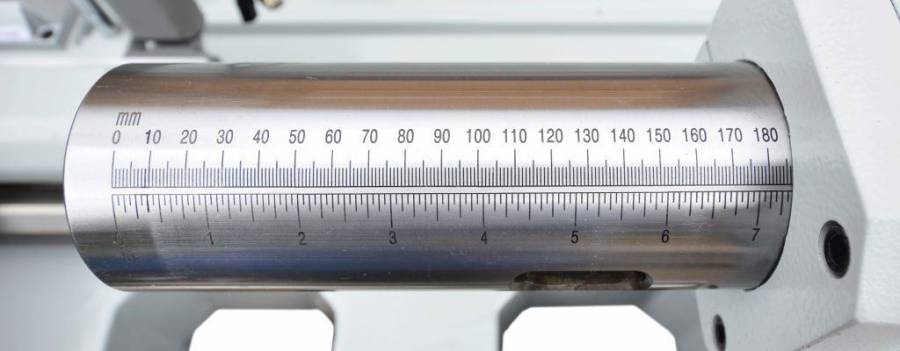

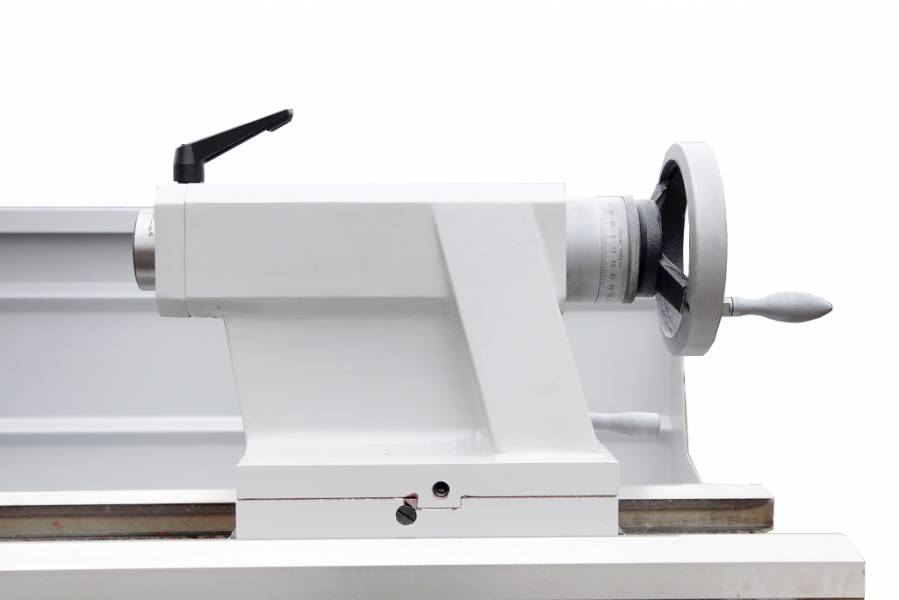

Вылет пиноли задней бабки – 180 мм.

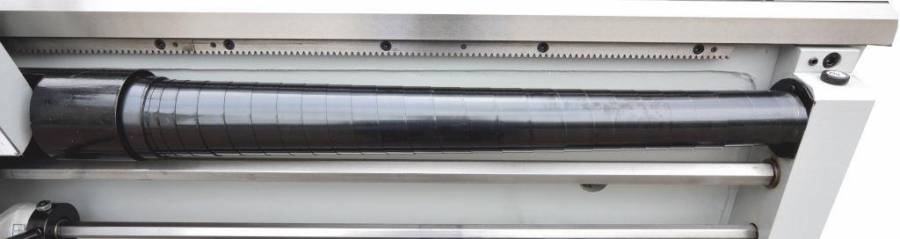

На ходовой винт смонтирован защитный кожух для защиты от стружки.

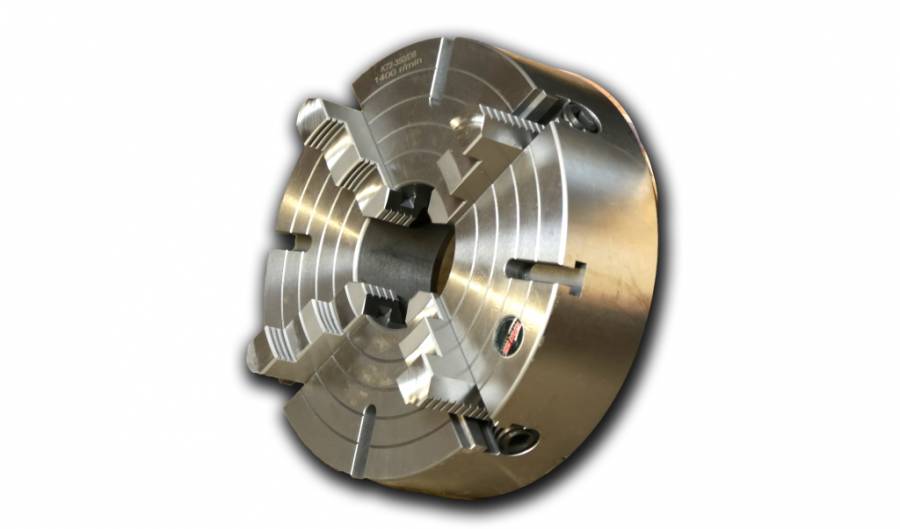

Четырехкулачковый патрон диаметром 350 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.

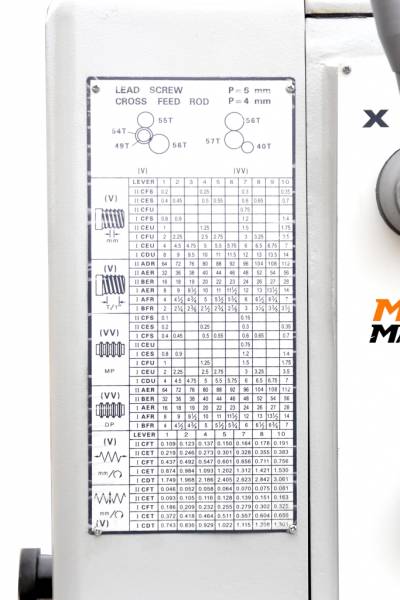

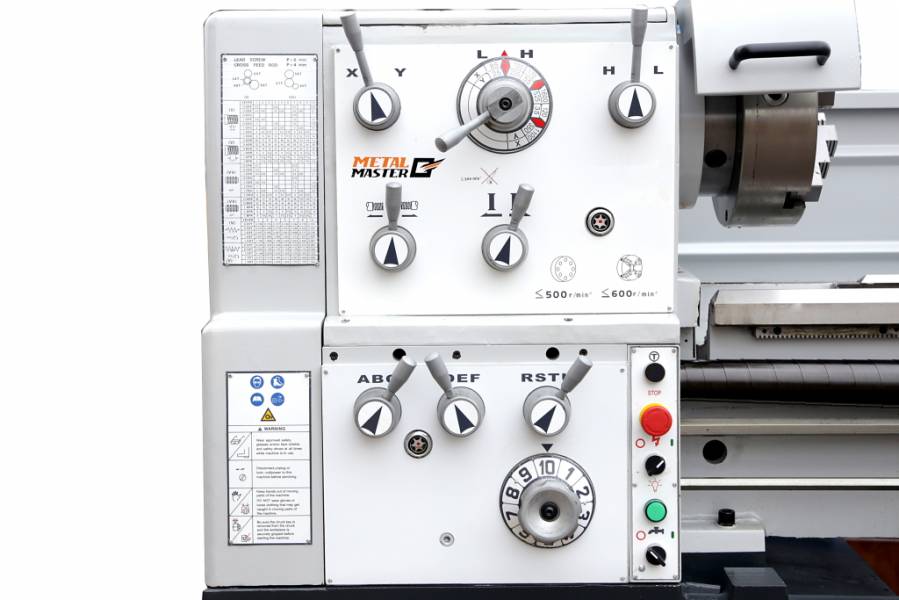

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

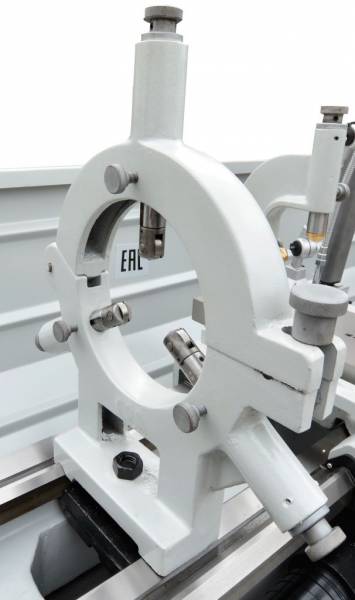

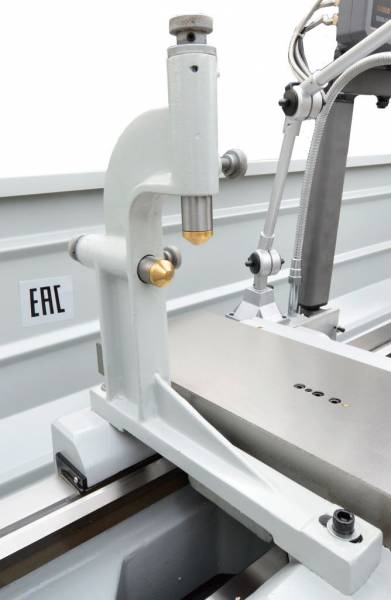

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

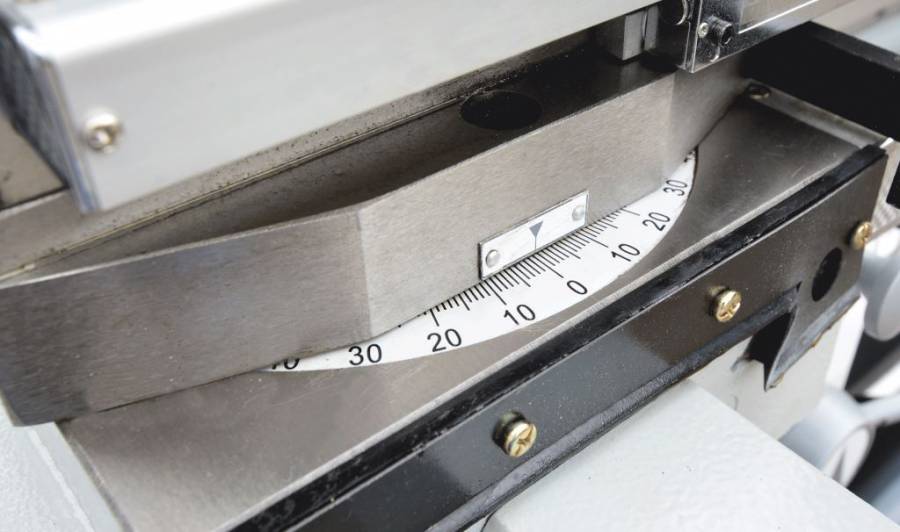

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

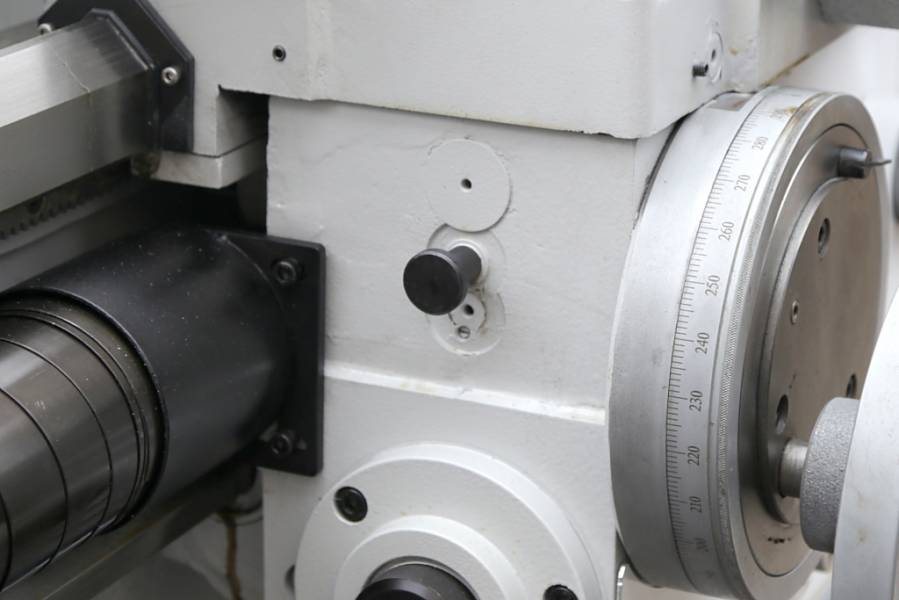

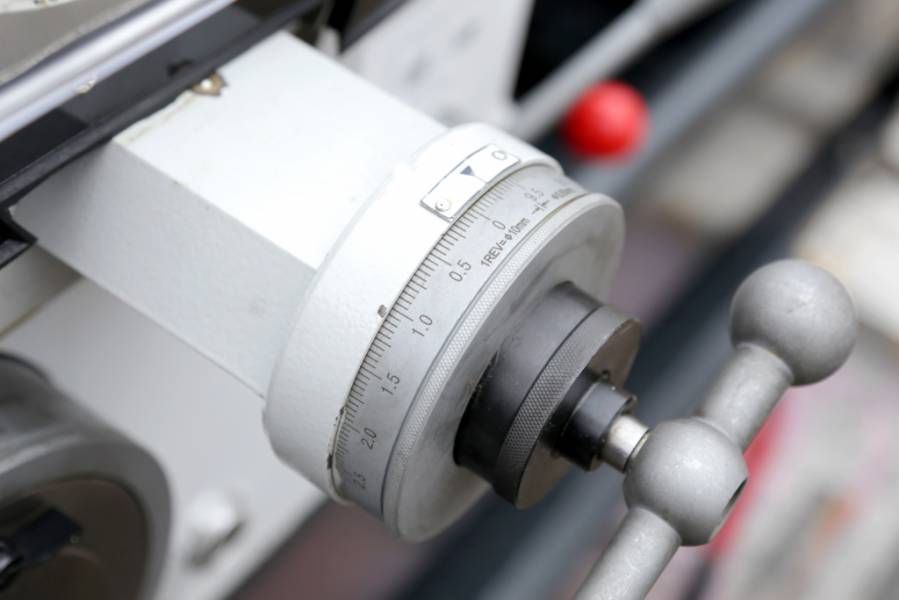

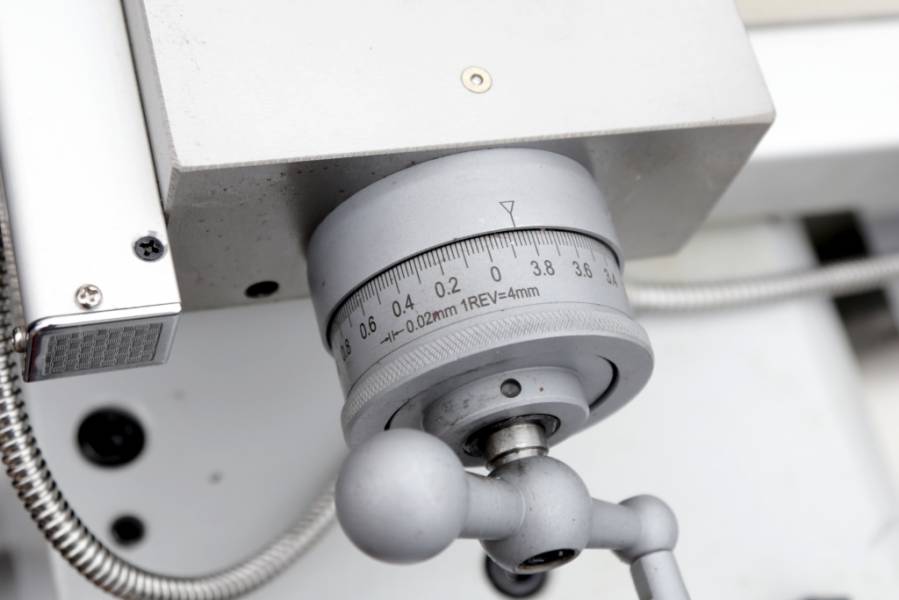

Все рукоятки оснащены четкими и удобными лимбами.

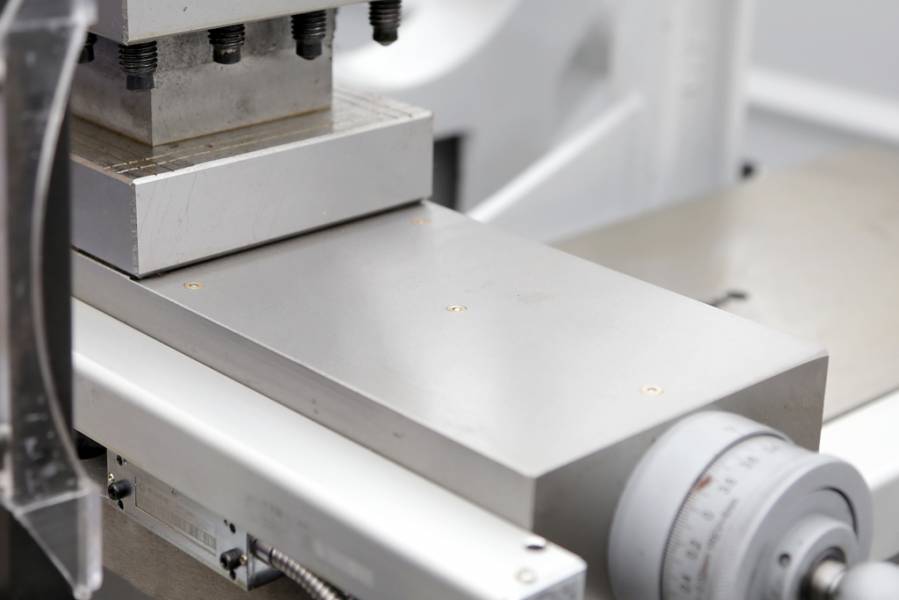

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

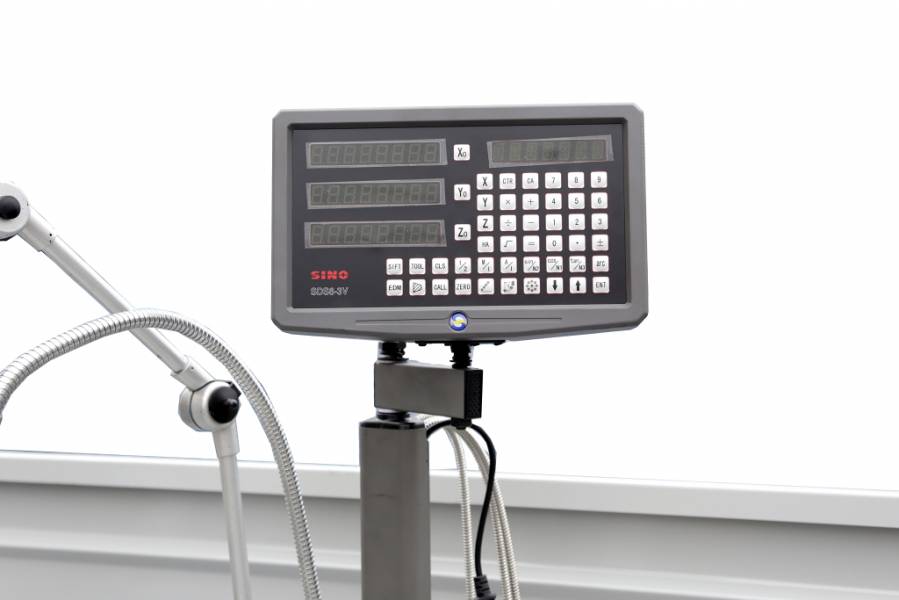

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

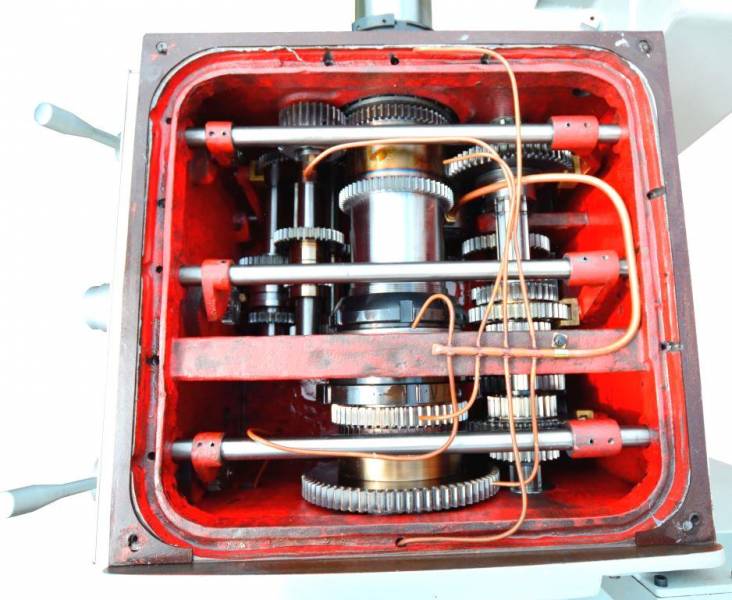

В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. Для повышения долговечности коробки передач ко всем шестеренкам и подшипникам подведены масленые трубки.

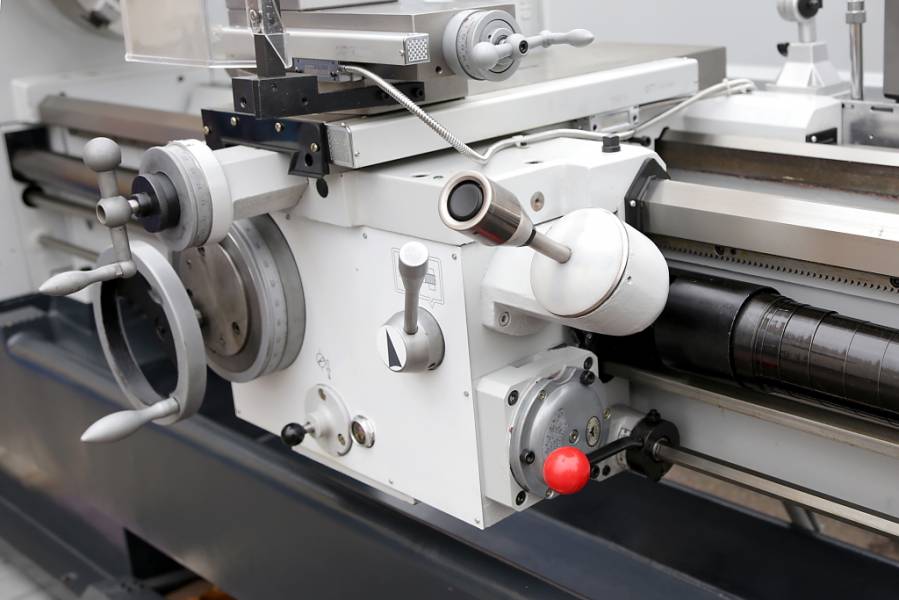

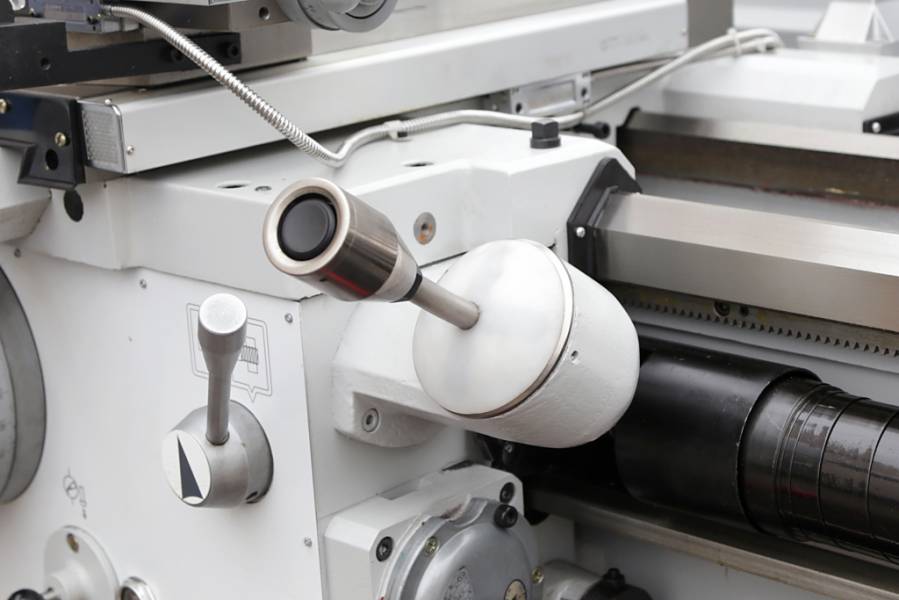

Станок оснащен функцией быстрого перемещения суппорта.

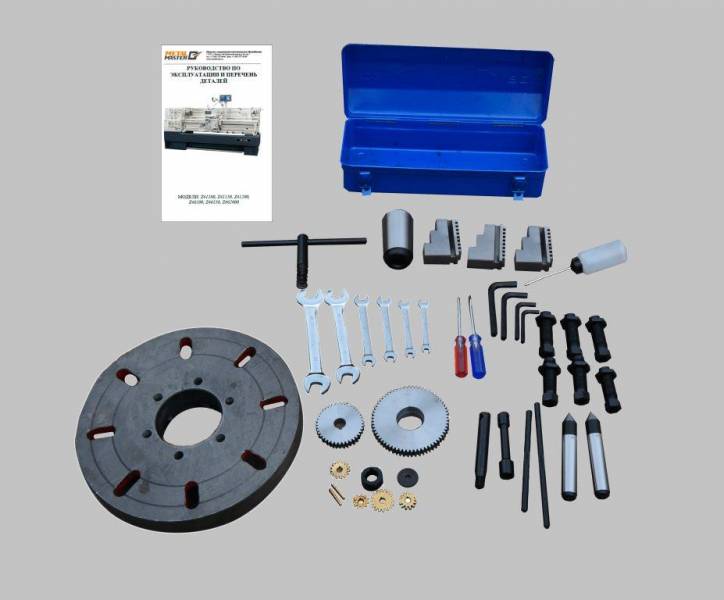

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник с МТ-7 на МТ-5, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
Metal Master Z51200 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб
В стандартную комплектацию станка входят:
Мы вышлем Вам инструкцию!
Мирослава Фомина
Мирослава Фомина
УЦИ приобретается отдельно?
Александр Куликов
Технический директор
ООО «МеталМастер»
Добрый день! УЦИ входит в стандартную комплектацию станка.
Александр Гончаров
Александр Гончаров
Имеется ли защита ходового винта?
Александр Куликов
Технический директор
ООО «МеталМастер»
Здравствуйте! Да, станок оснащен телескопической защитой ходового винта.
