Metal Master Z56150 DRO RFS

Сейчас этот товар смотрят 2 человека
Технические характеристики
ХарактеристикиZ56150 DRO RFS
Макс. диаметр над станинойØ 560 мм
Макс. диаметр над выемкой в станинеØ 785 мм
Макс. диаметр над поперечными салазкамиØ 305 мм
Ширина станины350 мм
Расстояние между центрами1500 мм
Диаметр отверстия шпинделя80 мм
Количество передач12
Диапазон скоростей шпинделя25-1600 об/мин
Конус отверстия шпинделяMT7
Конус пинолизадней бабкиMT 5
Торец шпинделяD1-8
Макс. ход поперечных салазок326 мм
Макс. ход верхней салазки130 мм
Макс. ход пиноли задней бабки180 мм
Диаметр пиноли задней бабки75 мм
Максимальная сечение резца25х25 мм
Автоматическая продольная подача0.112-3.133 мм/об
Автоматическая поперечная подача0.038-1.065 мм/об
Диапазон нарезаемых метрических резьб0.2-14 мм/об (47 типов)
Диапазон нарезаемых дюймовых резьб2-112 ниток/дюйм (60 типов)
Диапазон нарезаемых модульных резьб0.1-7 МР (34 типа)
Диапазон нарезаемых питчевых резьб4-112 DP (50 типов)
Мощность двигателя7,5 кВт
Напряжение питания380 В, 50 Гц
Габаритные размеры упаковки (ДхШхВ)2900x1150x1740мм
Габаритные размеры станка (ДхШхВ)2850х1150х1460 мм
Вес нетто/брутто2410/2800 кг
Видеообзор
Видеообзор станка
Описание

Описание станка Metal Master Z56150 DRO RFS

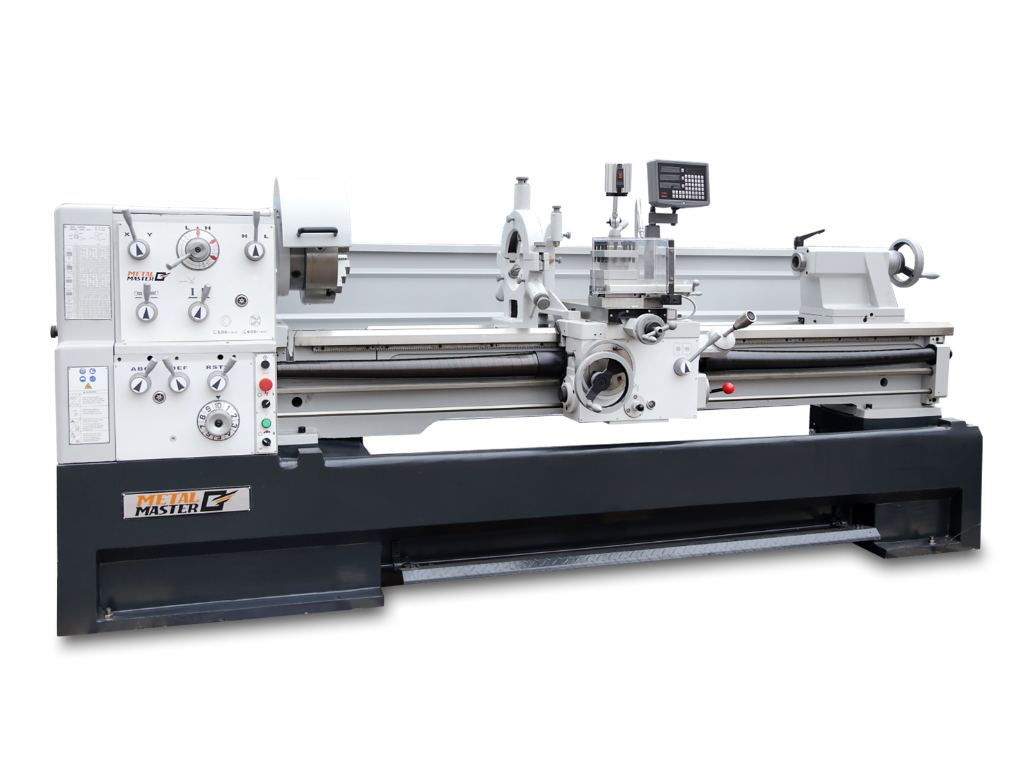

Metal Master Z56150 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

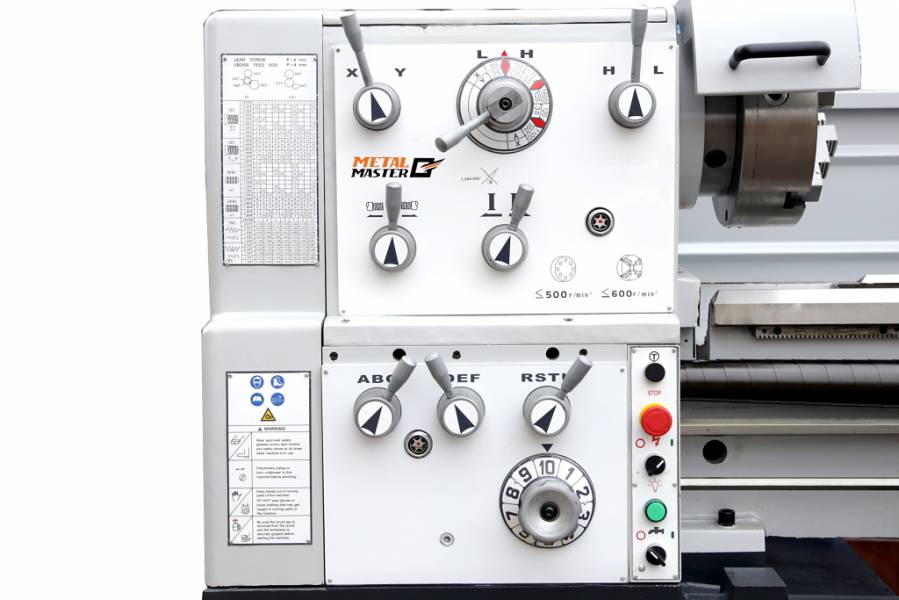

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

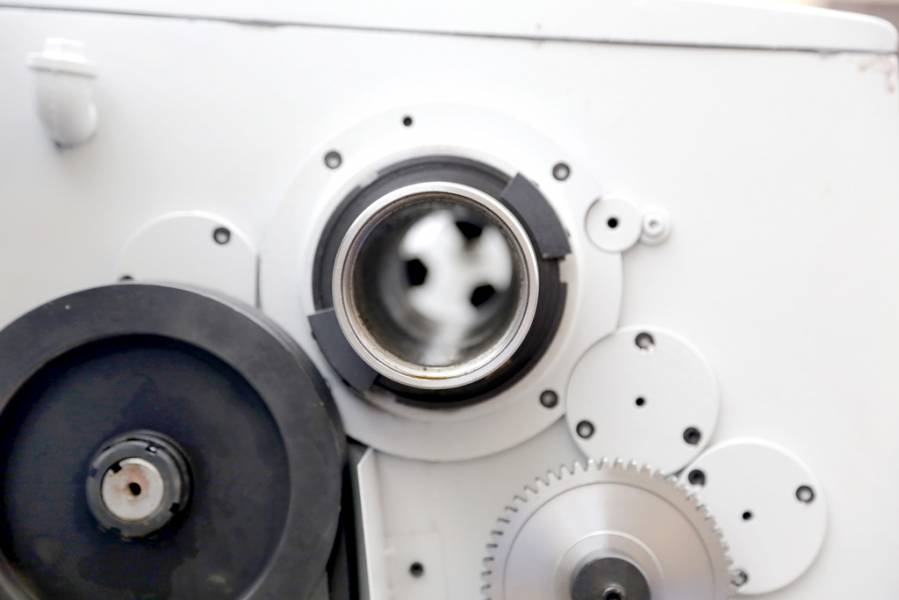

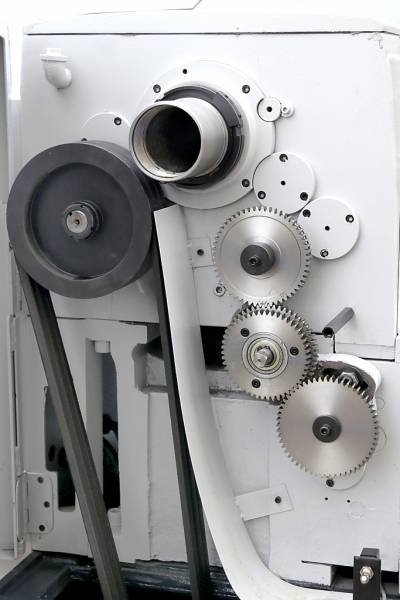

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

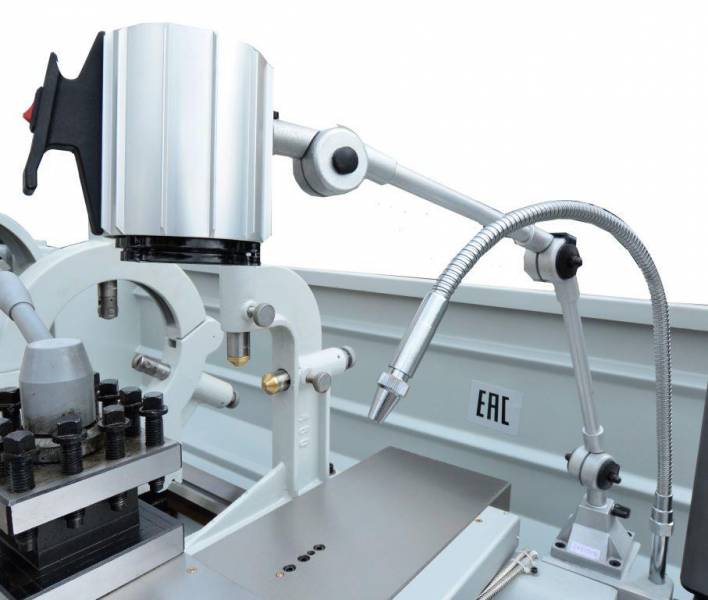

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

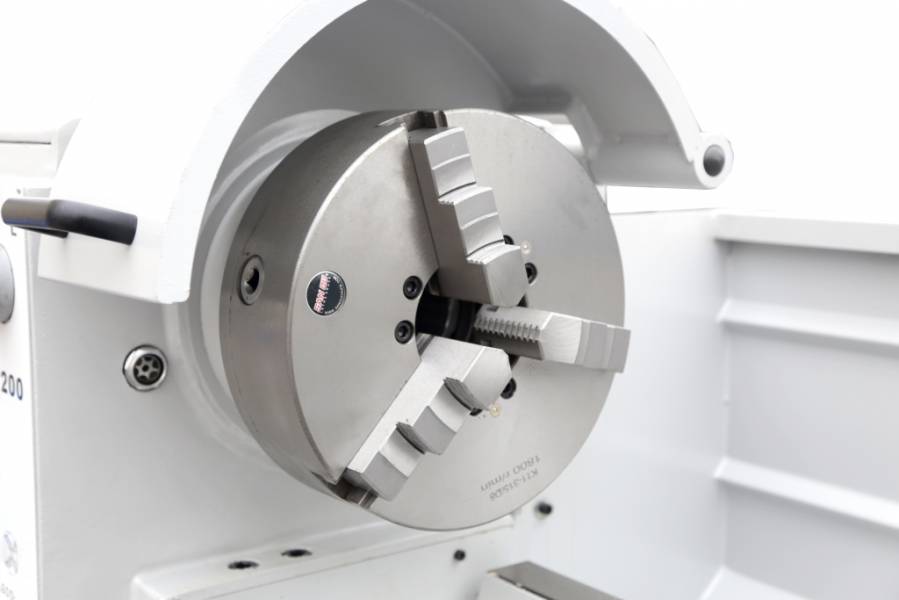

Модель оснащена трехкулачковым патроном диаметром 315 мм с обратными кулачками в комплекте.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

Внутренний диаметр шпинделя составляет 80 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

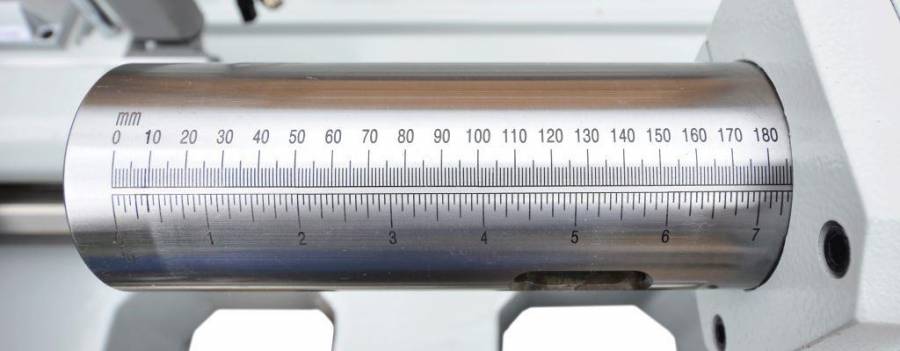

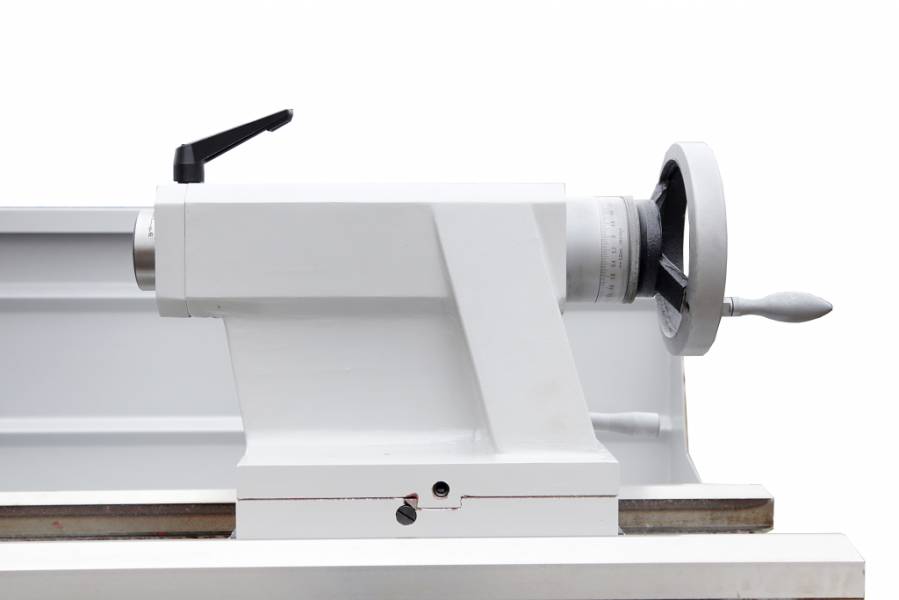

Вылет пиноли задней бабки – 180 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

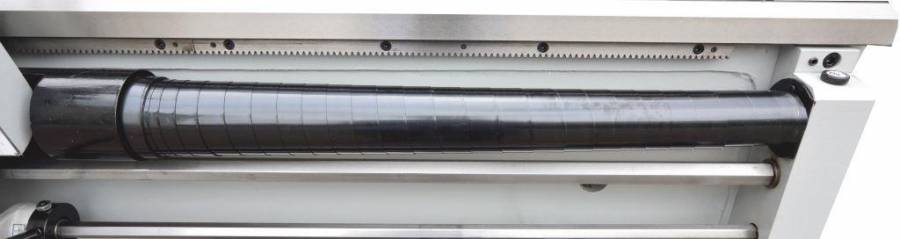

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

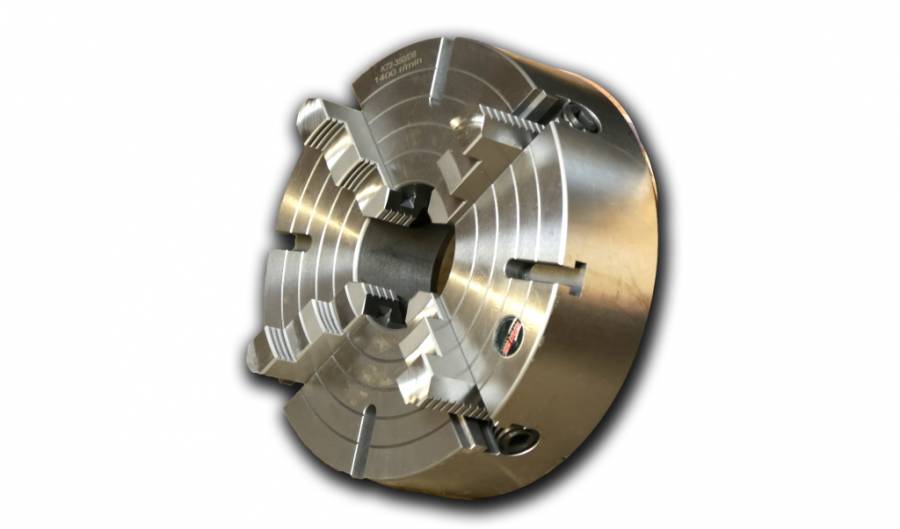

Четырехкулачковый патрон диаметром 350 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

Все подвижные части станка оснащены тавотницами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

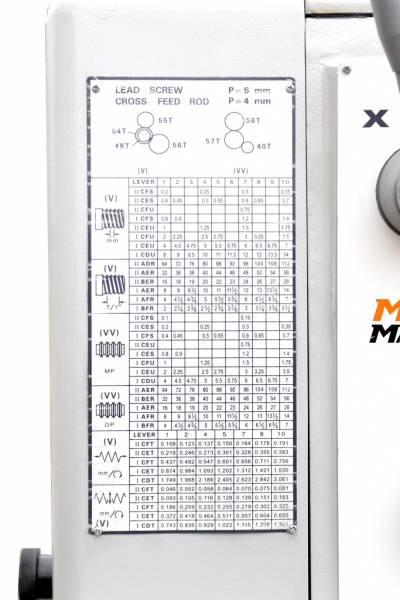

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

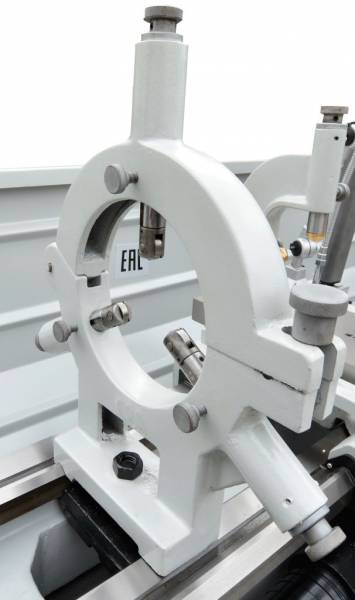

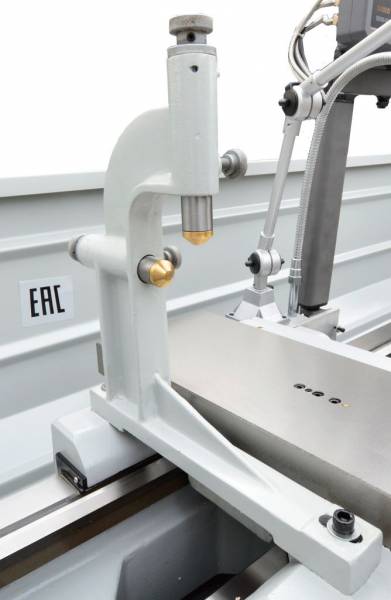

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

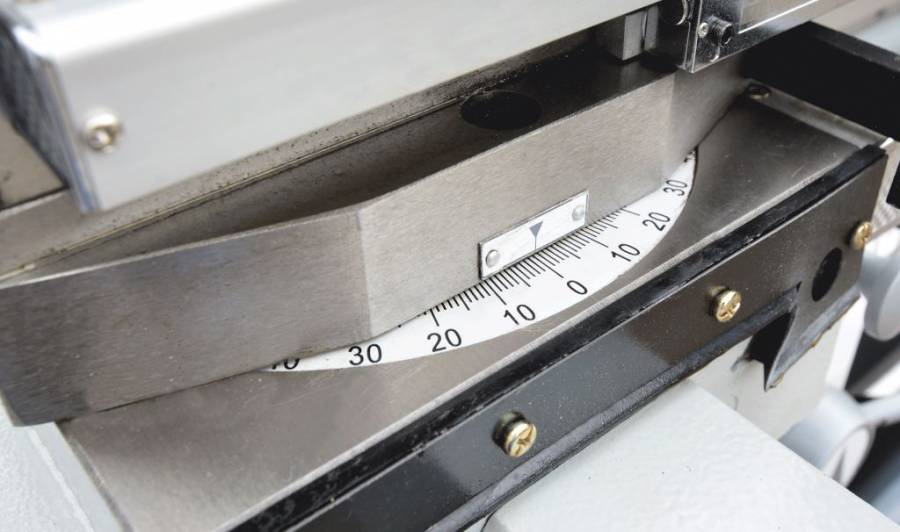

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

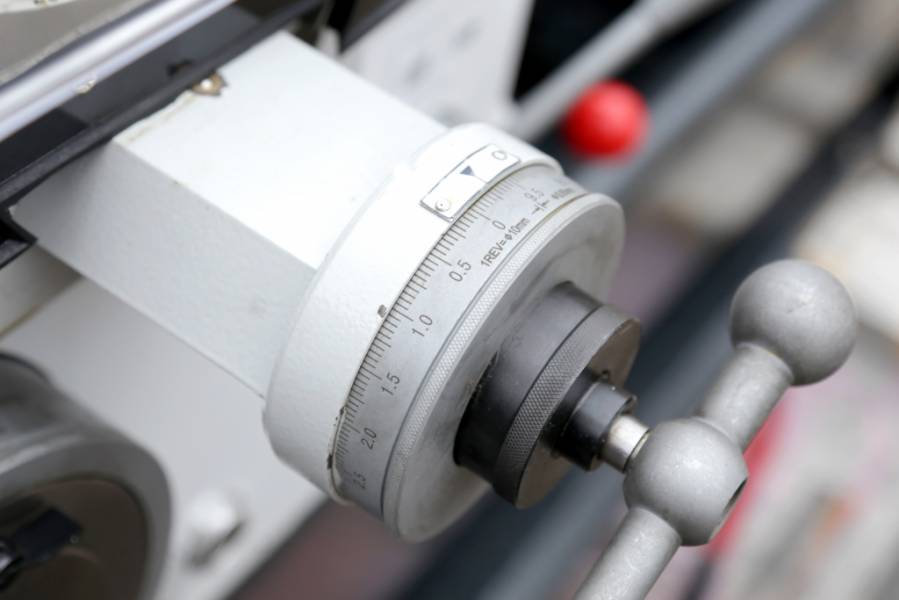

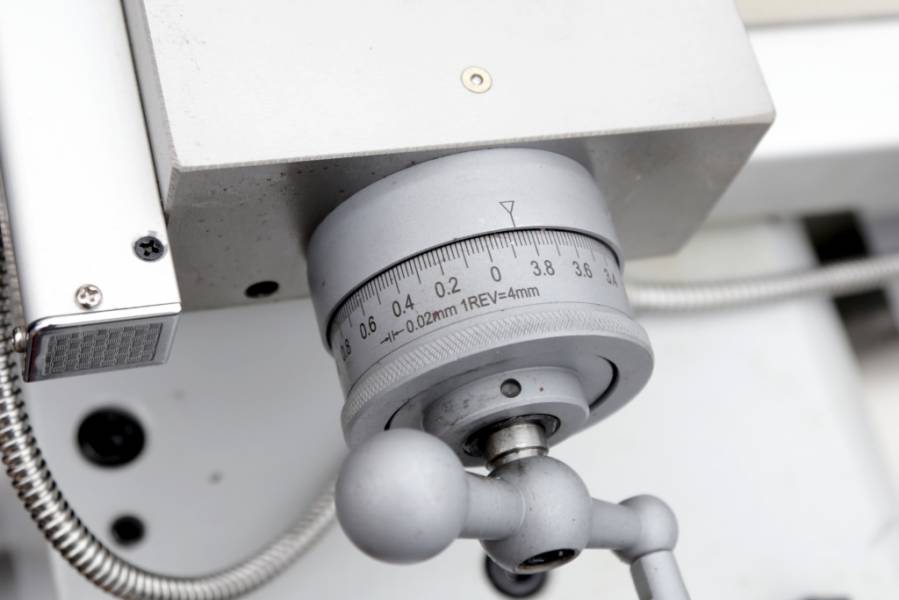

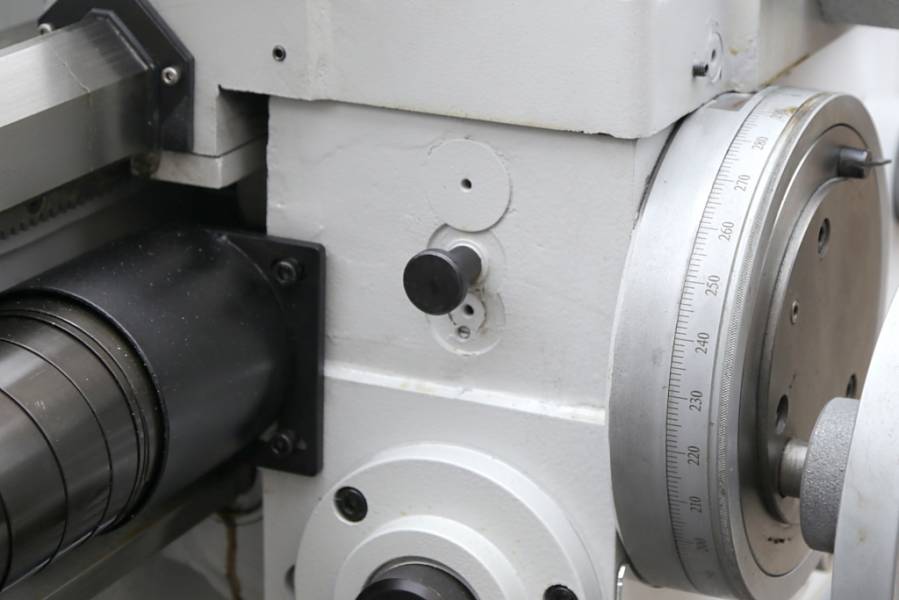

Все рукоятки оснащены четкими и удобными лимбами.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

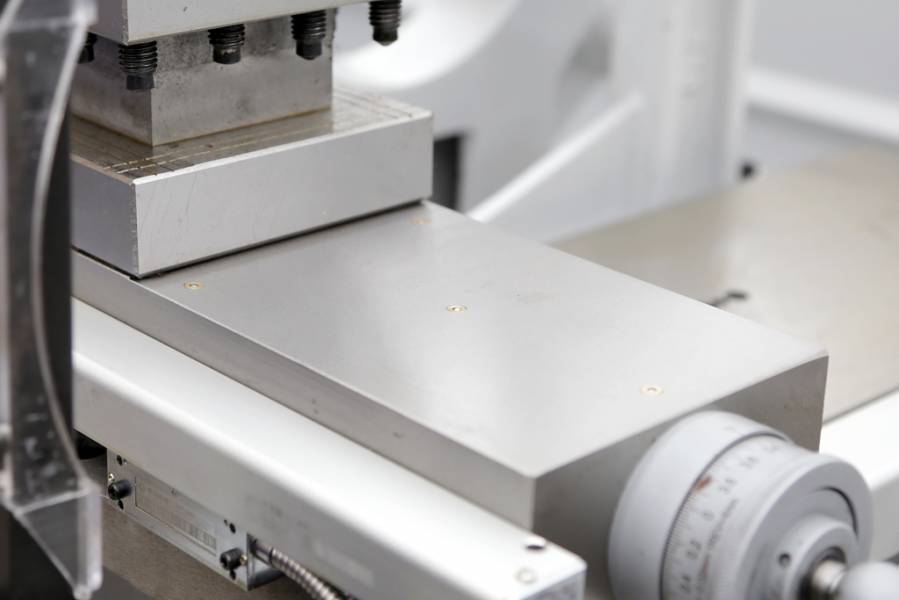

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

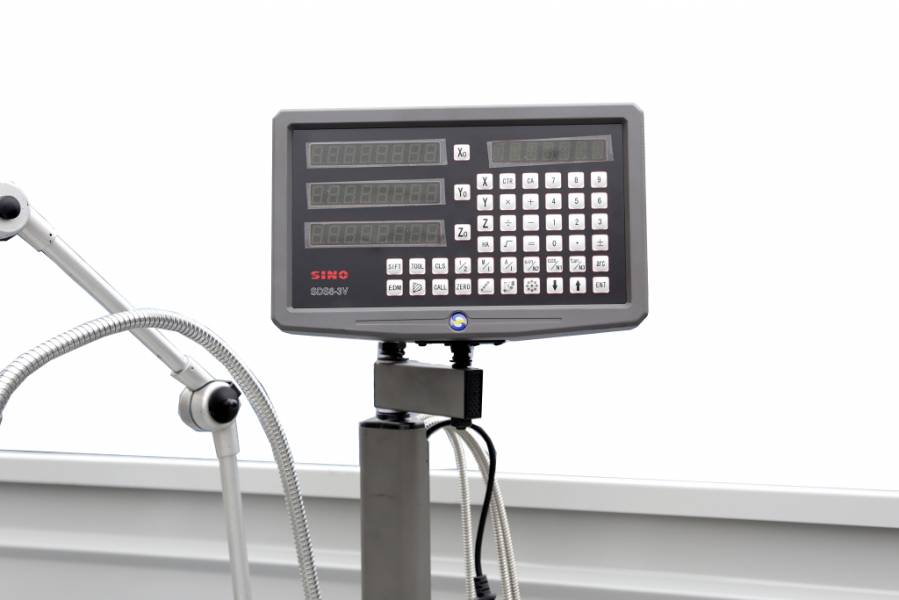

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

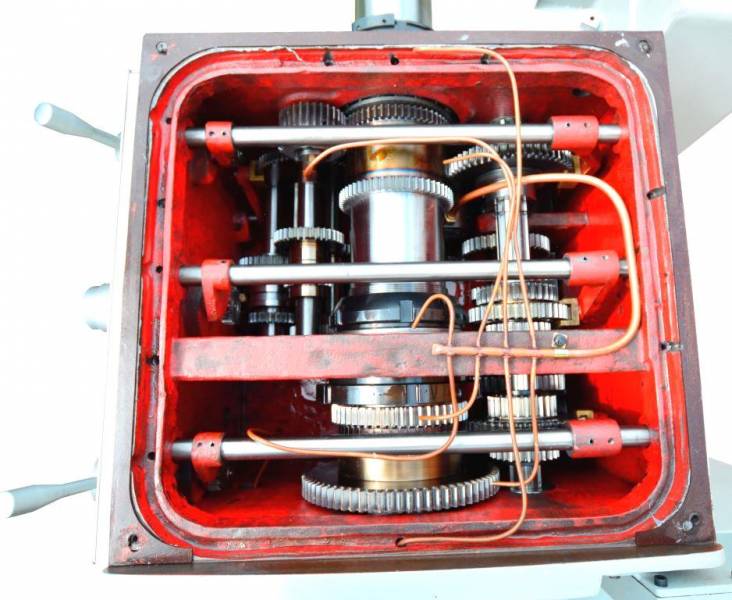

В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. Для повышения долговечности коробки передач ко всем шестеренкам и подшипникам подведены масленые трубки.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

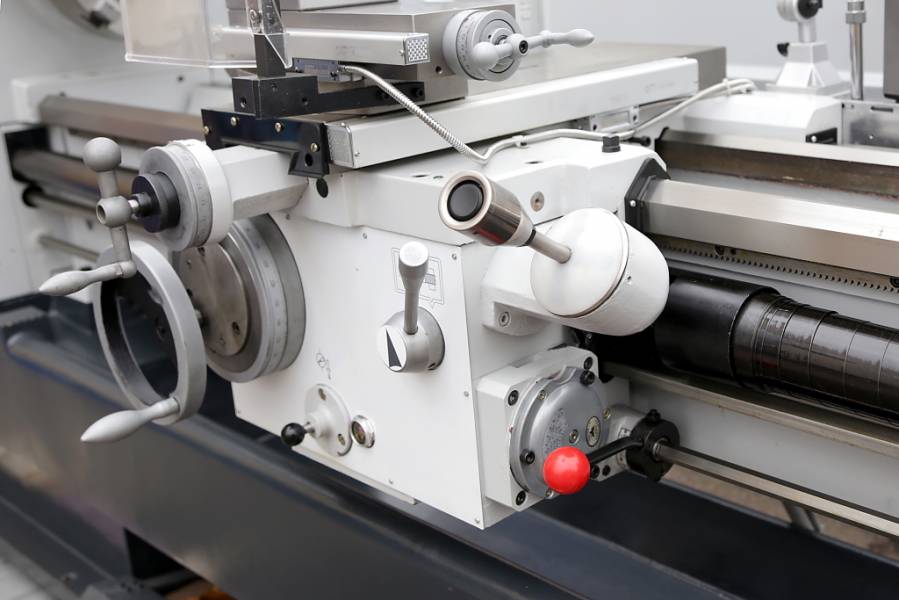

Станок оснащен функцией быстрого перемещения суппорта.

Универсальный Токарно-Винторезный Станок METAL MASTER Z56150 RFS

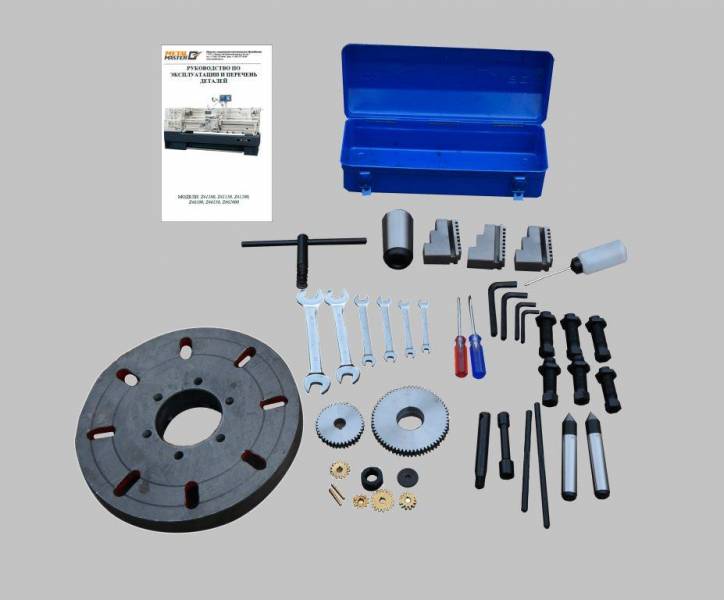

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник с МТ-7 на МТ-5, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

В стандартную комплектацию станка входят:

  • Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый 315 + обратные кулачки;
  • Патрон четырехкулачковый 350 мм;
  • Планшайба 400 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • Обратные кулачки - 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Светильник;
  • Защитный экран резцедержателя;
  • Руководство пользователя.

Отзывы и вопросы
Отзывы и вопросы. Metal Master Z56150 DRO RFS
  •  stdClass Object
    (
        [id] => 8435
        [object_id] => 4876
        [ip] => 178.237.187.100
        [name] => Тихон Казаков
        [text] => Как происходит смазка коробки?
        [answer] => Здраствуйте! Смазка шестерен коробки передач осуществляется за счет подведенным к ним маслянным трубкам.
        [type] => product
        [date] => 2020-11-15 14:24:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Тихон Казаков 15.11.2020 в 14:24
    Как происходит смазка коробки?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Здраствуйте! Смазка шестерен коробки передач осуществляется за счет подведенным к ним маслянным трубкам.
  •  stdClass Object
    (
        [id] => 8434
        [object_id] => 4876
        [ip] => 178.237.187.100
        [name] => Гавриил Большаков
        [text] => Какой размер проходного отверстия?
        [answer] => Добрый день! Размер проходного отвертсия шпинделя - 80 мм.
        [type] => product
        [date] => 2019-10-17 18:55:00
        [approved] => 1
        [phone] =>
        [photo] =>
        [photo2] =>
        [photoOtvet] =>
        [photoOtvet2] =>
        [email] => alekob2020@gmail.com
        [photom] =>
        [photob] =>
        [photo2m] =>
        [photo2b] =>
    )
    1
    Гавриил Большаков 17.10.2019 в 18:55
    Какой размер проходного отверстия?
    Александр Куликов - Технический директор ООО «МеталМастер»
    Александр КуликовТехнический директор
    ООО «МеталМастер»
    Технический директор ООО «МеталМастер»
    Добрый день! Размер проходного отвертсия шпинделя - 80 мм.
