Токарно-винторезный станок Metal Master ZM 50150D (500x1500 мм) DRO RFS
| Модель | ZM 50150D DRO RFS |
|---|---|
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс диаметр обработки над суппортом, мм | 300 |
| Макс. диаметр обработки над выемкой в станине (ГАП), мм | 710 |
| Длина выемки в станине, мм | 240 |
| Расстояние между центрами, мм | 1500 |
| Ширина станины, мм | 390 |
| Диаметр сквозного отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус шпинделя | Metic #90（1:20） |
| Количество передач | 24 |
| Диапазон скоростей шпинделя, об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб, мм | 0.5~224 |
| Диапазон нарезаемых дюймовых резьб, ниток на дюйм | 1/8~72 |
| Диапазон нарезаемых модульных резьб | 0.5~112 |
| Диапазон нарезаемых питчевых резьб | 56~1/4 Dp |
| Диапазон автоматической продольной подачи, мм/об | 0.028~6.43 (93 вида) |
| Диапазон автоматической поперечной подачи, мм/об | 0.012~2.73 (93 вида) |
| Быстрый продольный холостой ход суппорта, м/мин | 4,5 (50 Гц) |
| Быстрый поперечный холостой ход суппорта, м/мин | 1,9 (50 Гц) |
| Шаг ходового винта, мм | 12 |
| Макс. сечение резца, мм | 25х25 |
| Макс. угол поворота верхней салазки суппорта | ±90° |
| Макс. ход верхней салазки суппорта, мм | 145 |
| Макс. ход поперечной салазки суппорта, мм | 360 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус пиноли задней бабки | МТ 5 |
| Мощность двигателя, кВт | 7,5 |
| Напряжение, В | 380 |
| Масса нетто, кг | 2600 |
| Масса брутто, кг | 3100 |
| Габаритные размеры (ДхШхВ), мм | 3200x1080x1450 |
| Размеры упаковки (ДхШхВ), мм | 3250х1150х1900 |

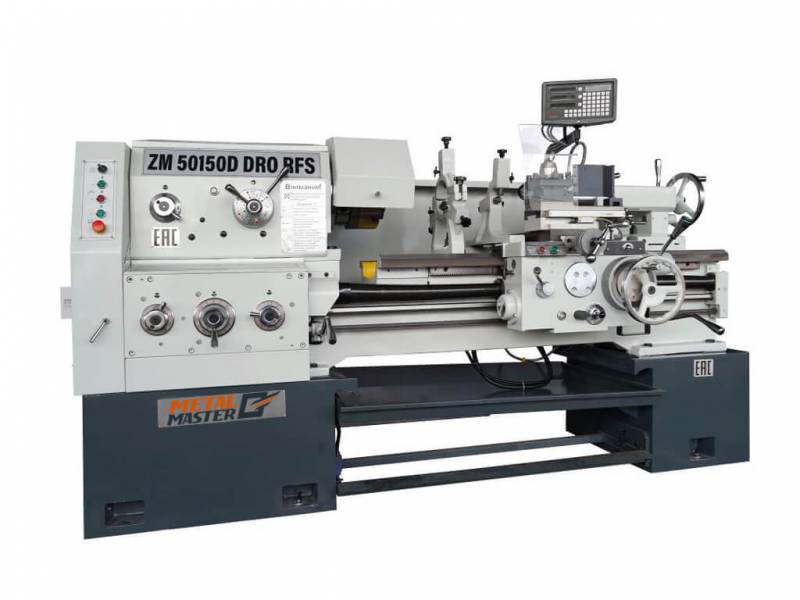

Metal Master ZM 50150D DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Особенности:
Станок Metal Master ZM 50150D DRO RFS обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

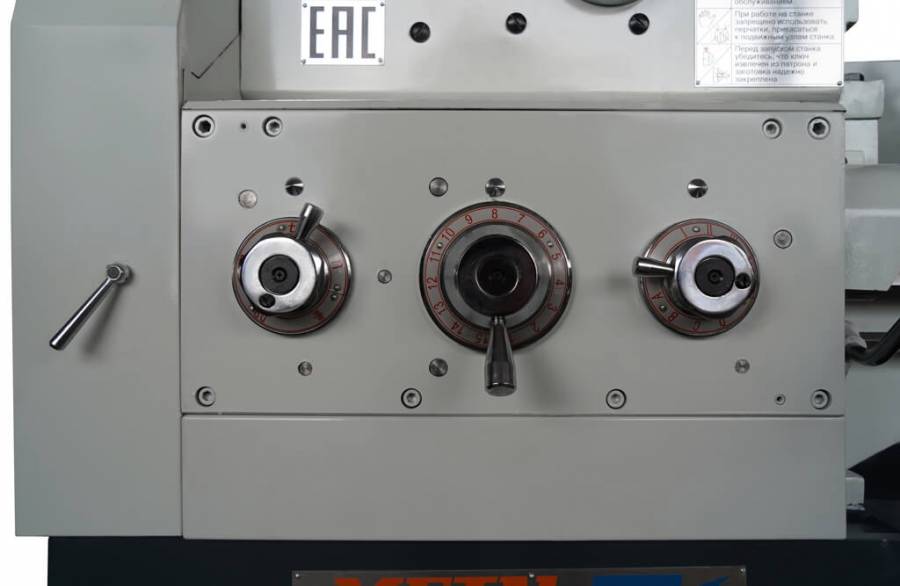

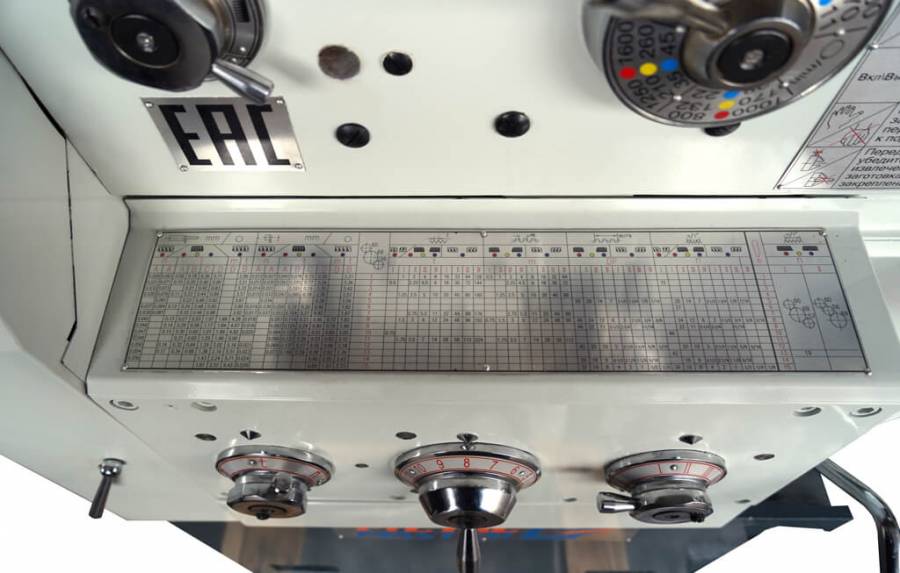

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

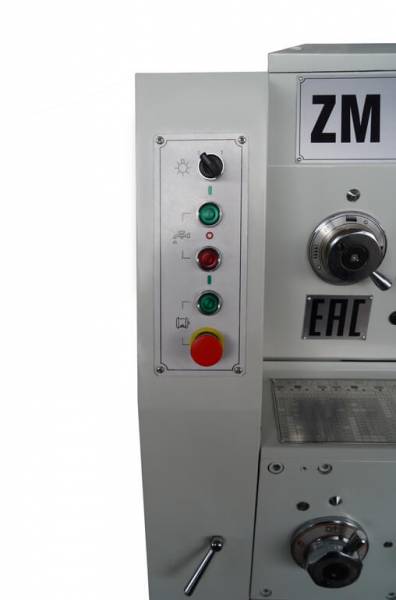

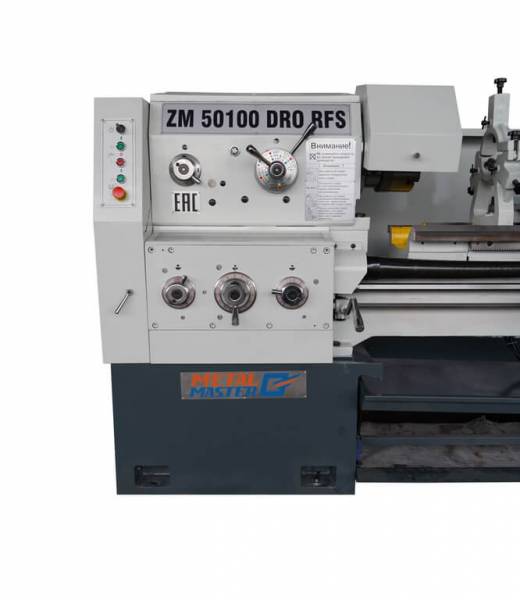

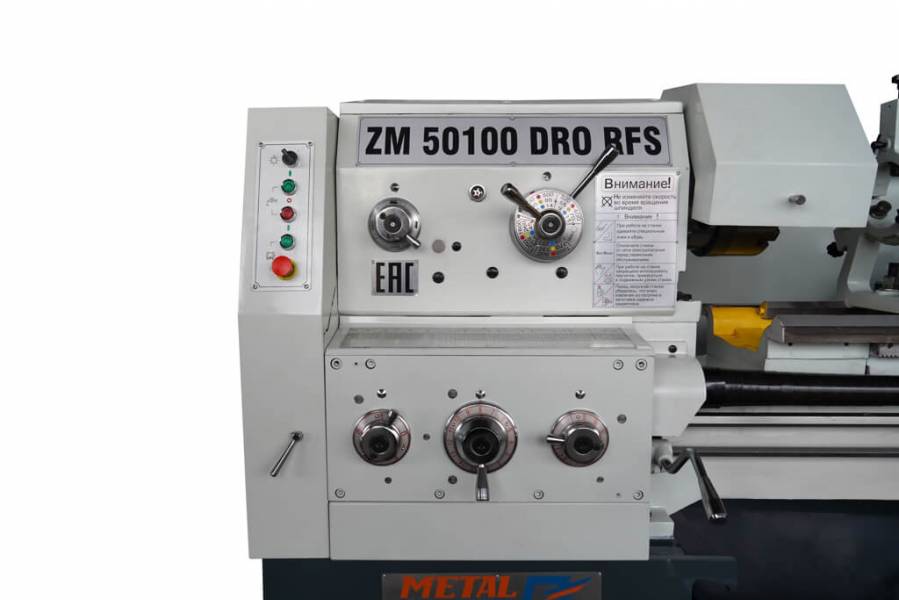

На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.
Внутренний диаметр шпинделя составляет 82 мм.

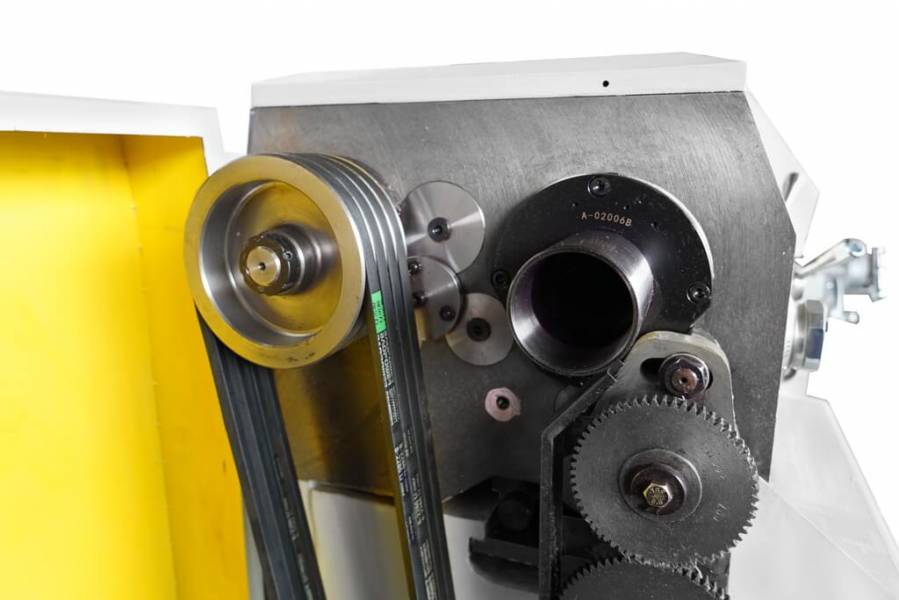

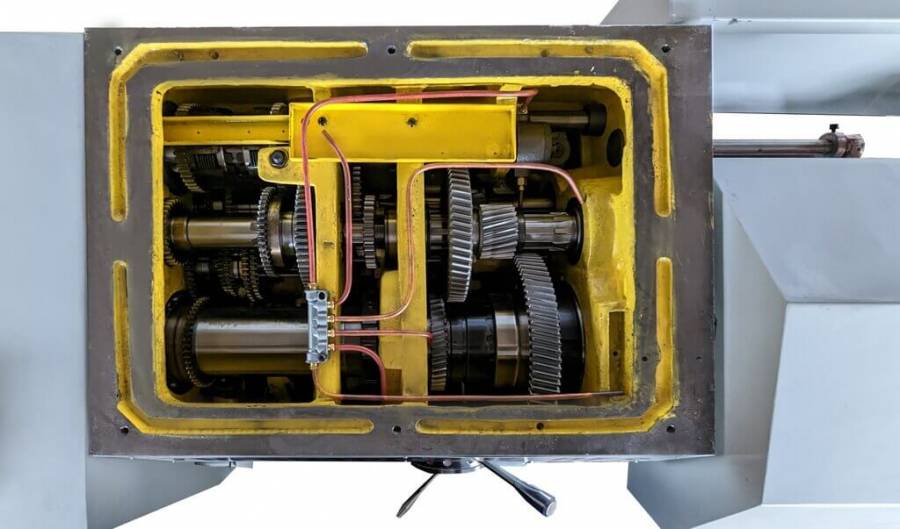

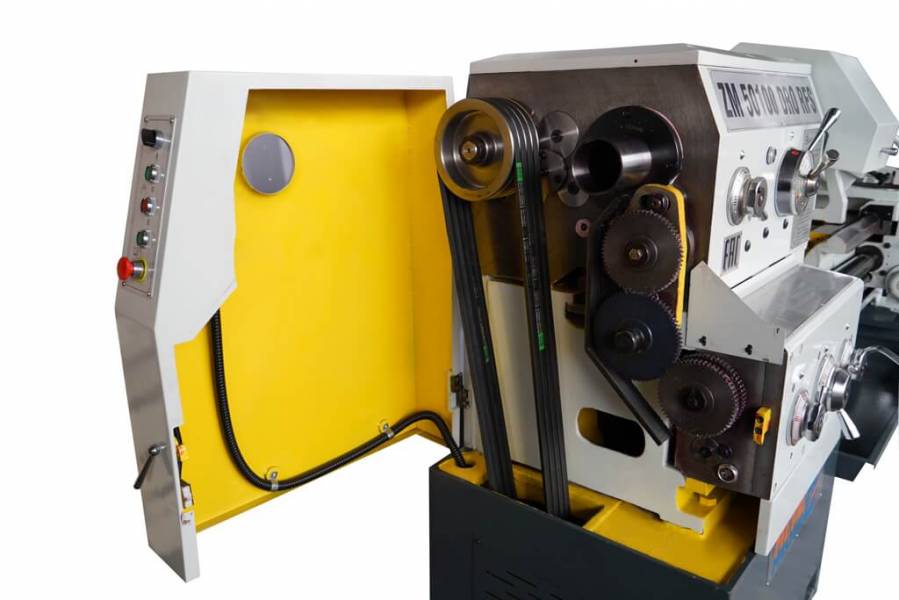

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

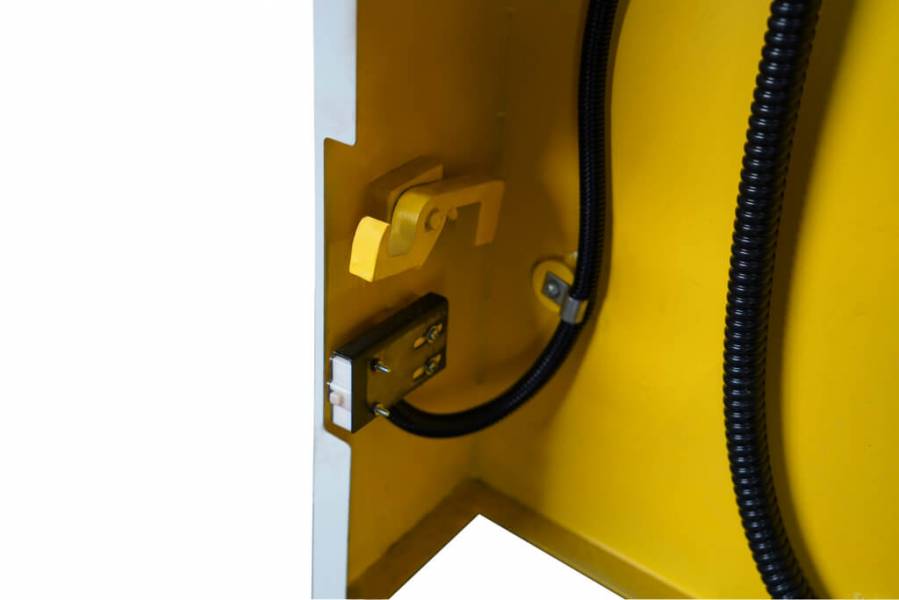

Защитная крышка шпиндельной бабки оснащена концевым выключателем.

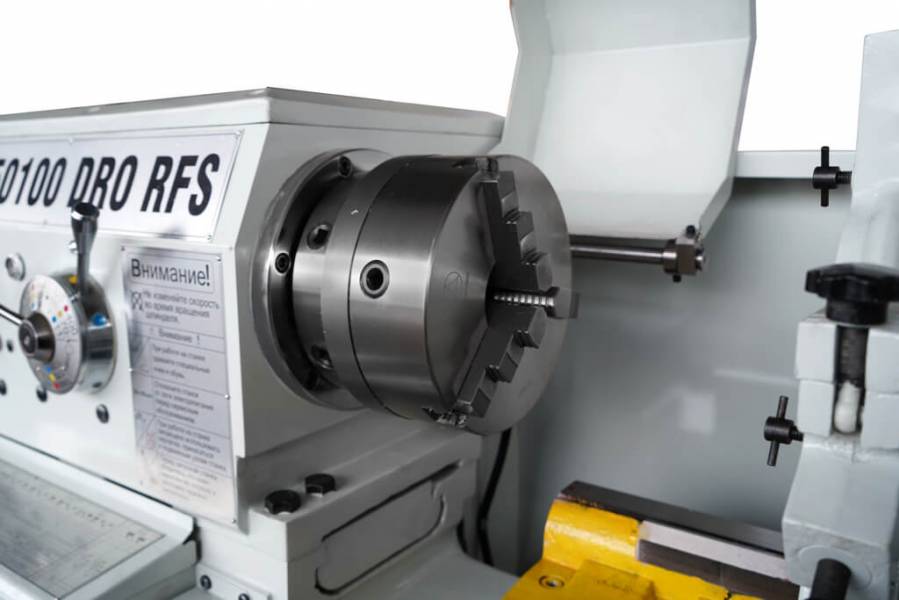

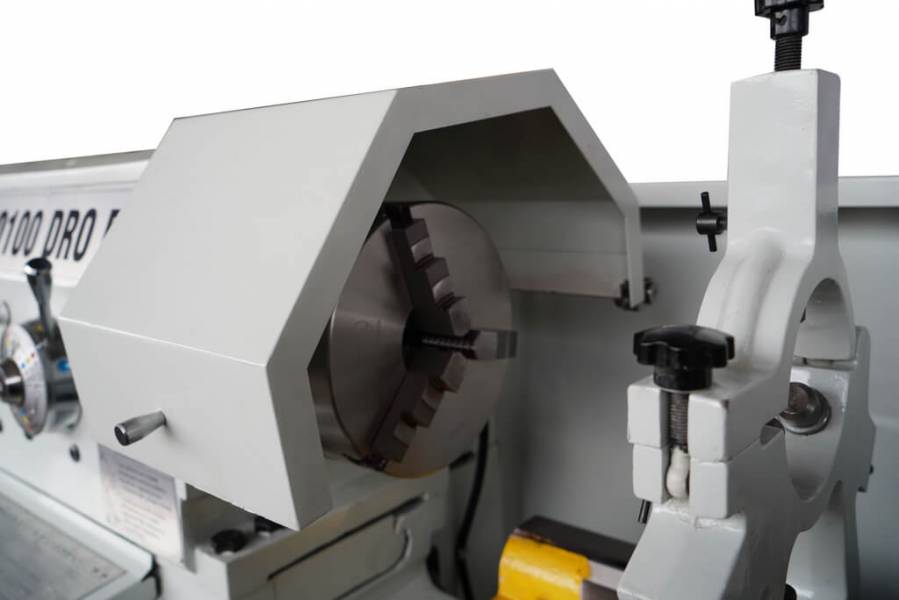

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.

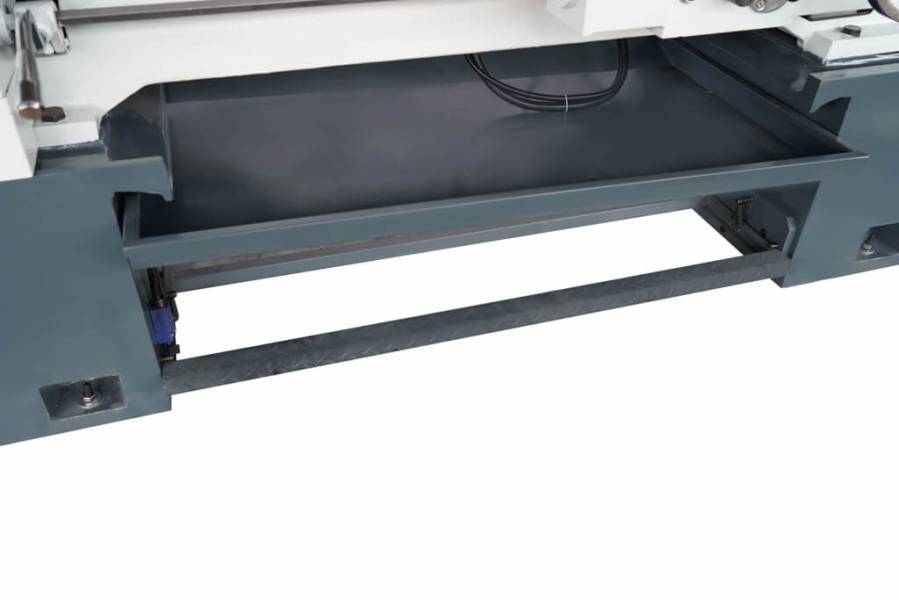

В своей стандартной комплектации станок оснащен ножным тормозом.

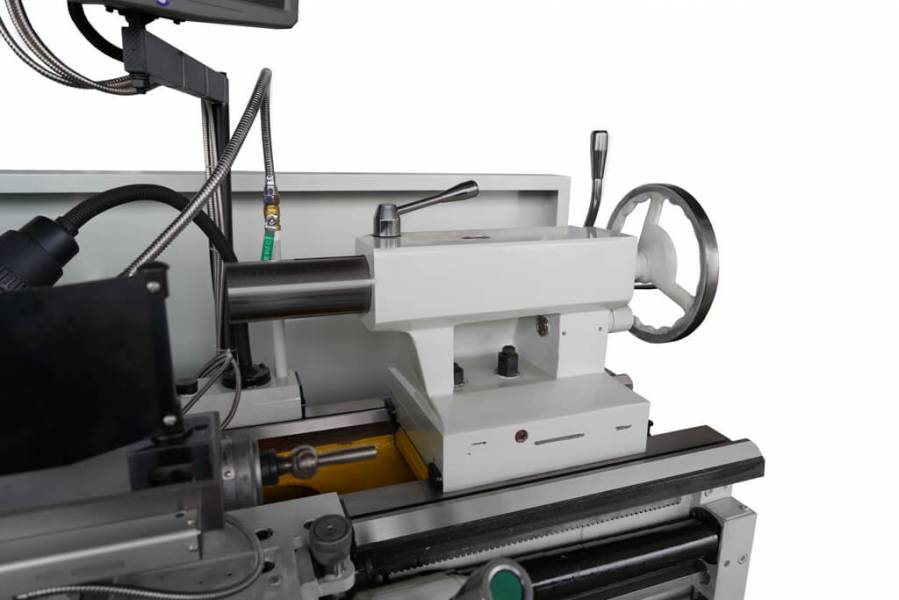

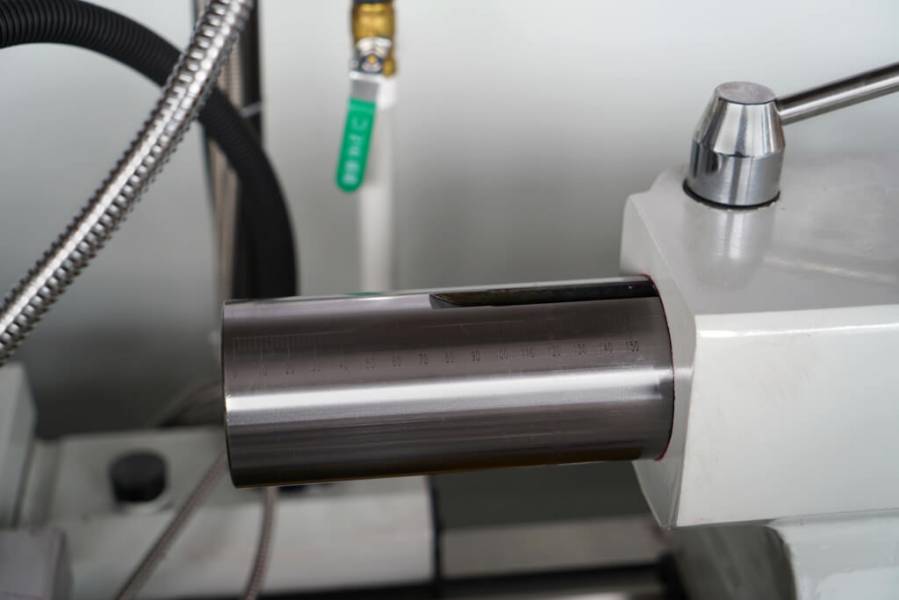

Вылет пиноли задней бабки – 150 мм.

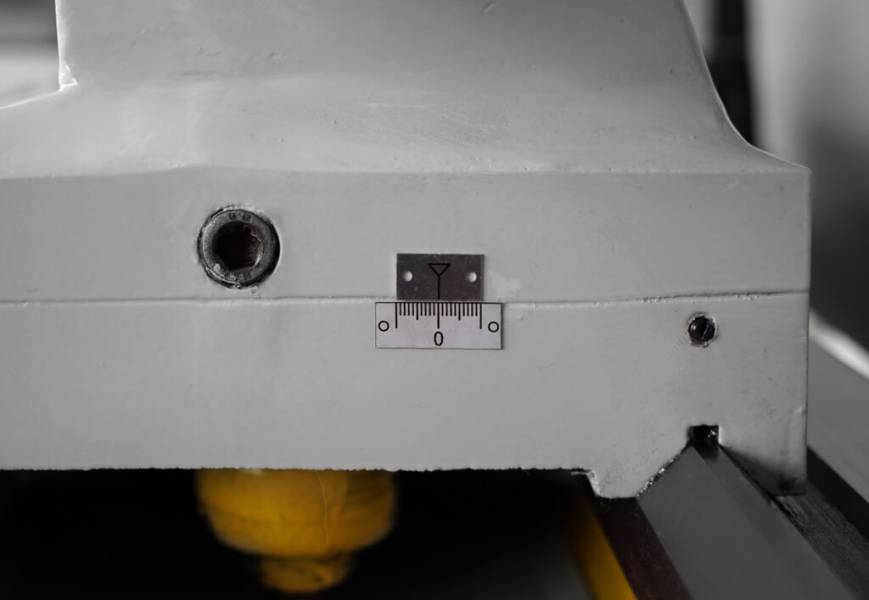

Поперечное смещение задней бабки составляет ±10 мм.

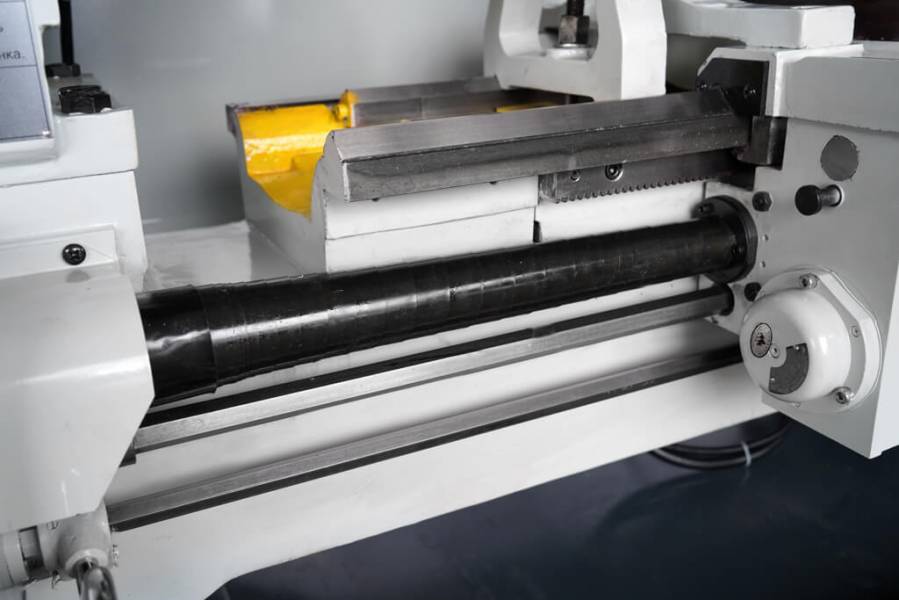

На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

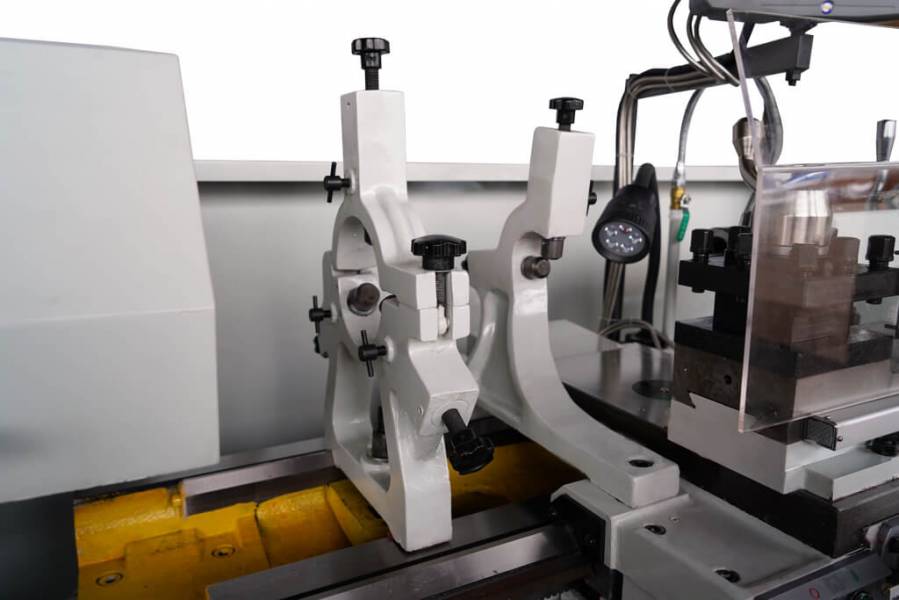

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 20~80 мм
Диапазон неподвижного люнета 20~130 мм.

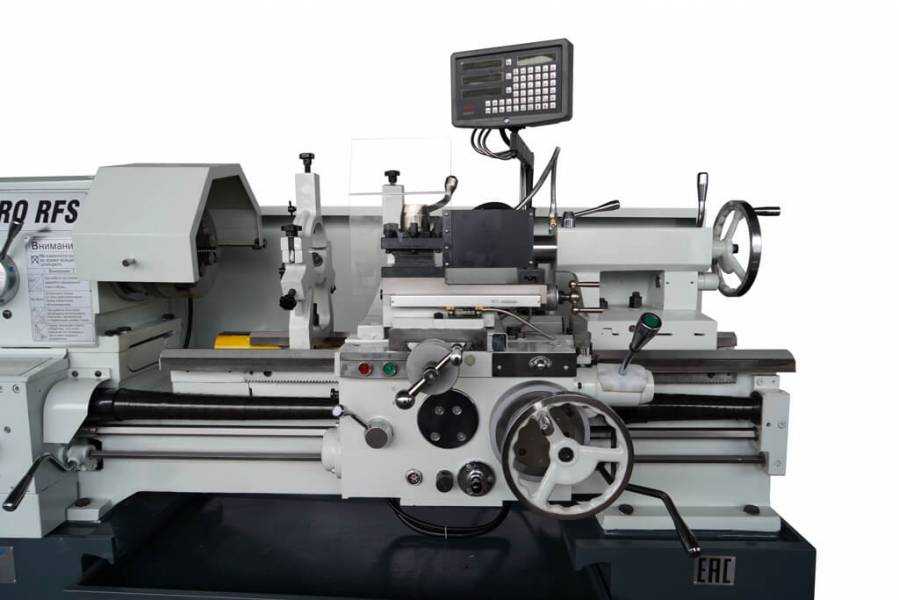

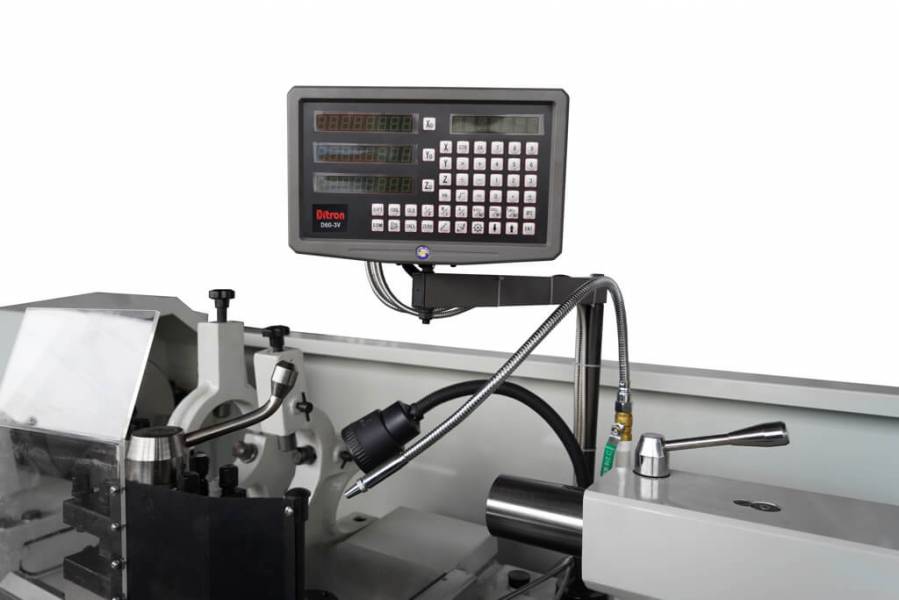

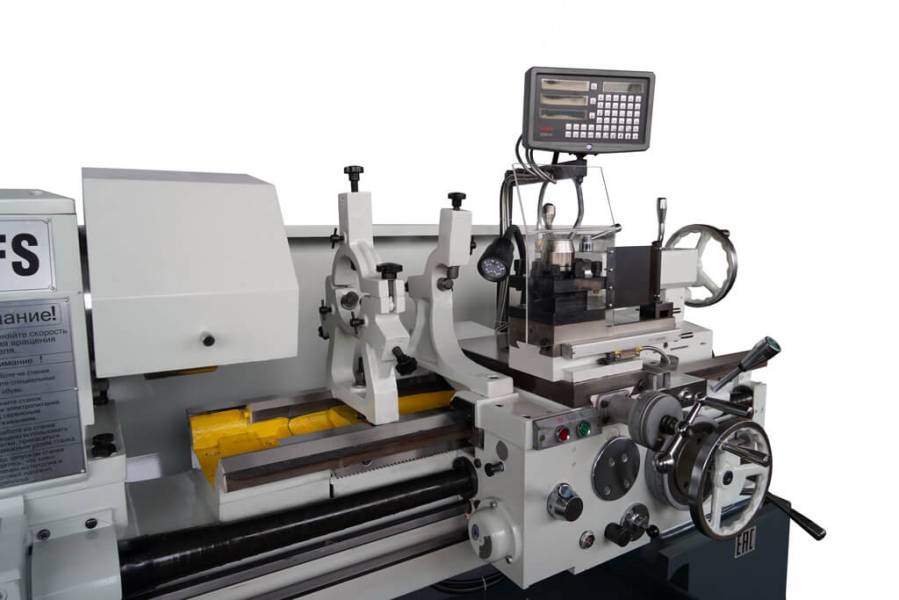

Многофункциональная УЦИ Ditron D60-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

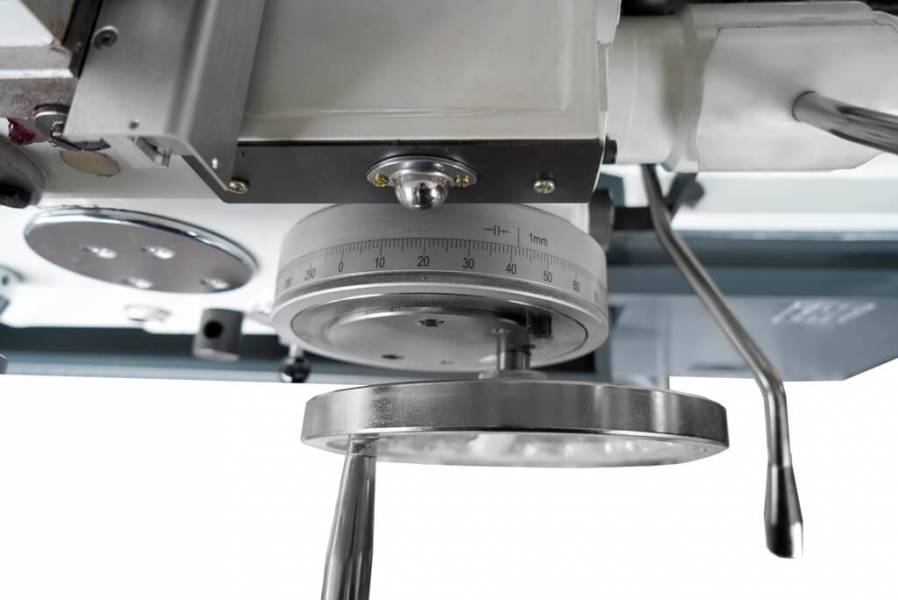

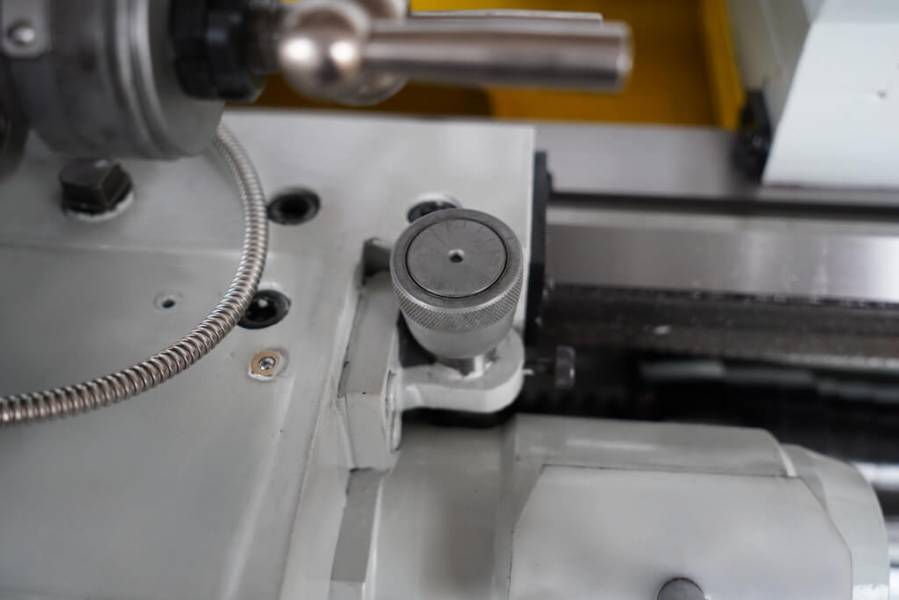

Цена деления лимба продольной подачи составляет 1 мм.

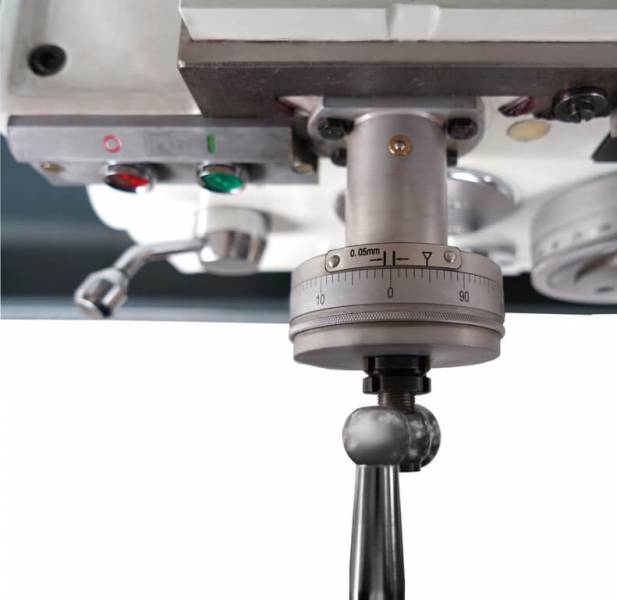

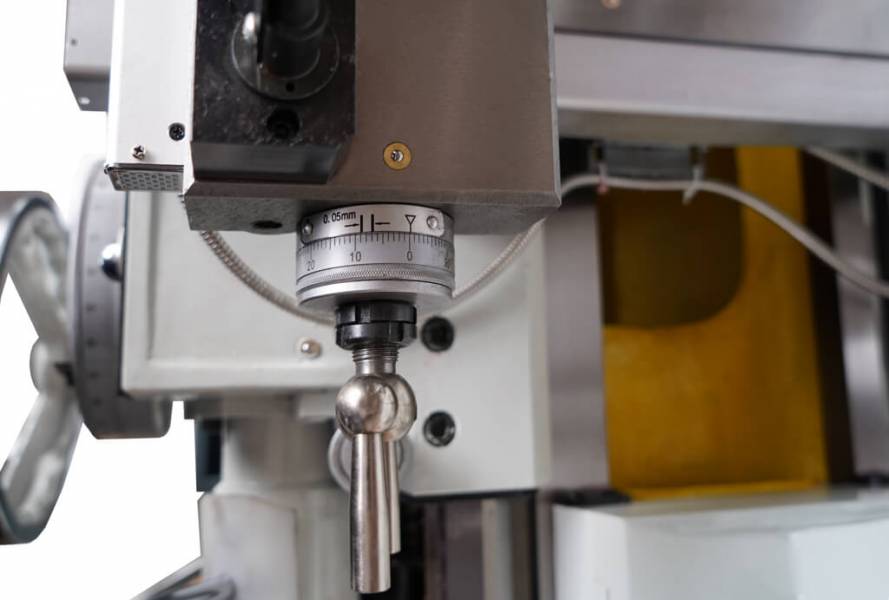

Цена деления лимба поперечной подачи составляет 0,05 мм.
Цена деления лимба тонкой продольной подачи – 0,05 мм.
Для удобства нарезания резьбы станок оснащен резьбоуказателем.
Все подвижные части станка оснащены тавотницами.

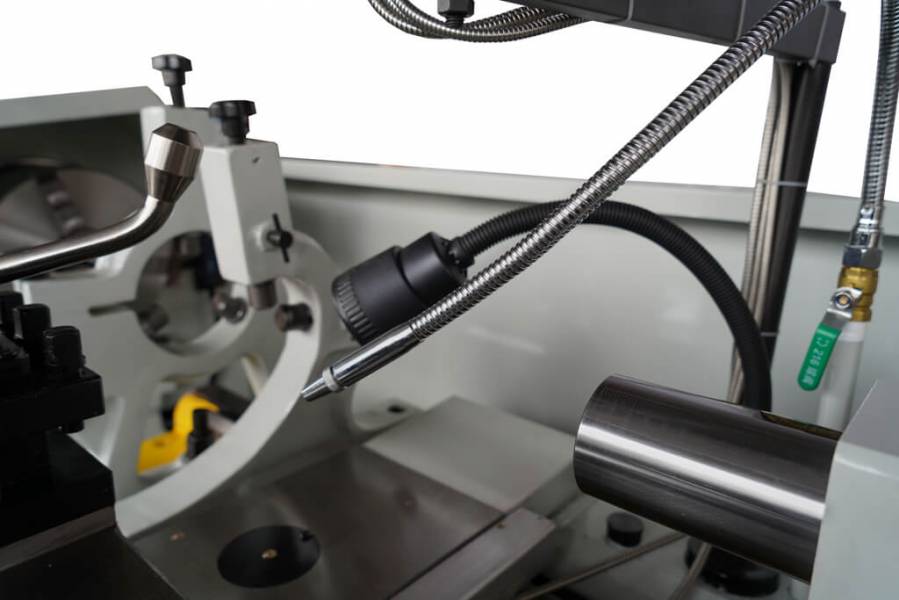

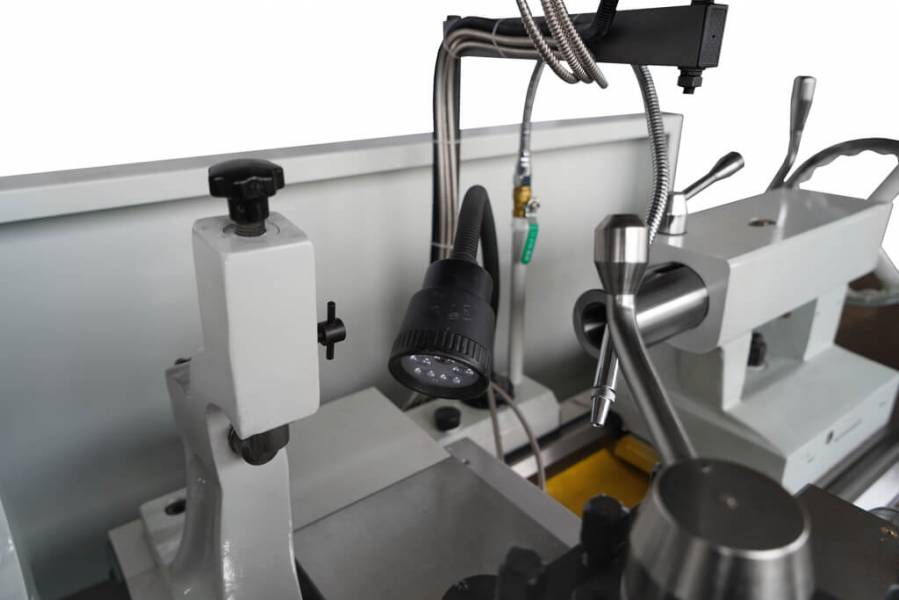

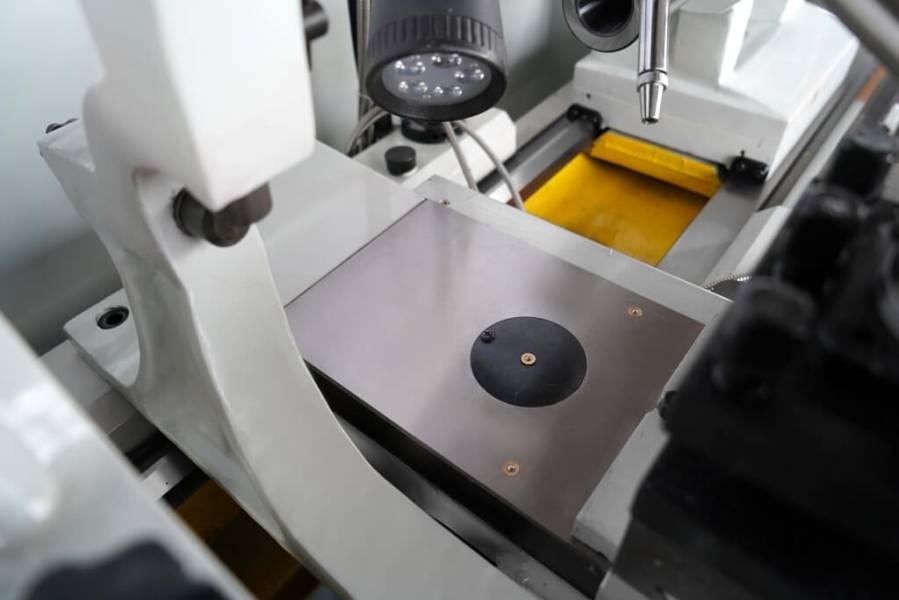

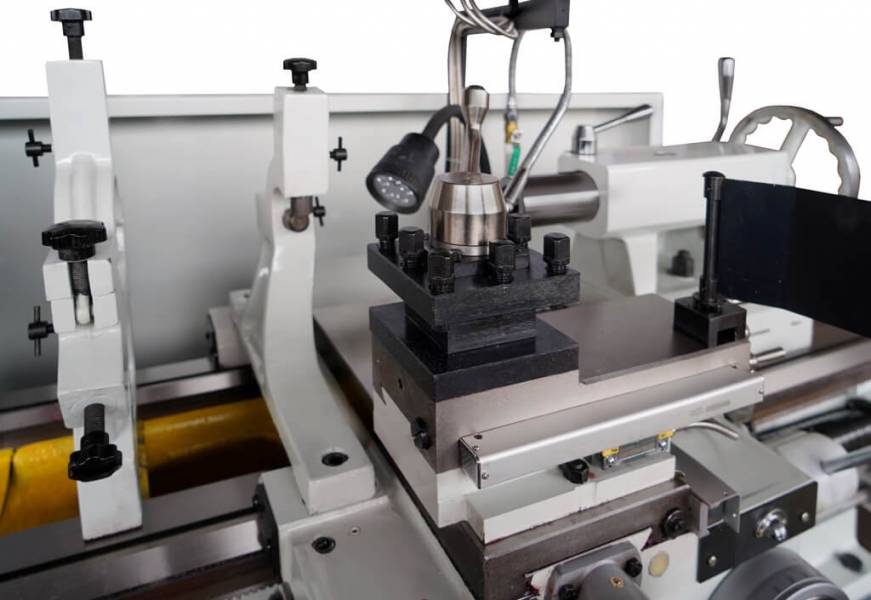

Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.

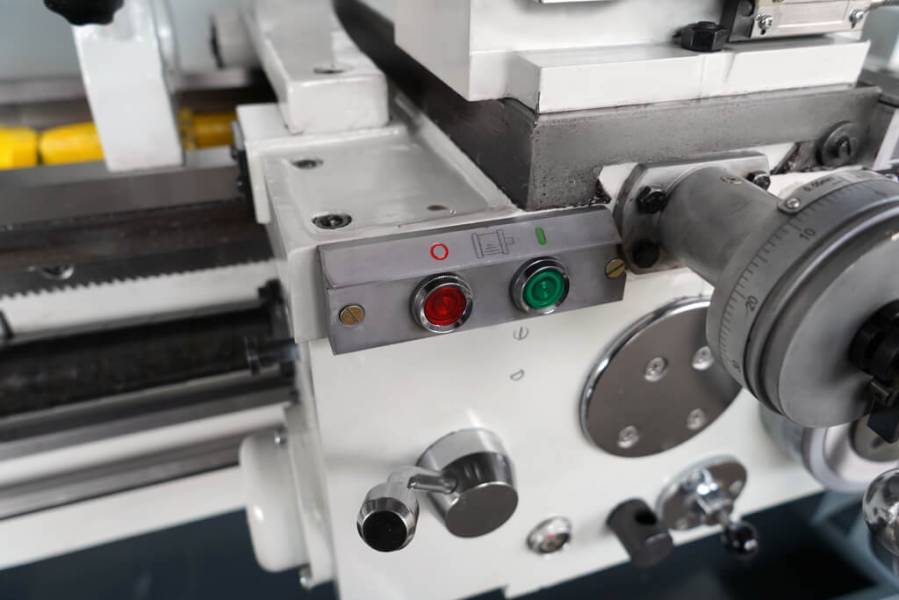

В левой части суппорта расположен двигатель ускоренной подачи суппорта.

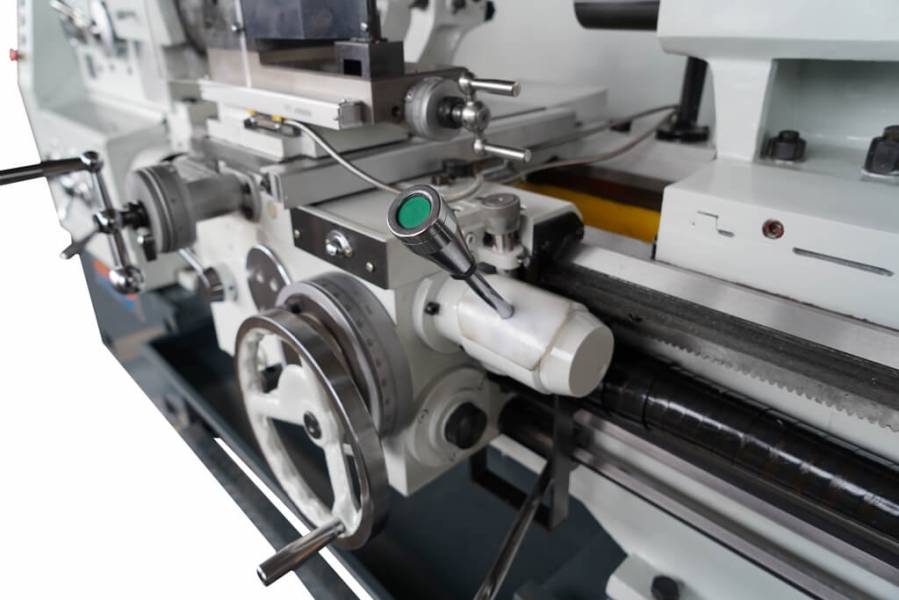

С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.

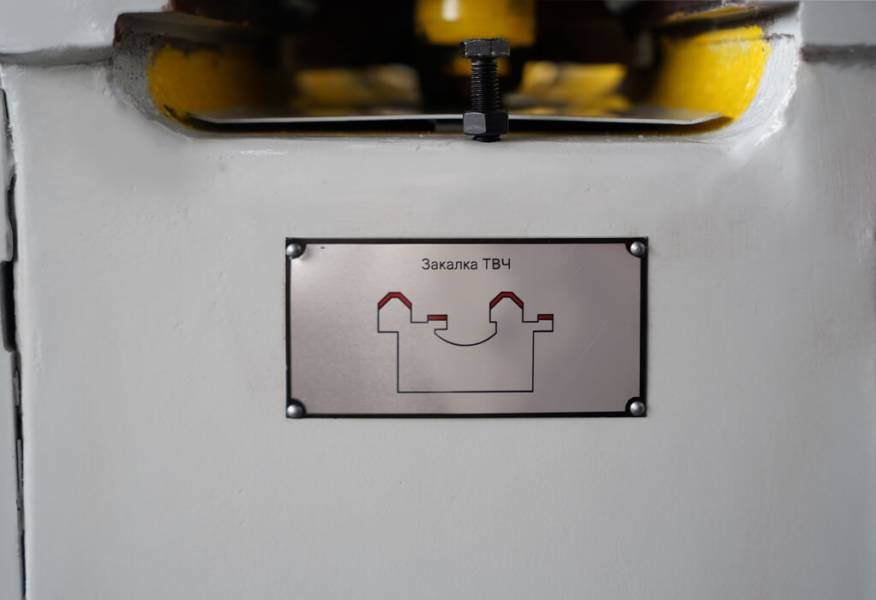

Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

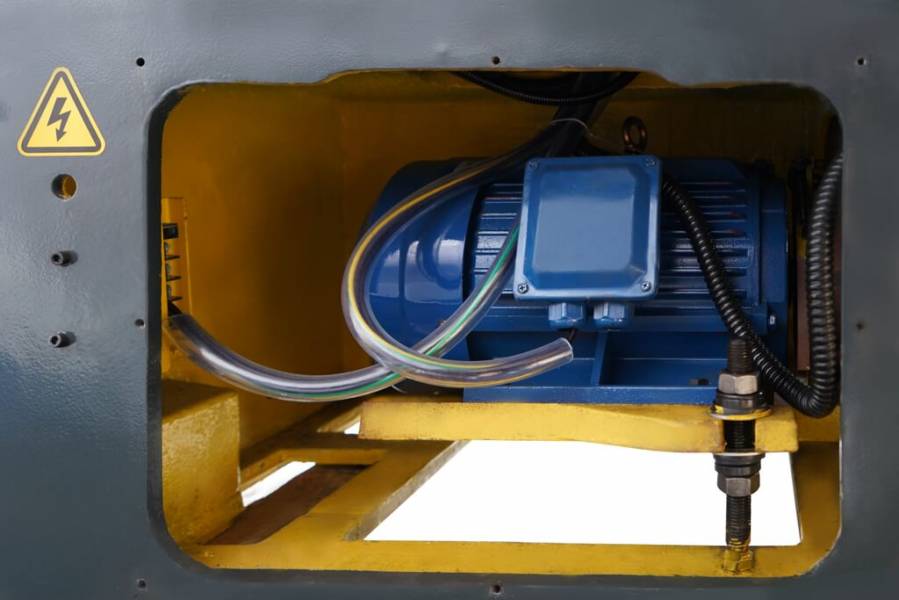

Станок оснащен надежным двигателем мощностью 7,5 кВт.

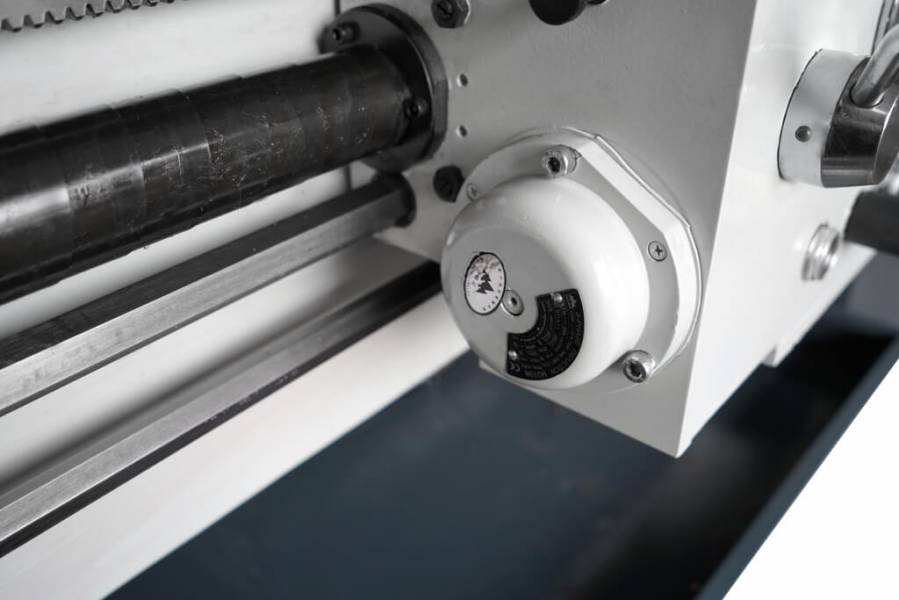

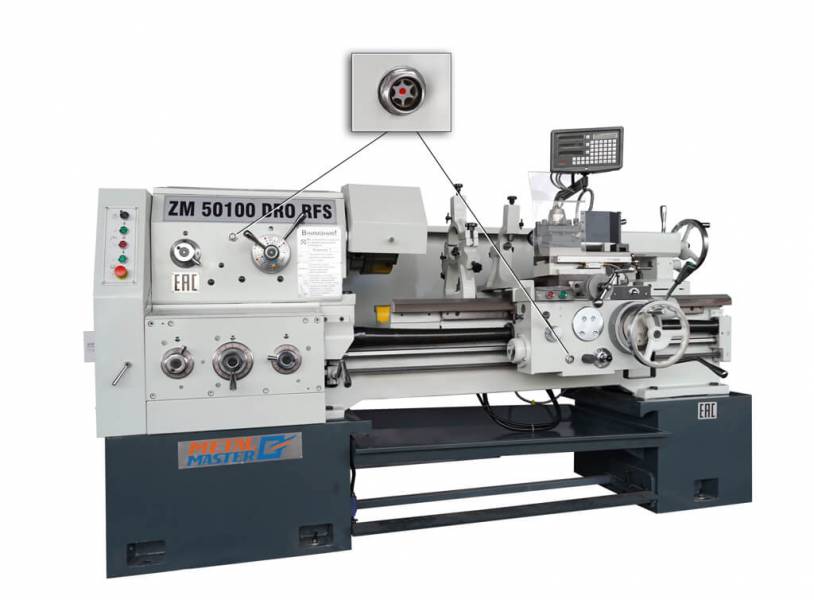

Токарный станок ZM 50150D DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.
24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

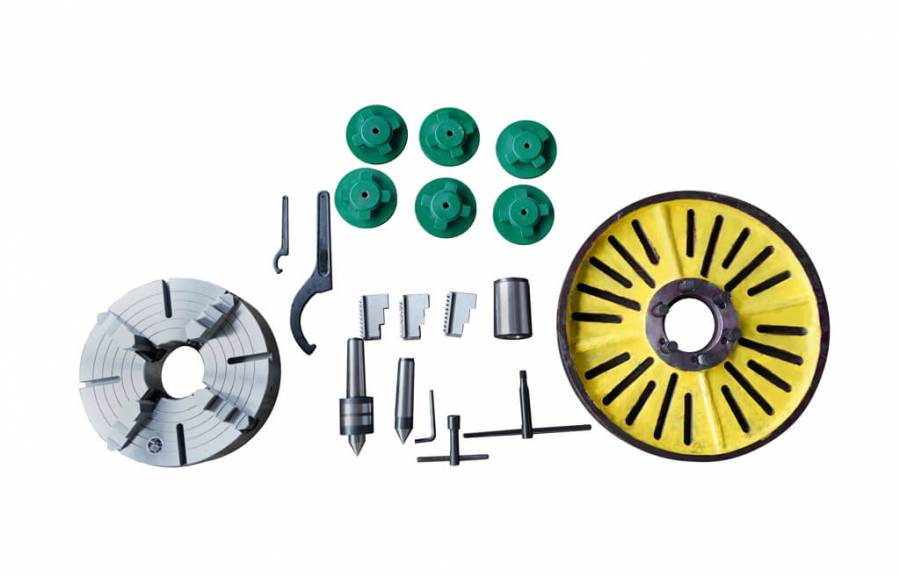

В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.
Стандартная комплектация:
